السمات المميزة للغلاية لنظام التدفئة
كما تعلم ، الغلاية عبارة عن وعاء مغلق به فتحتان. تعمل الفتحة الأولى كمدخل للمياه الباردة ، والثانية كمخرج للمياه الساخنة. المرجل يعمل بالكهرباء. تنقسم جميع الغلايات إلى مجموعتين - التدفق والتخزين. في غلاية التخزين ، يتم تسخين كمية معينة من الماء (تعتمد كمية الماء على إزاحة الغلاية) ، في غلاية التدفق ، يمكن تسخين أي كمية من الماء ، لكن هذا يتطلب المزيد من الكهرباء.
يجب أن أقول أنه من الممكن تمامًا استخدام غلاية للتدفئة ، علاوة على ذلك ، ينتج المصنعون اليوم غلايات مصممة خصيصًا لتسخين المياه في النظام. تحتوي هذه الغلايات على اختلافين مهمين عن تلك المصممة حصريًا لتسخين المياه للأغراض المنزلية - على سبيل المثال ، للاستحمام أو غسل الأطباق.
أولاً ، في مثل هذه الغلايات ، يوجد مدخل الماء البارد في الأسفل ، ومخرج الماء الساخن في الأعلى. يفسر هذا الترتيب من الثقوب من خلال حقيقة أنه عندما يتم تسخين الماء ، فإنه يرتفع ، وبالتالي ، يقع الماء الأكثر سخونة في الجزء العلوي من الغلاية ، واستخدام مثل هذه المياه سيجعل نظام التدفئة فعالاً. بقدر الإمكان.
ثانيًا ، الغلاية ، المصممة لتسخين المياه في نظام التدفئة ، لها قطر ثقب كبير. إذا نظرت إلى الغلايات المصنوعة في المصنع ، يمكنك أن ترى أن كلا من مدخل الماء البارد ومخرج الماء الساخن لا يقل قطرهما عن 2 بوصة (حوالي 4.8 سم).
إذا كان المرجل يحتوي على هاتين السمتين المميزتين ، فيمكن استخدامه بأمان كأساس لنظام التدفئة - وهذا هو بالضبط ما تم تصميمه من أجله. وترجع حركة الماء من خلال نظام التسخين نفسه هنا إلى حقيقة أن الماء البارد والساخن له كثافات مختلفة ، والماء البارد ، يدخل الغلاية ، ويزيل الماء الساخن أولاً ، ثم من خلال الفتحة في أنابيب النظام .
المرجل كمصدر لتسخين المياه
الغلاية الكلاسيكية عبارة عن وعاء محكم الإغلاق بداخله عنصر تسخين كهربائي. للاتصال بنظام إمدادات المياه ، يتم توفير زوجين من الأزواج في التصميم. هل يمكن استخدام هذا المرجل في نظام التدفئة لمنزل خاص؟
للأسف ، ليس لديها الخصائص المناسبة اللازمة لتنظيم مصدر الحرارة المستقل. للتشغيل العادي ، يجب أن يكون للغلاية الخاصة بتدفئة منزل خاص طاقة عالية جدًا. في المتوسط ، هناك حاجة إلى 1 كيلوواط من الطاقة الحرارية لكل 10 م² من مساحة المعيشة. أولئك. لتدفئة منزل بمساحة 100 متر مربع ، ستحتاج إلى نموذج مرجل بحد أدنى للطاقة يبلغ 10 كيلو واط. الشركات المصنعة ببساطة لا تنتج مثل هذه النماذج.
إذا كنت تستخدم غلاية لتدفئة كوخ بمساحة صغيرة ، فقد تواجه المشكلات التالية:
- ارتفاع معدل القصور الذاتي. متوسط الخزان 100 لتر. مع قوة عنصر تسخين 2 كيلو واط ، سوف تسخن حتى درجة حرارة + 75 درجة مئوية لمدة 1.5-2 ساعة. في هذه الحالة ، لن يكون الدوران ممكنًا ، لأنه سيزيد فقط من وقت التسخين ؛
- سعة خزان كبيرة. من الناحية النظرية ، فإنه يجعل من الممكن استخدام المرجل للتدفئة والماء الساخن. ومع ذلك ، فإن تناول الماء المستمر وتجديد النظام من الخارج سيؤدي إلى تسخين غير متساوٍ لسائل التبريد ؛
- استهلاك طاقة كبير. قبل أن تقوم بالتسخين من المرجل ، تحتاج إلى حساب قوتها. يجب أن يؤخذ في الاعتبار أن استخدامه في الماء الساخن سيؤدي إلى تشغيل عناصر التسخين بشكل دائم. وبالتالي ، سترتفع تكلفة الكهرباء.
فلماذا يوجد المزيد والمزيد من المخططات في الشبكة التي يتم فيها التدفئة باستخدام المرجل؟ بعد كل شيء ، من المنطقي أكثر استخدام غلاية كهربائية لهذا الغرض. كل شيء عن المصطلحات الخاطئة. في تسخين المياه ، من الممكن تركيب ما يسمى بخزانات التدفئة غير المباشرة ، والتي تشبه من الناحية الهيكلية الغلايات. لتجنب المزيد من الالتباس ، سوف نسميها أيضًا الغلايات.
إذا كانت هناك رغبة في تركيب غلاية كلاسيكية كعنصر تسخين رئيسي ، فقد تكون هناك مشاكل في ضمان الشركة المصنعة.هذا بسبب خلل في الجهاز.
تركيب وتشغيل غلاية التدفئة

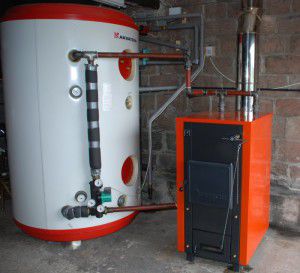

غلاية في نظام التدفئة
بعد إجراء جميع الحسابات اللازمة لقدرة المرجل وحجمه ، يمكنك المتابعة لدمج الجهاز في نظام التدفئة
مهمة مهمة هي تحديد موقع التثبيت. بعد أن قررت الغرض من الغلاية في نظام التدفئة ، تحتاج إلى قراءة التعليمات الخاصة بتثبيتها
الخيار الأفضل هو التثبيت في المنطقة المجاورة مباشرة للغلاية. في هذه الحالة ، يكون نقل الطاقة الحرارية من المبرد إلى الماء هو الأكثر كفاءة.
لكن في الوقت نفسه ، قد تواجه الصعوبات التالية في تنظيم التدفئة باستخدام المرجل:
- توريد نظام DHW. في نظام التدفئة الذي يحتوي على غلاية تعمل بالوقود الصلب ، من الأنسب وضع الغلاية مباشرة في غرفة الغلاية. ولكن بعد ذلك ، لتزويد المبنى بالمياه الساخنة ، تحتاج إلى مضخة منفصلة وأجهزة تحكم لذلك ؛
- سعة كبيرة. إذا تم التخطيط للتدفئة من خلال غلاية للمناطق السكنية الكبيرة. هناك مشكلة في وضع عنصر التسخين ؛
- مزود الطاقة لضمان تشغيل عنصر التسخين. من أجل التشغيل الطبيعي للغلاية لتدفئة منزل خاص ، يوصى أيضًا بتثبيت مصدر مستقل للكهرباء.
بعد حل هذه الأسئلة ، يمكنك المتابعة مباشرة إلى التثبيت.
يتم التحكم في درجة حرارة الماء في التسخين من خلال الغلاية باستخدام مقياس الحرارة المركب. لا يتم تضمينه في الحزمة القياسية وبالتالي من الضروري شراء هذا الجهاز بشكل منفصل.
تركيب خزان تدفئة للتخزين
لتثبيت مجمع الحرارة ، من الضروري تحضير منطقة مسطحة مسبقًا. يجب أن يؤخذ وزنها الكبير في الاعتبار - إذا لزم الأمر ، يتم عمل أساس منفصل أو تقوية الأرضيات.
يكون خيار التركيب الأمثل على منصة منفصلة. وبهذه الطريقة يمكن تجنب ملامسة الجسم للسطح الخرساني ، مما يقلل من فقد الحرارة في الغلاية الكهربائية للتدفئة. تصنع جميع الشركات المصنعة تقريبًا حاويات على أرجل خاصة. في حالة عدم وجودهم ، يوصى بتثبيت سخان على الأرض.
إجراء توصيل المرجل بنظام التدفئة هو تنفيذ الإجراءات التالية:
بعد تثبيت الحاوية ، تحتاج إلى التحقق من موقعها بالنسبة إلى الأفق. الانحرافات غير مسموح بها.
قم بتوصيله بالتدفئة
من المهم أن يكون قطر الأنابيب متساويًا. خلاف ذلك ، بعد توصيل المرجل بنظام التدفئة ، ستظهر المقاومة الهيدروليكية الزائدة.
إذا تم التثبيت في غرفة غير مدفأة ، فسيتم عزل جسم الغلاية.
تم إجراء اتصال بإمداد الماء الساخن بحيث لا يعمل المرجل فقط للتدفئة ، ولكن أيضًا للمياه الساخنة.
عند الانتهاء من هذا العمل ، تحتاج إلى التحقق من إحكام جميع الوصلات وبدء نظام التدفئة. في غضون 2-3 أسابيع ، يوصى بقياس درجة حرارة الماء في الخزان والسائل المبرد في الأنابيب بعد إيقاف تشغيل الغلاية. حتى تتمكن من تحديد الوقت الفعلي للحفاظ على المستوى المطلوب للتدفئة في دائرة التسخين من المرجل.
من أجل التسخين الكامل للغلاية ، لا ينصح باستخدام مانع التجمد. يتميز بسعة حرارية منخفضة نسبيًا ، مما سيؤثر على انتقال الحرارة إلى الماء والعودة إلى المبرد.
شروط التشغيل السليم للغلاية
مقياس عنصر التسخين في الغلاية
لا يختلف الحفاظ على خزان التخزين عمليا عن تنفيذ الإجراءات اللازمة للحفاظ على أداء أي غلاية كهربائية مع عناصر تسخين. وفي هذه الحالة ، لكي يعمل المرجل بشكل طبيعي في نظام التدفئة لمنزل خاص ، يجب اتباع توصيات الشركة المصنعة.
يمكن ضمان ذلك حتى قبل إمداد الغلاية بالحرارة. من الأفضل شراء الموديلات بما يسمى "عنصر التسخين الجاف". على ذلك ، يحدث تشكيل المقياس بشكل أبطأ بكثير.يجب عليك أيضًا تصفية الماء مسبقًا قبل دخول خزان التخزين.
بالإضافة إلى هذه الإجراءات ، يجب عليك القيام بما يلي:
- مرة واحدة في الشهر ، تحقق من سلامة العزل الحراري للهيكل ؛
- التحكم في مدة الحفاظ على درجة حرارة الناقل الحراري أثناء وضع تشغيل الإمداد الحراري من خلال المرجل. يجب ألا يتجاوز الفرق بين المؤشرات المحسوبة والفعلية 15٪ ؛
- التحكم في إحكام الاتصال. يوصى باستبدال الجوانات قبل كل موسم تسخين. حتى تتمكن من تحقيق تدفئة أكثر موثوقية لمنزل خاص بمساعدة المرجل.
تعتبر وحدة التحكم في بعض الموديلات حساسة لانخفاض الجهد. لتجنب تلف هذا الجهاز الباهظ الثمن ، يجب عليك توصيل مثبت للغلاية في نظام التدفئة.
لتنظيف عنصر التسخين من الحجم ، من الضروري تفكيكه. ولكن قبل ذلك ، عليك أن تسأل البائع عما إذا كان ضمان المصنع محفوظًا أم لا.
غلاية للتدفئة بأيديهم
وتجدر الإشارة إلى أن تكلفة نماذج المصانع من مرجل للتدفئة إلى مسكن صيفي مرتفعة للغاية - من 7000 روبل. و اكثر. خيار بديل هو جعل الهيكل بنفسك.
يمكنك استخدام أي حاوية فولاذية لهذا الغرض.
من المهم أن يتوافق حجمه مع الحجم المحسوب. لتنظيم مخططات إمداد الحرارة من غلاية محلية الصنع ، ستحتاج إلى المكونات التالية:
- خزان. من الأفضل طلب هيكل من الفولاذ المقاوم للصدأ أو صنعه بنفسك. يجب أن يحتوي الجسم على فتحات لحام أنابيب المدخل والمخرج ؛
- لفه. الخيار الأفضل هو تثبيت هيكل نحاسي. تحتوي هذه المادة على معلمات مثالية لنقل الطاقة الحرارية ؛
- ربط الأنابيب الفرعية للتوصيل بالتسخين و GVS.
لضمان العزل الحراري ، يوصى بعمل غلاف مزدوج. يتم تركيب الصوف الزجاجي أو البازلت العازل بين الجدران. سمك الطبقة الموصى به هو 5 سم ، ولا تختلف طريقة التركيب والتشغيل عن موديلات المصنع.
ما مدى فعالية استخدام المرجل في تدفئة المنزل؟ كل هذا يتوقف على صحة حسابات معلمات النظام بأكمله. فقط بعد حساب الخصائص المثلى واختبارها عمليًا يمكننا التحدث عن الكفاءة الحقيقية لتركيب المرجل.
يُظهر الفيديو مثالاً على استخدام مرجل في نظام تدفئة.
