كيفية عزل أنبوب المدخنة

تركيب المدخنة

خلاف ذلك ، فإن منتجات الاحتراق لن تلحق الضرر بالأثاث فحسب ، بل تضر أيضًا بجسم الإنسان.

أي بناء من هذا النوع يتم وفق الأسس التالية:

• بخصوص الدخان. في نفس الوقت ، يتم وضع نقطة الإنطلاق في الشبكة ، والتي تزيل المكثفات.
• فيما يتعلق بالمكثفات. في هذه الحالة ، لا يتم استخدام نقطة الإنطلاق هذه.

المرحلة الأولى
. هذا هو اختيار المشروع واختيار المواد. في هذه المرحلة ، يتضح نوع المبنى الذي سيكون (مستقيم أو مع انتقالات وثنيات).

المرحلة الثانية
. هذا تجميع. يجب تثبيت جميع مفاصل المؤخرة والأكواع والمحاذاة بإحكام باستخدام المشابك.

المرحلة الثالثة
. اختراق السقف. من خلال السقف يحدث الانسحاب بمساعدة قسم خاص.

يتم اختياره حسب مستوى منحدر السقف. ثم يتم تحديد المكان الذي ستمر فيه قطعة العمل بالضبط.

يتم تنظيم زاوية الانحدار بواسطة جزء القطع ، ويتم "ضبط" أجزائها القصوى على الحافة. يتم وضع العزل على طول جدران الأنبوب.

المرحلة الرابعة النهائية
. يتم توصيل ساحة قابلة للتعديل بالأنبوب الفرعي ويتم تمديد الأنبوب إلى الطول المطلوب. حوافها مغطاة بغطاء - مظلة. سوف تحميك من الطقس.

تركيبات المدخنة

في هذه الحالة ، يجب إغلاق الفجوات بين السقف والأنبوب بالعزل المائي. يوصى برفع المبنى فوق السطح وفقًا للقواعد الحالية.

عندما يتم تنفيذها من خارج الهيكل ، فإن مشكلة كيفية إصلاح أنبوب المدخنة المعدني ليست حادة. لأنهم لهذا يستخدمون الركبة ، والتي تحدد اتجاه الوضع الرأسي.

عندما يرتفع الهيكل إلى مستوى حافة السقف ويتم تثبيته بإحكام على الحائط ، يجب وضع مظلة فوقه. يحمي من الانسداد بسبب تساقط الأوراق ومياه الأمطار وتساقط الثلوج.

الانتقال من مدخنة من الطوب إلى مدخنة معدنية

كيفية تمديد مدخنة من الطوب بأنبوب معدني؟ يتم طرح هذا السؤال في كثير من الأحيان.

يجب إصلاح وسادة التمديد هذه بإحكام. للقيام بذلك ، خذ المسامير والبراغي. لكن مثل هذا التثبيت لن يكون موثوقًا به بدون مانع التسرب.

والآن كل إجراءات الإطالة بالترتيب:

• على قاعدة من الطوب ، يجب تمييز جميع نقاط التعلق. لا ينبغي أن تكون هذه الأماكن على خط التماس البناء. أيضا ، لا ينبغي أن يكونوا على حافة الطوب.
• علاوة على ذلك ، يتم حفر ثقوب للبراغي في الموقع ، ويتم عمل ثقوب للمسامير في الطوب.
• تم وضع الموقع على.
• بعد ذلك ، تنجذب المنصة بالتساوي على طول المحيط بالكامل بواسطة براغي ذاتية التنصت.
• علاوة على ذلك ، لا يمكن تركيب هذا الانتقال إلا بعد أن يجف مانع التسرب تمامًا.

يمكن الآن تمديد مبنى من الطوب إلى أي مسافة مرغوبة باستخدام فراغ معدني.

بعض قواعد التثبيت

1. إذا ارتفع مخرج الدخان فوق السطح بأكثر من 1.5 متر ، فمن المستحسن إصلاحه بعلامات التمدد.
2. يجب ألا يتجاوز طول الأنبوب من الموقد إلى الرأس 5 أمتار.
3. للتنظيف من المكثفات ، يتم تركيب مقابس خاصة.
4. خارج السقف يجب إخراج الهيكل بما لا يقل عن 1.5 متر.
5. عند تركيب أنبوب عادم الدخان ، لا يجب تضييق قطره.
6. يجب ألا تسخن الهياكل المجاورة المصنوعة من مواد قابلة للاحتراق أكثر من 50 درجة.
7. يجب أن يكون مخرج الدخان موجودًا على مسافة آمنة من الأسلاك الكهربائية.

عند اتخاذ قرار بشأن كيفية عزل أنبوب مدخنة معدني ، يتخذ الجميع قرارًا بناءً على تفضيلاتهم وقدراتهم المالية.

الشيء الرئيسي في هذا العمل هو القيام بكل شيء وفقًا للمعايير والمتطلبات ، ومن ثم يرضي العمل بنتيجة الجودة.

يحتوي كل منزل خاص تقريبًا على موقد أو مدفأة ، وهي مجهزة بالضرورة بمدخنة لإزالة منتجات الاحتراق. يمكن أن تصل درجة حرارة هذا العنصر إلى عدة مئات من الدرجات ، والشيء الوحيد الذي يفصله عن الغرفة هو جدار المدخنة.

مرفق من فوق ساحة الصلب
حسب أبعاد المدخنة إلى أخاديد خاصة. ثم تمتلئ جميع الوصلات بمادة مانعة للتسرب. في بعض الأحيان ، تكون ساحة المدخنة جزءًا من جدار فولاذي عازل ، وهو أمر ضروري في بعض الحالات (أثناء تكوين المكثفات ، أثناء التوصيل). في الوقت نفسه ، يتم ثني الصفيحة الفولاذية في الجزء السفلي بزاوية ولا تحتوي على مفاصل ، مما يزيد من مستوى الموثوقية ضد التسرب. يتم ارتداء المرايل المعدنية أيضًا على الأنابيب المستديرة إذا كانت درجة حرارة منتجات الاحتراق عند المخرج أكثر من 100 درجة.

أفضل الإجابات

الكسندر كودريافتسيف القديمة. إجابه:

في مثل هذه درجات الحرارة ، هناك حاجة إلى الأسبستوس ... الأفضل. لف الأنبوب بحبل الأسبستوس ، وفوقه يمكنك بالفعل استخدام صوف البازلت ... لكنها ستكون أسهل. لن تكون درجة الحرارة كما هي

أوكسانا شموشكوفا:

فجوة الهواء فعالة ، لأن الطين الممتد خارج ذراع التسوية يمتص الكثير من الرطوبة ويصبح موصلًا للحرارة. إنه حشو ، وليس عازل حراري مستقل.

أنا أحب سبيتز!

شخ ، لا توجد خيارات أخرى

أنطونيو م:

قمت بلف الأنبوب بورق غير قابل للاحتراق ، ثم 10 سم من الصوف المعدني المقاوم للحرارة ، ثم صندوق من الحديد المجلفن. ومع ذلك ، لا يمكنك لمسها بيدك أثناء حريق جيد. حاول توسيع الطين ولكن لا يقل عن 15 سم لأن الأنبوب سيظل ساخنًا جدًا

نيك:

الطين الموسع غير مناسب لهذا الغرض ؛ لا يمكن استخدامه إلا في قطع السقف المقاوم للحريق (حول أنبوب عازل للحرارة). الصوف الصخري غير اللامع ومشابه هو الأنسب كعازل حراري في الأنبوب ، وكلما زاد كثافة العازل الحراري ، انخفضت درجة حرارة الغلاف الخارجي ، ولكن في نفس الوقت ترتفع درجة حرارة الدائرة الداخلية

ليونيد شينجاروف:

فعلت هذا حول الأنبوب. تم تنجيد الصندوق الخشبي بداخله بغطاء زجاجي مغنيسيوم ؛ يتجرأ على درجة حرارة 1100 درجة ، وكان الفضاء مغطى بطين ممدد.

أوليغ أ:

الفيرميكيولايت ، ما توسع الطين. فقط بحيث يكون بالضبط الفيرميكوليت. الأفضل هو لوح من الأسمنت المقاوم للحرارة GTs 40. في حالة استخدام بلاطة ، لبنة عند الزغب ، يجب أن تكون المسافة من الجدار الداخلي للأنبوب إلى الشجرة المحمية 380 مم ، إلى غير المحمية - 500. 380 مم عبارة عن طوب واحد ونصف ، وأعقاب نيران مقاس 50 مم من الصخور المحشوة على شجرة.

مدخنة ساونا

عند إجراء عزل مدخنة في الحمام ، يجب أن تكون سلامة الناس أولوية. التهديد الرئيسي في الداخل يأتي من اللهب المكشوف. لذلك ، يجب حمايته ، بعد أن جعل التداخل سابقًا مقاومًا لدرجات الحرارة المرتفعة.

في الأساس ، الحمامات مبنية من الخشب ، وهي مادة شديدة الاشتعال. من المفاهيم الخاطئة الشائعة الاعتقاد بأن تغطية السقف بألواح معدنية كافٍ. لكن في الواقع ، هذه الحماية ليست كافية. بعد كل شيء ، سوف يستمر تسخين مواد التنجيد ، مما قد يؤدي إلى الاشتعال. الحل الشائع لهذه المشكلة هو عزل أنبوب المدخنة بالطوب الأحمر. لكن هذا ليس مناسبًا لكل تصميم حمام.

يوجد حاليًا خياران جيدان لعزل المداخن:

• فولجويزول
  . الحمام بمثل هذا العزل لن يفقد الحرارة ، كل شيء يعمل مثل الترمس. في الوقت نفسه ، يتم تسخينه بسرعة كبيرة ، مما يحافظ على درجة الحرارة لفترة طويلة.
• تبلويزول
  . تستخدم المواد لتصفية المدخنة.

الحل الشائع هو استخدام أنابيب الساندويتش ، والتي تظهر درجة عالية من الأمان. يتكون بناء العزل من عدة أقسام يمكن دمجها بسهولة مع بعضها البعض. هذا الخيار مناسب أيضًا لحمامات البخار مع موقد معدني.

تطبيق الكاولين

يتم إنتاج هذه المواد باستخدام التطورات العلمية المتقدمة.تضاف إضافات الرابطة غير العضوية إلى قاعدة الموليت والسيليكا في الفراغ والتجفيف اللاحق للمادة. لزيادة القوة ، يضاف إليهم مادة رابطة من الطين.

تتميز ألياف الكاولين بعدد من المزايا:

• آمن لصحة الإنسان. لا تحتوي على الأسبستوس ولا تنبعث منها مواد ضارة عند تسخينها ؛ مستوى عالٍ من الأمان ضد الحرائق ؛ يتم تقليل فقد الطاقة الحرارية ؛ المواد مضمونة بعدم الانهيار حتى في عام 2001 بدء أو توقف الفرن. يمكن استخدامه في منزل ريفي مع استخدام الفرن من حين لآخر ؛ اللوحات سهلة المعالجة والتركيب ؛ تؤثر الكثافة المنخفضة مع أداء العزل الحراري العالي على أبعاد الألواح وتسمح بتقليل السماكة مع الحفاظ على الأداء.

عزل حريق المداخن

لهذا الغرض ، يتم إنشاء صندوق خشبي من عناصر نظام الجمالون بين الأنبوب والسقف. يجب أن تكون المدخنة داخل الصندوق على مسافة لا تقل عن 15 سم من جدرانها. تمتلئ المساحة بين المدخنة وجدران القناة بمواد غير قابلة للاحتراق ذات توصيل حراري منخفض (عادةً الصوف المعدني).

بدلاً من الصندوق الخشبي ، يمكنك صنع صندوق ملحوم مصنوع من الصلب المجلفن ، مسترشدًا بنفس المبادئ.

يتم قطع الطبقات الداخلية للسقف (حاجز البخار ، العزل الحراري ، العزل المائي) عند نقطة مرور الأنبوب وتثبيتها باستخدام دبابيس أو مسامير في الحزم المستعرضة والعوارض الخشبية. يتم تثبيت طبقة العزل المائي حول ممر السقف بإطار. وبهذه الطريقة ، يتم ضمان عزل موثوق للمدخنة عن عناصر السقف القابلة للاحتراق.

توجد مداخن معيارية جاهزة ، يوفر تصميمها عزلًا حراريًا. تتكون الوحدات من لب سيراميك وطبقة من صوف البازلت وقشرة خارجية مصنوعة من الخرسانة خفيفة الوزن. تركيب مدخنة من الكتل المعيارية أمر بسيط. أولاً ، يتم تثبيت حشية الأسبستوس بين الفرن والمدخنة ، ثم يتم وضع طبقة من الملاط عليها ، ويتم وضع الوحدة وتسويتها. يتم إصلاح كل كتلة معيارية تالية بطبقة من الملاط. بعد بناء مدخنة معيارية ، من الضروري عزل المدخنة عن التسريبات عند نقطة المرور عبر السقف.

تستخدم الطريقة التالية لعزل المدخنة بشكل أساسي في بناء الحمامات. يتم تغليف المدخنة المعدنية عند نقطة المرور عبر السقف بعدة طبقات من الصوف المعدني ومثبتة بالأسلاك. ثم يتم عمل الجص بمزيج من الطين والرمل. يتم تغليف الأنبوب المحضر بهذه الطريقة بطبقة من الأسقف الفولاذية المجلفنة ، ومثبتة بمسامير ذاتية التنصت ويتم تثبيت المدخنة على السطح.

كيفية عزل أنبوب المدخنة

مع وجود مخالفات كبيرة في الأنابيب ، يتبين أن طبقة الجص سميكة جدًا ، لذلك يوصى أولاً بإغلاق جميع الشقوق والاختلافات باستخدام المحلول المحدد ، ثم لف الأنبوب بشبكة تقوية. يمكن خياطة أنبوب من الطوب باستخدام لوح من الحديد باستخدام طبقة عازلة. أسهل طريقة لعزل الأنبوب الواحد هي لفه بطبقة من العزل غير القابل للاحتراق ، مثل صوف البازلت ، وحمايته من الأعلى بالمعدن أو الجص. يقومون بلف الأنبوب المعزول بالحرارة بشبكة تقوية ، وتثبيته ، ولصقه وفقًا للتقنية الموضحة أعلاه في طبقتين بتركيبة من الأسمنت والجير. يجب عزل الممرات عند استخدام أي مدخنة: كل من ماسورة الساندويتش والطوب والمعدن في عزلة.

يعتقد معظم الناس بسذاجة أن الألواح المعدنية على السقف يمكن أن تكون بمثابة حماية من الحرائق ، وبالتالي فإن المدخنة غير معزولة.

يتم تسخين المدخنة والموقد بسرعة كبيرة ولذلك من المهم عزل أنبوب المدخنة بشكل صحيح لأغراض السلامة من الحرائق. يعتبر Folgoizol أيضًا خيارًا ممتازًا لعزل المداخن.

يتكون من رقائق في طبقتين وعازل حراري.يساعد العزل على حماية السقف والأرضية الخشبية من الحرارة الزائدة والحريق. يوصى بعزل مخرج الأنبوب في منطقة السقف والسقف بألواح الأسبستوس. يُسكب الطين الموسع داخل الصندوق ، والذي سيكون بمثابة حماية جيدة من الحرائق للأرضية الخشبية. يوصى قبل بدء العمل على عزل أنبوب مدخنة معدني بمعالجة الجزء الخارجي منه باستخدام مادة مانعة للتسرب مقاومة للحرارة.

لعزل أي عناصر تسخين في الحمام ، عادةً ما يتم استخدام الأسبستوس والقصدير. الأسبستوس على شكل قماش خاص ، أبيض على أساس قماش ، وقصدير رقيق عادي. إن الموقد الحديدي ، الذي يستخدم عادة في الحمام ، يكفي للتراكب مع الطوب عند التقاطعات مع الحواجز بحيث لا يلمس الخشب الحديد. يمكن لجدار من الطوب التعامل مع حرارة سميكة من الطوب بشكل جيد. بالنسبة للأنبوب ، هنا يجب أن تكون حذرًا بشكل خاص ، لأن الحرائق عادة ما تبدأ بالضبط في الأماكن التي تخرج منها عبر السقف إلى الخارج. يجب عزل جميع الأسطح الملامسة للتدفئة - أنبوب بسقف وسقف ، وموقد مع جدار حمام - بورق الأسبستوس.

الخطر الرئيسي هو الذخيرة الحية. إذا لم تقم بإجراء عزل عالي الجودة للمدخنة والموقد والسقف والجدران ، فقد تشتعل النيران في السقف.

سيكون أفضل خيار لبناء مدخنة معدنية هو استخدام أنابيب الساندويتش. يظهر التكثف على السطح الداخلي لمدخنة معدنية في حالة حدوث انخفاض حاد في درجة الحرارة. لتقليله بشكل أكبر ، تحتاج إلى استخدام الأنابيب ذات الطبقة السميكة الممكنة من العزل الحراري.

قسم الممر في السقف مجهز بصندوق خاص مصنوع من الخشب أو المعدن ، مع الحفاظ على مسافة كافية من المدخنة. من أجل إحكام السقف بالكامل ، يجب لف الأنبوب الموجود في هذا المكان بشريط خاص مانع للتسرب. سيضمن التثبيت الصحيح للعزل المائي الداخلي والغطاء الخارجي إحكامًا موثوقًا به بعد تثبيت العزل الحراري للمدخنة في فتحة السقف. يوصي الخبراء بتعزيز العزل في الأماكن التي يتم فيها تثبيت الغطاء - بحشية مرنة مقاومة للحرارة. تتميز الأسقف الحديثة ذات الألواح المموجة بخصائصها الخاصة - من الأفضل هنا جعل نافذة المدخنة أوسع قليلاً. تمتلئ جميع أسطح التزاوج أيضًا بمواد ذات خصائص عازلة للحرارة.

مزايا مد المداخن الخارجية

تتميز الطريقة الخارجية لتوصيل أنبوب المخرج بالمزايا الواضحة التالية:

• تتيح لك إزالة الجزء الرئيسي من قناة المنفذ من المنزل زيادة مساحة المعيشة الصالحة للاستخدام في الغرفة.
• يمكن تركيب نظام إزالة منتجات الاحتراق عند الانتهاء من أنشطة البناء الرئيسية.
• لن يتطلب وضع المدخنة الخارجي قضاء الكثير من الوقت والجهد.

تشمل أوجه القصور التي تم القضاء عليها بسهولة في هذا النهج ما يلي:

• الحاجة إلى عزل إلزامي لأنابيب المداخن.
• إمكانية فقدان الحرارة بشكل كبير مع عزل حراري منخفض الجودة.
• تعقيد الجمع بين تصميم المدخنة والطراز المعماري للمبنى.

على الرغم من كل هذه الصعوبات ، عند اتخاذ قرار بشأن كيفية عمل مدخنة من خلال الحائط ، يتم عادةً إعطاء الأفضلية لموضعها الخارجي (الكامل أو الجزئي).

الطرق الرئيسية للعزل

يتم عزل أنبوب المدخنة المعدني بطرق مختلفة.

تقنية عزل المداخن الفولاذية

يتم عزل المدخنة باستخدام محلول خاص. يتم تحضير التركيبة من خليط جاف وماء. يتم تطبيق المحلول بملعقة على السطح ، وتنتشر على المنطقة بأكملها. ثم يتم تثبيت إطار تقوية من الألياف الزجاجية عليه ، يتم تطبيق الجص عليه.

عزل مدخنة غلاية الغاز

يجب أن يحتوي عزل أنابيب غلاية الغاز على عدد من خصائص العزل الحراري والمقاومة للحرارة المتزايدة.

تتكون مدخنة الساندوتش من طبقة من الصوف المعدني وأنبوبين معدنيين. العنصر العلوي ، بقطر كبير ، هو الكم الرئيسي ، الأصغر هو جزء من قناة مخرج البخار.
كيف تعزل أنبوب المدخنة بيديك؟ يجب عليك اتباع التوصيات:

1. في سقف السقف والسقوف ، يتم عمل ثقوب بقطر 25 سم أكبر من قناة المدخنة.
2. في هذه المرحلة ، من الضروري عزل أنبوب المدخنة بطبقة من صوف البازلت. يجب ألا يقل سمك اللف عن 5 سم.
3. يتم تثبيت العزل حول الأنبوب بسلك فولاذي.
4. يتم وضع غلاف أكبر في الأعلى.

عند الانتهاء من العمل ، يتم توصيل المدخنة بمصدر تدفئة ويتم ملء الناهض المحيط بالطين الموسع أو الطين أو الأسبستوس.

مداخن الساونا

يمكنك عزل المدخنة في غرفة البخار باستخدام الخيارات التالية:

• العزل الحراري - مادة مصنوعة من البولي إيثيلين الرغوي ، مخبأة بين صفائح من الرقائق. يتم تقديم لفات عازلة بسمك 2-10 مم في السوق. يقلل سطح الرقائق من ارتفاع درجة حرارة الأنبوب. يتم لف العازل حول المدخنة ، ويتم تثبيته بسلك أو شريط ممعدن ؛
• يتكون Filgoizol من كرتين: ورق معدني يوفر أكثر من 90٪ من حرارة الغرفة وعازل حراري. يتم استخدام المواد لتغطية جدران وأسقف الساونا ، مما يوفر تأثير الترمس ؛
• أنبوب شطيرة يتكون من عدة أقسام. هذا الخيار مناسب لغرف الساونا والحمامات بموقد حديدي.

لعزل الأنبوب المعدني يعني ضمان الأداء الأمثل لنظام التدفئة. يسمح لك التثبيت المناسب لعزل المدخنة بيديك بزيادة العمر التشغيلي للهيكل ومولد الحرارة ، كما يمنع الحريق.

ستناقش المقالة كيف وماذا يتم عزل أنبوب المدخنة. يتم تقديم عدة طرق عملية.

مطلوب عزل أنابيب المداخن لمنع التسربات والسخونة الزائدة. ببساطة ، يسمح لك بزيادة عمر الهيكل. يوصي الخبراء بأداء الأعمال المعقدة ، والتي تشمل العزل المائي والحريق.

كيفية عزل مدخنة معدنية

النسخة المعدنية ، وخاصة العزل ، تستحق اهتماما خاصا. رسم مشروع البناء.

ليس من الممكن دائمًا عزل مخطط تم إنشاؤه بالفعل دون إعادة هيكلة هيكل السقف.

إذا كنت تقوم ببناء مبنى حديث ، فيمكنك استخدام أنابيب الساندويتش الجاهزة. يتم تنفيذ هذه التصميمات بسرعة ، مع القليل من الإنفاق على المتخصصين.

لكنها ليست رخيصة. ومع ذلك ، فإن هذه التكلفة تبرر عمر الخدمة الطويل وسهولة التصميم.

في نفوسهم ، يقع الصوف المعدني بين فراغين. وهكذا يخرج العزل على أعلى مستوى.

بمساعدة العزل ، توقف أو تمنع التفاعلات الكيميائية التي لا رجعة فيها والتي تحدث تحت تأثير الرطوبة ومواد تحلل الوقود.

المكثف ، المعزز بفعل الحمض ، ببطء ، ولكن بشكل مكثف يفسد مواد البناء. يجلب التكثيف خطرًا خاصًا أثناء فترة ذوبان الأنبوب بعد الشتاء.

اختيار المواد للعزل الحراري

السؤال الرئيسي لأصحاب المنازل الريفية بنظام تدفئة مستقل هو كيفية عزل المدخنة. من أجل عزل منافذ الفرن أو الغلاية بشكل موثوق ، يتم استخدام المواد ذات درجة عالية من العزل الحراري لضمان التوازن الحراري للمدخنة على السطح.

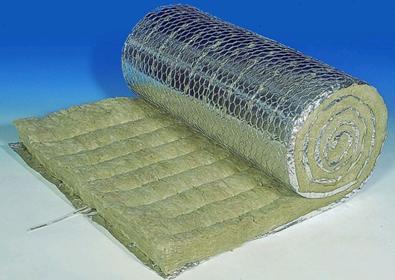

عزل البازلت

مناسب لعزل المدخنة من الصوف المعدني أو البازلت. يتم الحصول على العزل من ذوبان الصخور البركانية - البازلت الجابو. يتم تحويله إلى ألياف ، حيث تتميز المادة العازلة بمزايا:

• يحتفظ بنسبة تصل إلى 95٪ من الحرارة ؛
• تتميز بنفاذية جيدة للبخار الخارج ؛
• مقاومة مختلفة للمواد الكيميائية والتآكل ؛
• يمنع نمو الفطريات والعفن على سطح المدخنة على السطح ؛
• الاهتزاز ومقاومة الحرارة.
• مصنوعة من مواد بيئية
• لا تخضع للتدمير تحت تأثير الأشعة فوق البنفسجية.

غلاف الفولاذ المقاوم للصدأ

يتم استخدام "درع" معدني على شكل أنبوب مصنوع من الفولاذ المقاوم للصدأ كخيار للعزل. إنه قادر على توفير الحماية الكاملة ضد التلف الميكانيكي والرطوبة والعوامل العدوانية الأخرى.
يتم تثبيت غلاف المدخنة على أنبوب على السطح. الفراغ الحلقي مملوء بصوف البازلت المغطى بالعزل الخارجي بسمك 5 سم ويمكن تغليف مدخنة الاسبستوس بهذا العازل.

دروع خشبية

تعتبر الدروع الخشبية من أبسط الخيارات لعزل أنبوب المدخنة. يتم عمل العزل الحراري على شكل إطار خشبي من ألواح بالحجم المناسب. علاوة على ذلك ، تم إصلاح اللوح أو الأرضيات الأخرى ، والتي يتكون منها سقف المسكن.
بعد تغطية الأنبوب بالكامل بالخشب ، يتم ملء التجويف الفارغ باللباد والخبث والرمل والصوف المعدني. يجب طلاء طبقات الإطار بمركب مانع لتسرب المياه.

ألواح عازلة من الخرسانة المسلحة بالخبث

يوفر عزل المدخنة في منزل خاص باستخدام ألواح خرسانية من الحديد والرماد أصغر مسافة بين المفاصل على الهيكل. يتم تقوية الفراغ الداخلي والزوايا بشبكة أو سلك ، ويصب الجبس والطين والرمل على شكل محلول. يتم تطبيق الجص على العزل المبلط.

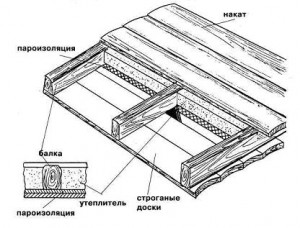

كيفية بناء سقف الحمام في تسلسل العمل

من بين جميع الطرق المذكورة لترتيب السقف للحمام ، دعنا نتحدث بمزيد من التفاصيل عن السقف المعلق ، لأن هذا هو الخيار الذي اختاره الغالبية العظمى من تلك محلية الصنع.

يتضمن العمل خطوات البناء التالية:

تركيب الكمرات الحاملة

يتم تثبيت الحزم على طول أصغر امتداد "لصندوق" الهيكل بفاصل 0.5-1 متر ، ويعتمد ارتفاعها وعرضها على معلمتين للحمل (دائم + مؤقت) والمسافة بين الجدران الداعمة. للاختيار ، يتم استخدام جداول حسابية خاصة بواسطة I. Stoyanov.

على سبيل المثال:

عرض النطاق - 4.5 متر

الحمل - 250 كجم لكل متر طولي

النتيجة: عوارض ضرورية بمقطع 10 × 20 سم

بعد تركيب جميع الحزم ، يتم تشكيل فتحة للمدخنة في "السلم" المُشكل - يتم إدخال وصلات العبور العمودية في المكان المحدد ، وتقطيعها في العوارض (بسمك 1/2) وتثبيتها أيضًا بالمسامير.

تركيب حاجز بخار

يتم توصيل حاجز بخار سقف الحمام مباشرة بالحزم باستخدام دباسة ، في حين أنه من الضروري ترك تداخل على الجدران الجانبية من 15 إلى 20 سم. لهذه الأغراض ، استخدم فيلمًا عاديًا أو أغشية خاصة متعددة الطبقات مقواة مع احباط و "شبكة" تقوية (يوصى بتقوية العزل الحراري فوق غرفة البخار بهذه الطريقة). يتم إغلاق مفاصل التداخل بتداخل (15-20 سم) ولصقها بشريط خاص.

الصعود إلى السقف الداخلي

تعلق الألواح على الحزم بمسامير (قطعتان لكل دعامة) ، يبلغ طولها ضعف سمكها. يتم ضبط العارضة البادئة على الحائط ، مما يقطع تمامًا أخدود التثبيت على جانب واحد ، ثم يبدأ التمديد المتسلسل للبطانة الخشبية ، مما يساعد على وضع السنبلة في فتحة التثبيت للعنصر المجاور بمطرقة.

تركيب عازل حراري

يتم وضع العزل المحدد لسقف الحمام مباشرة فوق فيلم حاجز البخار. يرجى ملاحظة أنه لا يمكن تخزين العوازل الحرارية المحشوة في الهواء الطلق بدون فيلم ، لأنها تمتص الرطوبة بسرعة. نقوم بتعديل الحصائر المصنوعة من الصوف المعدني أو الزجاجي بحيث تجلس بإحكام في "الأعشاش" ، بدون فتحات جانبية. من الأفضل عمل نمط بهامش وضغط المادة قليلاً بدلاً من تركها "تسير".

وضع العزل المائي

يتم وضع مادة العزل المائي عن طريق القياس مع حاجز البخار ، تأكد من توفير تداخل على الجدران الجانبية. يجب أن يكون هناك فجوة تهوية على الأقل بين العزل القطني والغشاء.

ترتيب العلية

يتم استخدام الألواح ذات الحواف لأرضية العلية ، بحيث يتم وضعها بشكل مشابه لسقف التغطية داخل الحمام.

لوائح السلامة

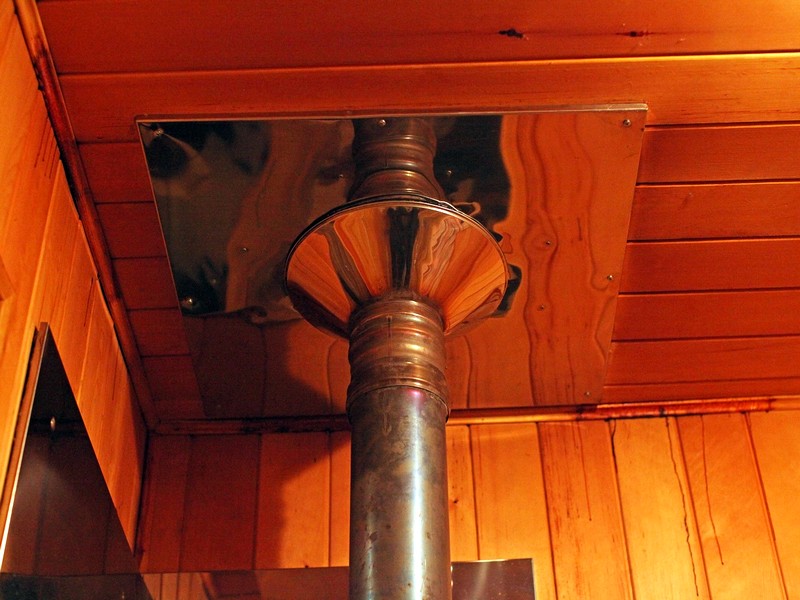

يتم تنظيم مرور الأنبوب عبر سقف الحمام بواسطة SNiP 41-01-2003. تنص هذه الوثيقة على ما يلي:

• يجب وضع ممر أنبوب الاستحمام في السقف على مسافة لا تقل عن 350 مم من الهياكل القابلة للاشتعال و 250 مم من العناصر غير القابلة للاشتعال ؛
• المثالي هو ترك هذه المسافة غير مغلقة (هواء). ومع ذلك ، فإن مثل هذا التصميم سيفقد قدرًا كبيرًا من الحرارة ؛
• المسافة المحددة مليئة بالمواد غير القابلة للاحتراق ؛
• يجب إغلاق الفتحة بألواح معدنية (غالبًا ما يتم استخدام الفولاذ المقاوم للصدأ ، والذي لا يفسد مظهر الغرفة) ؛
• يجب ألا يكون للأنبوب الموجود في الحمام من خلال السقف والسقف وصلات. يجب أن يؤخذ هذا العامل في الاعتبار عند تصميم المدخنة ؛
• يجب ألا يتجاوز الحد الأقصى لطول خط الأنابيب الذي يمر عبر السقف أو السقف 1 متر ؛
• يجب عدم تثبيت المدخنة بشكل صارم على السقف أو السقف.

عندما ترتفع درجة الحرارة وتنخفض ، يمكن أن يتمدد الأنبوب وينكمش قليلاً ، على التوالي. سيؤدي التثبيت القوي إلى تشوه الأنبوب أو السقف الذي يمكن تمريره.

اختيار مادة العزل الحراري

يمكن أن تكون المواد التالية عازلًا للحرارة:

البازلت أو الصوف المعدني. العزل قادر على تحمل التسخين حتى 600 درجة مئوية. العيوب الرئيسية هي: إطلاق الفورمالديهايد ، حيث تشتمل تركيبة المادة على الراتنجات وعدم استقرار الصفات الوقائية عندما تكون رطبة ، وهو أمر ممكن في حالة التكثيف ؛

صوف البازلت

توسيع الطين. المادة لها خصائص ممتازة. عندما يكون الطين رطبًا ، يستعيد الطين الموسع وظائفه بسرعة. ومع ذلك ، لترتيب الأرضية ، سيتعين عليك تثبيت حاويات إضافية حيث توجد المادة ؛

توسيع الطين من كسر متوسط

مينريت تتكون المادة من مواد مالئة من الأسمنت والسليلوز والمعادن. بلاط Minerite قادر على تحمل درجات حرارة تصل إلى 600 درجة مئوية. عند تسخينه ، لا ينبعث منه مواد ضارة ، وعندما يدخل الماء ، لا يفقد خصائصه ؛

عزل مينريت

• الاسبستوس. إنها مادة عازلة جيدة ، ومع ذلك ، مع تسخين قوي ، فإنها تنبعث منها مواد ضارة بالإنسان ؛
• الرمل أو الطين. تم استخدام المواد كعوازل حرارية في وقت سابق ، قبل ظهور السخانات الحديثة. ومع ذلك ، يفضل بعض الخبراء استخدام المواد الطبيعية بدلاً من المواد الاصطناعية.

يعتبر Minerite هو العزل الأمثل.

عزل الأنابيب المشتركة

لإضفاء الشد يجب تطبيق ما يلي:

• مواد مانعة للتسرب عالية القوة يمكنها تحمل التغيرات الكبيرة في درجات الحرارة ؛
• مشابك خاصة مصنوعة من نفس مادة المدخنة.

لضمان تدفق الهواء في المدخنة ، يجب ألا يكون هناك أكثر من 3-4 وصلات أنابيب. تعتبر المدخنة المكونة من 3 ركب مثالية.

العوامل الإيجابية لمدخنة معزولة

قبل الإجابة على السؤال - كيفية عزل الأنبوب ، من الضروري إبراز مزايا المدخنة المعزولة.
يوفر مخرج الغاز المعزول الحماية لنظام التدفئة من تأثيرات البيئة الخارجية ومنتجات الاحتراق. بالطبع ، لا يمكن للعزل الحراري حماية الهيكل تمامًا من التدمير ، ولكنه سيزيد من عمر الخدمة. يحدث هذا بسبب العوامل التالية:

1. يسمح عزل الأنابيب بالحفاظ على التوازن الحراري في منتصف الهيكل ، مما يلغي إمكانية سقوط الأحماض والمكثفات العدوانية على الجدران. تتطاير منتجات الاحتراق تمامًا مع تيار الدخان.
2. يقلل عزل المداخن من احتمالية اختلاف درجة الحرارة بين المدخنة المبردة والبخار الساخن.
3. زيادة خصائص توفير الطاقة التي تساهم في الاقتصاد في استهلاك الوقود.
4. تزداد قوة هيكل مخرج البخار بسبب إطار التعزيز.

يزيد عزل المدخنة المختار بشكل صحيح من خصائص مقاومة الصقيع للنظام ، ويضمن الحفاظ على المظهر على المدى الطويل ويزيد من عمر الخدمة ، وهو أمر مهم للغاية

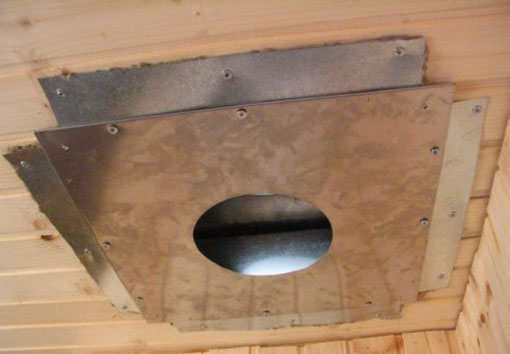

تصنيع الصناديق

يخشى الكثير من الناس صنع صندوق معدني لأنبوب المدخنة بأنفسهم. لكنها لا تحتوي على صعوبات كبيرة.

عند صنع صندوق ، فأنت بحاجة إلى الأدوات التالية:

1. مقص معدني.
2. الورقة مجلفنة.
3. مفكات ذاتية الطرق.
4. Tsyrkul.
5. تدريبات.

مزيد من تسلسل الإجراءات:

• يتم تحضير حفرة. يجب تثبيت حوافها بقضبان دعم. سوف يقومون بإنشاء دعم للصندوق.
• يتم قطع جزأين من ورقة مجلفنة. عند حوافها ، على مسافة خمسة سنتيمترات ، يتم عمل طية 90 درجة. يتم تثبيت هذه الأجزاء على شكل حرف U بمسامير ذاتية التنصت على الفتحات المعدة في غطاء السقف.
• وبالمثل ، يتم تحضير اثنين من الفراغات الأخرى على شكل حرف p ، ويتم تداخلهما على أوراق قائمة بالفعل. نتيجة لذلك ، يخرج إطار صلب للمخرج مصنوع في غطاء السقف.
• الجزء التالي من الإجراء هو الجزء السفلي من المربع. من نفس الصفيحة المجلفنة ، يتم قطع عنصر يتوافق في الحجم مع الفتحة المصنوعة. في وسطها ، يتم رسم دائرة ببوصلة لمدخل فراغ عادم الدخان.
• من الجزء المركزي من الجزء السفلي من الصندوق ، يتم وضع 4 مثبتات (يبلغ عرض كل منها 2 سم). ثم يتم قصها وثنيها بزاوية 90 درجة. نتيجة لذلك ، يتم تكوين قاعدة بفتحة و 4 شرائح للمثبتات.
• الجزء السفلي متصل بالجدران. يتم إدخال المدخنة من خلال المنفذ ويتم تثبيتها بمشابك. تمتلئ المساحة الفارغة بطبقة عازلة.

وفقًا للتعليمات المقترحة ، ليس من الصعب عمل صندوق. إذا اتبعت كل شيء بالضبط ، فلن يكون العمل صعبًا حتى بالنسبة لشخص عادي غير متمرس.

عزل أنابيب الأسمنت الأسبستي

لإكمال دورة العمل بأكملها ، ستحتاج إلى إجراء عدة عمليات:

1. نقوم بتنظيف بقايا الملاط والأوساخ والطلاء من الأسطح ؛ نقوم بتجميع جهاز حماية فولاذي نهائي (غلاف) ، والذي يتكون من عدة أجزاء ويتم وضعه على خط الأنابيب مثل مشبك بسيط من جزأين ؛ نضع الجزء الأول وملء الفراغ الداخلي بطبقة من العزل الحراري ؛ يتم تنفيذ العمل وفقًا لمخطط مماثل ؛ على مسافة معينة ، يتم تثبيت الأنابيب على الحائط بمسامير ذاتية التنصت بالمسامير ؛ بعد الوصول إلى السقف وقبل ذلك بتثبيت الحاجب الواقي ، من الضروري إغلاق الفراغ الداخلي بين البطانة الفولاذية وأنبوب الأسمنت الأسبستي.

خيارات عزل الحرائق لأنظمة شفط الدخان

إن أبسط الطرق وأكثرها موثوقية ولكنها باهظة الثمن لعزل المدخنة هي تركيب مدخنة شطيرة مصنوعة من المعدن أو السيراميك.

تشتمل مجموعات المداخن الجاهزة على عناصر لإصلاح الهيكل والمراجعة والصيانة وتوصيل وحدات التدفئة. تركيبها بسيط ، لكنك ما زلت بحاجة إلى اتباع التعليمات حتى يتم ضمان السلامة بشكل كامل.

هناك خيار آخر يستخدم عند تركيب وحدة الفرن - بناء مدخنة من الطوب. نظرًا لانخفاض درجة التوصيل الحراري للطوب ، فلن يتم تسخين جدرانه إلى درجات حرارة عالية للغاية ، ونتيجة لذلك ، لن تكون هناك حاجة إلى تدابير إضافية متعلقة بعزلها (لمزيد من التفاصيل: "كيفية عزل المدخنة ، ماذا نوع من العزل للاستخدام "). سيكون من الضروري فقط القيام بشكل صحيح بقطع الأرضيات والسقوف لمنع الحريق.

من أجل توفير المال وتقليل الوزن ، يتم أحيانًا استكمال مدخنة من الطوب بأنبوب من السيراميك أو المعدن. في هذه الحالة ، يتم إنتاج العزل الحراري وفقًا للتقنية الموضحة أدناه.

عند القيام بهذا العمل للأنابيب المفردة ، يمكن استخدام الصناديق المصنوعة من مواد غير قابلة للاحتراق.يُسمح بتشغيل المداخن من هذا النوع بدون عزل حراري ، لكن الحماية من الحريق مطلوبة وفقًا للوائح.

أهمية العزل الحراري

تعتبر الرطوبة والدخان المتولدان أثناء احتراق الوقود من العوامل العدوانية التي تؤثر على مدخنة الطوب. يملأ اختلاف درجات الحرارة في موسم البرد والرطوبة المتراكمة على الجدران الشقوق الدقيقة بالماء ، وينهار الهيكل الحجري من الداخل. بلورات الجليد الصغيرة تضغط من الداخل وتدمرها. تسمح المدخنة المعزولة باستبعاد ذلك.
أثناء الاحتراق ، يتكون المكثف على سطح المداخن ، والذي يتضمن سلسلة كيميائية من الأكاسيد. بالتفاعل ، تشكل العناصر أحماض ضعيفة (كربونية ، كبريتية ، إلخ) يمكنها تدمير سطح المعدن. ولهذا السبب فإن عزل المدخنة ضروري.
يساعد التركيب المناسب للعزل الحراري على منع نشوب حرائق داخل المبنى ولن يسمح للسقف بالاشتعال. تعمل أنابيب المداخن التي يتم تسخينها جيدًا على تحسين السحب في الموقد والغلاية والموقد ، وهناك رواسب أقل من القطران والحرق فيها. يتم زيادة كفاءة وحدة التسخين بشكل كبير.
