اختيار موقد الديزل وقواعد التشغيل

فرن شمسي للجراج

موقد التنقيط مناسب للأقبية والغرف الصغيرة ومنزل ريفي ومرآب ودفيئة حيث لا توجد تدفئة وكهرباء.

يعد بناء موقد بيديك نشاطًا ميسور التكلفة وغير مكلف إلى حد ما. ستتم مناقشة كيفية صنع فرن تقطير يعمل بوقود الديزل بمفردك في مقالتنا.

السمات المميزة

يحتوي موقد افعل ذلك بنفسك على عدد من المزايا:

• يوفر الوقود
• إذا رغبت في ذلك ، يمكنك تصميم فرن من أي حجم ، والذي سيكون الخيار الأنسب لغرفة معينة ؛
• سهولة النقل
• سهولة الاستعمال؛
• يمكن استخدام قطارة الفرن للطبخ. للقيام بذلك ، عند تصميم الموقد ، يتم وضع الأنبوب على الجانب.

مخطط فرن قطارة وقود الديزل. هذا تصميم اقتصادي للغاية. يحدث الاحتراق الكامل للمركبات في غرفة الفرن

عند صنع فرن بالتنقيط بيديك ، تحتاج إلى اتباع تقنية السلامة من الحرائق:

• يجب أن يكون الجهاز موجودًا في غرفة بدون مسودات ؛
• يجب أن تكون الأشياء القابلة للاشتعال غائبة بالقرب من الموقد ، من المستحسن أن يكون هناك مساحة خالية بجانبها (حوالي نصف متر) ؛
• لا تستخدم الماء لإطفاء أو تبريد الموقد.

المواد اللازمة لبناء الفرن:

الأدوات الرئيسية المفيدة للعمل هي آلة لحام وحفر ومشبك.

جهاز شائع يعمل بنفسك هو موقد بالتنقيط من اسطوانة غاز

مبدأ تشغيل الجهاز

في الخزان السفلي ، يغلي الوقود بعد خمس دقائق من التشغيل. يدخل بخار الزيت إلى الحجرة التالية ، والتي تسمى الموقد. هناك ، من أجل احتراق أفضل ، يتم إثراء البخار بالأكسجين.

مبدأ التغذية بالتنقيط في الوعاء (اضغط على الصورة لتكبيرها)

بعد ذلك ، تدخل نواتج الاحتراق إلى المقصورة العلوية ، ومن هناك إلى المدخنة. أعلى درجة حرارة في الوحدة العلوية من فرن التنقيط.

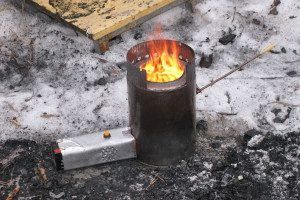

التصنيع الذاتي

للقيام بذلك ، تحتاج إلى خزان لا يقل عن 2 لتر. لن يكون هناك دخان وسخام أثناء تشغيل الموقد. في عملية إشعال الموقد - سيكون كذلك ، لذلك يوصى بتنفيذ هذه العملية في الشارع.

يدخل وقود الديزل من خزان الوقود إلى كأس الفتيل. بمساعدة الموزع ، يمكنك ضبط كمية الوقود الوارد. في كوب الاحتراق ، يتم تسخين الوقود لتشكيل خليط غازي ، والذي يدخل بعد ذلك إلى غرفة الاحتراق. يتم تسخين اللولب ، الموجود في الجزء العلوي من الغرفة ، إلى درجة حرارة 800 درجة مئوية. الدخان يهرب عبر المدخنة.

يمكنك عمل جهاز يزن ستة كيلوغرامات بشكل مستقل. وقود الديزل هو وقود ذو كثافة عالية بدرجة كافية ، لذا فإن استهلاكه ضئيل. بشكل عام ، يعتبر هذا الفرن تصميمًا فعالاً وسهل النقل.

موقد نفايات الزيوت

نوع واحد من الوقود الرخيص يستخدم النفط. يمكن للموقد تسخين ما يصل إلى 800-900 درجة مئوية. عند المخرج ، ستكون درجة الحرارة 90 درجة مئوية.

صب في جزء من الزيت وأضف 50-100 جم من عامل إشعال (سائل خاص ، زيت تدفئة ، كيروسين أو وقود ديزل). هذا ضروري للاشتعال السريع للفرن. انتظر حتى تستقر عملية الاحتراق. ثم يمكنك صب الجزء التالي.

في حالة انسكاب الزيت ، يجب إزالته على الفور. يحدث الاحتراق داخل الأنبوب. هذه عملية آمنة. استهلاك الوقود من 0.5 إلى 1.5 لتر في الساعة. عندما يشتعل الموقد ، يمكنك تسخين الماء.

موقد نفايات الزيوت

موصى به للاستخدام: زيت الطاقة الشمسية ، زيت الوقود ، زيت النفايات ، زيت التدفئة. لا تستخدم - البنزين أو الأسيتون أو المذيبات الأخرى. يجب تجنب الماء في الوقود.

يوجد في الأدبيات المتخصصة عدد كبير من التعليمات التفصيلية حول كيفية صنع فرن بالتنقيط بيديك.كل من هذه التصاميم فريدة من نوعها ، لها مزاياها وعيوبها. يمكنك أيضًا استخدام إصدار المتجر للموقد ، ولكن يمكنك تعديله وفقًا لتقديرك.

عن الأمن

حتى موقد الديزل "الصحيح" محلي الصنع غير موجود من وجهة نظر قواعد السلامة من الحرائق - يحظر PPB بشكل مباشر استخدام أجهزة التدفئة المنزلية للوقود السائل والغازي. إن مجرد وجود مثل هذه الوحدة في المنزل يجعل أي تأمين ضد الحريق والانفجار والتسمم بالمواد المتطايرة غير صالح ، ومالكها وربما الشركة المصنعة ، مذنب بكل عواقب أي حادث بسبب الموقد. لذلك ، يتم تقليل مهمة تصنيع موقد ديزل محلي الصنع إلى إجراءات تقنية بحتة لضمان سلامته ؛ الجانب الرسمي هو مسؤوليتك بالكامل.

يجب ذكر الأبخرة الشمسية بمزيد من التفصيل. فهي ليست كريهة الرائحة فحسب ، بل إنها سامة ومسببة للسرطان وحتى أنها ملوثة بالخرسانة القديمة. لذلك ، بالنسبة لأماكن المعيشة ، ومرافق تخزين الطعام ، والدفيئات ، ومباني تربية الماشية والدواجن ، فقط موقد الديزل الصناعي المعتمد لظروف التشغيل هذه مناسب بالتأكيد ، وليس ثابتًا للاستخدام المؤقت.

يتم إنتاج سخانات الوقود السائل الثابتة لمنزل فردي ويمكن تصنيعها بشكل مستقل ، مع مراعاة - انظر أعلاه. لكن في هذه الحالة ، يجب أن تكون بالضرورة دائرة مزدوجة ، أي نقل الحرارة من احتراق الوقود إلى المبرد ، ووضعه في ملحق مقاوم للحريق مع منفصل ، أي من الشارع المدخل.

أمثلة التصميم

موقد بوتبيلي

أسهل طريقة هي إعادة صنع موقد موقد لوقود الديزل. سوف تصل الطاقة الحرارية إلى 5-7 كيلوواط باستهلاك وقود 300-500 مل / ساعة. يمكن استخدام معدات الوقود من نفس التصميم عمليًا دون إجراء تغييرات في غلايات التدفئة الأكثر قوة التي تعمل بالديزل ، وكذلك لبدء التعدين والكيروسين.

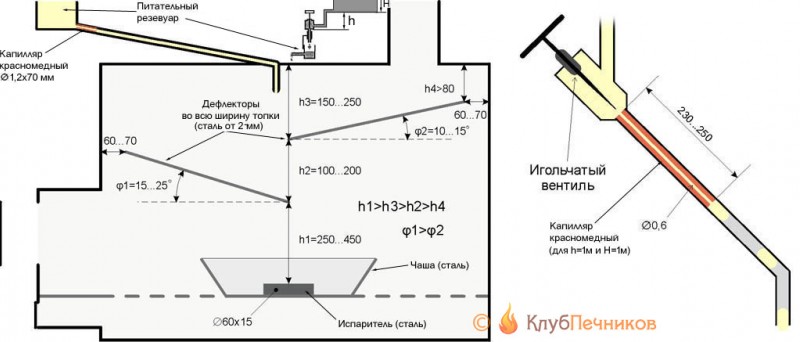

مخطط تكرير موقد وعاء الوقود لوقود الديزل مبين في الشكل. أقل. تمنع العاكسات أبخرة الوقود من أن تبرد قبل أن تحترق. بالمناسبة ، تزيد العاكسات من كفاءة الموقد عند البدء على الخشب والفحم. ارتفاع جانب وعاء اللهب 60-80 مم ؛ يجب ألا تقل سعتها عن سعة خزان المغذيات (انظر أدناه). يتم عكس مسار موقد الوقود السائل ، إذا جاز التعبير: يدخل الهواء من باب صندوق الاحتراق المفتوح على مصراعيه ؛ منفاخ مغلق. خلاف ذلك ، يصبح الموقد شرهًا وفحم الكوك سريعًا (يتراكم بالسخام).

كيفية تحويل موقد وعاء الطعام إلى وقود سائل

القوة ، ابدأ وتشغيل

سيكون فرن تنقيط وقود الديزل آمنًا بدرجة كافية وسيظهر جميع مزاياه فقط إذا تم تجميع معدات الوقود وضبطها بشكل صحيح. يتم تزويد فرن التنقيط بمرحلتين إلزامية ، مع خزان تغذية عازلة. والسبب هو الاعتماد القوي إلى حد ما على تردد القطرات على درجة الحرارة الخارجية والضغط في خط أنابيب الإمداد. يتم تحديد الضغط ، بدوره ، من خلال مستوى الوقود في الخزان أو درجة ضغطه. كان يقطر في كثير من الأحيان - يبرد المبخر ، والموقد انطفأ ، والوعاء فاض والوقود يتدفق. يتم تقطرها في كثير من الأحيان - القطرات ليس لديها وقت لتبخر ، هناك لهب مدخن في الوعاء ، والموقد يأكل الوقود دون جدوى. إذا لم يكن هناك خزان للمغذيات ، فقد يؤدي ذلك إلى حدوث مشكلة: سيتدفق تيار ملتهب من الموقد. لذلك ، فإن تصنيع وإطلاق مواقد الوقود السائل مع مصدر طاقة أحادي المرحلة هو مهنة للأشخاص المتطرفين المسعورين أو أولئك الذين ليس لديهم ما يخسرونه ، ولكنهم يريدون النوم حقًا.

كلا الشعيرات الدموية (انظر الشكل) مصنوعان من النحاس الأحمر. النقطة هنا هي قابلية المعدن للبلل بالوقود: إما أنه لن يتسرب عبر أنبوب ضيق مصنوع من مادة أخرى ، أو لن يتم إنشاء نظام إمداد الطاقة. يبدأ التأسيس باختيار طول القطر الشعري الآمن. 1.5 ملم. حجم خزان المغذيات مطلوب 0.25-0.5 لتر ؛ ارتفاعه 7-12 سم.يتم تعديل طول الأنبوب الشعري الآمن بحيث يكون تردد السقوط 25-30 نقطة لكل 10 ثوانٍ عند ملء خزان المغذيات إلى الأعلى.

مزيد من ضبط الشعيرات الدموية المغذية إلى ضياء. 0.6 مم ؛ يجب ملء الوقود في الخزان إلى أقصى ضغط H. مع فتح الصمام الإبرة بالكامل والحد الأدنى المسموح به لدرجة الحرارة الخارجية ، يجب أن يكون تكرار القطرات من خط الوقود إلى خزان الإمداد 2-3 قطرات لكل 10 ثوانٍ أقل. يتم ضبط نفس تردد القطرة باستخدام صمام إبرة عند بدء تشغيل الفرن بدرجة حرارة خارجية أعلى.

لبدء الفرن ، يتم وضع فتيل محترق في وعاء النار (انظر أعلاه). عندما يحترق ، كما ينبغي ، صب الوقود في خزان التغذية واتركه يسقط من خط الوقود. سيكون الموقد أثناء التنقل لمدة 4-5 ساعات ؛ إذا لزم وقت تسخين أقصر ، يتم إغلاق صمام الإبرة. فقط من خزان التغذية ، سيستمر تشغيل الفرن من 1-1.5 ساعة.

رسومات موقد مع سخان مناسب للتعديل على وقود الديزل

للجراج

الفرن الشمسي والتعدين للجراج

يجب أيضًا تشغيل فرن شمسي للجراج أثناء الاختبار. يظهر التصميم الأمثل لفرن معجزة المرآب في الشكل. على اليمين؛ وعاء اللهب للتقطير (المسحوبة) هو أيضًا وعاء لاحتراق الزيت بدون ضغط. الطاقة - ما يصل إلى 5 كيلوواط لكل عمود احتراق (رافع) ، ولكن من غير المقبول صنع موقد لأكثر من 2 رافع ، فقد ينفجر! بيانات التصميم:

• المواد - أنبوب مموج مربع 180x180x6 لسرير التشمس (غرفة الاحتراق) والحارق اللاحق ، و 100x100x6 للناهضين.
• طول السرير 380 مم ، الحارق اللاحق 1000 مم ، ارتفاع الناهضين 500 مم.
• ثقوب في الناهضين بقطر 10 مم من جميع الجوانب الأربعة ، 8 بالتساوي على طول المحور.
• لبدء الفرن للتعدين ، يجب فصل خزان التغذية ، ويجب توصيل أنبوب القطارة من الخارج.
• ليست هناك حاجة إلى عاكس منفصل ، فهو غطاء سرير التشمس.

افعل ذلك بنفسك فرن شمسي

يمكن تصنيع معدات تدفئة المباني غير السكنية ، التي تعمل بوقود الديزل أو نفايات الزيوت ، بنفسك من مواد مرتجلة. يتميز التصميم محلي الصنع بأبسط جهاز مصمم للإنتاج في الظروف الحرفية. سيتطلب العمل مواد ميسورة التكلفة وأدوات كهربائية ويدوية ، وهي متوفرة في كل ورشة تقريبًا.

يتكون فرن تصنيعنا من الأجزاء التالية:

• الجسم ملحوم من صفائح الصلب أو براميل بحجم 200 لتر ؛
• موقد بدون ضغط
• خزان الوقود؛
• إمداد الأنابيب بصمامات الإغلاق
• مدخنة مع المثبط (المثبط لتغيير المسودة) ؛
• أنبوب فرعي لتوصيل الفرن بقناة الدخان.

نظرة عامة على الرسم التخطيطي:

جميع المكونات والأجزاء المذكورة مصنوعة بشكل مستقل من صفائح فولاذية أو أنابيب بأقطار مختلفة. يتم تجميع الفرن الشمسي الذي يعمل بأيديهم على قاعدة معدة مسبقًا ويتم تثبيته بعناية بمراسي فولاذية. يضمن الأساس الخرساني المسلح الموثوق به الحماية من إزاحة الجسم والضغوط في قناة الدخان المؤدية عبر الجدار.

المواد والأدوات اللازمة

لصنع معدات التدفئة بنفسك ، سوف تحتاج إلى:

1. لوح فولاذي بسمك لا يقل عن 3 مم لجسم أو برميل بحجم 200 لتر بجدران بسماكة كافية لمنع التشوه عند التسخين ؛
2. زاوية أو أنبوب جانبي من قسم مستطيل ؛
3. مواسير معدنيه بأقطار مختلفه لتصنيع قنوات الدخان والشعلات غير المضغوطه.

تتم عملية تلبيس الأجزاء والتجمعات بأداة كهربائية غير متخصصة حسب القائمة:

1. المثقاب الكهربائي مع مجموعة من التدريبات.
2. طاحونة زاوية مع مجموعة من أقراص القطع للأعمال المعدنية ؛
3. آلة لحام العاكس مع مجموعة من الأقطاب الكهربائية للقطر المطلوب ؛
4. أدوات الأشغال المعدنية اليدوية: المطارق ، الكماشة ، قواطع الأسلاك ، الكماشة ، الشدات وما شابه ذلك.

يتم إنتاج الفرن المستقل والأجزاء الخاصة به في ورشة العمل أو تحت مظلة ، مما يتيح لك إجراء جميع العمليات بغض النظر عن الظروف الجوية.

تصنيع الجسم وموقد عديم الضغط

تستغرق العملية التكنولوجية الكاملة لتصنيع الأجزاء وتجميعها في منتج نهائي بضعة أيام فقط. في المرحلة الأولى ، نقوم بتمييز وقطع الصفيحة الفولاذية للبدن. إذا تم استخدام برميل كقاعدة ، فمن الضروري عمل ثقب تكنولوجي في الجزء السفلي منه ، والذي سيتم إغلاقه بإحكام بباب فولاذي. لضمان احتراق مستقر ، من الضروري التأكد من إحكامه.

رسم قاع الفرن:

أعلى رسم:

من الأجزاء المعدة باستخدام اللحام الكهربائي ، نقوم بتجميع الجسم. تتم مراقبة جودة اللحامات باستخدام الكيروسين والطباشير. تسمح لك هذه الطريقة باكتشاف أكثر الفجوات الميكروسكوبية. يتم التحكم على النحو التالي: من الخارج ، يتم رسم المفاصل بالطباشير. من الداخل ، يتم سكب كمية صغيرة من الكيروسين على خط اللحام ، والذي يمكنه اختراق الشقوق. سيُظهِر سواد الطباشير مكان الخلل.

الموقد غير المضغوط به جسم مصنوع من أنبوب فولاذي بقطر داخلي 216 مم ، ويتكون من جزأين مثبتين فوق بعضهما البعض. في الجزء العلوي منها ، يتم لحام الأغطية بفتحة في المنتصف. يتم حفر خمسة صفوف من الثقوب على طول الأسطح الجانبية للجسم. في الجزء السفلي ، يتم قطع أنبوب إمداد ووحدة ، يتم من خلالها توفير الهواء ، وهو أمر ضروري لهواء الاحتراق.

إنها قطعة من الأنابيب ، مكتومة من الأعلى بلوحة فولاذية ، يتم فيها حفر ثقوب على طول دائرتين. يتم لحام وحدة إمداد الهواء بأسفل الموقد حول الفتحة. أداء العمليات التكنولوجية الأساسية: لا تتطلب عمليات اللحام والقطع وحفر الثقوب مهارات محددة وخبرة واسعة في تشغيل المعادن.

مبدأ تشغيل الموقد عديم الضغط

يتم توريد وقود الديزل لخزان التبخر من خلال خط أنابيب ويتم تنظيمه بواسطة صمامات الإغلاق. يتم إشعال مقصورة التشمس الاصطناعي من خلال فتحة مصممة لتزويد الهواء. يحدث الدفع المستقر بعد الوصول إلى درجة حرارة معينة ، عندما يصبح تبخر وقود الديزل ثابتًا. يحدث خلط أبخرة الوقود مع الهواء فوق صفيحة مجموعة الهواء حيث تحترق.

وقود الديزل والزيت المستخدم لهما رائحة نفاذة إلى حد ما ويفضل استخدامهما في المرآب أو غيره من المباني غير السكنية. يجب تركيب السخان طبقاً لمتطلبات السلامة من الحرائق. وفقًا لاستعراضات مالكي الأفران السائلة لهذا التصميم ، تبلغ 0.2-0.4 لترًا في الساعة.
