شاشة بطارية DIY

ميزات تصميم إضافية

ينصح بعض الخبراء بدعامات اللحام أو الأقواس. هذا ليس جيدًا جدًا ، لأنه يجعل التصميم أكثر ضخامة وليس عالميًا. بدون دعامات وأقواس ملحومة ، يمكن تعليقها على الحائط أو تثبيتها على حوامل مثبتة على الأرض.

في بعض الحالات قام المالك بتفكيك البطاريات المقطعية القديمة. باستخدام مفتاح المبرد ، وصنع الجهاز ، يمكن أن يخطئ في حساب الأبعاد المثلى للرادياتير محلي الصنع. نتيجة لذلك ، التصميم غير قادر على تسخين الهواء في الغرفة لدرجة الحرارة المطلوبة. مخرج واحد هو تصنيع سخان إضافي. ومع ذلك ، يمكنك تحسين صنعت بالفعل.

لتعزيز نقل الحرارة ، يمكن لحام الصفائح المعدنية العمودية. كما أنها ستسخن وتطلق الحرارة. بفضلهم ، سوف يتحسن الحمل الحراري.

يمكن قطع هذه الألواح من صفيحة معدنية بسمك 1.0-2.0 مم. يجب أن تكون ميزاتها:

1. الارتفاع أكبر من ارتفاع البطارية.
2. العرض - 10-15 سم.
3. وجود 3 مربعات مقطوعة أو مستطيلات على جانب واحد. يجب أن تتوافق الأبعاد مع أبعاد أنبوب الملف الشخصي.

يتم تطبيق هذه الألواح على البطارية ولحامها. أما بالنسبة لعددهم ، فكلما زاد ، كان ذلك أفضل ، لأنه كلما زاد انتقال الحرارة.

حساب الحجم

ليس من الصعب جدًا صنع جهاز تسخين الأنابيب الخاص بك. ولكن هناك نقطة مهمة واحدة هنا - لحساب أبعاد الجهاز بشكل صحيح. بعد كل شيء ، سيعتمد عليهم مؤشر مثل نقل الحرارة.

المؤشرات المطلوبة

الحساب ليس بالأمر السهل ، لأنه يتطلب بعض معايير الغرفة نفسها. على سبيل المثال: مساحة التزجيج ، عدد أبواب المدخل ، النوافذ التي تم تركيبها ، ما إذا كانت الأرضية والجدران والسقف معزولة حرارياً.

يصعب أخذ كل هذا في الاعتبار ، لذلك هناك خيار أبسط يأخذ في الاعتبار مؤشرين فقط:

يتم اختيار مشعاع التسخين على أساس انتقال الحرارة لكل 10 متر مربع يساوي 1 كيلو واط من الطاقة الحرارية. يجب ألا يزيد ارتفاع السقف عن 2.8 متر.

كيف يمكن أن يساعد ذلك عند تجميع جهاز تدفئة محلي الصنع؟ للقيام بذلك ، سيتعين عليك المقارنة مع مشعاع تقليدي من الحديد الزهر للعلامة التجارية MS-140-500. ناتج الحرارة لقسمه الواحد 160 واط ، الحجم 1.45 لتر. ماذا يعطينا هذا؟

يمكنك تحديد عدد الأقسام المطلوبة بالضبط إذا كنت تستخدم جهازًا من الحديد الزهر. من عدد الأقسام ، يتم تحديد الحجم الإجمالي لسائل التبريد ، والذي يتناسب مع بطارية واحدة. وبمعرفة هذا الرقم ، يمكنك ضبط حجم مشعاع الأنبوب تقريبًا.

الشيء هو أن الموصلية الحرارية للصلب هي 54 واط / م * كلفن ، والحديد الزهر - 46 واط / م * ك. بمعنى ، لن يكون لخطأ تنازلي صغير أي تأثير على جودة نقل الحرارة.

مثال على الحساب

سنفترض بشكل مشروط أن سخان الحديد الزهر المكون من ثمانية أقسام يتوافق مع النسبة أعلاه. حجمه 8x1.45 = 11.6 لتر.

يمكنك الآن حساب طول الأنبوب بقطر 100 مم ، والذي سنستخدمه لتجميع بطارية محلية الصنع. مساحة المقطع العرضي للأنبوب قياسية - 708.5 مم². نقسم الحجم على المقطع ، نحصل على الطول (يتم ترجمة اللترات إلى mm³): 116000: 708.5 = 1640 مم. أو 1.64 م.

لن يؤثر الانحراف البسيط في كلا الاتجاهين بشكل كبير على انتقال الحرارة. لذلك ، يمكنك الاختيار بين 1.6 أو 1.7 متر.

قطع الأجزاء وتجميع الشاشة

يمكن أن تكون الشاشة الموجودة على بطارية الحديد الزهر مصنوعة من صفائح MDF. لتشكيل المظهر الجانبي الأمامي ، من الضروري قطع الأجزاء المستطيلة ، التي سيكون عرضها 11 سم ، ويجب عمل زاوية 45 درجة عليها باستخدام منشارا. يجب تنفيذ هذا التلاعب في المكان الذي ستكون فيه العناصر على اتصال ببعضها البعض.

من المهم أن تتذكر أنه يجب عمل زوايا متعددة الاتجاهات على أحد الملفات الشخصية السفلية.هذه هي الطريقة التي تتشكل بها الشبكة الداخلية.

يمكنك إصلاح العناصر بغراء النجارة ، والذي يكمله طلاء الأظافر. إذا قررت تنفيذ شاشة مفصلية على البطارية ، فبعد إتقان جميع الخطوات السابقة ، يمكنك المتابعة إلى التجميع. بالنسبة للجزء الأمامي ، يتم استخدام شبكة ، والتي يجب قصها حسب الحجم ، يمكنك استخدام منشارا لهذا الغرض. تم الانتهاء من الحواف بملف تعريف من الألواح الليفية ، والذي يقع حول المحيط. يجب استخدام نفس المبدأ للأجزاء الجانبية. يجب إنشاء إطار من عارضة زخرفية ، والتي يجب أن تكون ثابتة بأكبر قدر ممكن ، وإلا سيكون الهيكل متحركًا وغير مستقر.

يتم قطع ثقوب الأنابيب في الوجوه الجانبية

من المهم التأكد من أن مركز نصف القطر من عرض وارتفاع الشريط الجانبي يبعد 7.5 سم.

يجب أن تكون أبعاد اللوحة القماشية مساوية لأبعاد الشبكة الزخرفية. سيؤدي ذلك إلى القضاء على فقد الحرارة وإعادة توجيه تدفق الحرارة إلى الداخل.

يمكن تثبيت الشاشة الزخرفية على الحائط باستخدام إطار ثابت أو مقابض تثبيت. ومع ذلك ، هناك طريقة أخرى ، لكنها أكثر تكلفة وتعقيدًا ، بالإضافة إلى أنها تعني الحاجة إلى شراء إضافي لقطع غيار باهظة الثمن. يتم أحيانًا تغطية هذه الشاشات المعدنية للبطاريات بقضبان وتثبيتها على أرجل مصنوعة باستخدام زوايا خاصة. عادة ما يتم تعديل هذا الجزء بحيث يمكن ضبط ارتفاع الهيكل.

9 نساء مشهورات وقعن في حب النساء إن إظهار الاهتمام بشخص آخر غير الجنس الآخر ليس بالأمر غير المعتاد. لا يمكنك مفاجأة أو صدمة شخص ما إذا اعترفت بذلك.

7 أجزاء من الجسم لا يجب أن تلمسها فكر في جسمك كمعبد: يمكنك استخدامه ، ولكن هناك بعض الأماكن المقدسة التي لا يجب عليك لمسها. عرض البحث.

على عكس كل الصور النمطية: فتاة مصابة باضطراب وراثي نادر تنتصر على عالم الموضة اسم هذه الفتاة ميلاني جايدوس ​​، وقد اقتحمت عالم الموضة بسرعة وصادمة وملهمة ومدمرة للصور النمطية الغبية.

أخطاء فيلم لا تغتفر ربما لم تلاحظها أبدًا ربما يكون هناك عدد قليل جدًا من الأشخاص الذين لا يحبون مشاهدة الأفلام. ومع ذلك ، حتى في أفضل السينما هناك أخطاء يمكن أن يلاحظها المشاهد.

هذه الأشياء العشرة الصغيرة التي يلاحظها الرجل دائمًا في المرأة هل تعتقد أن رجلك لا يعرف شيئًا عن علم النفس الأنثوي؟ هذا ليس صحيحا. لن يختبئ أي تافه واحد من أنظار الشريك الذي يحبك. وهنا 10 أشياء.

11 علامة غريبة على أنك جيد في السرير هل تريد أيضًا أن تصدق أنك تمنح شريكك الرومانسي المتعة في السرير؟ على الأقل أنت لا تريد أن تحمر خجلاً وتعتذر.

اختيار مادة

تحتاج أولاً إلى اختيار المادة المناسبة التي ستصنع منها شاشة المبرد. الخيارات هي:

البلاستيك قليل الاستخدام لغرضنا. لا يقتصر الأمر على توصيل الحرارة بشكل سيئ فحسب ، بل إنه يتشوه بمرور الوقت من آثاره. بالإضافة إلى ذلك ، فإن تكلفة الألواح البلاستيكية مرتفعة للغاية. الميزة الوحيدة - سهولة المعالجة يتم تجاوزها تمامًا بسبب أوجه القصور الكبيرة.

من وجهة نظر نقل الحرارة ، فإن الشاشات المعدنية على المشعات هي الخيار الأفضل ؛ من خلال تثبيت مثل هذا الغلاف ، يمكنك بسهولة مواجهة خسائر بنسبة 3 ٪ ، وهو أمر غير محسوس تقريبًا. للقيام بذلك ، يمكنك شراء صفائح معدنية بطبقة بوليمر من اللون المطلوب وتثبيتها ، على سبيل المثال ، على ملفات تعريف لأنظمة الحوائط الجافة. ومع ذلك ، فإن معالجة المعادن ليست مهمة سهلة ، وفي المنزل ، وحتى بدون مهارات ، فمن غير المرجح أن يكون من الممكن تجميع منتج لائق.

خيار جيد هو شاشات البطارية الخشبية.على الرغم من أن الخشب لا يوصل الحرارة بشكل جيد ويتطلب عناية ، إلا أن هناك مساحة للخيال والقدرة على أداء تصميم بسيط وناجح. من الممكن جدًا تجميعها بنفسك ، وستعمل لفترة طويلة.

يجب أن يقال الشيء نفسه عن مواد مثل ألواح MDF المصفحة. إنها سهلة المعالجة وقوية ومتينة ، ويمكن مطابقة النمط الخارجي بنجاح مع الجزء الداخلي للغرفة. ميزة أخرى هي أن شاشات MDF لا تتطلب صيانة ، مثل الشاشات الخشبية. تكلفة المواد ميسورة التكلفة ، لذا فإن المنتجات الخشبية و MDF هي أكثر الخيارات شيوعًا لتوسيع أجهزة التدفئة.

القليل عن ألواح الحوائط الجافة كواحدة من أكثر مواد التشطيب شيوعًا. إنها أيضًا مناسبة تمامًا لغرضنا ، فقط من الصعب إنشاء شاشة دريوال محلية الصنع ، فهي تتطلب مهارات أولية في العمل مع هذه المواد ، وسيصبح أكثر تكلفة بتكلفة.

الشاشات الخشبية

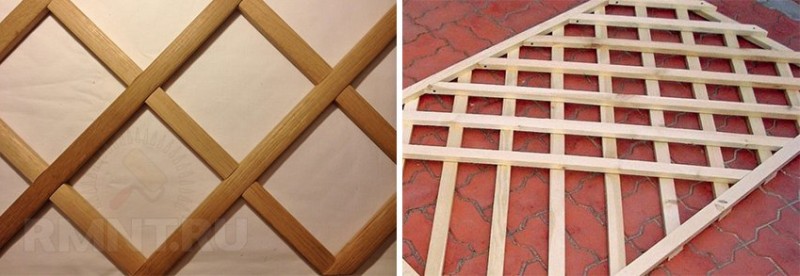

أبسط شاشة يتم تصنيعها هي لوحة على شكل شبكة من الشرائح الخشبية ، مثبتة على إطار خشبي. يمكن أن يكون موضع القضبان أيًا - رأسيًا ، أفقيًا ، قطريًا.

إذا رغبت في ذلك ، يمكنك إنشاء شبكة خلوية عن طريق وضع الشرائح بزاوية مع بعضها البعض ، واستخدام اتجاهين متعاكسين للتخطيط. علاوة على ذلك ، لا يجب أن تكون الزاوية بينهما صحيحة. ولكن لكي تكون الشبكة مسطحة ، سيتعين عليك عمل أخاديد عند نقاط الاتصال ، وبالنظر إلى سمك السكة وطريقة التصنيع اليدوية ، فلن يكون من السهل بالتأكيد القيام بكل شيء.

نوع آخر هو ستائر الشاشة. تشبه هذه الشاشة الستائر الخشبية الكلاسيكية على النوافذ. من أجل أن تكون الشرائح في الإطار بنفس زاوية المستوى ، يتم إجراء نفس القطع المتوازية على الدعامات الجانبية باستخدام صندوق ميتري. نظرًا لأن سمك شفرة المنشار للخشب أقل من سمك السكة ، يلزم قطع قطعتين لكل منهما ، ويجب إزالة الفائض بإزميل ضيق.

يجب أن يكون كل من شعاع الإطار والشرائح جافًا. نظرًا لقرب الشاشة من البطارية ، من الضروري ألا تزيد رطوبتها عن 12٪ (هذه هي المتطلبات العامة للخشب المخصص للنجارة). هناك طريقة منزلية بسيطة للتحقق - إذا حاولت ربط رقائق رفيعة في عقدة ، فيجب أن تنكسر.

في تصنيع كلا النوعين من الغربال ، يجب أن يتم صنفرة كل سكة بعناية قبل توصيلها بالإطار. بعد أن يتم تثبيتها في مكانها ، يتم تحضين الشبكة ومغطاة بطبقتين بالورنيش أو الطلاء أو المينا.

كنهاية زخرفية ، يمكن تثبيت الحواف المصنوعة من الخشب أو MDF حول محيط الإطار. إذا كانت هذه الألواح الخشبية ، فيجب معالجتها بنفس طريقة الشبكة ، ولكن لا يجب أن تكون نهايتها متطابقة - فقد يكون المحيط بظل مختلف.

عندما تكون البطارية في مكان مناسب ، يمكن للشاشة إما تغطيتها بالكامل أو تعليقها على خطافات ، مما يترك فجوات صغيرة في الأعلى والأسفل والجانبين.

عند توصيل الشاشة بالصندوق ، يتم تغليف الأسطح الجانبية باللوح الليفي الرقائقي أو اللوح. قد لا يتم قص أطراف الجلد بحافة زخرفية إذا كانت ألواح الشاشة تغطيها.

نوع آخر شائع من الشاشة الخشبية هو استخدام الخشب الرقائقي كلوحة. مع القدرة على العمل باستخدام بانوراما ، يمكنك قص شبكة مخرمة مع أي نمط يتم نقله إلى سطح الخشب الرقائقي باستخدام الاستنسل. لا تختلف المعالجة النهائية لهذه اللوحة عن الشبكة: الطحن والتجهيز والطلاء.

الأهمية! عند اختيار اللوح أو الخشب الرقائقي للشاشة ، عليك الانتباه إلى فئتها. بالنسبة للخشب الرقائقي ، يجب أن يكون E1 ، بالنسبة للرقائق - E0

البدء في صنع المبرد المنزلي

دعنا نقسم تقدم العمل:

1. من أجل لحام الإطار الداعم ، يلزم وجود أنابيب فولاذية. لمزيد من الكفاءة ونقل الحرارة ، من الأفضل استخدام أنابيب ذات قطر كبير. ستعمل الخردة أو الخردة المعدنية - الشيء الرئيسي هو أنها في حالة جيدة وغير مغطاة بالصدأ.إذا كان الأنبوب يحتوي على خيوط أو عناصر معدنية أخرى ، فيجب قطعها. يجب أن تكون جميع حواف الأنابيب ناعمة ، بدون نتوءات.
2. احسب قوة نظام الرادياتير المستقبلي. من أجل توزيع البطاريات بشكل صحيح في جميع أنحاء المنزل ، تحتاج إلى تدوين تربيع منطقة المعيشة.

نصيحة الماجستير: لا تتردد في إجراء حسابات لأنابيب الحديد الزهر القياسية ، فلا يمكنك أن تخطئ!

نقيس المؤشرات الأولية: القطر الخارجي للأنبوب = 12 سم ؛ قطر الأنبوب الداخلي = 9.5 سم ؛ سمك الجدار الخارجي للبطارية = 3.5 سم ؛ المساحة المقطعية = 7.8 سم.

حجم البطارية = 14500 سم 3. علاوة على ذلك ، يجب تقسيم حجم المبرد على مساحة المقطع العرضي. نحصل على طول المبرد المطلوب = 2 متر.

1. يمكنك إحضار الفروق الدقيقة الخاصة بك في تصميم البطارية: إذا كنت تواجه في كثير من الأحيان الهواء في الأنابيب ، أو تجميد الماء أو سائل التسخين ، أو المطرقة المائية ، فقم بتركيب رافعة خاصة من النوع الدوار. في الوقت المناسب ، يمكنك بسهولة استعادة الضغط في النظام.
2. يمكن أن تكون البطارية مع أي عدد من الأقسام. كل هذا يتوقف على نوع الغرفة التي سيتم إرفاقها بها:

• في غرفة كبيرة (أكثر من 30 مترًا مربعًا) ، يُنصح بتركيب مبرد من ثلاثة أقسام ؛
• في غرفة النوم أو الدراسة أو غرفة الأطفال يكفي قسمان ؛
• بالنسبة للأقبية والمستودعات والمخازن ، حيث يكون من الضروري الحفاظ على درجة حرارة موجبة دنيا في أي وقت من السنة ، يمكن أيضًا تركيب مبرد أحادي المقطع.

1. قبل أن تبدأ العمل مع المطحنة ، قم بتحرير مساحة من حولك. تأكد من أن سلك التمديد على مسافة آمنة.

ملاحظة المتخصص: تذكر السلامة عند العمل باستخدام الأدوات الكهربائية!

خذ أنبوبًا ذا قطر كبير واقطعه إلى 3 أجزاء متساوية.
في كل جزء ، قم بعمل ثقوب بزاوية 180 درجة وقطر 2.5 سم ، بأداة كهربائية مزودة بفوهة باليه

انتبه إلى المسافة بين الثقوب: يجب القيام بذلك بقياس 5 سم من النهاية على كلا الجانبين. نتيجة لذلك ، ستحصل على تصميم توجد فيه الثقوب في كل من الجزء السفلي والجزء العلوي من الأنبوب.
نظف الأنابيب والحواف الحادة للفتحات باستخدام ورق الصنفرة الخشن من الرقائق المعدنية.
بعد ذلك ، خذ أنبوبًا رفيعًا بقطر 20 سم وقم بقياسه في المنتصف

ثم قم بتقطيعها بمطحنة لعمل قطعتين بطول 10 سم ، قم بلحام هذه القطع من الأنابيب بهيكل الأنابيب الكبيرة ، حتى تحصل على نظام تدوير ماء صليبي الشكل.
قطع قضبان رقيقة ولحام الجانب الآخر من هيكل الأنبوب الكبير. وبالتالي ، ستحصل على إطار صلب وثابت يمكنه تحمل ضغط الماء القوي.
لإصلاح الإطار الناتج ، قم بتثبيت الرافعات: يتم لحام حبال واحدة بالمدخل ، والثانية بالمخرج.

من المفيد أن تعرف: للتحقق من عدم وجود تسرب في المبرد ، من الضروري إغلاق المنفذ السفلي بمقبس. صب الماء في الصرف العلوي ولاحظ: إذا كان لا يزال هناك تسرب ، فقم بتصريف الماء وجفف المبرد ولحم الفجوة.

إذا كان لديك تدفئة مركزية أو بخار ، فيمكنك صنع بطارية من أنابيب المياه البلاستيكية العادية. فهي خفيفة الوزن ومنخفضة التكلفة وسريعة التركيب.

لزيادة درجة الحرارة في غرفة المعيشة أو الشقة ، يتم لحام هيكل الأنابيب ببطارية جاهزة. تخضع هذه التلاعبات للاتفاق مع كبير المهندسين في ZhES والتسجيل لدى المرافق العامة.

يكمن خطر تنفيذ هذا النوع من العمل من قبل متخصص غير كفء في أن السجلات ستسجل انخفاضًا في الضغط وسيؤدي هذا "العمل" إلى تهوية نظام إمداد المياه للمبنى السكني بأكمله. لتجنب المتاعب ، يجب عليك إيقاف تشغيل مصدر المياه تمامًا وسد المداخل.

من المهم أن تعرف: لا ينبغي بأي حال من الأحوال تضمين هياكل محلية الصنع دون وجود متخصص. يمكن أن تؤدي مطرقة الماء الحادة إلى إزالة الضغط من المبرد الملحوم

كما أوضحت الممارسة ، هناك حاجة إلى 15-16 ضلع بطارية لمساحة 20 مترًا مربعًا. هذا يكفي للحفاظ على درجة الحرارة المثلى +20 درجة مئوية.

شاهد الفيديو الذي يشرح فيه الأخصائي كيف يمكنك صنع مبرد تدفئة بيديك:

التصميم والفيزياء

أذكر من المدرسة: أفضل طريقة لانبعاث الإشعاع وامتصاصه هو الجسم الأسود تمامًا. يجب أن تمتص الشاشة الخارجية الأشعة تحت الحمراء من البطارية ثم تشعها في الغرفة. للقيام بذلك ، أولاً ، يجب أن يكون لديه موصلية حرارية جيدة حتى لا يعود IR الممتص مرة أخرى. ثانيًا ، كلما كان اللون أغمق ، كان ذلك أفضل. كيفية تزيين البطارية من الخارج هي في الأساس مسألة ذوق ؛ لكن الجانب السفلي من الشاشة في أي حال يجب أن يكون مطلي باللون الأسود.

دعنا نوضح بمثال: لنفترض أن الشاشة سوداء ؛ معامل امتصاص الأشعة تحت الحمراء k = 0.8. يمتص الإشعاع من جانب واحد ويشع على كلا الجانبين. كما أن الموصلية الحرارية لمادة الغربال ليست لانهائية. سوف يعمل الإشعاع الخلفي أيضًا على تسخين البطارية ، وسوف يشع بقوة أكبر. الحساب الدقيق معقد للغاية ، ويتطلب معرفة الرياضيات المتقدمة ، لكن النتيجة النهائية بسيطة: 1 مقسومًا على الجذر التربيعي لـ 2 مضروبًا في مربع k. أي 0.707x0.64 = 0.453 من تدفق الأشعة تحت الحمراء المنتظم سوف يدخل الغرفة.

هذا بالفعل أقل مما "يسحب" المبرد المصنوع من الألومنيوم بقنوات محددة مع انتقال حراري أسوأ. مع وجود شاشة ساطعة ، سيزداد انتقال الحرارة إلى الغرفة سوءًا. أين تذهب الحرارة غير المستخدمة؟ يذهب إلى أنبوب الإرجاع ، لكنك لا تزال تدفع ثمنه. هل يمكن تصحيح الأمر؟ نعم تستطيع. بادئ ذي بدء - حماية حرارية إضافية من الحائط.

إنتاج بطارية تسخين من أنبوب جانبي

مشعاع التدفئة هو جهاز لا تستطيع الشركات الصناعية صنعه فحسب ، بل يمكن أيضًا لأصحاب المنازل ، بما في ذلك المبتدئين في هذا العمل. صحيح أن الأخير سيضطر إلى قضاء الكثير من الوقت ، وأسهل طريقة هي صنع بطارية من أنبوب جانبي ذو شكل مقطعي مربع أو مستطيل. هذا لأنه لا يدور ويسهل قفله في مكانه ، مما يسمح لك بالتركيز على جميع أعمال اللحام والقطع.

جهاز مشعاع التدفئة من أنبوب الملف الشخصي هو كما يلي:

• 3 أنابيب أفقية
• 4 وصلات رأسية
• 6 مقابس
• الأكمام بخيوط داخلية ملحومة بنهايات الأنابيب العلوية والسفلية.

توضع عتبات رأسية في نهايات الأنابيب وتسمح بتدفق الماء من الأنبوب العلوي إلى الأسفل.

نحن نلحم الهيكل

تتم هذه العملية على النحو التالي:

1. يتم تركيب الأنابيب بأيديهم بحيث تتناسب الأنابيب المستديرة المقطوعة مقاس 10 سم فيما بينها. يجب أن "تنظر" الثقوب إلى الجانبين. يجب أن تكون نهايات الأنابيب الجانبية في خط مستقيم واحد.
2. يتم استبدال الألواح الخشبية أو الأشياء الأخرى (على سبيل المثال ، مفتاح ربط) أسفل الأنابيب المستديرة بحيث يتم وضع الأول وتثبيته بإحكام في الثقوب المصنوعة.
3. لحام أنبوب 25 مم. في مكانين أو ثلاثة ، يتم لحام الأنابيب في الأنابيب الجانبية. إذا تم عمل مساميرتين ، فيجب وضعهما بحيث يمثل الخط الفاصل بينهما قطر الأنبوب. إذا كنت تخطط لعمل ثلاث مسامير ، فسيتم تشتيتها بالتساوي على طول الأنبوب. باختيار إحدى هذه الطرق ، قم بإصلاح كل طرف من طرفي العبور.
4. لقد وضعوا الهيكل في وضع رأسي وشرعوا في لحام وصلات عبور الأنبوب الجانبي. يوصي الخبراء أولاً بعمل شق رفيع باستخدام تيار صغير. هذا سوف يملأ كل الفجوات. بعد ذلك ، تحتاج إلى عمل خط رئيسي سميك. قم بذلك عن طريق زيادة تيار اللحام. هذه النصيحة هي في المقام الأول للمبتدئين. يمكن للمحترفين عمل خط سميك ودائم وموثوق به على الفور. لذلك قم بغلي اللحامات في كل طرف من طرفي العبور.
5. يقومون بتنظيف الجزء الداخلي من الهيكل المصنوع من الحطام المعدني والخبث.
6. يتم تطبيق المقابس (المستطيلات أو المربعات المقطوعة من الصفائح المعدنية) على نهايات الأنابيب الجانبية ويتم إمساكها بنفس طريقة وصلات العبور.
7. سدادات اللحام في نهايات قاعدة المبرد. في النهاية ، تحصل على تصميم تقريبي ، ما زلت بحاجة لعمل ثقوب لمدخل ومخرج المياه.
8. اللحامات المعالجة. يتم هدم أجزاء من اللحامات التي تبرز كثيرًا بمطرقة ، والتي يمكن أن تقع بالقرب من مفتاح الرادياتير. قد يعمل مفتاح ربط كبير بدلاً من المطرقة. بعد ذلك ، يتم معالجة كل خط بمطحنة. سيجعلها الصنفرة سلسة.
9. يتم حفر الثقوب في المبرد شبه النهائي اعتمادًا على كيفية توصيله. بشكل عام ، من المستحسن عمل أربعة ثقوب. سيتم إغلاق لا لزوم لها مع كعب. ثم ، إذا لزم الأمر ، سيتم استخدامه. يمكن عمل ثقوب في نهايات الأنابيب أو في أسفل وأعلى جوانب الهيكل الذي تم إنشاؤه. مرة أخرى ، كل هذا يتوقف على ميزات الاتصال. إذا كانت الثقوب يجب أن تكون في نهايات الأنابيب الجانبية ، فلن يتم صنعها في وسط النهايات. يتم وضع الثقوب العلوية بالقرب من الجزء العلوي من الهيكل ، بينما الثقوب السفلية - أقرب إلى الأسفل.
10. الوصلات المقطوعة إلى النصف بمقدار 15 مم ملحومة بالفتحات المصنوعة. يتم الاستيلاء عليها أولاً ، ثم يتم عمل خط اللحام الرئيسي. أدناه ، بدلاً من السقوط ، يمكنك استخدام الركبتين الانتقاليتين. بالطبع ، في نهاية كل منهم يجب أن يكون موضوعًا داخليًا.
11. يقومون بتنظيف جميع اللحامات ، وسد ثلاثة ثقوب ، وسكب الماء في المبرد خلال الفتحة الأخيرة. يجب أن يكون الماء تحت الضغط. يمكنك ضخ الهواء. في أي حال ، تحقق من موثوقية اللحامات. إذا كانت هناك مناطق مشكلة ، يتم تمييزها ثم غليها بشكل إضافي ، بعد تصريف المياه قبل ذلك. إذا لم يكن كذلك ، فهذا جيد.
12. نظف السطح الخارجي. يقومون بمعالجتها ، أو بالأحرى غسلها بمزيل الشحوم ودهانها بطلاء مقاوم للحرارة ، والذي يقف بجانب الأدوات ومفتاح الرادياتير.
13. يتم تثبيت رافعة Mayevsky في إحدى الفتحات العلوية (يتم وضع المفتاح في مكان آمن وفي نفس الوقت يمكن الوصول إليه). يمكنك أيضًا إصلاح صمام الإغلاق.

مواد التصنيع

من الممكن تمامًا صنع المنتجات بأيديكم باستخدام أنواع مختلفة من المواد. تحدد خصائص المادة ميزاتها التقنية.

على سبيل المثال ، يمكن طلاء الستائر المعدنية بأي لون. يؤدون وظائفهم الوقائية بشكل مثالي وتبدو رائعة.

باستخدام تقنية التثقيب ، يمكنك إنشاء تأثير غير عادي ومثير للاهتمام. نموذج الفولاذ والألمنيوم سهل التركيب للغاية. يبدو المنتج المصنوع من الخشب مثيرًا للإعجاب في أي مكان داخلي.

بالنسبة لأولئك الذين يرغبون في إنشاء عنصر زخرفة مماثل بأيديهم ، من الأفضل استخدام المواد المتاحة:

إنها مادة غير مكلفة ذات توصيل حراري منخفض. تسخن بشكل غير متساو ولديها القليل من القوة. العمل مع البلاستيك صعب للغاية. يجب أن يكون البلاستيك سميكًا لأن المادة الرقيقة منخفضة القوة.

قد تطلق مواد سامة عند تسخينها. المنتجات المصنوعة من هذه المواد الخام خفيفة الوزن ومقاومة للرطوبة ولا تتعرض للتآكل ولا تسخن كثيرًا.

عند اختيار مادة لمنتج زخرفي ، يجب أن يتذكر المرء ليس فقط المظهر الجذاب ، ولكن أيضًا المناخ المحلي في الغرفة. لذلك ، من الضروري اختيار المثبط مع الحد الأدنى من السطح وترك مساحة صغيرة من الأرض لحركة الهواء.

يمكن طلاء المنتجات الخشبية بأي لون وتزيينها برسومات فنية. يمكن صنع أربعة أنواع من الصناديق من الخشب. على سبيل المثال ، دالتون ، دوائر ، قفص وعلى شكل ستائر. تبدو الأجزاء الداخلية ذات العناصر الخشبية مبهجة للغاية من الناحية الجمالية وتتناسب بشكل جيد مع المواد الأخرى.

أفضل أنواع الأخشاب لمثل هذه المنتجات هي خشب الزان والبلوط. إنها متينة وموثوقة. يمكن تلوينها ورسمها بالمينا.حتى لا تتداخل الشبكات مع دوران الحرارة ، لا يتم تركيبها على الأرض ، ولكن على مسافة ما فوق سطحها. من أجل مرور الهواء الدافئ بشكل أفضل ، يتم عمل ثقوب معينة في الجزء العلوي من الصندوق.

يمكن تصنيع الأسوار بأسعار معقولة من قماش الرف. هذا عنصر أنيق ممتاز يمرر الهواء الدافئ بشكل مثالي ويؤدي وظيفة الحماية.

يتمتع المعدن بموصلية حرارية عالية ، ولكن يجب أن تكون قادرًا على التعامل معه. هذه مادة ممتازة لتصميم محلي الصنع. يمكن صنع نوعين من المنتجات منه: مختوم ولحام.

تبدو مخمدات الفولاذ المقاوم للصدأ أكثر أناقة وجمالا. يمكنهم تغطية كل من البطارية والمبرد بالكامل. وهي مقسمة إلى 3 أنواع: بجدارين جانبيين ، بجدار واحد وبدون جدار جانبي. يعتمد اختيار الخيار على كيفية توصيل جهاز التسخين.

لا يتداخل العنصر المعدني مع نقل الحرارة عالي الجودة. الصندوق ، المصنوع من الألومنيوم أو شبكة الفولاذ ، ينقل الحرارة بشكل مثالي. هذه المنتجات سهلة التركيب للغاية. إنها مصممة بأنماط مختلفة. على سبيل المثال ، شبكة مخرمة أو قماش صلب مع مساحة مفتوحة.

توفر ألواح MDF مجموعة متنوعة من الزخرفة.

إنها مصنوعة من أجزاء مثقبة ومجهزة بإطار زخرفي. هذه النماذج مناسبة لأنظمة التدفئة المختلفة. يمكنهم تزيين كل من مشعات الحديد الزهر والمعدنين.

يمكن استخدام هذه المواد لصنع درابزين حصري للمشعات. يمكن أن يكون الزجاج في هذه الحالة من الزجاج الملون وخفف. يتم تطبيق نمط معين على السطح. عناصر التصميم هذه مصنوعة من مواد خام متينة بشكل خاص بسماكة جدار لا تقل عن 8 مم. يكاد يكون من المستحيل كسرها.

حواف المنتج مصقولة بعناية ، مما يجعلها آمنة وذات قوة كبيرة. يتم وضع مادة خاصة على سطح الزجاج ، لها خصائص وقائية وتسمح لك باستخدام المنظفات العادية في المستقبل.

ينقل الزجاج أشعة الشمس بشكل مثالي ولا يقلل من الحمل الحراري. وإذا لزم الأمر ، يتم تنفيذ أعمال التفكيك بسهولة وبسرعة.

هناك نوع آخر من الزجاج - أكريليك. يحتوي زجاج الأكريليك على مجموعة متنوعة من الألوان ويمكن تحويله بسهولة. يمكن أن تكون الشاشات غير لامعة وشفافة وعادية. يمكن إرفاق إضاءة LED بها.

كيف يسخن

يتم نقل الحرارة من البطارية إلى الغرفة بسبب تدفق الهواء الساخن - الحمل الحراري - وعن طريق الإشعاع في نطاق الأشعة تحت الحمراء (IR) للإشعاع الكهرومغناطيسي. تختلف نسبة الإشعاع والحمل حسب درجة حرارة الماء الساخن في النظام والظروف الخارجية وتصميم المبرد.

"متناسق"

يسخن "الحديد الزهر" القديم في الخريف أو الشتاء المعتدل بسبب الحمل الحراري. مع التسخين المكثف (درجة حرارة المبرد +50 درجة أو أكثر) ، تعطي الأشعة تحت الحمراء نسبة كبيرة من تدفق الحرارة إلى الغرفة. في الوقت الحاضر ، في بعض المناطق ، يبدو مثل هذا الموقف مجردًا ورائعًا ، لكن الناس من الأجيال الأكبر سنا والوسطى يتذكرون كيف كان من المستحيل لمس البطاريات في فصل الشتاء القاسي.

لمحة عن الألومنيوم

شاشة جيدة لرادياتير التدفئة

تعمل المشعات الحديثة بنفس الطريقة ، لكنها قادرة على التكيف مع الظروف الخارجية إلى حد ما. إذا تم إعاقة دوران الهواء في القنوات بواسطة شيء ما (على سبيل المثال ، ستارة) ، يتم إعادة توزيع تدفق الحرارة في الكتلة المعدنية باتجاه الألواح المسطحة الأمامية ، ويتحول المبرد إلى وضع الإشعاع الحراري. يتم تحقيق ذلك من خلال المحاكاة العددية الدقيقة للرادياتير على أجهزة الكمبيوتر القوية.

يتضح من هذا: يجب ألا توفر شاشة الرادياتير دوران الهواء فحسب ، بل توفر أيضًا نقل الأشعة تحت الحمراء إلى الخارج. يتم تحقيق ذلك بطريقتين ، انظر القسم التالي.

وفقًا للحمل الحراري ، الاستنتاج بسيط: يجب ألا تكون اللوحة الأمامية للشاشة الصحيحة صماء أو بها ثقوب صغيرة نادرة. الشاشة الجيدة عبارة عن شبكة بطارية ، متناثرة إلى حد ما وبها مساحة كبيرة فوق المبدد الحراري (انظر الصورة على اليمين). ولكن لضمان نقل الحرارة ليس أقل من المعتاد في المساحة الخالية ، فهذا لا يكفي.

المواد والأدوات

لعمل شاشة بطارية ، ستحتاج إلى: منشار ، قلم رصاص ، مسطرة ، شريط قياس ، مطرقة ، مثقاب. يمكن استبدال المنشار بمنشار كهربائي. تحتاج أيضًا إلى مسامير بطول مناسب ومسامير صغيرة ، وكذلك زوايا معدنية. لإرفاق الشاشة بالحائط ، ستحتاج إلى علّافتين (تُستخدمان عادةً لخزائن الحائط) ومسامير وتد من القطر المناسب.

يسهل صنع شاشة البطارية من الخشب أو اللوح (عادي أو مصفح) أو الخشب الرقائقي السميك. في الوقت نفسه ، يمكن بالفعل شراء الجزء الأمامي - لوحة الشاشة - جاهزًا في المتجر ، أو يمكنك صنعه بنفسك ، على سبيل المثال ، لف حافة الأثاث على شكل "شعرية" (مع قاع طبقة من الغراء الحراري).

ملحوظة! كلما كانت المساحة الإجمالية للفتحات الموجودة في لوحة الشاشة أصغر ، زادت درجة حرارة البطارية في المنزل. ملحوظة! إذا قررت استخدام مواد ليس لها جانب أمامي جميل لتصنيع الشاشة ، فمن الأفضل لصق المنتج النهائي بورق حائط ذاتي اللصق بلون مناسب

ملحوظة! إذا قررت استخدام مواد ليس لها جانب أمامي جميل لتصنيع الشاشة ، فمن الأفضل لصق المنتج النهائي بورق حائط ذاتي اللصق بلون مناسب. لإنشاء شاشة عاكسة للحرارة خلف البطارية ، ستحتاج إلى ركيزة من رقائق البوليسترين بأي سمك ومقص وغراء (يمكنك استخدام Bustilat أو PVA)

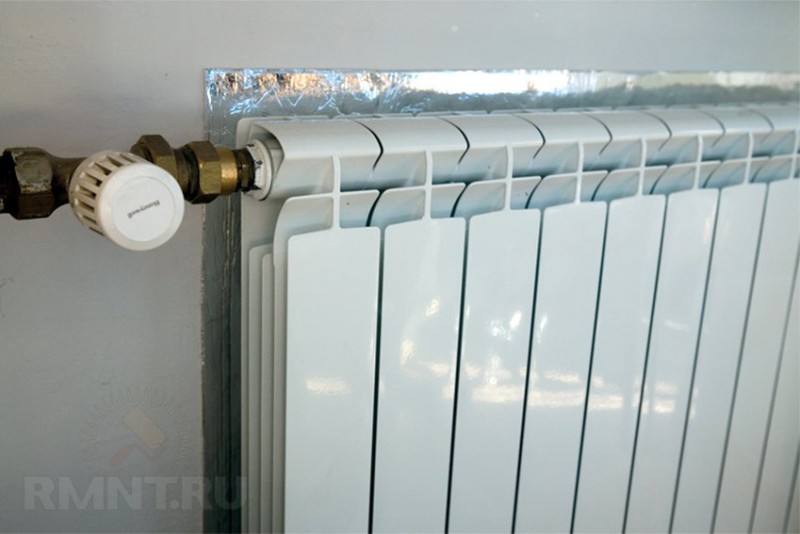

لإنشاء شاشة عاكسة للحرارة خلف البطارية ، ستحتاج إلى ركيزة من رقائق البوليسترين بأي سمك ومقص وغراء (يمكنك استخدام Bustilat أو PVA).

كيف نفعل

إطار شاشة للبطارية

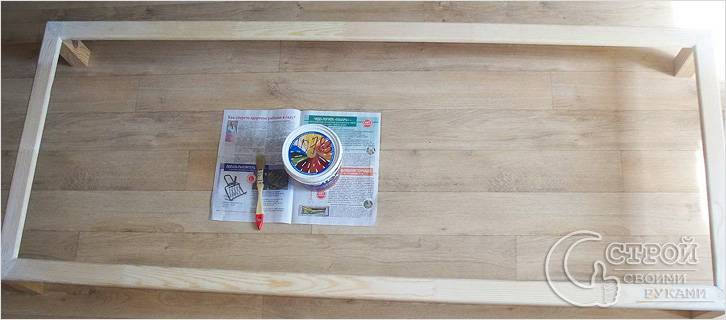

• أولاً ، يجب أن تقرر تصميم الشاشة الخاصة بالبطارية: يمكن تركيبها أو وضعها على الأرض في الغرفة.
