جدران Firebox

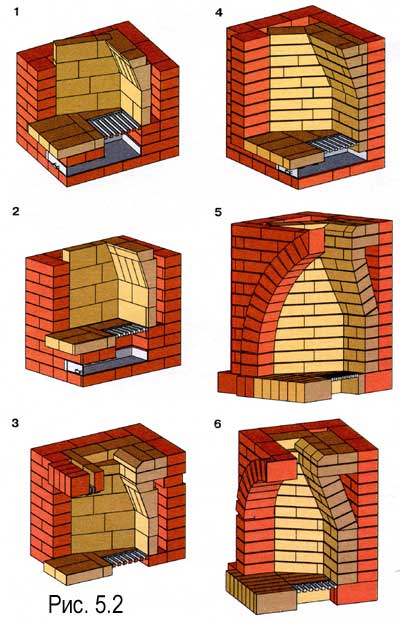

يتم وضع جدران صندوق النار الخاص بالمواقد مع زيادة نقل الحرارة (الشكل 5.2 ، 1-3) "على الحافة" بمسافة بادئة 6 سم من جسم الموقد لتشكيل غرفة هواء خلف الجدران. يتم تثبيت الجدران الجانبية لصندوق النار العلوي 1 ، وفقًا لتوصيات تصميم الموقد الكلاسيكي ، بزاوية طفيفة فيما يتعلق بالجدران الجانبية لجسم الموقد. ومع ذلك ، تُظهر التجربة أنه لا يمكن العثور على الموضع الزاوي الأمثل للجدران (على التوالي ، للعثور على الزاوية التي تحدد هذا الموضع) في مواقد مجموعة صغيرة (A = 51 سم و A = 63 سم) والتأثير من دورهم لا يزال عمليا صفر.
تذكر أن دوران جدران صندوق الاحتراق يتم لعكس الحرارة بشكل أفضل في الغرفة. يعتقد بعض الخبراء أنه من الأفضل استخدام قلب الجدران لدعم عملية احتراق الوقود ، لذلك يحاولون تركيز هذا الاتجاه في منتصف صندوق الاحتراق. لهذا السبب (بسبب انخفاض الكفاءة) في الموقد 2 (هذا هو الموقد A = 51 سم) ، يتم وضع الجدران الجانبية لصندوق الاحتراق دون الدوران ، فهي متوازية مع جدران جسم الموقد.
صورة مختلفة في صندوق النار لمواقد المجموعات المتوسطة والكبيرة ، كما يتضح من صناديق النار على اليمين (4-6). ولكن حتى في هذه الحالات ، من غير العملي التحديد المسبق لزاوية معينة تحدد موضع الجدران الجانبية لصندوق الاحتراق. من الواضح أنه لن يعتمد فقط على عرض البوابة (الحجم أ) ، ولكن أيضًا على العمق المختار لجسم الموقد (على التوالي ، عمق صندوق الاحتراق). بالنسبة للمواقد المتوسطة والكبيرة ، يمكن أن تختلف هذه القيم بشكل كبير. في مثالنا ، يبلغ عمق جسم الموقد 2.5 طوبة ، ويمكن أن يكون 3.0 طوبًا ، مما قد يؤثر أيضًا على اختيار الموضع الزاوي لجدران صندوق الاحتراق.
لذلك ، بالنسبة للمواقد ذات المجموعات المتوسطة والكبيرة ، من غير العملي أيضًا تعيين الزاوية المحددة مسبقًا ، وعادة ما تكون ~ 30 درجة. من الأفضل ترك القرار لتقدير المصمم أو المقاول.
الجدار الخلفي لصندوق الاحتراق
يجب ربط بداية البناء الخاص به (صفان لكل حافة للمواقد على اليسار و 4 و 5 صفوف لصناديق الاحتراق على اليمين) مع الجدران الجانبية لصندوق الاحتراق ، وهذا صعب نوعًا ما ، ولكن المشكلة تكمن يتم حلها عن طريق التشذيب المناسب للطوب.
دعنا ننتبه إلى الاستثناء الذي تم إجراؤه مع صندوق الاحتراق رقم 4: لوضع الصفوف الأربعة الأولى ، تم نشر نصفين من الطوب على طول: تم استخدام 250 × 60 مم. يؤدي هذا إلى إطلاق 6 سم إضافية من عمق صندوق الاحتراق ، وبصورة أدق ، موقدها لصالح وضع مدفأة (هذا في ظروف يكون فيها عمق صندوق الاحتراق ، على التوالي ، والموقد ، أيضًا ، ضئيلاً)
Firebox رقم 4 هو الوحيد الذي يتم فيه وضع الجدار الخلفي المائل في صفوف أفقية ، ويتشكل السطح المائل للجدار بسبب القطع المائل للطوب (20)ا من العمودي). وفقًا لذلك ، يتم ربط الطوب المتطرف بالجدران الجانبية ، والتي توضع بشطبة. نتيجة لذلك ، يتلقى صندوق الاحتراق بأكمله صفات القوة: في ظل أحمال درجة الحرارة ، لا يشكل تشققات وشقوق ، والتي يمكن أن تمر من خلالها عندما ينهار المحلول (في حالة الحلول السيئة منخفضة الجودة).
الصفحات: - - | - - | - - | - - | - - | - - | - -
القواعد التي يجب وضعها في الاعتبار عند بناء الموقد
يشبه بناء مدفأة على الوجهين بيديك تقريبًا وضع مدفأة عادية ، والفرق الوحيد هو أنك تحتاج إلى تجهيزها ببابين مجهزين بزجاج مقاوم للحرارة. بالإضافة إلى ذلك ، يمكنك شراء مدفأة جاهزة على الوجهين من متجر متخصص ، وبعد ذلك سيكون عليك فقط وضع الأساس لها ووضع المدخنة بيديك.
هناك العديد من القواعد المهمة جدًا التي لا يجب نسيانها أبدًا عند بناء الموقد:
كلتا الغرفتين ، حيث تذهب أبواب المدفأة على الوجهين ، لا ينبغي أن يكونا من خلال المشي. بالإضافة إلى ذلك ، لا ينبغي وضع صندوق النار بجوار الباب أو النوافذ في الغرفة.
هذا مهم ليس فقط من وجهة نظر الراحة ، ولكي نكون صادقين ، من الصعب الجلوس بكل وسائل الراحة بالقرب من الباب ، ولكنه مهم أيضًا من وجهة نظر السلامة من الحرائق في الموقد.
إذا اخترت نوع مدفأة مثبتة على الحائط ، فعليك أن تتذكر أنه يجب وضعها حصريًا بالقرب من جدار من الطوب.
- عند بناء مدفأة ، من الضروري حماية الأرضية الموجودة تحتها بعناية من التعرض لدرجات الحرارة المرتفعة. للقيام بذلك ، يمكنك استخدام الطوب المقاوم للحريق أو الصفائح المعدنية. يجب أن يكون حجم هذه المنصة أكبر بعدة سنتيمترات من حجم قاعدة الموقد.
- عند بناء مدفأة يجب مراعاة نسب معينة. على سبيل المثال ، يجب أن يكون عمق الموقد مرتبطًا بمنطقة الغرفة التي يوجد بها ، تقريبًا مثل 1 إلى 50. وفقًا لذلك ، إذا كنا نتحدث عن مدفأة ذات وجهين ، فإن كلا الغرفتين في التي تؤخذ في الاعتبار مخارج غرفة الاحتراق. ويجب ألا يتجاوز ارتفاع الموقد عمقه بأكثر من مرتين.
وأخيرًا ، هناك قاعدة أخرى مهمة جدًا ، والتي عادة ما يتم نسيانها من قبل أصحاب المنازل الريفية ، والتي تسعى جاهدة "للاختبار العملي" للهيكل الذي تم بناؤه بأيديهم في أسرع وقت ممكن. في المرة الأولى التي يمكنك فيها إشعال الموقد في موعد لا يتجاوز شهرًا بعد الانتهاء من بنائه
الحقيقة هي أن الهيكل بأكمله يجب أن يجف جيدًا. ويرجع وقت التجفيف الطويل هذا إلى حقيقة أن الطوب المبلل مسبقًا بالماء يستخدم في بناء الموقد. نعم ، والحل يحتاج إلى أن يجف. إذا أشعلت مدفأة دون انتظار أن تجف تمامًا ، فقد يتشقق البناء بأكمله ، ولن يستمر هذا التصميم طويلاً.
متطلبات المبنى
قبل أن تبني مدفأة في منزل أو في منزل ريفي بيديك ، يجب أن تتعرف على متطلبات المبنى لتثبيت هذا التصميم. من الأفضل توفير إمكانية التثبيت في مرحلة التصميم ، وسيكون من الممكن بناء مدفأة بيديك لاحقًا.
من الضروري مراعاة بعض الميزات:
- الأفران ضخمة ، وبالتالي فهي تتطلب أساسًا معززًا.
- إذا كان الفرن ممتلئًا ، فسيكون مفيدًا ليس فقط للطهي ، ولكن أيضًا لتدفئة الغرفة. من المستحسن أن يكون لديك مساحة كافية للفرن.
- سيكون تنفيذ العمل مكلفًا للغاية إذا كان عليك في المنزل النهائي تفكيك الأرضيات لإنشاء مدخنة.
- الموقد أسهل من بناء الموقد في منزل كامل. ومع ذلك ، على الرغم من أنه أخف من الموقد ، إلا أنه قد يتطلب أساسًا معززًا.
- من الناحية الهيكلية ، يكون إدراج الموقد أبسط من الفرن ، ويتطلب مساحة أقل ويتم تركيبه بشكل أسرع.
