أفران ذات طابقين

مخطط لبناء فرن واحد من طابقين

ضع في اعتبارك كيفية صنع موقد يمتد على طابقين. هذا مشروع ناجح للغاية - فعال واقتصادي.

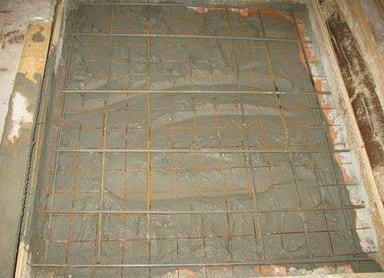

بناء الأساس

مثل هذا الهيكل أثقل بكثير من الهيكل التقليدي أحادي الطبقة. لذلك ، عليك أن تعتني بأساس قوي. يجب أن تكون أكبر قليلاً من قاعدة الموقد. نظرًا لأن أبعاد الأخير وفقًا للمشروع تبلغ 900 × 900 مم ، فإن أبعاد "الوسادة" تبلغ 1000 × 1000 مم.

سوف تحتاج:

• الاسمنت / الرمل / الحصى ؛
• لوحات سطح السفينة
• توصيلات؛
• مواد العزل المائي (على سبيل المثال ، مواد التسقيف).

يمكن أن تكون القاعدة إما محاذية للأرضية أو ترتفع فوقها بعدة سنتيمترات. مخطط الأساس بسيط - أولاً يصنعون وسادة رملية ، ثم يصنعون القوالب ويقومون بتثبيت التعزيز ، ثم يُسكب الهيكل بالخرسانة.

بعد صب الأساس ، يجب السماح له بالوقوف - حوالي شهر. ثم القاعدة مقاومة للماء. للقيام بذلك ، ضع لوح تسقيف - 1 أو 2-3. فقط بعد ذلك يتم وضع فرن التسخين على طابقين. يجب أن يكون سطح "الوسادة" أفقيًا تمامًا.

بناء الفرن

للبناء ، ستحتاج إلى مواد عالية الجودة وعناصر فرن إضافية. يتم عرض المبلغ المطلوب من كليهما في الجداول.

الجدول 1. عناصر البناء

الجدول 2. عناصر إضافية

ملاط البناء مصنوع من الطين والرمل. نسبة المكونات من 1: 1 إلى 1: 2. كل هذا يتوقف على نوع وجودة الطين. لتحديد النسبة الدقيقة ، يتم صنع العديد من كرات الهاون أو الكعك بنسب مختلفة من المكونات. بعد ذلك ، تُترك ليجف. تلك الكرات التي لم تتصدع تظهر المعلمات المثلى.

مخطط وضع في الصفوف (الأرقام تتوافق مع رقم الصف):

1. يعلق على طبقة العزل المائي. وضعت أولا جافة.
2. في الصف الثاني والثالث ، يتم تركيب باب منفاخ.
3. تركيب غرفة النار. طوب Fireclay قيد التقدم. تم تركيب أبواب غرف التنظيف هنا أيضًا.
4. يتم تثبيت سلك الأسبستوس على جوانب الجزء السفلي من صندوق الاحتراق. بعد ذلك ، سيتم تثبيت صر عليه.
5. قم بتركيب باب صندوق الاحتراق.
6. من الصف السابع إلى الصف العاشر - البناء وفقًا للمخطط.
7. زاوية متصلة بالأمام. هنا ، الفرن مغطى بموقد.
8. من هذا إلى الصف السادس عشر ، تم بناء غرفة الطهي.
9. زوايا التركيب التي تعمل كدعم لأعمال الطوب الصلبة.
10. هذا والصف التالي عبارة عن بناء صلب. يتم انتهاك النزاهة من خلال ثلاث فتحات للمدخنة المشار إليها في الرسم التخطيطي.
11. قم بتركيب باب غرفة التنظيف التالية. في الصف الثالث والعشرين ، تم وضع غرفة التجفيف.
12. سلسلة من الزوايا يرتكز عليها سقف الغرفة.
13. تركيب باب غرفة التنظيف. في الصف التاسع والعشرين - البناء حسب الرسم.
14. أحضر زوجًا من الصمامات.

يوضح الرسم البياني أنه بعد الصف الثامن والثلاثين يوجد ترقيم جديد. هذه الصفوف تنتمي إلى المستوى التالي. 1-26 صفًا - البناء وفقًا للرسم. في اليوم السابع والعشرين ، تم تثبيت الصمام النهائي. 27-30 - كل ذلك حسب الرسم. 31-32 - بداية المدخنة على السقف. إذا كان الأخير أعلى ، تتم إضافة الصفوف. يتم وضع جزء "سقف العلية" من المدخنة بطريقة مماثلة. إذا كان هناك علية ، فإن المخطط هو نفسه. عند الخروج - فرن من طابقين.

أفران على طابقين

تتمثل المهمة الرئيسية للموقد في بناء موقد من طابقين ، مع مراعاة خصائص الغرفة ، في توزيع الحرارة بطريقة لا تكون شديدة السخونة في الطابق الأول وليس أيضًا. البرد في الثانية. عند حساب الموقد ، عليك أن تتذكر أن الهواء الدافئ يرتفع ، مما يعني أن هناك حاجة إلى حرارة أقل لتسخين الطابق الثاني مقارنة بالطابق الأول. بناءً على ذلك ، في الطابق الأول ، يجب ألا تنجرف في طول كبير من القنوات ، ولكن من الأفضل حفظها في الطابق الثاني. إذا لم تكن الغرفة في الطابق الثاني كبيرة ، فإن الغطاء الذي يتراكم الحرارة بعد المرور عبر قنوات الطابق الأول سيكون كافياً للتدفئة.

لا ينبغي أن تكون الأفران المكونة من طابقين مجهزة بقنوات أفقية ، لأن هذا يبطئ بشكل كبير من معدل حركة الغازات ، وبالتالي يساهم في زيادة تكوين السخام. إذا كانت قنوات الدخان طويلة جدًا ، فقد تنخفض درجة حرارة الغازات عند مخرج الأنبوب إلى أقل من 100 درجة مئوية ، مما سيؤدي حتماً إلى تكوين المكثفات.

يجب أن يستقر موقد الطابق الثاني بالكامل على موقد الطابق الأول ، ويُمنع منعًا باتًا وضع موقد الطابق الثاني على عوارض الأرضيات الخشبية ، لأن المنزل الخشبي سيتقلص بمرور الوقت وسيؤدي إلى تمزيق البناء في تقاطع المواقد. يجب أن تكون أفران الطوب المكونة من طابقين مجهزة بصمام ذي شوط مباشر لتسهيل الاشتعال بعد انقطاع طويل بين الأفران. في حالة عدم سماح التصميم بصمام شوط مباشر ، يمكنك إشعال الفرن مسبقًا من خلال آخر باب تنظيف.

هل يمكن تدفئة الموقد في مبنى سكني؟ نعم ، تسمح تصميمات الأفران بالتدفئة حتى للمباني الكبيرة إلى حد ما ، إذا كان ارتفاعها لا يزيد عن طابقين.
هناك عدة خيارات لترتيب تدفئة المباني المكونة من طابقين ، وعلى الرغم من ظهور أنواع جديدة من المعدات ، فإن موقد التدفئة لا يتخلى عن مواقعه. يمكن استخدام الموقد كموقد وكمدفأة وكمرجل عادي يعمل بالوقود الصلب ، إذا كان مزودًا بدائرة مياه إضافية.

الأجهزة

ترد قائمة الأدوات والمواد اللازمة لبناء هذا الفرن في الجدول. 2. لا يختلف تصميمه في أي تعقيد معين ، لكنه يتطلب مؤهلات ودقة عالية بما فيه الكفاية من المؤدي.

يجب إيلاء اهتمام خاص لجودة البناء ليس فقط صندوق الاحتراق والجدران الخارجية للفرن ، ولكن أيضًا للقنوات الداخلية للمداخن ، نظرًا لأن الاتصال بين دوائر دخان الفرن غير المنصوص عليها في التصميم يمكن تؤدي إلى عدم قابليتها للتشغيل.

الجدول 1

خصائص فرن التسخين مزدوج الطوابق مع وقود واحد

أبعاد الفرن في الخطة:
قسم الوقود …………………………………… .. 890 × 1150 مم
درع من الدور الاول ……………………………………………………………. 770 × 1020 مم
درع الطابق H …………………………………………. 770 × 950 ملم
ارتفاع الفرن * ……………………………………………………………………………………………………………………………؛ 7150 مم
سطح مطلق للحرارة ………………………………………………………………………………… .. 20.0 متر مربع
متوسط ​​انتقال الحرارة بحريق فرن واحد في اليوم …………………………. 5500 كيلو كالوري / ساعة
إجمالي نقل الحرارة اليومي …………………………………………………………… .. ~ 132000 كيلو كالوري
كمية الوقود المحروق في اليوم (حطب جاف) ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ……………….
وقت نقل الحرارة بعد صندوق الاحتراق ................................................................................................... 24 ساعة
* يُشار إلى الارتفاع الكلي للفرن لارتفاع سقف 3.4 متر ، ويمكن تغييره بتقليل أو زيادة عدد الصفوف في البناء من 26 إلى 46 ومن 60 إلى 82 صفًا.

الجدول 2
قائمة الأجهزة والمواد

طوب أحمر صلب (مختار) ............................................................ 1900 قطعة.
الطوب الحراري……………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ............ 170 قطعة.
الطين الأحمر …………………………………………………………………………………………………………………. 2.1 م 3
طين حراري …………………………………………………………………………………………………………………………………. 0.2 م 3
الرمال ………………………………………………………………………………………………………………………………… 2.3 م 3
باب الفرن 350 × 350 مم …………………………………………………………………………………………… 1 قطعة.
باب منفاخ 135 × 120 مم …………………………………………………………………………………. 1 قطعة.
تنظيف الأبواب 135 × 120 مم ……………………………………………………………………………………. 5 قطع.
موقد الصمامات 130 × 260 مم …………………………………………………………………………………. 2 قطعة.
صفيحة ما قبل الفرن 500 × 700 مم ………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………
صر 400 × 400 مم ………………………………………………………………………… .. 1 قطعة.

1.
2.
3.
4.
5.
6.
7.

يعد تسخين منزل ريفي من طابقين بموقد أمرًا بسيطًا للغاية ، ولن يتطلب مثل هذا النظام أي موقف خاص تجاه نفسه. الشرط الوحيد الذي يجب مراعاته عند استخدام أي موقد: التسخين المنتظم. يعد تسخين الموقد لمنزل من طابقين مناسبًا جدًا للاستخدام ، ولكن سعر هذه السهولة سيكون تعقيد التثبيت ، لذلك ، قبل إنشاء نظام تدفئة للموقد ، من الضروري وضع خطة عمل دقيقة ومحددة.

يمكن أن يعمل تسخين الموقد بشكل مستقل ، وفي هذه الحالة ، لن يهدد نقص الوقود. صحيح ، يجب أن تأخذ دائمًا في الاعتبار حقيقة أن الموقد يشغل مساحة كبيرة إلى حد ما ، وتحتاج إلى التفكير في هذا مسبقًا.بالإضافة إلى ذلك ، نظرًا لكونه عنصرًا زخرفيًا ممتازًا للمنزل ، فإن درجة حرارة تشغيل الموقد يكاد يكون من المستحيل ضبطها ، وهذا هو سبب وجود توزيع غير متساوٍ للطاقة الحرارية.

اختيار الناقل الحراري وطريقة نقل الطاقة الحرارية

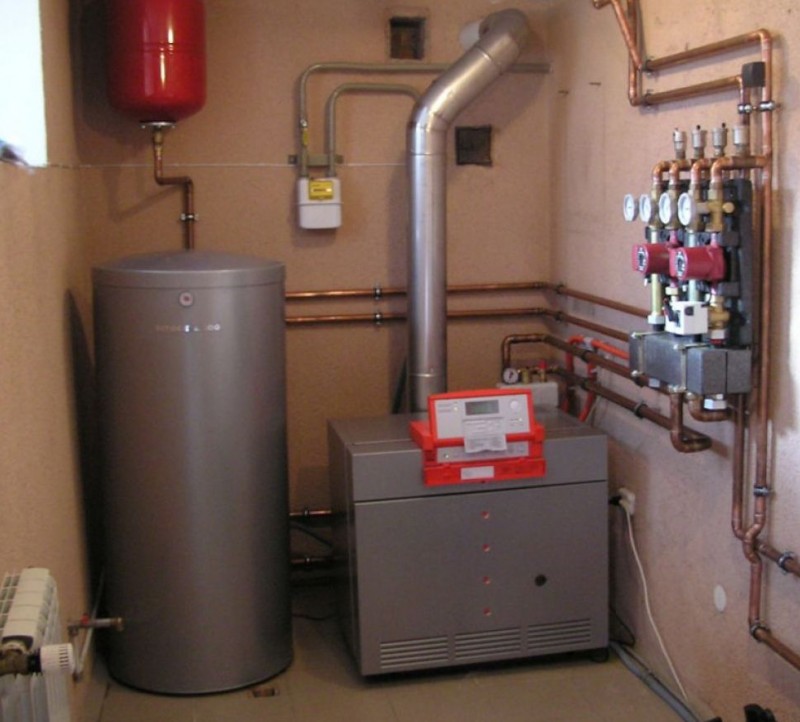

الحل الأكثر عقلانية في المنازل المكونة من طابقين ، حيث يوجد عدد كبير من الغرف وهناك تداخل بين الطوابق ، هو تنفيذ تسخين المياه. مع التكوين المعقد للمبنى ، في الغالبية العظمى من الحالات ، لا يوجد بديل لمثل هذه التدفئة. النظام عبارة عن هيكل دائري من الأنابيب يتدفق من خلالها المبرد ، ويتم نقل الحرارة عبر المشعات أو السخانات.

أيضًا ، يمكن ترتيب التدفئة بأرضية دافئة كمصدر إضافي أو فقط للحرارة. مبدأ عملها مشابه للتدفئة بالمشعات.

اختيار المبرد مهم للغاية

يعد استخدام التدفئة الأرضية ، التي تعمل بالكهرباء في مباني المنزل بأكمله ، خيارًا ممكنًا من الناحية النظرية. ومع ذلك ، فإن هذا يثير عددًا من المشاكل في تنفيذه. أولاً ، من وجهة نظر اقتصادية ، فإن التدفئة المنظمة بهذه الطريقة ليست مربحة دائمًا. ثانيًا ، هناك احتمال ألا يكون من الممكن تقنيًا تنفيذ مهمة تسخين الهواء.

أرضية دافئة

يمكن استخدام الهواء كحامل حرارة في المنازل متعددة المستويات. في هذه الحالة ، من الضروري حل مشكلة النقل. لتنفيذ مثل هذا المشروع ، يصبح من الضروري إنشاء نظام من القنوات في مساحة المبنى ، وكذلك تجهيزها بمراوح لضخ تدفق الهواء. بهذه الطريقة فقط يمكن للتدفئة المنظمة أن تضمن توصيل الحرارة إلى الغرف والغرف البعيدة الموجودة في الطابق الثاني.

تسخين وطبخ فرن من طابقين

يمكن لهذا الموقد المكون من طابقين تدفئة غرفتين في الطابق الأرضي وغرفة في العلية في منازل ريفية صغيرة. كما أن وجود موقد ذو شعلتين لا يسمح فقط بطهي الطعام إذا لزم الأمر ، ولكن أيضًا لتدفئة إحدى الغرف في الطابق الأرضي بسرعة. توضح الصورة عملية وضع الموقد والموقد بالشكل النهائي.

أرز. 1. رسم أقسام أفقية (أوامر) توضح شكل الطوب في كل صف.

من الصفوف من 1 إلى 4 ، يتم تشكيل مقلاة الرماد ، ويتم تثبيت باب المنفاخ.

في الصف الرابع إلى الخامس وضعوا أبواب التنظيف ، وفي الخامس وضعوا شبكة ، في اليوم السادس والثامن قاموا بتثبيت باب الفرن.

يتم تثبيت جميع الأبواب في البناء بقطر سلك. 2 مم ، كما يتم تغليف إطارات باب الفرن بالأسبستوس.

يرجى ملاحظة أنه داخل صندوق الاحتراق ، يمكن تبطين العتبة والجدران بطوب حراري موضوعة على ملاعق غير مربوطة بالباقي. يتم الحصول عليها "مستقلة" من البناء الرئيسي

أثناء إصلاح الفرن ، يمكن استبدالها بسهولة عن طريق إزالة الموقد أولاً.

موقد ذو شعلتين مثبت في الصف الحادي عشر. ونظرًا لأن طوله يزيد قليلاً عن طوبتين ونصف ، ثم في الصف الثاني عشر ، على اليسار واليمين ، يتم قطع أو قطع الطوب بحيث يمكن إزالة اللوح بحرية أثناء الإصلاح الحالي لصندوق الاحتراق.

يبلغ حجم قنوات الدخان العمودية 13.5 × 13.5 مم

عند التمديد ، يجب إيلاء اهتمام خاص للحشو الشامل لأسطحها الداخلية.

في الصفوف من 16 إلى 17 ، يتم تثبيت قطعة من الأنبوب بمقبس في البناء ، أو يتم تثبيت باب قياسي 140 × 140 مم لتهوية غرفة الطهي ، والتي يتم حظرها في الصف الثامن عشر مع وضع الطوب على زوايا فولاذية أو شرائط معدنية.

أرز. 2. منظر عام للفرن وأقسامه

في المساحة من الصف العشرين إلى الصف الرابع والعشرين ، يمكنك ، إذا رغبت في ذلك ، عمل رف مناسب للاحتياجات المنزلية المختلفة.

في الصفين 20-21 و 25-26 ، لتنظيف المقاطع الأفقية لمسار الدخان ، يجب تثبيت بابين آخرين للتنظيف أو وضع نصفين من الطوب بدلاً من ذلك.

في الصف 30 ، يتم تثبيت صمامين.

تم تصميم نسخة الفرن المقترحة هنا لمنزل يبلغ ارتفاع الأسقف في الطابق الأول 2 م 60 سم ، وفي الطابق الثاني لا يقل عن 2 م 40 سم.

يمكن تغيير تصميم الموقد بحيث يتناسب بسهولة مع غرفة ذات أبعاد أخرى ، إذا قمت بإضافة (أو تقليل) عدد الصفوف في البناء.

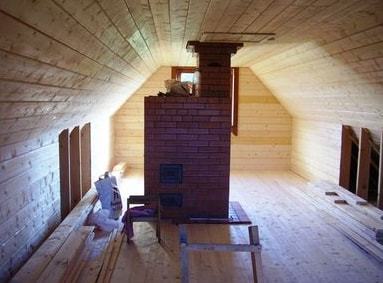

بعد الانتهاء من وضع زغب مكافحة الحرائق في السقف ، انتقل إلى وضع الطابق الثاني من الفرن مع تركيب باب التنظيف في الصف الثاني والثالث والصمامات في الصف السابع والعشرين.

من أجل إذابة الفرن ، من الضروري فتح جميع الصمامات. تبدأ الغازات الساخنة ، بعد أن مرت على موقد الطهي ، في التحرك في اتجاهين: على طول كتلة الفرن في الطابق الأول وعلى طول كتلة الطابق الثاني. وإذا أغلقت الصمام رقم 1 ، فستسخن كتلة الطابق الأول فقط. لتسخين كتلة الطابق الثاني ، يجب إغلاق الصمام رقم 2 ، ولكن يجب فتح الصمام رقم 1.

أود أن أحذرك: من الممكن أن تدخن من خلال فجوات إطارات الصمامات رقم 1 ورقم 2. لتجنب ذلك ، يوصى باستبدال هذه الصمامات بمخمدات دوارة (بوابة).

أرز. 3. خطة وضع الفرن.

لبناء مثل هذا الفرن (باستثناء الأنابيب والأساسات) ، يلزم استخدام المواد والأجهزة التالية:

طوب احمر M-150 - 1080 قطعة. الطين - 185 كجم. رمل - 77 دلو زاوية رقم (70 × 70 مم) 80 سم - 2 قطعة ؛ رقم 94 (40 × 40 مم) 80 سم - 6 قطع ؛ رقم 4 (40 × 40 مم) 40 سم - قطعتان. صب الفرن: باب الفرن - 1 قطعة. باب منفاخ - 1 جهاز كمبيوتر. باب للتنظيف - 5 قطع. صمام - 3 قطع. صر - 1 جهاز كمبيوتر. موقد ذو شعلتين - 1 جهاز كمبيوتر. أسلاك الفولاذ إلى ضياء. 2 مم - 20 م بقطر سلك أسبستوس. 5 مم - 10 م تسقيف - 1.5 م 2

النقاط المهمة المتعلقة بتركيب أنظمة تسخين الوقود الصلب

يجب اختيار مكان الفرن بعناية فائقة. من المستحسن أن يتم تركيبه على جدار حاملة. هذا يحسن أداء هذا الجهاز.

عندما تضطر إلى إنشاء موقد تدفئة لمبنى يتكون من عدة طوابق ، يجب أن تنتبه جيدًا لتصميم المسكن. لا يمكن تنفيذ تركيب معدات التدفئة إلا مع مراعاة خصائص الكوخ

إذا كان المنزل مبنيًا من الطوب ، فيمكن لعب دور الأساس للفرن بواسطة عوارض معدنية مدمجة في البناء. يتم ذلك باستخدام ملاط ​​خرساني.

ربما قررت أن تفعل كل شيء بنفسك. أود أن أحذرك من مثل هذه الخطوة. الحقيقة هي أن بناء الفرن يجب أن يتم بواسطة متخصصين. يمكن للنهج غير الماهر أن يؤثر بشكل خطير على خصائصه. حتى لا تضطر إلى دفع مبالغ زائدة ، من الأفضل استخدام خدمات متخصص في هذا المجال على الفور.

ميزات أنظمة تسخين الفرن

يجب أن يكون مفهوما أن تسخين الموقد هو نظام معقد نوعًا ما يتطلب مراعاة العديد من الفروق الدقيقة. إذا ارتكب السادة هذا الخطأ أو ذاك ، فسيتعين على مالك المنزل الدفع. أدناه سوف نتناول المشاكل المتكررة التي تنشأ بسبب البناء غير السليم لهيكل الفرن.

ما هي مزايا تدفئة منزل خاص بالخشب أو الجفت أو الفحم؟ يجب أن يلاحظ على الفور أنهم يختلفون في الحكم الذاتي. يمكن بناء الفرن في أي مكان. إنها لا تحتاج إلى الوصول إلى الاتصالات. هذا هو الخيار الوحيد المتاح في بعض المناطق.

إذا لم يكن هناك غاز رئيسي في موقع المنزل ، يمكن أن يصبح الموقد ، الذي يمكن أن يكون مستقلًا تمامًا ، خيارًا بديلاً للتدفئة. هذه التدفئة هي خيار كلاسيكي لتنظيم التدفئة في منزل خشبي.

مما لا شك فيه ، فإن تدفئة موقد منزل خاص لها عيوب أيضًا. يمكن شراء الحطب في كل مكان ، ولكن يجب تخزينه في مكان ما. من الواضح أن خزانة صغيرة ليست مناسبة. سيكون عليك بناء مبنى منفصل. ماذا أقول عن مكان المواد القابلة للاحتراق ، إذا كان الفرن نفسه يشغل مساحة كبيرة؟ بالإضافة إلى ذلك ، لتدفئة الغرفة باستخدام هذا الجهاز ، سيتعين عليك قضاء الكثير من الوقت.

يشغل الموقد مساحة كبيرة في منزل خشبي.كلما كانت أكبر ، كانت أكثر دفئًا. بمعنى آخر ، سيكون مريحًا حقًا في منزل ريفي كبير. على سبيل المثال ، سيكون تدفئة منزل خشبي بموقد مناسبًا إذا كانت هناك مساحة كافية في المبنى لاستيعابها.

غالبًا ما تؤدي الكفاءة المنخفضة لهذا الجهاز إلى البحث عن طريقة أخرى للحفاظ على درجة حرارة مريحة في المنزل. كقاعدة عامة ، تعتبر غلايات الغاز ، التي ذكرناها أعلاه ، بديلاً.

على الرغم من ذلك ، لا يزال الكثيرون يبنون أنظمة التدفئة هذه. ربما لا يرجع هذا إلى خصائص المستهلك الجيدة فحسب ، بل يرجع أيضًا إلى حقيقة أن الموقد يخلق راحة خاصة يصعب نقلها بالكلمات. يمكن الشعور به فقط. بالإضافة إلى ذلك ، فإن الطعام المطبوخ فيه يكتسب طعمًا فريدًا.

قائمة المواد

أعمال البناء بالطوب هي نسخة كلاسيكية من جهاز الفرن ، حيث يتم تسخين المواد بالتساوي وببطء.

• طوب أحمر واحد M-200 - 1600 قطعة ؛
• طوب النار Sh-8-250 قطعة ؛
• طوب النار إسفين الشكل Sh-44-100 قطعة ؛
• مخمد دخان 26 × 26 سم - 2 قطعة ؛
• مخمد دخان 13x26 سم - 3 قطع ؛
• المثبط (يتم تحديد الأبعاد محليًا) - 1 قطعة ؛
• موقد ذو شعلتين (يتم تحديد الأبعاد على طول الطريق) - 1 قطعة ؛
• صر 20x28 سم - 5 قطع ؛
• باب الفرن 21x25 سم - 1 قطعة ؛
• باب منفاخ 14x25 سم - 1 قطعة ؛
• باب التنظيف 7 × 13 سم - 2 قطعة ؛
• زاوية فولاذية 60 × 60 × 5 مليمتر - 1.5 م ؛
• شريط فولاذي 50 × 5 مليمتر - 20 م ؛
• طين الشاموت - 100 كجم ؛
• الرمل والطين العادي - يتم تحديد الكمية حسب الحاجة إلى المادة.

مزايا وعيوب تسخين الفرن

لكن نظام تسخين الفرن له أيضًا عدد من العيوب. أولاً ، الأبعاد والوزن: سيبدو الموقد المثبت في المنزل جيدًا ، لكن الانخفاض الكبير في المساحة القابلة للاستخدام سيظل ملحوظًا. يستلزم الوزن الكبير لهياكل الفرن وضع الأساس. ثانيًا ، النظام لديه وقت إحماء طويل. بالطبع ، هذه الجودة تعمل في كلا الاتجاهين ، لأن التسخين المطول في المستقبل يؤدي إلى تبريد طويل بنفس القدر. تعتبر كفاءة المواقد أيضًا من عيوبها ، حيث أن معظم الحرارة ستذهب إما إلى الأنبوب أو لتسخين الجدران.

يجب تغطية غطاء الطبقة الأولى ، لكن الفتحات الخاصة بتنظيفه وتنظيف الممرات السفلية موجودة في الطابق الثاني. يصنع الفرن والبطانة عادة من طوب النار ، ويجب وضع الورق المقوى البازلت بينهما. يساعد هذا الحل على منع حدوث تشققات محتملة في البناء.

فيديو حول تسخين الفرن:

الأنواع الرئيسية لأفران الطوب

لذلك ، بناءً على الوظائف التي يتم إجراؤها ، تنقسم أفران الطوب في المنازل الريفية إلى الأنواع الرئيسية التالية:

• مواقد التدفئة. كما تعلم ، فإن هذا الجهاز مخصص حصريًا لتسخين الهواء في الغرفة. يمكنها تدفئة غرفة واحدة أو المنزل بأكمله إذا كانت مدمجة في الحائط.
• أفران الطهي - يتم إنشاؤها لأغراض نفعية حصرية للطهي. بالإضافة إلى ذلك ، يمكن تجفيف الفطر والتوت والفواكه في فرن طهي من الطوب. غالبًا ما يتم تثبيت هذه المواقد في المطابخ الصيفية.
• أفران الطبخ والتدفئة. مبنى كلاسيكي لا يمكنه تدفئة الغرفة أو المنزل بأكمله فحسب ، بل يمكن استخدامه أيضًا لطهي الطعام. جهاز طهي متعدد الوظائف له تاريخ عريق.

تتيح لك التقنية القديمة لبناء أفران الطوب إنشاء جهاز عالي الكفاءة يعمل على تسخين الغرفة بسرعة ، وهو آمن للاستخدام وسيصبح مركز الثقل في المنزل بأكمله.

موقد التدفئة والطبخ

موقد روسي مع فرن ، يأمر وتشطيب

إنشاء الرسومات

الموقد الروسي مع مدفأة أمر نادر الحدوث. يجمع المخطط الذي سيتم النظر فيه بين موقد روسي وصندوق نيران ومدفأة.في حالة تنفيذ الموقد وفقًا للرسومات المرفقة ، يمكن للموقد تسخين ما يقرب من 40-50 مترًا مربعًا من مساحة المعيشة بسهولة.

تم بناء الموقد وفقًا لنظام "غطاء المحرك ذي الطابقين" ويتم تسخينه بشكل متساوٍ من جميع الجوانب.

يلبي تدفئة tepushka الروسية الحديثة (موقد) مع صندوق نيران بعض المتطلبات المنزلية. على موقد من الحديد الزهر ، من الممكن طهي مجموعة متنوعة من الأطعمة ، وفي البوتقة - أطباق المطبخ الروسي التقليدي. من المريح جدًا تجفيف مختلف الفواكه والفطر والتوت في الفرن.

يوفر هذا التصميم أريكة مريحة للغاية ، حيث قد تكون هناك مساحة كافية لشخصين بالغين إذا تم تركيب أرضيات خشبية عليها.

نوع من الموقد الروسي ، حيث توجد سقوف مقوسة للفتحات.

يحتوي الرسم على واجهة موقد روسي (خيار به سقوف مقوسة للفتحات).

من جانب الموقد عند قاعدة الفرن ، يتم ترتيب مكانة كبيرة جدًا يتم تسخينها من الأعلى ومن الجوانب. بادئ ذي بدء ، يتم ذلك بحيث يكون للفرن نقل حرارة كبير - ستتدفق كمية إضافية من الحرارة إلى الغرفة منه. في الشتاء ، قام أسلافنا بتدفئة الحيوانات الأليفة الصغيرة في درجة حرارة منخفضة مماثلة.

ستخزن رفوف الحطب المبنية على جوانب الموقد رقائق الخشب بحيث يمكن إشعال الموقد. في أماكن مختلفة من المصفوفة ، يتم توفير سبعة مواقد بأحجام مختلفة ، حيث يمكن تخزين أو تجفيف الأشياء الصغيرة بسهولة. بالإضافة إلى ذلك ، تزين المواقد الموقد: جنبًا إلى جنب مع سلسلة من الأرفف والأقواس ، ستضفي على الموقد مظهرًا أنيقًا.

إذا كانت هناك رغبة ، فمن الممكن استبدال بعض الأقواس بعتبات مستقيمة. يمكن أيضًا تزيين الموقد بأرفف وأقواس مصنوعة من الطوب بلون مختلف أو بلون أكثر كثافة.

أوضاع تشغيل الفرن

ظاهريًا ، لا تختلف "Teplushka" تقريبًا عن الموقد الروسي العادي. إلا أنه يوجد في إحدى الزوايا صندوق نيران.

يمكن تسخين tepushka الروسية في وضعين. باستخدام صندوق النار التقليدي (باللغة الروسية) ، ستحتاج إلى إزالة المخمد وفتح الصمام. من أجل التبديل إلى الوضع الثاني ، حيث يتم تسخين البوتقة بشكل مكثف إلى حد ما ، سيكون من الضروري فتح الصمامات ، وبعد ذلك باب الفرن الخاص بالموقد. في هذه الحالة ، يجب إغلاق أحد الصمامات وإغلاق البوتقة بمخمد. في مثل هذه الحالة ، سيكون باب الفرن بمثابة منفاخ.

من البوتقة ، يتم توجيه غازات المداخن عبر الصمامات المفتوحة إلى المدخنة.

يمكن تسخين فرن الطهي في ثلاثة أوضاع. يجب حرق الحطب على شبكة صندوق النار. في الوضع الأول ، تدخل غازات الدخان الساخن من خلال الصمامات المفتوحة والبرد مباشرة إلى المدخنة ، بينما تسخن فقط موقد وطوب غرفة الاحتراق.

يجب إغلاق الفم بمخمد حتى تنتقل غازات المداخن من البوتقة إلى غرفة التسخين السفلية للفرن.

لكي تتمكن محطة التسخين من التبديل إلى الوضع الثاني ، حيث يتم تسخين الأريكة والبوتقة ، ستحتاج إلى فتح أحد الصمامات وإغلاق الآخر. ثم يتم إغلاق البوتقة بمخمد. ستغير غازات الدخان الساخن اتجاهها وتدخل الفرن من خلال النافذة. بعد أن يسخن ، تدخل الغازات إلى المدخنة من خلال الصمامات المفتوحة.

للتبديل إلى الوضع الثالث ، ما عليك سوى إغلاق الصمام. ستغير غازات الدخان الساخنة الموجودة أمام النافذة اتجاهها وتنزل إلى مداخن التدفئة السفلية للموقد. بعد المرور على طول محيط الكتلة السفلية للموقد وإطلاق الحرارة في هذا المكان ، ستدخل غازات المداخن عبر النافذة إلى المدخنة ، وبعد ذلك ستذهب إلى الغلاف الجوي من خلال الصمام المفتوح. في الوضع الثالث ، سيتم تسخين الجزء السفلي من المحيط الخارجي والمكان الموجود أسفل الفرن بشكل مكثف.

فرن تدفئة منزل من طابقين

اليوم ، يقدم لنا يوري ميخائيلوفيتش كيشولكو ، صانع المواقد الوراثي ، نصائح حول تدفئة الموقد.قام والد يوري ميخائيلوفيتش ، صانع المواقد العصامي من منطقة فيتيبسك ، بتحسين مهاراته طوال حياته. منذ الطفولة المبكرة ، ساعد الابن والده ، واستوعب حكمة صناعة الفرن. اليوم ، يوري ميخائيلوفيتش هو مبدع ومتحمس حقيقي في مجاله ، حيث يضع بسهولة مواقد معقدة يمكنها تدفئة منزل من طابقين ، ومدافئ في غرف المعيشة الصغيرة.

عند ترتيب المواقد في الغرفة ، يجب أن يسعى المرء للتأكد من أنها تقع بشكل أساسي بالقرب من الجدران الرئيسية الداخلية. لا ينصح بتركيب الأفران بالقرب من الجدران الخارجية ، لأن هذا يعقد ويزيد من تكلفة بناء المداخن. إذا أمكن ، يجب أن يكون الموقد مفتوحًا ويسخن الغرفة بحرية. لتدفئة المطبخ وغرف المعيشة وغرف المرافق ، يجب تجميع المواقد في ما يسمى بالوحدة الحرارية. في هذه الحالة ، يتم دمج المداخن في رافعة واحدة من الطوب.

يمكن تركيب الأفران المدمجة والمداخن حتى 700 كجم مباشرة على أرضية صلبة. إذا لم يكن هذا كافيًا ، يتم تعزيز الأرضيات بعوارض إضافية. يتم وضع الأفران التي يزيد وزنها عن 700 كجم على الأساس. يتم دفن الأساس في الأرض بما لا يقل عن 0.5 - 0.6 متر للأفران المكونة من طابق واحد بدون أنابيب غلاف وما لا يقل عن متر واحد للأفران المكونة من طابقين وأنابيب الجذر. يجب ألا يكون أساس الفرن مرتبطًا بالبناء (الأساس) لجدار المبنى ، حيث من الممكن حدوث انكماش مختلف.

إذا كان لديك طابقين ...

يتم اختيار تصميمات قواعد أفران الطوابق العليا اعتمادًا على هياكل جدران المبنى والموقع النسبي للجدران الرئيسية واتجاه الأفران نفسها. أبسط حل هو تركيب فرن الطابق العلوي في فرن الأرضية السفلية ، ولكن عند إصلاح فرن الطابق الأول يصعب صيانة الفرن العلوي. لمزيد من التوزيع المتساوي للحمل على الفرن السفلي ، يتم وضع لوح خرساني مقوى (على مستوى التداخل الداخلي). في بعض الأحيان ، عند وضع الرفوف المصنوعة من الصلب المربّع أو الدائري أو الملفوف ، يتم تضمينها في مجموعة الفرن السفلي (عند الزوايا) ، ويتم تثبيت الأطراف السفلية للرفوف في قاعدة صلبة. من الأعلى ، تتكون منصة صلبة من قنوات وزوايا ، يتم تثبيت الفرن العلوي عليها.

في المباني المبنية من الطوب ، يتم استخدام تركيب المنتجات على قضبان أو عوارض فولاذية ذات أشكال مختلفة مدمجة في أعمال الطوب على عمق 38 سم على الأقل (طوبة ونصف). لمنع الطوب من الانهيار ، يتم التضمين بمساعدة الحشيات. تمتلئ المساحة بين الحزم بالخرسانة أو البناء الخفيف الوزن. عند وضع المواقد بأنفسهم ، من الأفضل استخدام الملاط الطيني ، عند تسخينه وتبريده ، سيعمل في انسجام مع الطوب ، مما يعني أن موقدك سيبقى سليماً وعملياً لسنوات عديدة. تم وضع الطوب على شكل قبو. يتم تثبيت الحزم بعلاقات. إذا كان لديك داشا ، لتسخين الطابق الثاني ، فمن الأفضل تثبيت غطاء أو درع صغير يتم تسخينه من موقد موجود في الطابق الأول. في بعض الأحيان يمكن ربط الدرع بمدفأة صغيرة (إذا سمح ارتفاع المدخنة). إذا كانت تدفئة الموقد هي التدفئة الرئيسية في منزلك ، فأنت بحاجة إلى خيار مع مواقد في الطابقين الأول والثاني ، والتي يمكن تسخينها بشكل منفصل. بناءً على ذلك ، يتم إنشاء مشروع منزل ، ويتم ربط الغرف ، وما إلى ذلك.

دعونا نفكر بالتفصيل في موقد تسخين من طبقتين سميك الجدران مع نقل الحرارة في الطابق الأول - 3.7 كيلو واط وفي الثانية - 2.7 كيلو واط ، أبعاده 64 × 115 سم.فرن أكبر مع فرن مدمج.

لا يتم إنتاج الطوب الحراري (شاموت) في بيلاروسيا. تباع فقط الطوب المستورد من الدول المجاورة. متوسط ​​سعرها 2000 روبل للقطعة الواحدة. يتم إنتاج بلاط أفران التبطين في بيلاروسيا بواسطة المؤسسة الوحيدة "Volkovyskstroy-materials" PUE. تم تصميم بلاط السيراميك للتكسية ووضع الأسطح الأمامية لمواقد التدفئة المنزلية والمواقد والمدافئ.

تصميم البلاط متين ودائم ومعلق بشكل آمن بالطوب. يُباع البلاط في مجموعات جاهزة ، وتبدأ تكلفته من 800 ألف روبل بيلاروسي لأبسط خيار.

تسخين الهواء

في هذه الفئة سنقوم بتضمين جميع طرق التسخين بدون وساطة المبرد - الماء والزيت ومانع التجمد وأي طرق أخرى. يتم تسخين الهواء في الغرفة عن طريق الاتصال المباشر بعنصر التسخين.

بوليريان

الفرن عبارة عن صندوق نيران محاط بأنابيب سميكة ذات نهايات مفتوحة لأعلى ولأسفل. تسخن الأنابيب وتوفر اختلاطًا بالحمل الحراري للهواء في الغرفة.

توجههم في اتجاهات مختلفة يسرع العملية. إذا كان من الضروري تسخين العديد من الغرف المعزولة من Buleryan ، يتم وضع مجاري الهواء مع الدوران الطبيعي أو القسري.

مزايا:

• توفر الأفران الموجودة احتراقًا شبه كامل للوقود نظرًا لحقيقة أنها توفر احتراقًا طويل الأمد مع إمداد محدود من الأكسجين. وبالتالي ، يتم ضمان كفاءة لا يمكن تحقيقها في المواقد التقليدية.
• لا تشغل Buleryan مساحة كبيرة ولا تتطلب مباني خاصة بها. يمكن وضع موقد التدفئة من طابقين في غرفة المعيشة أو غرفة الطعام. لن يكون هناك السخام والروائح.
• سيكون توزيع مجاري الهواء أرخص من توزيع نظام تسخين المياه. على الرغم من مراعاة العزل الحراري الضروري ، وليس كثيرًا.

عيوب:

• يكاد يكون من المستحيل وضع مجاري الهواء بعد الانتهاء من الإصلاح النهائي حتى لا تفسد جماليات الغرفة. يجب التفكير مسبقًا في خطة التدفئة لمنزل من طابقين - كل من مصدر الحرارة والأسلاك.
• يرتبط أي موقد تسخين لمنزل من طابقين بالحاجة إلى تخزين إمدادات الحطب أو الفحم أو الكريات أو قوالب الخث.

في الصورة - فرن Buleryan في غرفة المعيشة.

فرن الطوب

عادة ما يكون للموقد الروسي العادي أبعاد رائعة للغاية.
تشغل ما يصل إلى ثلث مساحة المنزل وهي قادرة تمامًا على تدفئة العديد من الغرف. من الواضح ، مع ذلك ، أن مواقد التدفئة المكونة من طابقين هي هياكل أكثر تعقيدًا إلى حد ما.

بشكل عام ، لا توجد معايير تقريبًا في مجال تصميم أفران الطوب. يعتمد التنفيذ المحدد على حجم الغرفة أو موقع الموقد أو خيال الموقد أو ، بدلاً من ذلك ، الترتيب الموجود على الإنترنت لحل جاهز اخترعه شخص آخر.

موقد التدفئة النموذجي على طابقين عبارة عن صندوق نيران يقع في الأسفل وغطاء أو مدخنة أنبوبية تقوم بعدة لفات في الطابق الثاني.

يمكن أن تتنوع خيارات التنفيذ. على سبيل المثال ، يكفي وضع موقد من الحديد الزهر على صندوق النار ، ووضع سلك من الأسبستوس تحته لعزل الغرفة عن منتجات الاحتراق - وستحصل على موقد تدفئة وطهي على طابقين.

يمكن أن يقف الموقد في منتصف الغرفة أو في الزاوية ؛ أخيرًا ، إذا رغبت في ذلك ، يمكنك تنظيم تسخين المياه لمنزل من طابقين مع دوران طبيعي ، ببساطة عن طريق وضع ملف في صندوق الاحتراق.

كرامة:

في حالة عدم وجود الغاز ، فإن تسخين الموقد هو أرخص وسيلة للتسخين. يرضي فرن القرميد أصحابه بقصور ذاتي حراري كبير: عادة ما يتم تسخينه مرة واحدة في اليوم لمدة 2-3 ساعات ، بينما يطلق باقي الوقت الحرارة المتراكمة.

عيوب:

• مرة أخرى ، سوف تحتاج إلى إمداد بالوقود ، والذي سيشغل مساحة لا بأس بها في الفناء.
• إن طي الموقد بحيث لا يظهر التكثيف من خلال البناء ، بحيث لا يتصدع الموقد ويدخن في الغرفة هو فن يضيع تدريجياً.

إذا لم تكن خائفًا من التجارب ، فيمكنك محاولة القيام بهذا العمل بنفسك ؛ لكن في حالة عدم وجود أي خبرة ، فمن الأفضل أن تكون مستعدًا لمختلف المفاجآت.

مسخنات الغاز

هناك طريقة أخرى يمكن من خلالها تسخين الهواء لمنزل خاص من طابقين بأدنى حد من الوقت والمال وهي تركيب مسخنات غازية.

كل جهاز عبارة عن موقد مغلق بسحب الهواء من الشارع وإزالة منتجات الاحتراق إلى نفس المكان من خلال أنبوب متحد المحور. يقوم المبادل الحراري بتسخين الهواء في الغرفة. يمكن أن تعمل الأجهزة من الغاز الرئيسي ومن المعبأة.

مزايا:

• استقلالية كاملة لتدفئة كل من مباني المنزل.
• تكلفة المشروع منخفضة. سعر كل مسخن من 4-8 آلاف روبل. بالنظر إلى أنك لا تحتاج إلى غلاية وأسلاك منه ، فإن هذا يعني توفيرًا ملموسًا.

عيوب:

• الغاز الرئيسي ، للأسف ، ليس في كل مكان.
• تركيب المسخنات ممكن فقط على الجدار الخارجي للمنزل.
• لا يزال حفر ثقوب واسعة لأنبوب متحد المحور ، على سبيل المثال ، في الخرسانة المسلحة أمرًا ممتعًا.

- انظر هنا.
