فرن التسخين والطبخ ذو الجرسين سوف يسخن ويتغذى

مبدأ تشغيل الأفران بجرسين

يكمن سر كفاءة هذا الموقد في تصميمه الأصلي ، والذي يسمح لك بتجميع الحرارة وحفظها لفترة طويلة. لفهم مبدأ تشغيل الفرن ذي الجرسين ، ضع في اعتبارك مخطط التصميم الخاص به.

بعد الاشتعال في الشتاء ، ترتفع غازات المداخن الساخنة تحت قوس الغطاء السفلي ، مما يؤدي إلى نقل الحرارة إلى الجدران المحيطة والموقد. لكن هواء جديد يدخل غرفة الاحتراق ، وتستمر عملية الاحتراق ويستمر إطلاق نواتج الاحتراق الساخنة ، مما يؤدي إلى إزاحة الغازات المبردة أسفل الجزء العلوي من الغطاء. هؤلاء ، بدورهم ، ينزلون ويسقطون في قناة عمودية تؤدي إلى الغطاء العلوي ، حيث يوفر تصميم الجرسين للفرن تكرار العملية السابقة مع إطلاق الغازات إلى الخارج من خلال المدخنة.

تكون درجة حرارة غازات المداخن الخارجة أقل من أي فرن آخر به موقد ، حيث إنها تنبعث حرارتها بشكل مكثف إلى جدران الموقد. لهذا السبب ، يجب حماية مداخن مصادر الحرارة لهذا التصميم من التأثيرات الضارة للمكثفات. بعد اكتمال التسخين ، تظل الحرارة أعلى الشفاطتين لفترة طويلة حتى لو ظل الصمام الرئيسي مفتوحًا. لا يمكن أن يرتفع الهواء البارد الذي يدخل من خلال المنفاخ تحت سقف القبة ويمر إلى المدخنة على طول المسار المشار إليه بواسطة الأسهم الزرقاء في الرسم التخطيطي.

يتيح لك فرن الطهي ذي الجرس المزدوج والمزود بموقد طهي الطعام في الصيف بفضل صمام إضافي ، حيث ينقل الفتح الغازات مباشرة إلى المدخنة. إذا لم يتم فتح الصمام بالكامل ، فسيتم تقسيم تدفق منتجات الاحتراق إلى قسمين ، يسير على طول مسارات مختلفة. بهذه الطريقة ، في فترة الخريف والربيع ، من الممكن تنظيم شدة تسخين الأغطية ، أي الطاقة الحرارية للموقد.

جهاز أفران كوزنتسوف ومبادئ التشغيل والمزايا والاختلافات والرسومات

إن مواقد كوزنتسوف معروفة جيدًا ليس فقط لبناة المواقد - فهي تقوم بتدفئة العديد من المنازل في روسيا وخارجها. يعمل I.V Kuznetsov على تحسين الأفران منذ عام 1962 وقد جمع حوله فريقًا قويًا من الأشخاص ذوي التفكير المماثل. الفريق لديه أكثر من مشروع ونصف ، يغطي تقريباً النطاق الكامل للمواقد المنزلية ، انظر الشكل.

بعض أفران I. V. Kuznetsov

يود الكثيرون طي أحد أفران Kuznetsov بأيديهم ، وهذه المقالة تساعدهم. لكننا لن نكشف عن بعض الأسرار الخفية لـ "الحدادين" - فهم ببساطة غير موجودين. على موقع Igor Viktorovich stove.ru ، سيجد أولئك الذين يرغبون في الحصول على مجموعة كبيرة من معلومات الموقد مجانًا: من المعلومات المتعلقة بتصميم وبناء المواقد إلى الرسومات التفصيلية والتوصيات الخاصة بتركيب موقد في المنزل وترتيب منطقة عمياء حول مبنى به موقد تدفئة. كما أننا لا ننوي انتقاد أو تصحيح أي شيء في موسوعة الموقد المنزلي: نحن بعيدون عن I.V.

الغرض من هذه المقالة هو تقديم نوع من المقدمة لمجموعة معلومات كوزنتسوف ، مما يجعل من الممكن التنقل بحرية أكبر في المواد المصدر. دعونا نوضح بمثال لماذا هذا ضروري.

لنفترض أنني ميكانيكي سيارات عام ولدي الكثير من الخبرة وأريد أن أنقلها إلى الآخرين المهتمين. السيارة شيء معقد. إذا بدأت في الاستطراد أثناء العرض ، موضحًا بالتفصيل كيف أن الركض والعجلة (لنفترض أن القراء ليسوا دمى تمامًا ، فالجميع يقودون الآن) يؤثر على التعامل مع السيارة واستقرار اتجاهها ، ومخطط توزيع الغاز يؤثر على استهلاك الوقود اعتمادًا على حالة الطريق ، وما إلى ذلك ، سأشعر في النهاية بالارتباك لدرجة أنني لن أفهم بعد الآن كيف تعمل السيارة التي أقودها.ويلي-نيللي ، سأضطر إلى تقديم المادة ، وإن كان ذلك "على أصابعي" ، ولكن بطلاقة احترافية.

ومع ذلك ، سيكون من الصعب قراءتها حتى بالنسبة للمتخصصين مثلي ، وبالنسبة للهواة بشكل عام ، سوف يدور رأسه. لذلك ، أحتاج إلى شخص ما لمساعدتي ، والذي يمكن تسميته بشكل مشروط "بالمستلم". في الواقع ، إنه ليس غلاية على الإطلاق ، يمكنه ضبط التعليق بنفسه وتثبيت رافعات الصمامات. ولكن في هذه الحالة ، تتمثل مهمته في وصف كيفية تجميع حشوة السيارة بالكامل في قطعة واحدة ، يتم التحكم فيها وفقًا لمبدأ: "عجلة القيادة ، واللهاث ، والفرامل".

في صناعة السيارات في اتحاد الجمهوريات الاشتراكية السوفياتية ، نشأ وضع مماثل في أواخر الخمسينيات - أوائل الستينيات ، عندما بدأت الصناعة في إنتاج سيارات للبيع العام للسكان. ثم تم نشر أكثر الكتب مبيعًا في ذلك الوقت - "كيف تعمل السيارة". تحت إشراف لا أحد سوى المصمم الأسطوري "النصر" أ. أ. ليبغارت.

لن تسمح لك المعلومات "الواردة من المتلقي" بعد ببدء العمل: فهي لا توفر معرفة عميقة تسمح لك على الأقل بتقدير القيم الضرورية للمعلمات الرقمية بشكل حدسي على طول الطريق. لكنه أساسي بشكل أساسي: بعد إتقانه ، تتم قراءة النص الاحترافي بالفعل بفهم وأسرع. وإذا كان هناك شيء لا يزال غير واضح في مكان ما فيه ، فإنه لم يعد يسبب ارتباكًا ورميًا ، بل مجرد علامة في العقل: تحتاج إلى معرفة المزيد عن هذا الأمر.

حتى الآن ، لم تتخذ الحكومة أي قرارات تاريخية بشأن المواقد وتدفئة المواقد. لكن دورهم في هندسة الطاقة الحرارية المنزلية في أوقات نقص الطاقة لا يمكن إنكاره: بالفعل موقد التدفئة بكفاءة 70 ٪ في الاستخدام الشامل سيوفر الوقود على نطاق وطني ، لأن. تشمل مشاريع محطات التدفئة الجديدة تمامًا نسبة 35٪ من فقد الحرارة في الأنابيب ، ولا توجد طريقة لتقليلها حتى الآن. لذلك مع تعميم معرفة الفرن ، عليك أن تخرج بنفسك ، دون أن تكون ليبغارت أو كوزنتسوف. حسنًا ، لنحاول.

تصميم ومبدأ العملية

تصميم الفرن الجرس

تم تطوير الموقد ذو الغطاء بواسطة المهندس إيغور كوزنتسوف في أوائل الستينيات من القرن الماضي. بعد ذلك ، قام عالم المعادن الروسي ليونيد كوتليار بتحسين التصميم بحيث يحتفظ بالحرارة لمدة تصل إلى 19 ساعة. خصوصية "الحدادة" هي أن الهواء الساخن لا يخرج من الأنبوب ، بل يتجمع تحت الغطاء. ببطء ، يبرد ، ويتم إجباره على الخروج من خلال ارتفاع التيارات الساخنة. توفير الحرارة هو الاختلاف المفيد بين الفرن من النوع الجرس المستخدم لتدفئة المنزل والآخر ذي الأنبوب ، حيث يخرج الهواء الساخن ، تحت تأثير السحب ، بحرية إلى الخارج.

يمكن أن يصل ارتفاع الهيكل الذي يبلغ ارتفاعه إلى مترين وقاعدة 1 م * 1 م إلى طاقة حرارية تتراوح من 3.5 إلى 4.5 كيلو واط. هذا الموقد من نوع الجرس يكفي لتدفئة منزل مساحته 50 مترًا مربعًا في منطقة مناخية معتدلة ، إذا قمت بتسخينه مرتين في اليوم.

قام المخترع بتحسين التصميم بإضافة غطاء آخر. في فرن التسخين ثنائي الجرس في Kuznetsov ، يتم توصيل عنصر التغطية الأول بحجرة الفرن ويفصل بين التدفقات الباردة والساخنة. يقع الغطاء الثاني في الجزء العلوي من الفرن ، ويحتفظ بالهواء الساخن ، والذي ، قبل دخول المدخنة ، يعطي الحرارة للطوب لفترة طويلة.

يستهلك الموقد ذو الجرسين الوقود اقتصاديًا بشكل أكبر وعادة ما يكون مزودًا بموقد. يتيح لك ذلك طهي وجبات لذيذة دون استخدام الكهرباء أو الغاز. تصميم الموقد مزود بالفعل بغطاء عادم - ليست هناك حاجة لتثبيت نظام تهوية إضافي.

المزيد عن الجولة

تتمتع المواقد الدائرية نظريًا بالكثير من المزايا ، إلا أنها ليست مريحة للغاية في المنزل. ومع ذلك ، هناك طلب كبير على الأفران المتنقلة المدمجة ، وهنا يمكن أن تكون الكفاءة العالية للغاية للأجراس المتعددة الدائرية عاملاً حاسمًا ، لأنه عندما ينخفض ​​حجم الفرن ، تنخفض كفاءته بشكل حاد بسبب قانون المكعب المربع.

مثل هذه الأفران ، بالطبع ، يجب أن تكون مصنوعة من المعدن.هذا يحل مشكلة التنظيف ، يمكن جعل الموقد قابل للطي. لكن اختيار المعادن المناسبة لنسبة السعة الحرارية والتوصيل الحراري محدود للغاية. من غير مكلفة - فقط من الحديد الزهر ، لكنها ثقيلة وهشة.

ومع ذلك ، هناك مادة معدنية أخف وزنا وأقوى لها خصائص مماثلة. هذا هو نتاج مسحوق تعدين. فيما يتعلق بسكاكين المقص ، فإن "نفايات المسحوق" لها ما يبررها تمامًا ، ولكن بالنسبة للفرن الذي لا يعمل فيه أي شيء للقص ، يمكن أن تكون أجزاء المسحوق هبة من السماء.

المشكلة الثانية ، التي سبق ذكرها ، هي البطانة المقاومة للحرارة على سطح الغطاء الأول. إذا كان من الممكن حلها ، إذن ، ربما ، ستؤتي جهود وجهود إيغور فيكتوروفيتش كوزنتسوف ثمارها أكثر شمولاً وثقلًا مما تبدو الآن.

الخطوة الثالثة إلى اليمين ، ثم إلى اليسار

لا تتطلب الأحمال العالية على المواد الموجودة في أفران كوزنتسوف تطويرًا دقيقًا للتصميم فحسب ، بل تتطلب أيضًا الامتثال لبعض مبادئ التصميم الأساسية. الصندوق الرئيسي هو صندوق نيران عائم مصنوع من طوب النار من ماركة ShB-8 أو Sh-5. تم وضع جسم الفرن من الطوب الخزفي بدرجة لا تقل عن M150.

ماذا تعني النار العائمة؟ أولاً ، حوله بالكامل ، أو في الأماكن التي يحسبها المؤلف بالضبط ، يجب أن يكون هناك خط جاف. ليس من السهل القيام بذلك: بعد وضع الصف الأخير من طبقة النار (ما لم ينص على خلاف ذلك في مواصفات الفرن) ، يتم انتقاء الملاط الطيني من اللحامات بين طبقة الحماية والطوب العادي ، وتكون منصات الكرتون المعدنية تم إدخاله بدلاً من ذلك - البازلت ، الكاولين ، إلخ.

وحدات البناء غير ذات الصلة وذات الصلة

ثانيًا ، من الضروري التقيد الصارم بمبدأ عدم اتساق الوحدات. ما هو مبين في الشكل. يجب ألا تدخل أي نتوءات من حريق النار إلى أخاديد الطوب العادي ، والعكس صحيح ، حتى مع وصلات التخميد. تختلف TKR والسعة الحرارية لطبقة النار اختلافًا كبيرًا عن "الطوب" ، وسوف يؤدي صندوق الاحتراق المرتبط بجسم الفرن إلى تمزيق البناء أثناء إشعال النار. يجب أن يكون صندوق حريق الحداد عبارة عن وحدة مدمجة مثبتة في عش مصنوع من الطوب العادي. كيفية ترتيب خروجها إلى المدخنة ، يشرح المؤلف بالتفصيل على الموقع.

من الضروري أيضًا اتباع توصياته المتعلقة باختيار المواد وإعدادها. "Kuznetsovka" على الرغم من الطوب ، ولكن عالية التقنية ، واستبدال المصطنع والإهمال ليس أكثر من صاروخ أو غواصة - استبدال التيتانيوم والمواد المركبة بعلبة من الصفيح. ومع ذلك ، فإن العواقب لن تكون كارثية ، ولكن سيتعين أيضًا رؤيتها في المنزل ، وليس قراءتها في الأخبار. وادفع من جيبك الخاص.

بشكل عام ، وفقًا للتكنولوجيا: يمكن للمبتدئين الدؤوبين واليقظين والدقيقين بناء فرن Kuznetsov. لكن صانع موقد من ذوي الخبرة حقًا ، ونصف في حالة سكر ، ولكن بدون تفكير يضع موقدًا جيدًا جدًا أو موقدًا هولنديًا ، سوف يخطئ بالتأكيد على موقد كوزنتسوف.

الحمل الحراري الثاني

لا شيء يعمل على المبادئ العارية. من أجل تسخين الموقد الصحيح تمامًا من الناحية النظرية ، وتجفيفه وطهيه جيدًا ، يجب أيضًا تنفيذه بشكل صحيح في المادة. بالنسبة للأفران ذات الجرس (وخاصة الأفران ذات الجرس المزدوج) ، فهذا يعني أن الحمل الحراري على المادة يجب أن يكون مرتفعًا. لجعل فرن من نوع الجرس ضخمًا ، بجدران سميكة يشبه حرق النار في كهف. لتشعر بالحرارة ، عليك أن تجلس بجوار النار نفسها ، وسيكون هناك سخام ...

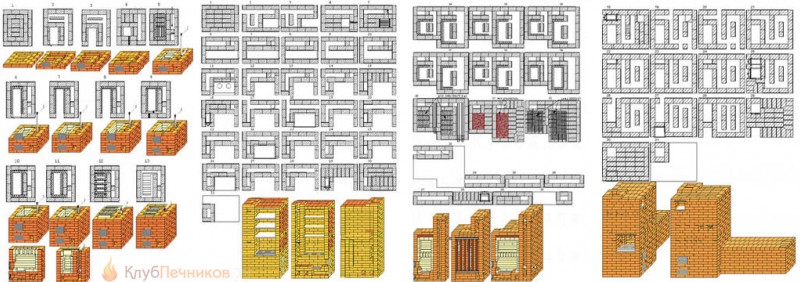

نلقي نظرة على التين. عليها رسومات وأوامر لبعض أفران كوزنتسوف: حمام. التدفئة والطبخ. غلاية ماء ساخن ذات دائرة مزدوجة وأخرى روسية محسنة بمقعد موقد. نظرًا لعدم كونه صانع مواقد ذي خبرة ، فمن الواضح أن المادة لكل وحدة طاقة تم إطلاقها (500 وات * متر مربع من السطح الخارجي) في فرن كوزنتسوف أقل بمقدار مرة ونصف إلى مرتين عن تلك الموجودة في الفرن التقليدي. بشكل عام ، يكون أي فرن من النوع الجرس "أكثر تفريغ" داخل قناة فرن ذات قدرة متساوية.

طلبات بعض أفران كوزنتسوف

من ناحية ، هذا جيد ، لبنة مع ملاط ​​البناء تكلف المال.ولكن من ناحية أخرى ، يتطلب الأمر تطويرًا أكثر دقة والالتزام بتكنولوجيا البناء (انظر أدناه). الحمل الحراري ، الذي لا تتحرك منه كومة من الحصى ، سوف يدمر جدارًا رقيقًا من الطوب حتى أثناء تسريع الفرن.

ميكانيكا البناء مهمة أيضًا لأفران كوزنتسوف. تنخفض قوة الجدار على الملاط الطيني مع انخفاض سمكه بشكل أسرع بكثير من مقاومة الرمل الأسمنتي. لذلك ، يجب تنفيذ أساس هذه الأفران بعناية خاصة بما يتفق بدقة مع توصيات المؤلف. هم أيضا بحاجة إلى اتباعها بدقة أثناء البناء.

ملاحظة: يسمح لك V.V. Kuznetsov بنسخ مواده بحرية لنفسه ، من أجل البناء ، ولكن يعترض على إعادة الطبع. ومع ذلك ، فإن الصور في الشكل. صغير. لن يقوم أحد الهواة ببناء أي شيء عليها ، ويعرف السيد أين يمكنك الحصول على رسومات كاملة. لذلك ، نأمل أن يغفر لنا إيغور فيكتوروفيتش هذا الاقتراض الصغير لصالح القضية.

أفران ذات جرسين من أجل Kuznetsov وميزاتها

إن مبدأ أفران البناء ، الذي يمكن من خلاله تنفيذ قانون حرية حركة الغازات ، معروف منذ فترة طويلة نسبيًا. الخيار الأكثر شيوعًا والأكثر شهرة هو الفرن ذو الفرنين.

مبدأ عملها هو أن الهواء من البيئة يدخل من خلال المنفاخ إلى الفرن. في المرحلة الأولى من الاحتراق ، عندما يتم حرق أخف أجزاء الوقود ، فإن العملية تشبه إلى حد ما الانحلال الحراري. هذا الوضع هو الأكثر كفاءة. لكن قبل كوزنتسوف ، كان قليل من الناس يتمتعون بهذه المزايا. لكن الطلبات لها مثل هذا التصميم الذي يسمح لها بالعمل في وضع الانحلال الحراري. نتيجة لذلك ، تحترق غازات الانحلال الحراري تحت قبة الغطاء الثالث. العملية نفسها مثيرة للاهتمام. ميزاته هي أن الاحتراق ذاتي التنظيم. إذا كان اللهب عريضًا جدًا ، فإن التيار يتدهور ، وتتباطأ عملية الاحتراق ؛ إذا لم تكن الحرارة كافية ، تزداد المسودة وتكثف عملية الاحتراق. تحتوي أفران Kuznetsov ثنائية الجرس (الترتيب) على قبة ثانية بحيث لا يتم إزعاج عملية الاحتراق. تصل درجة الحرارة في الغطاء الثاني بكفاءة حوالي 80٪ إلى 300-400 درجة ، وهذا يكفي لنقل الحرارة إلى المبرد.

المراحل الرئيسية لترتيب فرن الطوب بالترتيب بيديك

هناك عدد من الخطوات الأساسية التي يجب اتباعها عند استخدام الطلب في مواقد التدفئة والطهي. كل منهم لديه الفروق الدقيقة في السلوك والخصائص الفريدة ، مع العلم أنه يمكنك ضمان مستوى عالٍ من الجودة وتقليل تكلفة ترتيب الفرن بأيديكم.

بعد ذلك ، سيتم النظر في مثال لجهاز الفرن بناءً على طلب السويدي.

تكنولوجيا العمل

في تصميم مثل هذا التدفئة. بالترتيب بالفعل ، يتم توفير منفاخ. هذا ضروري بشكل خاص لتذكر عند بدء العمل على ترتيب الفرن بيديك.

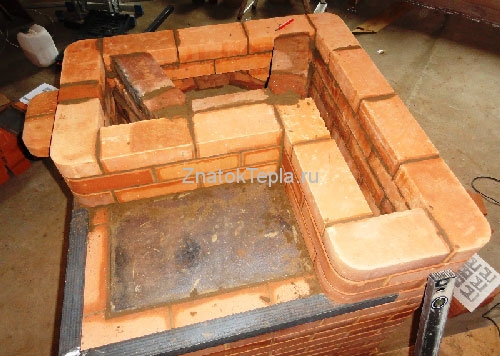

في الوقت نفسه ، من المهم مراعاة ميزات وضع الصف الأول من الطوب.
الحقيقة هي أنه من الضروري هنا ضمان الامتثال لمستوى الزوايا والتحكم فيها ، باستخدام مربع بناء لهذا الغرض ؛

ومع ذلك ، من الضروري الانتباه إلى جميع خصائص الصف الأول. الحقيقة هي أن هذا لا يؤثر إلى حد كبير على عمر الخدمة وموثوقية تركيب التدفئة فحسب ، بل يؤثر أيضًا على كفاءة تشغيله ؛

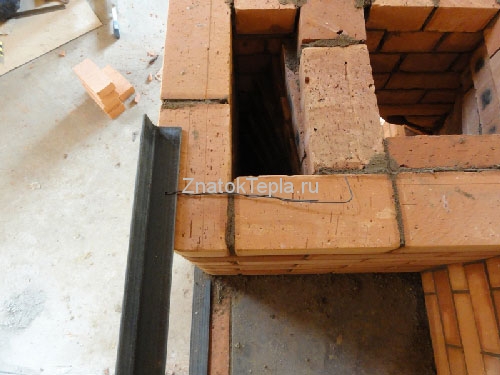

توفر تقنية استخدام الطلب ، عند الانتهاء من تركيب صف الفرن الأول ، تركيب الباب والمنفاخ ، وبعد ذلك يبدأون في وضع الصف الثاني ؛

عند تركيب الصف الثالث من فرن الطهي ، من الضروري الالتزام بتعليمات الطلب الدقيقة
لإنشاء منفاخ ، يجب أن تقطع لبنة من كل جانب

وهنا من الضروري مراعاة أن الصف المرتب يجب أن يكون بنفس ارتفاع الباب ؛

لوضع الصف الرابع من الفرن ، اختر مكانًا على الجانب الأيسر. يبدأ هذا العمل بتركيب باب يوفر إزالة الرماد.هذا سوف يمنع التشغيل العادي للجهاز. أما بالنسبة للبناء نفسه ، فعند تنفيذه ، فإنها تتبع نفس الترتيب كما في المخطط نفسه. علاوة على ذلك ، من الضروري الاهتمام بسد باب النفخ. فوق مقلاة الرماد ، من الضروري عمل ثقب على شكل مربع. تتحقق هذه الفكرة من خلال وضع الطوب بطريقة خاصة ؛

البدء في وضع الصف الخامس ، عليك اتباع ذلك. بحيث تبدأ فتحة حوض الرماد في الضيق. في المظهر ، هذه السلسلة تشبه الرابعة. لذلك ، ستكون تقنية التثبيت هي نفسها ؛

عند بدء تشغيل جهاز الصف السادس ، من الضروري استخدام لبنة خاصة ذات خصائص حرارية كمواد. في أغلب الأحيان ، يحتوي المخطط الذي طوره صانعو المواقد المؤهلون على ملاحظة حول هذا في شكل فقس. يتيح لك هذا التلميح تبسيط عملية البناء وتجنب الصعوبات المحتملة في أداء هذه الأعمال ؛

يجب كسر الطوب الذي سيتم وضعه أمام الشبكة. الحل التفصيلي له تأثير إيجابي على كفاءة وجودة وضع الوقود على الشبكة أثناء استخدام الموقد. في الوقت نفسه ، سيتم توفير دعم الشبكة مباشرة من خلال الصف الخامس من الموقد ؛

يجب أن يخلق طوب الصف السادس وشبكة الشبكة مساحة كافية فيما بينها بعرض 10-15 سم ، حيث يجب وضع الرمل أو الرماد ، ووجود مثل هذه الفجوة ضروري لخلق تأثير توسيع المعدن من الشبكة عند استخدام السخان ؛

بعد إنشاء القناة على شكل حرف U في المراحل السابقة ، يجب حظرها. علاوة على ذلك ، يتم ذلك مع توقع ظهور ثلاثة جديدة نتيجة لذلك. تتضمن هذه المرحلة تركيب باب الفرن ، والذي سيتم توفير الدعم له مباشرة من خلال الصف السادس من بناء الفرن ؛

تتم عملية وضع الصفين الثامن والتاسع من الفرن "السويدي" بنفس المخطط كما في حالة الفرن السابع. في الوقت نفسه ، يجب أن نتذكر أنه يجب أن يكون له نفس ارتفاع موضع باب غرفة الاحتراق. هنا ، من الضروري معالجة الطوب ، حيث يتم منع الوصول إلى قسم غرفة الاحتراق والقناة اليسرى: يتم قطعها على كلا الجانبين ، مما يضمن الكفاءة والانتقال السلس لمنتجات الاحتراق من الفرن إلى القناة؛

يتم استخدام الطوب الحراري لإنشاء الصف العاشر من الفرن. توفر تقنية التمديد ضمان الوضع الرأسي ، والذي يجب استكماله بفحوصات منتظمة يتم إجراؤها من خلال مستوى المبنى. ترجع الحاجة إلى ذلك إلى حقيقة أنه بالنسبة لمثل هذه الأفران ، عند الطلب على هذا الطوب ، يجب وضع أرضية طهي خاصة ؛

بعد ذلك ، يمكنك البدء في لصق باب الفرن. نتيجة لذلك ، سيحتوي الصف الأخير على قناتين تتميزان بوجود قسم مربع تمامًا.

نضع الفرن الجرس

في الأفران ذات الجرس المزدوج ، يكون الحمل الحراري على المواد مرتفعًا للغاية. لذلك ، من السهل ارتكاب خطأ وتنفيذ تصميم مشابه بجدران ضخمة. ستشتعل النيران بداخلها ، لكن بدلًا من الحرارة المتوقعة ، سوف يتصاعد الدخان والسخام.

يتيح تحليل أوامر أفران Kuznetsov لأغراض مختلفة ، والتي تستند إلى متغير 2-bell ، (التدفئة والطهي ، للحمام ، مع تركيب غلاية الماء الساخن ذات الدائرة المزدوجة ، وما إلى ذلك) ، من الممكن لتحديد سمة مميزة للغاية. لكل وحدة_vyd، تعادل 500 واط / متر مربع من السطح الخارجي للمادة ، تستهلك 1.5 مرة تقريبًا أقل من منتجات التصميمات التقليدية.

هذا له كلاً من إيجابيات (تقليل تكلفة البناء بسبب الحاجة إلى عدد أقل من الطوب وقذائف الهاون) وناقص. تفرض هذه المنتجات متطلبات عالية على التطوير والالتزام الصارم بجميع الفروق التكنولوجية للبناء.نظرًا لأن الحمل الحراري الفعلي ، وهو آمن بالنسبة للفرن ذي الجدران السميكة ، قادر على تدمير جدار رقيق بالفعل في مرحلة الفرن المتسارع.

يجب أن تكون ميكانيكا البناء أيضًا قريبة ومفهومة لصانع المواقد الذي يقرر وضع فرن من نوع الجرس بيديه. إن أبسط تأكيد لهذه الأطروحة هو أن خصائص قوة الجدار الذي تم وضعه باستخدام ملاط ​​طيني ، إذا انخفض سمكه ، فإنه ينخفض ​​بشكل أسرع بكثير من البناء الأسمنتي. هذا يفرض متطلبات متزايدة على أساس مثل هذا الفرن. يلتزم الموقد باتباع توصيات مؤلف الأمر الذي يعمل به بدقة. علاوة على ذلك ، ليس فقط أثناء ترتيب الأساس ، ولكن أيضًا في جميع المراحل الأخرى لوضع الفرن.

مبدأهم الأساسي هو صندوق النار العائم. وضعت من الطوب الحراري (شاموت). العلامات التجارية الأكثر شعبية هي Sh-5 و ShB-8. الجزء المتبقي من الفرن مصنوع من طوب خزفي عادي ، درجات من M150 وما فوق.

استدعاء عائم ، ويسمى للأسباب التالية:

حول صندوق الاحتراق من جميع الجوانب ، أو في الأماكن المحددة بدقة بأوامر ، يتم تشكيل خط جاف.

تقنية تنفيذه على النحو التالي. بعد الانتهاء من وضع الصف الأخير من طوب النار ، تتم إزالة ملاط ​​البناء من جميع اللحامات بينه وبين الآجر الخزفي. يتم إدخال فواصل خاصة في الفراغات الناتجة ، والتي يتم تحضيرها من أنواع مختلفة من الكرتون المعدني. الأكثر شيوعًا هي الكاولين والبازلت. من الممكن استخدام تقنيات أخرى محددة بالضرورة في المواصفات المتاحة لفرن معين.

عدم تناسق الوحدة النمطية. يجب مراعاة هذا المبدأ بدقة. في أي حال ، لا ينبغي إدخال طوب Fireclay في الأخاديد بين طوب السيراميك (والعكس صحيح أيضًا) ، حتى لو كانت هناك وصلات التخميد.

تختلف السعة الحرارية لطوب النار و TKR بشكل كبير عن تلك الموجودة في طوب السيراميك العادي. لذلك ، إذا كان هناك اتصال بالجسم الرئيسي للفرن ، فسيقوم الفرن ببساطة بتمزيق البناء بالفعل في مرحلة إشعال النار.

هذا هو السبب في أنه من الضروري عمل صندوق نيران لمثل هذه الأفران كوحدة مدمجة إلى حد ما يتم إدخالها في عش محضر من طوب السيراميك. في الوقت نفسه ، هناك عدد من الفروق الدقيقة التقنية لضمان إزالة الغازات من خلال المدخنة.

من المهم جدًا استخدام المواد المذكورة في مواصفات الفرن فقط في العمل ، وكذلك المشار إليها في الطلب. تصميمات هذه الأفران محسوبة وذات تقنية عالية

لذلك ، فإن الاستبدال له تأثير سلبي للغاية على أداء المنتج النهائي. في أحسن الأحوال ، يجب إصلاح الفرن. في أسوأ الأحوال ، قم بتفكيكها تمامًا ووضعها بطريقة جديدة.

المميزات والعيوب

مبدأ حركة الهواء الساخن في فرن الجرس

تتمتع تصاميم كوزنتسوف بالعديد من المزايا. واحد منهم هو زيادة الكفاءة - 93 في المئة. للمقارنة ، في الأفران الروسية يبلغ حوالي 80. وفي نفس الوقت ، فإن الحدادين لديهم نقل حرارة موحد ، وتقلبات أقل في درجات الحرارة.

مزايا التصميم الأخرى:

• لا يبقى السخام ، وبالتالي لا يمكن تنظيف الموقد وقناة الدخان لعدة سنوات ، مما يبسط الصيانة إلى حد كبير.
• يمكن تركيب الجهاز في أي مكان - في منطقة الزاوية ، في منتصف الغرفة ، بالقرب من الحائط. في كثير من الأحيان ، يسخن الموقد ذو الجرسين عدة طوابق من المنزل في علامة تبويب واحدة.
• يمكن تقصير مدخنة الموقد لحفظ الطوب.
• يتم دمج "Kuznetsovka" بسهولة مع موقد ومدفأة ومقعد موقد يختلف في مجموعة متنوعة من التعديلات.
• من السهل توصيل دائرة مائية بالموقد وأنبوب ماء ساخن للاستحمام أو التدفئة.
• نظرًا لزيادة مستوى الانحلال الحراري ، يتم توفير الوقود ، والذي يمكن أن يكون موجودًا.
• سوف يستمر البناء لفترة أطول ، ويقل خطر حدوث تشققات.
• مع وجود صمام قصير الفتح ، يكاد يكون من المستحيل تبريد الموقد ، لأن غطاء المحرك مملوء دائمًا بالهواء الدافئ ، ويتم الضغط على البارد لأسفل.

أساس الأسس

يتم توفير معظم مزايا أفران كوزنتسوف من خلال مبدأ المرور الحر للغازات. دعنا نشرح مرة أخرى بمثال.

لنتخيل فرنًا به نظام معقد من المداخن: حرف سفلي ، وأربعة - خمسة هولندي عكسي. في هذه المتاهة الضيقة ، ستنشأ حتمًا اضطرابات قوية. هل سمعت كيف يرن الفرن؟ هذا مجرد مظهر ضئيل لطاقة الدوامة المشتعلة فيه. ولا يوجد مكان لأخذها منه ، إلا من علامة التبويب "الوقود". إذا كانت القنوات طويلة وضيقة بدرجة كافية ، فلا يوجد شيء رهيب هنا للوهلة الأولى: الدوامات ، أثناء وصولها إلى الأنبوب ، ستتبدد ، وتبرد ، وستظل تعطي طاقتها لجسم الفرن ، ومن ثم الغرفة. ولكن في الواقع ، تظهر الفروق الدقيقة ، والتي ستتم مناقشتها لاحقًا في النص. بسببها ، تعد كفاءة قناة الفرن التي تزيد عن 60٪ أمرًا نادرًا للغاية.

في موقد القناة ، أثناء تسخينه ، يندفع تدفق هائل للطاقة ، ويمكن استخدام جزء صغير منه فقط لتسخين المياه أو تسخينها دون الإخلال بتشغيلها. يشبه هذا الفرن إلى حد ما المفاعل النووي. لا تخافوا ، فقط من حيث التآزر ، أي على طول مسارات دوران الطاقة فيه. في المفاعل النووي ، من الضروري وضع وقود أكثر مما هو ضروري بعشرات المرات لضمان إنتاجية الطاقة التصميمية. خلاف ذلك ، سوف تطير النيوترونات ببساطة دون أن يكون لديها وقت للقاء ذرات اليورانيوم الجاهزة لاستقبالها. في فرن القناة ، ستطير الزوابع الساخنة ، التي ليس لديها وقت لتبرد ، إلى المدخنة أو ، على العكس من ذلك ، تبرد على الفور ، وتطلق الدخان والسخام.

لكن الحدادين (التفاصيل أدناه) هم بالفعل أقرب من حيث التآزر إلى المفاعلات النووية الحرارية في المستقبل. تبدو كلمة "نووي حراري" مخيفة ، لكنها مرتبطة فقط بالقنبلة الهيدروجينية. في الواقع ، مفاعلات الاندماج آمنة تمامًا.

لماذا ا؟ لأنها تنتج نفس القدر من الطاقة الذي يجب أن يستهلكه المستهلك ، كما أن احتياطي الطاقة التكنولوجي للبلازما المخلخل ضئيل. إذا تم تدمير حجرة التوكاماك أو النجم فجأة تمامًا ، فستضيء البلازما تمامًا (لا توجد ذرات ثقيلة فيها) وتبرد قبل أن تصل إلى جدران الغرفة. سيقسم المصلحون - سواء كان من واجبهم شحذ الأربطة - ولكن بعد 5 دقائق. سوف تكون قادرة على الإقصاء بدون معدات واقية.

إذن ما الذي تشترك فيه أفران كوزنتسوف مع مفاعلات الاندماج؟ حقيقة أن طاقة غازات المداخن ، بفضل مبدأ المرور الحر ، لا تنتقل عدة مرات في التيار حتى يتم دفعها إلى جسم الفرن ، ولكنها تشربها على الفور. والآن ليس لديها مكان تذهب إليه من هناك ، باستثناء الغرفة و / أو سجل الماء الساخن.
