مبادئ العمل الأساسية
يحدث تسخين الغرفة بمساعدة أرضية الماء الدافئ بسبب انتقال الطاقة الحرارية من الماء الذي يمر عبر الأنابيب إلى الفضاء المحيط. ويترتب على ذلك أنه من الضروري استخدام مواد عازلة للحرارة تحت الحامل ومواد ذات موصلية حرارية عالية فوق الناقل من أجل زيادة نقل الحرارة إلى الغرفة. يتم تسخين المياه عن طريق سخانات المياه الكهربائية أو الغازية ، في الشقة ، يتم أخذ الماء الساخن من نظام التدفئة المركزية.
يمكن أن تكون التدفئة الأرضية بمثابة نظام تدفئة إضافي ، فضلاً عن كونها المصدر الوحيد للحرارة في المنزل. في الحالة الأخيرة ، من الضروري الاتصال بالمتخصصين الذين ، باستخدام برامج خاصة ، سيحسبون جدوى طريقة التسخين هذه واختيار المواد المناسبة ، وكذلك تقديم توصيات بشأن استخدام طرق معينة لترتيب النظام.
من المهم أن نفهم أن أي تدفئة تحت الأرضية يمكن أن تكون بمثابة نظام التدفئة الوحيد والكامل إذا كان هناك ضمان لإمداد مستمر بالطاقة وتركيب الأرضيات الجاهزة من المواد التي توصل الحرارة جيدًا (الحجر ، البلاط ، الصفائح الرقيقة)
- مواد العزل المائي والعزل الحراري ؛
- الأنابيب التي تدور المياه ؛
- الفتحات مع التركيبات.
- عناصر قفل
- الطبقة العليا الموصلة للحرارة (في الإصدار الكلاسيكي هي ذراع التسوية الخرساني) ؛
- مضخة للتزويد القسري للحامل الحراري.
العيوب والمزايا الرئيسية لهذا النوع من الأنظمة
نظرًا للوضع الاقتصادي في العالم ، يسعى كل شخص لتقليل تكاليف الحفاظ على مساكنه. إذا تقرر إجراء تركيب أرضية ساخنة بنفسك ، فسيساعد ذلك ليس فقط في فواتير المرافق ، ولكن أيضًا في مزيد من الصيانة للنظام.
مزايا:
- من الضروري استثمار الأموال مرة واحدة فقط لتركيب النظام نفسه ، وبعد ذلك من الضروري إدراك درجة كفاءته ، بعد استلام الدفعات الأولى لفواتير الخدمات ؛
- إمكانية تسخين تربيع كبير من المباني السكنية ، مع مراعاة الحد الأدنى من التكاليف ؛
- الغياب التام للعناصر المرئية للنظام ووصلاتها ، مما قد يؤدي إلى تفاقم جاذبية أي غرفة ؛
- يحدث التسخين بالتساوي على كامل سطح الأرض.
مزايا
العيوب الرئيسية:
- تحتاج إلى مضخة مياه عالية الجودة ؛
- انخفاض درجة الحرارة في الشقق المجاورة ؛
- تركيب أرضية مائية حرارية له ميزات تصميم محددة وما يترتب على ذلك من صعوبات ؛
- سيكون هناك انخفاض في الضغط في الناهض ؛
- ستكون هناك دائمًا فرصة للتسرب وصعوبة في العثور عليه ؛
- سيصاحب ضبط نظام درجة الحرارة صعوبات.
مثال على تسرب
وتجدر الإشارة إلى أن احتمال حدوث تسرب مرتفع للغاية إذا تم استخدام الأنابيب المعدنية أثناء تركيب نظام التدفئة تحت الأرضية ، والذي يتآكل في النهاية. لا تخضع المنتجات المصنوعة من البولي إيثيلين والبلاستيك المعدني والبولي بيوتيلين لمثل هذا التعرض. يمكن أن تصل مدة خدمتهم إلى 50 عامًا ، في حين أن تركيب مثل هذا النظام لأرضيات الماء الدافئ يمكن أن يتم بشكل مستقل. من الممكن استخدام ركائز مضلعة خاصة ، توجد عليها علامة خاصة لوضع الأنابيب.
عملية تركيب خط انابيب على قاعدة خرسانية
بادئ ذي بدء ، يجب أن يكون لديك رسم تخطيطي يتم بموجبه وضع أنابيب الأرضية الدافئة. يتم تنفيذ الأعمال التالية:
- تفكيك الأرضيات القديمة والتنظيف الشامل للقاعدة.إذا لزم الأمر ، قم بإغلاق جميع الشقوق وإزالة جميع العيوب في القاعدة. إذا كانت هناك اختلافات كبيرة في الارتفاع ، فيجب أيضًا التخلص منها. للقيام بذلك ، على الأرجح ، سيكون عليك عمل ذراع التسوية.
- الأرضيات المقاومة للماء. في هذه الحالة ، من الأفضل استخدام غلاف بلاستيكي. يرجى ملاحظة أن سمكها يجب أن يكون 250 ميكرون. يجب توصيل صفائح منفصلة من المواد بشريط البناء. يجب أن تكون قطع الفيلم متداخلة. بالإضافة إلى ذلك ، لا ينبغي لأحد أن ينسى التداخل على الجدران (10 سم).
- تركيب شريط المثبط. يتم تثبيته حول محيط الغرفة. ستحمي هذه المادة ذراع التسوية من تشوه درجة الحرارة.
- ترتيب العزل الحراري. إذا كنت تخطط لتجهيز أرضية دافئة في الطابق الأرضي من المنزل ، فيمكن أن تكون هذه الطبقة سميكة جدًا ، على الأقل 5 سم ، أما بالنسبة لبقية المبنى ، فتكفي طبقة 2 سم. لترتيب العزل الحراري ، يمكنك استخدام Penofol.
وضع شبك التسليح ومواسير التثبيت. هنا سوف تحتاج إلى تخطيط المخطط التفصيلي المرسوم مسبقًا. يرجى ملاحظة أن حجم الخلايا الشبكية يجب ألا يتجاوز 15 * 15 سم ، والآن يمكنك تركيب الأرضية الدافئة نفسها. يمكن أن تختلف المسافة بين الأنابيب من 7 إلى 30 سم ، ويجب ربطها بالشبكة بمشابك بلاستيكية. يرجى ملاحظة أنه لا ينبغي إحكام التثبيت بشدة ، لأن الأنابيب تميل إلى التمدد عند تسخينها. في الأماكن التي توجد بها فواصل تمدد ، يجب وضع العناصر المموجة على الهيكل
أثناء التثبيت ، انتبه إلى الخطوة بين الأنابيب الموجودة على الجدران الخارجية: يجب تقليلها ، نظرًا لوجود المزيد من فقدان الحرارة في هذه المنطقة.
توصيل النظام بالمجمع. لكي تعمل التدفئة تحت الأرضية بأكبر قدر ممكن من الكفاءة ، يجب توصيلها بشكل صحيح بمشعبات الإمداد والعودة.
اختبار الضغط الإنشائي
في هذه المرحلة ، أنت مطالب باختبار النظام بأكمله الذي يحتاج إلى التمكين. بفضل هذا الإجراء ، يمكنك التحقق من قابلية التشغيل في التصميم. يجب أن يكون التعرض ليوم واحد على الأقل. يجب أن يكون ضغط العمل في أنابيب نظام التدفئة تحت الأرضية 3-4 بار.
ملء سكريد. يجب أن يكون سمكها 5-7 سم ، ويمكنك تحضير المحلول بنفسك أو يمكنك استخدام خلطات بناء خاصة تحتاج إلى تخفيف بالماء العادي. يتم الحشو على الأنابيب تحت الضغط.
وضع غطاء الأرضية النهائي. لا يمكنك القيام بذلك قبل شهر واحد. في هذه الحالة ، قبل تثبيت الكسوة ، يجب فحص النظام مرة أخرى.
إيجابيات وسلبيات تدفئة الأرضية
مميزات التدفئة الأرضية بشكل عام:
- تدفئة موحدة للغرفة بأكملها ؛
- الدوران الطبيعي للهواء الساخن من الأسفل إلى الأعلى ، إلى السقف ؛
- تكون رطوبة الهواء ضمن النطاق الطبيعي ، ولا يوجد جفاف ، وأيضًا بسبب التسخين المنتظم ، ويتم استبعاد الزوايا الرطبة ، ولا تتطور فطريات العفن ؛
- الاقتصاد في تدفئة الغرفة ، بالطريقة المعتادة للتدفئة ، تكون درجة حرارة الأرضية أقل ، وهذا يؤدي إلى حقيقة أنه عن طريق لمس القدمين بسطح بارد ، يفقد الشخص الكثير من الحرارة ، عند تسخين الحقل ، مثل لا يحدث الخسارة ، وبشكل عام ، يمكن أن تكون درجة الحرارة المريحة للغرفة أقل بعدة درجات ؛
- يتم توفير مساحة إضافية بسبب عدم وجود بطاريات المبرد ، وتحسين تصميم الغرفة.
مقارنة بالتدفئة الأرضية الكهربائية:
- التوافق مع أي نوع من أنواع أغطية الأرضيات ؛
- الاستقلال عن انقطاع التيار الكهربائي ؛
- توفير كبير في الطاقة
- التنظيم الذاتي لدرجة الحرارة في الغرفة بسبب انتقال الحرارة ، إذا ارتفعت درجة الحرارة ، يصبح انتقال الحرارة من الأرضية أقل ، والعكس صحيح ؛
- الغياب التام للمجالات الكهرومغناطيسية التي لا تزال مخاطرها قيد المناقشة.
- صعوبة في التثبيت
- عند صب الخرسانة ، سيتعين عليك الانتظار لمدة 28 يومًا حتى تجف تمامًا ، خلال هذه الفترة لا يمكنك استخدام الغرفة ؛
- صعوبة في الحسابات إذا كان هذا هو المصدر الوحيد للتدفئة ؛
- عند الاتصال في الشقق ، سيتعين عليك إصدار تصريح خاص للاتصال بالتدفئة المركزية ، ولن تتمكن من توصيل الأرضية كما تشاء عند انتهاء موسم التدفئة ؛
- تكلفة التركيب أعلى من تكلفة أنظمة التدفئة الأخرى ، ولكن هنا يجب أن يؤخذ في الاعتبار أنه تم إجراؤه مرة واحدة ، وسوف يستمر لفترة طويلة ولم يعد يتعين عليه تحمل أي تكاليف مادية ؛
- خطر الفيضانات بسبب انتهاك سلامة خط الأنابيب.
جهاز النظام
للعمل ، يستخدم نظام التدفئة تحت الأرضية الماء والكهرباء. سيؤدي استخدام مثل هذا النظام إلى جعل الغرفة مريحة ودافئة قدر الإمكان. تستخدم أرضية الماء الدافئ مبردًا مدمجًا ، وهو عبارة عن كابل تسخين أو أنابيب بها ماء ، كما في هذه الحالة. يعد هذا الترتيب أكثر من مثالي ، حيث يساهم في التوزيع المنتظم للحرارة داخل الغرفة. وبالتالي ، ستكون درجة حرارة الغرفة حوالي 22 درجة مئوية ، بينما ستكون درجة حرارة الأرض حوالي 30 درجة مئوية.
مخطط التوزيع المنتظم للحرارة من أرضية الماء الدافئ (انقر للتكبير)
من أجل الأداء الصحيح والاقتصادي لهذه الأنظمة ، يوصى بتثبيت منظم حرارة ، والذي سيتيح لك تنظيم درجة الحرارة في الغرفة بشكل مستقل والحفاظ عليها عند المستوى الأمثل للشخص. تستخدم أرضية الماء الدافئ نظامًا من البطاريات مملوءة بالماء الساخن. ترتفع الحرارة الناتجة عنها ، وبالتالي تسخين الهواء في الغرفة بالتساوي. بعد كل شيء ، من الممتع المشي حافي القدمين على سطح أرضي دافئ أكثر من المشي على سطح بارد. ستجذب الأرضية المسخنة بالماء الآباء الصغار ، الذين يقضي طفلهم الكثير من الوقت جالسًا على الأرض ولعب مجموعة متنوعة من الألعاب.
الطفل دائما دافئ
تتميز أرضيات الماء الدافئ بأداء جمالي عالٍ ، لأن الجزء الرئيسي من النظام سيكون مخفيًا عن الأنظار تحت طبقة من ذراع التسوية والأرضيات. عند استخدام الحديد الزهر المعتاد أو البطاريات ثنائية المعدن الحديثة ، هناك فرصة لحدوث مسودات. يتم تسخين هذه الأجهزة إلى درجة حرارة عالية ، بسبب حدوث الحمل الحراري. بسبب الاختلاف الكبير في درجات الحرارة ، تتسارع حركة الكتل الهوائية بشكل كبير ، مما يؤدي إلى المسودات. سوف تساعد الأرضية المسخنة بالماء في حل هذه المشكلة. تساهم المسودات أيضًا في ظهور الغبار ومسببات الحساسية الأخرى التي يمكن أن تؤدي إلى تفاقم مرض المصابين بالحساسية. لكن الأرضية الدافئة من غلاية الغاز لا تحتوي على مثل هذه الخصائص. تستخدم المنافذ لإخفاء مشعات التدفئة ، مما يضعف انتقال الحرارة.
توزيع منتظم لدرجة الحرارة

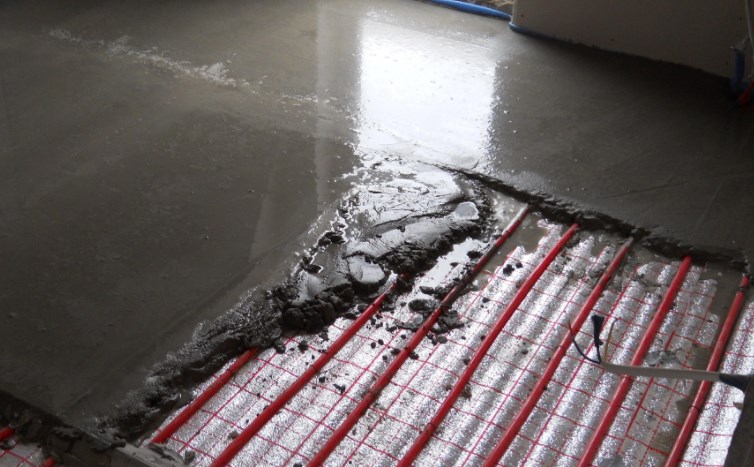

ملء ذراع التسوية النهائي
هذه العملية مهمة جدا. يتكون ملء ذراع التسوية من عدة مراحل:
- فوق الطبقة الأولى من شبكة التعزيز ، وبناءً عليه ، من الضروري وضع طبقة أخرى من الشبكة ، حجمها 10 * 10 سم ، ويجب ألا تتقاطع هذه المادة مع المناطق التي تم تخطيط طبقات تخفيف الضغط فيها.
- صب المحلول. من الأفضل في هذه الحالة استخدام الخلطات الجاهزة التي يتم شراؤها من المتجر. لتحسين جودة المحلول المُجهز ، يمكنك إضافة مادة ملدنة إليه. في هذه الحالة ، قد لا يتجاوز سمك ذراع التسوية 3 سم ، ويرجى ملاحظة أن درجة حرارة الهواء في الغرفة أثناء صب الخليط يجب أن تكون 5-30 درجة مئوية.
لكي يجف ذراع التسوية تمامًا ، يستغرق الأمر وقتًا طويلاً (28 يومًا على الأقل). تذكر أن صب الخرسانة يجب أن يتم فقط عند تشغيل النظام. يجب أن يكون للأنابيب ضغط العمل المطلوب.
كيفية توصيل أرضية ساخنة بالماء
يعتبر خيار التوصيل الأكثر تفضيلاً من المرجل الخاص بك ، مع تضمين مضخة في النظام. هذا خيار للأسر الخاصة.نظرًا لأن درجة حرارة المادة الحاملة التي تدخل مجمع قاع الماء يجب أن تكون في حدود 35-45 درجة مئوية ، يتم استخدام وحدات الخلط لخفضه.
لهذه الأغراض ، يتم تركيب الصمامات ثلاثية أو ثنائية الاتجاه. بعد ذلك ، يتم توجيه أنبوب الإمداد إلى مشعب توزيع ، والذي يجب أن يتضمن مخرجات وفقًا لعدد الدوائر والصمامات الحرارية ووحدات التحكم في التدفق. يتم تثبيت الرافعات على أنابيب الإمداد والعودة بحيث يمكن ، إذا لزم الأمر ، إيقاف تسخين هذه الدائرة. يمكنك أيضًا التفكير في خيار الاتصال بعودة نظام التدفئة المشترك.
عند الاتصال في شقة ، قد تنشأ صعوبات ، حيث يجب استيفاء عدد من الشروط. في المنازل القديمة ، قد يكون هذا مستحيلًا في كثير من الأحيان ، بينما يتم توفير تدفئة أرضية تلو الأخرى في المباني الجديدة. للحصول على إذن ، يجب عليك كتابة الطلبات إلى مكتب الإسكان وشركة شبكة التدفئة. لتسخين مساحة صغيرة ، يمكنك استخدام المخرج إلى ملف سكة المنشفة الساخن ، وفي هذه الحالة ، لا يلزم الحصول على إذن.
اختيار قوة النظام
قبل الشراء ، يجب عليك فحص العبوة بعناية ، لأن أرضيات الماء الدافئ تأتي مع كابل بطول وطاقة معينين ، مما يعني إمكانية تسخين مربع معين. عند الاختيار ، يجب أن تسترشد بالقاعدة التالية:
- للتدفئة الكاملة للغرفة ، يتم استخدام قوة 170 واط ؛
- إذا كان هذا النظام اختياريًا ، فستكون قوة 110 واط كافية.
طاولة كهربائية
يمكن أن يؤدي استخدام الأرضيات المسخنة بالماء إلى عدد من المشاكل. بادئ ذي بدء ، لن يكون كل غطاء أرضي قادرًا على تحمل نظام درجة الحرارة هذا دون ضرر. سيشعر المشمع أو البلاط المثبت بشعور رائع في درجة الحرارة هذه ، وهو ما لا يمكن قوله عن الباركيه. يجدر أيضًا حساب الطاقة المحتملة التي سيستهلكها نظام التدفئة تحت الأرضية ، نظرًا لوجود بعض القيود المتعلقة باستهلاك الطاقة لفئات معينة من المواطنين. في هذه الحالة ، يجدر التفكير في الأجهزة الكهربائية الأخرى الموجودة في المنزل أو الشقة.
تركيب ارضية دافئة
بادئ ذي بدء ، أود أن أشير إلى أن الأشخاص الذين لديهم بعض الخبرة في مثل هذا العمل هم وحدهم الذين يمكنهم تثبيت مرجل بشكل مستقل لأرضية مُدفأة والنظام نفسه. يمكن تثبيت هذه الأنظمة لتدفئة المساحات الكبيرة والصغيرة. الماء الساخن هنا سيلعب دور المبرد. من أجل إجراء التثبيت الصحيح للأرضيات المسخنة بالماء ، من الضروري إنشاء ذراع تسوية إضافي ، حيث سيتم وضع أنابيب البوليمر لاحقًا.
وضع
من الممكن استخدام مواد أخرى ، لكنها كلها باهظة الثمن ، أو لا تنتمي إلى فئة المعمرة. يتحدث وضع مثل هذه الأنظمة أيضًا عن فعالية تكلفة استخدامها. يسمح هذا النظام بتركيب أنواع مختلفة من الأرضيات وإمكانية إعادة ترتيب الأثاث (لا توجد أنابيب أو مشعات ظاهرة). سمحت الكفاءة العالية والمتانة لهذه الأنظمة بأن تصبح بديلاً ممتازًا لأنظمة التدفئة المركزية.
استخدام الحداثة
يمكن أن تكون الأرضيات التي يتم تسخينها بالماء حلاً ممتازًا لتدفئة المساحات الكبيرة. في الغرف الصغيرة ، مثل المرحاض أو الحمام ، لن يكون من الممكن وضع مثل هذا النظام بسبب وفرة الأنابيب. في هذه الحالة ، يوصى بتركيب مثل هذا النظام
يجدر الانتباه إلى حقيقة أن توصيل هذه الأجهزة بالتدفئة المركزية محظور ويعاقب عليه القانون. تتطلب مثل هذه الإجراءات التنسيق مع الدولة أو السلطات المحلية ذات الصلة وعمليات التفتيش.
ما الذي تقوم عليه التكنولوجيا:
- مطلوب تربة أو لوح. إذا كنا نتحدث عن الأرض ، فأنت بحاجة أولاً إلى تطبيق سرير رملي ، ولكن ليس أكثر من 10 سم.ستحتاج أيضًا إلى حجر مكسر من كسر ناعم وطبقة من حاجز بخار وذراع خشن ، حوالي 10 سم.
- طبقة من مادة العزل المائي. تتطلب الأرضية المسخنة بالماء طلاءًا أو مانعًا لتسرب المياه. يوصى باستخدام معاجين على أساس البوليمرات والأسمنت والمطاط والبيتومين.
- عزل حراري عالي الجودة. من الممكن استخدام رغوة البوليسترين البسيطة والمبثوقة.
- يوصى بطبقة عازلة للحرارة ، ولكنها غير مطلوبة.
- الأنابيب التي يتكون منها نظام قاع الماء.
- ذراع تسوية مصنوع من خليط خرساني باستخدام شبكة تقوية. مع الأخذ في الاعتبار الأنابيب ، يجب ألا يتجاوز ارتفاعها 10 سم ، ويتم تنفيذ التعزيز مباشرة فوق مستوى الأنابيب ، مما يسمح لك بتوزيع الحمل الحالي بالتساوي. الأرضيات المائية لها وزن كبير.
- يجب تسمية المواد المستخدمة بشكل مناسب فيما يتعلق باستخدام أرضية الماء الدافئ.
تصميم
الأنواع الرئيسية للأنظمة
لا يوجد سوى أنواع قليلة من الأنظمة. عند استخدام تقنية الخرسانة ، تكون جميع عناصر التسخين تحت ذراع التسوية الأسمنتية. يتم استخدام نهج مماثل ، لتركيب أرضيات الماء الدافئ ، بسبب العديد من الأعمال الضرورية ، والتي تتطلب استثمارات كبيرة وتكاليف الوقت. لا يمكن تثبيت مثل هذا الطلاء إلا بعد جفاف ذراع التسوية الخرساني. يمكن أن تكون هذه الفترة الزمنية مساوية لشهر (لإعطاء قوة العلامة التجارية لذراع التسوية) ، اعتمادًا على سمكها. هذه الطريقة ليست بسيطة ، لكن هذا لم يمنعه من أن يصبح مشهورًا جدًا.
عناصر التسخين تحت ذراع التسوية الأسمنتية
عند استخدام تقنية الجدار ، يتم تركيب أنابيب التدفئة تحت الأرضية من مواد معدة مسبقًا. هذا جعل من الممكن تقليل مدة العمل الضروري الذي يهدف إلى تثبيت النظام. بعد كل شيء ، نحن نتحدث عن الغياب التام للعمل مع الحل
وتجدر الإشارة إلى أننا نتحدث عن شراء مواد جاهزة غالية الثمن.
اعتمادًا على المواد ، هناك:
- نوع معياري من النظام الخشبي.
- نظام البوليسترين.
- نوع الرف من النظام الخشبي.
تحت الأرضيات الخشبية
تركيب محرك سيرفو
قبل تثبيت المحرك المؤازر ، تحتاج إلى تحديد نوع منظم الحرارة الذي سيحتاج الجهاز للعمل معه. إذا كان منظم الحرارة يتحكم في دائرة مائية واحدة ، فسيتم توصيل كلا الجهازين بواسطة أسلاك مباشرة مع بعضهما البعض. إذا تم اعتبار ترموستات متعدد المناطق ، أي جهاز يخدم عدة دوائر في نفس الوقت ، فسيتم توصيل محرك سيرفو وفقًا لمخطط خاص.
لتوصيل الأسلاك ، يتم استخدام مفتاح. تتمثل المهمة الرئيسية لهذا الجهاز في توصيل الأجهزة وتوصيلها لأغراض مختلفة في دائرة مشتركة. بالإضافة إلى وظيفة الربط ، فإن المفتاح هو أيضًا فتيل. عندما يتم إغلاق جميع صمامات الإغلاق في الدوائر ، يقوم الجهاز بإيقاف تشغيل المضخة.
انتباه: أثناء تشغيل نظام التسخين من غلاية الوقود الصلب ، فإن خاصية التبديل مثل إيقاف تشغيل المضخة محفوفة بوقف تشغيل معدات التدفئة نفسها. سيسمح الصمام الجانبي والممر الجانبي بمنع المضخة من التوقف ومنع الجهاز من التباطؤ
يجب القول أنه نظرًا لظهور الأجهزة الحديثة ، فإن التحكم في تشغيل الأرضية الدافئة اليوم هو عملية بسيطة إلى حد ما. تصميم معظم الأجهزة المستخدمة لتشغيل دوائر التدفئة ليس معقدًا. الأمر نفسه ينطبق على الماكينات. الجهاز سهل الاستخدام وعملي وموثوق. بمساعدة المحركات المؤازرة ، يمكنك أتمتة نظام التدفئة ، وجعل ظروف التشغيل بسيطة وبأسعار معقولة.
اختبار العناصر الحرارية بأنواعها المختلفة:
