غلاية كهربائية بمضخة تداول الفروق الدقيقة في العمل

إيجابيات وسلبيات

استنادًا إلى تجربة تشغيل أنواع مختلفة من الغلايات للإمداد الحراري الفردي ، يعتقد الخبراء بحق أن الأكثر ملاءمة للإدارة هو غلاية كهربائية مزودة بمضخة دوران.

مزايا ربط الغلايات الكهربائية بالمضخة:

1. التكامل الكامل لتشغيل المضخة مع عناصر المخطط الحراري.
2. مؤشرات محددة منخفضة لاستهلاك الطاقة الخاصة لتنفيذ مجموعة المهام ، فهي لا تؤثر عمليًا على تكاليف التدفئة الإجمالية.
3. أعلى كفاءة بين مصادر التسخين الأخرى تصل إلى 99٪.
4. أتمتة العمليات التكنولوجية بنسبة 100٪.
5. الود البيئي - لا توجد انبعاثات ضارة في الغلاف الجوي.
6. معاملات محددة منخفضة لاستهلاك المواد ، ليست هناك حاجة لتركيب معدات باهظة الثمن على المدخنة ، وإنشاء تيار في المرجل وتنظيم إمداد الهواء لغرفة الاحتراق.

في الإنصاف ، تجدر الإشارة إلى أن النظام به عيب كبير للغاية - التكلفة العالية للكهرباء لتكنولوجيا توليد الحرارة. هناك عدة خيارات لتقليل تكاليف الطاقة:

1. عزل حراري فعال لجسم التسخين.
2. استخدام توليد الحرارة المشترك مع تضمين مخطط مصادر الطاقة الثانوية: الطاقة الشمسية وطاقة الرياح ومضخات تسخين المياه.
3. الانتقال إلى قياس الكهرباء متعدد التعريفات مع تضمين مخطط إمداد الحرارة لخزان لتسخين المياه خلال فترة التعريفة التفضيلية.

الفروق الدقيقة في التثبيت

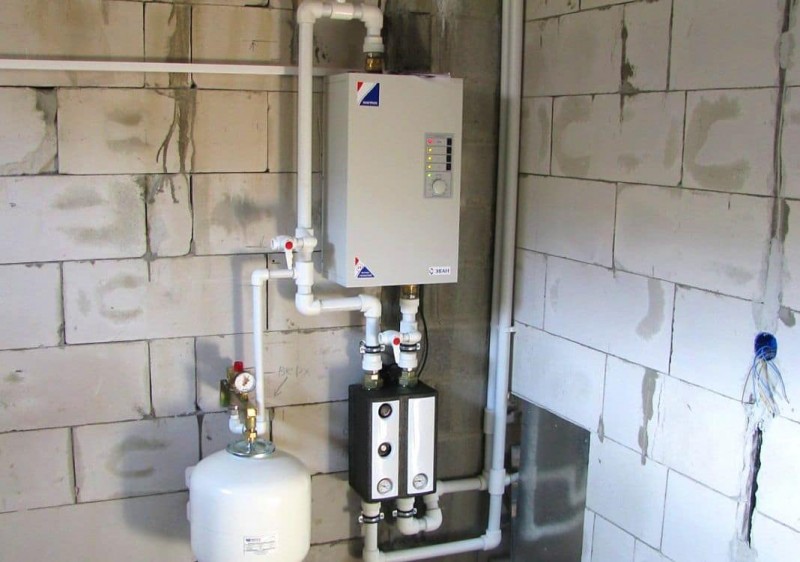

يبدأ التثبيت باختيار مكان لغرفة غلاية كهربائية ؛ عند تركيب وحدات قوية تزيد عن 6 كيلو وات ، يوصى بغرفة منفصلة دون الوصول من قبل الأشخاص غير المصرح لهم والأطفال. يمكن تركيب عناصر تسخين غلاية التدفئة الصناعية في المطبخ.
تم وضع المفوضية الأوروبية بحيث تكون هناك مساحة خالية حولها للصيانة والإصلاح.
الفجوات الدنيا:

• إلى السقف العلوي للغرفة - 0.80 م ؛
• حتى علامة "0" في حالة النوع المفصلي - 0.50 متر على الأقل ؛
• على الجدران - 0.05 م ؛
• على الأنابيب - أكثر من 0.50 م ؛
• أمام المرجل الأمامي - أكثر من 0.70 م.

مستوى موقع الهيكل مهم - يجب أن يكون أفقيًا تمامًا. يعتمد تركيب الغلاية على نوع نظام التسخين - بالدوران الطبيعي ، توجد الغلاية الكهربائية في أدنى نقطة ، مع دوران قسري - في أي مكان مناسب .. يمكن تركيب أكثر من وحدة ، ولكن عدة ، في هذه الحالة يتم ربطهما بالتوازي بحيث يعملان بنفس الحمولة

من الممكن تركيب أكثر من وحدة ، ولكن عدة ، وفي هذه الحالة يتم ربطها بالتوازي بحيث تعمل بنفس الحمولة.

خوارزمية التثبيت:

1. بالنسبة للهيكل المثبت على الحائط ، قم أولاً بتثبيت الحوامل التي تأتي مع الوحدة.
2. بعد تثبيتها على الحائط بالمسامير أو المراسي ، يتم تعليق الجسم.
3. تم تركيب وحدة الأرضية على حامل عازل مسطح.
4. يربطون دارات التدفئة والماء الساخن.
5. قم بتركيب صمامات الإغلاق والتحكم في أنابيب المدخل والمخرج.
6. قم بتركيب مستشعرات الحوض ومقاييس الضغط ومقاييس الحرارة وفقًا لمخطط العمل.
7. قم بتوصيل الوحدة بالتيار الكهربائي. يمكن استخدام القناة المرنة المموجة كقناة كابل.
8. إذا لم تكن زيادة الطاقة في الشبكة غير شائعة ، فيجب إجراء الاتصال من خلال عامل استقرار.
9. يتم تثبيت الحماية الكهربائية ، ويتم اختيار طاقة المصهر أعلى من أكبر حمل حالي للغلاية في حالة العمل ، ويكون التأريض إلزاميًا عند التوصيل. قم بإجراء تأريض من 3 أو 5 نوى في الكابل.

• سلك العمل الصفري N متصل بالحافلة المحايدة للدرع.
• سلك التأريض PE متصل بحافلة "الأرض" الخاصة به.
• بالنسبة لخط الطاقة ، يتم استخدام علامة تجارية لكابل VVG مع عدد من النوى من 3 أو 5 ، مع أقسام من طاقة EC المقابلة ، وعادة ما يشار إلى الحجم في جواز سفر المنتج.
• يتم ربط غلاية الدائرة المزدوجة من خلال صمام ثلاثي الاتجاه من النوع الكهربائي. عند إشارة منظم الحرارة ، فإنه يوجه تدفق المبرد لتسخين DHW أو دائرة التسخين.
• بعد اكتمال أعمال التركيب ، يتم فحص الغلاية والتأكد من تركيبها أفقيًا بدقة وتوصيل جميع الاتصالات بها.
• تمتلئ الغلاية بالماء ويتم إجراء اختبار الضغط تحت ماء الصنبور - يتم تحديد التسريبات في الوصلات وإمكانية تشغيل صمامات الإغلاق والتحكم.
• تحقق من تشغيل المعدات الكهربائية للغلاية ومضخة الدوران المضمنة في المرجل.
• اختبار أداء أجهزة الاستشعار والأتمتة الأمنية.

تعتبر الغلايات الكهربائية ذات المضخة من أكثر طرق التسخين تطوراً مع إمكانية التحكم بالتدفئة الحديثة من 0 إلى 100٪ وباستخدام نظام Smart Home يمكن التحكم عبر الإنترنت خارج جدران المنزل. وعلى الرغم من أن المضخة نفسها تستهلك كهرباء إضافية لتشغيلها ، فإن هذه التكاليف تؤتي ثمارها بسرعة ، مع مراعاة راحة واستقلالية وسلامة الخدمات.

الأهم من ذلك هو أن هذا المخطط له مستقبل عظيم ، بالنظر إلى أن أي موارد طاقة ثانوية من الطاقة الخضراء يمكن دمجها بسهولة ، وبالتالي فإن هذا النوع من الإمداد الحراري يكتسب شعبية في جميع أنحاء العالم.

معايير الاختيار

يعتمد اختيار المعدات على عدة عوامل ، لكن الأساس هو الطاقة الحرارية للمنشأة. لا يمكن إجراء حساب دقيق إلا من قبل منظمة متخصصة. ولكن لحساب تقريبي ، يتم استخدام نسبة بسيطة من الطاقة ومنطقة التسخين للمناطق المركزية ، على سبيل المثال ، في موسكو: لمدة 10 متر مربع - الطاقة المطلوبة هي 1 كيلو واط.

المعيار التالي هو مخطط التوصيل ، والذي يعتمد على إمكانية إدخال المشترك لشبكة الطاقة في المنزل والجهد وعدد المراحل. بالنسبة إلى غلاية صغيرة تبلغ 6 كيلوواط (كائن يصل إلى 60 مترًا مربعًا) ، يمكنك الاتصال بشبكة أحادية الطور 220 فولت ، وستتطلب ECs ذات الطاقة الأعلى شبكات ثلاثية الطور (380 فولت). ينتج العديد من الشركات المصنعة وحدات لها القدرة على الاتصال بكل من الشبكات ثلاثية الطور وحيدة الطور.

عند اختيار غلاية كهربائية بمضخة ، يجب أن تأخذ في الاعتبار ناتج الحرارة

العامل التالي هو نظام الأمان ، يجب أن يتعامل مع التهديدات مثل الضغط المنخفض أو المرتفع لمياه الشبكة ، أو ارتفاع درجة حرارة عنصر التسخين أو تجميد المياه. يتم تحديد التحكم في EC من بين ثلاثة خيارات: يدوي أو رقمي أو قابل للبرمجة. يُنصح باختيار وحدة ذات تحكم في الطاقة. في نماذج الميزانية ، يتم تصعيده ، وفي الأجهزة ذات المبرمجين يكون سلسًا.

في هذه الحالة ، بناءً على البيانات الواردة من مستشعرات الضغط ودرجة الحرارة ، يتيح لك البرنامج ضبط الوضع تلقائيًا. عند استخدام عداد متعدد التعريفات ، سيكون الحد الأقصى للحمل على المرجل ساريًا من الساعة 23:00 إلى الساعة 07:00

من المهم بنفس القدر وجود أجهزة مساعدة كاملة مع مضخة وخزان تمدد: مستشعرات درجة الحرارة والضغط والتركيبات ومقاييس الضغط

حساب قوة المعدات

بعد إجراء حساب المخطط الحراري ، وتحديد عدد الدوائر ، وطول الشبكة ، وتحديد نقطة موقع المصدر ، ينتقلون إلى اختيار معلمات EC.
في شبكة التوزيع ، يتم بيعها بقوة 2 إلى 70 كيلو واط ، وتستخدم الأجهزة ذات الأداء الحراري لأكثر من 50 كيلو واط للمرافق الصناعية.

يُعهد بحساب الطاقة إلى منظمة خاصة ، باستخدام الآلات الحاسبة عبر الإنترنت أو محسوبة بالصيغة: Wk \ u003d (SxWud) / 10 ،
أين:

Wк - الطاقة الحرارية للوحدة ، كيلوواط ؛
S هي المساحة الإجمالية للتدفئة ، م 2 ؛
Wsp - قدرة محددة لكل 1 م 2 من المساحة ، تعتمد على المنطقة المناخية ، المحددة: للمناطق الجنوبية 1.0 ، للمركز - 1.1 - 1.15 ، للشمال - 1.2.

مثال على الحساب:
المنطقة المناخية هي مركز روسيا.
مساحة التدفئة - 160 متر مربع.
الطاقة الحرارية: (160 ∙ 1.1) /10 = 17.6≈18 كيلو واط.

هذا الحساب مناسب تمامًا لنظام إمداد الحرارة بدائرة واحدة ، أي للتدفئة فقط. في مخططات الدائرة المزدوجة مع تزويد الماء الساخن ، سيكون من الضروري إجراء حساب إضافي لاحتياجات إمدادات الماء الساخن ، مع مراعاة معايير SNIP لاستهلاك الماء الساخن وعدد مستخدمي الخدمة.

الحساب التالي المطلوب في التدفئة الكهربائية هو حساب الشبكة الكهربائية لتوصيل الوحدة. سوف ترتفع درجة حرارة الكبل الذي تم اختياره بشكل غير صحيح أثناء التشغيل ، مما يؤدي إلى نشوب حريق طارئ. لإجراء حساب تقريبي ، يمكنك أن تأخذ نسبة بسيطة - يتطلب التيار البالغ 1 أ مقطعًا عرضيًا يبلغ 1 مم 2.
مثال حسابي لتحديد مساحة المقطع العرضي لكابل المرجل الكهربائي:

الطاقة - 6 كيلو واط ؛
الشبكة أحادية الطور 220 فولت.
صيغة حساب مساحة المقطع العرضي للموصل mm2: S \ u003d Wk / (U ∙ I).
U - 220 فولت ،
أنا - 8 أ.
الحساب: S = 6000 / (8 ∙ 220) = 3.41 مم 2

هذا حساب تقريبي إلى حد ما ، ستحتاج أيضًا إلى مراعاة مادة الكابل وطوله.

يجب تنفيذ جميع الأعمال المتعلقة بتركيب المعدات الكهربائية مع الامتثال الكامل لمتطلبات أكواد ومعايير الصناعة ، وكذلك قواعد السلامة:

1. لا تقم بتركيب الوحدة بالقرب من مصدر المياه أو مصدر المياه.
2. أثناء التثبيت ، يجب مراعاة مسافات البناء الموصى بها بين الوحدة والهياكل.
3. مطلوب توصيل إلزامي للمفوضية الأوروبية بالحلقة الأرضية.
4. يتم تركيب الجهاز المثبت على الحائط على جدار مصنوع من مواد غير قابلة للاحتراق.
5. يحظر وضع كابلات الطاقة تحت التدفئة أو أنابيب المياه. في أماكن التقاطع المحتمل للشبكات الهندسية ، يتم تثبيت غلاف معدني واقي.

يجب تركيب غلاية كهربائية مزودة بمضخة مع الامتثال الكامل لجميع قواعد السلامة.
