تركيب مدخنة في الحمام من خلال السقف

أنواع عقد المرور عبر السقف

عند عبور السقف ، من الضروري حماية مواد "الفطيرة" من الحرارة وأيضًا إصلاح الأنبوب بطريقة ما في موضع معين. يتواءم قطع السقف أو ، كما يطلق عليه أيضًا "عقدة المرور" ، مع هذه المهمة.

العقد العابرة هي إنتاج صناعي. وهي عبارة عن صندوق مصنوع من المعدن أو المعدن ، تُلصق به صفيحة من الفولاذ المقاوم للصدأ أو المجلفن على جانب واحد. في منتصف هذه العقدة يتم عمل ثقب يتم إدخال شطيرة فيه. الصفيحة من جانب الغرفة تغلق الفتحة الموجودة في السقف وتزينها. كما أنها تعمل كدعم للعازل الحراري ، والذي ، من أجل عزل حراري أفضل ، يملأ الفجوة بين الأنبوب وعوارض الأرضية.

هذا هو اختراق سقف minerite. منظر من العلية

فيما يتعلق بالمواد التي يجب استخدام الاختراقات في الحمام ، لا يوجد خلاف: فقط الفولاذ المقاوم للصدأ. الحقيقة هي أنه في درجات حرارة نموذجية لغرف البخار ، تنبعث الجلفنة بعيدًا عن المواد الأكثر فائدة. لذلك ، هناك خيار واحد فقط: الفولاذ المقاوم للصدأ.

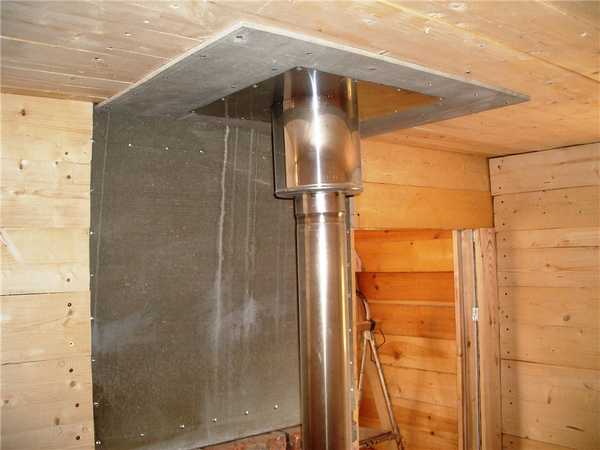

كل شيء سهل التثبيت. إذا تم صنع السقف دون مراعاة مرور الأنبوب ، يتم قطع فتحة مربعة في المكان المناسب (بين الحزم) ، وهو أصغر بمقدار 1-2 سم من حجم اللوحة الزخرفية. يتم تغطية الكمرات والألواح بطبقة عازلة للحرارة. إذا كان هناك ، يمكنك مسمار شرائح من الورق المقوى المعدني أو البازلت أو الأسمنت الأسبستي (الأسبستوس ضار ، لذا استخدمه فقط كملاذ أخير) ، مجرد شريط من الصوف الحجري العازل. في بعض الحالات ، يلزم حشو العازل بشرائط معدنية (عند الحاجة ، انظر أدناه).

لا يمكنك القيام بذلك - كان عليك قطع حفرة مربعة. وهكذا كانت بطانة السقف بالقرب من الأنبوب متفحمة بالفعل ...

عند تثبيت الأنبوب على الفرن ، يتم وضع الجهاز في مقطع مستقيم يمر عبر السقف. ترتفع عقدة المرور ببساطة إلى المستوى المطلوب. تحت حوافها ، التي تلامس ألواح السقف ، يتم وضع شريط عازل للحرارة ، ثم يتم تثبيت كل شيء بمسامير ذاتية التنصت. في العديد من العقد ، يقوم المصنعون بعمل ثقوب للبراغي ، لذلك حتى هذه ليست مشكلة.

تكوين هذه المنتجات مختلف. في بعض الأحيان يتم صنع أسطوانة معدنية حول فتحة الأنبوب. تبرز حواف الصفيحة الزخرفية بشكل ملحوظ خلف هذه الأسطوانة. عند تثبيت مجموعة تمريرية من هذا النوع ، لا يزال الثقب مقطوعًا بشكل مربع. من الممكن أيضًا إنشاء دائرة ، ولكن يجب أن يكون هناك مسافة لا تقل عن 130 مم من الأنبوب إلى حافته إذا كان الأنبوب معزولًا ، و 250 مم إذا لم يكن معزولًا

باستخدام هذا الخيار ، يرجى ملاحظة ما يلي: يجب أن يكون حجم اللوحة كافياً لإخفاء الفتحة. بالإضافة إلى ذلك ، مع هذا الشكل من الممر عبر السقف ، من الضروري حماية خشب السقف ليس فقط بالعوازل الحرارية ، ولكن أيضًا تنجيده بشرائط معدنية

تأتي العقد الممررة عبر السقف في تكوينات مختلفة

توجد نقاط مرور لا توجد فيها أسطوانة حول الأنبوب ، لكن الألواح الخارجية مصنوعة على طول المحيط. إنها مصنوعة من المعدن ، وقد تكون من معدن. إذا كانت الجوانب مصنوعة من المعدن ، فيجب تنجيد حواف الفتحة في السقف بعازل حراري (على سبيل المثال ، كرتون بازلت أو نفس المعدن). إذا كانت الجوانب مصنوعة من معدن ، فهي نفسها عازل حراري جيد. لذا فإن العزل الحراري الإضافي للحواف المقطوعة ليس ضروريًا (ولكن يمكنك تشغيله بأمان).

إزالة الأنبوب من خلال السقف

عند تجهيز ممر الأنبوب عبر السقف ، يجب توخي الحذر لضمان استيفاء شرطين:

• يجب أن تكون الممرات عبر فطيرة التسقيف مقاومة للحريق ؛
• يجب حماية المساحة الموجودة تحت السقف قدر الإمكان من اختراق الرطوبة.

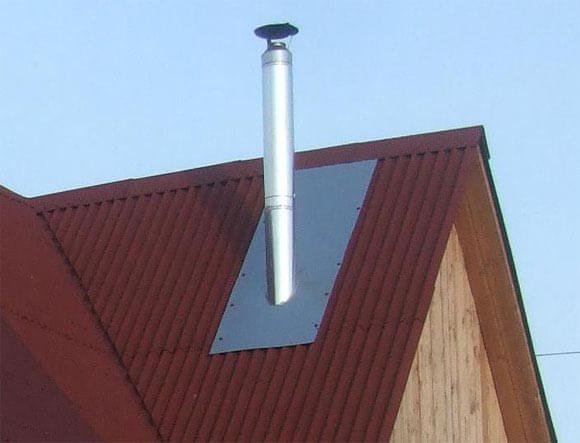

يتيح لك الانتهاء من المدخنة عبر التلال تنفيذ جميع الأعمال بكل بساطة.نظرًا لحقيقة أن تكوين جيوب الثلج أمر مستحيل على التلال ، فمن الممكن تحقيق حماية أفضل ضد التسربات. ولكن في الوقت نفسه ، تشير طريقة تثبيت الممر عبر السقف إلى أن شعاع التلال لن يكون له وظائف حمل في بناء نظام الجمالون. وهذا يتطلب تقوية إضافية للعوارض الخشبية نفسها. في وجود العلية ، قد يكون تركيب دعامات تروس إضافية غير مرغوب فيه أو ببساطة مستحيل.

هذا هو السبب في أن المطورين يفضلون تثبيت ممر المدخنة على منحدر ، مباشرة عند التلال. في هذا المكان ، لا يتشكل الجيب الثلجي أيضًا ، وإلى جانب ذلك ، لا يحتاج نظام الجمالون إلى تعزيز إضافي. ولكن إلى جانب ذلك ، يؤثر موقع معدات التدفئة أيضًا على اختيار المكان لمرور مدخنة السقف. يجب أن نتذكر أن المقاطع الأفقية للمدخنة يجب ألا يزيد طولها عن متر واحد. في بعض الحالات ، يكون موقع المرجل هو السبب في اختيار طريقة تمرير المدخنة عبر التلال.

يوصي المحترفون بتجنب تركيب عنصر ممر في الوادي (المكان الذي يتلاقى فيه منحدران بزاوية داخلية) ، نظرًا لأنه من الصعب بشكل خاص تثبيت ممر سقف في هذه المرحلة. نتيجة لهطول الأمطار وتساقط الثلوج ، قد لا يتمكن التقاطع من التعامل مع الرطوبة ونتيجة لذلك ، سوف يتسرب السقف.

من المهم الحفاظ على المسافة بين العوارض الخشبية والسقف في حدود 25-30 سم.إذا كان السقف مصنوعًا من مواد قابلة للاحتراق (أنواع مختلفة من مواد التسقيف والسقف الناعم) ، فيجب أن يكون هناك فجوة من 13-25 سم بين المواد وجدار المدخنة

إذا كانت المادة مقاومة لدرجات الحرارة المرتفعة ، فيمكن ترك هذه الفجوة في حدها الأدنى ، ويتم إزالة الأنبوب الموجود على سطح المنزل من الصندوق فقط.

إذا كان السقف عبارة عن "فطيرة" تتكون من عزل مائي وبخار وعزل حراري ، فعند تثبيت عنصر المرور ، قد تنشأ بعض الصعوبات المرتبطة بانتهاك سلامة هذه الطبقة. نتيجة للخطأ ، يمكن تقليل الخصائص الوقائية للسقف بشكل كبير. في هذه الحالة ، يمكن تركيب المدخنة في صندوق منفصل ، والذي سيعزل مواد التسقيف عن الجدران الساخنة. يجب أن تكون المسافة بين الجدار الداخلي للصندوق والمدخنة حوالي 15 سم ، في حين أن المساحة الحرة مملوءة بمادة عازلة للحرارة غير قابلة للاحتراق. يوصى باستخدام الصوف المعدني أو البازلت لأنه مقاوم للرطوبة.

يتم إحضار الحاجز المائي والبخار إلى الصندوق وفقًا للطريقة القياسية: يتم قطع "الفطيرة" على شكل مظروف. يتم إحضار ورقة الأفلام إلى العوارض الخشبية والعوارض المتقاطعة ، حيث يتم تثبيتها بالمسامير أو الدبابيس. ثم يتم الضغط على طبقة العزل المائي في الأعلى بالقضبان ، ويتم ضغط حاجز البخار بإطار أساسي لإنهاء مواد العلية أو العلية. بعد ذلك ، يتم التعامل مع مفاصل الأفلام والمربع باستخدام مادة مانعة للتسرب ولصقها بشريط خاص.

كيفية تركيب مدخنة من خلال الحائط

تعد خوارزمية تركيب مدخنة من خلال جدار أبسط من منفذ عبر السقف. ومع ذلك ، هناك بعض متطلبات التثبيت التي يجب أن تكون على دراية بها عند التخطيط للساونا:

• يتم عمل ثقب تكنولوجي لمخرج الأنبوب في جدار الحمام على ارتفاع لا يقل عن 1.2-1.5 متر.
• يجب ألا يتجاوز المقطع الأفقي للأنبوب (من الفرن إلى المنعطف الخارجي إلى العمودي) مترًا واحدًا ، ويؤدي الطول الكبير لهذا القسم إلى انخفاض كبير في السحب ، وانسداد سريع للمدخنة بمنتجات الاحتراق.
• يجب ألا يجاور القسم الرأسي من الأنبوب الممتد على طول الجدار الخارجي للحمام بأكثر من 1.5 متر ، وتُترك نفس المسافة عند الانحناء حول تدفق التسقيف.
• يُحظر أن تكون المسافة إلى المباني المجاورة عند توجيه الأنبوب إلى أسفل الشارع عبر الجدار أقل من 1.5 مترًا إلى المبنى الخاص بك ، وأقل من 3 مترًا للمبنى المجاور.
• لإزالة الدخان بشكل فعال ، يُمنع عمل أكثر من 3 لفات من الأنبوب من الوضع الأفقي إلى الوضع الرأسي.
• يجب ألا يقل الطول الإجمالي للقسم الرأسي عن 5 أمتار لضمان الجر الفعال.
• الأنبوب لا يحتوي على عزل حراري في الغرفة. بعد المرور عبر الجدار ، يتم إخراج شطيرة معزولة.

التركيب مدخنة في الحمام من خلال الجدار على النحو التالي:

• يتم توصيل جزء مع مثبط (ماكينة حلاقة) بالفرن من خلال محول خاص. ينظم المخمد ، كما هو الحال في الموقد الكلاسيكي ، مستوى السحب. يمنع تداخلها الكامل الحرارة من الهروب إلى الغلاف الجوي بعد خروج الفرن. يتم معالجة كل مفصل بمادة مانعة للتسرب مقاومة للحريق وتشديدها بمشابك خاصة.
• يتم تثبيت عاكس للدرع الحراري على الحائط في منطقة الفتح التكنولوجي. يتم حساب قطر الفتحة بحيث لا يصل جدار الأنبوب إلى جدار الحمام 45 سم.
• يتم إخراج الأنبوب ، وإغلاق المساحة الخالية للصندوق في الحائط بالعزل الحراري. يتم وضع الصوف المعدني في شبكة معدنية خاصة تعمل كمحدد ميكانيكي.
• عند الانسحاب ، يستمر البناء مع نقطة الإنطلاق. تحتوي الفتحة السفلية على سدادة تشكل وعاءًا لتجميع الراتينج والمكثفات. من خلال هذه الفتحة ، يتم تنظيف المدخنة بشكل دوري.
• القسم الرأسي يؤدي مباشرة إلى قمة السقف. ينحني حول الزوايا عند 45 أو 90 درجة. يفضل تركيب زوايا حادة لثني سلس.
• الجزء العلوي من المدخنة مزين بمظلة واقية.

لتثبيت وزن الأنبوب من الخارج ، يتم تثبيت دعامات خاصة. بالإضافة إلى ذلك ، بعد 50 سم ، يتم تثبيت أقواس خاصة على جدار المنزل لتثبيت الهيكل الرأسي في وضع ثابت وثابت.

نوصي بقراءة: هل من الممكن صب أنابيب البولي بروبلين في ذراع التسوية؟

لا تحمل الدعامات السفلية الموجودة على الجزء الخارجي من الحمام وزن القسم الرأسي للهيكل فحسب ، بل تثبت أيضًا الركبة الأفقية ، مما يجعل محور التوجيه بعيدًا عن الموقد.

المرور عبر سقف مدخنة من الطوب

يجب أن يؤدي مرور المدخنة عبر السقف إلى حل مهمتين صعبتين في وقت واحد: ضمان السلامة من الحرائق وضيقها. وفقًا لقواعد السلامة من الحرائق ، في الأماكن التي تتلامس فيها المدخنة مع المواد القابلة للاحتراق ، يجب ألا تتجاوز درجة حرارة جدران المدخنة 50 درجة مئوية. بالنسبة لمداخن الطوب ، يتم حل ذلك عن طريق زيادة سمك الجدار. لهذا ، يضع صانعو المواقد اختراقًا خاصًا. لا يوجد حل واحد هنا ، لأن الكثير يعتمد على زاوية السقف. لذلك ، لا يحظى هذا الخيار بشعبية كبيرة اليوم - من الصعب العثور على شخص يمكنه اختراق السقف بكفاءة وأمان.

عندما يمر أنبوب من الطوب عبر السقف ، فإنه محاط من جميع الجوانب بصندوق من العوارض الخشبية الإضافية والحزم المستعرضة

كيف يتم حل المشكلة بعد ذلك؟ هم ببساطة يصنعون أنبوبًا مربعًا أو مستطيلًا ، يتم إخراجه بين أرجل الجمالون ، ويتم تثبيت الحزم المستعرضة أعلى وأسفل الأنبوب. المسافة بين الأنبوب والعناصر الهيكلية الخشبية 13-25 سم. إذا كانت المسافة بين العوارض الخشبية أكبر ، يتم تثبيت عوارض إضافية. وبالتالي ، فإن الضرر الذي سنسببه بالتأكيد للحاجز المائي والبخار للسقف يتم تقليله إلى الحد الأدنى: لإزالة الأنبوب ، سيكون من الضروري انتهاك سلامة الأفلام والأغشية. عند تثبيت المدخنة ، اتضح أنها في صندوق منفصل. يتم قطع الأغشية والأغشية داخل هذا الصندوق بعناية. تشبه هندسة القطع هندسة الأنبوب أو الصندوق ، ولكنها أصغر من أبعاد صندوق العوارض الخشبية. في الزوايا ، يتم قطع الأفلام بزاوية (مغلف) ، ويتم طي حواف الأفلام وتثبيتها باستخدام دبابيس أو شرائط تثبيت لعناصر نظام الجمالون. حواف ونقاط دخول السحابات مختومة بأشرطة لاصقة أو مواد مانعة للتسرب. يجب تنفيذ هذه العملية بعناية - تعتمد عليها متانة وموثوقية السقف.

هناك خيار آخر. من الممكن إذا كانت درجة حرارة الأنبوب في منطقة السطح لا تزيد عن 50 درجة مئوية.في هذه الحالة ، يمكن لصق حواف الأفلام على الأنبوب باستخدام مواد مانعة للتسرب أو نفس الأشرطة اللاصقة (في محاولة لإغلاق كل شيء على أفضل وجه ممكن). يوجد الآن مساحة خالية بين العوارض الخشبية وأنبوب الطوب. يتم وضعه مع عازل حراري مقاوم للحرارة.

تصريف المياه من المفاصل

أصعب شيء هو إغلاق تقاطع أنبوب من الطوب والسقف في حالة استخدام مادة تسقيف صلبة.

عند إزالة المدخنة عبر السقف ، فأنت بحاجة إلى حل مشكلة العزل المائي. للقيام بذلك ، استخدم نظامًا من مريلين: سفلي وزخرفي

أولاً ، يتم تثبيت ساحة سفلية حول الأنبوب. عادة ما تكون مصنوعة من القصدير وتتكون من أربعة عناصر: جانبان ، وجزء علوي وسفلي. كيف تفعل ذلك ، انظر الفيديو التالي. كل شيء قيل بالتفصيل.

تحت المريلة السفلية ، يجب وضع ما يسمى ب "ربطة عنق". هذا جزء من مادة التسقيف ، صفيحة من الصفيح أو المعدن المجلفن الذي سوف يصرف الماء إلى الصرف (يجب أن تكون الرابطة طويلة - اذهب إلى البالوعة قليلاً) إذا كانت المدخنة منخفضة أو في الوادي إذا كانت أقرب . يوضح الفيديو التالي مرة أخرى تقنية تثبيت المئزر الداخلي لأنبوب من الطوب ، ويوضح أيضًا كيفية تثبيت ربطة العنق والمئزر الزخرفي الخارجي.

بشكل عام ، كم عدد المواد ، هناك العديد من الطرق لتركيب عقدة المرور. مقطع فيديو آخر يوضح تقنية أخرى لمنع تسرب المياه من أنابيب الطوب. هنا يستخدمون المواد الحديثة التي ينتجها مصنعو Ondulin.

من الأسهل بكثير عزل المفصل بين أنبوب المدخنة والسقف إذا تم استخدام البلاط الناعم أو أي مادة تسقيف مرنة ناعمة أخرى. يتم ثني هذه المادة وتشذيبها على أنبوب مغطى بالتشريب من أجل التصاق أفضل. من الممكن تطبيق طبقة من مادة مانعة للتسرب على طول مواد التسقيف المنحنية وإصلاح كل شيء بشريط تثبيت. المكان الذي يتم فيه توصيل مادة التسقيف ، يتم أيضًا معالجة الأنبوب واللوح باستخدام مادة مانعة للتسرب. يوضح هذا الفيديو تقنية إغلاق المدخنة باستخدام البلاط الناعم.

مفهوم الجر

لا تسمح بتقطير متكثف في المدخنة ، مما يؤدي إلى تدمير السطح الداخلي للقناة تدريجيًا. هذا صحيح بشكل خاص خلال موسم البرد ، عندما يكون هناك انخفاض كبير في درجة الحرارة في الهواء الطلق. تؤدي عملية قطرات الرطوبة في المدخنة أيضًا إلى انتهاك المسودة العادية. يحدث انخفاض في معدل مرور الغازات من منتجات الاحتراق ليس فقط مع التكوين الداخلي للمكثفات ، بل تتأثر قوة الجر برطوبة الهواء الخارجي ، والتي يمكن أن يكون لها قيم مختلفة حسب الطقس. سيساعد العاكس المثبت فوق المدخنة في تجاهل هذا المؤشر.

هل من الممكن عمل مدخنة في حمام صغير بدون ثقوب في السقف

مرحبا! أريد عمل غرفة بخار صغيرة ، 4-5 مربعات. لا أريد عمل ثقوب في السقف. هل من الممكن إدخال المدخنة على الفور إلى الحائط ، ثم رفعها؟

إجابة الخبير

مرحبا اوليغ!

تسمى المدخنة التي تهتم بها خارجية (أو جانبية) وتستخدم على نطاق واسع من قبل البناة الأوروبيين والأمريكيين. في روسيا ، يفضلون المداخن الداخلية - فهي تسمح لك بزيادة نقل الحرارة للفرن وتتوافق مع التقاليد المعمارية المحلية.

لقيادة الأنبوب عبر الجدار ، يتم استخدام أكواع خاصة ، أو بعبارة أخرى ، الانحناءات مع الانحناء بزوايا مختلفة ، مما يسمح بالتثبيت بالطريقة الأكثر ملاءمة. من الخارج ، يتم تثبيت نقطة الإنطلاق على قسم أفقي أو مائل ، بمخرج واحد متصل به الجزء الرأسي ، والثاني مغلق بسدادة ويستخدم لاحقًا لتنظيف القناة من السخام ورواسب الكربون. لإصلاح المدخنة في وضع عمودي ، يتم استخدام حوامل المشابك الخاصة.

من أجل الترتيب المناسب للمدخنة المرفقة ، نوصيك بالاستماع إلى توصيات صانعي المواقد ذوي الخبرة:

• لتجنب حدوث انخفاض في الاتجاه ، وكذلك لتقليل تكوين السخام ، يجب ألا يتجاوز طول المقطع الأفقي 1 متر ؛
• يجب حماية الجزء العلوي من الأنبوب بغطاء يحمي المداخن من الترسيب ؛
• يجب عزل الجزء الخارجي من المدخنة - سيمنع ذلك تكوين المكثفات وتطبيع المسودة في الشتاء ؛
• يُفضل استخدام الأنابيب المستديرة على الأنابيب المستطيلة ، نظرًا لأن الأول يخلق مقاومة أقل لحركة الغازات الساخنة ؛
• يجب أن تتوافق مساحة المقطع العرضي للمدخنة مع طاقة الوحدة الحرارية ؛
• في المكان الذي يمر فيه الأنبوب عبر الحائط ، من الضروري تثبيت حريق. المفاصل داخل الأقسام غير مسموح بها.

نحن بدورنا نوصي بتجهيز قسم أفقي تحت السقف. وبالتالي ، سيكون الجزء الأكثر تسخينًا من المدخنة داخل الغرفة ، مما ينتج عنه حرارة إضافية. بالإضافة إلى ذلك ، غالبًا ما يتم تثبيت مبادل حراري للماء في هذه المنطقة ، والذي يتم من خلاله الحصول على الماء الساخن.

كما ترى ، تسمح لك المدخنة الخارجية المصممة بشكل صحيح بجني نفس الفوائد مثل المدخنة الداخلية ، وفي نفس الوقت لا تتطلب ، كما تقول ، "ثقب في السقف" ، على الرغم من وجود تعقيد بسيط من حيث من التكوين.

stroy-banya.com>

مقالات أخرى

تمرير أنبوب عبر مدخنة بدون مخرج مصنع

من الممكن إزالة المدخنة بدون جهاز مرور. في هذه الحالة ، تُحكم حواف الفتحة الموجودة في السقف أيضًا بعازل حراري مقاوم للحريق ، ويتم حشو الأشرطة المعدنية فوقه. يتم وضع صفيحة واقية مصنوعة من مادة غير قابلة للاحتراق على الشطيرة القادمة من الفرن ، حيث يتم قطع ثقب بقطر مناسب ، ويتم حفر ثقوب للمثبتات على طول الحواف. تقليديا ، هذه صفيحة معدنية. بعد ذلك ، يتم تمرير الساندويتش في الفتحة الموجودة في السقف ، ويتم تثبيتها هناك بمساعدة أي أدلة غير قابلة للاحتراق. على سبيل المثال ، يمكنك استخدام ملفات تعريف دريوال أو شيء مشابه. الشيء الرئيسي هو إصلاح الأنبوب بشكل آمن ومراعاة قاعدة السلامة من الحرائق الأساسية: يجب أن تكون هناك مسافة 36 سم على الأقل من حافة الأنبوب إلى المادة القابلة للاحتراق.

يمكنك المرور عبر السقف بيديك

الأهمية! عند تركيب وتثبيت المدخنة ، ضع في اعتبارك أن الأنبوب يغير أبعاده بسبب التمدد الحراري. يجب أن تكون ثابتة بحيث يمكن أن تتحرك بالنسبة للسقف

ثم من الأسفل (من السقف) يتم تطويق الأنبوب بمواد غير قابلة للاحتراق. من جانب العلية أو الطابق الثاني ، تمتلئ الفراغات المتكونة في القطع بعازل حراري. المتطلبات لذلك هي نفسها: تحمل درجات الحرارة العالية. قد يكون الطين الموسع هو الأكثر ميزانية. في الواقع ، هذه نهاية أنبوب المدخنة عبر السقف.

يمكنك المرور عبر السقف بيديك

تركيب المدخنة

فيما يلي معلومات حول كيفية إدخال المدخنة عبر الحائط بيديك. من السهل تركيب المدخنة من خلال الحائط بيديك.

نقاط عامة

لمنع ذوبان العزل ، يجب أن يكون الجزء الأول من المدخنة على شكل مقطع أنبوب بدون طبقة موفرة للحرارة. يتم تثبيت السحابات على ارتفاع محمي من الحرارة الزائدة. من هنا يمكنك تركيب أنبوب شطيرة.

يتم التثبيت بطريقتين:

1. ارفع نظام الأنابيب في الغرفة بالقرب من السقف ، ثم أخرجه.
2. يتم إخراج الأنابيب عبر الحائط عند مستوى مخرج الدخان الخارج من المرجل. في هذا النموذج ، يتم تشكيل كوع توصيل واحد فقط. لذلك ، سيكون الجر أفضل.

ربط أنبوب الساندويتش بالقرب من التلال.

تم تركيب المرجل أو الفرن على قاعدة غير قابلة للاحتراق. يجب أيضًا عزل سطح الجدار الملامس للغلاية. في أغلب الأحيان ، يتم إرفاق صفيحة معدنية بالجدار والأرضية كقاعدة.

كيفية إدخال أنبوب عبر السقف

لتنظيم تقاطع محكم من السقف مع المدخنة ، يتم إنشاء ساحة داخلية في هذه المرحلة. لإنشائه ، استخدم أشرطة التوصيل السفلية. يتم وضع الشرائح على جدران المدخنة ، حيث يتم تمييز الجزء العلوي منها. على هذا الخط ، تصنع المطحنة قوة. ثم يتم إزالة الغبار بعناية من الحدود المشكلة. يتم ذلك حتى لا تتسرب جزيئات الرمل والأسمنت الصغيرة على سطح العزل المائي أو السقف. في بعض الحالات ، تتحول حبيبات الرمل الدقيقة إلى مادة كاشطة بمرور الوقت ، مما قد يؤدي إلى إتلاف مادة التسقيف بشكل خطير.

يبدأ تثبيت المريلة السفلية من الجدار السفلي ، بينما يتم إدخال جزء واحد فقط من المريلة في الستروب. وبالمثل ، يتم إرفاق هذا العنصر حول محيط المدخنة بالكامل. يجب أن تتداخل العناصر المنفصلة مع تداخل 15 سم ، وتكون المفاصل محكمة الغلق.

بالنسبة للمداخن ذات المقطع العرضي الدائري ، يمكنك شراء عناصر مرور خاصة في متاجر الأجهزة ، تتكون من صفائح فولاذية وغطاء ساحة. يتيح لك استخدامها تسريع العمل على المعدات بشكل كبير لمرور أنبوب المدخنة عبر السقف. يجب تثبيت المريلة المشتراة أو المصنعة بإحكام على السطح. في الوقت نفسه ، لا يتم تثبيته بشكل صارم مع المدخنة ، لأن تمدد المادة أو انكماش نظام الجمالون يمكن أن يتسبب في تلف المدخنة باستخدام ساحة (تأكد من قراءة: "اختراق السقف - الجهاز").

مرور أنبوب المدخنة عبر السقف ، تعليمات فيديو مفصلة:

عند تقاطع الأنبوب والمئزر ، يتم تثبيت تنورة - مشبك فولاذي ، مثبت باستخدام حشية مقاومة للحرارة. يتيح لك هذا النهج تحسين العزل المائي للسقف بشكل كبير في هذا المكان. عند الانتهاء من تركيب المريلة ، من الضروري استخدام مادة مانعة للتسرب على جميع تقاطعات العنصر والمدخنة. هذا يساهم في الحصول على اتصال موثوق لا يتسرب.

ملامح المدخنة

لن تكون إزالة الغازات عبر القناة فعالة إلا إذا تم بناء الأنبوب وفقًا للأحجام القياسية من المادة الصحيحة. يتم تحديد خصائص الأنبوب هذه اعتمادًا على نوع الوقود ، والمواد الخاصة بالمدخنة هي:

• طوب سيراميك حراري
• أنابيب الاسبستوس
• الفولاذ المقاوم للصدأ
• أنابيب مع طبقة داخلية من العزل.

يتم عمل قنوات من الطوب في حالة وجود مدخنة ثابتة والتي توفر إزالة الغازات عند تسخينها بالخشب والفحم

لتحديد القطر والحجم الداخلي ، يتم أخذ قوة المرجل وأبعاد الفرن في الاعتبار. إذا كان الحساب غير صحيح ، يتم الحصول على الدفع العكسي أو يتم تقليل كفاءة الفرن بشكل كبير

بالنسبة لغلايات الغاز ، من الفعال استخدام الأنابيب ذات الجدارين ، حيث يتم وضع العزل بينهما. إن مرض المدخنة للغلاية التي تعمل بالغاز هو مكثف داخلي ، لذا فإن العزل سيساعد على تجنب اختلاف كبير في درجة الحرارة.

يُسمح بترتيب مدخنة واحدة لوحدتي تسخين عاملين ، إذا كان الحجم الداخلي للمدخنة ، الذي تم رفعه إلى الارتفاع المطلوب فوق حافة السقف ، يسمح لك بإزالة منتجات الاحتراق من كلا الأفران بحرية. أنبوب قسم القطع مصنوع بارتفاع حوالي 0.8 متر.

اعتماد الدفع على ارتفاع الأنبوب

لا يمكن المبالغة في تقدير أهمية المدخنة في نظام التدفئة. ستؤدي محاولات التوفير في متر إضافي من الأنابيب إلى برودة الجدران أثناء موسم التدفئة والاستهلاك المفرط للوقود.

يكمن خطر أول أكسيد الكربون في أنه غير مرئي وعديم الرائحة ، ولكنه قد يكون قاتلًا.

ستؤدي المدخنة الضيقة ذات الارتفاع الكبير بالنسبة إلى التلال إلى تسريع كتل الدخان ، وبالتالي تقليل انتقال الحرارة. للحفاظ على درجة الحرارة المطلوبة في الغرفة ، سيتعين عليك إضافة وقود يزيد عن المعتاد. ستسمح القناة الواسعة ذات الارتفاع الصغير للدخان والغازات في الأنبوب بالدوران بشكل عشوائي ، وستتباطأ حركتها ، على الأرجح ، سينتج عن تدفق عكسي للغازات.يحدث هذا غالبًا في الخريف أو الربيع ، عندما ينخفض ​​فرق درجة الحرارة بين الخارج والداخل ويتم سحب الدخان ، دون التغلب على المقاومة ، إلى الغرفة من خلال صندوق الاحتراق.

موقع وارتفاع المدخنة

من أجل اختيار ارتفاع المدخنة بشكل صحيح بالنسبة لحافة السقف ، من الضروري مراعاة موقع الهياكل القريبة. بالنسبة للمنزل في الهواء الطلق ، سيكون أداء المسودة جيدًا ، حيث يوجد تهب مستمر والتقاط كتل الدخان. إذا تحدثنا عن مبنى صغير محاط بمباني شاهقة ، فيجب زيادة طول الأنبوب. يعتمد ارتفاع المدخنة على عدة عوامل:

• منحدر مستوى السطح
• موقع القناة على مخطط السطح بالنسبة للتلال ؛
• موقع المباني والأشجار المحيطة ؛
• السماكة المقدرة للغطاء الثلجي في منطقة معينة.

عند تركيب مدخنة ، يجب أن تحدد:

• ارتفاع الأنبوب بالنسبة لحافة السقف ؛

• الطول الإجمالي لقناة الدخان من الموقد ؛
• نوع وأبعاد الرأس.
• ارتفاع المدخنة بالنسبة للتهوية ، نوافذ المباني المجاورة.

قواعد اختيار طول الأنبوب

إذا خرج الأنبوب من السقف على مسافة 0.5 متر إلى 1.5 متر من حافة السقف ، فوفقًا للمعايير ، يجب أن يرتفع 0.5 متر فوقها. هذا يوفر مواد المدخنة ويوفر التدفئة الأكثر كفاءة. في هذا المكان ، أثناء تساقط الثلوج ، تتراكم أقل كمية من الثلج ، مما يزيل التسربات أثناء الذوبان. تنص المعايير على ألا يقل الطول المحسوب الذي تم الحصول عليه عن 5 أمتار ، إذا تم قياسه من سطح الشبكة إلى الحافة العلوية للأنبوب.

عندما تخرج المدخنة إلى السطح على بعد أكثر من 3 أمتار من التلال ، يجب رسم خط أفقي من أعلى نقطة ، وخفضه بمقدار 10 درجات بالنسبة إلى الأفق. فوقه ينتهي رأس الأنبوب. إذا تم بناء مبانٍ أخرى في مكان قريب ، فإن ارتفاع المدخنة يكون أعلى من الأسطح المجاورة. بالنسبة للمنازل المجاورة المرتفعة جدًا ، يتم استخدام قاعدة 45 درجة ، أي يتم رسم خط مستقيم تحت هذه الدرجة من السقف المجاور إلى السطح الذي تصنع فيه المدخنة ، ويتم ترتيب الرأس أعلى قليلاً من الخط الذهني.

أنواع المداخن للاستحمام

هناك نوعان مختلفان من المداخن:

1. داخلي (كلاسيكي). يتم إخراج الأنبوب من خلال سقف الغرفة والسقف.
2. الخارجية ، والتي أصبحت منتشرة في بلدنا منذ وقت ليس ببعيد. عند ترتيب هذا النوع من المداخن ، يتم إخراج الأنبوب عبر الحائط ، ويتم توجيه الجزء الرئيسي منه على طول الشارع.

مدخنة داخلية

يستخدم جهاز المدخنة الداخلي في الحمام تقليديًا لأفران الطوب. في هذه الحالة ، يتم طي الأنبوب أيضًا من الطوب. قم بتثبيت مخمد تحكم السحب الكلاسيكي. يتم توجيه القناة عموديًا من الفرن عبر السقف ، ثم إلى الشارع عبر السقف.

نوصي بقراءة: كيفية استبدال الأنابيب بشكل صحيح في نظام الصرف الصحي

يشتمل هذا النوع من أجهزة شفط الدخان على فتحتين تقنيتين تحتاجان إلى عزل حراري ومقاومة للماء عالية الجودة. لا يستطيع كل محب لغرفة البخار الخاصة به القيام بعمل شاق بمفرده. تشمل عيوب حمام الميزانية ضخامة فرن القرميد وبناء الأنابيب. في غرف البخار الصغيرة ، يمكن أن يشغل هذا الهيكل ما يصل إلى نصف المساحة.

يمكن أيضًا عمل مدخنة داخلية بها آبار ومقعد موقد في الحمام. سيسمح لك الجدار الدافئ بالحفاظ على أقصى درجات الحرارة ، والتي لن تكون في غير مكانها في خطوط العرض الشمالية. من الأفضل هنا توظيف محترف وترتيب الانتقالات وفقًا للمتطلبات. في الوقت نفسه ، ستوفر المدخنة الداخلية في الحمام المال على التدفئة.

من الأسهل بكثير تركيب موقد وقود صلب جاهز في الحمام وإدخال الأنبوب عبر الحائط في الحمام بيديك.

متطلبات المدخنة

هناك نوعان من المتطلبات الرئيسية للمدخنة:

1. يجب أن يعمل بشكل فعال ، ويزيل منتجات الاحتراق بسرعة وبشكل كامل. للقيام بذلك ، احسب قطر وطول الأنبوب لفرن معين.يحتوي الموقد الموجود في الحمام على جهاز بسيط بإخراج مباشر لمنتجات الاحتراق (على عكس موقد الغرفة ، حيث تحتوي المدخنة على ممرات متعرجة - آبار) لتحقيق أقصى قدر من نقل الحرارة. تهدد المدخنة غير الفعالة بتراكم أول أكسيد الكربون ، وهو أمر قاتل للإنسان.
2. يجب أن تكون آمنة. يتم عزل جميع أقسام الأنبوب عن الجدران والسقف والسقف ، اعتمادًا على كيفية تركيب عادم الدخان. تشمل متطلبات السلامة من الحرائق معايير صارمة للمسافة من الهياكل القابلة للاشتعال والمباني المجاورة.

المتطلبات الإضافية هي العزل المائي والحراري عالي الجودة للأنبوب من التغيرات في درجات الحرارة والتأثيرات البيئية. للامتثال لجميع المتطلبات المذكورة أعلاه للمداخن ، تم تطوير معايير وقواعد التركيب ، والتي تشير إلى الأبعاد والمسافات الدقيقة التي يتم ملاحظتها في مرحلة تصنيع مشروع المداخن.

اختتام قناة الدخان بالسقف

قبل إدخال الأنبوب في الحمام عبر السقف ، عليك الاهتمام بعاملين ضروريين للعملية:

• اختر موقع الإخراج ؛
• شراء العناصر الضرورية.

مكان للانسحاب

يمكن إخراج الأنبوب عبر سقف الحمام:

على حافة السطح. يعتبر هذا الترتيب للمدخنة هو الأفضل ، حيث لا تتراكم الثلوج والأمطار الأخرى في هذا المكان ويتم توفير مسودة جيدة. ومع ذلك ، هذا ليس ممكنا دائما من الناحية العملية ؛

تقع المدخنة على التلال

بالقرب من الحصان. يجب أن يعتمد الموقع على القواعد الموضحة في الشكل:

قواعد موقع قناة المدخنة على سطح الحمام

لا ينبغي بأي حال من الأحوال وضع مدخنة في الوادي (فجوة على السطح ناتجة عن عدة منحدرات).

العناصر المطلوبة

من المستحيل تركيب أنبوب في الحمام عبر السقف بدون العناصر التالية:

• القطع ، على غرار المرور عبر السقف ؛
• مادة عازلة (الامتثال لقواعد السلامة) ؛
• ساحة خاصة تحمي المدخنة من هطول الأمطار.

يمكن استخدام القطع الجاهزة والمجهزة بشكل مستقل.

يمكن أن تكون المرايل:

المعدن ، مما يوفر دعامة صلبة للهيكل على سطح السطح ؛

ساحة معدنية

مرن ، مصنوع من المطاط أو السيليكون ؛

ساحة مرنة

مضمنة في ورقة من مواد التسقيف.

ورقة مع مئزر مدمج

يتم تحديد حجم المريلة بناءً على قطر أنبوب المدخنة.

تعليمات سحب الأنابيب

كيف تجلب الأنبوب في الحمام عبر السقف؟ لهذا تحتاج:

• عمل فتحة بحجم مناسب في المكان المحدد على السطح (أكبر قليلاً من أنبوب الإخراج) ؛
• حول الفتحة للقيام بأعمال التقوية على عوارض الأرضية ؛
• من داخل السقف ، قم بتثبيت القطع ، كما هو الحال عند عبور السقف ؛
• قم بإزالة الأنبوب بالحجم المطلوب ؛
• تثبيت ساحة في الجزء الخارجي من السقف.

مخطط ترتيب الممر عبر السقف

وبالتالي ، من خلال معرفة قواعد وتعليمات السلامة من الحرائق الخاصة بترتيب المكونات الرئيسية ، يمكن تركيب مدخنة الحمام بشكل مستقل. للقيام بذلك ، يجب عليك شراء جميع المواد والعناصر الأساسية للنظام. قبل الغمر الأول للفرن ، يستغرق الأمر وقتًا لتجفيف المواد المانعة للتسرب المستخدمة (حوالي يوم واحد) والتحقق من إحكام جميع وصلات قناة المدخنة.
