ما هو تجميع المصعد لنظام التدفئة

توفر المباني متعددة الطوابق وناطحات السحاب ومباني المكاتب والعديد من المستهلكين المختلفين الحرارة من محطات الطاقة الحرارية أو بيوت الغلايات القوية. في بعض الأحيان يصعب تعديل حتى نظام مستقل بسيط نسبيًا لمنزل خاص ، خاصة إذا حدثت أخطاء أثناء التصميم أو التثبيت. لكن نظام التدفئة لمنزل مرجل كبير أو CHP أكثر تعقيدًا بشكل لا يضاهى. تغادر العديد من الفروع الأنبوب الرئيسي ، ولكل مستهلك ضغط مختلف في أنابيب التسخين وكمية الحرارة المستهلكة.

تختلف أطوال خطوط الأنابيب ويجب تصميم النظام بحيث يتلقى المستهلك الأبعد حرارة كافية. يتضح سبب وجود ضغط سائل التبريد في نظام التدفئة. يدفع الضغط الماء على طول دائرة التسخين ، أي تم إنشاؤها بواسطة خط التسخين المركزي ، وهي تلعب دور مضخة الدوران. يجب ألا يسمح نظام التدفئة باختلال التوازن عند تغير استهلاك الحرارة لأي مستهلك.

بالإضافة إلى ذلك ، لا ينبغي أن تتأثر كفاءة الإمداد الحراري بتفرع النظام. لكي يعمل نظام التدفئة المركزي المعقد بثبات ، من الضروري تركيب إما وحدة مصعد أو وحدة تحكم في نظام التدفئة الآلي في كل منشأة من أجل استبعاد التأثير المتبادل بينهما.

لماذا نحتاج إلى مخططات وحدة تسخين المصعد ومبادئ التشغيل والتحقق من التركيب

يعد تقليل فقد الحرارة مصدر قلق كبير عند التخطيط لتدفئة المنطقة. لهذا ، حتى في مرحلة تسخين المبرد ، يتم إنشاء ظروف خاصة لنقله: زيادة الضغط ، وظروف درجة الحرارة القصوى. ولكن من أجل انخفاض مستوى التدفئة إلى المستوى المطلوب أثناء توزيع الماء الساخن ، يتم تثبيت وحدة تسخين بالمصعد: يجب أن تتوافق المخططات ومبادئ التشغيل والفحوصات بدقة مع المعايير. على الرغم من حقيقة أنها جزء من التدفئة المركزية ، يجب أن يعرف المستخدم العادي كيف يعمل.

ثلاثي صمام

إذا كان من الضروري تقسيم تدفق سائل التبريد بين مستهلكين ، يتم استخدام صمام ثلاثي الاتجاه للتدفئة ، والذي يمكن أن يعمل في وضعين:

• الوضع الدائم
• متغير هيدرو.

يتم تثبيت صمام ثلاثي الاتجاهات في تلك الأماكن من دائرة التسخين حيث قد يكون من الضروري تقسيم تدفق المياه أو منعه تمامًا. مادة الصمام من الفولاذ أو الحديد الزهر أو النحاس. يوجد داخل الصمام جهاز قفل ، يمكن أن يكون كرويًا أو أسطوانيًا أو مخروطيًا. يشبه الصنبور نقطة الإنطلاق ، وبناءً على الاتصال ، يمكن أن يعمل الصمام ثلاثي الاتجاهات الموجود في نظام التدفئة كخلاط. يمكن أن تتنوع نسب الخلط على نطاق واسع.

يستخدم الصمام الكروي بشكل أساسي من أجل:

1. ضبط درجة حرارة التدفئة تحت الأرضية ؛
2. التحكم في درجة حرارة البطارية
3. توزيع المبرد في اتجاهين.

هناك نوعان من الصمامات ثلاثية الاتجاهات - الإغلاق والتحكم. من حيث المبدأ ، فهي متكافئة تقريبًا ، ولكن من الصعب تنظيم درجة الحرارة بسلاسة باستخدام صمامات الإغلاق ثلاثية الاتجاهات.

الجهاز ومبدأ تشغيل مصعد التدفئة

عند نقطة دخول خط أنابيب شبكات التدفئة ، عادةً في الطابق السفلي ، تلفت العقدة التي تربط أنابيب الإمداد والعودة الانتباه. هذا مصعد - وحدة خلط لتدفئة المنزل. المصعد مصنوع على شكل هيكل من الحديد الزهر أو الفولاذ مزود بثلاث حواف. هذا مصعد تسخين تقليدي ، يعتمد مبدأ تشغيله على قوانين الفيزياء. يوجد داخل المصعد فوهة وغرفة استقبال وعنق خلط وناشر. يتم توصيل غرفة الاستقبال بـ "العودة" باستخدام شفة.

يدخل الماء شديد السخونة إلى مدخل المصعد ويمر في الفوهة.بسبب تضيق الفوهة ، تزداد سرعة التدفق ويقل الضغط (قانون برنولي). يتم امتصاص الماء من "العودة" في منطقة الضغط المنخفض وخلطها في غرفة الخلط في المصعد. يقلل الماء درجة الحرارة إلى المستوى المطلوب وفي نفس الوقت يقلل الضغط. المصعد يعمل في نفس الوقت كمضخة دورانية وخلاط. هذا ، باختصار ، هو مبدأ تشغيل المصعد في نظام تدفئة المبنى أو الهيكل.

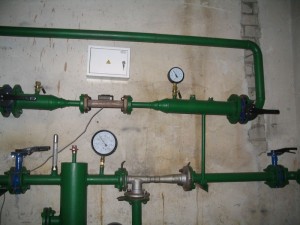

مخطط العقدة الحرارية

يتم تنظيم إمداد حامل الحرارة بواسطة وحدات تدفئة المصعد في المنزل. المصعد هو العنصر الأساسي للوحدة الحرارية ، فهو يحتاج إلى مواسير. تعتبر معدات التحكم حساسة للتلوث ، لذلك تشتمل الأنابيب على مرشحات طينية متصلة بـ "الإمداد" و "العودة".

يشمل حزام المصعد:

• مرشحات الطين
• مقاييس الضغط (عند المدخل والمخرج) ؛
• المستشعرات الحرارية (موازين الحرارة عند مدخل المصعد ومخرجه وخط الرجوع) ؛
• الصمامات (للعمل الوقائي أو الطارئ).

هذه هي أبسط نسخة من الدائرة لضبط درجة حرارة المبرد ، لكنها غالبًا ما تستخدم كوحدة أساسية للوحدة الحرارية. توفر وحدة تسخين المصعد الأساسية لأي مباني وهياكل تحكمًا في درجة الحرارة والضغط لسائل التبريد في الدائرة.

مزايا استخدامه لتدفئة الأجسام الكبيرة والمنازل وناطحات السحاب:

1. الموثوقية بسبب بساطة التصميم ؛
2. انخفاض سعر التركيب والملحقات ؛
3. الاستقلال المطلق للطاقة ؛
4. توفير كبير في استهلاك ناقل الحرارة يصل إلى 30٪.

ولكن في ظل وجود مزايا لا جدال فيها لاستخدام المصعد لأنظمة التدفئة ، يجب أيضًا ملاحظة عيوب استخدام هذا الجهاز:

• يتم الحساب بشكل فردي لكل نظام ؛
• أنت بحاجة إلى انخفاض ضغط إلزامي في نظام التدفئة بالمنشأة ؛
• إذا كان المصعد غير منظم ، فلا يمكن تغيير معلمات دائرة التسخين.

مصعد بضبط أوتوماتيكي

في الوقت الحاضر ، تم إنشاء تصميمات للمصاعد ، والتي يمكن من خلالها ، بمساعدة الضبط الإلكتروني ، تغيير المقطع العرضي للفوهة. في مثل هذا المصعد توجد آلية تحرك إبرة الخانق. يغير تجويف الفوهة ، ونتيجة لذلك ، يتغير معدل تدفق المبرد. يؤدي تغيير الفجوة إلى تغيير سرعة حركة الماء. نتيجة لذلك ، تتغير نسبة خلط الماء الساخن والماء من "العائد" ، مما ينتج عنه تغير في درجة حرارة المبرد في "الإمداد". أصبح من الواضح الآن سبب الحاجة إلى ضغط الماء في نظام التدفئة.

ينظم المصعد إمداد المبرد وضغطه ، ويدفع ضغطه التدفق في دائرة التسخين.

ميزات التثبيت والتحقق

تركيب مجموعة المصعد

وتجدر الإشارة على الفور إلى أن التركيب والتحقق من تشغيل وحدة المصعد ونظام التدفئة هو من اختصاص ممثلي شركة الخدمة. يمنع منعا باتا على سكان المنزل القيام بذلك. ومع ذلك ، يوصى بمعرفة تصميم وحدات المصعد لنظام التدفئة المركزية.

عند التصميم والتركيب ، تؤخذ خصائص المبرد الوارد بعين الاعتبار

يؤخذ في الاعتبار أيضًا تفرع الشبكة في المنزل وعدد أجهزة التدفئة ونظام درجة حرارة التشغيل. تتكون أي مجموعة مصعد أوتوماتيكية للتدفئة من جزأين

• ضبط شدة تدفق الماء الساخن الوارد ، وكذلك قياس مؤشراته الفنية - درجة الحرارة والضغط ؛
• مباشرة وحدة الخلط نفسها.

السمة الرئيسية هي نسبة الخلط. هذه هي النسبة بين أحجام الماء الساخن والبارد. هذه المعلمة هي نتيجة حسابات دقيقة. لا يمكن أن يكون ثابتًا ، لأنه يعتمد على عوامل خارجية. يجب أن يتم التثبيت بدقة وفقًا لمخطط وحدة المصعد في نظام التدفئة. بعد ذلك ، يتم إجراء الضبط الدقيق. لتقليل الخطأ ، يوصى بالحمل الأقصى. وبالتالي ، ستكون درجة حرارة الماء في أنبوب الإرجاع ضئيلة.هذا شرط أساسي للتحكم الدقيق في الصمام الأوتوماتيكي.

بعد فترة زمنية معينة ، من الضروري إجراء فحوصات مجدولة لتشغيل وحدة المصعد ونظام التدفئة ككل. الإجراء الدقيق يعتمد على المخطط المحدد. ومع ذلك ، يمكنك وضع خطة عامة تتضمن الإجراءات الإلزامية التالية:

• التحقق من سلامة الأنابيب والصمامات والأجهزة ، وكذلك امتثال معاييرها لبيانات جواز السفر ؛
• تعديل درجة الحرارة وأجهزة استشعار الضغط ؛
• تحديد خسائر الضغط أثناء مرور المبرد عبر الفوهة ؛
• حساب عامل الإزاحة. حتى بالنسبة لمخطط التسخين الأكثر دقة لوحدة المصعد ، فإن المعدات وخطوط الأنابيب تتآكل بمرور الوقت. يجب أن يؤخذ هذا التصحيح في الاعتبار عند الإعداد.

بعد تنفيذ هذه الأعمال ، يجب إغلاق وحدة المصعد الأوتوماتيكية للتدفئة المركزية لمنع أي تدخل خارجي.

لا يمكنك استخدام مخططات محلية الصنع لوحدات المصاعد لأنظمة التدفئة المركزية. غالبًا لا يأخذون في الاعتبار أهم الخصائص ، والتي لا يمكن أن تقلل من كفاءة العمل فحسب ، بل تتسبب أيضًا في حدوث حالة طوارئ.

جهاز وتشغيل المصعد القابل للتعديل

1 - الجسم
2 - ناشر
3 - حجرة الخلط
4 - فوهة
5 - طرف مخروطي
6 - المخزون
7 - صندوق حشو ؛
8 - رف
9 - حزام الفهرس
10 - مؤشر الموقف ؛
11 - الهندسة الكهربائية والميكانيكية ؛
12 - مقبض العجلة اليدوية.
13 - غلاف MEP ؛
14 - قابس ملولب ؛
15 - برغي الرصاص
16 - القابض
17 - الجوز
18 - الجوز المشقوق
27 - أنبوب فرعي لشبكة المياه ؛
28 - عودة أنابيب المياه ؛
29 - انبوب ماء مختلط.

أساس المصعد المنظم هو الجسم 1 مع أنبوب مدخل المياه للشبكة 27 وأنبوب مدخل المياه العائدة 28.
يوجد داخل الغلاف حجرة خلط 3 وفوهة 4 ، والتي تشكل مع الناشر 2 مضخة نفاثة.
يعتمد عمل المضخة النفاثة على مبدأ الحقن. تدفق مياه الشبكة ذات الضغط العالي و
درجة الحرارة ، تدخل من خلال الأنبوب 27 إلى غرفة الاستقبال ومن خلال الفوهة 4 يتم حقنها في غرفة الخلط 3. في غرفة الخلط
يتم خلط مياه الشبكة بالماء الممتص من خط أنابيب الإرجاع عبر أنبوب المدخل 28 وتغذيته في الناشر 2.
في الناشر ، تتم عملية تحويل الطاقة الحركية إلى طاقة كامنة. من الناشر عبر المخرج 29
يدخل تدفق المياه المختلط في خط أنابيب الإمداد لنظام التدفئة.

يتم التحكم في درجة حرارة الماء للتدفق المختلط عن طريق تغيير النسبة بين تدفقات مياه الشبكة والمياه من خط أنابيب الإرجاع.
يتحرك الطرف المخروطي 5 بالنسبة إلى الفوهة 4 بمساعدة القضيب 6 ، مع تغيير منطقة قسم التدفق
الفوهات ، نسبة الخلط للمصعد ، وبالتالي النسبة بين تدفقات المياه القادمة من المداخل إلى المخرج.

الخامات الأساسية المستخدمة في صناعة المصعد

اسم التفاصيل	الصف المادي
إطار	رقم 0-2 - حديد الزهر SCh20 ، رقم 3-7 - صلب كربوني St20
مربع حشو	الكربون الصلب St20
طرف ، ساق ، فوهة	الفولاذ المقاوم للصدأ 40X13 (12X18H10T)
ضمادة	بارونيت PON-B
تعبئة الغدة	فلوروبلاست F4K20

يتم إحكام إغلاق الجذع أثناء حركته بواسطة مجموعة الغدة 7 ، والتي يتم تثبيتها في الهيكل 1.

في الجسم 21 من مجموعة الغدة ، يتم تثبيت أجزاء مانعة للتسرب: الربيع 22 ، الغسالة 23 ، الأصفاد البلاستيكية الفلورية 24 ، البطانة
25 وصمولة التثبيت 26. يضمن استخدام الزنبرك 22 الضغط المستمر للأصفاد 24 بالقوة المطلوبة ، مما يزيد من عمر الخدمة
الأختام.
قبل تجميع مجموعة السدادات ، يتم تشحيم الأساور 24 بشحم سيليكون بلاستيكي ، مما يقلل الاحتكاك أثناء حركة القضيب ، مما يزيد أيضًا من عمر خدمة الختم.

الخصائص التقنية الرئيسية وأبعاد المصاعد من النوع EG703 مذكورة في الوصف الخاص بمنظم Retel 703. اقرأ المزيد

تم تصميم الآلية الخطية الكهربائية (النوع MEP910) 11 لتحريك القضيب 6 بالطرف 5 عند ضبط نسبة خلط المصعد.

يتم تحديد الوضع الحالي للقضيب مع الطرف باستخدام مؤشر الموضع 10. إن السكتة الدماغية الكاملة للمنظم (RO) للمصعد محدودة بالمفاتيح الدقيقة للموضع 35 SQ1 ، 36 SQ2 MEP.

في حالة انقطاع التيار الكهربائي في حالات الطوارئ ، يتم استخدام تجاوز يدوي. لتحريك RO ، يتم فك القابس 14 ويتم وضع المقبض 12 على المحور 32 حتى يتوقف ، ويتم كسر دائرة إمداد الطاقة +24 فولت ، مما يوفر إجراءات أمان إضافية.

قيم القوى الاسمية على قضيب المصاعد:

التعيين التقليدي لتصميم المصعد	القوة المصنفة ، ن
EG703-4-0.04 رقم 0 ... EG703-18-094 رقم 7	2000

تم ضبط سرعة حركة الجسم المنظم في الشركة المصنعة على 5 مم / دقيقة - لأنظمة التدفئة.

MEP عبارة عن علبة تروس بمحرك متدرج مدمج.

مبدأ تشغيل وحدة المصعد

مبدأ تشغيل وحدة المصعد الحراري ومصعد المياه النفاثة. في المقال السابق ، اكتشفنا الغرض الرئيسي من وحدة المصعد الحراري وميزات التشغيل ، ونفث الماء ، أو كما يطلق عليها أيضًا ، مصاعد الحقن. باختصار ، الغرض الرئيسي من المصعد هو خفض درجة حرارة الماء وفي نفس الوقت زيادة حجم المياه التي يتم ضخها في نظام التدفئة الداخلي لمبنى سكني.

سنقوم الآن بتحليل كيفية استمرار عمل المصعد المائي النفاث وبسبب ما يزيد من ضخ المبرد عبر البطاريات في الشقة.

يدخل المبرد إلى المنزل بدرجة حرارة تتوافق مع جدول درجة حرارة الغلاية. الرسم البياني لدرجة الحرارة هو النسبة بين درجة الحرارة في الخارج ودرجة الحرارة التي يجب أن يزودها بيت المرجل أو CHP لشبكة التدفئة ، وبالتالي ، مع خسائر صغيرة في نقطة التسخين (الماء ، يتحرك عبر الأنابيب لمسافات طويلة ، يبرد قليل). كلما كان الجو باردًا بالخارج ، ارتفعت درجة حرارة غرفة الغلاية.

على سبيل المثال ، مع رسم بياني لدرجة الحرارة 130/70:

• عند +8 درجات بالخارج ، يجب أن يكون أنبوب إمداد التدفئة 42 درجة ؛
• عند 0 درجة 76 درجة ؛
• عند -22 درجة 115 درجة ؛

إذا كان شخص ما مهتمًا بأرقام أكثر تفصيلاً ، فيمكنك تنزيل مخططات درجات الحرارة لأنظمة التدفئة المختلفة هنا.

لكن دعنا نعود إلى مبدأ وخطة تشغيل وحدة المصعد الحراري الخاصة بنا.

بعد اجتياز صمامات المدخل أو مجمعات الطين أو المرشحات الشبكية المغناطيسية ، يدخل الماء مباشرة في جهاز مصعد الخلط - المصعد. يتكون من جسم فولاذي يوجد بداخله حجرة خلط وجهاز انقباض (فوهة).

يخرج الماء شديد السخونة من الفوهة إلى حجرة الخلط بسرعة عالية. نتيجة لذلك ، يتم إنشاء فراغ في الغرفة خلف الطائرة ، بسبب امتصاص الماء أو حقنه من خط أنابيب الإرجاع. من خلال تغيير قطر الفتحة في الفوهة ، من الممكن ، ضمن حدود معينة ، تنظيم تدفق المياه ، وبالتالي درجة حرارة الماء عند مخرج المصعد.

يعمل مصعد الوحدة الحرارية في نفس الوقت كمضخة دورانية وكخلاط. ومع ذلك ، فهي لا تستهلك الكهرباء. ولكنه يستخدم انخفاض الضغط أمام المصعد أو كما يقولون الضغط المتاح في شبكة التدفئة.

من أجل التشغيل الفعال للمصعد ، من الضروري أن يرتبط الضغط المتاح في شبكة التدفئة بمقاومة نظام التدفئة بما لا يزيد عن 7 إلى 1. إذا كانت مقاومة نظام التدفئة لمبنى قياسي مكون من خمسة طوابق 1 متر أو 0.1 كجم / سم 2 ، فعند التشغيل العادي لوحدة المصعد ، يكون الضغط المتاح في نظام التدفئة لـ ITP 7 أمتار على الأقل أو 0.7 كجم ق / سم 2.

على سبيل المثال ، إذا كان في خط أنابيب الإمداد 5 كجم / سم 2 ، فلا يزيد في الاتجاه المعاكس عن 4.3 كجم ق / سم 2.

يرجى ملاحظة أنه عند مخرج المصعد ، الضغط في خط أنابيب الإمداد ليس أعلى بكثير من الضغط في خط أنابيب العودة ، وهذا أمر طبيعي ، من الصعب جدًا ملاحظة 0.1 كجم / سم 2 في مقاييس الضغط ، جودة الضغط الحديث المقاييس منخفضة للغاية للأسف ، ولكن هذا موضوع بالفعل لمقال منفصل. ولكن إذا كان لديك فرق ضغط بعد المصعد يزيد عن 0.3 كجم / سم 2 ، فيجب أن تكون حذرًا ، أو أن نظام التدفئة الخاص بك مسدود بشدة بالأوساخ ، أو أثناء الإصلاح الشامل ، تكون قد قللت بشكل كبير من أقطار أنابيب التوزيع

لا ينطبق ما ورد أعلاه على الدوائر التي تحتوي على منظمات حرارية من نوع دانفوس على البطاريات والرافعات ، فقط خلط الدوائر باستخدام صمامات التحكم ومضخات الخلط تعمل معها. بالمناسبة ، فإن استخدام هذه المنظمات مثير للجدل أيضًا في معظم الحالات ، نظرًا لأن معظم بيوت الغلايات المنزلية تستخدم تنظيمًا عالي الجودة بدقة وفقًا لجدول درجات الحرارة. بشكل عام ، أصبح الإدخال الشامل لمنظمي Danfoss الأوتوماتيكي ممكنًا فقط بفضل حملة تسويقية جيدة. بعد كل شيء ، "ارتفاع درجة الحرارة" ظاهرة نادرة جدًا في بلدنا ، وعادة ما نتلقى جميعًا حرارة أقل.

ندرس رسمًا نموذجيًا لصومعة الأسمنت

يوضح رسم صومعة الأسمنت موضع العناصر الهيكلية الرئيسية.

يتم تثبيت الصومعة عموديًا. يتم توفير الأسمنت للتخزين من خلال خط أنابيب التحميل بمضخة. يمكن تحميل الأسمنت داخل أو خارج الصومعة. يتم تركيب مرشح هواء وفتحة صيانة في الجزء العلوي من الصومعة. يتم وضع معرض مع خطوط الأنابيب والمرشحات والمفاتيح على طول السطح. يحتوي مخروط الجزء السفلي على فتحة خاصة لتزويد الأسمنت بصمام بوابة. ترتفع الدعامات المعدنية للصوامع ذات السعة الكبيرة فوق خطوط السكك الحديدية ، حيث يتم تثبيت الموازين. ثم يتم تحميلها في العربات أو النقل البري.

ميزات تصميم صومعة الأسمنت

يتم تركيب مخازن الأسمنت التي يصل نصف قطرها إلى 6.0 أمتار وفقًا للمشروع في صف واحد ، بنصف قطر يزيد عن 6.0 متر - في صفين. تأخذ ممارسة التصميم هذه في الاعتبار استقرار الهياكل. يتم حساب الصوامع وفقًا للمواصفة SP 20.13330.

يأخذ المشروع في الاعتبار الأحمال:

• طويل المدى مؤقت (وزن الأسمنت ، احتكاكه بجدران الهياكل ، وزن النقل الهوائي ، المرشحات ، إلخ) ؛
• المدى القصير
• تم تصميم الصوامع المعدنية المتجانسة مع مراعاة نفس مجموعات الأحمال ؛
• بالإضافة إلى ذلك ، يتم اختبار ثبات الصوامع الفولاذية ، مع مراعاة تقلبات درجات الحرارة ،
• يتم حساب الدعامات على أنها رفوف مثبتة في الأساس.

بالنسبة لأسطوانات الصوامع ، بالإضافة إلى قسم مشروع KM (الهياكل المعدنية) ، تم تطوير قسم من مشروع KMD (هياكل تفصيل معدنية) وقسم KZh (الهياكل الخرسانية المسلحة) للأساسات.

لبدء تطوير مشروع التأسيس ، يلزم الحصول على بيانات من المسوحات الجيولوجية والهيدروجيولوجية ؛ معلومات حول وجود اتصالات تحت الأرض والسطحية. يتم تحديد نوع الأساس من خلال حساب التصميم. في كثير من الأحيان ، يتم تنفيذ بلاطة متجانسة من الخرسانة مع التعزيز. في التربة الصخرية ، يتم تصميم شريط قائم بذاته أو أساسات مسبقة الصنع. تم تصميم الأساس على أكوام إذا كان للتربة مسودة.

يجب ربط الحلول الهيكلية للمشروع بالحلول الهندسية وتصميم طرق الوصول والمرافق المساعدة في الموقع. مشروع جيد التنفيذ يتوافق مع التخطيط العمراني واللوائح البيئية.

يجتاز المشروع الموافقات اللازمة ، ثم يتم إبرام عقد إشراف معماري بين العميل والمصمم ، ويمكن البدء في البناء.

مصعد بفوهة قابلة للتعديل.

الآن يبقى علينا معرفة مدى سهولة تنظيم درجة الحرارة عند مخرج المصعد. وهل من الممكن توفير الحرارة بمساعدة المصعد.

يمكن توفير الحرارة باستخدام المصعد النفاث ، على سبيل المثال ، عن طريق خفض درجة الحرارة في الغرف ليلاً. أو خلال اليوم الذي يكون فيه معظمنا في العمل. على الرغم من أن هذه المسألة مثيرة للجدل أيضًا ، فقد قمنا بخفض درجة الحرارة ، وتم تبريد المبنى ، وبالتالي ، من أجل تسخينه مرة أخرى ، يجب زيادة استهلاك الحرارة مقابل القاعدة. هناك فائدة واحدة فقط ، عند درجة حرارة باردة من 18-19 درجة ينام المرء بشكل أفضل. يشعر الجسم براحة أكبر.

المصعد النفاث المائي مع فوهة قابلة للتعديل

من حيث المبدأ ، يتم تصنيع جميع مصاعد التحكم بنفس الطريقة. أجهزتهم مرئية بوضوح في الشكل. من خلال النقر على الصورة. يمكنك مشاهدة صورة متحركة لعملية آلية التحكم في WARS لمصعد المياه النفاثة.

وأخيرًا ، تعليقًا موجزًا ​​- استخدام مصاعد المياه النفاثة بفوهة قابلة للتعديل فعال بشكل خاص في المباني العامة والصناعية ، حيث توفر ما يصل إلى 20-25٪ من تكاليف التدفئة ، وتخفض درجة الحرارة في الغرف المُدفأة ليلاً ، خاصة في عطلات نهاية الأسبوع.

ماذا تقرأ عن هذا الموضوع:

• وحدة المصعد مع مخطط عداد الحرارة
• نموذج جواز سفر وحدة قياس الطاقة الحرارية
• ما هو المصعد؟ وحدة تسخين المصعد - ...

أجهزة التوزيع

يمكن تمثيل مجموعة المصعد بكل مواسيرها كمضخة دوران للضغط ، والتي ، تحت ضغط معين ، تزود المبرد لنظام التدفئة.

إذا كان للمنشأة عدة طوابق ومستهلكين ، فإن الحل الأكثر صحة هو توزيع إجمالي تدفق الناقل الحراري على كل مستهلك.

لحل مثل هذه المشاكل ، تم تصميم المشط لنظام التدفئة الذي له اسم مختلف - المجمع. يمكن تمثيل هذا الجهاز كحاوية. يتدفق المبرد إلى الحاوية من مخرج المصعد ، والذي يتدفق بعد ذلك عبر عدة منافذ ، وبنفس الضغط.

وبالتالي ، فإن التوزيع المتشعب لنظام التدفئة يسمح بإغلاق وتعديل وإصلاح المستهلكين الفرديين للمنشأة دون إيقاف تشغيل دائرة التسخين. يزيل وجود المجمع التأثير المتبادل لفروع نظام التدفئة. في هذه الحالة ، فإن الضغط في بطاريات التدفئة يتوافق مع الضغط عند مخرج المصعد.

ما هو المصعد

بعبارات بسيطة ، المصعد عبارة عن جهاز خاص يتعلق بمعدات التدفئة ويقوم بوظيفة الحقن أو مضخة ضخ المياه. لا أكثر ولا أقل.

مهمتها الرئيسية هي زيادة الضغط داخل نظام التدفئة. أي لزيادة ضخ المبرد عبر الشبكة ، مما سيؤدي إلى زيادة حجمه. لتوضيح الأمر ، دعنا نأخذ مثالًا بسيطًا. يتم أخذ 5-6 متر مكعب من المياه من إمدادات المياه كمبرد ، و 12-13 متر مكعب يدخل النظام حيث توجد شقق المنزل.

كيف يكون هذا ممكنا؟ وما هي الزيادة في حجم المبرد؟ تستند هذه الظاهرة إلى بعض قوانين الفيزياء. لنبدأ بحقيقة أنه إذا تم تركيب مصعد في نظام التدفئة ، فسيتم توصيل هذا النظام بشبكات التدفئة المركزية ، والتي من خلالها يتحرك الماء الساخن تحت ضغط من غرفة مرجل كبيرة أو CHP.

لذا فإن درجة حرارة الماء داخل خط الأنابيب ، خاصة في البرد القارس ، تصل إلى +150 درجة مئوية ، لكن كيف يمكن أن يكون ذلك؟ بعد كل شيء ، تبلغ درجة غليان الماء +100 درجة مئوية ، وهنا يأتي دور أحد قوانين الفيزياء. عند درجة الحرارة هذه ، يغلي الماء إذا كان في وعاء مفتوح حيث لا يوجد ضغط. لكن في خط الأنابيب ، يتحرك الماء تحت الضغط ، والذي يتم إنشاؤه بواسطة تشغيل مضخات الإمداد. لذلك ، فهي لا تغلي.

إنطلق. تعتبر درجة الحرارة +150 درجة مئوية عالية جدًا. من المستحيل توفير مثل هذا الماء الساخن لنظام تدفئة الشقة ، للأسباب التالية:

• أولاً ، لا يحب الحديد الزهر التقلبات الكبيرة في درجات الحرارة. وإذا تم تركيب مشعات من الحديد الزهر في الشقق ، فقد تفشل. حسنًا ، إذا سمحوا لها بالتدفق.لكنها يمكن أن تنكسر ، لأنه تحت تأثير درجات الحرارة المرتفعة ، يصبح الحديد الزهر هشًا ، مثل الزجاج.
• ثانياً ، عند درجة حرارة عناصر التسخين المعدنية لن يكون من الصعب حرقها.
• ثالثًا ، غالبًا ما تستخدم الأنابيب البلاستيكية الآن لربط أجهزة التدفئة. والحد الأقصى الذي يمكنهم تحمله هو درجة حرارة +90 درجة مئوية (إلى جانب هذه الأرقام ، يضمن المصنعون سنة واحدة من التشغيل). لذلك هم فقط يذوبون.

لذلك ، يجب تبريد المبرد. هذا هو المكان الذي يحتاج فيه المصعد.
