ديفاتوب مايكرو
غلاية غاز مثبتة على الحائط
أوضاع التدفئة و DHW (مبادلات حرارية منفصلة)
شاشة ال سي دي مع اضاءة خلفية وغلاية مدمجة 3 لتر
ميزات التصميم:
- عدد 2 من المبادلات الحرارية: للتدفئة (النحاس) والماء الساخن (الصلب)
- السطح الخارجي للمبادل الحراري مغطى بمركب مضاد للتآكل قائم على الألومنيوم
- غرفة الاحتراق مصنوعة من الفولاذ مع طلاء مضاد للتآكل من الألومنيوم
- السطح الداخلي للغرفة معزول بمواد صديقة للبيئة
- اشتعال كهربائي
- نظام تحكم رقمي يعتمد على معالجين دقيقين: للتحكم في الاحتراق والتحكم في الغلاية
- موقد حقن برؤوس من الفولاذ المقاوم للصدأ AISI304
- نظام الأمان على أساس قطب التأين
- يتم التحكم في عملية تعديل الطاقة لأنظمة التدفئة والماء الساخن بواسطة لوحة إلكترونية مزودة بمعالج دقيق
- شاشة LCD كبيرة متعددة الوظائف مع إضاءة خلفية لضبط معلمات تشغيل النظام
- 3 صمام طريق
- مضخة دوران تسخين 3 سرعات
- دائرة الالتفافية (الالتفافية) في نظام التدفئة مع ضبط المعلمة التلقائي
- صمام تحويل
- وظائف ECO / Comfort DHW
- القدرة على العمل على كل من الغاز المسال والطبيعي (رهنا باستخدام مجموعة خاصة)
- مانع انسداد المضخة (كل 24 ساعة يكون المرجل خاملاً لبضع ثوانٍ يقوم بتشغيل المضخة)
- حماية الصقيع
- القدرة على توصيل جهاز التحكم عن بعد روميو
- إمكانية توصيل جهاز مبرمج الغرفة أوسكار
- التشغيل في وضع تعويض درجة الحرارة الخارجية (عند تركيب منظم حرارة خارجي) "
- مجموعة كاملة من الملحقات: قالب حائط ، تركيبات نحاسية ، صنابير مياه وغاز قياسية
- سهولة الوصول إلى المكونات الداخلية للغلاية من الأمام (يسهل عملية الخدمة)
- سهولة التركيب (بفضل المسافة الكبيرة (190 مم) بين الحائط ووصلات التوصيل)
- امكانية توصيل سخانات المياه الألواح الشمسية (أنظمة الطاقة الشمسية)
- يجب شراء مدخنة للموديلات F24 و F32 و F37 (انظر قسم "مداخن للغلايات المثبتة على الحائط مع غرفة احتراق مغلقة".)
الأسعار
| نموذج | السعر بالروبل | السعر باليورو | شراء |
| S24 م | يتصل! | — | لكي يطلب |
| S32 م | يتصل! | — | لكي يطلب |
| F24 م | يتصل! | — | لكي يطلب |
| F32 م | يتصل! | — | لكي يطلب |
| F37 م | يتصل! | — | لكي يطلب |
تحديد
| عارضات ازياء | S24 م | S32 م | F24 م | F32 م | F37 م |
| أقصى قوة ، كيلوواط | 23,5 | 34,4 | 24 | 34,4 | 34.4 |
| الحد الأدنى للطاقة ، كيلوواط | 8,3 | 11,5 | 8,3 | 11,5 | 11.5 |
| قطر المدخنة ، مم | 131 | 141 | متحد المحور | متحد المحور | متحد المحور |
| سعة DHW ، مضاءة / دقيقة | 13,4 | 17,9 | 13,7 | 18,3 | 21,2 |
| استهلاك الطاقة ~ 220 فولت ، واط | 80 | 90 | 110 | 135 | 165 |
| الأبعاد الكلية الارتفاع / العرض / العمق ، مم | 700/450/340 | 700/450/340 | 700/450/340 | 700/450/340 | 700/450/340 |
| مدخل ومخرج دائرة التسخين ، بوصة | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| مدخل ومخرج لدائرة DHW ، بوصة | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| إمدادات الغاز ، بوصة | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| الوزن ، كجم | 28 | 31 | 33 | 35 | 40 |
| فئة كفاءة الطاقة (EN 92/42 CEE) | الصف 2 | الصف 2 | الصف 3RD | الصف 3RD | |
| نوع غرفة الاحتراق | افتح | افتح | مغلق | مغلق | |
| درجة الحرارة في دائرة DHW (الحد الأقصى / دقيقة) ، درجة مئوية | 65/40 | 65/40 | 65/40 | 65/40 | |
| الضغط في دائرة DHW (الحد الأقصى / دقيقة) ، بار | 9/0,25 | 9/0,25 | 9/0,25 | 9/0,25 | |
| أقصى ضغط في دائرة التسخين ، بار | 3 | 3 | 3 | 3 | |
| الضغط الاسمي للغاز الطبيعي عند المدخل ، ملي بار | 20 | 20 | 20 | 20 | |
| الحد الأدنى لضغط الغاز الطبيعي ، ملي بار | 1,5 | 1,5 | 1,5 | 1,5 | |
| القدرة على العمل على الغاز المسال | نعم | نعم | نعم | نعم |
غلايات من Ferroli
نماذج الجدران والأرضيات
على الرغم من وجود مجموعة كبيرة جدًا من التركيبات لتدفئة المباني السكنية والصناعية ، فإن نصيب الأسد من أرباح Ferroli يأتي من غلايات التدفئة بالغاز - الجدران والأرضيات. في الوقت نفسه ، لوحظ أكبر تنوع في قطاع غلايات تسخين الغاز المنزلية المثبتة على الحائط.
هذا يرجع إلى حقيقة أن نماذج الجدران المدمجة لها عدد من المزايا في الاستخدام:
- أولاً ، يمكن تركيب هذا المرجل مباشرة في منطقة سكنية ، لأنه لا يتطلب غرفة مرجل منفصلة.
- ثانيًا ، إذا كان من الممكن توفير الطاقة اللازمة للتدفئة في وقت سابق فقط من خلال منشآت كبيرة الحجم ، اليوم ، بسبب استخدام التقنيات الحديثة ، حتى المرجل الصغير يمكنه تسخين ما يصل إلى 300 متر مربع من مساحة المعيشة.
- سهولة التثبيت هي حجة أخرى لصالح اختيار النماذج الصغيرة المثبتة على الحائط الحامل للغرفة. بالطبع لا يستحق تركيب المرجل بيديك ، لأن هذا يتطلب تصريحًا خاصًا - لكن تكلفة التركيب تعتمد بشكل مباشر على مدى تعقيدها!
يلعب السعر أيضًا دورًا مهمًا. على الرغم من أن منتجات Ferroli لا يمكن أن تُعزى إلى شريحة السعر الأرخص ، إلا أنه لا يزال بإمكانك اختيار خيار ميسور التكلفة من بين الطرز المركبة.
التطبيق والمعدات
يمكن استخدام غلايات Ferroli في المجالات التالية:
- أولاً ، لتدفئة المنازل والبيوت الخاصة. كما أشرنا أعلاه ، فإن القوة تسمح بذلك تمامًا.
- ثانيًا ، تتيح أبعادها المدمجة استخدام هذه الوحدات حتى في المباني السكنية لتنظيم التدفئة الفردية.
من أجل التنفيذ الفعال لهذه الوظائف ، تم تجهيز وحدات Ferroli بالمعدات التالية:
- غرفة احتراق من النوع المفتوح أو المغلق (على التوالي ، يتم وضع علامة C أو F عليها).
- خزان التبادل الحراري الحديدي مصنوع من سبائك النحاس.
- نظام تحكم أوتوماتيكي لتشغيل الموقد على مرنغ وحدة المعالجات الدقيقة.
- الحماية من التجمد أو السخونة الزائدة أو تكون مقياس داخلي.
تشتمل الحزمة الأساسية أيضًا على وحدة مسؤولة عن تعديل اللهب ونظام تأين للتحكم في شدة الاحتراق. بفضل هذا ، فإن غلايات Ferroli محمية تمامًا من تسرب الغاز المحتمل.

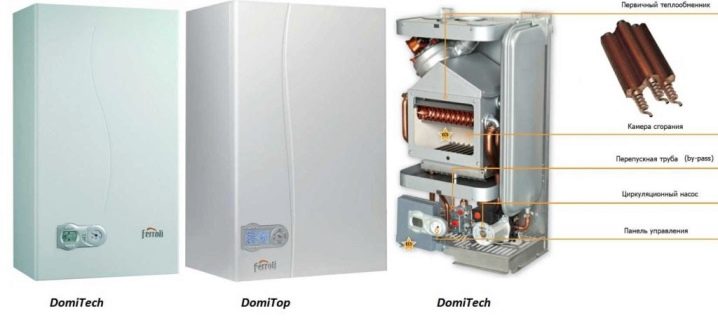

يظهر في الصورة مظهر الغلايات وكذلك موقع العناصر الرئيسية. توضح التعليمات المرفقة مع كل منتج بوضوح عملية توصيل المرجل بالشبكة ، بالإضافة إلى تسلسل ضبط وظائفها الرئيسية. يجب أن يتم تركيب غلايات تسخين الغاز من Ferroli فقط بواسطة متخصصين ، وبدون أداء هواة!
السلسلة الرئيسية
DIVAtop
قائمة طرازات معدات التدفئة التي تطرحها شركة Ferroli في السوق واسعة جدًا. لذلك ، في إطار هذه المقالة ، سننظر فقط في أهم سلسلة من مجموعة المنتجات بأكملها.
سلسلة DIVAtop هي أول سلسلة يتم طرحها في السوق الروسية. أساس هذه السلسلة هو غلايات الدائرة المزدوجة عالية الأداء للاستخدام المنزلي.
- تتميز أجهزة DIVAtop بتصميم سكني أنيق يسمح بتثبيتها مباشرة في المناطق السكنية.
- ميزة التصميم الرئيسية لمجموعة DIVAtop هي الصمام ثلاثي الاتجاهات المزود بمحرك مؤازر منفصل.
- من أجل نقل الحرارة بكفاءة ، يكون المبادل الحراري لنظام الماء الساخن ، الذي يتميز بتصميم رقائقي ، مسؤولاً.
DOMIcompact
لا تركز الوحدات من سلسلة DOMIcompact كثيرًا على التدفئة (على الرغم من أنها تؤدي هذه الوظيفة بكفاءة عالية) ، ولكن على أسرع طريقة للحصول على الماء الساخن. في الوقت نفسه ، لا يسخن المبادل الحراري ذو التصميم الخاص المثبت في المرجل ، ولا يتشكل فيه المقياس عمليًا.
- يمكن التحكم في غلاية DOMIcompact بمقابض الضبط التقليدية وبمساعدة شاشة الكريستال السائل. يمكن استخدام مدخنة مدمجة لإزالة نواتج الاحتراق.
- يتضمن تعديل DOMIcompact-B مبادل حراري أكثر حداثة.يتيح لك استخدام طاقة تكثيف البخار زيادة طاقة المرجل مع تقليل استهلاك الوقود.
- أيضًا ، أدى هذا التعديل إلى خفض كبير في النسبة المئوية لانبعاثات الغازات الضارة في الغلاف الجوي.
إكوسبت
تمثل سلسلة Econcept تجسيدًا للنموذج البيئي. السمات المميزة لسلسلة غلايات Econcept هي:
- مبادل حراري مكثف مصنوع من الألمنيوم عالي القوة.
- موقد سيرميت مع تعديل مستمر ومجهز لاستخدام أنواع مختلفة من الوقود الغازي.
- نظام التحكم في الغلاية المعتمد على المعالجات الدقيقة ، والذي تم تكييفه لتركيب نظام تحكم معوض للطقس.
- مبادل حراري لوحة ، يوفر أسرع تسخين ممكن للمياه في دائرة الماء الساخن.
في الوقت نفسه ، تتميز سلسلة Econcept بالحد الأدنى من انبعاثات الغلاف الجوي ، فضلاً عن مؤشرات رائعة جدًا للسلامة والتسامح مع الأخطاء.
اتصل بأخصائيينا
قائمة أعمال صيانة وإصلاح معدات غلايات FERROLI1. فحص وفحص وتنظيف الغبار والسخام والرواسب (إذا لزم الأمر) في فرن الغلاية
2. فحص المدخنة للتأكد من إحكامها ، ونظافتها ، وكذلك فحص القطر والارتفاع المسموح بهما
3. التحقق من وجود وصحة تدفق الهواء إلى غرفة المرجل 4. فحص وتنظيف الأقطاب الكهربائية ، ناشر الحارق ، فوهة الحاقن 5. فحص وتنظيف مرشحات خط الشفط والمضخة والفوهة 6. تنظيف المقاوم الضوئي
7. تنظيف أسلاك الجهد العالي واللوحات الإلكترونية من الغبار 8. فحص صمام الملف اللولبي (الصمام والمرشح) 9. تنظيف قطب التأين والموقد التجريبي باستخدام jet10. فحص إحكام جميع الأنابيب والأجهزة (بما في ذلك خط الوقود وخط الغاز إلى المرجل) 11. التحقق من إحكام ربط الحراق بالغلاية 12. فحص ضغط المبرد في نظام التدفئة (بصريا) 13. فحص جهد الإمداد والحماية الكهربائية ، وكذلك المراحل الصحيحة ووجود تأريض المعدات 14. فحص أداء مضخات الدورة الدموية 15. فحص عمل الأتمتة: - تشغيل الثرموستات - تشغيل الثرموستات
- تشغيل مقياس الحرارة المبين - نظام حجب الموقد (فصل الطاقة الكهربائية والوقود)
- تشغيل ميزان الحرارة
- تشغيل أتمتة وتركيبات الأمان (صمامات الأمان)
- أداء المزدوج الحراري (عند استخدام الغلايات ذات الاشتعال بيزو) 16. ضبط إعداد الموقد الصحيح (الهواء ، فجوة الموزع ، ضغط الوقود ، إلخ) 17. قياسات معاملات تشغيل المرجل: (إذا لزم الأمر) - قياس ضغط الوقود عند مدخل الموقد
- قياس ضغط الوقود عند مخرج صمام الغاز وفي كتلة الموقد - قياس ضغط الغاز في الخط - قياس درجة حرارة غاز المداخن - قياس محتوى ثاني أكسيد الكربون وثاني أكسيد الكربون - قياس الفراغ في مجرى المداخن - قياس السخام المحتوى في غازات المداخن (مؤشر القمار - السخام)
- فحص تشغيل وحدة التحكم في ضغط الغاز الأدنى 18. فحص ضغط غاز البدء والعمل 19. فحص ضغط الهواء في خزان التمدد لنظام التدفئة 20. فحص ضغط الهواء في خزان التمدد لنظام الماء الساخن 21. فحص مجموعة سلامة الغلاية 22. التحقق من الاتصال الأرضي 23. فحص أجهزة الاستشعار وأتمتة الغلايات
24. إطلاق الهواء (إذا لزم الأمر) ، وكذلك ضخ نظام التدفئة إلى المعلمات المطلوبة
25- قياس الجهد المطلوب ووجود عامل استقرار (مصدر طاقة غير منقطع) في غلاية التدفئة
26- استشارة العاملين في المنشأة (غرفة المرجل) بشأن معايير البرمجة ، وإدخال البرامج ، والتحكم المنطقي في المرجل أو السلسلة المتتالية ، وإدخال معلمات إضافية ، فضلاً عن تقديم المشورة بشأن إزالة عيوب التركيب (تحديث غرفة المرجل)
27. ملء المستندات المحاسبية المطلوبة بخيارات قابلة للتخصيص ، إلخ.
تمتلك شركتنا مخزون المستودعات الضروري لقطع الغيار والمكونات الرئيسية للمعدات التي نقوم بصيانتها! اتصل لجميع الأسئلة !!! 8 (903) 725-92-17 أو اطلب عبر الإنترنت. انهيار قطع الغيار حسب طراز الغلاية >>>>>
خدمة غلايات Ferroli ، قطع غيار لمراجل FERROLI ، ملحقات لمراجل Ferroli !!! المغادرة والضمان وقطع الغيار الأصلية. ستجد كل شيء هنا 8-903-725-92-17 !!! (يتصل!!!)
كيفيه التنصيب
تم تجهيز العديد من غلايات Ferroli بوحدات تحكم أوتوماتيكية أو استكمالها ، مما يجعل استخدام المنتج أسهل. سيتمكن مالك المنزل نفسه من تكوين تشغيل الجهاز من خلال اللوحة.

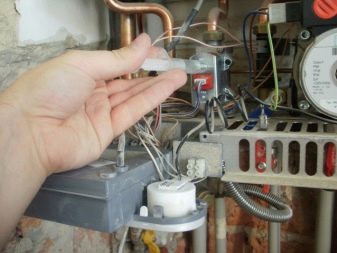

يتم إعداد صمام الغاز افعل ذلك بنفسك على النحو التالي:
- مقياس ضغط مثبت في مقبس خاص للتحكم في مستوى الضغط عند مخرج الصمام ؛
- لبضع ثوان تحتاج إلى توصيل وضع الاختبار ؛
- الضغط على زر "eco / Comfort" ؛
- ستظهر إشارة "q02" على الشاشة ؛
- إذا كان مستوى الضغط يختلف عن المعلمات الأولية ، فعند الضغط على أزرار "-" أو "+" ، يمكنك تقليل أو زيادة معلمات "q02" بالعدد المطلوب من الوحدات ؛
- ثم يتم الضغط على زر "التسخين" ؛
- سيظهر "q01" على الشاشة ؛
- للعودة إلى وضع الاختبار ، يتم الضغط على زر "eco / Comfort" ؛
- يبقى التحقق مرتين من جميع الإعدادات وتعديلها ؛
- تحتاج إلى إيقاف تشغيل مقياس الضغط والخروج من وضع الاختبار.
عدد 2 لوحة تحكم
لوجة
1
8
5
11
12
14
3
تين. 1- لوحة تحكم
مفتاح لوحة التين. واحد
1
زر تقليل إعداد درجة حرارة DHW
2
زر زيادة ضبط درجة حرارة DHW
3
زر تقليل ضبط درجة حرارة نظام التدفئة
4
زر زيادة ضبط درجة حرارة نظام التدفئة
5
عرض
6
قائمة "درجة الحرارة المنزلقة" - اختيار وضع الصيف / الشتاء - زر إعادة الضبط
7
تشغيل / إيقاف الوحدة - زر اختيار الوضع الاقتصادي / المريح
8
رمز DHW
9
وضع DHW
10
وضع الصيف
11
متعدد الوظائف
12
الوضع الاقتصادي (الاقتصادي)
13
تدفئة
14
رمز التسخين
15
الموقد مضاء ومستوى الطاقة الفعلي (يومض أثناء وظيفة خطأ الاحتراق)
16
اتصال أداة الخدمة
17
سعة الماء
2
EN
2
9
10
15
7
سابقة بمعنى البيئة
2
راحة
1
إعادة تعيين
4
13
16
6
سمك القد. 3541P560 - القس. 00 - 06/2018
إشارة أثناء العملية
تدفئة
طلب التدفئة (الناتج عن ترموستات الغرفة أو جهاز التحكم عن بعد في الموقت) في-
dicated عن طريق وميض الهواء الساخن فوق المبرد على الشاشة.
تعرض الشاشة (التفاصيل 11 - الشكل 1) درجة حرارة توصيل التسخين الفعلية وأثناءها
زمن الاستعداد للتدفئة ، الرسالة "d2".
الماء الساخن المنزلي (DHW)
يُشار إلى طلب الماء الساخن (الناتج عن سحب الماء الساخن المنزلي) عن طريق وميض
الماء الساخن تحت الصنبور على الشاشة.
تعرض الشاشة (التفاصيل 11 - الشكل 1) درجة حرارة منفذ DHW الفعلية وأثناءها
وقت الاستعداد DHW ، الرسالة "d1".
راحة
تتم الإشارة إلى طلب الراحة (إعادة درجة الحرارة داخل المرجل) بواسطة الفلاش-
جي من الماء تحت الصنبور على الشاشة. تعرض الشاشة (التفاصيل 11 - الشكل 1) ملف
درجة الحرارة الفعلية للماء في الغلاية.
خطأ
في حالة وجود خطأ (انظر الغطاء 4.4) تعرض الشاشة رمز الخطأ (التفاصيل 11 - الشكل 1) و
أثناء توقف الأمان ، تظهر الرسائل "d3" و "d4" و "d5".
2.3 الإضاءة والإغلاق
الاتصال بمصدر الطاقة
•
خلال الثواني الخمس الأولى ، ستعرض الشاشة أيضًا إصدار برنامج البطاقة.
•
افتح محبس الغاز أمام الغلاية.
•
أصبح المرجل الآن جاهزًا للعمل تلقائيًا عندما يكون الماء الساخن منزليًا
مرسومة أو في حالة الطلب على التدفئة (تم إنشاؤه بواسطة Room Thermostat أو Remote
التحكم في درجة الحرارة).
تشغيل الغلاية وإيقافها
اضغط على زر التشغيل / الإيقاف (التفاصيل 7 - الشكل 1) لمدة 5 ثوان.
عندما يتم إيقاف تشغيل المرجل ، لا تزال لوحة الدائرة تعمل بالطاقة. الماء الساخن المنزلي و
التدفئة معطلة. يظل نظام الحماية من الصقيع نشطًا. لإعادة إشعال الغلاية ،
اضغط على زر التشغيل / الإيقاف (التفاصيل 7 الشكل 1) مرة أخرى لمدة 5 ثوان.
17
ستكون الغلاية جاهزة للعمل فورًا عندما يتم سحب الماء الساخن أو إدخاله
حالة الطلب على التدفئة (الناتجة عن ترموستات الغرفة أو الموقت البعيد
مراقبة).
ب
لا يعمل نظام الحماية من الصقيع عند وصول الطاقة و / أو الغاز إلى
الوحدة متوقفة. لتجنب الضرر الناجم عن التجميد أثناء فترات الإغلاق الطويلة
3
في فصل الشتاء ، يُنصح بتصريف كل المياه من الغلاية ودائرة DHW و
مياه نظام التدفئة أو استنزاف دائرة DHW فقط وأضف دائرة مناسبة
tifreeze لنظام التدفئة ، على النحو المنصوص عليه في ثانية. 3.3
4
2.4 التعديلات
التحول الصيفي / الشتوي
اضغط على زر الصيف / الشتاء (التفاصيل 6 - الشكل 1) لمدة ثانيتين.
الشاشة تقوم بتفعيل رمز الصيف (تفصيل 10 - شكل 1): الغلاية ستسلم فقط
مياه ساخنه منزليه. يظل نظام مضاد التجمد نشطًا.
لإلغاء تنشيط وضع الصيف ، اضغط على زر الصيف / الشتاء (التفاصيل 6 - الشكل 1)
مرة أخرى لمدة 2 ثانية.
تعديل درجة حرارة التسخين
استخدم أزرار التسخين (التفاصيل 3 و 4 - الشكل 1) لضبط درجة الحرارة من دقيقة. من
30 درجة مئوية بحد أقصى. 80 درجة مئوية ؛ على أي حال ، يُنصح بعدم تشغيل الغلاية بدرجة حرارة أقل من 45 درجة مئوية.
DIVAtech D F
تين. 2 - إطفاء الغلاية
تين. 3
تين. 4
نصائح الاستخدام
لكي تتعطل الغلايات بشكل أقل ، يحتاج المستخدم إلى العناية الجيدة بغلاف المعدات عن طريق مسحه بقطعة قماش وماء صابون. مرة واحدة في السنة ، يجب إجراء فحص كامل للمنتج. ينصح الخبراء بفحص عملية الاحتراق من وقت لآخر
من المهم للغاية مراقبة المعلمات المحددة لمراجل Ferroli
يكاد يكون من المستحيل العثور على مراجعات سلبية حول معدات هذه الشركة المصنعة.
يلاحظ جميع المستخدمين الأداء الممتاز والتصميم المدروس للأجهزة واستهلاك الغاز المنخفض والتشغيل الصامت تقريبًا للمنتجات ، وهو أمر مهم للغاية عند تركيبها في المباني السكنية حيث هناك حاجة إلى غلايات مع تدفئة وماء ساخن
ولكن مع ذلك ، يمكنك العثور على بعض الفروق الدقيقة عند استخدام أجهزة الغاز من Ferroli. في المراجعات ، غالبًا ما يتم ملاحظة إمكانية حدوث تسرب في نظام التبادل الحراري. هذه مشكلة شائعة لا يمكن بأي حال من الأحوال أن ترتبط بجودة منتجات الشركة. تظهر هذه الظواهر بسبب الاستخدام غير السليم للمنتج وبسبب استخدام الماء العسر. لهذا السبب ، من الأفضل اختيار النماذج القادرة على العمل مع كل من الغاز والماء على الفور.
نظرة عامة على نموذج مرجل الغاز Ferroli Domiproject 24F ، انظر الفيديو أدناه.
الأعطال والإصلاحات
تصليح عمود الغاز
قطع غيار للغلايات
4 استكشاف الأخطاء وإصلاحها
التشخيص
الغلاية مجهزة بنظام تشخيص ذاتي متقدم. في حالة وجود عطل في الغلاية ،
ستومض الشاشة مع رمز الخطأ (التفاصيل 11 - الشكل 1) يشير إلى الخطأ
الشفرة.
هناك أخطاء تسبب الإغلاق الدائم (مميزة بالحرف "A"): للاستعادة
العملية ، اضغط على زر RESET (التفاصيل 6 - الشكل 1) لمدة ثانية واحدة أو RESET في المرجع-
عقلانية التحكم عن بعد في حالة تركيبها ؛ إذا فشل المرجل في البدء ، فمن الضروري التخلص
خطأ.
تتسبب الأخطاء التي تم تمييزها بالحرف "F" في إغلاق مؤقت يتم إعادة تعيينه تلقائيًا
بمجرد أن تعود القيمة ضمن نطاق العمل الطبيعي للغلاية.
قائمة العيوب
جدول. 2
خطأ
خطأ
سبب محتمل
الشفرة
عدم وجود الغاز
اشتعال / الكشف عن خطأ القطب
أ 01
لا اشتعال الموقد
صمام الغاز الخاطئ
تم فصل أسلاك صمام الغاز
قوة الإشعال منخفضة للغاية
خطأ القطب
إشارة اللهب الحالية مع
أ 02
الموقد
خطأ في البطاقة
جهاز استشعار التسخين تالف
حماية من الحرارة الزائدة
أ 03
تفعيل العمل
لا يوجد دوران للمياه في النظام تحقق من مضخة التدوير
الهواء في النظام
الاتصال بثرموستات الدخان مفتوح
تنشيط ترموستات الدخان
(بعد تفعيل الدخان
الأسلاك مفصولة
F04
ترموستات ، تشغيل الغلاية
انسداد المداخن أو بشكل غير صحيح
تم منعه لمدة 20 دقيقة)
بحجم
F05
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
ضغط منخفض في نظام الغاز
لا لهب بعد الاشتعال
أ 06
مرحلة
ضبط الضغط الأدنى للشعلة تحقق من الضغوط
F07
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
الأسلاك مفصولة
أ 09
عطل صمام الغاز
صمام الغاز الخاطئ
جهاز الاستشعار تالف
F10
مستشعر التسليم 1 خطأ
تقصير الأسلاك
الأسلاك مفصولة
جهاز الاستشعار تالف
F11
خطأ في استشعار DHW
تقصير الأسلاك
الأسلاك مفصولة
جهاز الاستشعار تالف
F14
خطأ في مستشعر التسليم 2
تقصير الأسلاك
الأسلاك مفصولة
الأسلاك مفصولة
أ 16
عطل صمام الغاز
صمام الغاز الخاطئ
F20
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
أ 21
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
أ 23
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
أ 24
خطأ في معلمة البطاقة
إعداد معلمة البطاقة خاطئ
F34
امدادات التيار الكهربائي تحت 180 فولت. مشكلة في التيار الكهربائي
F35
تردد التيار الكهربائي الخاطئ
مشكلة في التيار الكهربائي
الضغط منخفض جدا
نظام المياه غير صحيح
F37
مفتاح ضغط الماء تالف
الضغط
أو غير متصل
دقق تلف أو قصور الأسلاك
F39
خطأ في المسبار الخارجي
المسبار غير متصل بعد التفعيل-
جي درجة حرارة الانزلاق
مستشعر التسليم أو مستشعر DHW
أ 41
تموضع جهاز الاستشعار
منفصل عن الأنبوب
F42
خطأ في مستشعر التدفئة
جهاز الاستشعار تالف
32
EN
دواء
تحقق من تدفق الغاز المنتظم إلى
المرجل وأنه تم التخلص من الهواء-
nated من الأنابيب
تحقق من توصيلات القطب الكهربائي و
أنه تم وضعه بشكل صحيح ومجاني
من أي ودائع
افحص صمام الغاز واستبدله إذا
من الضروري
تحقق من الأسلاك
ضبط قوة الاشتعال
تحقق من أسلاك قطب التأين
تحقق من البطاقة
تحقق من الموضع الصحيح و
تشغيل مستشعر التسخين
نظام التهوية
افحص منظم الحرارة
تحقق من الأسلاك
افحص المداخن
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
افحص ضغط الغاز
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
تحقق من الأسلاك
افحص صمام الغاز واستبدله إذا
من الضروري
تحقق من الأسلاك أو استبدل السين-
سور
تحقق من الأسلاك أو استبدل السين-
سور
تحقق من الأسلاك أو استبدل السين-
سور
تحقق من الأسلاك
افحص صمام الغاز واستبدله إذا
من الضروري
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
تحقق من معلمة البطاقة وقم بتعديلها
إذا لزم الأمر
افحص النظام الكهربائي
افحص النظام الكهربائي
املأ النظام
افحص المستشعر
تحقق من الأسلاك أو استبدل السين-
سور
أعد توصيل المستشعر الخارجي أو القرص
قادرة على انزلاق درجة الحرارة
تحقق من الموضع الصحيح و
تشغيل المجسات
استبدل المستشعر
سمك القد. 3540Z443 - القس. 01 - 02/2015
DIVAtech C 24 د
خطأ
خطأ
سبب محتمل
الشفرة
لا يوجد نظام H.
F43
رحلات حماية الصرف.
الهواء في النظام
تعديل اسلاك المشغل
متصل
F50
عطل صمام الغاز
صمام الغاز الخاطئ
دواء
يا الدورة الدموية
افحص المضخة الدورانية
2
نظام التهوية
تحقق من الأسلاك
افحص صمام الغاز واستبدله إذا
من الضروري
مكملات
بالنسبة لأي فئة من منتجاتها ، تنتج الشركة أيضًا مجموعات متنوعة. يمكن استكمال النماذج المثبتة على الحائط ذات الدائرتين بمجموعة استخلاص الدخان أو جهاز يسمح للهيكل بالعمل على الغاز المسال. يمكن تجهيز المرجل الأرضي بمراجل ، وأجهزة تحكم في درجة الحرارة ، وأنظمة أولوية الماء الساخن ، وفوهات توربو وأجهزة تحكم.
غالبًا ما يتم استكمال المنتجات من نوع التكثيف بأجهزة استشعار تأخذ في الاعتبار درجة الحرارة الخارجية ، ولوحات التحكم ذات الدوائر المتعددة ، والسهام الهيدروليكية ، بالإضافة إلى مجموعات كاملة لضمان التشغيل المتواصل للغلايات.
النماذج الأكثر طلبًا:
- "Domina N" بجهاز حراري مدمج. يمكن ملاحظة حالة الوحدة بصريًا باستخدام المؤشر مع مصابيح LED. "دومينا إن" عبارة عن وحدة مزودة بوظيفة الماء الساخن ، فهي تضمن تسخينًا ممتازًا وإشعالًا كهربائيًا. مزايا "Domina N" - الكفاءة المتزايدة وخفة الوزن والمتغيرات الضخمة ونظام التحكم الكهربائي الذي يساهم في أداء عالي جدًا للجهاز ووظيفة التشخيص الذاتي. سيكون المنتج قادرًا على العمل على كل من الغاز المسال والوقود التقليدي.
- موديل "ديفا" يحتوي على مبادل حراري فولاذي آخر ، والذي يمكن استخدامه لتسخين المياه المنزلية. يتم تثبيت شاشة LCD كبيرة إلى حد ما على لوحة التحكم ، وهناك أيضًا أزرار لإعداد المعلمات وإعدادات الخدمة المختلفة ، والأهم من ذلك ، أزرار التشخيص. يتم إنتاج "ديفا" بغرف احتراق مكشوفة ومغلقة. تعتبر "Diva" ملائمة جدًا للصيانة ، وتتميز بكفاءة تقارب 93٪ ، ولها تحكم رقمي بالمنتج ، مما يساعد على زيادة كفاءة الوحدة.
- يمكن تسمية غلاية Divatop Micro ذات دائرتين بتطور جديد تمامًا. يتضمن المنتج عددًا كبيرًا من الابتكارات التي بدأت نوعيًا في التأثير على التشغيل الموثوق للأجهزة وكفاءتها العالية. تم تركيب عدد 2 من المبادلات الحرارية النحاسية لنظام تسخين وتسخين المياه. المنتج لديه 3 صمامات انفرتر. يمكن للجهاز الحفاظ على درجة الحرارة التي تحتاجها لفترة طويلة دون تدخل طرف ثالث. سيضمن نظام التشخيص الذاتي المريح سلامة الوحدة. يتميز تصميم Divatop Micro بوصلة منفصلة لعنصر Oscar المثبت في الغرفة ، بحيث يمكن تكييف الغرف والتحكم في التدفئة في نفس الوقت.
- تتميز الوحدة الفولاذية المثبتة على الحائط "Domitech C32" بطلاء عالي الجودة مضاد للتآكل. الجهاز سيعمل بدون مشاكل سواء على الغاز الطبيعي أو المسال. يستخدم المنتج لتدفئة المنازل وتوفير الماء الساخن للمنازل. يمكن التحكم فيه باستخدام نظام رقمي مع اثنين من المعالجات الدقيقة. أحدهما سيساعد في التحكم في الغلاية ، والثاني سوف يتحكم في الاحتراق. يعمل الإشعال الكهربائي على تبسيط بداية الوحدة.
- تم إنتاج جهاز "Divatop 60 C 24" من أجل تسخين عالي الجودة وسرعة تسخين المياه. تحتوي هذه الغلايات ذات الدائرتين على شاشة LCD بإضاءة خلفية ، حيث يمكنك التعرف على جميع خصائص أداء المنتج. للحصول على مياه ساخنة ، يمكنك استخدام غلاية سعة 60 لترًا. لقد وفرت الشركة الاقتصاد في استهلاك الوقود ، لذلك يحظى هذا الطراز بشعبية كبيرة بين المستهلكين.
- نموذج "بيغاسوس" - مرجل مع مبادل حراري من الحديد الزهر ، يتم تثبيته على الأرض. تركز هذه الوحدات فقط على تدفئة المنزل ، ولهذا السبب تصل الطاقة فيها إلى 150 كيلو واط كحد أقصى. يتم إشعال غلاية Pegasus باستخدام نظام كهربائي بدون جهاز إشعال خاص.
- "Ferroli DomiTech" هو جهاز مثبت على الحائط مع دائرتين ، مع وظيفة مدمجة لتسخين المياه الفوري. يتم التحكم في تشغيل المنتج بواسطة نظام تحكم رقمي. الجهاز مزود بمبادل حراري نحاسي. يعتبر الأكثر فعالية ويمكن أن يعمل بنجاح لمدة عشر سنوات.
- منتج "Atlas D" عبارة عن جهاز قائم على الأرض يتم إنتاجه لتدفئة المساحات بمعلمات تصل إلى 900 متر مربع. هذه هي غلايات الحديد الزهر ثلاثية الاتجاهات التي يمكن أن تعمل مع موقد يمكن تغييره. يتم استخدامها ليس فقط لتدفئة الأماكن ، ولكن أيضًا لتسخين المياه. يوجد شاشة LCD ونظام حماية ضد التجمد.
الخصائص
لاختيار غلاية التدفئة المناسبة من Ferroli ، يمكنك تحديد بعض الخصائص الرئيسية لمنتجاتها.
يمكنك تقسيم الأجهزة التي تصنعها الشركة إلى عدد من الفئات:
- حسب الموقع - التصميمات من Ferroli من نوعين. هذه إما منتجات أرضية أو مركبة. يتم إنتاج الغرف المثبتة على الأرض للغرف الكبيرة ، أما الغرف المثبتة فهي ممتازة لتدفئة المساحات الكبيرة.
- وفقًا لعدد الدوائر ، فإن الوحدة المثبتة على الحائط ذات الدائرة المزدوجة ، وكذلك الجهاز القائم على الأرض ، مناسبة تمامًا لتسخين المبرد نفسه وتسخين السائل للأغراض المنزلية.
- وفقًا لمبدأ التشغيل - يتم إنتاج الأجهزة التي تحتوي على مواقد اللهب من النوع الجوي بسعر منخفض وأقصى سهولة في الصيانة ، حيث ستعمل وفقًا لمخطط مبسط. في الوحدات من نوع التكثيف التي تحتوي على غرف مغلقة ، يمر الهواء بالقوة. وبالتالي ، فإنها تزيد من الكفاءة وتقلل من استهلاك الغاز. لاستخدام الأجهزة ذات الغرف المغلقة للفرن ، لا غنى عن الكهرباء.
- حسب المادة التي صنع منها المبادل الحراري. توفر الأجهزة الفولاذية زيادة في نقل الحرارة. سيكون للغلاية المصنوعة من الحديد الزهر كفاءة منخفضة ، ولكنها ستستمر لفترة أطول.
نظرًا للمنافسة ، يقدم متخصصو الشركة حلولًا أكثر فعالية وشعبية. نتيجة لذلك ، تضمن تصميمات Ferroli التي تعمل بالغاز المستوى المناسب من الأداء مع استهلاك قليل للوقود.

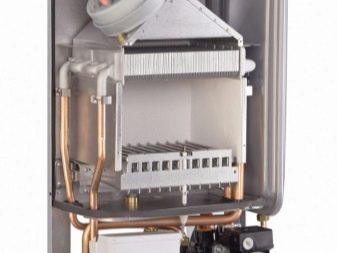

تختلف Ferroli عن الشركات الأخرى المنتجة للغلايات من خلال نظام التحكم في المنتج باستخدام معالجات دقيقة مبتكرة ، وهم الذين سيتحكمون في مستوى احتراق اللهب في هذه الأجهزة. أيضًا ، اخترع مهندسو الشركة مبادلًا حراريًا فريدًا من النحاس مع معلمات مضغوطة ، وهو مطلي بتركيبة خاصة من الألومنيوم ضد التآكل.
تصميم أنيق ، سهولة الصيانة والتشغيل ، سهولة الإعداد - كل هذا موجود في منتجات Ferroli التي يقدرها العملاء.

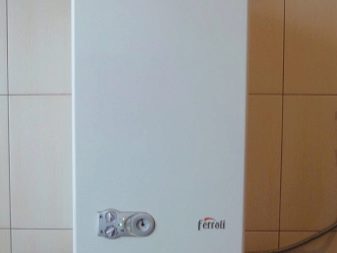

الغلايات المثبتة على الحائط هي أكثر أنواع منتجات التدفئة شيوعًا ، والتي يتم تمثيلها بنماذج مثيرة للاهتمام مثل "Diva" و "Divatop Domina". نظرًا لتكلفته المعقولة وهيكله البسيط ، فإن نموذج Arena الشهير هو الأكثر طلبًا. هذا تصميم من نوع الدائرة المزدوجة مثبت على الحائط ، حيث يوجد أيضًا مبادلين حراريين. يمكن أن تكون غرفة الاحتراق هنا إما مفتوحة أو مغلقة. في النموذج ، يمكنك العثور على أجزاء من شركات معروفة (سيمنز وويلو).
تمثل منتجات الأرضيات سلسلة Pegasus و Atlas في نماذج مختلفة. عادة ما تكون هذه أجهزة ثقيلة ، لذا فهي مثبتة على الأرض. يتكون نموذج Pegasus من جهاز حراري من الحديد الزهر ، وصمام هانيويل ، وموقد موثوق ، ووصلة اتصال بين الأنواع الفرعية للإشارة ، ويتضمن أيضًا موصلات للاتصال عالي الجودة للمضخات ومنظم حرارة صغير. لسهولة الاستخدام ، تم توفير إشعال من التيار الكهربائي وإمكانية توصيل غلاية. يحتوي الجهاز على تحكم مدمج في إزالة الدخان ، ومستشعر تأين ، ومؤشر ثنائي المعدن لمراقبة ارتفاع درجة الحرارة.تحتوي هذه المنتجات على العديد من الخيارات - وحدة تحكم منفصلة وعناصر تنشيط ترموستات وفوهات توربو.
يمكن العثور على وحدات التكثيف من Ferroli في سلسلة "Econcept" ، بالإضافة إلى "الطاقة" أو "Bluehelix". هذه تصميمات بدائرة واحدة ، من بينها يمكنك اختيار المنتجات ذات الطاقة العالية (سلسلة Econcept ، على سبيل المثال ، ستتمتع بأعلى طاقة - تصل إلى 300 كيلو واط). تشمل الميزات المميزة لأجهزة التكثيف الأتمتة المعتمدة على الطقس وشاشة LCD كبيرة. بالإضافة إلى ذلك ، تم بناء مبادل حراري من الألومنيوم وموقد من السيراميك في Econcept.
