تركيب غلايات تسخين الغاز المثبتة على الحائط - مخطط توصيل مع أمثلة

صفة مميزة

يتم إنتاج معدات غاز أريستون في نسختين أساسيتين - الأرضية والجدار. في المنازل الخاصة ، كقاعدة عامة ، يتم استخدام نماذج الحائط.

اعتمادًا على معلمات النموذج ، يمكن أن تحتوي الوحدة على غرفة احتراق مفتوحة ومغلقة.
في الحالة الأولى ، تتم إزالة منتجات الاحتراق من المرجل بطريقة طبيعية ، وفي الحالة الثانية ، يعمل نظام عادم الغاز القسري. عادة ، يتم توصيل تركيبات الغرفة المغلقة بمدخنة متحدة المحور. يشير خط الأنابيب المحوري إلى وجود طبقتين هيكليتين ، مما يجعل من الممكن إزالة أول أكسيد الكربون في نفس الوقت وتوفير الهواء النقي للفرن.

بالإضافة إلى ذلك ، تحتوي الغرفة على مروحة مدمجة ، وهي مسؤولة عن إزالة الغاز المحترق والهواء الساخن في الوقت المناسب. هذه الطرز أكثر أمانًا من الأجهزة ذات الكاميرا المفتوحة.

المراجل الأرضية لديها قوة عالية إلى حد ما
حيث يتم استخدامها للأغراض الصناعية أو في المباني السكنية ذات المساحة الكبيرة. عادة ما تكون مصممة فقط لتزويد البطاريات والرادياتير بالحرارة ، لذلك إذا كنت بحاجة إلى تسخين المياه ، فيجب شراء غلايات إضافية.

العنصر الرئيسي لأي معدات غلاية هو الموقد ، وهو المسؤول عن حرق الوقود وتزويد نظام التدفئة بالحرارة. يمكن أن تكون الشعلات تقليدية ومعدلة. يعد التعديل أكثر حداثة وتقدماً من الناحية التكنولوجية ، حيث يسمح لك بضبط قوة الجهاز تلقائيًا ، اعتمادًا على نتائج التحكم الداخلي على مستوى درجة الحرارة.

تحتوي غلايات الدائرة المزدوجة من أريستون على مبادلين حراريين: الأول ضروري لتوفير الماء الساخن ، والثاني مخصص لتسخين المبرد الرئيسي مباشرةً. يمكن تصنيعها في ثلاثة إصدارات: منفصلة أو ثنائية الحرارة أو مزودة بغلاية.

يتم وضع دائرتين مستقلتين في نفس الوقت في جسم المرجل المشترك:

• التدفئة - مسؤولة عن تزويد المشعات بالماء الساخن ؛
• الماء - هذه الآلية متصلة بأنابيب المياه.

يمكن تسخين المياه بعدة طرق:

• التدفق - يعمل هذا الخيار فقط عند استخدام الماء الساخن: بعد المرور عبر الموقد ، يدخل المستهلك النهائي في شكل ساخن ؛
• مرجل - يشير هذا الجهاز إلى وجود خزان إضافي يتراكم فيه الماء المسخن إلى درجة حرارة محددة مسبقًا ومن هناك يدخل الصنبور.

وفقًا لموقع الدوائر ، يتم تقسيم الغلايات إلى نوعين.

• حجري - في مثل هذه التركيبات ، يقع أنبوب الماء داخل نظام التدفئة. تسخن دائرة التسخين في هذه الحالة بشكل أكثر نشاطًا وتطلق جزءًا من تسخينها إلى مصدر المياه.
• ثنائي الحرارة - يتضمن مبادلين حراريين أنبوبيين ينقلان الحرارة بالتساوي إلى كلا النظامين. في هذه الحالة ، يتم استخدام الطاقة بشكل أكثر عقلانية ، ومع ذلك ، يتم أيضًا تقليل معدل التسخين بشكل كبير. بالإضافة إلى ذلك ، فإن مبدأ التشغيل هذا يخلق المتطلبات الأساسية لظهور رواسب الجير ، لذلك تحتاج هذه الأجهزة إلى تنظيف منتظم.

اعتمادًا على طريقة الاحتراق ، يتم تقسيم غلايات أريستون بشكل مشروط إلى تلك التي تعمل وفقًا لمبدأ الشحن التوربيني والجو الطبيعي. تتميز الغلاية المزودة بشاحن توربيني بمعدل تسخين مرتفع إلى حد ما ، ومع ذلك ، يتم استهلاك الغاز أيضًا بكميات كبيرة. النوع الثاني من النماذج يسخن الماء ببطء إلى حد ما ، لكن استهلاك الوقود أكثر اقتصادا.

كيف تعمل

لتقليل مشاكل الجهاز ، يجب عليك دراسة الجهاز ومبادئ التشغيل.عادة ، في المنازل الخاصة ، لا يتم التدفق من خلال ، ولكن يتم استخدام نماذج التخزين ، والتي تسمح باستخدام الكهرباء بشكل أكثر كفاءة. يتكون هذا الجهاز من خزان مبادل حراري ، يتم تثبيت عنصر تسخين بداخله - عنصر تسخين متصل بمصدر الطاقة.

جزء مهم من الجهاز هو منظم الحرارة. يسمح لك هذا العنصر بالحفاظ على درجة حرارة ثابتة للماء داخل الخزان. يتدفق الماء عبر الأنابيب إلى المبادل الحراري. إذا كانت درجة حرارته منخفضة جدًا (وهذا يحدث عادةً) ، فإن منظم الحرارة يعطي إشارة ويقوم بتشغيل عنصر التسخين.

يسخن الماء حتى يصل لدرجة الحرارة المطلوبة. بعد ذلك ، يعمل منظم الحرارة مرة أخرى ويوقف عنصر التسخين. يتم أخذ الماء الساخن من الخزان واستبداله بالماء البارد ، وتتكرر عملية التسخين مرارًا وتكرارًا. هذا رسم تخطيطي عام لتصميم وتشغيل سخان مياه التخزين التقليدي.

يتم ترتيب نماذج التدفق بشكل مختلف نوعًا ما. إنهم لا يسخنون حجمًا ثابتًا من الماء ، بل يسخنون تيارًا. يستخدمون عناصر تسخين أكثر قوة تبدأ عند تشغيل الماء وتتوقف عند إيقاف تشغيله. لدراسة تشغيل وجهاز نموذج معين بمزيد من التفصيل ، تحتاج إلى قراءة الوثائق الفنية المصاحبة بعناية.

خزان السخان عبارة عن حاوية صلبة من الفولاذ المقاوم للصدأ ، بسماكة 1 أو 2 مليمتر. بغض النظر عن مدى مقاومة هذه المادة للتآكل ، إلا أن هذه العمليات تظهر وتتطور بشكل دوري ، مما يؤدي إلى تدفق المياه من الجهاز. يعد التآكل الكهربائي أحد أكثر الأسباب شيوعًا لمثل هذه الانهيارات.

لمنعه ، تحتاج إلى بانتظام ، أي استبدال عامود المغنيسيوم المركب بالداخل سنويًا. تم تصميم هذا العنصر خصيصًا لمنع التآكل الكهربائي.

بمرور الوقت ، يتآكل ، ويغيب أصحاب صهاريج التخزين عن استبدال هذا الجزء المهم.

ونتيجة لذلك ، فإن الخزان الذي كان يعمل جيدًا لبعض الوقت يبدأ فجأة في التسرب. قد تؤثر الحالة غير الصحيحة لأنود المغنيسيوم أيضًا على حالة عنصر التسخين. من الخارج ، عادة ما يكون خزان التخزين محاطًا بصندوق معدني أو بلاستيكي ، وله أيضًا غلاف عازل للحرارة يمنع فقدان الحرارة.

نادرًا ما يحدث تلف للقشرة الخارجية والعزل ، وعادةً ما يكون ذلك بسبب الإهمال في التعامل مع الجهاز. التشققات والرقائق الموجودة على جسم سخان المياه قد لا تعطل تشغيله ولكن هذا سيؤدي إلى تدهور خصائص العازل الحراري وسيؤثر سلبا على تشغيل الجهاز ككل

عادة لا تسبب أنابيب مدخل الماء البارد ومخرج الماء الساخن أي مشاكل إذا تم تركيب السخان بشكل صحيح. عادةً ما يكون سخان المياه مزودًا بثرموستاتين ، أحدهما مصمم للتحكم في درجة حرارة الماء ، والثاني يراقب حالة الجهاز الأول.

في بعض الأحيان يتم استخدام منظم حرارة ثالث أيضًا ، والذي يحدد الحالة الجيدة لعنصر التسخين. في أي حال ، يجب استبدال منظم الحرارة المكسور بالكامل. هناك أنواع الشعيرات الدموية والقضيب والإلكترونية من منظمات الحرارة. تصميمهم مختلف ، لكن مبدأ عملهم مشابه.

لا تعمل الحشية العازلة على إغلاق توصيل عناصر سخان المياه فحسب ، بل إنها ضرورية أيضًا كعازل كهربائي. يوصى باستبدال هذا العنصر بانتظام في كل عملية صيانة لسخان المياه.

يوضح منظم درجة الحرارة درجة حرارة الماء داخل الجهاز. في حالة تعطل هذا العنصر ، سيستمر سخان المياه في أداء وظائفه ، على الرغم من عدم تلقي البيانات المتعلقة بدرجة التسخين.

أوصاف غلاية الدائرة المزدوجة أريستون

يعتبر الموقد من أهم المكونات في جميع غلايات الغاز ، وفي هذه الحالة يمكن أن يكون معدلاً أو تقليديًا. الخيار الأول أكثر شيوعًا من الثاني.عند استخدامه ، سيتم تنظيم النظام بأكمله تلقائيًا ، دون تدخل بشري. في هذه الحالة ، تعتمد قوة معدات التدفئة المثبتة على مؤشرات درجة الحرارة.

يتم تقسيم الموقد أيضًا إلى نوعين:

افتح؛

إنه الأكثر أمانًا ، لأنه لا يتضمن دخول منتجات الاحتراق إلى الغرفة في حالة الطوارئ. أيضًا في هذه الحالة ، قد لا يقلق المالك بشأن بناء مدخنة. من الضروري إحضار أنبوب محوري خاص إلى الموقد المغلق ؛ يمكن دائمًا إخراجه في أي مكان يمكن الوصول إليه.

على أي حال ، فإن غلاية أريستون من النوع المفتوح تتطلب مدخنة لإخراج منتجات الاحتراق إلى الخارج. أيضا ، لا تنسى الجر الطبيعي. سيدخل الهواء إلى النظام من أماكن المعيشة ، لذلك يجب تهويته باستمرار.

يتميز الأنبوب المحوري المستخدم في نظام الاحتراق المغلق بأنه مصنوع من طبقتين. أحدهما ضروري لإزالة منتجات الاحتراق ، والآخر يضمن دخول الهواء النقي إلى الغلاية. وبالتالي ، لا يتعين على مالك الجهاز تهوية الغرفة باستمرار والقلق بشأن السحب الطبيعي. ستحتوي الغرفة دائمًا على كمية كافية من الأكسجين.

البيانات الفنية لأجهزة غاز أريستون

• تستخدم غلايات أريستون للتدفئة وتسخين المياه ، أي أنها ذات دائرة مزدوجة.
  كل تعديل له خصائصه الخاصة ، لكن النوع الشائع من الوقود هو الغاز.
• يمكن أن تكون غرفة احتراق الغاز إما مفتوحة أو مغلقة.
  في حالة وجود مدخنة ، يتم استخدام الوحدات ذات الغرفة المفتوحة. وفي شقق المباني متعددة الطوابق ، حيث لا توجد مداخن دائمًا ، يستخدمون معدات مع غرفة احتراق مغلقة.
• سلطة.
  باستخدام هذا المؤشر ، يتم حساب استهلاك الغاز المطلوب لتسخين الغرفة.
• الاكتناز.
  تُستخدم أجهزة الحائط في الغرف الصغيرة الضيقة. الوحدات الأرضية المستخدمة في مناطق الإنتاج أو التخزين أثقل وتتطلب مساحة أكبر للتركيب.
• وجود وحدة تحكم.
  هذا العنصر لا غنى عنه عند إيقاف تشغيل الماء ، وانخفاض حاد في الغاز. في حالة حدوث أي أعطال ، ستقوم الوحدة بإيقاف تشغيل الجهاز على الفور ، مما يمنع حدوث تلف. يمكنه أيضًا توفير استهلاك الوقود.

كيف تعمل مع القائمة

بالضغط على الزر "موافق" مرة واحدة ، سيومض الرقم 2 على المؤشر الرقمي - سيكون هذا هو الرقم الأول من الرمز المكون من ثلاثة أرقام في المستقبل (رقم مجموعة القائمة)

باستخدام زري الجمع والطرح ، يمكنك تغيير هذه القيمة من المجموعة رقم 2 إلى أي مجموعة أخرى. لإصلاح المجموعة المحددة لمزيد من إدخال رقم الرمز ، تحتاج إلى الضغط على "موافق" مرة أخرى - بعد ذلك يبدأ الرقم الثاني من الرمز المكون من ثلاثة أرقام في المستقبل في الوميض (القائمة الفرعية)

بعد تحديد القائمة الفرعية ، نقوم بإصلاحها بالضغط على الزر "موافق" مرة أخرى وبطريقة مماثلة ، حدد الرقم الثالث ونصلحه (المعلمة)

كل شئ! الآن لن تعرض الشاشة الرمز المكون من ثلاثة أرقام بحد ذاته ، ولكن القيمة المحددة لهذه المعلمة ، والتي يمكن تغييرها بالضغط على "زائد" "ناقص". بعد إجراء التغييرات اللازمة ، لا تنس إصلاحها بالضغط على "موافق".

يرجى ملاحظة أنه بعد تحديد القائمة المطلوبة ، وبعد بضع ثوانٍ من عدم النشاط ، سيتم عرض الرمز المكون من ثلاثة أرقام (لتذكيرك بمكان وجودك) والمعلمة المقابلة لهذه القائمة بالتناوب.

يُستخدم زر ESC للخروج من قائمة الإعدادات والعودة إلى الخطوة السابقة. يتم الخروج خطوة بخطوة ، بضغطة واحدة تساوي خطوة واحدة إلى الوراء.

ممارسة

الآن ، إذا كنت تريد التدرب ، لفهم ترتيب التبديل بشكل أفضل. على سبيل المثال ، أدخل رمز القائمة 701 ، سيؤدي ذلك إلى تشغيل وضع إزالة الهواء القسري ، في الواقع ، قم بتشغيل المضخة في الغلاية لمدة 6 دقائق.

عند تمكين هذا الوضع ، سيضيء الرمز "P I -" على الشاشة. يمكنك الخروج من وضع "Anti-air" دون الانتظار لمدة 6 دقائق إذا قمت بالضغط على ESC.

بعد ذلك ، باستخدام ESC ، حاول العودة والتبديل إلى الوضع 300 ، مما يعني (ضبط درجة حرارة الماء في الغلاية) في القيم التي يمكنك من خلالها رؤية درجة الحرارة التي لديك حاليًا على منظم DHW.

هيكل قائمة غلاية أريستون

قد يبدو الأمر معقدًا في البداية ، ولكن كما تكتشفه ، سيكون كل شيء بسيطًا وواضحًا ، لذلك:

يتم تحديد كل معلمة بواسطة رمز رقمي مكون من ثلاثة أرقام. على سبيل المثال 228 (هذا مجرد رمز معلمة يعتمد على إصدار المرجل)

يشير الرقم الأول من الكود المكون من ثلاثة أرقام إلى مجموعة قوائم منفصلة ، وتحتوي الغلاية على ست مجموعات قوائم منفصلة ، كل منها مسؤول عن قسم الإعدادات الخاصة به. ها هم.

2 - إعدادات المرجل

3 - غلاية تجميع الطاقة الشمسية والتخزين

4 - معلمات المنطقة 1

5 - معلمات المنطقة 2

7- الاختبار والصيانة

8 - المعايير الفنية.

يشير الرقم الثاني من الرمز المكون من ثلاثة أرقام إلى القائمة الفرعية ، والثالث هو المعلمة نفسها التي يُمنح الوصول إليها.

على سبيل المثال ، الكود 228 المعروف لدينا يشير إلى: 2 - إعدادات الغلاية (هذه هي القائمة) ، 2 - إعدادات الغلاية الأساسية (القائمة الفرعية) ، 8 - إصدار الغلاية (المعلمة).

وبالتالي ، من خلال طلب الرمز المكون من ثلاثة أرقام 228 ، يمكننا الوصول إلى القيمة المحددة لهذه المعلمة ، والتي ، وفقًا للجدول ، يمكن أن تختلف من 0 إلى 5 وتعتمد على إصدار المرجل.

سأقدم جداول مع أكواد القائمة ووصفًا لما ينظمه رمز معين أقل قليلاً ، ولكن الآن دعنا نتعرف على كيفية الدخول إلى قائمة خدمة الغلاية.

ميزات استبدال عنصر التسخين الخاطئ

إذا توقف المرجل عن تسخين الماء إلى درجات الحرارة المطلوبة ، فيجب استبدال عنصر التسخين. للقيام بذلك ، اتبع الإجراء التالي:

• افصل الجهاز عن الشبكة الكهربائية.
• توقف عن إمداد الخزان بالمياه.
• قم بتوصيل خرطوم بصنبور التصريف وصرف كل الماء في المجاري.
• قم بإزالة الصندوق الواقي عن طريق فك مسامير.
• قم بإزالة صمام العودة من الأنبوب.
• استنزف الماء المتبقي من الخزان.
• قم بفك الصامولة التي تثبت الشفة بمفتاح ربط.
• قم بإزالة عنصر التسخين القديم بعناية دون إتلاف الحافة.
• نظف جدران الحاوية من الأوساخ المتراكمة. إذا كانت الجدران بها مينا واقية خاصة بالداخل ، فليس من الضروري إزالة المقياس. يمكنك ببساطة إتلاف الفيلم الواقي. ستحمي طبقة المقياس هذه جدران الوعاء من تكون الصدأ.
• يتم إزالة الأنود المغنيسيوم وإصلاحه ، إذا لزم الأمر.
• يتم تركيب عنصر تسخين جديد. عليك أن تفعل العكس تماما.
• التحقق من العمل بعد التجميع النهائي لجميع الأجزاء. يجب ألا يتسرب الخزان. خلاف ذلك ، تحتاج إلى وضع حشيات جديدة.

اصلاح سخان المياه اريستون

تعليمات تشغيل غلايات الغاز اريستون

قبل شراء غلاية غاز Ariston ، عليك أن تفهم أنه إذا لم يفهم المشتري تركيبها ، فمن الأفضل الاتصال بالمتخصصين ذوي الخبرة وتكليفهم بكل الأعمال. بعد كل شيء ، حتى مع التعليمات الأكثر تفصيلاً ، فليس حقيقة أن القضية ستنتهي بنجاح. في هذه الحالة ، هناك فرصة كبيرة لإتلاف الجهاز ، وبعد ذلك سيتعين عليك الاتصال برجال الإصلاح ، وسيؤدي ذلك إلى تكاليف إضافية.

من المهم جدًا إبعاد الأطفال عن المعدات. للقيام بذلك ، بعد ذلك ، من الضروري إجراء محادثة معهم والشرح بلغة يسهل الوصول إليها أنه لا يمكن تحريف أي شيء ووضعه على الوحدة ، يجب على شخص بالغ فقط القيام بذلك

إذا غادرت الأسرة ، على سبيل المثال ، في إجازة ، بعد إيقاف تشغيل الغلاية ، فمن الضروري أيضًا إغلاق جميع الأنابيب لتزويد الغاز والمياه. فقط بعد ذلك يتم فصل الجهاز عن الشبكة.

إذا تم توفير شاشة عرض على أي طراز ، فيجب التحكم بدقة في جميع المؤشرات التي تعرضها. يمكنه عرض الأعطال أو الانحرافات عن التشغيل العادي التي حدثت أثناء عملية التسخين.

تعتبر السلامة من أهم النقاط في التعليمات الخاصة بمعدات الغاز. قبل توصيل المرجل ، يجب أن تتعرف عليه أولاً.

إيجابيات وسلبيات

تحظى مصانع غلايات الغاز من أريستون بشعبية في جميع أنحاء العالم ، هذا بسبب خصائص الأداء الاستثنائية:

• حماية مدمجة فعالة ضد ارتفاعات الطاقة في الشبكة - يمكن أن تعمل الأجهزة في نطاق الجهد من 150 إلى 260 فولت ؛
• إمكانية التنظيم الفعال لمعدل تسخين المياه: في حالة عدم تجاوز معدل التدفق 6 لترات / دقيقة ، يمكن أن تصل درجة الحرارة إلى 37 درجة ، حتى يسخن الماء بشكل أسرع ، ما عليك سوى زيادة قوة المرجل
• التشغيل المتزامن في وضع سخان المياه وسخان فعال ؛
• إمكانية الإغلاق التلقائي للغاز في حالة إخماد اللهب بغض النظر عن أسبابه ؛
• الإغلاق التلقائي للسخان في حالة انخفاض ضغط الماء في النظام إلى مستوى حرج ؛
• وجود اثنين من المبادلات الحرارية.
• مجموعة واسعة من النماذج
• تكيف ممتاز للاستخدام في الظروف الروسية ؛
• الجمعية الإيطالية
• نظام مراقبة الجودة الأوروبي.

ومع ذلك ، هناك أيضًا عيوب ، من بينها ما يلي:

• تكلفة عالية جدا بالمقارنة مع نظائرها ؛
• استخدام المكونات المصنوعة في الصين.

يسلط المستخدمون الروس الضوء على غلايات هذه العلامة التجارية على أنها عالية الجودة وموثوقة وعملية. تشير مراجعات مالكي المنازل الخاصة إلى مزايا أريستون مثل الأبعاد المدمجة واستهلاك الغاز الموفر للطاقة وسهولة التحكم في الآلية. من بين أوجه القصور ، يتم تمييز اعتماد تشغيلها على مصدر الطاقة ، ولكن هذه الميزة لا تنطبق فقط على Ariston - لا تعمل أي معدات غاز تقريبًا دون الاتصال بشبكة التيار المتردد.

جداول بأكواد مكونة من ثلاثة أرقام وأوصاف وقيم محددة

القيم المضافة في الحقول البيضاء هي القيم المستخدمة في المرجل الخاص بي. إذا لم تكن هناك تصحيحات ، فأنا لدي نفس القيم المطبوعة في الجدول. للتكبير ، انقر على صورة الجدول.

هل تريد تجهيز منزلك بالتدفئة الفردية؟ معدات الغاز المثبتة والمتصلة بالفعل؟ عظيم ، ثم يبقى معرفة كيفية تشغيل غلاية الغاز. هل تعتقد أنه يكفي إدخال القابس في المقبس وتحديد درجة الحرارة؟ لا يهم كيف. قبل ذلك ، من الضروري نزف الهواء وملء النظام بالماء. ستجد تعليمات مع سلسلة من الإجراءات في مقالتنا.

نقاط الضعف في سخان المياه

تعتبر ماركة Ariston واحدة من أكثر العلامات التجارية موثوقية. لكن على الرغم من ذلك ، فإن هذه الغلايات لها عيوبها. بسرعة كبيرة بعد شراء الجهاز وبدء تشغيله ، تفشل لوحة النتائج التي تعكس المعلمات الرئيسية لتشغيل الغلاية. ومع ذلك ، فهو مصمم لراحة المستخدم. لا تؤثر اللوحة المكسورة على عمل الغلاية نفسها.

على الرغم من أن الشركة المصنعة تشير إلى مقاومة الصقيع للجهاز ، إلا أنه يجب تصريف المياه منه بالكامل أثناء فترة التوقف. قد تؤدي البقايا المتجمدة إلى تلف الجهاز.

أقصى درجة حرارة لغلاية أريستون 80 درجة. لكن لا ينصح باستخدامه. سوف يفشل المرجل بسرعة كبيرة في هذه الحالة. من الأفضل إنتاج تسخين حتى 60 درجة.

إذا تم أخذ كل هذه العيوب في الاعتبار أثناء تشغيل الجهاز ، فسوف يستمر لسنوات عديدة.

افعل ذلك بنفسك لإصلاح سخان المياه Ariston في الفيديو أدناه:

يمكن إصلاح بعض الأعطال الحالية بسهولة بمفردك ، بسبب بعضها ، سيتعين نقل المعدات إلى مركز خدمة.

يتدفق الماء البارد أو الساخن غير الكافي من المرجل

يمكن أن يكون سبب عطل من هذا النوع هو انهيار السخان والترموستات وطبقة كبيرة من المقياس على هذه الأجهزة. قبل تحديد سبب عطل سخان المياه Ariston سعة 80 لترًا وإجراء الإصلاحات الخاصة بك ، يجب عليك إيقاف تشغيل مصدر الطاقة وتصريف المياه.

ثم ، باستخدام مفتاح ربط 13 ، ومفك براغي فيليبس ، قم بإزالة الصندوق الواقي وفك البراغي الموجودة على لوحة التركيب

قم بإزالة الحافة التي يتصل بها عنصر التسخين والحرارة بعناية. أنت الآن بحاجة إلى إزالة الترسبات عن هذين الجهازين

يجب فك منظم الحرارة عن طريق تنظيف نقاط التعلق بالحافة من الرواسب ، ثم باستخدام مفك البراغي ، حرر منظم الحرارة من المقياس. يمكنك التحقق من الأداء باستخدام جهاز اختبار ، ويشير عدم وجود إشارة على جهات الاتصال الخاصة به إلى وجود عطل والحاجة إلى الاستبدال ، حيث لا يمكن إصلاح منظم الحرارة

يمكنك أيضًا التحقق من قابلية تشغيل عنصر التسخين باستخدام جهاز اختبار عن طريق توصيل أطراف جهاز الاختبار بملامسات عنصر التسخين. إذا كان هناك جهد ، فإن عنصر التسخين يعمل ، لكن يجب تنظيفه

يمكن تنظيف عنصر التسخين بمفك البراغي ، وإزالة قطع الرواسب بعناية

ثم تحتاج إلى تحضير محلول حامض الستريك - 100 غرام لكل 1 لتر من الماء وتغمر عنصر التسخين في المحلول. سيظهر تأثير المحلول على الجهاز بواسطة فقاعات هواء تظهر نتيجة التفاعل. إذا لم يكن مثل هذا الإجراء كافيًا للتنقية الكاملة ، فيمكنك وضع وعاء به محلول وعنصر تسخين على نار بطيئة.

بعد تنظيف عنصر التسخين ، من الضروري إزالة الترسبات الكلسية من الخزان

احرص على عدم إتلاف السطح الداخلي للخزان. إذا كان من الممكن إزالة السخان من الحائط ، فيمكن إجراء التنظيف بمحلول حامض الستريك ، وصبه في الخزان

بعد التلاعب ، قم بتجميع جميع الأجزاء بالترتيب الذي تم تفكيكها به وأدخل الحافة بعناية وقم بتثبيتها. تأكد من عدم وجود تشوهات في الأجزاء أثناء التجميع ، ولا تفرط في إحكام البراغي ، وقم بتغيير الحشية بين جسم غلاية التخزين والشفة ، نظرًا لأن حشية الشفة تعرضت أيضًا للأملاح

تعبئة نظام التسخين بالماء

يبدأ تشغيل غلاية الغاز بملء نظام التسخين بالماء. كل شيء بسيط هنا - لا تتطلب الغلايات الحديثة ذات الدائرة المزدوجة تركيب وحدة تغذية خاصة بالنظام. إنه مدمج بالفعل في الغلاية ومجهز بصنبور خاص ، والذي ، كقاعدة عامة ، يقع في الجزء السفلي من المرجل بالقرب من أنبوب توصيل الماء البارد. افتح صنبور المكياج واملأ النظام بالماء ببطء.

بدء تشغيل الغلاية - كيفية ملء النظام بالماء

من النقاط المهمة جدًا في تشغيل أي معدات مرجل ضغط السوائل. للتحكم في هذه المعلمة لنظام التدفئة ، تم تجهيز جميع الغلايات تقريبًا بمقياس ضغط. في عملية ملء الأنظمة بالماء ، من الضروري مراقبة الضغط وبعد أن يصل إلى 1.5-2 ضغط جوي ، يجب إيقاف ملء النظام. من حيث المبدأ ، قد يختلف مؤشر ضغط العمل للغلاية ، اعتمادًا على الشركة المصنعة والطراز - لذلك ، انظر الشكل الدقيق لضغط العمل في تعليمات المرجل.

افعل ذلك بنفسك بدء التشغيل الأول لغلاية الغاز

الخصائص

يتم تقديم غلايات الغاز الإيطالية الصنع Ariston في مجموعة متنوعة من الطرز ، ومع ذلك ، بغض النظر عن التعديل ، تركز معدات هذه العلامة التجارية على تركيب أنظمة التدفئة على مساحة لا تزيد عن 500 متر مربع. تعمل بعض أنواع الغلايات فقط للتدفئة ، بينما تستخدم أنواع أخرى ليس فقط لتزويد المنزل بالحرارة ، ولكن أيضًا لإمداد الماء الساخن.

عند الحديث عن الخيارات التي لا غنى عنها لمراجل الغاز لهذه الشركة المصنعة ، يمكن تمييز الخصائص التالية.

• وجود قائمة متعددة اللغات - يتيح ذلك للمستخدمين اختيار لغة مألوفة لهم للتحكم بفعالية في تشغيل المرجل.
• وظيفة "تلقائية" - تجعل من الممكن ضبط معلمات الطاقة المطلوبة في وضع عدم الاتصال بناءً على مراقبة مؤشرات درجة الحرارة الفعلية في الغرفة ، وكذلك داخل المرجل.
• عزل الحرارة والضوضاء - يضمن التشغيل الصامت للمعدات ، بالإضافة إلى أنه يساعد في الحفاظ على المبرد عند درجة حرارة معينة لفترة طويلة حتى بعد إيقاف العمل.
• الضمان لجميع معداتها ، للغلايات القياسية سنتان ، ونماذج التكثيف أطول - لمدة 3 سنوات.
• سهولة وسهولة الاستخدام - تم التفكير في القائمة جيدًا ، وبفضل ذلك يمكن حتى للمبتدئين الذين لم يتعاملوا بعد مع تركيبات الغاز إدارة المرجل بشكل فعال.
• نظام أمان يمنع الأعطال الناتجة عن انقطاع التيار الكهربائي.
• عناصر مكهربة مدمجة تحافظ على أداء الوحدة وأدائها حتى في ظروف انخفاض ضغط المياه أو الوقود.

من السمات المميزة لجميع طرازات Ariston نظام حماية مدروس جيدًا وتقنيًا عميقًا ، مما يضمن تشغيلًا طويل الأمد وغير متقطع لتركيب الغاز.

ويشمل:

• آليات لتغذية المرجل بالماء ؛
• نظام مدمج لضخ الهواء المتراكم في الوقت المناسب ؛
• منع مضخة الدورة الدموية
• آلية الحماية من التجمد.

المعلمات المشتركة لجميع طرازات Ariston هي الأبعاد الصغيرة والقدرة على توفير الماء الساخن. تتضمن الحزمة الأساسية: مبادل حراري من النوع المزدوج ، وحدة تحكم في الموقد ، نظام تحكم في أول أكسيد الكربون ، آلية للحفاظ على مناخ محلي عادي في الغرفة ، جهاز مسؤول عن التحكم في تجميد المياه داخل نظام التدفئة.

خصائص نماذج غلايات اريستون

السمة المميزة لغلايات أريستون هي جودتها العالية. بعد كل شيء ، تمت ترجمة اسم الشركة من اليونانية على أنه "الأفضل".

تحظى منتجاتها بشعبية خاصة بين المستهلكين من ذوي الدخل المتوسط. يتم شراء غلايات الغاز من هذه العلامة التجارية لتدفئة مساحة تصل إلى 500 متر مربع. منتجات الشركة عالمية. يتم الانتقال إلى الوقود المسال فقط عن طريق استبدال الموقد.

عملي للاستخدام هو أجهزة تعمل بالغاز ذات دائرة مزدوجة مثبتة على الحائط. يتم تمثيله بثلاثة أسطر ، لكل منها تعديلاته الخاصة.

بالنسبة لجميع تعديلات الغلايات ، فإن الشائع هو:

• حجم صغير.
• إمداد الماء الساخن بغياب إمدادها المركزي.

تختلف التعديلات المختلفة في الهيكل ، والشيء المشترك هو التكلفة المنخفضة والأداء العالي للأجزاء.

المعدات الأساسية للوحدات من Ariston:

• مزدوج .
• وحدة التحكم الإلكترونية.
• التحكم في أول أكسيد الكربون.
• دعم المناخ المحلي في المبنى أو في شقة منفصلة.
• التحكم في تجمد الماء داخل النظام.

دعونا نفكر بمزيد من التفصيل في الأنواع الحالية لمعدات Ariston.

اريستون جينس

• يتم إصدارها بمبادل حراري مزدوج.
  جميع التعديلات عبارة عن دائرة مزدوجة ومثبتة على الحائط.
• يعتبر هذا النموذج الأكثر فاعلية من بين جميع أجهزة Ariston.
  يحتوي على شاشة عرض LCD ولوحة تحكم بها أزرار. يمكن تكوين Ariston Genus للعمل دون اتصال بالإنترنت لمدة أسبوع كامل.
• تعرض الشاشة المعلومات الأساسية حول حالة الجهاز وقائمة بالأخطاء المحتملة.
  يتم تعديل الموقد ، أي يتم التحكم فيه بالكامل بواسطة الإلكترونيات. تزيد هذه الوظيفة من راحة استخدام هذا الطراز من الأجهزة التي تعمل بالغاز ، نظرًا للحد الأدنى من التحكم من قبل المستهلك.

يتضمن خط Ariston Genus Evo ونماذج Premium أكثر تكلفة.

طراز Evo عبارة عن جهاز يعمل بالغاز ثنائي الدائرة مع موقد من كلا النوعين: مفتوح ومغلق.

غلايات التكثيف من جنس بريميوم. يتم استخدامها لتدفئة المباني السكنية والمباني التجارية. تتراوح الطاقة من 24 كيلوواط إلى 35 كيلو واط.

اريستون كلاس

• جهاز صغير الحجم.

• هذه غلاية ذات دائرتين ومظهر رشيق.
  الأبعاد المخفضة لم تضعف وظيفتها بأي شكل من الأشكال.
• خزان تمدد سعة 8 لترات.
  يتم تسخين الماء الساخن بسرعة كبيرة

التعديل الحالي:

• يتوفر Evo في غرف الاحتراق المفتوحة والمغلقة.
  الطاقة مع موقد مفتوح - 24 كيلو واط ، مغلق - 24-28 كيلو واط.
• جهاز ممتاز من نوع Evo المتكثف.
  لديها وظائف راحة وتجميد متقدمة
• وحدة تكثيف بسيطة متميزة.


اريستون ايجيس

• مثبت في الغالب
  في غرف تصل إلى 200 متر مربع.
• نموذج أريستون الأكثر شيوعًا لأجهزة الغاز في بلدنا.
  يقوم بتسخين الماء بمبادل حراري من الفولاذ المقاوم للصدأ ، ويستخدم مبادل حراري نحاسي للتدفئة.
• يختلف الجهاز المدمج في الربحية ويمكن استخدامه في ظل الظروف الجوية المعقدة.
  على سبيل المثال ، في درجات حرارة حادة تحت الصفر.
• الجهاز مزود بموقد غاز معدل
  ، مما يسمح بالتحكم الإلكتروني في تشغيل المرجل.

تم تكييف هذا النموذج للعمل في الظروف المناخية القاسية. يقاوم عادة التغيرات في ضغط الغاز. الجهاز مزود بمجمع يتدفق فيه المكثف. هذا يضمن التشغيل في درجات حرارة أقل من 50 درجة.

قدرات مميزة

وفقًا لمراجعات غلايات الدائرة المزدوجة المثبتة على الحائط بالغاز Ariston ، فإن لها 4 ميزات مميزة مفيدة لأصحابها:

1. جميع موديلات هذه الشركة مجهزة بأنظمة حماية أوتوماتيكية.
2. وجود مضخة مياه ضرورية للدوران المستمر للمياه عبر الأنابيب.
3. إمكانية اختيار نموذج بخزان تمدد. بمساعدتها ، سيحدث التحكم التلقائي في الضغط داخل نظام التدفئة.
4. تقوم Ariston بتجهيز معداتها بأنواع مختلفة من الإشعال. يمكن أن يكون تلقائيًا ، مما يسهل إلى حد كبير حياة مالك غلاية معينة. خلاف ذلك ، في كل مرة يتم فيها تشغيل الوحدة ، سيحتاج الشخص إلى الضغط على زر خاص.

قائمة خدمة المرجل

بالنسبة لجميع عمليات التلاعب باستخدام أوضاع التبديل ، يتم تضمين 4 أزرار فقط - Plus ، و Minus ، و Ok / Menu ، و ESC.

من المهم أن تفهم أنه لن تكون جميع عناصر قائمة المرجل متاحة لك ، وسيصبح بعضها متاحًا فقط عند توصيل أجهزة إضافية بالغلاية ، مثل أجهزة الاستشعار الخارجية أو مجمّع الطاقة الشمسية. ومعظم عناصر القائمة متاحة فقط من خلال رمز الخدمة ، وسأخبرك عنها أدناه ، ولكن في الوقت الحالي ، "دعنا نتدرب على القطط"

ومعظم عناصر القائمة متاحة فقط من خلال رمز الخدمة ، وسأخبرك عنها أدناه ، ولكن في الوقت الحالي ، "دعنا نتدرب على القطط"

سيكون البسيسات لدينا قيمًا مفتوحة للوصول المجاني. لكن أولاً ، اقرأ كيفية العمل مع القائمة.

دليل التعليمات النموذجي

يمكنك أيضًا اختيار غلاية Ariston كمعدات تدفئة ، يتم إرفاق دليل التعليمات مع المجموعة ويجب عليك دراستها قبل استخدام الجهاز. في ذلك ، تكشف الشركة المصنعة عن مشكلات الأمان

على سبيل المثال ، من المهم استبعاد تسرب الغاز السائل ، لأن ذلك قد يشكل خطراً على حياة الإنسان. إذا استمر هذا الأمر ، فيجب إيقاف تشغيل نظام التدفئة.

يجب فحص الغرفة بإغلاق جميع الأبواب المؤدية إلى غرف المعيشة. يحظر استخدام المفاتيح الكهربائية.

إذا شممت رائحة غاز ، فقد يتسبب تسرب الغاز في حدوث انفجار. في ظل هذه الظروف ، يحظر التدخين.

من المهم استبعاد احتمال حدوث شرر وألسنة اللهب. افتح النوافذ وأغلق مصدر الغاز على الفور.

يجب إيقاف تشغيل نظام التدفئة. لا ينبغي السماح لأي شخص بالدخول إلى منطقة الخطر.

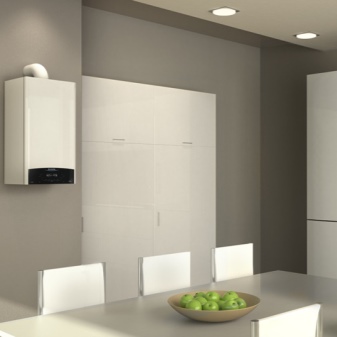

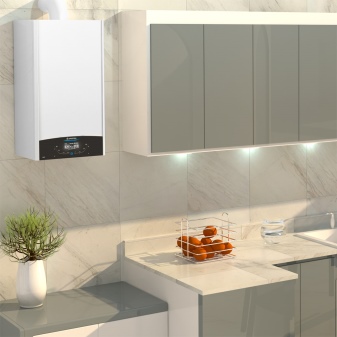

يتم تثبيت غلاية Ariston ، التي يجب عليك قراءتها إذا كنت قد اشتريت مثل هذه المعدات ، مع مراعاة توصيات الشركة المصنعة. بعد مراجعتها ، يمكنك معرفة أن تثبيت الجهاز يتم على سطح مستوٍ عمودي. لسهولة الصيانة ، يجب ضمان الحد الأدنى من الموافقات. التهوية الخاصة في الغرفة حيث تم تركيب الجهاز غير مطلوبة.

عند توصيل الغاز ، تأكد من إحكام التوصيلات.يجب توصيل الأسلاك بطريقة تسهل العزل الكهربائي للجهاز. قبل إمداد المياه ، اغسل النظام دون فصل الجهاز. من أجل إزالة الملوثات ومنع تلف المبادل الحراري ، يجدر التأكد من عدم وجود ملوثات ، لأنها يمكن أن تسبب التراكم والتآكل.

صيانة الأدوات الصحيحة

يمكن الإشارة إلى حقيقة وجود مشاكل في تشغيل الجهاز من خلال بعض التغييرات في وضع تشغيله. على سبيل المثال:

• زيادة وقت تسخين المياه إلى درجة حرارة محددة مسبقًا ؛
• ظهور أصوات غير عادية مصاحبة لتشغيل الجهاز ؛
• ظهور شوائب في ماء الصنبور أو تغير في لونه أو رائحته أو طعمه.

في حالة ملاحظة إحدى هذه العلامات على الأقل ، يجب تنظيف سخان المياه على الفور. للقيام بذلك ، سيتعين عليك إجراء العمليات التالية:

1. افصل الجهاز عن مصدر الطاقة.
2. قم بإزالة الغطاء الواقي.
3. افصل الأسلاك الكهربائية.
4. أغلق مصدر الماء البارد.
5. استخدم خرطومًا لإزالة الماء الزائد من الخزان.
6. قم بفك البراغي التي تحمل عنصر التسخين.
7. قم بإزالة عنصر التسخين وتنظيفه من الميزان.
8. قم بتنظيف الجزء الداخلي من محرك الأقراص من الأوساخ وجزيئات الترسبات الكلسية.
9. اشطف الجهاز جيدًا.
10. تحقق من حالة الأنود المغنيسيوم.
11. إذا لزم الأمر ، استبدل هذا العنصر على الفور.
12. انتظر حتى يجف الخزان تمامًا.
13. ثبت السخان في مكانه.
14. أعد تجميع الجهاز.
15. تحقق من أمان جميع السحابات.
16. قم بتوصيل سخان الماء بمصدر الطاقة.
17. تحقق من التأريض.

يجب إزالة عنصر التسخين بعناية من الخزان ، وقد تكون البراغي عنيدة جدًا ، وأحيانًا يصعب إزالة عنصر التسخين بسبب كثرة المقياس. يتم تنظيف عنصر التسخين بوسائل ميكانيكية أو كيميائية ، وكذلك إزالة الملوثات من الخزان. إذا تم العثور على قدر كبير من الميزان داخل الجهاز ، فيجب أن تفكر في مراجعة وضع تشغيل سخان المياه.

غالبًا ما تُلاحظ هذه الظاهرة عندما يعمل الجهاز بأقصى طاقة لفترة طويلة. يوصى بضبط درجة حرارة التسخين القصوى بما لا يزيد عن 60 درجة لزيادة عمر الجهاز وتقليل عدد الأعطال. إذا تم تنشيط جسم جهاز التسخين بالطاقة ، فقد يكون عنصر التسخين مشوهًا وتمزق ، أو قد يكون هناك عطل في نظام التحكم.

استنتاج

ستسمح غلاية Ariston ذات الدائرة المزدوجة ، والتي تمت مناقشتها أعلاه ، ليس فقط بترتيب نظام التدفئة ، ولكن أيضًا باستخدام الماء الساخن. تم تجهيز المعدات الحديثة بالعديد من الميزات التي تجعل العيش في المنزل مريحًا. يمكنك أيضًا اختيار غلايات من الشركة المصنعة "Ariston". معروضة للبيع في نطاق واسع.

تشهد أنظمة التدفئة المستقلة ولادة جديدة اليوم. هذا يرجع إلى حقيقة أنه منذ وقت ليس ببعيد بدأت طفرة في البناء الفردي في البلاد. من الصعب إلى حد ما توصيل منزل ريفي بالاتصالات المركزية. إذا تم ذلك ، فإن الراحة والراحة في مثل هذا المسكن ستعتمد على عدد من العوامل غير الموثوقة ، بما في ذلك حالة الأنابيب وتشغيل غرفة الغلاية وما إلى ذلك. وهذا يشمل نقل الطاقة المركزي.

إذا قررت أيضًا متابعة تجربة الأغلبية واختيار غلاية تعمل بالغاز لتدفئة مبنى في الضواحي ، فمن المستحسن بالتأكيد أن تتعرف على توصيات التشغيل ، والتي من بينها ، من بين أشياء أخرى ، يمكنك معرفة كيفية استخدام غلاية الغاز يعمل ، وكيفية تشغيل هذه المعدات ، وكذلك كيفية تجنب الأعطال المبكرة لأوانها. على سبيل المثال ، من أجل منع دخول الأجسام الغريبة إلى النظام ، يجب تركيب مرشح صلب عند مداخل المياه الجارية والغاز ودائرة التدفئة

من المهم أيضًا الحرص على أن النظام يحتوي على مُثبِّت للجهد موجود عند مدخلات هذا النظام ، مما يحمي لوحة التحكم من ارتفاعات الطاقة.

إذا كنت تتساءل عن كيفية تشغيل غلاية الغاز الأرضية Baxi ، فيجب عليك اتباع تقنية معينة. في الخطوة الأولى ، يجب عليك فتح محبس الغاز ، الموجود عادةً أسفل الجهاز نفسه.

من المهم التأكد من أن النظام لديه الضغط المناسب ، وعندها فقط يمكن تزويد الجهاز بالطاقة. ثم يجب الضغط على زر "ابدأ" وضبط الجهاز على وضع "الشتاء" أو "الصيف"

تحتوي اللوحة على أزرار خاصة يمكنك من خلالها ضبط قيم درجة الحرارة المرغوبة في دوائر الغلاية والماء الساخن. سيؤدي هذا إلى تشغيل الموقد الرئيسي. إذا كنت قد اشتريت غلاية غاز ، وكيفية تشغيلها ، فأنت بحاجة إلى السؤال قبل تفريغ البضائع. بعد تنفيذ جميع الإجراءات المذكورة أعلاه ، تحتاج إلى التأكد من عمل المرجل ، وسيشار إلى ذلك برمز خاص لشعلة مشتعلة على الشاشة.
