تغطية الطابق الثاني

لماذا تعزل أرضية خشبية

بالمقارنة مع الخرسانة ، يعد الخشب مادة دافئة إلى حد ما ، ولكن عند بناء منزل خاص بإطار أو منزل من شريط بيديك ، لا يمكن دائمًا تحقيق توازن عقلاني لسمك الهيكل من حيث القوة و توصيل حراري. لتقليل استهلاك المواد للجدران والأساسات ، فإن العزل الحراري ضروري. من الممكن تنفيذ أعمال العزل في كل من المبنى القديم الذي تم تشغيله منذ فترة طويلة وفي البناء الجديد.

يمكن أن يمنع عزل الأرضيات في منزل خشبي المشاكل التالية:

ظهور الرطوبة الزائدة في الغرفة ؛
انخفاض في درجة الحرارة في المهمة ؛
التكثيف الذي ينتج عنه العفن ؛
ظهور الفطريات والكائنات الدقيقة الأخرى التي تشكل خطورة على الإنسان ؛
زيادة تكاليف التدفئة.
تدمير الهياكل الخشبية من الداخل.

من خلال القيام بالعمل بنفسك ، يمكنك تقليل التكاليف بشكل كبير. يوجد الآن العديد من المواد التي لا يتطلب استخدامها مهارات خاصة ومؤهلات عالية.

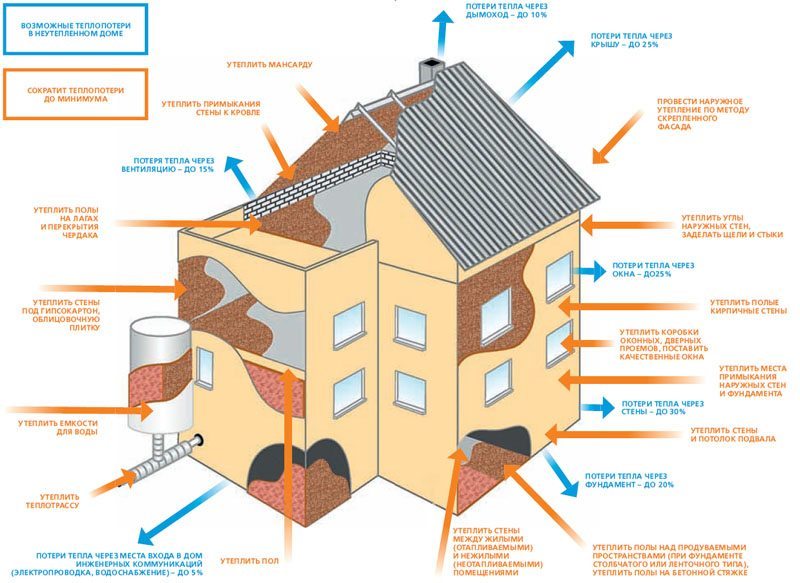

مخطط لجميع الخسائر الحرارية لمنزل خشبي

خيارات لتحسين قدرة تحمل الأرضيات البينية

لقد تم بالفعل كتابته عن المواد المتوفرة التي يمكن أن تسد المساحة بين غرف الطابق الأول والثاني والطابق السفلي ، ولكن لا تزال هناك طريقة لتحسين قدرة تحمل الأرضية ، وهو أمر ممكن لممارسة أحمال تشغيلية كبيرة.

الخيار الشائع هو تركيب طبقات إضافية ، باستخدام الأقواس ، على شكل ألواح ذات سماكة متوسطة. دعمهم عبارة عن أعمدة مصنوعة خصيصًا ، لا ينبغي أن يكون ارتفاعها كبيرًا جدًا.
أيضًا ، يمكن جعل الهيكل أقوى من خلال قناة إضافية على شكل حرف U (يزيد الحمل التشغيلي). يتم تثبيتها على عوارض من الجانبين.
الطريقة المثلى للتقوية هي اختيار الكتل الإضافية ، بحيث يمكن للتصميم أن يتحمل الأحمال الثقيلة ، ويزيل عدم الثبات. هذه العملية شاقة ولكنها فعالة للغاية.

تغطية الطابق الثاني من الممكن تقوية الأسقف البينية بمساعدة المنتجات المعدنية

تأكد من التفكير في الانتهاء أو تطبيق طلاء جيد. للقيام بذلك ، يمكنك استخدام اللوحات الخشبية المصنوعة وفقًا لمبدأ البطانة والخشب الرقائقي وألواح OSB وألواح GKL والمزيد. يتم بعد ذلك وضع المشمع والبلاط والصفائح والطلاءات الأخرى عليها.

عملية تدفئة السقف الداخلي على عوارض خشبية

لهذا اخترنا زوايا برف 100 مم وعرض 90 مم. تقرر إصلاح كل هذا الاقتصاد بمسامير ذاتية التنصت ومسامير خاصة للخرسانة الرغوية.

لتبسيط حياتنا ، بعد أن أصبح من الواضح مكان وجود الثقوب ، قمنا بعمل قالب من قطعة غير ضرورية.

تم إصلاح الزوايا فقط حول محيط المنزل. نظرًا لحقيقة أن عرض المنزل يبلغ 12 مترًا ، ويلزم وجود شعاع متدلي يبلغ 30 سم على كل جانب من المنزل ، يلزم وجود ثلاثة عوارض بطول 6 أمتار لتغطية عرض المنزل بالكامل ، وهي ملتوية مع البراغي. في المكان الذي تم التخطيط فيه للشرفة ، تم عمل أذرع متدلية حوالي متر ونصف

قمنا بتركيب الحزم بتراكب يزيد قليلاً عن 30 سم ، حتى نتمكن فيما بعد من سحب الخيط ونشره بالتساوي.

انتبه إلى الجانب الأيسر من المنزل: وفقًا للمشروع ، المطبخ أطول بمتر كامل من الغرفة المجاورة وغرفة المرجل. سؤال: على ماذا تسند الحزم؟ بعد كل شيء ، يجب أن يغطي السقف المنزل بالكامل

على مسؤوليتنا ومخاطرتنا ، وضعنا هذه الزوايا 70 × 70 × 5 (في الصورة أدناه) ، 3.5 متر لكل منها - 2.5 متر تقع على الحائط ويتم الضغط عليها ضد العوارض ، ويخرج العداد ، ويستقر عليها شعاعان متطرفان. من أجل الوضوح ، أرفق لقطة شاشة من الرسم التخطيطي. الزاوية موضحة باللون الأزرق.

بالإضافة إلى ذلك ، قمنا بتقوية هذه الحزم المعلقة بالطريقة التالية: في قسم من 3 أمتار من زاوية السقف المستقبلي ، لم نقطع 30 سم من البروز ، ولكن 25 سم.بعد ذلك ، قاموا بربط قطعة خشب طولها 3 أمتار تشبه العوارض في العوارض المتعامدة ... (باللون الأخضر في الصور).

Uff ... آمل أن أكون قد كتبت بوضوح)) وهكذا ، حصلنا على هيكل أكثر صلابة ، وتلك الحزم الموجودة في الزاوية ، مع نهاياتها أيضًا ضد العارضة ومتصلة بشكل صارم.

تظهر الصورة أن الشعاع يمتد على طول حافة المطبخ ، وهذا ليس مخيفًا ، لأنه وفقًا للمشروع سيكون هناك شرفة أرضية.

عاد الآن إلى جزء آخر من المنزل.

نظرًا لأنه من المخطط أن تكون الدعامة خشبية ، فيجب فصلها بصريًا عن جدار القرميد. للقيام بذلك ، تقرر عمل صندوق يساوي ارتفاع الصندوق المطوق ويتراجع عن الحائط بمقدار 30 سم من المنزل. عموديًا على الشعاع الخارجي الرئيسي ، قمنا بربط الحزم ذات الطول الأقصر على الزوايا المثقبة. مع الحزم المتطرفة (الأخضر في الصورة) فعلت الشيء نفسه.

وهكذا ، تم الحصول على طائرة تغطي المنزل وتتوافق مع حواف السقف المستقبلي. هذا أكمل تركيب الحزم.

ثم بدأنا في صنع نظام الجمالون

عند بناء منزل ، يفضل الكثير من الناس ترتيب الأرضيات على عوارض خشبية أو جذوع الأشجار بدلاً من الأرضيات الخرسانية المسلحة.

هذا مبرر تماما. بعد كل شيء ، الأرضيات الخشبية على طول جذوع الأشجار أخف بكثير من الأرضيات الخرسانية المسلحة ، وبقدرة تحمل منخفضة للتربة ، يصبح من الممكن بناء أساسات أقل كثافة.

من المهم أيضًا تكلفة السقف الخشبي البيني. إنها أرخص بعدة مرات من الخرسانة المسلحة. سعر الشجرة أقل بكثير ، بينما لا توجد حاجة لاستخدام الرافعات ، ويمكن وضع عوارض أرضية بمفردها.

يسأل الكثير من الناس السؤال "كيف تحسب عوارض الأرضية؟" ، "ما هو القسم الذي يجب أن يحتوي عليه الشعاع؟" ، "في أي مسافة يجب أن يتم تثبيتها؟"

سنحاول في هذه المقالة الإجابة على هذه الأسئلة ، بالإضافة إلى التحدث عن كيفية ترتيب الأرضية الخشبية على طول العوارض ، وكيف يجب تثبيتها بشكل صحيح في الحائط وإعطاء جدول يمكنك من خلاله بسهولة حساب عوارض الأرضية.

لنبدأ بالعنصر المحمل الرئيسي - عوارض الأرضية. كقاعدة عامة ، العارضة عبارة عن حزمة خشبية ، يتراوح ارتفاعها من 100 مم إلى 300 مم وسمكها 75-200 مم. يتم وضعه بزيادات من 60 إلى 100 سم ، ويتم اختيار المقطع العرضي للحزمة بشكل فردي في كل حالة على حدة ويعتمد على طول الامتداد والأحمال المحتملة. سيتم تقديم جدول أدناه لحساب عوارض الأرضيات الخشبية.

بالإضافة إلى الأخشاب ، بالنسبة لعوارض الأرضيات الخشبية ، يمكنك استخدام الألواح المربوطة ببعضها البعض الموضوعة على الحافة. سيكون الخيار الأكثر اقتصادا هو استخدام جذوع الأشجار المحفورة من ثلاثة جوانب كحزم.

جهاز حماية الارضيات الخشبية بين الارضيات

تختلف أنواع المنازل الخاصة اختلافًا كبيرًا بنفس طريقة تكوينها الداخلي. ومع ذلك ، من أجل بنائه والعيش دون مشاكل ، عليك أن تهتم بعناية باختيار المواد ، وبناء الأرضيات ، والحماية المختصة للمواد.

في مرحلة التصميم ، يتم وضع مخطط للهيكل المستقبلي ، بالإضافة إلى خطة يجب أن تأخذ في الاعتبار ليس فقط حجم المبنى ، ولكن أيضًا كيف سيتم حمايته من أنواع مختلفة من العواقب. الحماية مطلوبة ضد الحريق والتأثيرات البيولوجية من البيئة.

بالنسبة لقابلية الاحتراق ، كل قماش لديه درجة مقاومة الحريق الخاصة به ، ومع ذلك ، عند اختيار مواد عادية مثل ألواح OSB أو ألواح OSB أو الخشب الرقائقي اللاصق ، فإنك تحتاج إلى مطهر خاص لاختراق عميق يمنع ليس فقط التعفن والعفن ، ولكن أيضًا القابلية للاشتعال.

من الأفضل تزيين الغرفة التي سيتم فيها تثبيت الموقد أو الموقد بصفائح معدنية ، بحيث يمكن منع انتشار الحريق.

تغطية الطابق الثاني يمكنك حماية الأرضيات الخشبية بين الأرضيات من الآثار السلبية للرطوبة باستخدام القماش الزيتي

هناك مجموعة متنوعة من التركيبات معروضة للبيع والتي يمكن أن تمنع حريق شجرة ، وتحتاج إلى اختيارها وفقًا لما يلي:

عمق الاختراق؛
خدمة الحياة؛
مقاوم النار.

يتم إجراء التشريب في المرحلة التي يتم فيها إجراء إصلاحات تقريبية ، ومن الأفضل إجراء المعالجة مرتين على الأقل بعد تجفيف كل طبقة تمامًا. في مرحلة التصميم ، من الضروري أيضًا مراعاة اللحظة التي يمكن أن يتحمل فيها نوع معين من الخشب تأثيرات النار.

أفضل المواد المقاومة للحريق لها مقطع عرضي 11x24 سم ، إذا كان العرض هو 5.8-5.85 متر.

من المهم بنفس القدر حماية الخشب من التأثيرات البيولوجية ، مثل الماء ، التي تسبب تسوس الخشب والعفن والكائنات الدقيقة مثل الفطريات. من النادر جدًا العثور على حشرات في المنازل المصنوعة من عوارض خشبية ، والتي تتشكل ، أولاً وقبل كل شيء ، في اللوحات القماشية التي لم تتم معالجتها أثناء البناء وبدأت في الترطيب تدريجياً

فطيرة أرضية على عوارض خشبية

يلعب التداخل بين الطوابق دور سقف الطابق السفلي وأرضية الطابق العلوي. يعتمد حاجز الصوت والبخار بين الغرف وموثوقيتها على مدى صحة ترتيب فطيرة interfloor. قد يعتمد الهيكل على ألواح خرسانية مسلحة أو صب الخرسانة المتجانسة أو عوارض خشبية.

الأرضيات الخشبية لها عيوبها - فهي قابلة للاشتعال ، ويمكن أن تتعفن أو تتأثر بالحشرات ، وبالتالي تتطلب معالجة إضافية خاصة. لكن لها أيضًا مزايا مهمة - يمكن تركيبها بدون رافعة بناء وغيرها من الأدوات الخاصة في أي مكان تقريبًا ، والسقف نفسه خفيف واقتصادي إلى حد ما.

أنواع هياكل الأرضيات الخشبية

يعتمد تصميم الأرضية على طولها ومتطلبات الحمل القصوى. يمكن ترتيب تداخل الطابق الثاني على عوارض خشبية ، أو ضلوع ، أو الجمع بين كل من العوارض والأضلاع في هيكل واحد.

لا يزال سقف العارضة التقليدي يعتبر الأكثر موثوقية ، ولكنه أيضًا الأغلى تكلفة من حيث تكلفة المواد. يُسمح بالامتداد من 6 إلى 15 مترًا.إذا كان الطابق الثاني مخصصًا للمباني السكنية ، فيجب ألا يقل المقطع العرضي للحزم عن 150 مم.

التداخل على الأضلاع بخطوة 30-60 سم مناسب تمامًا لمنزل بإطار يصل امتداده إلى 5 أمتار ، وفي حالة الضلوع ثنائية المحور - حتى 12 مترًا.تستخدم المنتجات الخشبية المستطيلة كأضلاع . من أجل ضمان الصلابة المناسبة ، تتم إضافة أشرطة فولاذية إلى الهيكل ، والتي تُستخدم في الضمادات على شكل روابط قدد.

يتيح لك التصميم المضلع بالحزمة زيادة الامتداد المسموح به حتى 15 مترًا. وفي هذه الحالة ، يتم وضع الحزم بخطوة كبيرة ، ويتم تقويتها بشكل عمودي باستخدام أضلاع مثبتة. للإقران ، يتم استخدام المشابك المعدنية وأقواس التثبيت والمشابك الملولبة.

في مثل هذا النظام ، يكون استهلاك المواد الخشبية أقل ، لذلك يبدو هذا التصميم أكثر جاذبية من الناحية الاقتصادية. ولكن في هذه الحالة ، تزداد كمية السحابات والمواد المتصاعدة ، بالإضافة إلى العمالة المطبقة ، لذلك من الصعب القول إن مثل هذا التصميم سيكون أرخص.

عزل الأرضيات

نقاط مهمة يجب مراعاتها قبل بدء العمل:

يجب ألا تقل المسافة من المدخنة إلى أقرب شعاع عن 40 سم لضمان السلامة من الحرائق.
يجب أن يكون الخشب جافًا تمامًا. وإلا يجب تركه على حامل في مكان جاف وجيد التهوية لمدة ستة أشهر.
يجب معالجة جميع الكمرات بمواد مطهرة وقائية ضد الفطريات والعفن والحشرات.

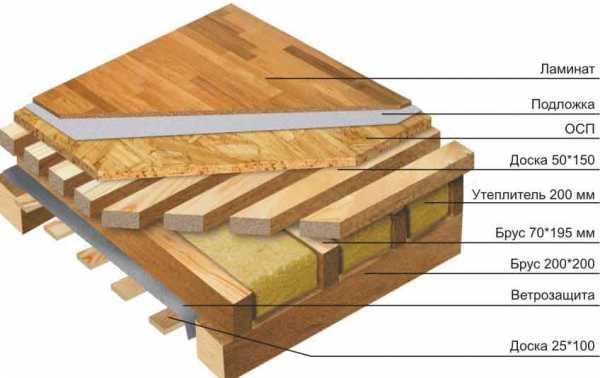

تتكون كعكة الأرضية الخشبية الصلبة بين الطوابق من 6 طبقات:

يتم وضع الحزم أو تثبيت الأضلاع ، اعتمادًا على التصميم المختار.
علاوة على ذلك ، يتم حشو الألواح من جانب سقف الطابق السفلي. تصبح هذه النهاية الخشنة للسقف أساسًا لمزيد من طبقات "الكعكة".
الطبقة التالية هي العزل الحراري والصوتي - يمكن أن تكون صوفًا معدنيًا ، أو طينًا ممددًا ، أو خبثًا ، أو رملًا أو رغوة ، وما إلى ذلك.
بعد ذلك ، تنتشر مادة مانعة لتسرب المياه ، يمكن أن يلعب دورها البولي إيثيلين الكثيف أو المطاط المدلفن.
على عوارض خشبية (إذا تم اختيار هذا التصميم) ، يتم لف الأرضية الخشنة والتشطيب.
من جانب السقف ، يتم وضع طبقة من حاجز البخار مع الجانب اللامع للخارج.
بعد ذلك ، يمكنك تنفيذ تشطيب السقف بمواد مختارة.

https://youtube.com/watch؟v=e6okGLsNQoY

تثبيت الحزم على الحائط

يمكن توصيل عوارض الأرضية بالجدران بعدة طرق.

في البيوت المبنية من الطوب أو الخشب ، تُقاد نهايات العوارض إلى أخاديد ("أعشاش"). إذا تم استخدام الحزم أو السجلات ، فيجب ألا يقل عمق الحزم في الجدران عن 150 مم ، إذا كانت الألواح 100 مم على الأقل.

يتم عزل أجزاء من الكمرات الملامسة لجدران "العش" عن طريق لفها بطبقتين من مواد التسقيف. يتم قطع نهايات الحزم عند 60 درجة وتركها غير معزولة. لضمان حرية "التنفس" للخشب.

عند الإدخال في "العش" ، بين العارضة والجدار (من جميع الجوانب) ، يتم ترك فجوات تهوية من 30-50 مم ، مملوءة بالعزل الحراري (السحب ، الصوف المعدني). يتم دعم العارضة على قاعدة الأخدود من خلال لوح خشبي مطهر ومقاوم للماء بسمك 30-40 مم. يمكن تغطية جوانب الأخدود بالحجر المكسر أو تغطيتها بمدافع الهاون الأسمنتية بمقدار 4-6 سم ، بالإضافة إلى تثبيت كل عارضة خامسة على الحائط باستخدام مرساة.

في المنازل الخشبية ، يتم دفن الحزم في أخاديد الجدران بمقدار 70 مم على الأقل. لمنع الصرير ، يتم وضع مادة مانعة لتسرب المياه بين جدران الأخدود والحزمة. في بعض الحالات ، يتم قطع الحزم إلى جدران ، مما يؤدي إلى عمل مفاصل متداخلة ، وما إلى ذلك.

أيضًا ، يمكن تثبيت الحزم على الحائط باستخدام دعامات معدنية - زوايا فولاذية ، ومشابك ، وأقواس. وهي متصلة بالجدران والعوارض بمسامير أو براغي. يعد خيار التثبيت هذا هو الأسرع والأكثر تقدمًا من الناحية التكنولوجية ، ولكنه أقل موثوقية مما هو عليه عند إدخال الحزم في أخاديد الجدران.

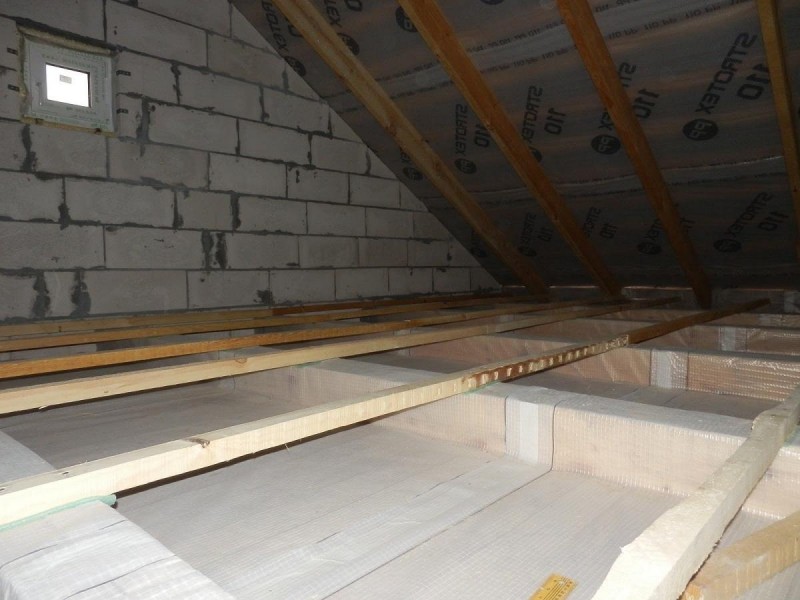

بناء دور علوي بارد

عند بناء سقف المنزل ، يفكر الكثير من الناس في صنع علية باردة أو علية تحتها؟ أسهل طريقة لتنظيم سقف مع علية باردة. سيكلف بناء العلية عدة مرات وسيتطلب المزيد من تكاليف العمالة.. على الرغم من أنه لا يمكن إنكار أن العلية ستوسع مساحة المعيشة بشكل كبير.

تحتوي أسطح الدور العلوي الباردة على المكونات الرئيسية التالية في فطيرتها :

تسقيف؛
علية الجدران الخارجية (تنطبق على الأسطح الجملونية مع الجملونات) ؛
سقف معزول بين مساحة المعيشة والعلية.

يتم توفير التهوية من خلال قنوات الأفاريز والتلال. يُطلق على الهواء الذي يمر عبر فتحات الكورنيش هواء الإمداد ، ويطلق على الهواء الخارج من خلال التلال هواء العادم. بالإضافة إلى ذلك ، يمكن إجراء التهوية من خلال نوافذ ناتئة على الجملونات أو منحدرات السقف. النوافذ مزودة بشبكات تهوية لإمكانية تعديل شدة التهوية.

توجد نوافذ ناتئة على منحدرات متقابلة من السطح بحيث لا توجد مناطق عديمة التهوية.

يمكن أن تكون نوافذ ناتئة مستطيلة ومثلثة ونصف دائرية. يجب ألا يزيد ارتفاع الجزء السفلي عن 0.8-1.0 متر من أرضية السقف في العلية ، ويجب ألا يقل الجزء العلوي عن 1.75 متر من أرضية العلية. يمكن أن تكون أيضًا بمثابة مخرج إلى سطح المنزل لفحص السقف والتهوية وعناصر المدخنة.

الانتهاء من نهايات عارضة أرضية خشبية

يتم إغلاق نهايات الحزم في الجدران بهذا التسلسل.يتم قطع نهايات عوارض الأرضيات الداخلية والعلوية للمباني الخشبية بمقلاة في التيجان العلوية لسمك الجدار بالكامل. في المباني الحجرية ، توضع الحزم على الجدران أو توضع في أعشاش تركت فيها خصيصًا. في الجدران المكسوة بالأرض ، توضع الحزم على الربط.

في السقوف البينية ، توجد مناطق يتم فيها تهيئة الظروف لتكوين المكثفات. عادةً ما تكون هذه هي الأماكن التي تلتصق فيها الأسقف بالجدران الخارجية ، حيث يكون من الممكن تجميد الهياكل ونفخها. لمنع هذه الظواهر ، يجب عمل مفاصل الأرضيات مع الجدران الخارجية مع مراعاة الحماية الحرارية الكافية ومقاومة الهواء.

عند وضع شعاع خشبي على جدار حجري ، من الضروري حماية تجويف المفصل من تغلغل الهواء الرطب من المبنى إليه. هذه الضرورة ناتجة عن حقيقة أنه عندما يخترق الهواء الدافئ ، فإن بخار الماء الموجود فيه ، عند ملامسته للجدران الحجرية الباردة عند المفصل ، سيكثف ويرطب نهاية العارضة المضمنة في عش الجدار. لذلك ، يجب أن تكون نهايات الحزم الموجودة على الحائط مطهرة ، ويجب لصق سطحها بطبقتين من مادة التسقيف.

لا يمكن لصق نهايات الحزم.

تستقر العوارض على الحائط حتى عمق 12-15 سم. ومع ذلك ، فإن الأعشاش مصنوعة بعمق 18 سم. وبسبب فجوة تبلغ 3 سم ، فإن العارضة الخشبية لا تتلامس مع البناء ، وبخار الماء من خلال مخارج نهاية غير ملتصقة من خلال البناء.

يجب أن يكون حجم الأعشاش أكبر بمقدار 2-3 سم من المقطع العرضي للحزمة ، وبعد تثبيت الحزم ، يتم غلقها بالملاط ، وبالتالي حماية المفصل من تغلغل الهواء الداخلي فيه والرطوبة.

لضمان الصلابة ، يتم تقوية الحزم من خلال واحدة. للقيام بذلك ، يتم تثبيت مرساة فولاذية في البناء. يجب ألا تصل نهايته إلى السطح الخارجي للجدار بمقدار 12 سم (لتجنب تكون الجسور الباردة) ، ويجب أن يبرز الطرف الآخر في الغرفة بمقدار 20 سم ، ويتم تثبيت المرساة على عارضة خشبية باستخدام بطانة فولاذية مع قسم 50 × 6 مم ومسامير قطر 5 6 مم.

في بعض الأحيان يقومون بإجراء إحكام غلق مفتوح لنهايات عارضة الأرضية ، ولكن هذا ممكن فقط في الغرف ذات الرطوبة العادية (لا تزيد عن 60٪) مع تهوية جيدة للأرضية (مع الألواح ذات الحواف المشقوقة) وقدرة عزل حراري كافية للظهر جدار العش. مع جدار من الطوب ، يجب ألا يقل سمك جدار العش عن 46 سم ، وبسماكة أصغر ، من الضروري عزل العش ، مع توفير مقاومة انتقال الحرارة 0.57 م 2 درجة مئوية / واط في وسط روسيا.

بسماكة جدار 2 طوب (0.51 م) ، يتم حل وحدة دعم العارضة الخشبية على الحائط بالطريقة التالية. يتم عمل عش في الحائط بعمق 25 سم (طوبة واحدة). على الجدار الرأسي للعش ، يتم ترتيب طبقة من مادة عازلة للحرارة - شعر مطهر أو معدني. يتم وضع طبقتين من مواد التسقيف على السطح السفلي للعش ، ثم يتم وضع صندوق خشبي مصنوع من الخشب المطهر في العش ، مع الضغط على اللباد المعدني. يتم دعم شعاع الأرضية على السطح السفلي للصندوق حتى عمق 15 سم بحيث تتشكل فجوة هوائية بين أسطح الصندوق والعارضة. يتمثل أحد خيارات هذا التجميع في تثبيت صندوق خشبي به 3 جوانب رأسية وسطح علوي أفقي واحد ، ولكن بدون قاع أفقي. في هذه الحالة ، ستستقر النهاية المطهرة للحزمة في العش على 2-3 طبقات من مواد التسقيف. سيكون هناك ألواح خشبية على الجانبين ، أعلى ونهاية العارضة.

بسماكة جدار 2 قرميد أو أكثر ، يتم دعم العارضة في عش بعمق 25 سم. في الجزء السفلي يتم تغطيتها بالبيتومين ، حيث يتم وضع طبقتين من مواد التسقيف ، كما يتم تغطية الأسطح العلوية والجانبية بـ مواد التسقيف. ثم يتم ترتيب طبقة عازلة للحرارة من اللباد المعدني بالقرب من السطح الخلفي للعش ، والتي يتم ضغطها على الحائط بسمك 25 مم. يتم وضع شعاع الأرضية في العش بحيث تبقى فجوة هوائية بسمك 4 سم بينه وبين الجدران.

تثبيت عوارض أرضية على الحائط

تحدثنا في مقال "الأرضيات البينية" عن كيفية تركيب الخرسانة المسلحة والأرضيات الخشبية في جدار من كتل الخرسانة الخلوية.

في هذا الجزء ، سننظر في عقدة دعم شعاع خشبي على جدران من الطوب.

كما كتبنا أعلاه ، يجب ألا يقل طول دعامة الأخشاب على الجدران عن 15 سم.

قبل وضع العارضة ، يجب قطعها من النهاية بزاوية 60 0. عالج الحزمة بأكملها بمطهر ولف الأطراف في طبقتين من مادة التسقيف لمنع التسوس.

بعد ذلك ، يتم وضع مادة التسقيف على الحائط ، حيث يتم وضع لوحة البطانة. إنه يعمل على توزيع الأحمال النقطية من الحزم على كامل سطح الجدار.

يتم وضع عارضة أرضية على البطانة ، ويتم تثبيت مرساة من شريط فولاذي عليها ، والتي يتم تضمينها لاحقًا في أعمال الطوب.

عند تركيب عوارض خشبية ، يجب ترك فجوة في درجة الحرارة لا تقل عن 3 سم لتعويض التمدد الخطي للخشب.

إذا كانت الحزم مثبتة على جدار داخلي محمل ، فإن التصميم مشابه للجدار السابق ، مع الاختلاف الوحيد هو أن عوارض الأرضية متصلة ببعضها البعض باستخدام شريط معدني. بشكل أكثر وضوحًا ، يمكن رؤية المخطط بأكمله في الشكل.

يبدأ وضع عوارض خشبية بأقصى حد. أولاً يتم تسويتها ، ثم يتم وضع الباقي عليهم. لمحاذاة الحزم المتبقية في الارتفاع ، توضع الألواح المقطوعة تحت نهاياتها.

الخطوة 3. ترجيع الجهاز

1 - الجدار 2 - العزل المائي ؛ 3 - شعاع ؛ 4 - تصاعد الرغوة ؛ 5 - العزل ؛ 6 - مرساة ؛ 7.8 - التراجع إلى الأمام ؛ 9 - شريط الجمجمة.

يتم ترتيب الأرضيات الخشبية المتدحرجة إما من لوح عادي أو من لوحين (دروع) متعامدين مع بعضهما البعض.

عند بدء تشغيل جهاز البكرة ، يجب الانتباه إلى حقيقة أن الجزء السفلي من البكرة يقع في نفس المستوى مع السطح السفلي للحزم. يمكن أن يكون الاستثناء هو الحال فقط عندما تقرر عمل تصميم عتيق ، وتبين أن الحزم في منزلك كانت بارزة إلى حد ما

لا تنس أن أي عناصر خشبية تستخدمها في بناء منزلك يجب معالجتها بعناية بمركبات مطهرة. بعد ذلك ، يجب تغطية اللفة بمادة مانعة لتسرب المياه ، على سبيل المثال - مواد التسقيف. يتم تنفيذ أجهزتها بحيث يغطي العزل المائي العارضة بنصف الارتفاع. ثم يتم إجراء العزل: يتم وضع طبقة من العزل الحراري - الطين الممتد والبلاستيك الرغوي والصوف الحجري ومواد أخرى على العزل المائي.

ضع طبقة من الكيك فوق عوارض خشبية

يجب أن تكون الأرضية في غرفة المنزل الخشبي متينة وموثوقة ومدروسة بعناية. لإنشاء وإصلاح الأرضية في منزل خشبي ، يمكنك استخدام العديد من التقنيات المختلفة ، إحداها فطيرة ، والتي تحظى بشعبية خاصة.

تغطية الطابق الثاني يوصى بوضع مادة عازلة للحرارة بين عوارض خشبية

تكمن خصوصيتها في وضع طبقات في التسلسل التالي:

بخار؛
تسرب المياه؛
عازل للصوت.
العزل الحراري؛
سكريد أو ، بعبارة أخرى ، قماش خرساني.

بالنسبة للعزل ، يجب أن يكون ملء الفراغ في الطابق الثاني من الصوف المعدني ، لكن الطين الممتد أو الخبث بنشارة الخشب مناسب لترتيب الأرضية في الطابق الأول. يجب أن يتم عزل الأرضيات في الغرف التي تكون فيها الرطوبة عالية باستخدام مادة مثل الألياف الزجاجية ، حيث إنها تتمتع بخصائص عزل مثالية.

مزايا وعيوب الهياكل الخشبية

تستخدم الهياكل الخشبية في كل من المنازل الخشبية والحجرية الخاصة من جميع الأنواع. هذا التنوع ليس متأصلًا في الهياكل الخرسانية. بالإضافة إلى ذلك ، تتمتع الهياكل الخشبية بخصائص مفيدة أخرى:

ترتيب الهياكل الخشبية أرخص بكثير من الخرسانة ؛
لترتيب الأرضيات الخرسانية المتجانسة ، يلزم وجود معدات خاصة وأعمال هندسية معقدة. وفي حالة العوارض الخشبية ، يمكنك الاستغناء عن مساعدة بناة محترفين. الحد الأدنى من المهارات المطلوبة هو العمل بمطرقة ومنشار.
الأرضيات الخرسانية ثقيلة. يضع وزنهم الثقيل ضغطًا كبيرًا على الأساس ، وهو ما لا يمكن قوله عن الوزن الخفيف للهياكل الخشبية.

ستضع الأرضية الخشبية في الطابق الثاني ضغطًا أقل على الجدران من الخرسانة

بكثافة منخفضة ، لديهم قدرة تحمل كافية لتحمل الأثاث الثقيل.
معدلات أعلى لعزل الصوت والعزل الحراري مقارنة بالهياكل الخرسانية ؛

الانتباه! ستكون فطيرة interfloor مختلفة لأنه ليست هناك حاجة لاستخدام العزل. يمكن استخدام القيمة الزخرفية للعوارض في داخل الغرفة ، لذلك ليس من الضروري إخفاء السجلات والعوارض لتغطية أرضية الطابق الثاني بأسقف مستعارة

يمكن استخدام القيمة الزخرفية للحزم في داخل الغرفة ، لذلك ليس من الضروري إخفاء السجلات والعوارض لتغطية أرضية الطابق الثاني بأسقف مستعارة.

استخدام الحزم في الطابق الثاني في الداخل

هناك أيضًا عيوب تحتاج أيضًا إلى المعالجة:

عمر الخشب أقصر من الخرسانة. لذلك ، لزيادة عمر الخدمة ، تتم معالجة الحزم بعوامل مطهرة. ومع ذلك ، في ظل ظروف التشغيل العادية ، يمكن أن تستمر لأكثر من 50 عامًا.
لديه أدنى قدرة حرارية ؛
هيكل الأرضية على عوارض خشبية عرضة للرطوبة والتعفن تحت تأثيره.

لكن أوجه القصور هذه مرتبطة بشكل غير مباشر بالحالة ، لأنه مع التشغيل السليم في ظل الظروف العادية ، يمكن أن تدوم هياكل الأرضيات الخشبية في الطابق الأول وقتًا جيدًا.

حساب عوارض الأرضية

عند التخطيط لبناء الأرضية ، تحتاج أولاً إلى حساب تصميم قاعدتها ، أي طول الحزم وعددها والقسم الأمثل والتباعد. سيحدد هذا مدى أمان الأرضية الخاصة بك وما هو الحمل الذي يمكن أن تتحمله أثناء التشغيل.

يعتمد طول الحزم على عرض الامتداد ، وكذلك على طريقة تثبيت الحزم. إذا كانت الحزم مثبتة على دعامات معدنية ، فسيكون طولها مساويًا لعرض الامتداد. عند تضمين الجدران في الأخاديد ، يتم حساب طول الحزم عن طريق تلخيص الامتداد وعمق إدخال طرفي الحزمة في الأخاديد.

تباعد الشعاع

يتم الاحتفاظ بالمسافة بين محاور الحزم في حدود 0.6-1 م.

يتم حساب عدد الحزم على النحو التالي: يخططون لوضع الحزم القصوى على مسافة لا تقل عن 50 مم من الجدران. يتم وضع الحزم المتبقية بالتساوي في مساحة الامتداد ، وفقًا للفاصل الزمني المحدد (خطوة).

يمكن أن تحتوي الحزم على قسم I مستطيل ، مربع ، دائري. لكن الخيار الكلاسيكي لا يزال مستطيلاً. المعلمات المستخدمة بكثرة: الارتفاع - 140-240 ملم ، العرض - 50-160 ملم.

يعتمد اختيار قسم الحزمة على التحميل المخطط له وعرض الامتداد (على طول الجانب القصير من الغرفة) والتباعد بين الحزم (الخطوة).

يتم حساب حمولة الأخشاب عن طريق جمع حمولة وزنها (للأرضيات البينية - 190-220 كجم / م 2) مع الحمل المؤقت (التشغيلي) (200 كجم / م 2). عادةً ، بالنسبة للأرضيات التي يتم تشغيلها ، يُفترض أن يكون الحمل 350-400 كجم / م 2. بالنسبة للأرضيات العلية غير المشغلة ، يمكنك تحمل حمولة أصغر تصل إلى 200 كجم / م 2. يلزم إجراء حساب خاص إذا كانت الأحمال المركزة كبيرة متوقعة (على سبيل المثال ، من حمام ضخم ، حمام سباحة ، غلاية ، إلخ).

يتم وضع الحزم على طول فترة قصيرة ، أقصى عرض لها هو 6 أمتار.على مدى أكبر ، يكون ترهل الحزمة أمرًا لا مفر منه ، مما يؤدي إلى تشوه الهيكل. ومع ذلك ، في هذه الحالة هناك طريقة للخروج.لدعم الحزم على نطاق واسع ، يتم تثبيت الأعمدة والدعامات.

يعتمد المقطع العرضي للحزمة بشكل مباشر على عرض الامتداد. كلما كان الامتداد أكبر ، يجب اختيار الشعاع الأكثر قوة (ودائمًا) للتداخل. الامتداد المثالي للتداخل مع الحزم يصل إلى 4 أمتار.إذا كانت الامتدادات أوسع (حتى 6 أمتار) ، فيجب استخدام الحزم غير القياسية ذات المقطع العرضي المتزايد. يجب أن يكون ارتفاع هذه الحزم 1 / 20-1 / 25 على الأقل من الامتداد. على سبيل المثال ، مع امتداد 5 أمتار ، يجب استخدام عوارض بارتفاع 200-225 مم بسمك 80-150 مم.

بالطبع ، ليس من الضروري إجراء حسابات الحزمة بشكل مستقل. يمكنك استخدام الجداول والمخططات الجاهزة التي تشير إلى اعتماد أبعاد الحزم على الحمل المدرك وعرض الامتداد.

بعد إجراء الحسابات ، يمكنك المتابعة إلى جهاز التداخل. ضع في اعتبارك العملية التكنولوجية بأكملها ، بدءًا من تثبيت الحزم على الجدران وانتهاءً بالتغليف النهائي.

عوارض أرضية

لمعرفة كيفية صنع أرضية خشبية بين الطوابق ، تحتاج إلى معرفة ميزات هيكل الهيكل. أساسها عوارض خشبية. في أغلب الأحيان ، يتم استخدام عناصر بارتفاع 15-25 سم وسمك 5-15. يتم عمل مسافة تصل إلى 1 متر بين الحزم ، اعتمادًا على قسم العناصر.

ملحوظة! كلما زاد الحمل على الأرض ، يجب أن يكون المقطع العرضي للحزم أكبر. الأطراف الداعمة مصنوعة من 150 مم في الطول ، وهي موضوعة بطريقة "منارة"

أولاً ، يتم تثبيت الحزم المتطرفة ، ويتم وضع الحزم الوسيطة بينهما. يتم فحص تكافؤ وضع المستوى. يتم وضع الحزم الوسطى وفقًا للقالب. للتسوية ، يمكنك استخدام بطانات الراتنج المختلفة من القصاصات

الأطراف الداعمة مصنوعة من 150 مم في الطول ، وهي موضوعة بطريقة "منارة". أولاً ، يتم تثبيت الحزم المتطرفة ، ويتم وضع الحزم الوسيطة بينهما. يتم فحص تكافؤ وضع المستوى. يتم وضع الحزم الوسطى وفقًا للقالب. للتسوية ، يمكنك استخدام بطانات الراتنج المختلفة من القصاصات.

الأهمية! من المستحيل استخدام شرائح محفورة ومدببة لتسوية الحزم. يتم وضع القضبان بنفس درجة الصوت حول المحيط بالكامل ، بشكل متوازي تمامًا

قبل التمديد ، يتم معالجتها بتشريب مطهر وملفوفة في 2-3 طبقات بمواد التسقيف. بالنسبة للمباني المبنية من الطوب والكتل ، فإن عوارض الأرضية مطلية بالبيتومين من الأطراف. هذه التقنية تحمي الخشب من الرطوبة. بالنسبة للجدران التي يبلغ سمكها 2.5 قرميد ، تُترك فتحات تهوية للتهوية. وعند تقاطع الخشب مع الجدران ، يتم وضع مواد التسقيف تحت العوارض

يتم وضع القضبان بنفس الخطوة حول المحيط بالكامل ، بشكل متوازي تمامًا. قبل التمديد ، يتم معالجتها بتشريب مطهر وملفوفة في 2-3 طبقات بمواد التسقيف. بالنسبة للمباني المبنية من الطوب والكتل ، فإن عوارض الأرضية مطلية بالبيتومين من الأطراف. هذه التقنية تحمي الخشب من الرطوبة. بالنسبة للجدران التي يبلغ سمكها 2.5 قرميد ، تُترك فتحات تهوية للتهوية. وعند تقاطع الخشب مع الجدران ، يتم وضع مواد التسقيف تحت العوارض.

التنظيم الداخلي

عندما يتم تثبيت جميع أجزاء المحمل في مكانها ، يمكنك المتابعة مباشرة إلى تجميع الأرضية نفسها. على عكس العناصر الهيكلية للطابق الأول والعلية ، لن تكون هناك طبقة سميكة من العزل هنا ، حيث لا يوجد فرق في درجة الحرارة بين الأرضيات عادة. ومع ذلك ، فإن العزل الصوتي سيحل محل المادة العازلة هنا.

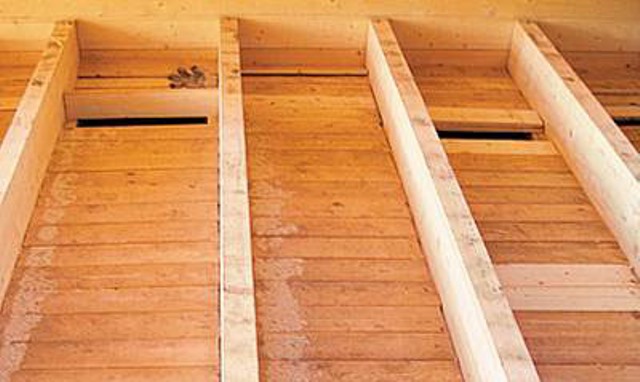

في الجزء السفلي من الحزم المثبتة ، يتم إرفاق قضبان الجمجمة. وتتمثل مهمتها الرئيسية في العمل كعنصر داعم لطبقة من الألواح "الخشنة" وكقاعدة لربط سقف زائف من الأسفل. وهي مصنوعة من قضبان بقطر 50 × 50 ملم. قم بتثبيتها بمسامير. يتم توصيل ألواح الأرضية السفلية بقضبان الجمجمة. يتم تجميعها من ألواح منخفضة الجودة ، غالبًا ما تكون غير مخططة ، وتضع قطعًا بحجم القطع على قضبان الجمجمة من الأعلى ، بشكل عمودي على الحزم الداعمة.

بعد ذلك ، يتم تنفيذ تركيب الحاجز المائي والبخار ، مع لصق مفاصل الفيلم بشريط لاصق. عندما يتم تغطية مساحة الأرضية بأكملها بطبقة من حاجز البخار ، يتم وضع مادة عازلة أو عازلة للصوت فوقها. سيكون الحل الشامل هو الصوف المعدني ، وهو جيد بنفس القدر كمواد عازلة وعازلة للصوت.

بعد ذلك يأتي وضع الأرضية النهائية. يتم وضع جذوع الأشجار على الحزم عبر اتجاه تثبيت الحزم. لهذه الأجزاء ، يتم استخدام الألواح أو القضبان ، بسمك لا يقل عن 40 ملم. وهي متصلة بالهياكل الداعمة بواسطة مسامير من خلال الزوايا المعدنية.

بعد ذلك ، إذا لزم الأمر ، يتم وضع طبقة أخرى من عزل الصوت أو الحرارة ، بالإضافة إلى فيلم يمنع السائل من التسرب إلى الهيكل في حالة الانسكاب. يتم وضع الخشب الرقائقي أو أرضيات الجبس أو الألواح المسطحة ببساطة في الطابق الأخير ، وفي هذا ، يمكن اعتبار التداخل الداخلي على عوارض خشبية مكتملاً.

بالطبع ، يتم هنا تقديم وصف تخطيطي عام فقط لعملية البناء. في الواقع ، العملية ليست بهذه البساطة وستتطلب الكثير من الوقت والجهد. ومع ذلك ، إذا درست بعناية تقنية التجميع مسبقًا ، فسيصبح العمل أسهل بكثير وستكون هناك أخطاء أقل.

تداخل الكعكة

تصميم سقف الشعاع مختلف. في أغلب الأحيان ، يتم ملء الفراغ بين الحزم بالعزل على شكل ألواح من الألياف البازلتية ، والتي تؤدي وظيفة عزل الحرارة والصوت. يتم حساب سماكة طبقة العزل بناءً على المهام الموكلة إليها. لذلك ، بالنسبة للتداخل البيني ، حيث تكون الحماية من الضوضاء فقط مهمة ، تكون طبقة العزل من 50 إلى 150 مم. ستعمل الطبقة السميكة على عزل الغرفة بشكل أكثر فاعلية عن الضوضاء الصادرة عن الغرفة المجاورة. تتكون طبقة بسمك ، على سبيل المثال ، 100 مم ، كقاعدة عامة ، من ألواح 50 مم موضوعة في طبقتين مع طبقات متداخلة.

عزل الأرضيات على عوارض خشبية

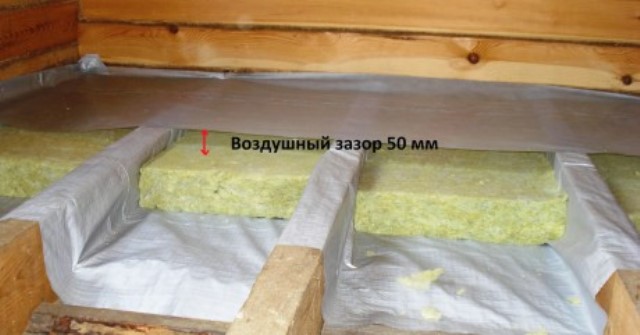

عادة ، يتم وضع مادة عازلة للحرارة والصوت في الفجوة بين الحزم ، مما يحميها من الرطوبة من الأسفل بفيلم حاجز بخار ، ومن الأعلى بفيلم مانع لتسرب المياه.

لضمان متانة العزل ، يجب حمايته من الرطوبة. للقيام بذلك ، يتم إغلاقه من الأسفل بحاجز بخار (عادةً ما يكون من نوع فيلم) ، مما يؤدي إلى قطع بخار الماء المتدفق إلى أعلى من الغرف السفلية للمبنى. بالإضافة إلى ذلك ، يمنع حاجز البخار دخول الروائح الغريبة إلى الغرفة. يتم وضع حاجز البخار إما على السطح السفلي للحزم ، أو بحيث يدور حول الحزم. يتم وضعه بدون فواصل ، مع تداخل طبقات البكرات ولصق الوصلات بأشرطة خاصة (في نفس الوقت ، يوصي عدد من الخبراء بقطعها عند نقطة الانحناء حتى يتمكن البخار من الهروب بحرية من العارضة).

عزل الأرضيات على عوارض خشبية

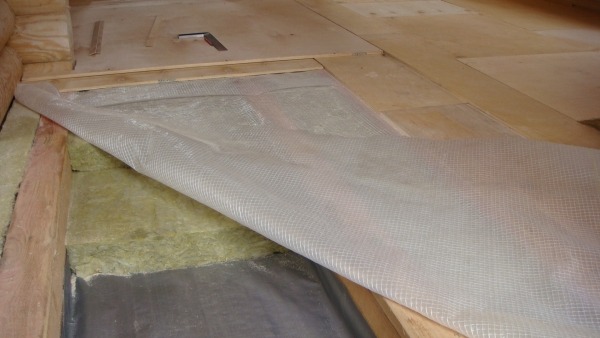

من الأعلى ، يتم تغطية العزل عادةً بغشاء مانع لتسرب المياه لحمايته من الرطوبة ، والتي يمكن أن تدخله من خلال أرضية الغرفة العلوية ، مع مراعاة نفس القواعد أثناء التثبيت بالنسبة لجهاز حاجز البخار. إلى السطح السفلي للحزم ، إما أن يتم تثبيت سقف الأرضية السفلية مباشرة (على سبيل المثال ، البطانة) ، أو يتم إرفاق هيكل أو آخر لغطاء السقف. يتم تثبيت صندوق (أو جذوع الأشجار) على السطح العلوي للحزم ، حيث يتم ترتيب أرضية خشنة ، ثم أرضية نهائية أو أرضية تشطيب (على سبيل المثال ، لوح صلب).
