نظام التدفئة ثنائي الأنابيب لمنزل خاص

سلبيات نظام التسخين الأفقي ثنائي الأنابيب KAN

إذا كان لا يعمل من المرجل الخاص به ، ولكن من مصدر مركزي:

- إنه لا يتحمل الضغط العالي (معي ، تم تفجير المشعات حتى 0.5 متر ، من الجيد أن المنزل كان قد بدأ للتو ولم يكن هناك إصلاح في أي مكان) ، ولكن فقط الأماكن التي تم فيها توصيل المشعات. صحيح ، هناك الآن تركيبات ملولبة ، تم تصميم التركيبات بدون خيوط بحد أقصى 6 أجواء ، وكان الإمداد المركزي 10 أجواء.

- في الطوابق السفلية ، يكون دوران المبرد أبطأ منه في الطوابق العليا ، وبشكل ملحوظ.

إذا علقت الكثير من المشعات في المنزل ، فسوف تتجمد ، لأن التدفئة لن تعمل. هناك العديد من الفروق الدقيقة ، لكنني سأتحدث عنها في مقالات أخرى.

أعتقد بشكل عام أن لديك فكرة الآن ، أكرر مرة أخرى ، أنا أتحدث عن نظام العلب.

شاهد الفيديو بنظام تدفئة أفقي ثنائي الأنابيب.

23 أبريل 2014

نظام تسخين أفقي ورأسي ثنائي الأنابيب

نظام التسخين ثنائي الأنابيب عمودي وأفقي. يكمن الاختلاف في نوع اتصال جميع العناصر الهيكلية في آلية واحدة. يتضمن المخطط الرأسي توصيل جميع أجزاء النظام بناهض رأسي. من بين المزايا التي يمكن ملاحظتها عدم وجود احتقان الهواء. من بين السلبيات ارتفاع تكلفة التثبيت. يعتبر نظام التدفئة العمودي ثنائي الأنابيب لمبنى متعدد الطوابق هو الأنسب. حيث يمكن توصيل كل طابق بشكل منفصل بناهض مشترك.

بالنسبة للمنازل المكونة من طابق واحد ، يعتبر نظام التدفئة الأفقي ثنائي الأنابيب للمبنى هو الخيار الأفضل. مثل هذا المخطط له خصائصه الخاصة. جميع المشعات متصلة بخط أنابيب أفقي. هذا النوع من التدفئة مناسب بشكل خاص في المنازل الخشبية أو غرف الإطار بدون أرصفة. توجد الناهضون عادة في الممرات. نظرًا لأن الأسلاك الخارجية لا تبدو جذابة للغاية مع نظام أفقي ، فإنهم يحاولون إخفاء جميع الأنابيب تحت ذراع التسوية أثناء أعمال البناء.

يمكن أن يكون تخطيط الشبكة الأفقية ذات الأنبوبين منخفضًا وعلويًا ومجمعًا. بالنسبة للقطاع الخاص ، فإن الخيار الأفضل هو نظام تدفئة أفقي ثنائي الأنابيب بأسلاك منخفضة ودوران غير طبيعي لسائل التبريد. في هذه الحالة ، يتم إمداد الناهضين بالمياه من خلال خطوط الأنابيب الرئيسية من الأسفل.

تدفئة شبكة من أنبوبين بأسلاك علوية

تتضمن الأسلاك العلوية وضع خطوط أنابيب في العلية أو تحت السقف. نادرًا ما يتم استخدام نظام تسخين مماثل ثنائي الأنابيب مع سلك علوي. نظرًا لأنه يتميز باستهلاك مرتفع للمواد ولا يتناسب جيدًا مع الجزء الداخلي للغرفة. لكن نظام التدفئة ثنائي الأنابيب لمنزل من طابقين ، مخطط به أسلاك مدمجة ، يستخدم في كثير من الأحيان. مناسب للمناطق التي يتكرر فيها انقطاع التيار الكهربائي ، وللمناطق الصغيرة.

يشتمل نظام التسخين الرأسي ثنائي الأنابيب على توصيل متوازي للبطاريات. ميزة خاصة هي أن خزان التمدد مركب. خط أنابيب التوزيع في الأعلى. المبرد من الغلاية يدخل جميع البطاريات. هناك اختلافات في المخطط الأفقي والعمودي: يتضمن نظام التسخين الأفقي ثنائي الأنابيب تركيب جميع الأنابيب بانحدار طفيف.

تسخين شبكة من أنبوبين بأسلاك سفلية

يتمثل الاختلاف الرئيسي بين هذا النوع من النظام في خط أنابيب الإمداد: نظام تسخين ثنائي الأنابيب مع مخطط توصيل منخفض يفترض وضعه أدناه ، بالقرب من الخلف. باستخدام هذا الأسلاك ، يتحرك الماء عبر الأنابيب في الاتجاه من الأسفل إلى الأعلى.المبرد ، بعد اجتياز خطوط العودة ، يدخل الأنبوب بفضل عناصر التسخين. ثم يدخل الماء إلى الغلاية. وتجدر الإشارة إلى أن نظام التسخين ثنائي الأنابيب بأسلاك منخفضة يتضمن تركيب صنابير Mayevsky. هذا ضروري لمنع تكوين احتقان الهواء. يتم تثبيت هذه الرافعات على كل بطارية على حدة.

إيجابيات وسلبيات نظام التدفئة لينينغرادكا

المزايا الرئيسية التي يوفرها نظام التدفئة "Leningradka" في تنظيم تسخين المياه في المباني هي: الكفاءة العالية والتركيب البسيط والصيانة. لكن لسوء الحظ ، فإن أنظمة التدفئة أحادية الأنبوب لا تخلو من العيوب:

• يجب أن تحتوي بطاريات التدفئة الأبعد عن المرجل في دائرة الأنابيب التسلسلية على أقصى عدد من الأقسام ، حيث سيتم تبريد المياه التي تصل إليها عبر الأنبوب ؛
• لا يوفر نظام التدفئة Leningradka توصيل أرضية ساخنة أو سكة مناشف ساخنة ؛
• يدور المبرد عبر الدائرة عند ضغط عالٍ بدرجة كافية.

لكن أوجه القصور هذه متأصلة في مخطط التسخين التقليدي أحادي الأنبوب ، والذي لا يستخدم عناصر لتنظيم إمداد المبرد إلى المشعات. لذلك ، يتيح لك تركيب ممر جانبي مع صمام إبرة على كل بطارية ضبط درجة حرارة كل مشعاع فردي يدويًا. هذا جعل من الممكن تحقيق المرونة والاقتصاد في ضبط نظام تسخين المياه.

يعتبر نظام التدفئة Leningradka المحسن والمعدل خيارًا ممتازًا لتدفئة أنواع مختلفة من المباني. لذلك ، سيساعد استخدامه في إنشاء تدفئة بسيطة وفعالة وغير مكلفة في نفس الوقت لمنزل ريفي وشقة في المدينة أو منزل خاص.

طرق تداول المياه في أنظمة التدفئة

يمكن أن تحدث حركة السائل على طول دائرة مغلقة (خطوط) بطريقة طبيعية أو قسرية. يندفع الماء الذي يتم تسخينه بواسطة غلاية التدفئة إلى البطاريات. يسمى هذا الجزء من دائرة التسخين بالسكتة الدماغية الأمامية (الحالية). بمجرد إدخال البطاريات ، يبرد المبرد ويعاد إلى المرجل للتدفئة. هذا الفاصل الزمني للمسار المغلق يسمى عكس (تيار). لتسريع دوران المبرد على طول الدائرة ، يتم استخدام مضخات دوران خاصة ، مقطوعة في خط الأنابيب عند "العودة". يتم إنتاج نماذج من مراجل التدفئة ، والتي يوفر تصميمها وجود مثل هذه المضخة.

الدوران الطبيعي لسائل التبريد

مع الدوران الطبيعي ، تمر حركة الماء في النظام عن طريق الجاذبية. هذا ممكن بسبب التأثير المادي الذي يحدث عندما تتغير كثافة الماء. الماء الساخن له كثافة أقل. السائل الذي يسير في الاتجاه المعاكس له كثافة عالية ، وبالتالي يزيح بسهولة الماء الذي تم تسخينه بالفعل في الغلاية. يندفع المبرد الساخن لأعلى ، ثم يتم توزيعه على طول خطوط أفقية ، مرسومًا عند منحدر طفيف لا يزيد عن 3-5 درجات. وجود منحدر يسمح بحركة السوائل عبر الانابيب عن طريق الجاذبية.

مخطط التسخين ، الذي يعتمد على الدوران الطبيعي لسائل التبريد ، هو الأبسط ، وبالتالي يسهل تنفيذه عمليًا. بالإضافة إلى ذلك ، في هذه الحالة ، لا يلزم إجراء اتصالات أخرى. ومع ذلك ، فإن هذا الخيار مناسب فقط للمنازل الخاصة في منطقة صغيرة ، حيث يقتصر طول الدائرة على 30 مترًا. تشمل العيوب الحاجة إلى تركيب أنابيب ذات قطر أكبر ، بالإضافة إلى ضغط منخفض في النظام.

تداول المبرد القسري

في أنظمة التدفئة المستقلة مع الدوران القسري للمياه (المبرد) في دائرة مغلقة ، تكون مضخة الدوران إلزامية ، والتي توفر تدفقًا سريعًا للمياه الساخنة إلى البطاريات ، والمياه المبردة إلى السخان.تكون حركة الماء ممكنة بسبب اختلاف الضغط الذي يحدث بين التدفق المباشر والعكسي لسائل التبريد.

عند تثبيت هذا النظام ، لا يلزم مراقبة ميل خط الأنابيب. هذه ميزة ، ولكن هناك عيبًا كبيرًا يكمن في الاعتماد على الطاقة لنظام التدفئة هذا. لذلك ، في حالة انقطاع التيار الكهربائي في منزل خاص ، يجب أن يكون هناك مولد (محطة طاقة صغيرة) يضمن عمل نظام التدفئة في حالة الطوارئ.

يمكن استخدام مخطط مع الدوران القسري للمياه كحامل حراري عند تركيب التدفئة في منزل من أي حجم. في هذه الحالة ، يتم تحديد مضخة ذات طاقة مناسبة ويتم ضمان مصدر الطاقة غير المنقطع.

دائرة تسخين المجمع

في ذلك ، يتم توزيع المبرد على المشعات من خلال المجمع ، مما يضمن تسخينًا موحدًا للمباني ، ويسمح لك أيضًا بتدفئة المنازل من أي تكوين وأي منطقة تقريبًا. تسمح لك دائرة المجمع أيضًا بضبط درجة تسخين أجهزة التسخين ، وتغيير معدل تدفق المبرد وسرعة حركته باستخدام معدات الإغلاق.

مخطط تدفئة من أنبوب واحد

هذه الطريقة لتوزيع المبرد هي أبسط طريقة وفعالة في نفس الوقت. المخطط سهل التنفيذ ، لكن عيبه هو التسخين غير المتكافئ للغرفة. الحقيقة هي أن المبرد يبرد أثناء تحركه ويتم توفيره للسخان الأخير بدرجة حرارة أقل بكثير من السخان الأول.

يمكنك تصحيح الموقف عن طريق إضافة خط جانبي (تجاوز) بقطر أصغر وتركيب صمام تعديل على كل سخان. غالبًا ما يطلق على مثل هذا النظام اسم "لينينغراد".

أنبوب واحد أفقي

أبسط نسخة من نظام التسخين الأفقي أحادي الأنبوب بوصلة سفلية.

عند إنشاء نظام تدفئة لمنزل خاص بيديك ، يمكن أن يكون مخطط الأسلاك أحادي الأنابيب هو الأكثر ربحية والأرخص. إنه مناسب أيضًا لكل من المنازل المكونة من طابق واحد والمنازل المكونة من طابقين. في حالة المنزل المكون من طابق واحد ، يبدو الأمر بسيطًا للغاية - المشعات متصلة في سلسلة - من أجل ضمان التدفق المتسق لسائل التبريد. بعد المبرد الأخير ، يتم إرسال المبرد عبر أنبوب إرجاع صلب إلى المرجل.

مزايا وعيوب النظام

بادئ ذي بدء ، سننظر في المزايا الرئيسية للنظام:

• سهولة التنفيذ؛
• خيار رائع للمنازل الصغيرة.
• مواد التوفير.

يعد مخطط التسخين الأفقي أحادي الأنبوب خيارًا ممتازًا للغرف الصغيرة التي تحتوي على أقل عدد من الغرف.

المخطط حقًا بسيط جدًا ومفهوم ، لذلك حتى المبتدئ يمكنه التعامل مع تنفيذه. يوفر توصيلًا تسلسليًا لجميع المشعات المثبتة. هذا مخطط تدفئة مثالي لمنزل خاص صغير. على سبيل المثال ، إذا كان هذا منزلًا من غرفة واحدة أو غرفتين ، فإن "تسييج" نظام ثنائي الأنابيب أكثر تعقيدًا لا يكون له معنى كبير.

بالنظر إلى صورة مثل هذا المخطط ، يمكننا أن نلاحظ أن أنبوب الإرجاع هنا صلب ، ولا يمر عبر المشعات. لذلك ، فإن مثل هذا المخطط أكثر اقتصادا من حيث استهلاك المواد. إذا لم يكن لديك أموال إضافية ، فسيكون هذا الأسلاك هو الأفضل بالنسبة لك - سيوفر المال ويسمح لك بتزويد المنزل بالتدفئة.

أما النواقص فهي قليلة. العيب الرئيسي هو أن البطارية الأخيرة في المنزل ستكون أكثر برودة من البطارية الأولى. ويرجع ذلك إلى المرور المتسلسل لسائل التبريد عبر البطاريات ، حيث يُطلق الحرارة المتراكمة إلى الغلاف الجوي. عيب آخر للدائرة الأفقية أحادية الأنبوب هو أنه إذا فشلت إحدى البطاريات ، فسيتعين إيقاف تشغيل النظام بأكمله مرة واحدة.

على الرغم من بعض العيوب ، لا يزال مخطط التدفئة هذا مستخدمًا في العديد من المنازل الخاصة في منطقة صغيرة.

ميزات تركيب نظام أفقي أحادي الأنبوب

إنشاء تسخين المياه لمنزل خاص بيديك ، سيكون من الأسهل تنفيذ مخطط به سلك أفقي أحادي الأنابيب. أثناء عملية التثبيت ، من الضروري تركيب المشعات ، ثم توصيلها بأقسام الأنابيب. بعد توصيل المبرد الأخير ، من الضروري قلب النظام في الاتجاه المعاكس - من المرغوب فيه أن يعمل أنبوب المخرج على طول الجدار المقابل.

يمكن أيضًا استخدام مخطط تسخين أفقي أحادي الأنبوب في المنازل المكونة من طابقين ، حيث يتم توصيل كل طابق بالتوازي هنا.

كلما كان منزلك أكبر ، زاد عدد النوافذ الموجودة به وزاد عدد المشعات. وفقًا لذلك ، يزداد فقد الحرارة أيضًا ، ونتيجة لذلك تصبح أكثر برودة بشكل ملحوظ في الغرف الأخيرة. يمكنك تعويض الانخفاض في درجة الحرارة عن طريق زيادة عدد الأقسام الموجودة في المشعات الأخيرة. لكن من الأفضل تركيب نظام به تجاوزات أو بالتدوير القسري لسائل التبريد - سنتحدث عن هذا بعد قليل.

يمكن استخدام مخطط تدفئة مماثل لتدفئة المنازل المكونة من طابقين. للقيام بذلك ، يتم إنشاء سلسلتين من المشعات (في الطابقين الأول والثاني) ، متصلتين بالتوازي مع بعضهما البعض. يوجد أنبوب إرجاع واحد فقط في مخطط توصيل البطارية هذا ، يبدأ من المبرد الأخير في الطابق الأول. هناك أيضًا أنبوب عودة متصل ، ينزل من الطابق الثاني.

ميزات تركيب نظام تدفئة أفقي ثنائي الأنابيب

مثل أي تثبيت ، يجب أن يتم تركيب نظام تسخين أفقي ثنائي الأنابيب مع مراعاة قواعد تقنية معينة.

بادئ ذي بدء ، تذكر الشرط الرئيسي: التوفير في نظام التدفئة أو عناصره الفردية أمر غير مرغوب فيه للغاية. من المعروف أنك تريد أن تفعل كل شيء بسرعة وبتكلفة زهيدة ، ومع كل هذا أيضًا بجودة عالية. لكن ترتيب نظام التدفئة في المنزل هو أحد شروط الإقامة المريحة ، لذلك إذا كنت لا ترغب في التجميد في أمسيات الشتاء الباردة ، فلا داعي للتوفير في أجهزة التدفئة.

إذا تم توفير الغاز لمنزلك ، فيمكنك تجهيز نظام تدفئة بالماء ، والذي يتضمن وجود غلايتين - الغاز الرئيسي والوقود الكهربائي أو الصلب الاحتياطي. لذلك ستصبح عمليا مستقلا عن الطاقة.

https://youtube.com/watch؟v=LyJLwabP9Zk

يجب أن تكون خطوتك التالية رحلة إلى مكتب التصميم. ستتمكن فيه من الحصول على الحسابات اللازمة والوثائق الكاملة المتعلقة بالمشروع ورسومات نظام التدفئة في منزلك. ثم يمكنك البدء في شراء المواد والأدوات اللازمة بأمان.

بادئ ذي بدء ، تحتاج إلى تثبيت غلاية التدفئة. لهذا الغرض على وجه الخصوص ، يلزم وجود غرفة مجهزة منفصلة تتدفق إليها منتجات الاحتراق. من الناحية المثالية ، يجب أن تكون هذه غرفة منفصلة ؛ إذا لم يكن من الممكن تخصيص غرفة منفصلة ، فيمكن استخدام قبو جيد التهوية.

تذكر أنه يجب ترك المساحة المحيطة بغلاية التدفئة خالية. يجب تغليف الجدران المجاورة للغلاية وسطح الأرضية بمادة مقاومة للحرارة. يجب أن تقود المدخنة للخارج.

إذا كنت تخطط للحصول على مضخة دورانية في نظام التدفئة ، فيجب أن يتم تركيبها على الفور بعد تركيب المرجل. إلى جانب ذلك ، يتم تثبيت خزانة متعددة وأجهزة تحكم بالقرب من المرجل.

من مكان تركيب غلاية التدفئة ، يبدأ وضع خط الأنابيب في تلك النقاط التي يتم فيها تركيب المشعات. تعتمد طبيعة وصلات الأنابيب على المادة التي صنعت منها.

ستكون المرحلة الأخيرة في ترتيب نظام التدفئة الأفقي ثنائي الأنابيب هي توصيل البطاريات. يجب أن يتم تركيبها تحت النافذة الموجودة بين قوسين.في حالة أن حجم البطارية ليس كبيرًا بما يكفي لإغلاق فتحة النافذة ، يمكنك ، إن أمكن ، تركيب بطاريتين أو تكوين عدة أقسام إضافية.

يجب أن يكون الارتفاع من سطح الأرض من 100 إلى 120 مم ، والفجوة بين الجدار والرادياتير - من 20 إلى 50 مم ، من عتبة النافذة إلى البطارية - حوالي 100 مم. يتم تثبيت مدخلات ومخرجات البطارية عن طريق تركيب تجهيزات خاصة. من الضروري تثبيت مستشعرات درجة الحرارة التي يمكنك من خلالها التحكم في درجة الحرارة في الغرفة.

عند تركيب جميع عناصر النظام ، يجب إجراء اختبار الضغط. لا يمكن إجراء التشغيل التجريبي لنظام التدفئة إلا بعد الحصول على التصريح المناسب وبحضور أخصائي غاز.

نظام الشعاع مع المجمعات

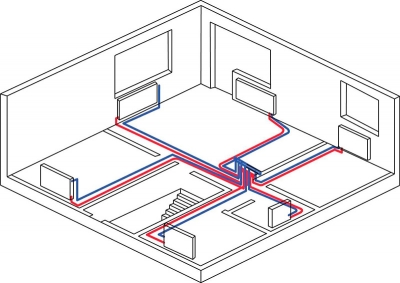

نظام تسخين مشع باستخدام مجمّع.

هذه واحدة من أحدث المخططات ، والتي تتضمن وضع خط فردي لكل سخان. للقيام بذلك ، يتم تثبيت المجمعات في النظام - أحد المجمعين هو التوريد والآخر هو الإرجاع. تتباعد الأنابيب المستقيمة المنفصلة من المجمعات إلى البطاريات. يسمح هذا المخطط بتعديل مرن لمعلمات نظام التدفئة. كما أنه يجعل من الممكن توصيل التدفئة الأرضية بالنظام.

يستخدم مخطط الأسلاك الشعاعية بنشاط في المنازل الحديثة. يمكن وضع أنابيب الإمداد والعودة هنا كما تريد - غالبًا ما يتم وضعها في الأرضيات ، وبعد ذلك يذهبون إلى جهاز تدفئة أو آخر. لتنظيم درجة الحرارة وتشغيل / إيقاف أجهزة التدفئة ، يتم تثبيت خزانات توزيع صغيرة في المنزل.

وفقًا لمهندسي التدفئة ، يعد هذا المخطط مثاليًا ، حيث يعمل كل سخان من خطه الخاص ويكاد يكون مستقلاً عن السخانات الأخرى.

مزايا وعيوب أنظمة الشعاع

هناك العديد من الصفات الإيجابية:

• القدرة على إخفاء جميع الأنابيب في الجدران والأرضيات تمامًا ؛
• إعداد نظام مناسب
• إمكانية إنشاء تعديل منفصل عن بعد ؛
• الحد الأدنى لعدد الاتصالات - يتم تجميعها في خزانات التوزيع ؛
• من الملائم إصلاح العناصر الفردية دون مقاطعة تشغيل النظام بأكمله ؛
• توزيع مثالي تقريبًا للحرارة.

عند تثبيت نظام تسخين مشع ، يتم إخفاء جميع الأنابيب في الأرضية ، وتكون المجمعات في خزانة خاصة.

هناك أيضًا نوعان من العيوب:

• التكلفة العالية للنظام - وهذا يشمل تكلفة المعدات وتكلفة أعمال التركيب ؛
• صعوبة تنفيذ المخطط في منزل مبني بالفعل - عادة ما يتم وضع هذا المخطط في مرحلة إنشاء مشروع تملك المنزل.

إذا كنت لا تزال مضطرًا لتحمل العيب الأول ، فلا يمكنك الابتعاد عن الثانية.

ملامح تركيب أنظمة التدفئة المشعة

في مرحلة إنشاء المشروع ، يتم توفير منافذ لوضع أنابيب التدفئة ، وتحديد نقاط لتركيب خزانات التوزيع. في مرحلة معينة من البناء ، يتم وضع الأنابيب ، وتركيب الخزانات مع المجمعات ، وتركيب السخانات والغلايات ، ويتم إجراء اختبار للنظام وفحص إحكامه. من الأفضل تكليف المحترفين بكل هذا العمل ، لأن هذا المخطط هو الأكثر تعقيدًا.

على الرغم من كل التعقيد ، فإن نظام التدفئة المشع مع المجمعات هو أحد أكثر أنظمة التدفئة ملاءمة وكفاءة. يتم استخدامه ليس فقط في المنازل الخاصة ، ولكن أيضًا في المباني الأخرى ، على سبيل المثال ، في المكاتب.

نظام ثنائي الأنابيب بأسلاك سفلية

بعد ذلك ، سننظر في أنظمة ثنائية الأنابيب ، والتي تتميز بحقيقة أنها توفر توزيعًا متساويًا للحرارة حتى في أكبر المنازل التي تحتوي على العديد من الغرف. إنه نظام ثنائي الأنابيب يستخدم لتدفئة المباني متعددة الطوابق ، حيث يوجد الكثير من الشقق والمباني غير السكنية - هنا يعمل هذا المخطط بشكل رائع.سننظر في مخططات للمنازل الخاصة.

نظام تسخين ثنائي الأنابيب بأسلاك سفلية.

يتكون نظام التسخين ثنائي الأنابيب من أنابيب الإمداد والعودة. يتم تثبيت المشعات بينهما - يتم توصيل مدخل المبرد بأنبوب الإمداد والمخرج بأنبوب الإرجاع. ماذا يعطي؟

• توزيع موحد للحرارة في جميع أنحاء المبنى.
• إمكانية تنظيم درجة الحرارة في الغرف عن طريق حجب المشعات الفردية كليًا أو جزئيًا.
• إمكانية تدفئة منازل خاصة متعددة الطوابق.

هناك نوعان رئيسيان من أنظمة الأنبوبين - مع الأسلاك السفلية والعلوية. بادئ ذي بدء ، سننظر في نظام ثنائي الأنابيب بأسلاك سفلية.

تُستخدم الأسلاك السفلية في العديد من المنازل الخاصة ، حيث تتيح لك جعل التدفئة أقل وضوحًا. تمر أنابيب الإمداد والعودة هنا بجانب بعضها البعض ، تحت المشعات أو حتى في الأرضيات. تتم إزالة الهواء من خلال صنابير Mayevsky الخاصة. غالبًا ما توفر مخططات التدفئة في منزل خاص مصنوع من مادة البولي بروبيلين مثل هذا الأسلاك.

مزايا وعيوب نظام ثنائي الأنابيب بأسلاك سفلية

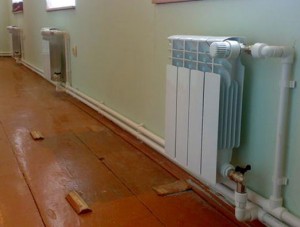

عند تركيب التدفئة بأسلاك منخفضة ، يمكننا إخفاء الأنابيب في الأرضية.

دعونا نرى ما هي الميزات الإيجابية للأنظمة ثنائية الأنابيب ذات الأسلاك السفلية.

• امكانية اخفاء الانابيب.
• إمكانية استخدام مشعات بوصلة سفلية - وهذا يبسط إلى حد ما التثبيت.
• يتم تقليل فقد الحرارة.

تجذب القدرة على جعل التسخين جزئيًا على الأقل أقل وضوحًا الكثير من الناس. في حالة الأسلاك السفلية ، نحصل على أنبوبين متوازيين يعملان بشكل متدفق مع الأرضية. إذا رغبت في ذلك ، يمكن وضعها تحت الأرضيات ، مما يوفر هذه الإمكانية حتى في مرحلة تصميم نظام التدفئة وتطوير مشروع لبناء منزل خاص.

إذا كنت تستخدم مشعات بوصلة سفلية ، يصبح من الممكن إخفاء جميع الأنابيب الموجودة في الطوابق بشكل شبه كامل - يتم توصيل المشعات هنا باستخدام عقد خاصة.

أما بالنسبة للعيوب ، فهي الحاجة إلى الإزالة اليدوية المنتظمة للهواء وضرورة استخدام مضخة الدوران.

ميزات تركيب نظام ثنائي الأنابيب بأسلاك سفلية

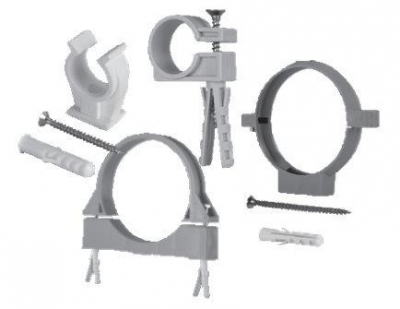

مشابك بلاستيكية لتسخين الأنابيب بأقطار مختلفة.

لتركيب نظام التدفئة وفقًا لهذا المخطط ، من الضروري وضع أنابيب الإمداد والعودة حول المنزل. لهذه الأغراض ، هناك مشابك بلاستيكية خاصة للبيع. إذا تم استخدام مشعات ذات وصلة جانبية ، فإننا نصنع فرعًا من أنبوب الإمداد إلى فتحة الجانب العلوي ، ونأخذ المبرد عبر الفتحة الجانبية السفلية ، ونوجهه إلى أنبوب الإرجاع. نضع فتحات تهوية بجانب كل مبرد. يتم تثبيت المرجل في هذا المخطط عند أدنى نقطة.

يستخدم اتصالًا قطريًا للمشعات ، مما يزيد من نقل الحرارة. يقلل التوصيل المنخفض للرادياتير من ناتج الحرارة.

غالبًا ما يكون هذا المخطط مغلقًا باستخدام خزان تمدد مغلق. يتم إنشاء الضغط في النظام باستخدام مضخة الدوران. إذا كنت بحاجة إلى تدفئة منزل خاص من طابقين ، فإننا نضع الأنابيب في الطابقين العلوي والسفلي ، وبعد ذلك نقوم بإنشاء اتصال متوازي من كلا الطابقين بغلاية التدفئة.

خيارات لنظام ثنائي الأنابيب

يتمثل الاختلاف الرئيسي بين مخطط التسخين ثنائي الأنابيب لمنزل خاص في توصيل كل بطارية بأنابيب التيار المباشر والتيار العكسي ، مما يضاعف من استهلاك الأنابيب. لكن صاحب المنزل لديه الفرصة لتنظيم مستوى انتقال الحرارة لكل سخان فردي. نتيجة لذلك ، من الممكن توفير مناخ محلي مختلف لدرجة الحرارة في الغرف.

عند تركيب نظام تسخين عمودي ثنائي الأنابيب ، فإن مخطط تسخين التسخين السفلي والعلوي من المرجل قابل للتطبيق.الآن بمزيد من التفاصيل حول كل منهم.

نظام رأسي بأسلاك سفلية

قم بإعداده على النحو التالي:

• من غلاية التدفئة ، يتم إطلاق خط أنابيب رئيسي للإمداد على طول أرضية الطابق السفلي من المنزل أو من خلال الطابق السفلي.
• علاوة على ذلك ، يتم إطلاق الرافعات من الأنبوب الرئيسي ، مما يضمن دخول المبرد إلى البطاريات.
• يغادر أنبوب تيار عائد من كل بطارية ، والذي يعيد المبرد المبرد إلى المرجل.

عند تصميم الأسلاك السفلية لنظام التدفئة المستقل ، يتم أخذ الحاجة إلى الإزالة المستمرة للهواء من خط الأنابيب في الاعتبار. يتم استيفاء هذا المطلب عن طريق تركيب أنبوب هواء ، وكذلك تركيب خزان تمدد باستخدام صنابير Mayevsky على جميع المشعات الموجودة في الطابق العلوي من المنزل.

نظام عمودي بأسلاك علوية

في هذا المخطط ، يتم توفير المبرد من المرجل إلى العلية من خلال خط الأنابيب الرئيسي أو تحت سقف الطابق العلوي. ثم ينزل الماء (المبرد) عبر عدة رافعات ، ويمر عبر جميع البطاريات ، ويعود مرة أخرى إلى غلاية التدفئة عبر خط الأنابيب الرئيسي.

يتم تثبيت خزان التمدد في هذا النظام لإزالة فقاعات الهواء بشكل دوري. يعتبر هذا الإصدار من جهاز التسخين أكثر فاعلية من الطريقة السابقة ذات الأنابيب المنخفضة ، حيث يتم إنشاء ضغط أعلى في الروافع وفي المشعات.

نظام التدفئة الأفقي - ثلاثة أنواع رئيسية

يعد جهاز نظام التدفئة المستقل الأفقي ثنائي الأنابيب مع الدوران القسري هو الخيار الأكثر شيوعًا لتدفئة منزل خاص. في هذه الحالة ، يتم استخدام أحد المخططات الثلاثة:

• حلبة نهاية مسدودة (أ). الميزة هي الاستهلاك المنخفض للأنابيب. يكمن العيب في الطول الكبير لدائرة دوران المبرد الأبعد عن المرجل. هذا يعقد بشكل كبير تعديل النظام.
• مخطط النهوض بالماء المصاحب (ب). نظرًا للطول المتساوي لجميع دوائر الدورة الدموية ، فمن السهل ضبط النظام. أثناء التنفيذ ، ستكون هناك حاجة إلى عدد كبير من الأنابيب ، مما يزيد من تكلفة العمل ، ويفسد أيضًا الجزء الداخلي للمنزل بمظهره.
• مخطط مع جامع (شعاع) توزيع (ب). نظرًا لأن كل مبرد متصل بشكل منفصل بالمشعب المركزي ، فمن السهل جدًا ضمان التوزيع المنتظم لجميع الغرف. من الناحية العملية ، يعد تركيب التدفئة وفقًا لهذا المخطط هو الأغلى بسبب الاستهلاك العالي للمواد. يتم إخفاء الأنابيب في ذراع التسوية الخرساني ، مما يزيد في بعض الأحيان من جاذبية الداخل. أصبح مخطط الحزمة (المجمع) لتوزيع التدفئة على الأرض شائعًا بشكل متزايد بين المطورين الفرديين.

هذه عن كيفية الشبه:

عند اختيار مخطط الأسلاك النموذجي ، من الضروري مراعاة العديد من العوامل ، بدءًا من مساحة المنزل إلى المواد المستخدمة في بنائه. من الأفضل حل هذه المشكلات مع المتخصصين من أجل القضاء على احتمال الخطأ. بعد كل شيء ، نحن نتحدث عن تدفئة المنزل ، الشرط الرئيسي للعيش المريح في سكن خاص.

كيفية تصميم نظام مائل ثنائي الأنابيب في منزل خاص من طابق واحد مع أنابيب البولي بروبلين

في مخطط ثنائي الأنابيب ، يوجد خط توريد وعودة. يدخل الماء الساخن المشعات من خط الأنابيب العلوي ، ثم بعد التبريد ، يتدفق إلى الغلاية عبر الخط السفلي. يتم تركيب خزان التمدد مباشرة بعد المرجل ، وهو متصل بالدائرة بواسطة أنبوب عمودي. قم بتثبيته بحيث يكون في أعلى نقطة في الهيكل. يتم توصيل كل عنصر تسخين في النظام بأنبوب رجوع ، والذي من خلاله يدخل المبرد البارد إلى المرجل. إيجابيات وسلبيات ترتيب هذا النوع من التدفئة

التسخين بالجاذبية باستخدام رافع رأسي يعني تدفئة مبنى من عدة طوابق. هذا الخيار أغلى ثمناً ، لكنه محمي من تكوين احتقان الهواء.

يعتبر الناهض الأفقي خيارًا اقتصاديًا ، ولكن عند الحركة ، يتم خلط المبرد بالهواء. من السهل التخلص من هذا الفارق الدقيق: عند تثبيت التدفئة مع الدوران الطبيعي بيديك ، تحتاج إلى إضافة فتحات تهوية إلى النظام.

فوائد نظام التدفئة الدوراني الطبيعي

مزايا الدورة الدموية الطبيعية:

1. سهولة التركيب والاستخدام
2. ثبات حراري عالي للدائرة
3. لا ضوضاء أثناء التشغيل (لعدم وجود مضخة تعمل بصوت عالٍ)
4. استهلاك اقتصادي للطاقة (مع عزل مناسب للأنابيب والمباني)
5. الاستقلالية: نظام التدفئة لمنزل من طابقين يمكن أن يعمل بسهولة بدون كهرباء
6. المتانة ومقاومة التآكل: مع العناية المناسبة ، يمكن لنظام التدفئة بالجاذبية لمنزل خاص أن يعمل دون الحاجة إلى إصلاح لمدة 30 عامًا.

سلبيات الدوران الطبيعي للأنبوب الواحد بمضخة

نقاط الضعف في مخطط تسخين الجاذبية:

• يجب ألا تتجاوز مساحة المبنى ، التي يتم تسخينها بواسطة نظام تدفئة أحادي أو ثنائي الأنابيب مع دوران طبيعي ، 100 متر مربع.
• طول الكفاف في المستوى الأفقي في حدود 30 م (وإلا فلن يكون هناك ضغط كافٍ)
• من المستحيل تثبيت تدفئة منزل من طابق واحد مع دوران طبيعي في مبنى بدون علية ، لأنه. يقع خزان التمدد في العلية.
• هناك احتمال كبير لتجمد المياه ، بسبب ضرورة عزل الأنابيب الموجودة خارج أماكن المعيشة بعناية.

نظام تسخين الدورة الطبيعية بسيط وموثوق للغاية.

عناصر دائرة تسخين المجمع

التدفئة بالإشعاع لمنزل خاص عبارة عن هيكل يتكون من عدة عناصر رئيسية:

1. غلاية التدفئة. هذا الجهاز هو نقطة البداية ، حيث يتم توجيه المبرد الساخن منه إلى خطوط الأنابيب والمشعات. يجب أن تتوافق طاقة وحدة التسخين مع خرج الحرارة لمعدات التسخين. يوجد هنا الفروق الدقيقة التالية: تخطيط الحزمة لنظام التدفئة ، على عكس الخيارات الأخرى للأنابيب ، لديه درجة أكبر من فقدان الحرارة ، والتي يجب أن تؤخذ في الاعتبار بالتأكيد عند حساب معلمات الجهاز.
2. مضخة الدورة الدموية. وفقًا لخصائص أجهزتها ، يكون توزيع التسخين المشع من النوع المغلق ويتطلب تشغيله الدوران القسري لمبرد سائل. لهذا الغرض ، يتم تركيب مضخة خاصة تخلق ضغطًا معينًا وتضخ السائل. نتيجة لذلك ، يتم توفير نظام درجة الحرارة اللازم ، والذي يضمن التشغيل الفعال لنظام التدفئة.

عند اختيار مضخة الدوران للتدفئة المشعة ، يجب الانتباه إلى عدد من المعلمات ، بما في ذلك طول خطوط الأنابيب والمواد المستخدمة في تصنيع المشعات. بالإضافة إلى ذلك ، فإن قوة المضخة ليست من أهم خصائصها ؛ يجب مراعاة السرعة التي سيتم ضخ السائل بها.

توضح هذه المعلمة حجم المبرد الذي يتحرك بواسطة جهاز التدوير لكل وحدة زمنية

بالإضافة إلى ذلك ، فإن قوة المضخة ليست من أهم خصائصها ؛ يجب مراعاة السرعة التي سيتم ضخ السائل بها. توضح هذه المعلمة حجم المبرد الذي يتحرك بواسطة جهاز التدوير لكل وحدة زمنية.

جامع (ويسمى أيضًا المشط). إنه أيضًا عنصر مهم في شعاع الأسلاك لنظام التدفئة. تم تعيين المشط لوظيفة مجموعة المفاتيح المصممة للتزويد المركزي لمشعات التسخين بسائل التبريد (لمزيد من التفاصيل: "مشط التوزيع لنظام التدفئة - الغرض ومبدأ التشغيل").

يحتوي مخطط الحزمة لنظام التدفئة دائمًا على مجموعة متنوعة من عناصر التحكم في درجة الحرارة أو الإغلاق. أنها توفر الاستهلاك اللازم لناقل الطاقة الحرارية في كل فرع من فروع الهيكل.لتهيئة ظروف إضافية للتشغيل الأكثر كفاءة لهيكل التدفئة دون تكاليف غير ضرورية ، سيساعد تركيب موازين الحرارة وفتحات التهوية التي تعمل في الوضع التلقائي.

يتم تقديم الجامعين في السوق المحلية للمستهلكين في نطاق واسع. يعتمد اختيار جهاز معين على عدد دوائر التسخين المصممة أو المشعات المتصلة. الأمشاط مصنوعة من مواد مختلفة - يمكن أن تكون نحاسية أو فولاذية ، وكذلك منتجات بوليمر.

خزائن. يتطلب مخطط التسخين المشع أن تكون جميع العناصر المضمنة فيه موجودة في هياكل خاصة مجهزة لها. مشعب التوزيع للتدفئة. صمامات الإغلاق ، يجب وضع خطوط الأنابيب في خزانات متعددة ذات تصميم بسيط. كلاهما مدمج في مكانة الجدار ، وخارجي ، لكن في نفس الوقت يختلفان في الوظائف والتطبيق العملي.

تسخين الهواء

جوهرها على النحو التالي. بالمرور من خلال سخان أو مبادل حراري ، يتم تسخين الهواء النقي إلى درجة الحرارة المطلوبة ، وبعد ذلك يتم توفيره لكل غرفة في المنزل من خلال قنوات مثبتة بشكل خاص.

مزايا تسخين الهواء:

- يمكن أن تصل الكفاءة إلى 90٪ ؛

- تدفئة سريعة لجميع الغرف والمطبخ والحمام وما إلى ذلك ؛

- استحالة تكوين فواصل لخطوط الانابيب بسبب نقص المبرد.

مساوئ تسخين الهواء:

- سوء انتقال الحرارة.

- تكلفة عالية للترتيب ؛

- بالنسبة لمصدر الحرارة ، من الضروري تجهيز غرفة إضافية.

هذا النوع من التدفئة مناسب للاستخدام الدوري (على سبيل المثال ، في البلد). إذا كنت تستخدمه لتدفئة المنزل باستمرار ، فسيكون ذلك محفوفًا بتكاليف عالية.
