منفذ تهوية لجهاز البلاط المعدني وتركيبه

صنع وتثبيت غطاء افعل ذلك بنفسك

عند تجميع نموذج غطاء بسيط في المنزل ، يمكنك الاستغناء عن آلات الدرفلة الخاصة ، والأدوات والتركيبات البسيطة كافية.

الأدوات والمواد اللازمة

يجب أن تتكون مجموعة الأدوات اللازمة لتصنيع وتركيب ريشة الرياح من:

• مسطرة معدنية
• علامة
• مطرقة على شكل إسفين
• مقص للمعادن
• الحفر الكهربائية؛
• مشبك خاص
• بندر ورقة
• مغزل.
• مطرقة صغيرة.

من المواد التي سوف تحتاجها:

• ورقة من الورق المقوى
• صفيحة معدنية؛
• طبق معدني؛
• مسامير.
• التمهيدي للمعادن
• صبغ.

الرسومات والرسوم البيانية

يمكن صنع غطاء بسيط مصنوع من الصاج المجلفن بسمك 0.6 - 0.8 مم لأنبوب الطوب المربع أو المستطيل بسهولة باليد. له غطاء هرمي الشكل ومقطع باستخدام نقش من صفيحة واحدة من المعدن.

بالنسبة للمداخن وأعمدة التهوية ذات المقطع العرضي الدائري ، يتم استخدام عاكس TsAGI. لذلك سمي لأنه اختراع من معهد الديناميكا الهوائية المركزي. يمكن أن تكون مصنوعة من صفائح رقيقة من الفولاذ المقاوم للصدأ أو المجلفن.

يمكن أيضًا تثبيت عاكس Grigorovich على مدخنة مستديرة.

حساب الحجم

يجب أن تغطي المدخنة جميع المستويات من نهاية الأنبوب ، وإذا تم تضمين الرأس في التصميم ، فيجب أن يغطي الغطاء أيضًا أسطحه الأفقية.

يجب أن يكون المنتج المستقبلي سهل التثبيت على الأنبوب ، لذلك يجب زيادة طوله وعرضه بمقدار 4-5 مم.

يجب أن تكون الأجنحة بهذا الحجم بحيث تغطي الأسطح الأفقية للرأس.

سير العمل

تتكون عملية تجميع وتركيب الغطاء من الخطوات التالية:

عمل الأنماط من الكرتون حسب الأبعاد المحسوبة.

• نقل ملامحها إلى صفيحة معدنية وقطع مظلة فارغة بمقص معدني.
• وضع قطعة العمل على سطح المكتب مع وضع العلامات ، بحيث يكون أكثر ملاءمة لثني الخطوط الموضحة في الرسم أولاً بخط منقط إلى الزاوية اليمنى ، ثم الخطوط التي تم تمييزها بالحرف "d".
• دحرجة المخروط. يجب تأمين نقطة التوصيل بالمسامير.
• صنع بالتنقيط. يتم رسم ملامح تفاصيل المريلة بالتنقيط وفقًا للنمط الموجود على لوح معدني ومقطع. يتم إجراء الانحناءات على طول حواف العناصر باستخدام ثني الألواح. تستخدم المسامير أيضًا لتوصيل الأجزاء.

• مرفق القوس. يجب أولاً قطعها من الصفائح المعدنية ، ثم لحامها من أحد طرفي المريلة والمظلة. لعلاج بقع اللحام ، يتم استخدام أساس للمعادن.
• غطاء تقليم. جميع أسطح المدخنة مغطاة بطبقتين من الطلاء ، مما يحمي المعدن من التآكل ويمنح المنتج مظهرًا أكثر جمالية.
• تركيب غطاء على رأس ماسورة عادم الدخان. يتم تحديد خيار تركيب المنتج اعتمادًا على نوع الأنبوب. في بعض الحالات ، يتم استخدام البراغي أو وضع مشبك إضافي.

> فيديو التثبيت

تظهر تقنية تصنيع المظلة المستديرة بوضوح في الفيديو:

المواد المستخدمة في عزل أنظمة مجاري التهوية

يوجد حاليًا عدد كبير من السخانات في الإنشاءات والمتاجر المتخصصة ، بما في ذلك تلك المخصصة لمجاري التهوية. من نواح كثيرة ، فهي عالمية ، مما يعني أنه يمكن استخدامها لعزل الأسطح والأشياء المختلفة.

بادئ ذي بدء ، تجدر الإشارة إلى أن المواد يجب أن يكون لها خصائص معينة:

• مواد عالية الجودة
• السلامة من الحرائق. في حالة نشوب حريق ، يجب ألا يصبح الأنبوب الذي يحتوي على عازل "مسارًا" للحريق ، والذي سيتم توجيهه إلى السطح ؛
• تكلفة مادية معتدلة.

كما ذكرنا سابقًا - الخيار الأفضل هو الصوف المعدني. إنها رخيصة للغاية. بالإضافة إلى ذلك ، فإن المادة غير قابلة للاشتعال. ومع ذلك ، هناك بعض عيوب الصوف المعدني. بادئ ذي بدء ، إنها صعوبة التثبيت.

يجب توخي الحذر عند العمل مع الصوف المعدني. تكون المادة خطرة إذا لامست الأنف أو العينين أو أي جزء مكشوف آخر من الجسم.

بالنسبة للأداء ، تجدر الإشارة إلى أنه بمرور الوقت ، يتكتل الصوف القطني. وهذا يعني أن الفجوات تتشكل على الأنبوب. هذا هو المكان الذي سيبدأ فيه التكثيف بالتجمع.

يعتبر الستايروفوم بديلاً للصوف المعدني. بالنسبة للصحة ، فهي لا تشكل أي خطر. من السهل جدًا تثبيته بنفسك. للبيع يوجد عازل رغوي يتكون من جزأين نصف دائريين. يتم وضعه على أنبوب. يتم تثبيت المادة بمفاصل مسننة. بمرور الوقت ، لا تفقد الرغوة خصائصها ، حتى لو تذبذبت درجة الحرارة بشكل كبير. العيب الوحيد للبوليسترين هو القابلية للاشتعال وإطلاق المواد السامة عند تسخينها.

ما نوع العزل للعمل - فقط صاحب المنزل هو الذي يقرر

من المهم أن يعطي العمل المنجز نتيجة إيجابية. تتمثل المهمة الرئيسية أثناء العزل في منع ظهور المكثفات في مجرى التهوية ، وكذلك زيادة عمر المواد

من الأفضل تكليف متخصص بتصميم وعزل مجاري التهوية. ومع ذلك ، تجدر الإشارة إلى أنه يمكنك عمل العزل بنفسك. كما هو الحال مع أي وظيفة ، الدقة هي المفتاح هنا. من غير المقبول ترك فجوات على الأنبوب. هذا هو المكان الذي تبدأ فيه الرطوبة بالظهور. بالإضافة إلى ذلك ، من الضروري مراعاة ميزات بعض المواد ، مثل الصوف المعدني. تعتمد جودة نظام التهوية بالكامل على الأداء الصحيح للعمل.

نصائح وحيل للاختيار

عند اختيار تصميم غطاء المحرك ، يجب على المرء أن يأخذ في الاعتبار المواد التي صنعت منها المدخنة ونوع الوقود المستخدم لتشغيل المدفأة.

ويرجع ذلك إلى اختلاف درجات حرارة غازات المداخن وكفاءة السخان:

• بالنسبة لفرن من الطوب مع مدخنة مربعة أو مستطيلة ، مصنوعة أيضًا من الطوب ، فإن غطاء خاص مناسب - عاكس. من سمات المداخن من هذا الشكل خطر الاضطراب الذي يؤدي إلى تفاقم السحب. بالإضافة إلى ذلك ، يتم ترسيب المزيد من السخام والسخام والغبار على الأسطح الخشنة للطوب ، مما يؤدي إلى تضييق خلوص الأنابيب ، مما قد يضعف الجر بشكل كبير ، حتى التوقف الكامل. سيحمي العاكس جدران المدخنة من الرطوبة الزائدة ، مما يقلل من التصاق منتجات الاحتراق ويعمل كمعزز للسحب. سيخلق فراغًا في الجزء العلوي من القناة ويسهل تدفق الهواء من الفرن ؛
• عادة ما تكون غلايات الوقود الصلب مجهزة بأنابيب سيراميك أو مداخن من "ساندويتش" - أنابيب ذات جدار مزدوج. تتميز بسطح أكثر نعومة من هياكل الطوب ، ومجهزة بمجمع مكثفات ، حيث يتم تصريف المكثفات وهطول الأمطار ، بحيث يكون لديها رواسب أقل بكثير من السخام على الجدران الداخلية. يعتمد استقرار الدفع لمثل هذه الغلايات على ارتفاع المدخنة. إذا لم تقم بتنظيم مشروع إجباري ، فأنت بحاجة إلى تثبيت أنبوب عالي جدًا (يصل إلى 8 أمتار). عند تثبيت عاكس ، يمكن تقليل ارتفاع المدخنة بنسبة 15-25٪ ، بينما يظل الثبات وقوة الجر عند نفس المستوى ، وسيكون تركيب هيكل أنبوب مخفض أقل صعوبة. في حالة وجود غلاية ، يعتمد تشغيلها على مبدأ الانحلال الحراري ، من الأفضل تثبيت غطاء بفوهة مفتوحة على أنبوب المدخنة. ستكون قادرة على حماية القناة من الحطام وهطول الأمطار ، لكنها لن تصبح عقبة أمام خروج دخان درجات الحرارة المنخفضة ؛
• بالنسبة لغلايات الغاز والديزل ، يوصى أيضًا باستخدام غطاء بفوهة مفتوحة.في نفوسهم ، يتم تنفيذ المسودة بالقوة ، لذلك ليست هناك حاجة لتقوية المسودة بمساعدة مدخنة - عاكس.

هل أحتاج إلى وضع غطاء للتوصية

فيما يتعلق بتركيب المظلات على المداخن ، وضعت لوائح الدول المختلفة متطلبات مختلفة. على سبيل المثال ، في الدول الأوروبية ، يُسمح بتركيب الفوهات فقط على قنوات التهوية ، وفي المداخن يُمنع منعًا باتًا. في أوكرانيا ، لا يمكن وضع أغطية على الأنابيب المتصلة بغلايات الغاز. لا يوجد حظر مباشر في الاتحاد الروسي وبيلاروسيا ، لكن صياغة SNiP غامضة للغاية:

"يجب ألا تتداخل العاكسات والمظلات والفوهات الأخرى الموجودة على المداخن مع الخروج الحر لمنتجات الاحتراق."

في هذه المدخنة ، تمر الانبعاثات عبر أنبوب عبر ولا تواجه عقبات

نقترح تناول الموضوع من وجهة نظر الأمان والتطبيق العملي ، وعندها فقط نفكر في الجمال. قبل عمل غطاء المدخنة ورفعها ، ضع في اعتبارك التوصيات التالية:

1. الأنابيب الفولاذية المستديرة التي تزيل الدخان من الغلايات عالية الكفاءة بكفاءة تزيد عن 85٪ لا يمكن تغطيتها بالفطر التقليدي. استخدم فوهة مخروطية على شكل فوهة مفتوحة ، والتي لن تتجمد في أي صقيع.
2. يمكن حماية مدخنة من الطوب بدون إدخالات ، متصلة بمولد حراري عالي الكفاءة ، بفوهة على شكل غطاء مع أنبوب يمر عبرها ، كما هو موضح في الصورة.
3. يُسمح بتركيب المظلات على قنوات رأسية من الأفران وغلايات TT. من أجل أن يؤدي الحاجب الحديدي وظيفة الحماية على المدخنة لفترة طويلة ، قم بتوفير لوحة من الفولاذ المقاوم للصدأ بالداخل.
4. من المستحسن جدًا تركيب أغطية الجملون أو الفخذ على كتل المداخن المصنوعة من الطوب ومجهزة بفتحات جانبية. الهدف هو إغلاق الجزء العلوي من البناء من هطول الأمطار والرياح ، دون لمس منافذ الغاز على الجانبين.

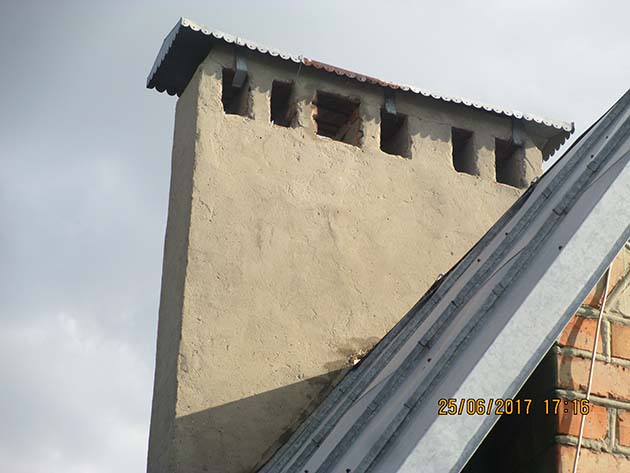

يُلاحظ هنا أن الغطاء لا يمنع الدخان من التسرب عبر الفتحات الجانبية ، ولكن على مدار 15 عامًا من التشغيل ، أصبح الحديد فوق أنبوب الغاز صدئًا

لحماية كتلة من الطوب حيث تكون أنابيب العادم والمدخنة مفتوحة من الأعلى ، اطلب أو اصنع صندوقًا به عدة أنابيب يتم إدخالها في هذه القنوات. ضع الفطريات العادية أعلى منافذ التهوية ، وفوهات مخروطية على فتحات الغاز ، كما هو موضح في الصورة.

تم تجهيز قنوات العادم والغاز بفوهات مختلفة

منفذ تهوية للبلاط المعدني والألواح الجانبية

عند بناء وإصلاح منزل خاص ، تحتاج إلى التفكير في جميع الجوانب ، من بينها تنظيم دوران الهواء والعادم. من تركيب وتصميم منفذ التهوية للبلاط المعدني والألواح الجانبية يعتمد على:

• فعالية إزالة الروائح الراكدة الكريهة ؛
• قوة السحب الجوي في النظام ؛
• حماية الطبقة العازلة للحرارة والعوارض الخشبية من الرطوبة ؛
• متانة عناصر التسقيف.

يخضع سطح البلاط المعدني لتغيرات مفاجئة في درجات الحرارة ، بسبب التكثيف والجليد الذي يظهر تحته. يمكن أن تتسبب الرياح أيضًا في دخول الماء تحت الملاءات. إنه يدمر العزل تدريجياً ، مما يزيد من سوء العزل الحراري للمنزل بأكمله. كما أنها تلحق الضرر بالصندوق والعوارض الخشبية ومثبتات السقف.

افعل ذلك بنفسك التصنيع والتركيب

يمكن صنع غطاء سقف لتهوية السقف في المنزل باستخدام الأدوات والمواد المتاحة. للقيام بذلك ، يكفي أن تأخذ أنبوبين معدنيين (بقطر أكبر وأصغر) ، وقرص مسطح ، وآلة لحام.

يتم اختيار مادة البداية حسب حجم القناة. يتطلب تركيب الفطريات التدخل ليس فقط في التهوية ، ولكن أيضًا في سطح المبنى. يتم قطع فتحة في فطيرة السقف يتم من خلالها إخراج الأنبوب. يتم تثبيت الفطر على الجزء العلوي من أنبوب الهواء هذا.

اختيار المواد

لا يتم تحديد عمر خدمة غطاء السقف فقط من خلال جودة التركيب ، ولكن أيضًا من خلال اختيار المواد اللازمة لتصنيعها في المنزل.عند التحضير للعمل ، ضع في اعتبارك ما يلي:

• يجب أن يكون الأنبوب الرئيسي مصنوعًا من البلاستيك البوليمر أو الفولاذ المقاوم للصدأ ؛
• من الأفضل صنع أغطية التهوية من البلاستيك (ستؤدي درجات الحرارة المرتفعة إلى تغيير في التكوين) ؛
• اختر السحابات المصنوعة من الألومنيوم والفولاذ المقاوم للصدأ (لا تتآكل) ؛
• استبعاد الخشب والطوب الرملي والجير والفولاذ الأسود والأسمنت الأسبستي كمواد أولية (تتلف بسرعة).

حساب الأبعاد

يتم تركيب شفاطات العادم في سطح المبنى مع الاستبعاد التام لإمكانية دخول الدخان من فرن العمل إليها. يتم أخذ القسم الداخلي للفطر في الاعتبار: يجب ألا يقل عن قسم قناة التوريد. على سبيل المثال ، يبلغ قطر المداخن 30 سم ، ثم يجب أن يكون المقطع العرضي للغطاء هو نفسه. يجب أن يرتفع الغطاء المركب على منحدر السقف بأكثر من 20 سم ، وعند استخدام السقف كمنطقة ترفيهية ، يتم رفع الأنبوب بمقدار 2 - 2.5 متر.

تركيب الميزات

يشتمل نظام التهوية المثالي على العديد من الممرات الهوائية التي تخرج في اتجاه رأسي تمامًا دون انحناءات أفقية. عند تثبيت منفذ تهوية ، يتم ملاحظة خوارزمية الإجراءات التالية:

1. يتم قطع فتحة في سقف المبنى (لهذا الغرض ، يتم استخدام مقص معدني أو منشار ترددي) ، يتم تثبيت حشية معدنية فوقه ، ومختومة مسبقًا بمادة مانعة للتسرب سائلة. الحشية متصلة بمسامير.
2. يتم تثبيت محول خاص على الحشية ، والذي سيستمر في حماية المنفذ من اختراق الترسيب وإصلاح الغطاء.
3. يتم تثبيت الفطر داخل المحول ، ويتم إدخاله في أنبوب مجرى الهواء ، ويتم تثبيته بمسامير وصواميل.
4. باستخدام مستوى المبنى ، يتم فحص عمودي الفطريات المثبتة.

أخطاء محتملة

الخطأ الأكثر شيوعًا عند تركيب الفطريات هو نقص العزل في مجرى التهوية والمنتج نفسه. غالبًا ما يستخدم صوف البازلت كمسخن ، ويتم تثبيت أسطوانة من الفولاذ المقاوم للصدأ في الأعلى. خيار آخر هو تغطية القناة برغوة البناء. عند تثبيت غطاء العادم ، من الممكن حدوث أخطاء أخرى:

• لا يتم إغلاق المفاصل بوسائل خاصة ؛
• تستخدم المواد المسببة للتآكل كمواد لمجاري التهوية ؛
• يتم توصيل الأنابيب التي تخرج من الغرف على مستويات مختلفة في ممر واحد ؛
• يتم اختيار مكان غير مناسب للفطر.

فطر التهوية - منتج معدني أو بلاستيكي يشبه عيش الغراب ويتم تثبيته على سطح المبنى. إنه يحمي أنبوب مخرج مجرى الهواء من هطول الأمطار ، ويعزز السحب في التهوية (يزيل الهواء الملوث وثاني أكسيد الكربون والغازات الأخرى).

التثبيت الذاتي لغطاء التهوية ليس بالأمر الصعب. الشيء الرئيسي هو اتباع قواعد التثبيت واختيار فطر عادم عالي الجودة. يمكنك استخدام تصميم مصنع جاهز أو صنع فطر تنفيس بيديك. الحساب الصحيح للأبعاد واختيار المواد المناسبة هو مفتاح التهوية الفعالة ، والتي ستوفر مناخًا محليًا صحيًا ومريحًا في الغرفة.

تركيب منفذ تهوية فيلب.

شاهد هذا الفيديو على موقع يوتيوب

ميزات التصميم

غطاء المدخنة هو جهاز مصمم لحماية المدخنة من الرطوبة. يمكن أن يكون مظهر هذه الأقنعة مختلفًا ، والذي يعتمد على تفضيلات صاحب المنزل وعلى تكوين الأنبوب.

تضمن:

• المظلة - الحماية من هطول الأمطار والأجسام الغريبة واختراق الطيور ، مثبتة على الجزء العلوي من الغطاء ، ويكون مظهرها في شكل هرم أو مخروط أو يتوافق مع أشكال هندسية أخرى ؛
• المريلة - جزء من الغطاء المسؤول عن حماية الجزء العلوي من الأنبوب من المياه المتدفقة من المظلة. عادة ، يتم تثبيت هذا العنصر عند تجهيز أنبوب مستطيل أو مربع.نتيجة لذلك ، يتم ضمان زيادة عمر خدمة المدخنة ، حيث من الممكن القضاء عمليًا على احتمال التآكل والفطريات ؛
• الأقواس - السحابات ، وهي عبارة عن شرائط معدنية تسمح لك بتوصيل الواقي والمئزر. يتم إجراء التثبيت المباشر في هذه الحالة من خلال استخدام اللحام.

تذكر! من الممكن تمامًا تجميع غطاء المدخنة بنفسك ، ولكن فقط إذا كنت ترغب في تثبيت ريشة طقس بسيطة إلى حد ما. تعتبر النماذج الأكثر تعقيدًا من حيث ميزات التصميم أكثر ربحية عند الطلب أو الشراء.

إذا كان لديك خيار ، فمن الأفضل إعطاء الأفضلية لتلك الطرز المزودة بغطاء مفتوح. سيسمح ذلك بإجراء فحص وقائي للمدخنة وتنظيفها دون أي مشاكل ، وهو ما يرتبط براحة الوصول.

لا يمكن صنع غطاء المدخنة طويل الأمد إلا من الحديد المقاوم للتآكل: الفولاذ المجلفن والألمنيوم والنحاس. في الحالة الأخيرة ، يكون للمعدن المقترح طابع زخرفي واضح ، لأن اللعب في الشمس يمكن أن يمنح منزلك بعض الاحترام.

وضعوا غطاء على أنبوب المدخنة لإطفاء الشرر. هذا هو أحد أغراضه. لذلك ، يجب أن تكون جودة الحديد جيدة ، وبالتالي لن تحترق لفترة طويلة.

افعل ذلك بنفسك الفطريات على أنبوب المدخنة

العمل التحضيري

قبل البدء في العمل ، قم بإعداد الأدوات والمواد الاستهلاكية اللازمة:

• مطرقة مطاطية أو خشبية
• صفائح معدنية (سمك - 10 مم) ؛
• مقص معدني
• علامة لون يتناقض مع المعدن المختار ؛
• مسطرة؛
• الزاوية المعدنية (الطول - 1 م ، العرض - 0.5 م) ؛
• زوج من القفازات للحماية والراحة أثناء عملية التجميع.

قبل البدء في العمل ، قم بأخذ قياسات المدخنة. إذا كان هناك العديد من منافذ الهواء / الدخان على السطح ، فيجب أخذ القياسات من كل منها على حدة. يجب وضع الغطاء على الأنبوب بدون جهد ، وجعل قاعدة الفطر بهامش قطره 4-5 سم - لن تسمح الإجراءات الوقائية بتراكم الغازات والدخان تحت غطاء الفطريات ، مما يخلق "منطقة ميتة". تشكل ملاءمة القاعدة للمدخنة سدادة حرارية تمنع إطلاق الغازات.

خيارات الفطريات

إجراء

نصيحة: قبل أن تصنع فطرًا على أنبوب بيديك ، نوصي بإعداد رسم على الورق المقوى ، وتجربة قطعة فارغة.

تابع وفقًا للمخطط التالي.

1. خذ لوحًا من المعدن ، وقم بقياس مستطيل بالحجم المطلوب ، وقم بقطعه.
2. اصنع فراغًا للغطاء على شكل دائرة بحافة مقطوعة - قم بقص دائرة من مستطيل ، وقطع زاوية 45 درجة إلى المركز.
3. ثني حواف اللوح بمطرقة (المحيط اختياري ، وجوانب زاوية المثلث المقطوع مطلوبة).
4. امنح قطعة العمل منحنى مائلًا - استخدم زاوية طاولة العمل أو سطحًا مستويًا ثابتًا لزاوية الحديد.
5. قم بتوصيل الفراغات على طول خطوط الطي ، ومعالجة بمطرقة.
6. قم بتصحيح أخطاء الشكل عن طريق إعادة تحريك قطعة العمل على سطح مستو - الغطاء جاهز. ربط حواف العناصر مع تداخل
7. قم بقص مستطيل للقاعدة (احسب الطول بأخذ قياسات من الأنبوب ، اترك بضعة سنتيمترات في الاحتياطي) ، قم بمعالجة النهايات بمطرقة. أعط اللوحة شكل أسطوانة ، قم بتوصيل الأطراف.
8. اقطع 3-4 أرجل من بقايا المعدن ، وقم بطي الألواح إلى نصفين. حفر ثقوب في نهايات الساقين ، والانحناء من الأسفل.
9. حفر ثقوب في القبعة على مسافة متساوية ، وإرفاق الساقين بالمسامير.
10. جرب القبعة على القاعدة ، ضع علامة على أماكن المسامير بعلامة. حفر ثقوب ، إصلاح الهيكل بالمسامير.

نصيحة: قبل التجميع النهائي ، تحقق من تساوي الغطاء - ضع المخروط على سطح مستو (يجب أن تتناسب الحواف بإحكام ، دون تورم أو تجاعيد).إذا تم التخطيط لطلاء المنتج ، فقبل التجميع ، نظف قطعة العمل ، وقم بتجهيزها ، وافتحها بمركب مضاد للتآكل و 2-3 طبقات من الطلاء الخارجي.

إذا قدم لك نموذج المدخنة هذا ، فيمكنك تجربة يدك في تصميمات أكثر تعقيدًا. التناسق هو مفتاح النجاح. من السهل أن تصنع فطرًا بمفردك ، لضمان الراحة والأمان في المنزل - جربها.

لماذا تعزل أنابيب التهوية

يعرف الكثير من الناس كلمة مثل المكثفات. إذا لم يكن أنبوب التهوية معزولاً ، فمن المؤكد أن المكثف سوف يتجمع من الداخل. علاوة على ذلك ، سوف يتدفق الماء عبر الأنبوب ، ثم على طول الجدران إلى الغرفة. في هذه الحالة ، يمكن أن تكون العواقب واضحة: تبدأ الجدران بالترطيب ، وتشكل الفطريات والعفن ، وينهار الجص. في النهاية ، ستظهر خطوط من مجرى التهوية.

اعتمادًا على ما تتكون منه قناة التهوية ، تعتمد درجة تكوين المكثفات. على سبيل المثال ، يمكن أن يتلف أنبوب التهوية المعدني المجلفن بسرعة في حالة كسر الطلاء. التآكل سوف يدمر المعدن. في الوقت نفسه ، لا تغير أنابيب الألومنيوم أو PVC صفاتها تحت تأثير المكثفات.

وهذه ليست نهاية المشاكل التي يمكن أن يسببها التكثيف. في فصل الشتاء ، تبدأ الرطوبة في التحول إلى جليد في تلك المناطق التي يوجد بها أنبوب التهوية في الخارج. في الوقت الذي توجد فيه صقيع شديد في الشارع ، في غضون أيام قليلة فقط ، يمكن أن يتجمد أنبوب يبلغ قطره 15 سم تمامًا. وفقًا لذلك ، لن يتم توفير تهوية.

إذن ، من أين تأتي الرطوبة (المكثفات) في مجرى التهوية؟ هناك سببان للتكثف:

• الترطيب الاصطناعي للهواء في الغرفة. تظهر الرطوبة عند غسل الأطباق والأرضيات والغسيل والطبخ. ومع ذلك ، لا تعمل هذه القاعدة في المباني الصناعية ؛
• رطوبة الأرصاد الجوية. اتضح أنه كلما ارتفعت درجة حرارة الهواء ، زادت الرطوبة التي يمكنه الاحتفاظ بها.

الرطوبة 100٪ هي الحد الأقصى لمستوى الماء في الغلاف الجوي عند تكوين البخار. ولكن بمجرد تغير درجة الحرارة ، تتغير الرطوبة. إذا كان هناك تبريد قوي ، فيمكن أن تصل الرطوبة إلى 100 بالمائة. ثم يبدأ الماء بالتكثف على السطح الذي تكون درجة حرارته أقل. في هذه الحالة ، سوف يتجمع المكثف في قناة التهوية.

على المستوى الصناعي ، غالبًا ما يتم تنفيذ نظام تهوية قسري. إنه يخلق تدفق هواء عالي السرعة. يستخدم هذا النظام لإزالة الروائح الضارة والغبار والدخان. هذا يخلق الكثير من الضوضاء في النظام. لذلك ، في الإنتاج ، غالبًا ما تكون التهوية معزولة حرارياً لتقليل حجم نظام التهوية.

أصناف

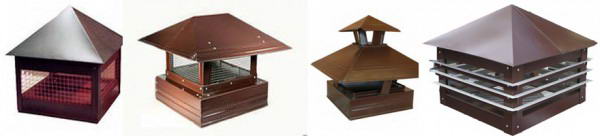

تجبر وفرة أشكال وأنواع المداخن الشركات المصنعة على إنتاج أغطية من مختلف الأشكال والأنماط والأحجام. يوجد في متاجر البناء منتجات من الأنواع التالية:

• الفلوت القياسي. مظلتها عبارة عن هرم مصنوع من الصفائح المعدنية ، مربوط بمئزر بالتنقيط مع أقواس.
• ريشة رياح ذات أربعة منحدرات. الجزء العلوي من هذه النماذج يشبه سقف الورك. كقاعدة عامة ، يتم استخدامها لأنابيب الطوب المستطيلة.
• ريشة رياح مع مظلة نصف دائرية. يتم استخدامه للتركيب على أسطح المنازل ذات الطراز الأوروبي. من وجهة نظر زيادة الجر ، تتميز بكفاءتها المنخفضة ، ومع ذلك ، فهي تبدو جميلة على منحدر.
• قارورة مسطحة. وهي مجهزة بمظلة مستطيلة مسطحة تستخدم للمباني بأسلوب التبسيط والحديث. لا يسمح الغطاء المسطح للغطاء بتدحرج الثلج ، وهذا هو السبب في أن أقواس مثل هذه الطرز تواجه حمولة متزايدة ، وأحيانًا تكون مشوهة.
• ريشة طقس مستديرة مع مظلة على شكل مخروط.يتم استخدامها لحماية الأنابيب الدائرية المصنوعة من الفولاذ المقاوم للصدأ ؛ مثل هذه النماذج غير مزودة بقطارة.

ملحوظة! يتم تزويد دوارات بعناصر وظيفية إضافية: مخمدات ، أسقف مزدوجة ، أبواب قابلة للطي. لا تنجرف في التفاصيل الدقيقة ، لأن الشيء الرئيسي في اختيار العاكس هو المتانة والكفاءة

يمكن أن يتسبب الشكل الخاطئ في حدوث ضوضاء أو اهتزاز في الأنبوب.

مبدأ عمل الفطر على الأنبوب

يصطدم تدفق الهواء بجدران الأسطوانة العلوية ، وينحني حولها. ينزلق الهواء النفاث فوق سطح الفطر ، يندفع لأعلى - يتم امتصاص الدخان الموجود في الأنبوب وإزالته. يتحرك الهواء الموجود في المدخنة بشكل أكثر كثافة - يزداد السحب.

قد لا تتحرك تيارات الرياح في اتجاه أفقي ، ولكن عموديًا أو بزاوية ، ولكن ريشة الطقس ستعمل في هذه الحالة أيضًا: سوف تخترق تدفقات الهواء إلى الأسطوانة العليا من خلال الفجوة ، وتحمل الدخان بعيدًا. الاستثناء هو اتجاه الريح: ستظهر دوامات صغيرة تحت الغطاء ، مما يؤدي إلى إبطاء خروج الدخان.

يجب أن يبرز غطاء الفطر خارج حواف الأنبوب

شكل البناء

يحدد الغرض من التثبيت اختيار التصميم - يمكن أن يكون الفطر الموجود على أنبوب التهوية على شكل غطاء ، مظلة. هناك نوعان آخران هما القطارات ومنافذ المياه. أشكال المظلات والأغطية تحمي فتحة المدخنة من التهطال والغبار. تعمل القطارات ومنافذ المياه على تحديد الرطوبة المتدفقة ، مما يمنعها من دخول المبنى ، وتمنع الأجزاء العلوية للمدخنة من التجمد في الشتاء.

اختيار المواد

الفطر مصنوع من المعدن (ملون ، أسود) ويختلف في سمكه وجود عناصر زخرفية مزورة. الخيار الأكثر شيوعًا هو منتج مصنوع من الصفائح المجلفنة. يتيح لك التصميم الوحدوي صنع مثل هذه الفطريات على أنبوب المدخنة بيديك في غضون ساعة ونصف ، إذا كانت لديك خبرة - في غضون 10 دقائق. يمكن تحسين المنتج بالطلاء في الظل المتناغم مع لون السقف.

اتبع تكافؤ الأشكال ، فالنتيجة تعتمد عليها

الفولاذ الأسود مادة باهظة الثمن ، لكنها تبدو متواضعة بسبب اللون ، لذا فإن النماذج الفولاذية لريش الطقس مزينة بعناصر مزورة. عيب المنتجات الفولاذية هو الكتلة الكبيرة ، وبالتالي فإن هذا الخيار غير مناسب لكل سقف.

يوجد في السوق فطريات مصنوعة من سبائك الصلب والنحاس والقوة - بالإضافة إلى التكلفة العالية - ناقص. لذلك ، فإن الطلب على هذه النماذج محدود.

إن اختيار مادة للفطر هو بالأحرى مسألة إمكانيات مادية ، لأن الوظيفة تعتمد على هيكل الهيكل. يعد شراء منتج نهائي قرارًا سريعًا ، ولكن إذا كنت ترغب في صنع فطريات بنفسك ، فلن يكون ذلك صعبًا. دعونا نتعامل مع خوارزمية الإجراءات.

سوف تساعد اللوحة على إضافة الأصالة

مهوية سقف مائلة

يتم استخدام مهوية السقف المنحدرة لتهوية السندرات (تحت مساحة السطح). وتضمن متانة المواد العازلة. تفقد المواد العازلة خصائصها بسبب الرطوبة والعمليات الطبيعية. أيضًا ، ستوفر مهوية السقف تهوية لمساحة السقف ، بالإضافة إلى تهوية طبيعية ، وتزيل الروائح الكريهة. يتم تركيب جهاز التهوية على السطح على مسافة 50-80 سم من الحافة (على النحو الموصى به) على السطح مع منحدر بنسبة 25 بالمائة. يمكن استخدامها مع البلاط البيتوميني ومباشرة مع البلاط المعدني.

تكنولوجيا تركيب أنابيب السقف

قبل إنشاء مخرج أنبوب التهوية ، من الضروري استكمال تركيب المرافق الداخلية وإصلاح مجاري الهواء. تعتمد قائمة الأدوات اللازمة على نوع مادة التسقيف وقد تشمل إزميل ومقصات معدنية وحفر ومنشار بانورامي. بالإضافة إلى ذلك ، ستحتاج إلى مستوى المبنى للتحكم في الموقع الصحيح لأنبوب التهوية وعلامة لوضع العلامات.

مراحل تركيب مجمع الممر

من الأنسب إحضار الأنبوب إلى السطح من خلال الأسقف باستخدام التصميم الجاهز لتجميع الممر ، والذي يتم تثبيته على النحو التالي:

• تحديد موقع تثبيت عنصر المرور على السطح ، مع مراعاة ميزات تصميمه ومتطلبات SNiP ؛
• حدد الخطوط العريضة حيث سيتم وضع أنبوب التهوية ، وقم بقطع فتحة بالقطر المطلوب في السقف ، واختيار الأداة والطريقة اعتمادًا على المادة المستخدمة ؛
• بنفس الطريقة ، يتم عمل ثقوب في العزل المائي والعزل ؛
• حدد موضع عقدة المرور وفقًا للقالب وحفر عددًا من الثقوب لتثبيت مسامير التنصت الذاتية ؛
• تنظيف سطح السقف من الغبار والأوساخ والرطوبة ؛
• ضع طبقة من المادة المانعة للتسرب على السطح السفلي للحشية وضعها في المكان المخصص ؛
• يتم تثبيت عنصر مرور على الحشية ويتم تثبيته بمسامير ذاتية التنصت ؛
• يتم إدخال أنبوب التهوية في مجموعة الممر ، ثم يتم فحص عمودي موقعه وتثبيته بمسامير.

تصميم وحدة المرور لمخرج أنبوب التهوية إلى السطح

بعد تثبيت أنبوب التهوية على السطح ، تحقق من إحكام قاعدة عنصر المرور: يجب ضغطه على السطح بطريقة يتم بها إزالة المادة المانعة للتسرب الزائدة من تحت حشية الهيكل. بالإضافة إلى ذلك ، من جانب العلية ، يجب إغلاق مخرج مجرى الهواء إلى السطح.

أجهزة إضافية

لحماية مجاري الهواء من الحطام والرطوبة الجوية ، يتم استخدام غطاء على أنبوب التهوية ، مما يمنعه من الانسداد ويزيد من عمره التشغيلي. تتكون عادة من الأجزاء التالية:

• أغطية على شكل مظلة تحمي من هطول الأمطار ؛
• يستخدم القطارة لتحويل المياه المتدفقة من الأعلى.

غطاء لأنبوب التهوية

بالإضافة إلى أنبوب التهوية ، يمكن تركيب أجهزة تهوية على السطح ، والتي توفر دوران الهواء بين طبقة العزل الحراري والغطاء الخارجي للسقف. إنها ضرورية إذا تجاوز طول المنحدر 3 أمتار وكان المسودة الطبيعية غير كافية. من أجل التشغيل الفعال لأجهزة التهوية ، من الضروري توفير إمكانية تدفق الهواء والتركيب الصحيح للشبكة المضادة على كامل منطقة منحدر السقف.

مهوية السقف

مع الاختيار الصحيح لموقع مخرج أنبوب التهوية على السطح ، ومراعاة تكنولوجيا تركيبه واستخدام أجهزة إضافية ، يكفي ببساطة ضمان الحركة المثلى للكتل الهوائية في النظام وإنشاء مناخ محلي مريح في الغرفة.

الأنواع والشكل والتصاميم

اعتمادًا على الغرفة التي يتم فيها تثبيت الفطريات ، يتم اختيار نوع البناء التقليدي أو المقاوم للحرارة. القبعات العادية مناسبة للحمام والمرحاض والمطبخ ومنطقة الطابق السفلي والقبو. يتم تركيب الفطريات المقاومة للحرارة على أنابيب معرضة للحرارة ويتم تركيبها في منطقة المرجل.

يحدد حجم الغاز الذي يتم إزالته من الغرفة حجم القناة ، الفطريات. تختلف أقطار الهياكل ، فهي تتراوح من 1-3 سم ، ويتكون أبسط خيار من أنبوب ومظلة مصنوعة من الصفائح المعدنية. النماذج الأكثر تكلفة عملية وجمالية وتتضمن مجموعة أكبر من العناصر (زجاج للرطوبة الزائدة ، مادة عازلة للحرارة). يتم تثبيت كلا النوعين من فطريات التهوية على السطح ، ويتم تثبيتهما بمشابك.

أنواع الفطريات وأشكالها

كيفية صنع قناع

بادئ ذي بدء ، تحتاج إلى معرفة الأبعاد الخارجية للرأس حيث تخطط لتركيب المظلة ، ثم رسم رسم يدوي يصور التصميم المستقبلي. لتطويره ، استخدم قواعد بسيطة:

• يجب أن تكون أبعاد المنتج أو قطره أكبر بمقدار 10 سم من أبعاد الأنبوب بحيث تبرز الحواف بمقدار 50 مم من جميع الجوانب ؛
• زاوية ميل المنحدرات - من 30 إلى 45 درجة ؛

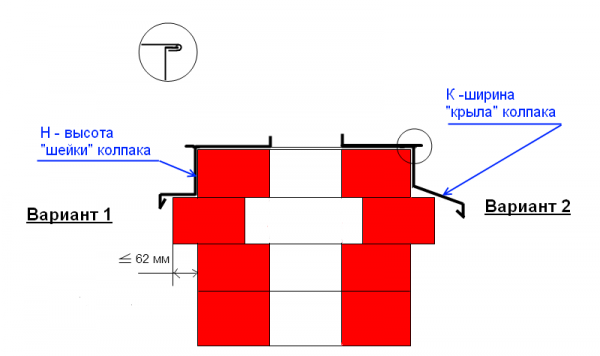

• الحد الأدنى للارتفاع من المدخنة إلى الفطريات 100 مم كما هو موضح في الرسم.

بالإضافة إلى المظلة التقليدية ، هناك خيارات تصميم أخرى - عاكس الضوء وريشة الطقس الدوارة - "المتملق". الأول يسمح لك بالفعل بزيادة الدفع بسبب ضغط الرياح ، مما يخلق خلخلة داخل الجسم الأسطواني ، حيث تخرج قناة الدخان. لكن في الطقس الهادئ ، لا يفقد هذا الجهاز مزاياه فحسب ، بل يؤدي أيضًا إلى تفاقم قوة الجر في الأنبوب ، مما يخلق مقاومة متزايدة عند خروج منتجات الاحتراق.

مخطط العاكس

كمرجع. يتم إنشاء نفس التأثير بواسطة فوهات كروية دوارة ، يظهر مثالها في الصورة.

الفوهة جميلة ولكنها ليست فعالة جدا

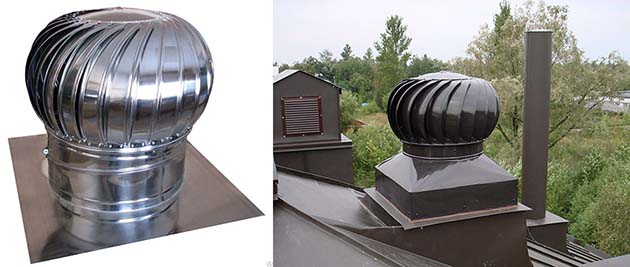

سميت ريشة الطقس شبه الأسطوانية ، المجمعة من عدة أقسام وتدور على محمل خاص ، بـ "المتملق" نظرًا لقدرتها على الدوران مع الريح. إذا لم يكن الأمر يتعلق بالسعر المرتفع والموثوقية المشكوك فيها للمحمل ، فسيكون غطاءً مثاليًا لأي مدخنة مستديرة ، لأنه يحمي الفم بنجاح من النفخ وهطول الأمطار.

يتم استخدام مواد مختلفة لتصنيع أقنعة المداخن - ألواح الصلب المطلية بالزنك والبوليمر والفولاذ المقاوم للصدأ وحتى النحاس. لعمل غطاء على أنبوب بيديك ، نوصي بالخيارين الأولين - المعدن المجلفن أو المطلي بسمك لا يقل عن 0.5 مم.

صنع مظلة مستديرة بسيطة

لأداء هذا العمل ، ستحتاج إلى أدوات عادية - مقص معدني ، ومثقاب ، ومطرقة ، وجهاز لتثبيت المسامير. بعد تحديد الحجم المطلوب للفطر ، تابع بالترتيب التالي:

1. قم بربط مسامير ملولبة ذاتي التنصت في اللوح الخشبي على مسافة تساوي نصف قطر المنتج زائد 15 مم. احصل على بوصلة مرتجلة ، يمكنك من خلالها تحديد مركز الدائرة على المعدن ورسم مخططها الخارجي.
2. قم بقص قطعة العمل بالمقص ، ثم ارسم قطاعًا بطول قوس يبلغ حوالي 120 مم (الشكل يشبه القطعة الأولى من الكعكة المستديرة).
3. اقطع هذا الإسفين ، ثم قم بمحاذاة الحواف الخارجية للدائرة بقوة وثبتها في ملزمة.
4. حفر 3 ثقوب على طول التماس الناتج وتوصيل أطراف الجزء بالمسامير أو مسامير M4 بالمكسرات. الجزء العلوي من ريشة الريح جاهز.

رسم دائرة (يسار) وربط حواف الفطر (يمين)

أرجل الفطر والياقة المحيطة بالأنبوب مصنوعة من شرائح فولاذية مصنوعة عن طريق ثني صفيحة رقيقة 2-3 مرات. يتم إرفاق هذه الأجزاء أيضًا بالمظلة بمسامير ، وهو ما يوضحه السيد بوضوح في الفيديو:

ريشة الطقس الجملون

لتصنيع هذا النوع من الأغطية ، يُنصح باستخدام آلة - آلة ثني أو الاتصال بالورشة المناسبة لهذه الخدمة. في الحالات القصوى ، سيكون عليك ثني العناصر يدويًا على طول الخط ، والنقر برفق على المعدن بمطرقة مطاطية على كتلة خشبية.

كما في الإصدار السابق ، فإن الخطوة الأولى هي إزالة الأبعاد الخارجية لمدخنة الطوب ، ثم حساب النموذج ورسمه ، كما هو موضح في الرسم. فيما يلي الصيغ لتحديد طول جوانب العناصر ، اعتمادًا على الأبعاد الأولية للأنبوب وارتفاع ريشة الريح.

نصيحة. من الأفضل القيام بالجزء السفلي ، الذي يحيط بفتحة قناة الدخان ، في شكل مقطع جانبي على شكل حرف Z بزاوية 90 درجة ، والذي "يجلس" لاحقًا فوق الرأس. ثم يتم توصيل هذه الملامح في إطار واحد بمسامير.

تجميع الإطار وتركيب الرفوف في الزوايا

عملية تجميع الغطاء بيديك بسيطة للغاية - تحتاج إلى قطع المعدن وفقًا للرسم ، والانحناء على طول الخطوط المتقطعة وتوصيل الأجزاء بالمسامير. كأرفف صلبة ، يُقترح أخذ زوايا جاهزة مصنوعة من المعدن المطلي بسمك 0.5-0.7 مم. يظهر بوضوح في الفيديو كيف يتم تجميع weathervane الجملون وقناع على شكل غطاء مع ممر أنبوب:

تصميم

غطاء المدخنة هو جهاز يشبه المظلة أو الحاجب في المظهر ، يتم تثبيته على رأس الأنبوب لحمايته من الرطوبة.هناك مجموعة كبيرة ومتنوعة من الاختلافات في مظهر الطائرات الجوية ، اعتمادًا على شكل وحجم أنبوب عادم الدخان. يتكون تصميم القبعات بجميع أنواعها من العناصر التالية:

1. مظلة واقية. الجزء العلوي من الغطاء على شكل مخروط أو هرم أو نصف دائرة أو أشكال أخرى أكثر تعقيدًا. المظلة تحمي الأنبوب من هطول الأمطار في الغلاف الجوي ، والحطام ، والطيور التي تدخل المدخنة.
2. إسقاط المريلة. يحمي هذا العنصر من الغطاء رأس الأنبوب من القطرات التي تنطط على المظلة. يساعد على إطالة عمر المدخنة ، ويمنع ظهور التآكل والفطريات. يتم استخدام المريلة عند تثبيت غطاء على أنبوب مستطيل أو مربع.

الأهمية! بالنسبة للمدخنة ، يمكنك صنع غطاء بيديك من الصفائح المعدنية ، ومع ذلك ، فإن الطرز الأكثر تعقيدًا أسهل في الشراء أو الطلب. أكثر أنواع الصيانة والتشغيل ملاءمة هو مظلة واقية بغطاء يفتح

نظرًا لحركة هذا العنصر ، لا تتم إزالة الحاجب الواقي أثناء تنظيف أو فحص المدخنة.

لعمل غطاء متين لأنبوب المدخنة ، يتم استخدام الصفائح المعدنية غير المعرضة للتآكل. من الشائع أن تصنع بنفسك من الفولاذ المجلفن أو النحاس أو الألومنيوم. المظلة الموجودة على الرأس النحاسي لها ظل نبيل ، تبدو محترمة ، لكنها غالبًا ما تصبح "ضحية" لهواة جمع المعادن غير الحديدية.
