كيف تصنع غلاية التعريفي بنفسك
الآن حول كيفية صنع غلاية التعريفي بيديك. إذا كنت تفعل كل شيء بنفسك ، فأنت بحاجة إلى الكثير من المعرفة. على سبيل المثال ، عمل مهندسان إلكترونيان لأكثر من ستة أشهر ، وقاموا بنقل الكثير من قطع الغيار ، وأنفقوا الكثير من المال عليها. تم تجميع التثبيت العامل ، في النهاية ، نحن سعداء جدًا بالنتيجة ، لكنهم نشروا صورة فقط.
هذا ما فعله اثنان من رجال الإلكترونيات
تحتوي مواقع الويب الخاصة بالمصنعين على معلومات عامة فقط مع عرض توضيحي لمبادئ التشغيل ولا تحتوي على رسوم بيانية. إنه ، بشكل عام ، مفهوم.

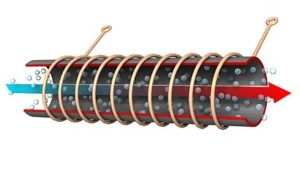

تلك النماذج التي تعرض القيام بها: ملء أنبوب بلاستيكي بقطع من الأسلاك ولف السلك في الأعلى ، ربما تعمل ، لكن من الواضح أنها غير مكتملة. هناك حاجة إلى حماية جادة: لفات الملف في الأعلى ، والتيار يمر من خلالها. ومن شبكة 220 فولت. بالإضافة إلى ذلك ، لا يوجد تحكم في درجة الحرارة ، وهو أمر محفوف بانصهار البلاستيك. يتطلب أيضًا حساب سرعة حركة المبرد وأكثر من ذلك بكثير. بشكل عام ، إنه غير آمن.
هذا هو المخطط الكامل لغلاية الحث الأولية ، والتي يقدمونها للقيام بذلك بنفسك
يوجد أدناه مقطع فيديو يعرض أحد الخيارات لمرجل التدفئة التعريفي محلي الصنع. من السهل التنفيذ:
- يتم حشو العناصر المعدنية في أنبوب بلاستيكي سميك الجدران (مادة البولي بروبيلين مع تقوية من الألومنيوم في الفيديو). في بعض الإصدارات ، هذه قطع صغيرة من الأسلاك المعدنية بقطر 5-7 مم ، في هذا الفيديو - سلك fechral مغناطيسي ، لن يصدأ ، لكنه سيكون ممغنطًا.
- يتم وضع كومة على الأنبوب على كلا الجانبين. لن تسمح للعناصر المعدنية بالفشل.
- يتم تثبيت التركيبات من كلا الطرفين المغلقين ، بحيث يتم تثبيت المرجل (المرجل بالفعل) في النظام. يظهر مخطط التثبيت النموذجي في الشكل.
مخطط توصيل غلاية الحث بنظام التدفئة
لاحظ الحاجة إلى مجموعة أمان. وفقًا لمؤلف هذا المرجل نفسه ، يتم تسخين الماء بشكل ضعيف
مطلوب مزيد من الطاقة (تبلغ طاقتها حوالي 1.8 كيلو واط و 3 كيلو واط مطلوب)
يتم جرح الأسلاك النحاسية على الأنبوب نفسه. من المستحسن العثور على سلك مطلي بالمينا. يجب القيام بالدوران 90-100 ، فمن المستحسن أن تصمد أمام الخطوة. حسنًا ، حاول تغطية الملفات بشيء. على سبيل المثال ، كما في الإصدار السابق من الفيديو (كان مسدودًا بقطع من الأسلاك).
بعد ذلك ، تحتاج إلى بناء المرجل في نظام التدفئة ، وبدء الدوران ، وبعد ذلك فقط قم بتوصيل الملف بالتيار الكهربائي. بدون مبرد ، سوف يذوب الأنبوب بسرعة كبيرة.
وفقًا لمؤلف هذا المرجل نفسه ، يتم تسخين الماء بشكل ضعيف. مطلوب مزيد من الطاقة (لديه حوالي 1.8 كيلو واط و 3 كيلو واط مطلوب).
مبدأ التشغيل
يعتمد تشغيل غلايات الحث وأجهزة التسخين الأخرى من هذا النوع على قدرة المواد الموصلة على التسخين تحت تأثير التيارات الدوامية الناتجة عن الحث الكهرومغناطيسي.
مصدر الحث هو تيار متناوب عالي التردد يمر عبر الملف الأولي لجهاز التسخين ، مصنوع على شكل ملف. يلعب عنصر التسخين الموجود داخل الملف دور الملف الثانوي ذي الدائرة القصيرة. يحول الطاقة الكهرومغناطيسية إلى طاقة حرارية.
تحدث تيارات إيدي أيضًا بتردد صناعي 50 هرتز ، لكن كفاءة السخان ستكون منخفضة ، وسيصاحب تشغيل الجهاز همهمة واهتزاز قويان. عند زيادة التردد إلى 10 كيلو هرتز وما فوق ، تختفي الضوضاء ، ويصبح الاهتزاز غير محسوس ، وتزداد الحرارة.
تتحدث هذه المقالة عن كيفية طي موقد الحطب الذي يعمل بأيديهم لمنزل ريفي صيفي.يمكنك التعرف على ميزات تشغيل غلاية تعمل بحرق الأخشاب بدائرة مائية هنا. يمكنك التعرف على ميزات ومزايا تصميم فرن من الطوب بدائرة مائية:
خيار اخر
لتصنيعها ، ستحتاج إلى أنبوب بلاستيكي بقطر 63 مم وطول 50 سم ، وسلك فولاذي بقطر 3 مم ، وموصل نحاسي بقطر 2.5 مم 2 وطول 11 مترًا. .
- يتم قطع السلك الفولاذي إلى قطع طولها 7 سم ، ويتناسب مع قطعة من الأنابيب البلاستيكية.
- يتم لحام محولين لاتصال 1 ″ في الأنبوب الفرعي. يتم تثبيت المرشحات الخشنة على كلا الجانبين من خلال حلمات 1.
- يتم لصق شرائط متوازية من المنسوجات على سطح الأنبوب.
- يتم وضع لفائف موصل النحاس عليها. يجب أن تكون المسافة بينهما هي نفسها. بعد ذلك ، يتم سكبهم براتنج الايبوكسي.
- المنتج مركب في أنبوب نظام تسخين ومتصل بمصدر جهد عالي التردد.
يجب تحديد عدد الدورات ، وكذلك طول الموصل ، بشكل تجريبي ، حيث يختلف طول وسعة النظام لكل منهما. السلك الفولاذي ، الذي يتم تسخينه بواسطة التيارات الحثية ، سيعطي درجة حرارة الماء الذي سيمر عبر الأنبوب. لا يمكن استخدام هذا الخيار كجهاز مستقل ، ولكنه سيكون إضافة ممتازة للمصدر الرئيسي ، مما سيوفر استهلاك سائل التبريد.
مزايا وعيوب غلايات الأنابيب البلاستيكية
مزايا المراجل التعريفي:
- يسخن الماء في نظام التدفئة أسرع بمرتين وله تسخين مزدوج.
- يكون القصور الذاتي أقل بكثير مما هو عليه عند استخدام الغاز أو غلايات الوقود الأخرى.
- يمنع الحث المغناطيسي تشكيل الحجم.
- عملية صامتة.
- لا داعي لتنظيف وصيانة المرجل.
مثل أي ظاهرة أو تصميم ، فإن غلايات الحث لها عيوبها:
- قبل الاستخدام ، يجب التأكد من امتلاء اللب تمامًا بالماء ويجب ألا ينخفض مستوى الماء أثناء التشغيل ، وإلا سيذوب البلاستيك ببساطة.
- لا يمكن استخدام المرجل إلا في نظام تدفئة قسري مغلق.
- ارتفاع تكلفة الرسوم والنماذج الصناعية.
يجب أن توفر قوة المرجل المستوى المناسب للتدفئة في الغرفة. الصيغة الأكثر قبولًا: 1 كيلوواط لكل 10 م 2.
تعتبر غلاية الحث بديلاً رائعًا لأجهزة التدفئة الأخرى. إذا كان من الممكن جعله في المنزل ، ومهارات في العمل مع الأدوات وتجميع المعدات ، والقدرة على تركيب معدات التدفئة ، فيمكنك صنع مثل هذا الجهاز بنفسك. إذا لم تكن واثقًا من نفسك ، فمن الأفضل شراء غلاية جاهزة ودعوة المتخصصين لتثبيتها.
شاهد مقطع فيديو يوضح كيف يمكنك صنع غلاية كهربائية بالحث بنفسك:
https://youtube.com/watch؟v=F6yIXht5gks
يوضح هذا الفيديو عملية صنع غلاية موقد الحث:
آلية عمل مرجل الحث
حسب التصميم ، تعد هذه الغلايات نوعًا من المحرِّضات الكهربائية ، والتي تتضمن ملفين قصيرين الدائرة.
لذا ، فإن الملف الداخلي مسؤول عن تحويل الطاقة الكهربائية الواردة إلى تيارات إيدي خاصة. يتم تكوين مجال كهربائي في الوحدة ، والذي يدخل لاحقًا الملف الثانوي. يقوم الأخير في نفس الوقت بوظائف عنصر التسخين لوحدة التسخين وجسم الغلاية.
مخطط وحدة دوامة التعريفي لشبكة التدفئة
الملف الثانوي مسؤول عن نقل الطاقة الناتجة مباشرة إلى وسط التسخين في نظام التدفئة. تستخدم الزيوت الخاصة أو السوائل المضادة للتجمد أو الماء النقي كناقل للحرارة في مثل هذه التركيبات.
اللف الداخلي للسخان معرض للكهرباء.نتيجة لذلك ، يظهر بعض الجهد وتتشكل تيارات إيدي. يتم إعطاء الطاقة المتولدة للملف الثانوي ، وبعد ذلك يبدأ تسخين القلب. عند الوصول إلى تسخين السطح بالكامل ، سيبدأ المبرد في إعطاء الحرارة إلى المشعات ، ويتم تسخينها في الغرف المدفأة.
ملاحظات هامة عن تركيب واستخدام المرجل
غلايات الحث محلية الصنع سهلة التركيب والتركيب والتشغيل. ومع ذلك ، قبل البدء في استخدام هذا النوع من السخانات ، عليك معرفة بعض القواعد المهمة ، وهي:
تم تصميم تركيبات التدفئة التعريفي محلية الصنع للاستخدام فقط في أنظمة التدفئة من النوع المغلق ، حيث يتم توفير دوران الهواء بواسطة مضخة ؛
نظام تدفئة مغلق
يجب أن تكون أسلاك أنظمة التدفئة التي ستعمل جنبًا إلى جنب مع الغلاية المدروسة مصنوعة من أنابيب بلاستيكية أو بروبيلين ؛
أنابيب بلاستيكية للتدفئة
لمنع حدوث أنواع مختلفة من المشاكل ، قم بتثبيت السخان ليس بالقرب من أقرب سطح ، ولكن على مسافة ما - على الأقل 30 سم من الجدران و 80-90 سم من السقف والأرضية.
يوصى بشدة بتجهيز فوهة الغلاية بصمام انفجار. من خلال هذا الجهاز البسيط ، يمكنك ، إذا لزم الأمر ، تخليص النظام من الهواء الزائد ، وتطبيع الضغط ، وضمان ظروف التشغيل المثلى.
فحص الصمام
وبالتالي ، من مواد غير مكلفة بمساعدة أدوات بسيطة ، يمكنك تجميع تركيب كامل لتدفئة الفضاء بكفاءة وتسخين المياه. اتبع التعليمات ، وتذكر التوصيات الخاصة ، وسرعان ما ستتمكن من الاستمتاع بالدفء في منزلك.
غلاية تسخين من موقد الحث
ولكن بالنسبة لأولئك الذين يرغبون في صنع غلاية التعريفي ، فليس من الضروري على الإطلاق تجميع السخان بمفردهم. كل ما تحتاجه هو شراء موقد تحريض منزلي. يكلف 50 دولارًا وما فوق. فيما يلي الخيارات:
إذا كان لديك مبرد معدني أو من الحديد الزهر (مشعات من الألومنيوم غير مناسبة) ، يمكنك ببساطة ثني البلاط على المبرد وتشغيله. يبدأ المبرد في التسخين ، وينتشر الحرارة في جميع أنحاء الغرفة. في غرفة مساحتها 20 م 2 ، تم ضبط بلاطة على 0.8 كيلو وات. عند -20 درجة مئوية في الغرفة كانت +25 درجة مئوية. هذه ليست الطريقة الأكثر فعالية ، لكنها جيدة جدًا. ومن السهل التحقق من عملها. خاصة بالنسبة لأولئك الذين لديهم البلاط.
لا يمكن القول أن هذه غلاية ، لكنها تدفئ الغرفة جيدًا ، ولا يوجد سوى القليل من الكهرباء
الخيار الثاني السهل. لحام "مرجل" من المعدن. مجرد وعاء ماء. قم بتزويد الماء البارد من جانب ، خذ الماء الساخن من الجانب الآخر ، ضع مضخة دوران. ضع نفس البلاط على أحد الجدران ، مما سيؤدي إلى تسخين الماء في الخزان. إنها تعمل. كدليل ، الفيديو أدناه.
يمكن لأي شخص صنع هذا الإصدار من الغلاية من موقد الحث.
فقط انتبه مرة أخرى. من أجل تسخين سائل أو سطح ، يجب أن يكون المعدن ممغنطًا.
الفولاذ المقاوم للصدأ الجيد (غير الممغنط) أو الألومنيوم غير مناسبين: لا تنتشر تيارات فوكو فيها. بالإضافة إلى حقيقة أنه لا يلزم فعل أي شيء تقريبًا ، يعد هذا الخيار جيدًا لأن البلاط يحتوي على نظام تحكم وأمان يعمل على إيقاف تشغيل الجهاز في حالة ارتفاع درجة الحرارة.
ونموذج آخر من المرجل على البلاط. إنه نهج مختلف ، لكن الفكرة واحدة.
من بين الخيارات الثلاثة المقدمة لغلايات التدفئة التعريفي محلية الصنع ، هناك نوعان ليسا غلايات تمامًا (أو ليست غلايات على الإطلاق - كيف تبدو). لكن في الوقت نفسه ، من الممكن تدفئة المبنى بمساعدتهم. يتم فحص الطرق التي تحتوي على موقد الحث بشكل أساسي ، خاصة بالنسبة لأولئك الذين لديهم مثل هذا الفرن. لزيادة نقل الحرارة في خيار البلاط + المبرد ، يمكنك ترتيب ضربة مروحة (إذا لزم الأمر). ولكن كيف يعمل ، فأنت بحاجة إلى التحقق من تجربتك الخاصة.
متى يكون من الأفضل أن تصنع بنفسك؟
يُنصح بعمل غلاية بيديك في المنازل ذات الإقامة الموسمية. كقاعدة عامة ، يتم تثبيت معدات منخفضة الطاقة في مثل هذه المباني ، ولا داعي لإنفاق مبالغ ضخمة على شراء نموذج مكتمل. في الوقت نفسه ، تكون تكلفة صنع الجهاز بيديك ضئيلة.
حتى بالنسبة للوحدة محلية الصنع ، من السهل التقاط وحدات أتمتة إضافية تسمح لك بضبط معلمات درجة الحرارة اللازمة. لن يسمح لك هذا الجهاز بضبط المؤشرات المرغوبة لفترة طويلة فحسب ، بل سيوفر أيضًا التحكم عن بعد في نظام التدفئة بالكامل.
غلاية الحث الدوامة هي أفضل طريقة لتقليل تكاليف التدفئة
سخان دوامة
ميزة أخرى لاستخدام التدفئة الكهربائية هي سهولة صيانة أنظمة التدفئة المركبة على أساس الغلايات الكهربائية. ومع ذلك ، أصبحت راحة استخدام الكهرباء للتدفئة المنزلية طريقة مكلفة بشكل متزايد للحصول على التدفئة في المنزل - دفع فاتورة استهلاك الكهرباء مع كل موسم تدفئة يصبح أمرًا لا يطاق بالنسبة للكثيرين.
بدأ أصحاب المنازل في البحث عن بديل للغلايات الكهربائية ، والتي يعتمد تصميمها على عنصر التسخين القياسي.
تكتسب الغلايات الكهربائية التعريفي شعبية تدريجية ، وتحول أيضًا الكهرباء إلى حرارة لازمة لتدفئة المساحات. ومع ذلك ، فإن تصميمها يجعل من الممكن استخدام مصدر الطاقة بشكل أكثر اقتصادا ، مما يقلل بشكل كبير من التكاليف الحالية لصيانة المنزل خلال موسم التدفئة.
ترجع وفورات الطاقة إلى التسخين السريع للناقل الحراري لنظام التدفئة. هذا بسبب جهاز الحث ، الذي حل محل عنصر التسخين التقليدي في الغلاية.
بالإضافة إلى تقليل تكاليف التدفئة ، تتمتع هذه الغلايات بعدد كبير من المزايا مقارنة بالمراجل الكهربائية الأخرى - الكفاءة العالية وعمر الخدمة الطويل (25 عامًا على الأقل) وعدم وجود مقياس.
المرجل التعريفي DIY
هل ترغب في تأثيث منزلك بتدفئة فعالة وفعالة من حيث التكلفة؟ ثم تأكد من الانتباه إلى غلايات الحث الحديثة. تتميز هذه الوحدات بالأداء العالي وفي نفس الوقت تتميز بتصميم بسيط للغاية ، بحيث يمكنك بسهولة التعامل مع تجميع غلاية التدفئة التعريفي بيديك.
يعتمد تشغيل الجهاز المعني على استخدام الطاقة الكهربائية التعريفي.
هذه الغلايات آمنة تمامًا وصديقة للبيئة. أثناء تشغيلها ، لا يتم إطلاق أي منتجات ثانوية يمكن أن تضر الشخص والبيئة.
محتويات التعليمات خطوة بخطوة:
مراجل التدفئة التعريفي محلية الصنع
مع موضوع كفاءة واقتصاد الغلايات التعريفي ، كلما كان الأمر أكثر صعوبة. المناقشة نشطة ، وفي العديد من المنتديات أيضًا. لكن فقط أولئك الذين يثبتون أن هذا الاقتصاد هو اختراع بائعين عديمي الضمير يظلون مفتوحين ويمكن الوصول إليه. يصبح البعض الآخر غير قابل للوصول.
الحجة الرئيسية لمعارضين استخدام المراجل التعريفي هو قانون الحفاظ على الطاقة. علاوة على ذلك ، يتم تفسيره على النحو التالي: بغض النظر عن السخان المزود بـ 1 كيلو وات من الكهرباء ، فإنه يمكن أن يولد فقط أقل بقليل من 1 كيلو وات من الطاقة الحرارية. أقل قليلاً - بسبب الخسائر وليس الكفاءة بنسبة مائة بالمائة. لأن عنصر التسخين ، فإن السخان الحثي سينفق نفس (أو تقريبًا) كمية الكهرباء لتوليد كمية واحدة من الحرارة. وبما أن الغلايات التعريفي أغلى بكثير ، فإن شرائها يعد مضيعة للمال.
هل غلاية الحث توفير الطاقة أم لا؟ هذا هو السؤال ...
كان هناك أيضا معارضون. هم قليلون ، لكنهم كذلك. هذه النظرية لا تنتمي إلى فئة بسيطة ، والمعرفة العميقة مطلوبة.لكن جوهر الاعتراض هو أن السخان ، عند استهلاك 1 كيلو وات من الكهرباء ، ينتج 1 كيلو وات من الطاقة ، ولكن ليس كل هذه الطاقة حرارية. ومن حيث إنتاج الطاقة الحرارية ، تبين أن السخانات الحثية أكثر إنتاجية بكثير من عناصر التسخين التقليدية. والتأكيد المباشر على ذلك هو طباخات التعريفي المنزلية. يحتاجون إلى كهرباء أقل لتسخين نفس الكمية من الماء. يمكن التحقق من ذلك بسهولة: خذ قطعتين من نفس القوة - الحث واللولب. ثم ضع إناءين متطابقين من الماء ، وقم بتشغيلهما ولاحظ مقدار الوقت الذي تستغرقه كل وحدة بنفس القوة. كلما كان الوقت قبل الغليان أقصر ، قل استهلاك الكهرباء.
خيار سهل
يمكن تجميع أبسط غلاية في المنزل ، ولديها المهارات اللازمة للعمل مع آلة لحام ، بالإضافة إلى مطحنة. قبل عمل المرجل ، من الضروري تحضير أنبوب معدني مربع قياس 50 × 50 مم بسمك جدار 2 مم. عملية التصنيع ، يمكنك أن ترى في قسم الفيديو.
قد تختلف أبعاد الأنبوب وشكله ، لكن لا ينبغي أن يكون سمك الجدار صغيرًا.
- باستخدام طاحونة ، من الضروري قطع الأنبوب الجانبي إلى شرائح بطول 50 سم ، وستحتاج إلى 5-6 قطع منها (كل شيء يعتمد على عرض موقد الحث المستخدم).
- بالإضافة إلى ذلك ، تحتاج إلى إعداد عنصرين بطول 25 أو 30 سم (كل هذا يتوقف على عدد الأقسام التي تم تحديدها).
- أجزاء من 50 سم ملحومة معا. يجب أن يكون كل منهم رأسيًا. في البداية ، يمكن تثبيتها بالمسامير ، وبعد ذلك من الجيد غلي جميع المفاصل.
- يحتاج الفراغان الإضافيان إلى قطع جانب واحد للحصول على ملف تعريف على شكل حرف U.
- إلى الوحدة النهائية المكونة من 5 عناصر ، يتم لحام جزأين بجدار واحد تمت إزالته في الأجزاء السفلية والعلوية. هدفهم هو دمج جميع الأقسام الفردية في دائرة.
- بعد ذلك ، تحتاج إلى لحام الثقوب المتكونة على الجانبين بإحكام.
- يتم قطع أنابيب المدخل والمخرج. يجب أن تكون موجودة بشكل مائل ، واحد أدناه ، والآخر أعلاه. يمكنك استخدام أنبوب ". يتم لحام اثنين من الصنابير مع الخيوط بحيث يكون من الأسهل فيما بعد تركيبها في نظام التسخين النهائي.
- يتم تنظيف جميع اللحامات بعد اللحام بمطحنة. يتم إزالة الشحوم من الهيكل النهائي وتغطيته بالطلاء.
- الجهاز مركب في الدائرة المركبة. يتم توفير التدفق العكسي لسائل التبريد من الأسفل ، ويتم توفير الأنبوب الخارج من الأعلى.
- عنصر التسخين هو طباخ عادي. من الضروري شراء موقد لديه القدرة على ضبط القوة الحالية ودرجة الحرارة.
- تقع خلف المرجل بالقرب من جدارها الخلفي.
- الماء ، الذي يمر عبر هذا الهيكل ، لديه وقت للاحماء. يجب أن يحتوي النظام على خزان تمدد ، بالإضافة إلى مضخة دورانية قسرية.
يمكن عمل نفس الخيار في نسخة أفقية. للقيام بذلك ، نحتاج إلى أنبوب جانبي 20 × 25 سم ، اثنان من نهاياته ملحومة بمقابس معدنية لصنع وعاء مغلق. يتم قطع فتحتين في الجدار العلوي ، ويتم تثبيت صمام إطلاق الهواء في أحدهما ، ويتم تثبيت الأنبوب الذي يدخل الماء من خلاله إلى النظام في الآخر. يقطع أنبوب العودة إلى الجانب.
الهيكل الداخلي للسخان الحثي ومبدأ تشغيله
تصميم مثل هذا الجهاز المصمم لإنتاج طاقة حرارية يشبه في أبسط أشكاله المحولات. مثل المحولات ، يتكون المولد التعريفي من لفات قصيرة الدائرة - أولية وثانوية.
يتم استخدام اللف الأساسي لتحويل الكهرباء إلى تيارات إيدي ، والتي تخلق مجالًا كهرومغناطيسيًا موجهًا إلى الملف الثانوي. اللف الثانوي هو جسم المحث وعنصر التسخين ، الذي ينقل الطاقة المستلمة إلى نظام التسخين.يمكن أن يكون المبرد أي سائل موصل للكهرباء ، بدءًا من المياه التقنية العادية إلى الزيت ومضاد التجمد.
نظرًا لأن السخان الحثي الدوامي (أو النبيذ ببساطة) لا ينبعث منه منتجات تحلل الوقود أثناء التشغيل ، فهو الأكثر أمانًا بين أنواع مختلفة من معدات التدفئة المستخدمة لتوفير الحرارة للمباني لأغراض مختلفة. يضمن نظام التدفئة هذا تكوينًا مناسبًا للغلاف الجوي ، مما يعني الحفاظ على نظافته البيئية.
يبدأ نظام التدفئة في العمل فورًا بعد تطبيق الجهد على الملف الداخلي. يوجه المجال الكهرومغناطيسي الناتج التيارات الدوامة إلى سطح اللب الموجود بالخارج.
تزداد كثافتها على الفور تقريبًا ، مما يؤدي إلى تسخين سطح اللب ، ثم العنصر بأكمله. تعمل هذه الحرارة على تسخين المبرد المتداول في الغلاية.
يجب أن يؤخذ في الاعتبار أن الجهاز يصطدم بنظام التدفئة باستخدام فتحتين. يعمل الجزء السفلي على تزويد المبرد المبرد. يتم تثبيته عند مدخل المرجل ، ومن خلال الأنبوب الثاني يتم إرسال المبرد المسخن إلى نظام التدفئة.
يتم توريد المبرد الساخن بسبب الضغط الهيدروستاتيكي. نظرًا لأن المبرد يدور باستمرار في النظام ، ويقوم بإزالة السائل الساخن في نظام التدفئة ، فإن احتمال ارتفاع درجة حرارة الجهاز مستبعد تمامًا.
خيارات محلية الصنع
هناك العديد من خيارات التصميم التي يسهل إنشاؤها بيديك. يعتمد الخيار الأول على نظام الأنابيب البلاستيكية وعاكس التردد العالي. يجب شراء الأخير بشكل منفصل. من المرغوب فيه أن يكون للنموذج وظيفة التعديل السلس للتيار. الحد الأدنى لمؤشر الطاقة هو 15 أمبير ، ولكن من الأفضل اختيار خيارات أكثر قوة للتدفئة عالية الجودة.
يمكن تجميع العنصر المسخن من قضيب أو سلك فولاذي بقطر 7 مم. يعمل جسم ملف الحث في وقت واحد كجزء من خط الأنابيب ويمكن أن يكون مصنوعًا من أنابيب بلاستيكية ذات جدران سميكة بقطر داخلي يبلغ حوالي 50 مم.
يتم توصيل أنبوبين بالجسم. في أحدهما ، يتم توفير مبرد بارد للغلاية ، ومن ناحية أخرى ، يتم توفير الماء الساخن. تمتلئ الأجزاء الداخلية من السكن بالكامل بالعنصر الساخن. يمكن إغلاق الأطراف بقطع من شبكة الصلب.
جهاز في المنزل
من أجل صنع ملف تحريض ، يتم لف أنبوب بلاستيكي بعناية بسلك نحاسي. بعد ذلك ، يتم تركيب جهاز محلي الصنع في خط الأنابيب. لهذا الغرض ، يتم قطع قطعة من الأنبوب ببساطة ، وسيتم إدخال الملف في مكانها. قبل توصيل الجهاز ، يجب سكب سائل التبريد في النظام - وإلا ستذوب العلبة ببساطة.
هناك خيار بسيط آخر يسهل القيام به بيديك وهو وحدة ذات محول ثلاثي الطور. يتم لحام أنبوبين معًا على شكل حلقة. سيكون هذا التصميم بمثابة سخان. جرح متعرج على الجسم. يتم توفير وإمداد سائل التبريد ، كما في الإصدار السابق ، من خلال أنبوبين فرعيين. يمكن وضع الهيكل بأكمله في غلاف عازل للحرارة لتقليل فقد الحرارة أثناء تشغيل الجهاز.
يجب تأريض غلاية الحث. يمكن تركيبه فقط في شبكات تدفئة مغلقة مع دوران قسري. إنه مناسب للتركيب في الأنظمة مع أي نوع من الأنابيب ، بما في ذلك الأنابيب البلاستيكية. عند تركيب الوحدة يجب مراعاة مسافة لا تقل عن 30 سم بين المرجل والجدران. من الأرضية والسقف ، يجب ألا تقل هذه المسافة عن 80 سم.حتى المرجل التعريفي الذي يعمل بنفسك يمكن تجهيزه بمجموعة أمان إضافية وأتمتة. هذا العمل أكثر صعوبة ، لكنه سيضمن الأداء المستقر للنظام بأكمله.
