صيغة حساب المضخة لنظام التدفئة

إجابه

يعد حساب الإزاحة في نظام التدفئة حدثًا مهمًا للغاية تعتمد عليه حسابات التدفئة الإضافية

هذه بعض البيانات:

حجم المبرد في المبرد:

المبرد الألومنيوم - قسم واحد - 0.450 لتر

ø15 (G ½ ") - 0.177 لتر

ø20 (G ¾ ") - 0.310 لتر

ø25 (G 1.0 ″) - 0.490 لتر

ø32 (G 1¼ ") - 0.800 لتر

ø40 (G 1½ ") - 1.250 لتر

ø50 (G 2.0 ″) - 1.960 لتر

يتم حساب حجم المبرد في النظام بالصيغة التالية:

V = V (مشعات) + V (أنابيب) + V (مرجل) + V (خزان تمدد)

يعد الحساب التقريبي للحجم الأقصى لسائل التبريد في النظام ضروريًا حتى تكون الطاقة الحرارية للغلاية كافية لتسخين المبرد. في حالة تجاوز حجم المبرد ، وكذلك تجاوز الحد الأقصى لحجم الغرفة المسخنة (سنأخذ بشكل مشروط معيار 100 واط لكل متر مربع من الطاقة المسخنة) ، قد لا تصل غلاية التسخين إلى درجة حرارة حدود الناقل ، مما سيؤدي إلى تشغيله المستمر وزيادة التآكل والاستهلاك الكبير للوقود.

من الممكن تقدير الحجم الأقصى لسائل التبريد في نظام تسخين الغلايات في نظام AOGV بضرب قوته الحرارية (kW) بعامل يساوي عدديًا 13.5 (لتر / كيلوواط).

Vmax = Qmax * 13.5 (لتر)

لذلك ، بالنسبة للغلايات القياسية من نوع AOGV ، يكون الحد الأقصى لحجم المبرد في النظام هو:

AOGV 7 - 7 * 13.5 = ما يصل إلى 100 لتر

AOGV 10 -10 * 13.5 \ u003d حتى 140 لترًا

AOGV 12-12 * 13.2 \ u003d حتى 160 لترًا ، إلخ.

مثال على نقل الطاقة الحرارية

1 كالوري / ساعة = 0.864 * 1 واط / ساعة

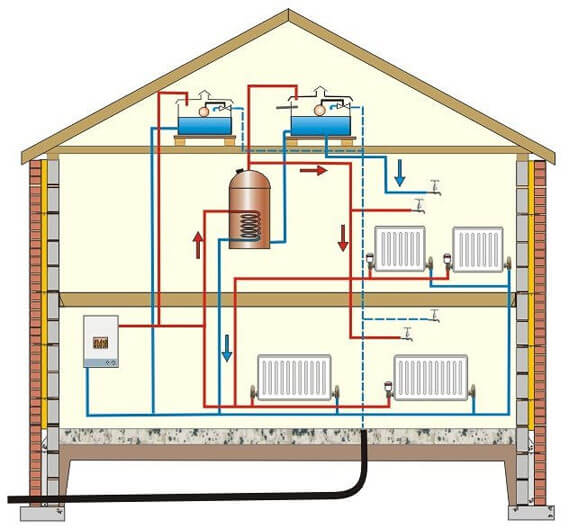

أكثر أنظمة التدفئة استخدامًا باستخدام سائل التبريد. تشمل هذه الأنظمة المعقدة مجموعة من المعدات: محطات الضخ ، والغلايات ، والمبادلات الحرارية ، إلخ. لا يعتمد التشغيل المستقر للمعدات على حالتها الفنية فحسب ، بل يعتمد أيضًا على نوع وجودة المبرد نفسه.

في معظم الحالات ، لتدفئة المنازل الريفية والبيوت الصيفية والمرائب وغيرها من الأشياء ، كان نظام التدفئة مملوءًا بالماء. بالإضافة إلى الفوائد التي لا يمكن إنكارها ، فقد جلب هذا عددًا من الإزعاج ، بالإضافة إلى أنه تم الكشف عن أوجه قصور كبيرة مع مرور الوقت. أتاح الحجم الصغير من المبرد في نظام التدفئة لمنازل الغلايات العثور على بديل مناسب له.

كيفية تحديد نوع غلاية التدفئة بشكل صحيح وحساب قوتها

في نظام التدفئة ، يلعب المرجل دور مولد الحرارة

عند الاختيار بين الغلايات - الغاز أو الكهرباء أو الوقود السائل أو الصلب ، فإنهم ينتبهون إلى كفاءة نقل الحرارة ، وسهولة التشغيل ، مع مراعاة نوع الوقود السائد في مكان الإقامة

يعتمد التشغيل الفعال للنظام ودرجة الحرارة المريحة في الغرفة بشكل مباشر على قوة المرجل. إذا كانت الطاقة منخفضة ، ستكون الغرفة باردة ، وإذا كانت عالية جدًا ، فسيكون الوقود غير اقتصادي. لذلك ، من الضروري اختيار غلاية ذات طاقة مثالية ، والتي يمكن حسابها بدقة تامة.

عند حسابها ، من الضروري أن تأخذ في الاعتبار
:

• منطقة ساخنة (S) ؛
• القوة المحددة للغلاية لكل عشرة أمتار مكعبة من الغرفة. يتم ضبطه مع تعديل يأخذ في الاعتبار الظروف المناخية لمنطقة الإقامة (W sp.).

هناك قيم ثابتة لقوة معينة (Wsp) لمناطق مناخية معينة ، والتي من أجل:

• المناطق الجنوبية - من 0.7 إلى 0.9 كيلو واط ؛
• المناطق الوسطى - من 1.2 إلى 1.5 كيلو واط ؛
• المناطق الشمالية - من 1.5 إلى 2.0 كيلو واط.

يتم حساب قوة المرجل (Wkot) بالصيغة:

القط W. \ u003d S * W يدق. / 10

لذلك ، من المعتاد اختيار قوة المرجل بمعدل 1 كيلو واط لكل 10 كيلو فولت. م من الفضاء الساخن.

ليس فقط الطاقة ، ولكن أيضًا نوع تسخين المياه سيعتمد على مساحة المنزل. لن يكون تصميم التدفئة بحركة المياه الطبيعية قادرًا على تدفئة منزل بمساحة تزيد عن 100 متر مربع بكفاءة. م (بسبب القصور الذاتي المنخفض).بالنسبة للغرفة ذات المساحة الكبيرة ، ستكون هناك حاجة إلى نظام تدفئة بمضخات دائرية ، مما سيدفع ويسرع تدفق المبرد عبر الأنابيب.

نظرًا لأن المضخات تعمل في وضع بدون توقف ، يتم فرض متطلبات معينة عليها - الضوضاء ، وانخفاض استهلاك الطاقة ، والمتانة والموثوقية. في نماذج غلايات الغاز الحديثة ، تم بالفعل بناء المضخات مباشرة في الجسم.

ميزات اختيار مضخة الدورة الدموية

يتم اختيار المضخة وفقًا لمعيارين:

1. كمية السائل التي يتم ضخها معبراً عنها بالمتر المكعب في الساعة (m³ / h).
2. معبر عن الرأس بالمتر (م).

مع الضغط ، يكون كل شيء أكثر أو أقل وضوحًا - هذا هو الارتفاع الذي يجب أن يرتفع إليه السائل ويتم قياسه من أدنى نقطة إلى أعلى نقطة أو إلى المضخة التالية ، إذا كان المشروع يوفر أكثر من واحدة.

حجم خزان التمدد

يعلم الجميع أن السائل يميل إلى الزيادة في الحجم عند تسخينه. حتى لا يبدو نظام التسخين مثل القنبلة ولا يتدفق في جميع اللحامات ، يوجد خزان تمدد يتم فيه تجميع المياه النازحة من النظام.

ما الحجم الذي يجب شراؤه أو صنعه للخزان؟

الأمر بسيط ، معرفة الخصائص الفيزيائية للماء.

يتم ضرب الحجم المحسوب لسائل التبريد في النظام بـ 0.08. على سبيل المثال ، بالنسبة لمبرد 100 لتر ، سيكون حجم خزان التمدد 8 لترات.

دعنا نتحدث عن كمية السائل الذي تم ضخه بمزيد من التفصيل.

يتم حساب استهلاك المياه في نظام التدفئة وفقًا للصيغة:

G = Q / (c * (t2 - t1)) ، حيث:

• ز - استهلاك المياه في نظام التدفئة ، كجم / ثانية ؛
• Q هو مقدار الحرارة الذي يعوض فقدان الحرارة ، W ؛
• ج - السعة الحرارية النوعية للماء ، هذه القيمة معروفة وتساوي 4200 جول / كجم * درجة مئوية (لاحظ أن أي حاملات حرارية أخرى لها أداء أسوأ مقارنة بالماء) ؛
• t2 هي درجة حرارة سائل التبريد الذي يدخل النظام ، ᵒС ؛
• t1 هي درجة حرارة المبرد عند مخرج النظام ، ᵒС ؛

توصية! لإقامة مريحة ، يجب أن تكون درجة حرارة دلتا الناقل الحراري عند المدخل 7-15 درجة. يجب ألا تزيد درجة حرارة الأرضية في نظام "الأرضية الدافئة" عن 29ᵒ
ج. لذلك ، سيتعين عليك معرفة نوع التدفئة التي سيتم تركيبها في المنزل بنفسك: هل سيكون هناك بطاريات ، "أرضية دافئة" أو مزيج من عدة أنواع.

ستعطي نتيجة هذه الصيغة معدل تدفق سائل التبريد في الثانية من الوقت لتجديد فقد الحرارة ، ثم يتم تحويل هذا المؤشر إلى ساعات.

نصيحة! على الأرجح ، ستختلف درجة الحرارة أثناء التشغيل حسب الظروف والموسم ، لذلك من الأفضل إضافة 30 ٪ من الاحتياطي على الفور إلى هذا المؤشر.

ضع في اعتبارك مؤشر المقدار التقديري للحرارة المطلوبة للتعويض عن فقد الحرارة.

ربما يكون هذا هو المعيار الأكثر تعقيدًا وأهمية الذي يتطلب معرفة هندسية ، والتي يجب التعامل معها بمسؤولية.

إذا كان هذا منزلًا خاصًا ، فيمكن أن يختلف المؤشر من 10-15 واط / متر مربع (هذه المؤشرات نموذجية "للمنازل السلبية") إلى 200 واط / متر مربع أو أكثر (إذا كان جدارًا رقيقًا بدون عزل أو عازل غير كافٍ) .

في الممارسة العملية ، تتخذ منظمات البناء والتجارة كأساس مؤشر فقدان الحرارة - 100 واط / متر مربع.

توصية: احسب هذا المؤشر لمنزل معين سيتم فيه تركيب أو إعادة بناء نظام تدفئة. للقيام بذلك ، يتم استخدام الآلات الحاسبة لفقدان الحرارة ، بينما يتم حساب الخسائر للجدران والأسقف والنوافذ والأرضيات بشكل منفصل. ستجعل هذه البيانات من الممكن معرفة مقدار الحرارة المنبعثة فعليًا من المنزل إلى البيئة في منطقة معينة ذات أنظمتها المناخية الخاصة.

نضرب رقم الخسارة المحسوب في مساحة المنزل ثم نستبدله في صيغة استهلاك المياه.

الآن يجب أن تتعامل مع مثل هذا السؤال مثل استهلاك المياه في نظام التدفئة في مبنى سكني.

حجم الماء للحامل الحراري في الأنبوب والرادياتير كيف يتم الحساب

من المهم معرفة حجم الماء أو الناقل الحراري في مجموعة متنوعة من خطوط الأنابيب ، على سبيل المثال ، بوليمر الإيثيلين منخفض الضغط (أنابيب البولي بروبلين) وأنابيب البولي بروبلين والأنابيب المعدنية والبلاستيكية والأنابيب الجانبية ، عند اختيار نوع من المعدات ، خاصةً خزان التمدد. على سبيل المثال ، في أنبوب بلاستيكي معدني بقطر 16 في المتر من الأنبوب 0.115 غرام

ناقل الحرارة

على سبيل المثال ، في أنبوب بلاستيكي معدني ، يبلغ قطر الأنبوب 16 مترًا مربعًا 0.115 غرامًا. ناقل الحرارة.

هل كنت تعلم؟ الأسرع ليس كذلك. نعم ، وتحتاج بالفعل إلى معرفة ذلك حتى تواجه خيارًا ، مثل خزان التمدد. إن معرفة حجم الناقل الحراري في نظام التدفئة أمر ضروري ليس فقط لاختيار خزان التمدد ، ولكن أيضًا لشراء مضاد التجمد. يباع مانع التجمد غير مخفف إلى -65 درجة ومخفف إلى -30 درجة. بعد معرفة حجم المبرد في نظام التدفئة ، ستتمكن من شراء كمية متساوية من مضاد التجمد. على سبيل المثال ، يجب تخفيف مضاد التجمد غير المخفف بنسبة 50 * 50 (ماء * مضاد للتجمد) ، مما يعني أنه مع أحجام حامل الحرارة التي تساوي 50 لترًا ، ستحتاج إلى شراء 25 لترًا فقط من مضاد التجمد.

نوصيك بنموذج لحساب حجم الماء (الناقل الحراري) في إمدادات المياه ومشعات التدفئة. أدخل طول الأنبوب بقطر معين واكتشف على الفور مقدار الناقل الحراري في هذا القسم.

حجم الماء في الأنابيب بأقطار مختلفة: الحساب

بمجرد حساب حجم الناقل الحراري في وحدة قياس المياه ، ومع ذلك ، لإنشاء صورة كاملة ، وتحديدًا لمعرفة الحجم الكامل للناقل الحراري في النظام ، ستحتاج أيضًا إلى حساب حجم الناقل الحراري في مشعات التدفئة.

الحساب الحجمي للمياه في الأنابيب

الحساب الحجمي للماء في مشعاع التدفئة

حجم الماء في بعض البطاريات المعدنية

الآن لن يكون من الصعب عليك بالتأكيد حساب حجم الناقل الحراري في نظام التدفئة.

الحساب الحجمي للناقل الحراري في مشعات التدفئة

من أجل حساب الحجم الكامل للناقل الحراري في نظام التدفئة ، نحتاج أيضًا إلى إضافة حجم الماء في الغلاية. يمكنك العثور عليه في جواز سفر المرجل أو أخذ أرقام تقريبية:

غلاية أرضية - 40 لترًا من الماء ؛

غلاية مثبتة - 3 لترات من الماء.

دليل موجز لاستخدام الآلة الحاسبة "حساب حجم المياه في مجموعة متنوعة من خطوط الأنابيب":

1. في القائمة الأولى ، حدد مادة الأنبوب وقطرها (يمكن أن يكون من البلاستيك والبولي بروبيلين والمعدن والبلاستيك والفولاذ والأقطار من 15 - ...)
2. في قائمة أخرى نكتب لقطات الأنبوب المحدد من القائمة الأولى.
3. انقر فوق "حساب".

"احسب كمية الماء في مشعات التسخين"

1. في القائمة الأولى ، حدد مسافة المركز والمواد التي يتكون منها السخان.
2. أدخل عدد الأقسام.
3. انقر فوق "حساب".

تسخين "الهدف =" _ فارغ ">")

تدفق المبرد في نظام التدفئة

معدل التدفق في نظام الناقل الحراري يعني كمية كتلة الناقل الحراري (كجم / ثانية) المخصصة لتزويد الكمية المطلوبة من الحرارة إلى الغرفة المسخنة. يُعرَّف حساب المبرد في نظام التدفئة بأنه حاصل قسمة الطلب الحراري المحسوب (W) للغرفة (الغرف) مقسومًا على ناتج الحرارة البالغ 1 كجم من المبرد للتدفئة (J / kg).

بعض النصائح لملء نظام التدفئة بسائل التبريد في الفيديو:

يتغير تدفق سائل التبريد في النظام أثناء موسم التدفئة في أنظمة التدفئة المركزية الرأسية أثناء تنظيمها (وهذا ينطبق بشكل خاص على دوران الجاذبية لسائل التبريد - بمزيد من التفصيل: "حساب نظام تدفئة الجاذبية لمنزل خاص - مخطط "). من الناحية العملية ، في الحسابات ، يقاس معدل تدفق المبرد عادة بالكيلو جرام / ساعة.

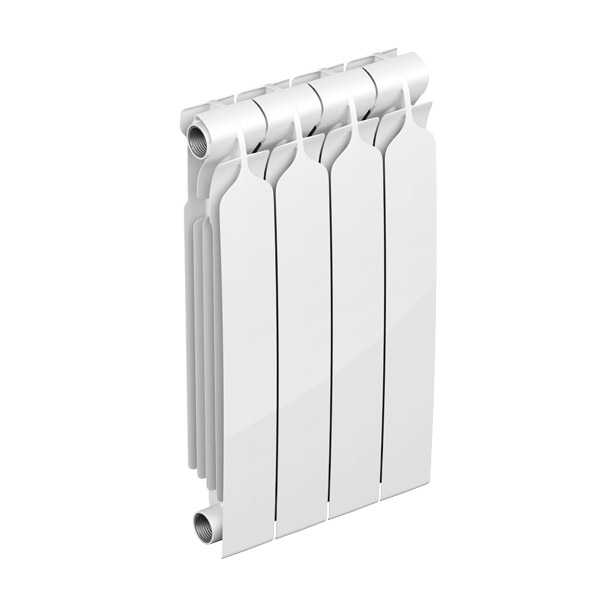

الجوانب الفنية لبطاريات الألومنيوم

لتجهيز نظام تسخين مستقل ، من الضروري ليس فقط تنفيذ أعمال التركيب وفقًا للوائح الحالية ، ولكن أيضًا اختيار مشعات الألمنيوم المناسبة.لا يمكن القيام بذلك إلا بعد دراسة وتحليل شامل لخصائصها وميزات التصميم والخصائص التقنية.

التصنيف وميزات التصميم

يصنع مصنعو معدات التدفئة الحديثة أقسامًا من مشعات الألمنيوم ليس من الألمنيوم النقي ، ولكن من سبائكه مع إضافات السيليكون. هذا يسمح للمنتجات بمقاومة التآكل ، وقوة أكبر وإطالة عمر خدمتها.

تقدم شبكة التوزيع اليوم مجموعة واسعة من مشعات الألمنيوم التي تختلف في مظهرها والتي تتمثل بمنتجات مثل:

• لوجة؛
• أنبوبي.

حسب الحل البناء لقسم واحد ، وهي:

• صلبة أو مصبوب.
• مقذوف أو مكون من ثلاثة عناصر منفصلة ، مثبتة داخليًا مع حشوات من الفوم أو السيليكون.

تتميز البطاريات أيضًا بالحجم.

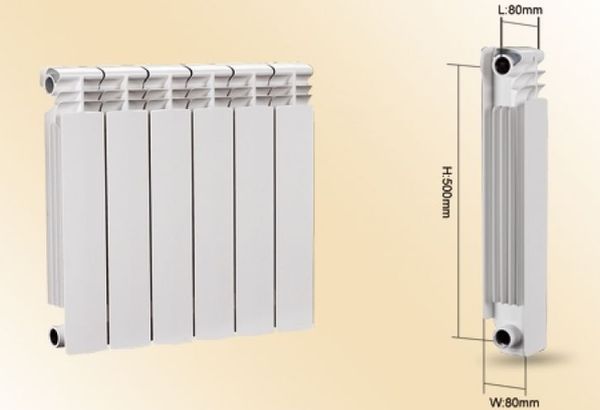

مقاسات قياسية بعرض 40 سم وارتفاع 58 سم.

منخفضة ، حتى ارتفاع 15 سم ، مما يجعل من الممكن تركيبها في مساحات محدودة للغاية. في الآونة الأخيرة ، يقوم المصنعون بإنتاج مشعات الألومنيوم لهذه السلسلة من تصميم "القاعدة" بارتفاع 2 إلى 4 سم.

طويل أو عمودي. مع عرض صغير ، يمكن أن تصل هذه المشعات إلى ارتفاع مترين أو ثلاثة أمتار. يساعد ترتيب العمل في الارتفاع على تسخين كميات كبيرة من الهواء في الغرفة بكفاءة. بالإضافة إلى ذلك ، يؤدي هذا التصميم الأصلي للمشعات وظيفة زخرفية إضافية.

يتم تحديد عمر خدمة مشعات الألومنيوم الحديثة من خلال جودة المادة المصدر ولا تعتمد على عدد العناصر المكونة لها وأبعادها وحجمها الداخلي.
. تضمن الشركة المصنعة تشغيلها المستقر مع التشغيل المناسب لمدة تصل إلى 20 عامًا.

خصائص الأداء الرئيسية

الخصائص المقارنة

تم تطوير الخصائص التقنية وحلول التصميم لمشعات الألمنيوم لتزويدها بتدفئة مريحة وموثوقة للمساحة. المكونات الرئيسية التي تميز خصائصها التقنية وقدراتها التشغيلية هي هذه العوامل.

ضغط التشغيل. تم تصميم مشعات الألمنيوم الحديثة لمؤشرات الضغط من 6 إلى 25 جوًا. لضمان هذه المؤشرات في المصنع ، يتم اختبار كل بطارية عند ضغط 30 ضغط جوي. هذه الحقيقة تجعل من الممكن تركيب معدات التسخين هذه في أي نظام تسخين ، حيث يتم استبعاد إمكانية تكوين مطرقة مائية.

سلطة. يميز هذا المؤشر العملية الديناميكية الحرارية لنقل الحرارة من سطح بطارية التدفئة إلى البيئة. يشير إلى مقدار الحرارة بالواط الذي يمكن للجهاز إنتاجه لكل وحدة زمنية.

بالمناسبة ، يحدث ذلك عن طريق طريقة الحمل الحراري والإشعاع الحراري بنسبة 50 إلى 50. يشار إلى القيمة العددية لمعلمة نقل الحرارة لكل قسم في جواز سفر الجهاز.

عند حساب عدد البطاريات المطلوبة للتثبيت ، تلعب قوتها دورًا أساسيًا. الحد الأقصى لنقل الحرارة لقسم واحد من مشعاع الألمنيوم للتدفئة كبير جدًا ويصل إلى 230 واط. هذا الرقم المثير للإعجاب يرجع إلى القدرة العالية للألمنيوم على نقل الحرارة.

هذا يعني أن هناك حاجة إلى طاقة أقل لتسخينها مقارنة بنظيرها المصنوع من الحديد الزهر.

يتجاوز نطاق درجة حرارة تسخين المبرد في بطاريات الألومنيوم 100 درجة.

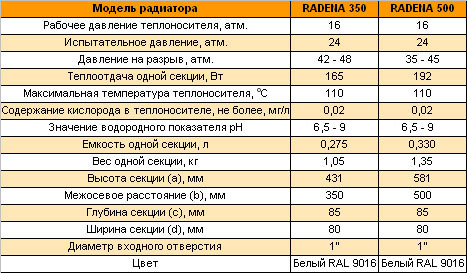

كمرجع ، مقطع قياسي من مشعاع ألومنيوم بارتفاع 350-1000 مم ، وعمق 110-140 مم ، وسماكة جدار من 2 إلى 3 مم ، ويحتوي على حجم سائل تبريد من 0.35 إلى 0.5 لتر ، وهو قادر على تسخين مساحة تبلغ 0.4 - 0.6 متر مربع.

معلمات التجمد وأنواع المبردات

أساس إنتاج مضاد التجمد هو جلايكول الإيثيلين أو البروبيلين غليكول.تعتبر هذه المواد في شكلها النقي بيئات شديدة العدوانية ، لكن الإضافات الإضافية تجعل مضاد التجمد مناسبًا للاستخدام في أنظمة التدفئة. تعتمد درجة مقاومة التآكل وعمر الخدمة ، وبالتالي التكلفة النهائية ، على المواد المضافة المقدمة.

المهمة الرئيسية للإضافات هي الحماية من التآكل. نظرًا لوجود موصلية حرارية منخفضة ، تصبح طبقة الصدأ عازلًا للحرارة. تساهم جزيئاته في انسداد القنوات وتعطيل مضخات الدورة الدموية وتؤدي إلى حدوث تسربات وتلف في نظام التدفئة.

علاوة على ذلك ، فإن تضييق القطر الداخلي لخط الأنابيب يستلزم مقاومة هيدروديناميكية ، مما يؤدي إلى انخفاض سرعة المبرد ، وزيادة تكاليف الطاقة.

يحتوي مضاد التجمد على نطاق واسع من درجات الحرارة (من -70 درجة مئوية إلى + 110 درجة مئوية) ، ولكن عن طريق تغيير نسب الماء والتركيز ، يمكنك الحصول على سائل بنقطة تجمد مختلفة. يتيح لك ذلك استخدام وضع التسخين المتقطع وتشغيل تدفئة المكان عند الحاجة فقط. كقاعدة عامة ، يتم تقديم مضاد التجمد في نوعين: مع نقطة تجمد لا تزيد عن -30 درجة مئوية ولا تزيد عن -65 درجة مئوية.

في أنظمة التبريد وتكييف الهواء الصناعية ، وكذلك في الأنظمة التقنية التي لا تتطلب متطلبات بيئية خاصة ، يتم استخدام مادة مانعة للتجمد تعتمد على جلايكول الإيثيلين مع إضافات مقاومة للتآكل. هذا بسبب سمية المحاليل. لاستخدامها ، يلزم وجود خزانات تمدد من النوع المغلق ؛ لا يُسمح باستخدامها في الغلايات ذات الدائرة المزدوجة.

تم تلقي الاحتمالات الأخرى للتطبيق بواسطة محلول يعتمد على البروبيلين غليكول. هذه تركيبة صديقة للبيئة وآمنة ، تستخدم في صناعة الأغذية والعطور والمباني السكنية. حيثما كان ذلك مطلوبًا لمنع احتمال دخول مواد سامة إلى التربة والمياه الجوفية.

النوع التالي هو ثلاثي إيثيلين جلايكول ، والذي يستخدم في درجات حرارة عالية (تصل إلى 180 درجة مئوية) ، ولكن لم يتم استخدام معلماته على نطاق واسع.

أنواع المشعات

الأكثر شيوعًا بين العدد الإجمالي للحمل الحراري ثلاثة أنواع:

• المبرد الألومنيوم
• بطارية الحديد الزهر
• المبرد ثنائي المعدن.

إذا كنت تعرف المسخن المثبت في منزلك ويمكنك حساب عدد الأقسام ، فلن يكون من الصعب إجراء حسابات بسيطة. بعد ذلك ، احسب حجم الماء في المبرد
, جدول
ويتم عرض جميع البيانات اللازمة أدناه. سوف يساعدون في حساب كمية سائل التبريد بدقة في النظام بأكمله.

نوع المسخن	متوسط ​​حجم لتر الماء / قسم
الألومنيوم
الحديد الزهر القديم
الحديد الزهر الجديد

نظام المعدنين

الألومنيوم

على الرغم من أنه في بعض الحالات قد يختلف نظام التدفئة الداخلي لكل بطارية ، إلا أن هناك معلمات مقبولة بشكل عام تسمح لك بتحديد كمية السائل الذي يناسبها. مع وجود خطأ محتمل بنسبة 5٪ ، ستعرف أن قسمًا واحدًا من المبرد المصنوع من الألومنيوم يمكن أن يحتوي على ما يصل إلى 450 مل من الماء

يجدر الانتباه إلى حقيقة أنه بالنسبة للمبردات الأخرى يمكن زيادة الأحجام

الحديد الزهر

يعد حساب كمية السائل الذي يناسب مشعاع الحديد الزهر أكثر صعوبة قليلاً. سيكون العامل المهم هو حداثة المسخن. في المشعات المستوردة الجديدة ، هناك فراغات أقل بكثير ، وبسبب الهيكل المحسن ، فإنها لا تسخن بشكل أسوأ من القديمة.

يحتوي المسخن الجديد المصنوع من الحديد الزهر على حوالي 1 لتر من السائل ، أما القديم فيتسع لـ 700 مل أكثر.

نظام المعدنين

هذه الأنواع من المشعات اقتصادية ومثمرة للغاية. يكمن سبب تغيير أحجام التعبئة فقط في ميزات نموذج معين وانتشار الضغط. في المتوسط ​​، يتم ملء هذا المسخن بـ 250 مل من الماء.

التغييرات الممكنة

تضع كل شركة مصنّعة للبطاريات معاييرها الدنيا / القصوى المسموح بها ، ولكن قد يتغير حجم سائل التبريد في الأنابيب الداخلية لكل طراز بناءً على زيادة الضغط.عادة ، في المنازل الخاصة والمباني الجديدة ، يتم تثبيت خزان التمدد في الطابق السفلي ، مما يسمح لك بتثبيت ضغط السائل حتى عندما يتمدد عند تسخينه.

تتغير المعلمات أيضًا على مشعات قديمة. في كثير من الأحيان ، حتى على الأنابيب المعدنية غير الحديدية ، تتشكل الزيادات بسبب التآكل الداخلي. يمكن أن تكون المشكلة شوائب في الماء.

بسبب هذه الزيادات في الأنابيب ، يجب تقليل كمية الماء في النظام تدريجياً. بالنظر إلى جميع ميزات المسخن والبيانات العامة من الجدول ، يمكنك بسهولة حساب الكمية المطلوبة من الماء لمبرد التدفئة والنظام بأكمله.

يتم اختيار مضخة الدوران وفقًا لخاصيتين رئيسيتين:

G * - معدل التدفق ، معبراً عنه بالمتر 3 / ساعة ؛

H - الرأس ، معبراً عنه بـ m.

* لتسجيل تدفق سائل التبريد ، تستخدم الشركات المصنعة لمعدات الضخ الحرف Q. مصنعي الصمامات ، على سبيل المثال ، Danfoss ، استخدم الحرف G لحساب التدفق. يُستخدم هذا الحرف أيضًا في الممارسة المحلية. لذلك ، كجزء من شرح هذه المقالة ، سنستخدم أيضًا الحرف G ، ولكن في مقالات أخرى ، بالانتقال مباشرةً إلى تحليل جدول تشغيل المضخة ، سنظل نستخدم الحرف Q للتدفق.

3.1 معلومات عامة

بحاجة إلى
في الحرارة عند المستهلكين المستهلكين للحرارة
يختلف تبعًا للأرصاد الجوية
الظروف ، وعدد من الساخنة
المياه في أنظمة المياه الساخنة المنزلية
إمدادات المياه ، وأنماط النظام
تكييف الهواء والتهوية
لتركيبات التدفئة. للأنظمة
التدفئة والتهوية وتكييف الهواء
الهواء هو العامل الرئيسي المؤثر
استهلاك الحرارة ، هو درجة الحرارة
الهواء الخارجي. استهلاك الحرارة ،
قادم لتغطية الأحمال
إمدادات المياه الساخنة والتكنولوجية
الاستهلاك في درجة الحرارة الخارجية
الهواء مستقل.

المنهجية
التغييرات في كمية الحرارة المقدمة
المستهلكين وفقًا للجداول الزمنية
استهلاكهم للحرارة يسمى النظام
التحكم في إمداد الحرارة.

يميز
المركزية والجماعية والمحلية
تنظيم إمداد الحرارة.

واحد
من أهم مهام تنظيم النظام
إمداد الحرارة لحساب
مخططات النظام بأساليب مختلفة
تنظيم الحمل.

اللائحة
الحمل الحراري ممكن من قبل عدة
الطرق: تغير درجة الحرارة
المبرد - طريقة نوعية ؛
الاغلاق الدوري للأنظمة -
تنظيم متقطع التغيير
سطح مبادل حراري.

الخامس
الشبكات الحرارية ، كقاعدة عامة ، مقبولة
تنظيم الجودة المركزي
وفقا للحمل الحراري الرئيسي الذي
عادة هو حمل التدفئة
المباني الصغيرة والعامة.
وسط
تنظيم جودة الإصدار
الحرارة محدودة لأصغرها
درجات حرارة الماء في خط أنابيب الإمداد ،
مطلوب لتسخين المياه
دخول أنظمة الماء الساخن
إمدادات المياه الاستهلاكية:

ل
أنظمة تدفئة مغلقة
أقل من 70 درجة مئوية ؛

ل
أنظمة التدفئة المفتوحة - لا
أقل من 60 درجة مئوية.

على ال
بناءً على البيانات التي تم الحصول عليها ، أ
مخطط درجة حرارة الشبكة
الماء حسب درجة الحرارة
الهواء الخارجي. الرسم البياني لدرجة الحرارة
من المستحسن أن تؤدي على ورقة
مليمتر ورق A4 أو مع
باستخدام Microsoft
مكتب. مقر. مركز
اكسل.
يتم تحديد درجة الحرارة على الرسم البياني
نطاقات تعديل نقطة الانهيار
ويتم وصفها.

2.3.2
.وسط
تنظيم جودة التدفئة
حمل

تنظيم الجودة المركزي
حسب حمولة التسخين
في حالة تشغيل الحمل الحراري
الإسكان والاحتياجات المجتمعية
أقل من 65٪ من إجمالي حمولة الحي
ومع الاحترام.

مع هذا النوع من التنظيم ،
مخططات التوصيل التابعة للمصاعد

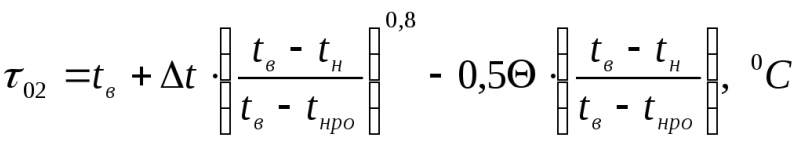

أنظمة تسخين درجة حرارة الماء فيها
الخادم
والعكسالطرق السريعة ، وكذلك بعد المصعدخلال فترة التسخين
تحدد بالتعبيرات التالية:

(2)

دفع
أنتجت للقيمة # 1. للجميع
تم احتساب الباقي على ما سبق
الصيغة المقترحة النتائج
المدرجة في الجدول 3.

(3)

دفع
أنتجت للقيمة # 1. للجميع
تم احتساب الباقي على ما سبق
الصيغة المقترحة النتائج
المدرجة في الجدول 3.

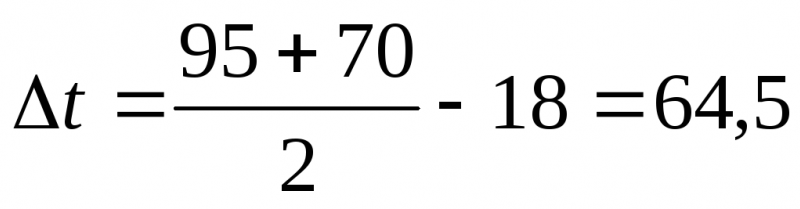

أين ر
- مستوطنة
اختلاف درجات الحرارة للتدفئة
أداة ، 0 ج ، يحددها
معادلة:

,
(4)

هنا 
3 و
2 - محسوب
درجة حرارة الماء على التوالي بعد
المصعد وفي خط العودة
شبكة التدفئة المحددة في(للمناطق السكنية ، عادة
3 =
95 0 درجة مئوية ؛
2 =
70 0 درجة مئوية) ؛


- فرق درجة حرارة الشبكة المحسوب
الماء في شبكة التدفئة


=
1 —
2
(5)


=110-70=40

—
فرق درجة حرارة الشبكة المقدرة
الماء في نظام التدفئة المحلي ،

(6)

أتساءل
درجات حرارة مختلفة
الهواء الخارجير
ن (عادةر
ن = +8 ؛ 0 ؛ -10 ؛ر
NR v ؛ر
nro) تحديد
01;

02 ;
03 وإنشاء رسم بياني لدرجة حرارة التسخين
ماء. لمواجهة العبء
درجة حرارة الماء الساخن
الماء في خط الإمداد
لا يمكن أن يكون 01 أقل من 70 درجة مئوية عند الإغلاق
أنظمة التدفئة. من أجل هذا
يتم تقويم جدول التدفئة إلى
مستوى درجات الحرارة هذه ويصبح
التدفئة والمنزلية (انظر مثال الحل).

درجة الحرارة في الهواء الطلق ،
المقابلة لنقطة فاصل الرسوم البيانية
درجة حرارة الماء ر
ن "،
يقسم فترة التسخين إلى نطاقات
مع أوضاع تحكم مختلفة:

الخامس
النطاق الأول مع نطاق درجة الحرارة
الهواء الخارجي من +8 0 درجة مئوية إلىر
ن »نفذتها جماعة أو محلية
التنظيم ، ومهمته
منع "ارتفاع درجة حرارة" الأنظمة
التدفئة وخسائر الحرارة غير المجدية ؛

الخامس
نطاقات الثاني والثالث مع نطاق درجة الحرارة
الهواء في الهواء الطلق من ر
ن 'لر
يتم تنفيذ NRO
مراقبة الجودة المركزية.

الجدول 3 - الرسم البياني لدرجة الحرارة

	درجة حرارة الهواء في الهواء الطلق ، tnr	درجة حرارة المبرد

الحساب الصحيح لسائل التبريد في نظام التدفئة

من خلال الجمع بين الميزات ، فإن الماء العادي هو الرائد بلا منازع بين ناقلات الحرارة. من الأفضل استخدام الماء المقطر ، على الرغم من أن الماء المغلي أو المعالج كيميائيًا مناسب أيضًا - لترسيب الأملاح والأكسجين المذاب في الماء.

ومع ذلك ، إذا كان هناك احتمال أن تنخفض درجة الحرارة في الغرفة مع نظام التدفئة إلى ما دون الصفر لبعض الوقت ، فلن يكون الماء مناسبًا كناقل للحرارة. إذا تجمد ، فمع زيادة الحجم ، هناك احتمال كبير لحدوث ضرر لا رجعة فيه لنظام التدفئة. في مثل هذه الحالات ، يتم استخدام المبرد القائم على التجمد.

الحسابات العامة

من الضروري تحديد سعة التدفئة الإجمالية بحيث تكون طاقة غلاية التدفئة كافية للتدفئة عالية الجودة لجميع الغرف. يمكن أن يؤدي تجاوز الحجم المسموح به إلى زيادة تآكل السخان ، فضلاً عن استهلاك كبير للطاقة.

يتم حساب الكمية المطلوبة من وسط التسخين وفقًا للصيغة التالية: الحجم الكلي = غلاية V + مشعات V + أنابيب V + خزان تمدد V

سخان مياه

يسمح لك حساب قوة وحدة التسخين بتحديد مؤشر قدرة المرجل. للقيام بذلك ، يكفي أن تأخذ كأساس النسبة التي يكفي عندها 1 كيلوواط من الطاقة الحرارية لتسخين 10 م 2 من مساحة المعيشة بشكل فعال. هذه النسبة صالحة في وجود الأسقف التي لا يزيد ارتفاعها عن 3 أمتار.

بمجرد أن يصبح مؤشر طاقة الغلاية معروفًا ، يكفي العثور على وحدة مناسبة في متجر متخصص. يشير كل مصنع إلى حجم المعدات في بيانات جواز السفر.

لذلك ، إذا تم إجراء حساب القدرة الصحيح ، فلن تكون هناك مشاكل في تحديد الحجم المطلوب.

لتحديد الحجم الكافي للمياه في الأنابيب ، من الضروري حساب المقطع العرضي لخط الأنابيب وفقًا للصيغة - S = π × R2 ، حيث:

• S - المقطع العرضي
• π ثابت ثابت يساوي 3.14 ؛
• R هو نصف القطر الداخلي للأنابيب.

بعد حساب قيمة مساحة المقطع العرضي للأنابيب ، يكفي ضربها في الطول الإجمالي لخط الأنابيب بأكمله في نظام التدفئة.

خزان التوسع

من الممكن تحديد السعة التي يجب أن يمتلكها خزان التمدد ، مع وجود بيانات حول معامل التمدد الحراري لسائل التبريد. بالنسبة للماء ، يكون هذا المؤشر 0.034 عند تسخينه إلى 85 درجة مئوية.

عند إجراء الحساب ، يكفي استخدام الصيغة: V-tank \ u003d (V syst × K) / D ، حيث:

• V-tank - الحجم المطلوب لخزان التمدد ؛
• V-syst - الحجم الكلي للسائل في العناصر المتبقية من نظام التدفئة ؛
• K هو معامل التمدد ؛
• د- كفاءة خزان التمدد (المشار إليها في الوثائق الفنية).

يوجد حاليًا مجموعة واسعة من الأنواع الفردية من المشعات لأنظمة التدفئة. بالإضافة إلى الاختلافات الوظيفية ، لديهم جميعًا ارتفاعات مختلفة.

لحساب حجم سائل العمل في المشعات ، يجب عليك أولاً حساب عددها. ثم اضرب هذا المبلغ في حجم قسم واحد.

يمكنك معرفة حجم مشعاع واحد باستخدام البيانات من ورقة البيانات الفنية للمنتج. في حالة عدم وجود مثل هذه المعلومات ، يمكنك التنقل وفقًا لمتوسط ​​المعلمات:

• الحديد الزهر - 1.5 لتر لكل قسم ؛
• ثنائي المعدن - 0.2-0.3 لتر لكل قسم ؛
• ألومنيوم - 0.4 لتر لكل قسم.

سيساعدك المثال التالي على فهم كيفية حساب القيمة بشكل صحيح. لنفترض أن هناك 5 مشعات مصنوعة من الألومنيوم. كل عنصر تسخين يحتوي على 6 أقسام. نجعل الحساب: 5 × 6 × 0.4 = 12 لترًا.

كما ترى ، فإن حساب سعة التدفئة ينزل إلى حساب القيمة الإجمالية للعناصر الأربعة المذكورة أعلاه.

لا يمكن لأي شخص تحديد السعة المطلوبة لسائل العمل في النظام بدقة رياضية. لذلك ، لا ترغب في إجراء الحساب ، يتصرف بعض المستخدمين على النحو التالي. بادئ ذي بدء ، يتم ملء النظام بحوالي 90٪ ، وبعد ذلك يتم فحص الأداء. ثم ينزف الهواء المتراكم واستمر في الملء.

أثناء تشغيل نظام التدفئة ، يحدث انخفاض طبيعي في مستوى المبرد نتيجة لعمليات الحمل الحراري. في هذه الحالة ، هناك فقدان للطاقة وإنتاجية المرجل. هذا يعني الحاجة إلى خزان احتياطي بسائل عامل ، حيث يمكن مراقبة فقدان سائل التبريد ، وإذا لزم الأمر ، تجديده.

كمية المبرد في نظام التدفئة

المبرد ضروري بعد تركيب نظام تدفئة جديد ، بعد إصلاحه أو إعادة بنائه.

قبل ملء نظام التسخين ، من الضروري تحديد الكمية الدقيقة لسائل التبريد من أجل شراء أو تحضير الحجم المطلوب مسبقًا. من الضروري جمع معلومات حول حجم جواز السفر لجميع أجهزة التدفئة وخطوط الأنابيب (بمزيد من التفصيل: "حساب حجم نظام التدفئة ، بما في ذلك المشعات"). عادة ما يتم تضمين هذه البيانات على العبوة أو في الأدبيات المرجعية. يتم حساب حجم الأنابيب بسهولة من طولها والمقطع العرضي المعروف. بالنسبة للعناصر الأكثر شيوعًا لشبكات التدفئة ، تكون أحجام المبرد كما يلي:

• قسم المبرد الحديث (الألومنيوم أو الصلب أو المعدنين) - 0.45 لتر
• قسم الرادياتير من النوع القديم (الحديد الزهر ، MS 140-500 ، GOST 8690-94) - 1.45 لتر
• متر خطي للأنبوب (قطر داخلي 15 ملم) - 0.177 لتر
• متر طولي للأنبوب (قطر داخلي 32 ملم) - 0.8 لتر

لا يكفي بالنسبة لنا حساب معدل تدفق المبرد - صيغة حساب حجم خزان التمدد ضرورية للغاية أيضًا. لا يكفي مجرد تلخيص أحجام مكونات شبكة التدفئة (المشعات والمراجل وخطوط الأنابيب). الحقيقة هي أنه في عملية التسخين ، يتغير الحجم الأولي للسائل بشكل كبير ، وبالتالي يزداد الضغط. للتعويض عن ذلك ، يتم استخدام ما يسمى بخزانات التمدد.

يتم حساب حجمها باستخدام المؤشرات والمعاملات التالية:

هـ - ما يسمى بمعامل التمدد للسائل (محسوب كنسبة مئوية). يختلف باختلاف المبردات. بالنسبة للماء 4٪ ، مضاد التجمد على أساس جلايكول الإيثيلين - 4.4٪.

d هو عامل الكفاءة لخزان التمدد VS هو معدل التدفق المحسوب للناقل الحراري (الحجم الإجمالي لجميع مكونات نظام الإمداد الحراري) V هو نتيجة الحساب. حجم خزان التمدد.

صيغة الحساب - V = (VS x E) / d

اكتمل حساب المبرد في نظام التدفئة - حان وقت ملئه!

هناك خياران لملء النظام حسب تصميمه:

• الملء الذاتي - في أعلى نقطة في النظام ، يتم إدخال قمع في الفتحة ، يتم من خلاله سكب المبرد تدريجياً. من الضروري ألا تنسى فتح الصنبور عند أدنى نقطة في النظام واستبدال نوع من الحاوية.
• الضخ الإجباري بمضخة. تقريبًا أي مضخة كهربائية منخفضة الطاقة ستفي بالغرض. أثناء عملية الملء ، يجب مراقبة قراءات مقياس الضغط حتى لا تفرط في الضغط. يُنصح بشدة بعدم نسيان فتح صمامات الهواء على البطاريات.

حجم القسم وتدفق المبرد

اليوم ، لا تمتلئ جميع أنظمة التدفئة المستقلة بالمياه.
. هذا يرجع إلى عاملين.

حجم القسم

1. ينشأ الموقف عندما يحتاج الملاك إلى مغادرة المنزل بدون تدفئة لفترة طويلة ، نظرًا لعدم وجود حاجة لتدفئة المكان بسبب الغياب الطويل.
2. يميل الماء إلى التجمد حتى عند درجة حرارة صفر. عندما يتجمد الماء ، يتمدد ويتحول إلى جليد ، أي أنه ينتقل من حالة فيزيائية إلى أخرى. خلال هذه العملية ، يتم إطلاق روابط الماء بين الجزيئات وتغييرها ، ونتيجة لذلك ، تتطور قوة هائلة تكسر المشعات والأنابيب المصنوعة من أي معدن.

لتجنب مثل هذه الحالات ، لملء نظام التدفئة ، بدلاً من الماء ، يتم استخدام مبرد آخر ، خالي من مشكلة التجميد. يمكن أن يكون مثل هذه الانتفريزات المنزلية مثل:

• أثلين كلايكول؛
• محلول ملحي؛
• تكوين الجلسرين
• كحول الطعام
• النفط النفط.

بفضل الإضافات الخاصة التي يتم إدخالها في هذه المكونات ، تحتفظ تركيبات سائل التبريد بحالتها الكلية في صورة سائلة حتى في درجات الحرارة المنخفضة.

حساب المبرد

يتطلب تحديد مقدار تدفق المبرد المطلوب لنظام تدفئة مستقل حسابًا دقيقًا. للحصول على طريقة سهلة لمعرفة مقدار التجمد المطلوب لملء نظام التدفئة ، توجد جداول حسابية مختلفة.

حجم الماء في قسم واحد

بالنسبة للحسابات الأساسية ، يمكنك استخدام المعلومات المقدمة في الكتب المرجعية المواضيعية:

• يحتوي القسم القياسي لبطارية الألومنيوم على 0.45 لترًا من سائل التبريد.
• يحتوي متر الجري لأنبوب 15 ملم على 0.177 لتر ، ويحتوي الأنبوب الذي يبلغ قطره 32 ملم على 0.8 لتر من المبرد.

يمكن الحصول على معلومات حول خصائص مضخة المكياج وخزان التمدد من بيانات جواز السفر لهذا الجهاز.

سيكون الحجم الإجمالي لنظام التدفئة مساويًا للحجم الكلي لجميع أجهزة التدفئة:

• مشعات.
• خطوط الأنابيب.
• مبادل حراري للغلاية
• خزان التمدد.

يتم تعديل الصيغة المكررة للحساب الرئيسي مع مراعاة معامل تمدد المبرد. بالنسبة للمياه 4٪ ، للإيثيلين جلايكول ─ 4.4٪.

استنتاج

عند تصميم نظام تدفئة مستقل ، يتساءل الكثير من الناس ، كم لتر من سائل التبريد يمكن أن يحمل جزء واحد من بطارية الألومنيوم.يعد ذلك ضروريًا لحساب استهلاك الغاز والكهرباء وتحديد مقدار التجمد الذي تحتاجه لشرائه إذا كان النظام لا يستخدم الماء.

أثناء بناء أو إعادة بناء منزل خاص ، يطرح السؤال دائمًا - ما هي المعدات التي يجب اختيارها لتدفئة الغرفة ، لأن العيش المريح فيها في الشتاء يعتمد بشكل مباشر على ذلك. لذلك ، من الضروري اتخاذ القرار الصحيح للتدفئة.

نظام التدفئة عبارة عن مجمع يتكون من مضخات وأجهزة ومعدات أتمتة وخطوط أنابيب وأجهزة أخرى مصممة لتوصيل الحرارة من مولد إلى المباني السكنية. يعتمد التشغيل الفعال والجيد التنسيق لهذا النظام على التثبيت الصحيح ، والحساب الدقيق لعدد الأقسام ، ومخطط الأسلاك المحدد وعوامل أخرى.
