ما هو مطلوب لحساب المبادل الحراري

تركيب المرجل

بعد تصنيع المبادل الحراري وإعداد أجزاء الهيكل ، يمكنك المتابعة مباشرة إلى تركيب الجهاز نفسه. من الأفضل القيام بذلك في المكان الذي ستقف فيه غلاية الوقود الصلب محلية الصنع. سيكون الهيكل ثقيلًا جدًا ولا يطاق.

ما الذي يجب القيام به:

1. نضع أساس الطوب ، والذي نقوم بعد ذلك بتثبيت اللوحة السفلية للصفائح الفولاذية ؛
2. عموديًا على طول محيط اللوحة السفلية ، نقوم بتثبيت الجدران الداخلية لمولد الحرارة ؛
3. داخل هذا السكن نضع الشبكة والمبادل الحراري نفسه. هنا يجب أن يؤخذ في الاعتبار أن أنبوب تصريف المياه يجب أن يكون أقل من أنبوب الإمداد به ؛
4. تثبيت الجدران الخارجية
5. بين الجدران الداخلية والخارجية نضع طبقة من الرمل المغسول والمكلس لزيادة الكفاءة ؛
6. نحن نلحم أدوات التقوية في الجزء الخارجي من الغلاية ، ونعلق الورقة المتبقية بالجزء العلوي من الجسم ؛
7. نقوم بتثبيت الأبواب في الفتحات وتركيب المدخنة.

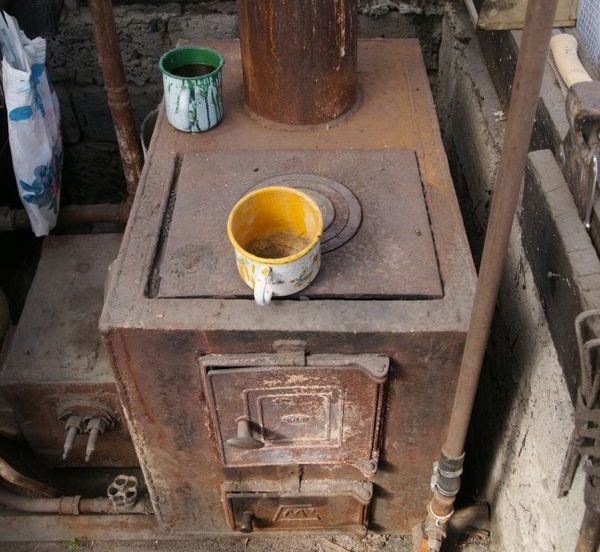

على سطح الهيكل ، يمكنك تثبيت موقد من الحديد الزهر والحصول على فرصة للطهي. أو بدلاً من ذلك ، قم بتكييف سخان مياه افعل ذلك بنفسك. نتيجة لجميع الأنشطة ، سيتم الحصول على غلاية وقود صلب محلية الصنع اقتصادية وموثوقة.

رئيسي> تدفئة> مبادل حراري لمرجل يعمل بالوقود الصلب. بيدي.

أنواع انتقال الحرارة

الآن دعنا نتحدث عن أنواع نقل الحرارة - لا يوجد سوى ثلاثة منهم. الإشعاع - انتقال الحرارة بسبب الإشعاع. كمثال ، فكر في أخذ حمام شمسي على الشاطئ في يوم صيفي دافئ. ويمكن حتى العثور على مثل هذه المبادلات الحرارية في السوق (سخانات الهواء الأنبوبية). ومع ذلك ، في أغلب الأحيان لتدفئة المباني السكنية ، والغرف في الشقة ، نشتري النفط أو مشعات كهربائية. هذا مثال على نوع آخر من نقل الحرارة - الحمل الحراري. يمكن أن يكون الحمل الحراري طبيعيًا أو قسريًا (غطاء محرك السيارة ، وهناك مبادل حراري في الصندوق) أو مدفوعًا ميكانيكيًا (بمروحة ، على سبيل المثال). النوع الأخير أكثر كفاءة.

ومع ذلك ، فإن الطريقة الأكثر فاعلية لنقل الحرارة هي التوصيل ، أو ، كما يطلق عليه أيضًا ، التوصيل (من التوصيل الإنجليزي - "التوصيل"). يفكر أي مهندس يقوم بإجراء حساب حراري لمبادل حراري ، أولاً وقبل كل شيء ، في كيفية اختيار معدات فعالة بأبعاد دنيا. ومن الممكن تحقيق ذلك على وجه التحديد بسبب التوصيل الحراري. مثال على ذلك هو TOA الأكثر كفاءة اليوم - المبادلات الحرارية للوحة. المبادل الحراري اللوحي ، وفقًا للتعريف ، هو مبادل حراري ينقل الحرارة من مبرد إلى آخر من خلال جدار يفصل بينهما. تسمح أقصى مساحة تلامس ممكنة بين الوسيطتين ، جنبًا إلى جنب مع المواد المختارة بشكل صحيح ، ومظهر اللوحة والسمك ، بتقليل حجم المعدات المختارة مع الحفاظ على الخصائص التقنية الأصلية المطلوبة في العملية التكنولوجية.

لنبدأ التثبيت

يعتمد تسلسل العمل على ميزات تصميم المبادل الحراري.

تركيب جهاز بسجل

عند التثبيت في فرن قديم ، سيتعين عليك تفكيك جزء من البناء. تسلسل العمل على النحو التالي:

1. نقوم بإعداد الأساس للملف مباشرة في تجويف الفرن.
2. تركيب الملف.
3. نضع الصف المفكك من الطوب ، مما يترك مساحة لمدخل ومخرج الأنابيب.
4. نقوم بتوصيل المبادل الحراري بنظام التدفئة.

قبل بدء التشغيل ، يجب فحص الخزان للتأكد من عدم وجود تسربات دون فشل. يمكنك التأكد من عدم وجود تسربات وذلك بملئه بالماء ويفضل تحت الضغط.

تركيب الجهاز بحاوية

أفضل خيار للموقد أو الموقد. وهي مصنوعة من خزان معدني واثنين من الأنابيب النحاسية. يبلغ حجم الخزان ، كقاعدة عامة ، حوالي 20 لترًا.في حالة عدم وجود منتج نهائي ، يتم عمل خزان بحجم كاف يدويًا بواسطة صفائح فولاذية اللحام.

لتصنيع المبادل الحراري ، يجب استخدام مادة يزيد سمكها عن 2.5 مم. يجب أن يتم اللحام بحيث يكون سمك التماس المشكل في حده الأدنى.

يجب تركيب الخزان على ارتفاع متر واحد فوق مستوى الأرض ، ولكن لا يزيد عن 3 أمتار من الموقد. يتم عمل فتحتين في الخزان: أحدهما بالقرب من القاع ، والثاني - في أعلى نقطة على الجانب الآخر. تعتمد كفاءة نقل الحرارة على موقع الخطوط.

من الضروري السعي لضمان أن يكون الحد الأدنى للانحراف للمخرج السفلي في اتجاه الأرض هو درجتان. يجب توصيل الجزء العلوي بزاوية 20 درجة في الاتجاه المعاكس.

يتم تركيب صمام تصريف في خزان التخزين. يتم توفير صنبور آخر لاستنزاف النظام بأكمله ، والذي يتم تثبيته عند أدنى نقطة. بعد التحقق من الضيق ، يكون النظام جاهزًا للتشغيل. يمكن تقدير كفاءة هذا الفرن المزود بمبادل حراري في موسم البرد.

ما هي الخصائص التي يجب أن تمتلكها الأدوات

إذا كان هدفك هو عمل مبادل حراري لغرفة مرجل أو نقطة تسخين ، فمن الأفضل التركيز على اختيار الأجهزة القابلة للطي باللوح أو صنعها بنفسك وفقًا للرسم. يظهر مخطط المبادل الحراري في الصورة أدناه:

لماذا الأجهزة الرقائقية القابلة للطي؟ الحقيقة هي أن السائل (في هذه الحالة هو الماء) في شبكات التدفئة والسباكة ليس له صفات جيدة بشكل خاص ، والتي يمكن أن تؤدي إلى تكوين مقياس ورواسب خطيرة أخرى في النظام. بالمناسبة ، فإن إصلاح المبادلات الحرارية يتكون على وجه التحديد من تنظيف القنوات من هذه المواد. أيضا ، في الإصلاح ، يتم تغيير "لفات" وإصلاح الشقوق في الثقوب (إذا لزم الأمر).

بالطبع ، لا يسمح تصميم مثل هذه المبادلات الحرارية بتقليل مستوى تكوين المقياس إلى الصفر. ولكن ما هي مزاياها بعد ذلك؟ ميزتها الرئيسية هي التفكيك السهل. تصميم المبادلات الحرارية للوحة بسيط للغاية بحيث يمكن تنظيف الميزان كل يوم تقريبًا. وبالتالي ، يتم تنفيذ إصلاح المبادلات الحرارية من النوع القابل للطي في أسرع وقت ممكن. هنا ، تجدر الإشارة إلى ميزة أخرى - إمكانية صيانة الجهاز ، لأنه من الممكن استبدال اللوحات الموجودة به دون استخدام معدات وأدوات خاصة.

20 صورة للقطط تم التقاطها في اللحظة المناسبة القطط مخلوقات رائعة وربما يعلم الجميع عنها. كما أنهم يتمتعون بالضوء بشكل لا يصدق ويعرفون دائمًا كيف يكونون في الوقت المناسب وفقًا للقواعد.

9 نساء مشهورات وقعن في حب النساء إن إظهار الاهتمام بشخص آخر غير الجنس الآخر ليس بالأمر غير المعتاد. لا يمكنك مفاجأة أو صدمة شخص ما إذا اعترفت بذلك.

كان أسلافنا ينامون بشكل مختلف عن نومنا. ما الذي نفعله بشكل خاطئ؟ من الصعب تصديق ذلك ، لكن العلماء والعديد من المؤرخين يميلون إلى الاعتقاد بأن الإنسان المعاصر ينام بطريقة مختلفة تمامًا عن أسلافه القدامى. في البداية.

كيف تبدو أصغر سنًا: أفضل قصات شعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

هذه الأشياء العشرة الصغيرة التي يلاحظها الرجل دائمًا في المرأة هل تعتقد أن رجلك لا يعرف شيئًا عن علم النفس الأنثوي؟ هذا ليس صحيحا. لن يختبئ أي تافه واحد من أنظار الشريك الذي يحبك. وهنا 10 أشياء.

لا تفعل هذا ابدا في الكنيسة! إذا لم تكن متأكدًا مما إذا كنت تفعل الشيء الصحيح في الكنيسة أم لا ، فأنت على الأرجح لا تفعل الشيء الصحيح. هنا قائمة من الرهيبين.

رئيسي> تدفئة> مبادل حراري لمرجل يعمل بالوقود الصلب. بيدي.

ما هو ولماذا هو مطلوب

المبادل الحراري هو جهاز لنقل الحرارة من وسط ساخن إلى وسط أبرد. مبدأ واحد ، الانشاءات + مجموعة.يسمح لك المبادل الحراري للمدخنة بتحديد جزء من طاقة غازات العادم واستخدامه لتسخين غرفة مجاورة أو تسخين الماء الساخن.

لا يمكن استخدام مستخلصات حرارة غاز المداخن للمدخنة إلا إذا كان الأنبوب مصنوعًا من الفولاذ. لن يكون من الممكن تركيب مبادل حراري على هياكل السيراميك والساندويتش الحديثة ، لأن السطح الخارجي للأنبوب المعزول بارد.

غازات العادم من الغازات الحديثة وغلايات الحبيبات ليست ساخنة - حوالي 200 درجة مئوية ، لذلك لن تعمل للحصول على الكثير من الحرارة من المدخنة. تخرج الغازات الأكثر سخونة من غلايات الوقود الصلب - حتى 600 درجة مئوية ، ويسمح لك جهاز التعافي بالحصول على كمية كبيرة من الحرارة للتدفئة أو تسخين المياه.

يمكن الحصول على أقصى قدر من الحرارة من غازات العادم أثناء تشغيل المواقد التقليدية غير الحديثة والمدافئ والمواقد البرجوازية محلية الصنع. كفاءة هذه السخانات منخفضة ، ودرجة حرارة غاز المداخن عالية ، لذلك يمكن التقاط جزء كبير من الحرارة الخارجة باستخدام المشتت الحراري. يتيح لك استخدام المشتتات الحرارية على مدخنة موقد منزلي الصنع الحصول على ما يصل إلى 30-40٪ من الطاقة بالإضافة إلى ذلك.

السبب الرئيسي لتركيب مبادل حراري هو تعظيم استخدام طاقة احتراق الوقود وتوفير تكاليف التدفئة. بالإضافة إلى ذلك ، في بعض الأحيان عند تسخين المنازل الصغيرة ، ليس من المجدي اقتصاديًا شراء سخان بمبادل حراري وتركيب نظام تدفئة.

تحتوي المدفأة الحديثة أو الموقد على تدفئة تصل إلى 70 مترًا مربعًا ، بل وأكثر من ذلك ، تحتاج بعض الغرف فقط إلى تدفئة - الحمامات أو غرف النوم البعيدة ، والغرف في الطابق الثاني أو العلية ، لذلك يمكن استخدام الحرارة من المبادل الحراري للمدخنة لتدفئتها . في بعض الأحيان ، يتم استخدام مبادل حراري للمدخنة لتسخين الماء.

إنتاج المبادلات الحرارية للغلايات الأفقية

عادةً ما تحتوي غلاية الوقود الصلب الأفقية على أبعاد كبيرة إلى حد ما ولا تهدف فقط إلى تدفئة المكان ، ولكن يمكن وضع الموقد على سطحه العلوي. أسهل طريقة لبناء مثل هذا المرجل بيديك هي استخدام الأنابيب المعدنية التي يتم تجميعها وفقًا لنمط معين.

مخطط تشغيل غلاية بسيطة مع مبادل حراري.

المبادل الحراري المستطيل مصنوع من أنابيب دائرية 40 مم و 50 مم وأنابيب مستطيلة 60 × 40 مم. يستخدم شكل مستطيل لربط الأنابيب بمقطع عرضي دائري. لهذه الأغراض ، من الممكن أيضًا استخدام الأنابيب ذات المقطع العرضي الدائري ، ولكن هذه عملية صعبة للغاية تتطلب الكثير من الخبرة. يجب أن يكون سمك الجدار لجميع الأنابيب المستخدمة 4-5 مم.

بعد حساب الأبعاد المطلوبة للمبادل الحراري وعمل فراغات الأنابيب بالحجم المطلوب ، يتم قطع فتحات الأنابيب المستديرة في رفوف عمودية ، مقطع جانبي مربع. ضع في اعتبارك مثالًا لإنشاء غلاية تدفئة لمنزل تبلغ مساحته حوالي 100 متر مربع. في الرفوف الأمامية ، كما هو موضح من باب الفرن ، من الضروري قطع 4 فتحات للأنابيب التي يبلغ قطرها 50 مم ، في الرفوف الخلفية ، يتم أيضًا قطع 4 فتحات في الوجه بعرض 60 مم. في وجه بعرض 40 مم ، يتم قطع 4 فتحات 40 مم.

وبالتالي ، فإن العمود الأمامي يشكل ثقبًا لباب الفرن ، حيث تعمل الأنابيب على جانبيها. إطارات العمود C وأعقاب الأنابيب 40 مم. يجب أن نتذكر أنه لكي تعمل غلاية الوقود الصلب بشكل صحيح ، من الضروري توفير أنابيب لمدخل الماء البارد ولمخرج الماء الساخن ، والتي سيتم توصيلها بنظام التدفئة في المنزل. توجد فتحة الماء البارد في الجزء السفلي من الغلاية ، ومخرج الماء الساخن - في الأعلى. يتم قطعها إما باستخدام قاطع الغاز أو اللحام ، ويجب أن تكون نظيفة ، وتحتاج إلى محاولة جعلها متساوية ، وتتم إزالة التدفقات التي قد تتشكل باستخدام مطحنة.

مخطط غلاية محلية الصنع من الأنابيب.

يبدأ تجميع المبادل الحراري لمرجل يعمل بالوقود الصلب بالأجزاء الطرفية. يتم تثبيت الرفوف والأنابيب بشكل عمودي على سطح مستو

بعد تجميع الأجزاء الأمامية والخلفية ، يبدأ لحام الأجزاء الجانبية ، من المهم مراقبة عمودية الحواف. من الأفضل القيام بذلك معًا ، شخص ما يمسك الأنبوب ، شخص ما يلحم

الخطوة التالية هي لحام أقسام الأنابيب لتزويد المياه وتصريفها. ثم يتم لحام الأجزاء الطرفية للمقطع الجانبي المستطيل ، ويتم ذلك باستخدام قطع معدنية بقياس 60 × 40 مم.

من المهم جدًا بعد الانتهاء من أعمال اللحام التحقق من ضيق اللحامات. للقيام بذلك ، يجب تثبيت الهيكل عموديًا ، وإغلاق الفتحة السفلية ، والبدء في سكب الماء من خلال الفتحة العلوية.

إذا لم تكن هناك تسريبات ، فأنت بحاجة إلى تصريف المياه عن طريق فتح الفتحة السفلية ، ويمكنك متابعة تركيب المرجل.

حسابات القوة

يكاد يكون من المستحيل حساب طاقة المبادل الحراري بشكل مستقل في حالة عدم وجود بيانات أولية (طاقة الفرن ودرجة الحرارة وكمية الغازات الخارجة لكل وحدة زمنية ومنطقة التلامس بين المبادل الحراري ومعدن المدخنة سرعة مرور الهواء أو الماء عبر الجهاز) تكاد تكون مستحيلة. يمكنك قياس قوة المبادل الحراري المثبت بالفعل.

يجدر الاعتماد مبدئيًا على حقيقة أن المبادل الحراري الموجود على مدخنة موقد يعمل بالوقود الصلب أو موقد يعمل على تسخين زوج من المشعات الصغيرة ، أو زيادة درجة الحرارة في المرآب ، أو جعل غرفة العلية أكثر دفئًا ، وغرفة تبديل الملابس في الحمام .

عملية التصنيع

بادئ ذي بدء ، تحتاج إلى إعداد جميع الفراغات اللازمة:

1. صفائح فولاذية بسمك 4 - 5 مم لتصنيع صناديق الاحتراق. سبائك الصلب من الدرجات المقاومة للحرارة 12X1MF أو 12XM (مع إضافة الكروم والموليبدينوم) هي الأنسب ، ولكن يجب طهيها في بيئة الأرجون ، لذلك ستحتاج إلى خدمات عامل لحام محترف. إذا قررت إنشاء صندوق نيران من الفولاذ الهيكلي (بدون إضافات للسبائك) ، فيجب عليك استخدام درجات منخفضة الكربون ، على سبيل المثال ، Steel 20 ، لأن المواد عالية الكربون يمكن أن تفقد ليونة من التعرض لدرجات حرارة عالية (يتم تقويتها).
2. صفائح فولاذية بسمك 0.3 - 0.5 مم ، مطلية بتركيبة بوليمر (تغليف زخرفي).
3. ألواح فولاذية هيكلية 4 مم للبدن.
4. الزاوية 50 × 4 مم ، والتي سيتم من خلالها كتابة الشبكة.
5. أنبوب Du50 (أنابيب اللهب داخل المبادل الحراري والأنابيب الفرعية لتوصيل نظام التدفئة).
6. أنبوب Du150 (أنبوب لتوصيل المدخنة).
7. أنبوب مستطيل 60x40 (مدخل هواء).
8. شريط فولاذي 20x3 مم.
9. صوف البازلت 20 مم (الكثافة - 100 كجم / م 3).
10. سلك الأسبستوس لإغلاق الفتحات.
11. صنع مصنع مقابض الأبواب.

يجب أن يتم لحام الأجزاء باستخدام أقطاب MP-3C أو ANO-21.

أفضل مبادل حراري للمياه الساخنة

العنصر الضروري في نظام التدفئة لمنزل خاص ، والذي بسببه يتم نقل الحرارة من التدفئة إلى الماء البارد ، وبالتالي تسخينه وتزويد السكان بما يكفي من الماء الساخن.

الناتج المحلي الإجمالي 08-114-4000

يتم تثبيته في أنظمة إمداد الماء الساخن ، وأنظمة التدفئة للمباني والهياكل المنزلية والصناعية ، حيث يكون وسط العمل هو الماء الساخن القادم من شبكات التدفئة من CHP ، وغيرها من السوائل غير المجمدة. مبدأ التشغيل هو أن وسط التسخين الموجود فيه يمر عبر المساحة الداخلية للأنبوب ، ويمر الوسيط الساخن عبر الفراغ الحلقي. نتيجة لذلك ، يمكن أيضًا استخدام السخان في الأنظمة الأخرى التي تتطلب تنظيم درجات حرارة السائل. كما أنها تستخدم في صناعة البتروكيماويات والأدوية وما إلى ذلك. لأبخرة التبريد والتدفئة والغازات ومخاليطها ومكثفاتها.

الناتج المحلي الإجمالي 08-114-4000

تحديد:

اللائحة الفنية	TU 4933-001-65753064-2010 ؛ GOST 27590-2005
عدد الأنابيب ، DN 16 ، قطعة.	19
استهلاك الماء الساخن ، طن / ساعة	21,5
مساحة السطح المدفأ ، م 2	3,58
القطر ، مم	114
الطول ، م	4
الوزن ، ر	97,1

عناصر السخان مصنوعة من النحاس الأصفر L-68 أو 08x18H10 (12X18H10) من الفولاذ المقاوم للصدأ. الجهاز متصل بشبكات التدفئة وخطوط الأنابيب من خلال مواسير انتقال قادمة من الجسم.

غلاية ذات غطاء وأنبوب

يتم استخدامها في أنظمة التدفئة للمباني لأغراض مختلفة وتستخدم لتسخين مياه الشبكة بالبخار. تستخدم أنابيب التبادل الحراري الملساء المصنوعة من النحاس الأصفر L68 أو الفولاذ المقاوم للصدأ 08X18H10 بقطر 16 مم.

غلاية ذات غطاء وأنبوب

مصمم لتسخين المياه في أنظمة الإمداد بالحرارة والتدفئة والماء الساخن التي تعمل وفقًا لجداول التحكم في درجة الحرارة الشائعة 70 درجة / 150 درجة ؛ 70 درجة / 130 درجة ؛ 70 درجة / 95 درجة و 50 درجة / 60 درجة. لتجنب غليان الماء ، يجب أن يكون ضغطه أعلى من ضغط البخار بما لا يقل عن 0.1 ميجا باسكال (1 كجم / سم 2).

دانفوس XB 06L-1-8 - تافاجو

تم تصميم المبادلات الحرارية ذات الألواح النحاسية ذات الألواح الفولاذية المقاومة للصدأ خصيصًا لتطبيقات التدفئة المركزية. يمكن استخدامها أيضًا في أنظمة التدفئة والماء الساخن والتبريد لتركيبات التهوية وتكييف الهواء.

دانفوس XB 06L-1-8 - تافاجو

وهو يتألف من 8 ألواح فولاذية AISI 316 ملحومة بالنحاس بشكل موثوق ، ويتم لحام النحاس عند الحواف ، وكذلك في جميع نقاط التلامس للوحات - مما يمنع تسرب سائل التبريد والوسط المسخن. يتم اختيار عدد اللوحات وفقًا للنظام المحدد والمتطلبات الفردية.

من بين المزايا ، تم زيادة ضغط التصميم إلى 2.5 ميجا باسكال (25 بار) ، وتم تقليل الوزن وتم تبسيط الصيانة بشكل كبير - والآن يستغرق التنظيف ساعتين كحد أقصى.

فيديو: مبادل حراري. تدفئة خيمة في الشتاء أثناء الصيد

مبادل حراري لغلاية الوقود الصلب. بيدي.

بالنسبة لمرجل الوقود الصلب الخاص بي ، قمت بعمل مبادل حراري فعال. تم التفكير في تصميم المبادل الحراري بطريقة توفر أقصى مساحة ممكنة للتبادل الحراري مع سهولة التصنيع. ومنطقة التبادل الحراري ، كما تعلم ، تؤثر بشكل مباشر على الكفاءة.

من الناحية الهيكلية ، يتكون المبادل الحراري من ثلاثة مسجلات أنابيب متطابقة. يتم دمج كل منهم ، أثناء التثبيت ، في مبادل حراري واحد باستخدام أمشاط ملحومة. الوصلات قابلة للفصل ، بحيث في حالة وقوع حادث لأي من السجلات ، يمكنك ببساطة إيقاف تشغيلها دون تفكيك الغلاية.

قبل عمل السجلات ، قمت أولاً بإنشاء قوالب من أنبوب بلاستيكي ، والذي قررت استخدامه لوضع العلامات من أجل تحقيق الهندسة الصحيحة للمفاصل الملحومة.

تم عمل الثقوب بدون حفر. أولاً ، باستخدام مطحنة كبيرة ، قمت بقطع جزء من المعدن ، ثم باستخدام مطحنة صغيرة مع عجلة طحن ، قمت بتعديلها وفقًا للترميز ، وبعد ذلك فقط اخترتها أخيرًا باستخدام القاطع. مقبض إضافي على المثقاب ليس ضروريًا على الإطلاق ، وحدة التحكم في السرعة أيضًا. كانت شاروشكا تنتظر دورها في حاوياتي لمدة 15 عامًا منذ أن عملت في البريد الإلكتروني. تركيب شطب الأسطح الداخلية للأنابيب (بطريقة التركيب الصناعية).

للتحكم في الثقوب أثناء المعالجة ، استخدمت أيضًا نموذجًا. تبين أن المكثف الكهربائي القديم مناسب جدًا لي بهذه السعة.

من قصاصات الأنبوب الجانبي المتبقية من السياج ، قمت بعمل "قالب" لتجميع السجلات بحيث تصبح الجوانب الثلاثة صلبة ، والرابع ، بعد وضع الأنابيب الداخلية ، يتم ضغطه بمشابك. أولاً ، قمت بتجميع كل شيء على مسامير ، وعندها فقط قمت باللحام النهائي. وبالتالي ، وفقًا لنفس النموذج ، تم تجميع ثلاثة سجلات متطابقة تمامًا من أنابيب الملف الشخصي.

ثم بدأ في صنع الأمشاط لتجميع كتلة من السجلات. تم عمل الثقوب الموجودة في الفراغات باستخدام نفس التكنولوجيا المستخدمة عند تجميع السجلات: المطاحن ، المثقاب مع القاطع. بمساعدة المشابك ، قام بضغط السروج الملولبة مع نساء أمريكيات إلى أنبوب مسطح وأنبوب مشط ، وأمسكه باللحام.

بعد أن قام بلف الأمريكيين وسروج المشط الثاني ، قام بسحبهم حتى تم الضغط بشدة على طائرات الأمريكيين ، وكانت الأنابيب متوازية في طائرتين. أمسكها ، وفكها ، وبدا أن كل شيء بقي في الطائرات. لم أجرؤ على السقوط حتى اللحام النهائي للسجلات ، فقط في حالة.

بحث الموقع. يمكنك تغيير عبارة البحث.

نتيجة لذلك ، تم تجهيز غلاية الوقود الصلب بسعة حوالي 100 كيلو وات بمبادل حراري فعال وموثوق إلى حد ما ، والذي تم تأكيده لاحقًا من خلال التشغيل العملي.

أرسل فيكتور معلومات حول تجميع السجلات:

إذا كان تصميم صندوق الاحتراق غير صحيح أو لم يتم التصرف بشكل صحيح في الموقد ، يمكن أن يحترق الحطب بشكل سيئ ، مع تكوين كمية كبيرة من السخام. ما هو السخام؟ إنه ببساطة كربون غير محترق. وإذا لم يحترق ، فلن يطلق حرارة.

عادةً ما يكون التجاوز عبارة عن أنبوب يربط إخراج مسجلات الغلاية بمدخلاتها. يتم ذلك من أجل التمكن من إمداد جزء من الماء الساخن من المخرجات إلى المدخلات. يبدو أن كل شيء بسيط. لكن الجاذبية لم تُلغ بعد.

دعنا نتحدث عن التدفئة التلقائية للمنزل. وقبل اتخاذ أي خيار فيما يتعلق بالحديد ، سأتحدث عن ميزات تشغيل نظام التدفئة مع تراكم حرارة الماء - VTA.

كما هو الحال دائمًا ، جاء الخريف مرة أخرى بشكل غير متوقع. بعد الحسابات ، تقلصت خطتنا لتدفئة أنفسنا بالكهرباء في الشتاء وقررنا تركيب غلاية. الآن ، ربما.

تم النشر: 04/20/12 تم التحديث: 12/27/15 إجمالي المشاهدات: 20802 اليوم: 4

إيجور يمكنك تثبيت السلك على أطراف بطارية كرونا بأنبوب مقطوع من غطاء الإبرة الطبية.

حساب التحقق

يتم إجراء حساب التحقق من المبادل الحراري في الحالة التي يكون فيها من الضروري وضع هامش من حيث الطاقة أو من حيث مساحة سطح التبادل الحراري. السطح محجوز لأسباب مختلفة وفي مواقف مختلفة: إذا كان مطلوبًا بموجب الشروط المرجعية ، إذا قررت الشركة المصنعة عمل هامش إضافي للتأكد من أن مثل هذا المبادل الحراري سيصل إلى النظام ويقلل من الأخطاء التي تحدث في الحسابات. في بعض الحالات ، يكون التكرار مطلوبًا لتقريب نتائج الأبعاد الهيكلية ، بينما في حالات أخرى (المبخرات ، المقتصدات) ، يتم إدخال هامش على السطح بشكل خاص في حساب قوة المبادل الحراري ، للتلوث بزيت الضاغط الموجود في دائرة التبريد

ويجب أن تؤخذ جودة المياه المنخفضة في الاعتبار. بعد مرور بعض الوقت من التشغيل المتواصل للمبادلات الحرارية ، خاصة في درجات الحرارة المرتفعة ، يستقر المقياس على سطح التبادل الحراري للجهاز ، مما يقلل من معامل نقل الحرارة ويؤدي حتماً إلى انخفاض طفيلي في إزالة الحرارة

لذلك ، فإن المهندس المختص ، عند حساب المبادل الحراري من الماء إلى الماء ، يولي اهتمامًا خاصًا للتكرار الإضافي لسطح التبادل الحراري. يتم أيضًا إجراء حساب التحقق لمعرفة كيفية عمل الجهاز المحدد في أوضاع ثانوية أخرى. على سبيل المثال ، في مكيفات الهواء المركزية (وحدات الإمداد) ، غالبًا ما يتم استخدام سخانات التدفئة الأولى والثانية ، والتي يتم استخدامها في موسم البرد ، في فصل الصيف لتبريد الهواء الوارد ، وتزويد أنابيب المبادل الحراري بالهواء بالماء البارد. كيف ستعمل وما هي المعلمات التي ستعطيها ، تسمح لك بتقييم حساب التحقق.

حساب مبادل حراري ملتوي

احسب طول الأنابيب وعدد لفات أنابيب المبادل الحراري الملفوف لوحدة فصل الهواء ، حيث يتم لف الأنابيب النحاسية بقطر خارجي مم وسمك جدار مم على قلب. بين الأنابيب حشيات بسمك مم ؛ المسافة بين المنعطفات المجاورة للأنابيب مم. معامل التوصيل الحراري للنحاس W / (m · K).

داخل أنابيب المبادل الحراري ، يتحرك الهواء بضغط MPa بسرعة m / s. درجات حرارة الهواء الداخل والخارج ، على التوالي ، K و K.استهلاك الهواء كجم / ساعة = 0.314 كجم / ثانية.

من الخارج ، يتم غسل الأنابيب بواسطة تيار هواء بضغط من MPa قادم من فاصل البخار من السائل. درجات حرارة الهواء عند الأطراف الدافئة والباردة للمبادل الحراري ، على التوالي ، تساوي K و K.

المحلول.

القيم التي تم الحصول عليها في الحساب وفقًا للرسم التخطيطي قد تحمل أخطاء كبيرة مرتبطة بعدم دقة تحديد القيم الأولية وفقًا للرسم التخطيطي ، لذلك سنحدد قيمة M باستخدام القيم المجدولة للمحتوى الحراري في ميزان المبادل الحراري:

,

علاوة على ذلك ، بالنسبة للهواء منخفض الضغط ، سننظر في المحتوى الحراري من خلال درجة الحرارة والسعة الحرارية ، وهي ثابتة عمليًا وتساوي 1.006 kJ / (kg * K)

,

خطأ في تحديد م:

إذا تبين أن هذا الخطأ يزيد عن 5٪ ، فيجب أن تبحث عن خطأ في الحسابات وفقًا للرسم التخطيطي.

بالنسبة للهواء ، عند ضغط قريب من الغلاف الجوي ، تتغير السعة الحرارية متساوية الضغط في نطاق درجة الحرارة هذا قليلاً (في حدود 1٪) ، لذلك ، بالنسبة للحسابات الحرارية ، نأخذ متوسط ​​القيمة = 1.01 kJ / (kgK). تختلف السعة الحرارية للهواء عالي الضغط بشكل ملحوظ مع درجة الحرارة ، لذلك لا يمكن استخدام صيغة متوسط ​​فرق درجة الحرارة اللوغاريتمية لحساب متوسط ​​فرق درجة الحرارة على طول طول المبادل الحراري. سنحسبها خطوة بخطوة: سنقسم المبادل الحراري بشكل مشروط إلى عدة أجزاء ، حيث ستتغير السعة الحرارية بشكل ضئيل. من الأنسب القسمة بحيث تنخفض درجة حرارة الهواء عالي الضغط داخل كل قسم بمقدار 10 كلفن ، وسيتم العثور على درجة حرارة الهواء منخفضة الضغط غير المعروفة في نهاية كل قسم من معادلة توازن الحرارة لجزء المبادل الحراري من نهايته الدافئة للقسم المدروس

,

أين . من هنا

تظهر الحسابات باستخدام هذه الصيغة في الجدول 1 والشكل 5.

الجدول 1

درجة حرارة الهواء داخل الأنابيب	الطاقة الداخلية الكامنة هواء في داخل أنابيب	درجة حرارة هواء، الاستحمام أنابيب	الفرق في درجة الحرارة	فرق درجة حرارة العمل
T4 ، ك	، كيلو جول / كجم	T3 ، ك	DT ، ك	DT ، ك
300	274,14	290	10	14
290	262,02	282	8	12,1
280	249,7	273,7	6,2	10,3
270	237,08	265,3	4,7	8,8
260	224,18	256,7	3,3	7,4
250	210,9	247,9	2,1	6,2
240	197,12	238,7	1,3	5,4
230	182,78	229,1	0,9	5
220	167,7	219,02	1	5,1
210	151,66	208,3	1,7	5,8
200	131,42	194,8	5,2	9,3
190	115,62	184,2	5,8	9,9
180	94,9	170,4	9,6	13,7
