تركيب بطاريات التدفئة بأيديهم

تفكيك مشعات الحديد الزهر

أحيانًا يصبح تفكيك مشعات الحديد الزهر عملية تستغرق وقتًا طويلاً ، ولكنها ضرورية.

مخطط تفكيك مشعات تسخين الحديد الزهر: أ - التقاط خيوط المقاطع بواسطة الحلمات بمقدار 2-3 خيوط ؛ ب - تقليب الحلمات وربط الأقسام ؛ ج - توصيل القسم الثالث ؛ ز - تجميع مشعاعين ؛ 1 - قسم 2 - الحلمة 3 - حشية 4 - مفتاح المبرد القصير ؛ 5 - المخل 6 - مفتاح مبرد طويل.

يتم وضع المبرد الجديد أو القديم على مكان مستوي. على الأقل من جانب واحد ، تحتاج إلى إزالة المستقبلات المعتادة أو الصم - المقابس. في أقسام مختلفة من المشعات ، يمكن أن تكون أعسر أو يمين. عادةً ما يكون للتركيبات المصنوعة من الحديد الزهر خيط في اليد اليمنى والقوابس بها خيط في اليد اليسرى. إذا لم تكن هناك مهارات تفكيك ، وكان هناك قسم مجاني ، فمن الأفضل معرفة نوع الخيط الموجود وفي أي اتجاه يجب تدوير المفتاح قبل تطبيق القوة. إذا كان الخيط أعسر ، عند تفكيك بطاريات الحديد الزهر ، تحتاج إلى تدوير المفتاح في اتجاه عقارب الساعة.

كما هو الحال مع فك أي صواميل ، تحتاج أولاً إلى "كسر" المستقبل من مكانه ، أي اقلبها ربع دورة على جانبي البطارية. ثم يتم فك العقود الآجلة بحيث تتشكل فجوة بعدة مليمترات بين الأقسام. إذا قمت بتحرير Futorki أكثر ، فسيبدأ الهيكل بأكمله في الانحناء تحت ثقله وبسبب الجهود المبذولة. في هذه الحالة ، قد ينحشر الخيط. لمنع حدوث ذلك ، يجب أن يقف المساعد على البطارية المفككة ، مما يمنع الانحناء بوزنها.

عادةً ما يكون تفكيك مشعات التدفئة القديمة أمرًا صعبًا لأن التركيبات والأقسام "مغلية". من أجل تفكيك مثل هذه البطارية ، سيتعين عليك استخدام موقد أو موقد اللحام. يتم تسخين الوصلة في حركة دائرية. بمجرد أن يكون دافئًا بدرجة كافية ، يتم لف الفوتوركي للخارج. إذا لم يكن من الممكن فك البراغي في المرة الأولى ، تتكرر الإجراءات.

إذا لم تكن هناك قوة كافية لتفكيك البطارية ، فأنت بحاجة إلى زيادة طول المفتاح. يتم استخدام أنبوب عادي يعمل بمثابة رافعة.

وبالمثل ، فإن الحلمات المدمجة لتهوية مشعات الحديد الزهر مفكوكة.

إذا لم يكن من الممكن تفكيك بطارية الحديد الزهر باستخدام الطرق المدروسة ، يبقى قطعها بمطحنة أو ذاتية التولد أو تحطيمها في وضع ضعيف بمطرقة ثقيلة. تحتاج إلى كسر أو قطع جزء واحد بعناية. بعد هذه العملية ، قد ينفك الالتصاق بين الأقسام ، ويمكن تفكيك البطارية ، ويمكن حفظ الأقسام المتبقية.

إن استخدام "المفتاح السائل" أو سائل WD لا يعطي أي تأثير ، حيث أنه في بطاريات الحديد الزهر القديمة ، تم ختم العقود الآجلة بالكتان والطلاء ، ولن تتسرب السوائل على الخيوط.

تركيب مشعات التدفئة في الشقة بيديك

أولاً ، يجب أن تتعرف على قائمة الأدوات اللازمة. تحتاج إلى تخزين مثقاب بمثقاب. تشتمل قائمة الأدوات على مفاتيح ربط عزم الدوران ، ومفك براغي ، وزردية ، وشريط قياس ، ومستوى ، وقلم رصاص بمسطرة. بشكل عام ، التكوين المميز لصندوق الأدوات.

خطوات التثبيت:

بادئ ذي بدء ، يتم إيقاف تشغيل نظام التدفئة وتصريف السائل. في المباني الخاصة ، يتم استخدام المضخة لهذه الأغراض ، وفي الشقق ، ستحتاج إلى الاتصال بالإسكان والخدمات المجتمعية. ثم يتم فصل الهياكل القديمة.
بعد ذلك ، قم بتنفيذ العلامات للأقواس. للتثبيت الصحيح وحتى ، سيكون عليك استخدام مستوى المبنى. سيؤدي التثبيت الأفقي إلى القضاء على تلوث الغاز في النظام ويسمح لك بتصريف المياه تمامًا.
ثم قم بتركيب الأقواس

من المهم اختبار الأجهزة بحثًا عن القوة بالضغط عليها بوزنك. بالنسبة لمشعات الحديد الزهر والألمنيوم ، يتم استخدام 2 فقط من السحابات

سيتطلب البلاستيك المزيد من العناصر. يجب أن تكون الجدران نظيفة وناعمة وملصقة.
ثم يتم تثبيت الصمام الحابس. جميع الوصلات مغلقة بإحكام. ثم يتم توصيل الأنابيب. لتوصيل الهيكل بخط الأنابيب ، ستحتاج إلى عمل خيط على النتوءات. الآن تستخدم الأنابيب المعدنية والبلاستيكية للتدفئة.

تركيب البطاريات في الشقة بأيديهم

استخدم مفتاح عزم الدوران لمنع التسربات. يعد هذا عنصرًا إلزاميًا عند تركيب أنابيب الألمنيوم ، حيث يكون من الضروري بالضرورة تركيب صمام الهواء. في هذه الحالة ، يجب ألا تتجاوز القوة المؤثرة على الأداة 12 كجم.

لإغلاق المفاصل ، يتم استخدام مادة مانعة للتسرب أو أي مادة مانعة للتسرب أخرى. الضغط سيكون مطلوبًا بعد التثبيت. يجب أن يعهد هذا العمل إلى محترف. لديه أداة خاصة والمهارات اللازمة. إذا تم الكشف عن تسرب ، سوف تحتاج إلى تعديل الحلمة.

تركيب مشعات الألمنيوم للتدفئة

يعد تجميع وتعديل نظام التدفئة مسألة مسؤولة ، وأفضل طريقة للتعامل معها من قبل المتخصصين. ولكن إذا كنت ترغب في ذلك ، يمكنك تثبيت مشعات الألومنيوم بيديك.

تحتاج أولاً إلى تجميع الجهاز:

• اربط القوابس والقوابس المتضمنة.
• قم بتجميع وحدات التحكم في درجة الحرارة وإرفاق صمامات الإغلاق عند مدخل ومخرج الجهاز.
• افحص الحلمات وقم بإصلاح صمامات الهواء.

مخطط التجميع والتفكيك للجهاز متصل بالمجموعة. من الأفضل أن يتم التجميع بواسطة متخصص ، فسيكون هناك ضمان بأن جميع الصنابير مثبتة بشكل صحيح. لا يُسمح بتنظيف الألومنيوم بالمواد الكاشطة عند تركيب المحولات أو أقسام المبنى - فقد يبدأ تسرب سائل التبريد.

الانتباه! من الضروري ربط صمامات الهواء بحيث تظهر رؤوس المخرج في نهاية العملية. بعد تحديد موقع تركيب البطارية أسفل النافذة وفقًا للمسافات البادئة المشار إليها ، يتم تثبيت الأقواس على الحائط

للقيام بذلك ، تحتاج إلى حفر ثقوب باستخدام مثقاب وإدخال مسامير بلاستيكية ، وربط الأقواس بها. شد السحابات ، من وقت لآخر ، من الضروري تعليق الرادياتير عليها من أجل الحفاظ على مسافة 5 سم من الحائط

بعد وضع علامة على مكان تركيب البطارية أسفل النافذة وفقًا للمسافات البادئة المشار إليها ، يتم تثبيت الأقواس على الحائط. للقيام بذلك ، تحتاج إلى حفر ثقوب باستخدام مثقاب وإدخال مسامير بلاستيكية ، وربط الأقواس بها. عند شد السحابات ، من الضروري من وقت لآخر تعليق الرادياتير عليها من أجل الحفاظ على مسافة 5 سم من الحائط.

مخططات توصيل البطارية

يمكن توصيل الجهاز بعدة طرق:

قطري. يعتبره الخبراء الأكثر كفاءة في استخدام الطاقة. يتم توصيل أنبوب الإمداد بالأنبوب العلوي ، ويتم توصيل أنبوب المخرج بالأنبوب السفلي ، ولكن على الجانب الآخر من المبرد. مع مثل هذا المخطط ، تعطي البطارية أقصى قدر من الطاقة الحرارية المتلقاة من الماء الساخن إلى الفضاء. عيب هذه الطريقة هو أن الأنابيب التي تعمل في الأعلى لا تتناسب بشكل جيد مع تصميم الغرفة.

الجانب. يتم توصيل الأنبوب الذي يزود المبرد بالتركيب الجانبي (يمينًا أو يسارًا) ، وأنبوب الإرجاع متصل بالأنبوب السفلي المتوازي. إذا تم وضع الأنابيب بترتيب عكسي ، سينخفض ​​نقل الحرارة للجهاز بنسبة 50٪. مثل هذا المخطط لتوصيل مشعات الألمنيوم لا يعمل بشكل فعال إذا كانت الأقسام ذات حجم غير قياسي ، أو يتجاوز عددها 15.

من حيث التصميم ، تفوز مشعات الألمنيوم المثبتة في الأسفل. مع مثل هذا الأسلاك ، الأنابيب غير مرئية ، فهي مخبأة في الأرض أو في الحائط. تتصل البطاريات بالنظام من خلال الأنابيب الموجودة أسفل الأجهزة. عادة ما يتم تركيب المشعات الموصلة من أسفل على أقواس أرضية. البطارية متصلة بالحائط بخطاف واحد فقط للحفاظ على التوازن.

مخططات توصيل مشعات تسخين الألمنيوم

الأهمية! تحتوي بطاريات الألمنيوم على معلمات أنابيب قياسية ، لذلك لا تحتاج إلى شراء أي محولات إضافية من المبرد إلى الأنابيب.كما يأتي الجهاز مزودًا برافعة Mayevsky مصممة لنزيف الهواء

التوصيل والتكليف

قبل تركيب أجهزة الألمنيوم ، يتم غسل النظام المستقل بالماء. لا ينبغي استخدام المحاليل القلوية.

الأهمية! يسهل تجعد الألمنيوم وخدشه باستخدام الأدوات ، لذا من الأفضل تركيب البطارية في عبوات بلاستيكية بالمصنع. بعد التوصيل يمكن إزالة البولي إيثيلين

في محاولة لتوصيل مشعات تسخين الألمنيوم بتكلفة منخفضة ، يستخدم بعض مالكي المنازل الصم ، وأنابيب غير قابلة للفصل ومبرد. لكن تدفئة منزل في نصف الكرة الشمالي ليس شيئًا يمكن التوفير فيه. سيكون من الحكمة تثبيت "الأمريكيين" - تجميعات مترابطة سريعة التوصيل ، عندما يتم ربط الأنابيب وفصلها باستخدام صامولة نقابية واحدة.

إجراء توصيل المشعات بنظام التدفئة:

• تأكد من عدم وجود ماء في النظام أو أنه مسدود في نقاط التثبيت.
• علق المبرد وقم بتوصيله بخط الأنابيب بمساعدة توتنهام.
• قم بإغلاق جميع الوصلات الملولبة باستخدام أغطية السباكة. يكفي 4-5 لفات في اتجاه الخيط.
• اضغط على النظام.

بطارية ألومنيوم متصلة بنظام التدفئة

يمكنك تثبيت مبرد تسخين من الألمنيوم بنفسك ، ولكن سيكون من الحكمة أن تعهد بالأمر إلى المتخصصين الذين لديهم جميع التصاريح اللازمة لأداء مثل هذا العمل. يمكن أن يؤدي أدنى عدم دقة في التركيب إلى حدوث تسربات وعدم كفاءة أداء نظام التدفئة.

طرق تركيب مشعات التدفئة

يمكن للجميع تركيب مشعات ، لأن النظام بسيط للغاية

ولكن في الوقت نفسه ، من المهم الامتثال لقواعد وأنظمة البناء. وفقا لهم ، هناك عدة طرق للتثبيت

طرق تركيب البطارية:

الاتصال الجانبي أكثر شيوعًا. يتم تركيب مدخلات ومخرجات الأنبوب على جانب واحد من المبرد. صحيح أن الاتصال بالتركيبات مختلف ، لذلك يتم تثبيت المدخل في الأعلى والمخرج إلى الأسفل.

يوفر هذا الخيار فترة زمنية معينة بين التركيبات. خلاف ذلك ، لن يتم تسخين البطارية بالكامل. إذا كان المبرد نفسه يحتوي على العديد من الأقسام ، فسيتعين عليك استخدام سلك تمديد.

عملية تركيب مبرد تدفئة

في بعض الأحيان يتم وضع كلا التركيبات في الأسفل. في هذه الحالة ، يتم تركيب الوصلة السفلية. لكن هذا الخيار يقلل من انتقال الحرارة.

يعتبر الخيار القطري هو الأفضل. يتم توصيل أنبوب المدخل بالتركيب من الأعلى ، ويتم توصيل أنبوب المخرج من الأسفل. هناك ، يتم تقليل فقدان الحرارة قدر الإمكان.

الاتصال مقسم إلى تسلسلي ومتوازي. يتضمن الخيار الأول إخراج أحد الأنابيب كمدخل لأنبوب آخر. هذا نظام مغلق يتطلب تركيب مجازة. هذا أنبوب خاص يربط بين أنابيب المدخل والمخرج. الاتصال المتوازي يعني منفذًا مختلفًا لكل أنبوب.

كيفية وضع البطاريات

بادئ ذي بدء ، تتعلق التوصيات بموقع التثبيت. في أغلب الأحيان ، يتم وضع السخانات حيث يكون فقدان الحرارة أكثر أهمية. وقبل كل شيء ، هذه نوافذ. حتى مع النوافذ ذات الزجاج المزدوج الحديثة الموفرة للطاقة ، يتم فقدان معظم الحرارة في هذه الأماكن. ماذا نقول عن الإطارات الخشبية القديمة.

من المهم وضع المبرد بشكل صحيح وعدم ارتكاب خطأ في اختيار حجمه: ليس فقط القوة مهمة

إذا لم يكن هناك مبرد تحت النافذة ، فإن الهواء البارد ينزل على طول الجدار وينتشر على الأرض. يتغير الوضع بتركيب بطارية: الهواء الدافئ ، المتصاعد ، يمنع الهواء البارد من "التصريف" على الأرض. يجب أن نتذكر أنه لكي تكون هذه الحماية فعالة ، يجب أن يشغل المبرد 70٪ على الأقل من عرض النافذة. يتم توضيح هذه القاعدة في SNiP. لذلك ، عند اختيار المشعات ، ضع في اعتبارك أن المبرد الصغير الموجود أسفل النافذة لن يوفر المستوى المناسب من الراحة. في هذه الحالة ، ستكون هناك مناطق على الجانبين ينزل فيها الهواء البارد ، وستكون هناك مناطق باردة على الأرض.في الوقت نفسه ، يمكن أن "تتعرق" النافذة في كثير من الأحيان ، على الجدران في المكان الذي يصطدم فيه الهواء الدافئ والبارد ، وسيتساقط التكاثف ، وستظهر الرطوبة.

لهذا السبب ، لا تسعى للعثور على نموذج يحتوي على أعلى تبديد للحرارة. هذا مبرر فقط للمناطق ذات المناخ القاسي للغاية. لكن في الشمال ، حتى من أقوى الأقسام ، توجد مشعات كبيرة. بالنسبة للمنطقة الوسطى من روسيا ، يلزم متوسط ​​نقل الحرارة ، وبالنسبة للجنوب ، هناك حاجة بشكل عام إلى مشعات منخفضة (بمسافة مركزية صغيرة). هذه هي الطريقة الوحيدة التي يمكنك من خلالها الوفاء بالقاعدة الأساسية لتركيب البطاريات: منع فتح معظم النوافذ.

ستعمل البطارية المثبتة بالقرب من الأبواب بشكل فعال

في المناخات الباردة ، من المنطقي ترتيب ستارة حرارية بالقرب من الباب الأمامي. هذه هي منطقة المشكلة الثانية ، لكنها أكثر شيوعًا بالنسبة للمنازل الخاصة. قد تحدث هذه المشكلة في شقق الطوابق الأولى. القواعد هنا بسيطة: تحتاج إلى وضع المبرد بالقرب من الباب قدر الإمكان. اختر مكانًا اعتمادًا على التصميم ، مع مراعاة إمكانية الأنابيب أيضًا.

التحضير للتفكيك

في هذه المرحلة ، تحتاج إلى إعداد جميع الأدوات اللازمة وتفكيك البطارية من نقطة التعلق. للعمل ، اعتمادًا على نوع المبرد وحالته ، قد تحتاج إلى الأدوات التالية:

• مفتاح المبرد (الحلمة) ؛
• مفتاح ربط قابل للتعديل أو مجموعة مفاتيح بأحجام مختلفة للرأس ؛
• autogen أو طاحونة
• بناء مجفف الشعر
• مطرقة ، مطرقة.
• إزميل.

أدوات لتفكيك المشعات

مفتاح الحلمة هو قضيب حديدي برأس على شكل الأشياء بأسمائها الحقيقية في أحد طرفيه وثقب أو "أذن" منحنية في الطرف الآخر. تحتوي الأداة التي تم شراؤها في المتجر على رقيق ، والمسافة بينها تساوي عرض أقسام المبرد. سوف يساعدونك في العثور على مكان الجوز الحلمة المطلوب.

بعد تحضير الأدوات ، من الضروري تجهيز مكان لتفكيك المبرد. أرضية أو طاولة متينة ستفي بالغرض. يجب أن يؤخذ في الاعتبار أن الماء المتسخ سيتدفق من البطارية ، ولا تنسَ وضع قطعة قماش مقاومة للماء تحتها.

القواعد العامة لتركيب المشعات

البطارية متصلة بالحائط بأقواس خاصة. يمكن تثبيته بطريقة مفتوحة ، وهي الأفضل ، أو راحة في مكانة أو مغطاة بعناصر زخرفية زخرفية. عند تحديد كيفية تركيب مشعاع تسخين من الألومنيوم بشكل صحيح ، يجب أن يؤخذ في الاعتبار أنه عند إغلاق مصدر الحرارة ، يكون من الممكن فقدان ما يصل إلى 30٪ من الطاقة. بعد اتخاذ مثل هذا الاختيار ، من الأفضل إطالة أجهزة التسخين بسبب الأقسام الإضافية.

ستستخدم أي من طريقتين التوصيل ثلاثة من فتحات الرادياتير الأربعة. أغلق القناة غير المستخدمة بقابس.

تعمل نقطتا الاتصال بالنظام كمدخلات ومخرجات. في الجزء الثالث ، العلوي دائمًا ، تحتاج إلى توصيل صنبور Mayevsky ، الذي يتم من خلاله إزالة الهواء بعد ملء النظام بسائل التبريد.

وفقًا لمعايير التصميم التي تحدد كيفية تحديد نقطة الاتصال بشكل صحيح لمبرد تسخين الألمنيوم ، من الضروري الحفاظ على الأبعاد التالية:

• يجب أن يكون هناك مسافة خالية لا تقل عن 10 سم بين الجزء العلوي من البطارية وعتبة النافذة ، وإذا تم تقليل المسافة ، فإن الهواء الدافئ المتصاعد سوف يسخن عتبة النافذة وليس تدفئة الغرفة.
• يجب ألا تزيد الفجوة بين الأرضية والسخان عن 12 سم ، ومع زيادة هذه الفترة ، يتدهور تسخين الجزء السفلي من الغرفة.
• تحتاج إلى التراجع عن الحائط بمسافة تزيد عن 2 سم ، وعلى مسافة أقصر ، يكون التدفق الحر للأعلى لكتل ​​الهواء الدافئ خلف الأقسام مستحيلًا ، ونتيجة لذلك ، ستدخل الطاقة الحرارية إلى الحائط.

غالبًا ما يقلل الأشخاص ، دون التفكير في مكان وكيفية توصيل مشعاع التدفئة بشكل صحيح في شقة أو غرفة أخرى ، من كفاءة هذا الجهاز. في هذه الحالة ، ستشكل الخسائر جزءًا كبيرًا من الحرارة الثمينة.

• التثبيت تحت عنصر بارز من الحائط بمقدار 3-5 سم - حوالي 4٪.
• التنسيب في مكان مفتوح - ما يصل إلى 7 ٪.
• إغلاق جزئي مع صر - حتى 15٪.
• تركيب الشبكة على كامل مساحة الأجزاء الساخنة - حتى 30٪.

للاتصال الجانبي والقطري ، من الأفضل ترتيب الإدخال عبر القناة العلوية. عندما يتم توفير المبرد من الأسفل ، تنخفض كفاءة التسخين بنسبة تصل إلى 15٪.

يجب أن يكون المستوى العلوي للبطارية في وضع أفقي.

في محاولة للامتثال لشروط كيفية توصيل مشعات التدفئة بشكل صحيح ومريح ، لا تنس استخدام صمام إمداد يحتوي على مقياس رقمي أو مقياس نقطي على مقبض الضبط. سيسمح لك وجود هذا الخيار بتحديد كمية السائل الوارد بسهولة.

عند تجميع وصلات خطوط الأنابيب التي تزود المبرد وتفريغه بمنافذ للرادياتير وعند نقاط توصيل مجموعات التسخين ، يجب استخدام الصنابير لفصل البطارية عن النظام إذا كان من الضروري إصلاحها أو استبدالها. مثل هذه الآلية تسمى "الأمريكية".

يتم وضع الأنابيب التي تربط المبرد بالنظام بعد تركيب الأقسام.

عند اختيار كيفية توصيل مشعات التدفئة بشكل صحيح ، سننظر في كل مجموعة من نوع النظام وطريقة توصيل السخانات.

قواعد موقع البطارية ومخططات الأسلاك

بالإضافة إلى خصائص المبرد نفسه ومعرفة كيفية توصيله ، فإن أحد أهم العوامل التي تؤثر على كفاءة نظام التدفئة هو اختيار المكان المناسب لتحديد موقع المنتج. صحيح ، في معظم الحالات يتم تحديدها مسبقًا - البطارية الجديدة ، على الأرجح ، ستقف محل البطارية القديمة المصنوعة من الحديد الزهر ، والتي كانت موجودة منذ بناء المبنى. ولكن مع ذلك ، إليك بعض التوصيات بشأن الوضع المناسب للرادياتير.

كيفية تثبيت المبرد بيديك

أولاً ، من المستحسن وضع البطارية تحت النافذة. الحقيقة هي أنه "جسر" يدخل من خلاله البرد من الشارع إلى شقة أو كوخ. يشكل وجود المبرد تحت النافذة نوعًا من "الستارة الحرارية" التي تتداخل مع العملية الموضحة أعلاه. في هذه الحالة ، يجب وضع البطارية بدقة في منتصف النافذة ، ويفضل أن تشغل ما يصل إلى 70-80٪ من عرضها.

ثانياً ، من الأرضية إلى المبرد يجب ألا يقل عن 80-120 مم. إذا كان هناك أقل ، فسيكون من غير المناسب التنظيف تحت البطارية ، وسوف تتراكم كمية كبيرة من الغبار والحطام هناك. وإذا كان المبرد أعلى ، فستتجمع تحته كمية معينة من الهواء البارد ، الأمر الذي يتطلب الاحماء ، ونتيجة لذلك ، يؤدي إلى تفاقم عمل نظام التدفئة. بالإضافة إلى ذلك ، فإن المسافة الصغيرة جدًا من عتبة النافذة تؤثر سلبًا على كفاءة البطارية.

ثالثًا ، يُسمح بمسافة 2.5-3 سم بين الجزء الخلفي للرادياتير والجدار.إذا كانت أقل ، فإن عمليات الحمل الحراري وحركة تدفق الهواء الدافئ تكون مضطربة ، ونتيجة لذلك ، تعمل البطارية بشكل أقل بكفاءة ويهدر جزءًا من الحرارة عبثًا.

يتم عرض جميع المبادئ المذكورة أعلاه لوضع بطارية التدفئة في الرسم التخطيطي أعلاه.

جدول. مخططات قياسية لتوصيل بطاريات التدفئة.

تدفئة المسخن الكهربائي: كيفية اختيار وحدة جيدة غالبًا ما تستخدم المسخنات الكهربائية كأجهزة تسخين رئيسية أو إضافية ، خاصة في.

غلايات الوقود السائل - نظرة عامة على النماذج واختيار الأفضل لإقامة مريحة في منزل خاص في مناخ معتدل أو شمالي ، من الضروري التجهيز.

كيفية اختيار سخان مسخن في أي وقت من السنة ، قد تكون هناك حاجة لتدفئة مساحة إضافية ، وسخان مسخن.

غلاية غازية مزدوجة الدائرة مثبتة على الحائط.تتضمن تفاصيل بناء المنازل الريفية التدفئة المستقلة وإمدادات المياه الساخنة - التمديد.

مخطط وقواعد تركيب التدفئة

يمكن استخدام كل خيار توصيل في تصميمات أحادية الأنبوب وأنبوبين. يتضمن الخيار الأول تركيب مشعات في نظام واحد ، حيث يتدفق السائل من الأعلى إلى الأسفل.في منزل خاص ، مثل هذا النظام غير مربح ، لأن المشعات السفلية لا تسخن جيدًا.

مخطط الأنبوبين له مزايا أكثر. يدخل السائل الساخن أحد الناهضين ويخرج من الآخر. غالبًا ما توجد هذه الأسلاك في المنازل ، حيث يمكنها تدفئة جميع الغرف.

تتكون عملية تركيب مشعات التدفئة من عدة مراحل

قواعد التركيب الذاتي للبطاريات:

1. يجب وضع المبرد أفقيًا ، بدون تشوهات ؛
2. يجب أن تكون هناك مسافة 5-10 سم بين الجزء العلوي وعتبة النافذة ؛
3. من الأرضية إلى البطارية ، يتم توفير فاصل زمني من 8 إلى 12 سم ؛
4. من جهاز الرادياتير إلى الحائط ، يتم توفير فجوة 2-5 سم ؛
5. يجب شد الصمام بقوة قصوى تبلغ 12 كجم ؛ ومن الأفضل القيام بالعمل باستخدام مفتاح عزم الدوران.

تتكون عملية التثبيت من عدة خطوات. تحتاج أولاً إلى تفكيك المبرد القديم. ثم يحددون المكان ، ويصلحون الأقواس ويعلقون البطاريات. بعد ذلك ، يتم تثبيت الصمامات الحابسة وتوصيل الأنابيب. من الناحية النظرية ، كل شيء بسيط ، لكن الممارسة لها العديد من الفروق الدقيقة.

تفكيك مشعاع الألمنيوم والمعدن

قبل تفكيك بطارية التسخين ، قم بإعداد الأدوات اللازمة.

يتم استخدام مفتاح الحلمة كأداة رئيسية (يمكن استئجارها من متجر متخصص مقابل القليل من المال). يبلغ طوله حوالي 700 مم. على جانب واحد ، يتم لحام رأس مفتاح بحجم 24 × 40 مم ، وعلى الجانب الآخر ، يتم عمل فتحة من خلال. يمكنك إدخال شريط معدني فيه. مع ذلك ، سيكون من الأسهل تمرير الجوز.

هذه هي الأداة الرئيسية المستخدمة عند تجميع / تفكيك مشعات التدفئة.

يتم تطبيق عدة شقوق على سطح المفتاح. المسافة بينهما تتوافق مع عرض قسم المبرد. عن طريق إدخال المفتاح داخل البطارية ، وحساب عدد الشقوق ، يمكنك بسهولة العثور على حلمة القسم المطلوب.

قبل تفكيك بطارية التسخين ، من الضروري توجيه اتجاه دوران المفتاح. يتم وضع المبرد على سطح أفقي مسطح مع الجانب الأمامي لأعلى. سيكون الجانب الأيمن خيطًا لليد اليمنى والجانب الأيسر سيكون خيطًا لليد اليسرى. حتى لا يتم الخلط بينكما ، يمكنك القيام بذلك بشكل أسهل: خذ الجوز والطعم بالتناوب على اليمين واليسار ، ثم نستنتج في أي اتجاه لتشغيل المفتاح

هذا مهم لأنه من السهل كسر الخيوط ومن ثم تحتاج إلى شراء قسمين جديدين. يقوم المصنعون المستوردون على القوابس والبطانات الموجودة على الجانب الأمامي للقسم بعمل التعيين التالي للخيط: D-right، S-left

يمكن أن يكون الخيط الموجود على صمولة الحلمة يمينًا أو يسارًا ، لذلك قبل تفكيك المبرد ، نحدد الاتجاه الذي يجب أن تدور فيه

لنفترض أنك بحاجة إلى فك قسم واحد على اليمين. للقيام بذلك ، أدخل المفتاح "بشفرة" في الفتحة العلوية إلى المكان المطلوب ، وثبته في أخدود صمولة الحلمة ، وأدر المفتاح بعكس اتجاه عقارب الساعة بالقوة ، ثم "مزقه". هذا هو المكان الذي قد تحتاج فيه إلى إدخال شريط في الحلقة الموجودة على المفتاح: يلزم بذل جهد لائق.

نقوم بدورتين كاملتين ونعيد ترتيب المفتاح إلى أسفل المبرد. نكرر العملية بتدوير المفتاح في نفس الاتجاه. نقوم بفك الحلمة هنا بدورتين. مرة أخرى نخرج المفتاح ونكرر الإجراء للجزء العلوي. لذلك قم بفك القسم بالتناوب تمامًا. يتم ذلك حتى لا يكون هناك تشوهات.

اختيار مكان لتركيب بطاريات التدفئة في منزل خاص

لتعليق الجهاز بيديك ، يجدر بنا أن نتذكر أن أنابيب الدخول إلى البطاريات مثبتة بمنحدر طفيف نحو المبرد. مع وجود تشوهات ووضع عمودي صارم ، يمكن أن يتراكم الهواء في البطاريات.

يسمح بانحرافات صغيرة من بضعة سنتيمترات. بصريا ، يجب أن يكون كل شيء على نحو سلس. لكن هذا ليس شرطا مسبقا لتركيب المبرد.

لزيادة نقل الحرارة للجهاز ، يمكن إجراء بعض التلاعبات قبل التثبيت.

توصيات لتحديد الموقع:

1. يجب أن يكون منحدر أنابيب الإمداد 0.005-0.01. هذا يعني أن كل متر طولي من خط الأنابيب يميل بمقدار نصف سنتيمتر.
2. من الأرض إلى المبرد ، لوحظ فاصل من 6-10 سم ، من عتبة النافذة - 5-10 سم ، من الجدار - 2-5 سم.
3. يجب مراعاة الاتجاه الأفقي والرأسي.

لزيادة نقل الحرارة للجهاز ، يمكن إجراء بعض التلاعبات قبل التثبيت. هذه هي الطريقة التي يتم بها تثبيت درع مصنوع من مادة عاكسة للحرارة. أو قم بتغطيتها بمنتج بخصائص مماثلة.

مجموعة متنوعة من مشعات التدفئة

الأكثر تقليدية هي نماذج الحديد الزهر لمشعات التدفئة ، وهي مألوفة للجميع. اليوم ، نادرًا ما تستخدم هذه الوحدات بسبب وزنها الكبير واستحالة تركيبها في أنظمة التدفئة التي تعمل تلقائيًا. ومع ذلك ، فإن لهذه الأجهزة أيضًا مزاياها الخاصة ، والتي تميزها بشكل إيجابي عن البطاريات المصنوعة من مواد أخرى.

بادئ ذي بدء ، يسمح تصميم مشعاع التسخين المصنوع من الحديد الزهر بتحمل قطرات الضغط الشديدة.

بالإضافة إلى ذلك ، فإن هذه البطاريات تقاوم ظهور الرواسب المسببة للتآكل عليها وتتحمل آثار الشوائب الضارة في المبرد ، وهو أمر مهم أيضًا.

يختلف جهاز مشعاع التسخين من نوع اللوحة إلى حد ما. بادئ ذي بدء ، هذه الأجهزة أخف بكثير من بطاريات الحديد الزهر. بالإضافة إلى ذلك ، تكون جدرانها أقل سمكًا ، مما يقلل من خمولها. يعتمد مبدأ تشغيل مشعاع التسخين الفولاذي المجهز وفقًا لنوع اللوحة على نقل حرارة أكبر مقارنة بالموديلات الأخرى. بالإضافة إلى ذلك ، فإن مظهر هذه الأجهزة أكثر حداثة. يقدر العديد من المستهلكين بطاريات تسخين الألمنيوم. خافضات الحرارة هذه خفيفة الوزن أيضًا ، وتبديد الحرارة مقبول تمامًا ، ويمكن أن يكون التصميم مختلفًا تمامًا.

في بعض الأحيان يمكنك العثور على أجهزة التسخين هذه ، حيث لا يكون الألمنيوم هو المادة الوحيدة التي يتكون منها المنتج. في الأجهزة الرخيصة ، يعمل السيليكون كإضافة ، مما يمنع الهيكل من الانكسار في حالة حدوث انخفاض خطير في الضغط ودرجة الحرارة.

وتلك الأجهزة الأغلى ثمناً قد تحتوي على الزنك والتيتانيوم ، لأن هذه المواد مصممة لتزويد الهيكل بمقاومة متزايدة لأنواع مختلفة من التلف الميكانيكي والحماية من التآكل.

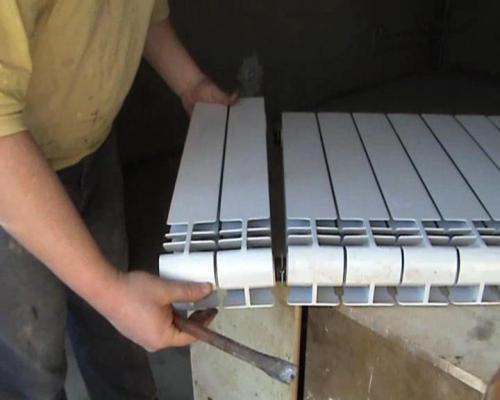

الإعراب إلى شرائح

لتفكيك المبرد المصنوع من الألومنيوم بشكل صحيح ، ستحتاج إلى أداة خاصة - مفتاح الحلمة ، المصمم خصيصًا لهذه المهمة. كقاعدة عامة ، ليس في المتاجر ، لأنه نتاج عقل وعمل عمال السباكة. يمكنك الحصول عليه بطريقتين.

الأول هو أن تجرب حظك في السوق المحلية (إن وجدت) التي تبيع العديد من الأدوات المستخدمة والأدوات المنزلية المفيدة الأخرى. من المحتمل أن تجد ما تبحث عنه بتكلفة معقولة. الخيار الثاني هو الاتصال بأي ورشة سباكة واطلب منهم استئجار مفتاح ربط.

عند اكتمال البحث بنجاح ، يمكنك المتابعة مباشرة لتفكيك الجهاز. هناك ترتيب محدد لهذا الإجراء.

1. أول شيء يجب القيام به هو إغلاق الماء في الناهض الذي يتصل به المبرد واستنزاف المبرد من النظام. إذا كنت تمتلك منزلًا خاصًا ، فيمكنك القيام بذلك بنفسك. إذا كنت تتعامل مع نظام تدفئة مركزي ، فلا يمكن حل هذه المشكلات إلا من خلال المنظمة التي تدير المبنى. للقيام بذلك ، تحتاج إلى كتابة بيان ثم انتظار وصول متخصص. بالمناسبة ، في حالة العيش في مبنى سكني ، لا يمكنك القيام بهذا العمل إلا خلال الفترة التي انتهى فيها موسم التدفئة بالفعل.خلاف ذلك ، لن تتمكن ببساطة من الحصول على إذن ، لأن إيقاف نظام التدفئة المركزية سيجلب البرودة ليس فقط لك ، ولكن أيضًا للشقق المجاورة.
2. بعد أن تتعامل مع إيقاف تشغيل الماء في النظام ، ضع الحاويات أسفل تقاطعات المبرد والخط لتجميع سائل التبريد المتبقي الذي سيتدفق أثناء فصل الجهاز.
3. قم بفك التركيبات التي تربط البطارية بالخط. في نفس الوقت ، تحقق من حالتهم. إذا لاحظت أي عيوب - تشققات أو خيوط "ناعمة" - فمن الأفضل استبدال هذه العناصر بأخرى جديدة. فقط ضع في اعتبارك أنه لا يتم دمج جميع المعادن مع مشعات الألومنيوم. على سبيل المثال ، يجب عدم استخدام التركيبات المصنوعة من النحاس الأصفر أو النحاس مطلقًا ، حيث قد يتسبب ذلك في حدوث تفاعل كهروكيميائي ، مما يؤدي إلى بدء عمليات التآكل.
4. بعد الفصل ، قم بإزالة المبرد من الأقواس التي تثبت عليه.
5. حان الوقت الآن لاستخدام نفس الأداة التي عملت بجد لاستخراجها في وقتك. يجب إدخال مفتاح الحلمة في البطارية بالضبط في المكان الذي ستقوم بتفكيكه. ثم من الضروري إدخال نهاية الأداة في الفتحة المخصصة لهذا الغرض على عنصر التوصيل. بعد أن تنجح ، اقلب الجوز في الاتجاه المرغوب بمقدار نصف دورة. بشكل عام ، في هذه المرحلة ، يُنصح بدعوة مساعد يقوم بإصلاح المبرد في مكان واحد أثناء العبث بالوصلات. لذا ، أدر الجوز نصف دورة ، وانتقل إلى الجانب الموجود على الجانب الآخر ، وكرر نفس العملية هناك. وبالتالي ، من خلال فك كل عنصر تدريجيًا ، يمكنك فصل قسم عن الآخر تمامًا. كن حذرًا وصبورًا - يجب قلب كل صمولة قليلاً ، حوالي 5-7 مم. خلاف ذلك ، قد يكون القسم منحرفًا بشدة ، مما يؤدي إلى تلف عناصر الرادياتير ، وسيكون من الضروري استبدالها.
6. بعد فك الصواميل الضرورية ، انزع القطعة ، ثم افحص جميع الحشيات التي تأتي معها. تلعب جودة وحالة الأختام المطاطية دورًا مهمًا. يمكن أن تتسبب الحشوات المشوهة في حدوث تسرب. لذلك ، في حالة وجود أدنى شك حول مدى ملاءمتها ، فمن الأفضل استبدال هذه العناصر بأخرى جديدة. علاوة على ذلك ، يُنصح بشراء جوانات مصنوعة من البارونيت ، لأن هذه المادة أثبتت نفسها بشكل أفضل. إذا لم يكن ذلك ممكنًا ، فحاول العثور على أختام سيليكون على الأقل. لا ينصح بتثبيت المطاط ، لأنها تفشل بسرعة.

أنواع الأنظمة

• نظام أحادي الأنابيب - يتم تركيب خط أنابيب واحد يتم من خلاله توفير مصدر الحرارة وتصريف سائل العادم. من الأفضل استخدامه في الحالات التي يتم فيها تثبيت عدد صغير من البطاريات. يتم ذلك عادةً عند ترتيب تدفئة الشقق ، حيث يمر الناهض في جميع الغرف. مع مثل هذا المخطط ، سيكون كل مبرد تالٍ أبرد من السابق ، لكن عدد الأنابيب التي يتم وضعها في الغرفة يتناقص.
• نظام الأنبوبين هو أفضل طريقة للجهاز ، فهو يجعل من الممكن الحفاظ على درجة حرارة موحدة لسائل التسخين في جميع أنحاء الدائرة. عند تركيب مثل هذه الأنظمة ، يقع خط الإمداد عادةً تحت مستوى عتبة النافذة ، ويكون خط الإرجاع أعلى اللوح الأساسي.

أفضل طريقة لتوصيل مشعات التدفئة في حالة أو أخرى ، سننظر أدناه ، بعد أن نحلل كل طريقة اتصال على حدة.

1. الجانبي - بهذه الطريقة ، يتم توفير العرض والتدفق العكسي من جانب واحد. يعمل جيدًا مع هياكل التدفئة مع ما يصل إلى 15 قسمًا ؛
2. قطري - أفضل استخدام لعناصر التسخين الطويلة. تتصل الاتصالات بالفتحة العلوية على جانب واحد والمخرج المعاكس قطريًا.
3. الخيار السفلي هو الخيار الأقل كفاءة ، فهو يتطلب ضغطًا عاليًا في المبرد بطول هياكل التسخين بالكامل. للحفاظ على نقل الحرارة ، يتم استخدام سخانات مع عدد متزايد من الأقسام. لضمان درجة الحرارة العادية للمنازل الخاصة ، يتم استخدامه فقط في حالة وجود مضخة طاقة كافية في نظام التدفئة.

اختيار المبرد

يجب أن تبدأ باختيار المبرد ، وسيكون المعيار الرئيسي للاختيار هو ضغط العمل الذي تم تصميم المبرد من أجله. بالنسبة لمنزل خاص به نظام تدفئة خاص به ، سيكون المبرد بضغط عمل من 6 إلى 7 أجواء كافيًا ، ولكن إذا كنت بحاجة إلى توصيل المبرد بنظام التدفئة المركزية لمبنى سكني ، فيجب أن يتحمل ضغط 10 أجواء على الأقل.

حاليًا ، يتم تقديم خيارين للمستهلك لمشعات الألومنيوم - قياسي أو أوروبي ومعزز. يمكن أن يعمل الأخير تحت ضغط يصل إلى 12 جوًا. عند الاتصال بنظام التدفئة المركزية ، من الضروري الاختيار من بين المشعات المعززة.

يلعب عدد الأقسام دورًا كبيرًا

بعد ذلك ، عليك تحديد العدد المطلوب من الأقسام. للقيام بذلك ، نحدد كمية الحرارة. ضروري لتدفئة الغرفة وتقسيمها عن طريق نقل الحرارة لقسم واحد من المبرد المحدد.

يمكن أخذ كمية الحرارة المطلوبة للغرفة القياسية تساوي 1 كيلو وات لكل 10 م 2 من مساحة الغرفة. بالنسبة للمباني غير القياسية والحسابات الأكثر دقة ، سنستخدم الجدول النهائي:

طاولة طاقة المبرد

يجب أن نتذكر أن مخطط توصيل البطارية لأكثر من 12 قسمًا يجب أن يكون على الوجهين أو المائل أو السرج. باستخدام مخطط توصيل بطارية أحادي الجانب من عدد كبير من الأقسام ، سيتشكل "جيب" من الماء البارد على جانب الرادياتير المقابل للأنابيب. الأقسام "الإضافية" لن تعمل ببساطة ، فنحن نحصل على ثقل ضار.

باستخدام الحقن القسري ، يمكن تمديد البطارية حتى 24 قسمًا حتى مع تزويد من جانب واحد ، ولكن في هذه الحالة يجب تعزيز الرادياتير.

يجب أن نتذكر أنه من الضروري تزويد المبرد إلى المشعات المقواة تحت ضغط عالٍ فقط من خلال الأنابيب المعدنية. لا يمكن للبلاستيك المعدني أن يتحمل مثل هذا الضغط ، وستكون العواقب أسوأ.

يجب أيضًا أن يؤخذ في الاعتبار أن نقل الحرارة للرادياتير المشار إليه في الوثائق مناسب فقط للتزويد من جانب واحد أو قطري لسائل التبريد إلى المبرد. عند استخدام التغذية السفلية ، لا تتردد في طرح 10-15 بالمائة.

إذا تم تركيب نظام التدفئة في منزل خاص ، فمن الممكن اختيار المخطط العام لتنظيم التدفئة - أنبوب واحد أو أنبوبان.

استنتاج

يمكن تفكيك بطارية التدفئة بمفردنا. يمكن أن تكون الصعوبة الأكبر هي فك نماذج الحديد الزهر القديمة ، حيث يتم ربط المفاصل ، كقاعدة عامة ، على مدار سنوات عديدة من الخدمة. ثم عليك استخدام موقد اللحام وبذل المزيد من الجهد البدني. مع مشعات الألومنيوم والمعدن الجديدة ، لا توجد مثل هذه المشاكل ، ويمكن تفكيكها بسهولة.

فصل البطارية ثنائية المعدن إلى أقسام

سيقدم لك الفيديو في هذه المقالة مواد إضافية مرتبطة مباشرة بالموضوع المقدم. كن حذرًا ومنتبهًا ، وستنجح.
