علمني أحد الجيران كيفية زيادة خرج الحرارة من البطارية. الآن الصيف في شقتي

كيفية تنظيم تسخين البطاريات

لفهم كيفية ضبط درجة الحرارة ، دعنا نتذكر كيف يعمل المبرد. وهي عبارة عن متاهة من الأنابيب ذات أنواع مختلفة من الزعانف لزيادة نقل الحرارة. يدخل الماء الساخن إلى مدخل المبرد ، ويمر عبر المتاهة ، ويسخن المعدن. وهذا بدوره يسخن الهواء المحيط. نظرًا لحقيقة أن الزعانف في المشعات الحديثة لها شكل خاص يحسن حركة الهواء (الحمل الحراري) ، ينتشر الهواء الساخن بسرعة كبيرة. مع التسخين النشط ، يأتي تدفق ملحوظ للحرارة من المشعات.

هذه البطارية ساخنة جدا. في هذه الحالة ، يجب تثبيت المنظم

يترتب على كل هذا أنه من خلال تغيير كمية سائل التبريد الذي يمر عبر البطارية ، من الممكن تغيير درجة الحرارة في الغرفة (ضمن حدود معينة). هذا ما تفعله التركيبات المقابلة - صمامات التحكم والثرموستات.

يجب أن نقول على الفور أنه لا يمكن للمنظمين زيادة نقل الحرارة. هم فقط خفضوها. إذا كانت الغرفة ساخنة - ارتديها ، إذا كانت باردة - فهذا ليس خيارك.

تعتمد مدى فعالية التغيرات في درجة حرارة البطاريات ، أولاً ، على كيفية تصميم النظام ، وما إذا كان هناك احتياطي طاقة لأجهزة التدفئة ، وثانيًا ، على مدى صحة اختيار المنظمين أنفسهم وتركيبهم. يلعب القصور الذاتي للنظام ككل ، وأجهزة التدفئة نفسها دورًا مهمًا. على سبيل المثال ، يسخن الألمنيوم ويبرد بسرعة ، بينما يغير الحديد الزهر ، الذي يحتوي على كتلة كبيرة ، درجة الحرارة ببطء شديد. لذلك ، مع الحديد الزهر ، لا فائدة من تغيير شيء ما: فانتظار النتيجة طويلة جدًا.

خيارات لتوصيل وتركيب صمامات التحكم. لكن لكي تتمكن من إصلاح الرادياتير دون إيقاف النظام ، تحتاج إلى تركيب صمام كروي قبل المنظم (انقر على الصورة لتكبيرها)

طرق زيادة انتقال الحرارة

من وجهة نظر عودة الحد الأقصى من الحرارة إلى الفضاء ، فهو أقل كفاءة من الأنبوب ، ربما باستثناء كرة. لديها سطح أسوأ نسبة إلى الحجم.

ماذا فعل الأجداد لتسخين هذه الأجهزة التسخين الوحشية؟

كيفية زيادة نقل الحرارة من الأنبوب؟

زيادة الأشعة تحت الحمراء للسخان
. أعطت لوحة بسيطة للسجل مع طلاء أسود غير لامع ارتفاعًا ملحوظًا في درجة حرارة الغرفة.
بالمناسبة ، فإن طلاء الكروم الحالي لملفات الحمام الحديثة يبدو مذهلاً ، ولكن من وجهة نظر نقل الحرارة للجهاز ، فهو بلاهة من أنقى المياه.

يمكن أيضًا زيادة نقل الحرارة للأنابيب الفولاذية بسبب الزعانف الملحومة أو المركبة خارج الأنبوب
.
المرحلة الأخيرة من تنفيذ هذه الطريقة هي المسخن الحراري ، وهو ملف أنبوب بألواح عرضية. بالطبع ، في هذه الحالة ، لا تنطبق جميع طرق حساب انتقال الحرارة للأنبوب - يُطلق الأنبوب جزءًا أصغر من الحرارة في هذا الجهاز.

قم بتركيب شاشة عاكسة خلف البطارية

تعمل البطارية على نشر الحرارة في جميع الاتجاهات ، أي أنها تقوم أيضًا بتسخين الجدار المواجه للشارع. ستساعد الشاشة العاكسة المتصلة بالجدار خلف المبرد في توجيه كل الحرارة إلى الغرفة. الخيار الأكثر تكلفة من foilizolon هو مادة اصطناعية رغوية (بولي إيثيلين) مغطاة بورق من جانب واحد. يمكنك استخدام ورق الخبز العادي.

من مادة الألواح ، تحتاج إلى قطع شاشة أعرض وأعلى بمقدار 10-20 سم من المبرد ، ووضعها خلف البطارية مع وجود جانب الرقاقة في الغرفة. لإصلاح الشاشة ، فإن أي غراء أو مسامير سائلة أو شريط على الوجهين سيفي بالغرض.

ستحتجز مادة الرغوة الهواء ، وبالتالي تخلق عزلًا حراريًا إضافيًا ، وسيعكس الرقاقة الحرارة ، وتوجهها إلى الغرفة.

تعريف انتقال الحرارة

للتحجيم الصحيح سجلات للتدفئة الغرف وفقًا لفقدان الحرارة ، من الضروري معرفة قيمة نقل الحرارة من أنبوب يبلغ طوله مترًا واحدًا. تعتمد هذه القيمة على القطر المستخدم وفرق درجة الحرارة بين المبرد والبيئة. يتم تحديد فرق درجة الحرارة من خلال الصيغة:

∆t = 0.5 (t1 + t2) - tk ،

حيث t1 و t2 هما درجات الحرارة عند مدخل ومخرج الغلاية ، على التوالي ؛

tk هي درجة الحرارة في الغرفة الساخنة.

لتحديد القيمة التقريبية لمقدار الحرارة المتلقاة من السجل بسرعة ، سيساعد جدول نقل الحرارة البالغ 1 متر من الأنابيب الفولاذية. على الرغم من أن النتيجة تقريبية للغاية ، إلا أن هذه الطريقة هي الأكثر ملاءمة ولا تتطلب حسابات معقدة.

كمرجع: 1 BTU / hr ft2 oF = 5.678 W / m2K = 4.882 kcal / hr m2 oC.

يوضح الجدول ما سيكون انتقال الحرارة للأنابيب الفولاذية في الهواء عند اختلافات معينة في درجات الحرارة. يتم إجراء حسابات الاستيفاء للاختلافات المتوسطة في درجة الحرارة.

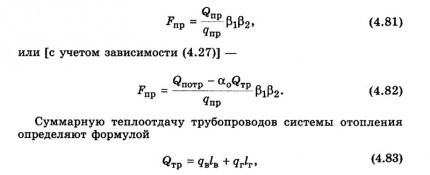

لتحديد كمية الحرارة التي يعطيها الأنبوب الفولاذي بشكل أكثر دقة ، يجب استخدام الصيغة الكلاسيكية:

س = البوتاسيوم و ∆t ،

حيث: Q - نقل الحرارة ، W ؛

K هو معامل انتقال الحرارة ، W / (م 2 درجة مئوية) ؛

F- مساحة السطح ، م 2 ؛

∆t - فرق درجة الحرارة ، 0 درجة مئوية.

تم وصف مبدأ تحديد ∆t أعلاه ، وتم العثور على قيمة F بواسطة صيغة هندسية بسيطة لسطح الأسطوانة: F = π d l ،

حيث π = 3.14 ، و d و l هما قطر الأنبوب وطوله ، على التوالي ، م.

عند حساب مقطع بطول 1 م ، تأخذ الصيغة الصيغة Q = 3.14 K d ∆t.

ملاحظة: عند تحديد انتقال الحرارة لأنبوب واحد ، يكفي استبدال القيمة المرجعية لمعامل انتقال الحرارة للصلب عند نقل الحرارة من الماء إلى الهواء ، وهي 11.3 واط / (متر مربع 0 درجة مئوية). بالنسبة للسخان ، لا تعتمد قيمة K على المادة التي تصنع منها الأنابيب فحسب ، بل تعتمد أيضًا على قطرها وعدد الخيوط ، نظرًا لأنها تؤثر على بعضها البعض.

يوضح الجدول متوسط ​​قيم معاملات نقل الحرارة لأكثر أنواع أجهزة التسخين شيوعًا.

الأهمية! عند استبدال القيم في الصيغ ، يجب عليك مراقبة وحدات القياس بعناية. يجب أن تحتوي جميع الكميات على أبعاد متوافقة مع بعضها البعض.

وبالتالي ، يجب تحويل معامل نقل الحرارة الموجود في kcal / (h m2 0С) إلى W / (m2 0C) ، بالنظر إلى أن 1 kcal / h \ u003d 1.163 W.

بالطبع ، يتيح لك جدول نقل الحرارة للأنابيب الفولاذية الحصول على نتيجة أسرع من الحساب بالصيغ ، ولكن إذا كانت الدقة مهمة ، فسيتعين عليك إجراء بعض التعديلات.

لتحديد حجم السجل المطلوب ، يجب تقسيم ناتج الحرارة المطلوب على ناتج الحرارة بمقدار متر واحد ، مع تقريبه إلى أقرب رقم صحيح. كدليل ، يمكنك أخذ متوسط ​​البيانات لغرفة معزولة يصل ارتفاعها إلى 3 أمتار: 1 متر من السجل بقطر 60 مم يمكن أن يسخن 1 متر مربع من الغرفة.

ملحوظة: كما يتضح من الجدول ، يمكن أن يختلف معامل K للأنابيب الفولاذية من 8 إلى 12.5 كيلو كالوري / (ساعة متر مربع 0 درجة مئوية). تؤدي زيادة الأقطار وعدد الخيوط إلى انخفاض كفاءة نقل الحرارة. في هذا الصدد ، لزيادة نقل الحرارة للسجل ، يجب إعطاء الأفضلية لزيادة طول العناصر.

يجب أيضًا مراعاة أن الأنابيب الكبيرة تتطلب حجمًا متزايدًا من الماء في النظام ، مما يخلق عبئًا إضافيًا على المرجل. المسافة الموصى بها بين الخيوط تساوي قطر الأنابيب بالإضافة إلى 50 مم أخرى.

إذا كان النظام مملوءًا ليس بالماء ، ولكن بسائل غير متجمد ، فإن هذا يؤثر بشكل كبير على نقل الحرارة للسجل ويتطلب زيادة في حجمه بعد حسابات إضافية. هذا صحيح بشكل خاص عند استخدام الأجهزة مع عناصر التسخين والزيت كمبرد.

يعتبر خط الأنابيب الفولاذي منتجًا قويًا ومتينًا إلى حد ما مع تبديد جيد للحرارة. يمكن أن تحتوي مسجلات الأنابيب الملساء على تكوينات مختلفة ، ومن السهل جدًا صيانتها ولا تتطلب التنظيف الدوري.وهذا يسمح لهم بالتنافس بنجاح مع السخانات الخفيفة ثنائية المعدن والألومنيوم ، بالإضافة إلى مشعات الحديد الزهر التقليدية "غير القابلة للتلف".

تستخدم أنابيب المياه والغاز على نطاق واسع في شبكات التدفئة الخارجية ذات الطبقات المفتوحة بسبب صلابتها العالية ومقاومتها للتآكل. يتم تحديد مدى ملاءمة استخدام الأنابيب الفولاذية لتدفئة المساحات من خلال ظروف التشغيل والإمكانيات المالية والذوق الجمالي للمالكين. استخدام السجلات له ما يبرره في المباني الصناعية والتقنية ، ولكن في حالات أخرى يكون لها مزاياها أيضًا.

المؤلف (خبير الموقع): إيرينا تشيرنيتسكايا

السجلات

أبسط تصميم هو السجلات. هذه هي الأنابيب الملحومة من نهايات القطر المتوسط ​​أو الكبير ، مفردة أو متصلة في أقسام بأنابيب توصيل. يمكن رؤيتها عند المداخل أو في المنشآت الصناعية أو في المنازل الخاصة ذات التدفئة الفردية.

لزيادة قوتهم الحرارية ، يتم استخدام طريقة زيادة المساحة - يتم لحام الألواح المعدنية الرقيقة. يؤدي ذلك إلى تحسين تبديد حرارة البطارية بمعدل مرة ونصف تقريبًا. المشعات المدمجة ، الأقرب لبطاريات الأكورديون المصنوعة من الحديد الزهر ، لها نفس نقل الحرارة تقريبًا. على الرغم من أنها بالطبع بعيدة كل البعد عن الأجهزة ثنائية المعدن.

من أجل تعظيم نقل الحرارة لمشعات التدفئة ، يتم استخدام طريقة حمل بسيطة وغير مكلفة. تتكون هذه الطريقة في التعليق الصحيح للجهاز. يتم تثبيته في أقرب مكان ممكن من الأرض ، حيث يتراكم الهواء البارد ، لكنه يترك الفجوات اللازمة للدوران ، بما في ذلك على الحائط نفسه.

مع هذا التثبيت ، تتلامس أقسام البطارية مع وسيط يحتوي على أقل درجة حرارة ممكنة في ظل هذه الظروف ، أي يزيد الرأس الحراري. والهواء الذي يتم تسخينه بواسطة السجلات ، بفضل الفجوات المتبقية ، يرتفع دون عوائق ، ويتم تسخين الغرفة بشكل أسرع.

طريقة ممتازة هي زيادة مساحة سطح نقل الحرارة. يفعلون ذلك بطرق مختلفة:

1. عن طريق زيادة الطول الكلي لأنابيب التسخين عن طريق تشكيل مسجلات على شكل حرف U منها.
2. الزعانف - بالمعنى الدقيق للكلمة ، لا تزيد هذه الطريقة تحديدًا من الموصلية الحرارية للأنبوب الفولاذي ، بل تزيد من المبرد بأكمله ، لكن الطاقة تزيد بنسبة 50٪.
3. زيادة عدد الاقسام.

تتميز الأسطح السوداء بأفضل تبديد للحرارة ، ولكن ليس كل الأجزاء الداخلية تناسب مثل هذه البطارية القاتمة ، ولهذا السبب لم تجد هذه الطريقة تطبيقًا. يستمر رسم السجلات تقليديًا باللون الأبيض.

مجففات المناشف

يعتبر جهاز تدفئة منشفة الحمام نفسه مثالًا واضحًا على كيفية تحسين نقل الحرارة للأنبوب. "السربنتين" للجهاز ليس أكثر من زيادة اصطناعية في مساحة الإشعاع الحراري. نظرًا لأنهم كانوا في وقت سابق جزءًا فقط من فرع تسخين مشترك ، كان من الممكن تغيير القطر. لذلك ، تمت زيادة مساحة نقل الحرارة ببساطة عن طريق زيادة الطول.

بالمناسبة ، ستبدو سكة المنشفة المسخنة بالماء من الفولاذ المقاوم للصدأ جيدة باللون الأسود. على الرغم من أن المنتجات اللامعة والكروم تبدو جميلة ، إلا أنها تمنع انتقال الحرارة بين الأنبوب والبيئة.

بالنسبة للأنظمة الموجهة عموديًا مثل المشعات ، فإن الطريقة التي يتم بها توصيل أنابيب المدخل والمخرج مهمة. يمكن أن يتغير ناتج الحرارة لجهاز واحد بتركيبات مختلفة بشكل كبير:

• 100٪ كفاءة - اتصال قطري (مدخل الماء الساخن من الأعلى ، مخرج من الجانب الخلفي أدناه) ؛
• 97٪ - دخول علوي أحادي الاتجاه ؛
• 88٪ - أقل ؛
• 80٪ - عكس قطري (مع دخول منخفض) ؛
• 78٪ - من جانب واحد مع مدخل سفلي ومخرج لمياه الصرف.

فقدان الحرارة

في كثير من الأحيان ، يجب اعتبار المعامل العالي للتوصيل الحراري لأنبوب فولاذي عاملاً سالبًا.عندما يلزم توصيل الحرارة بأقل قدر من الخسائر إلى نقطة النهاية للمستهلك ، يجب تقليل موصلية الفولاذ. تنشأ مثل هذه الحاجة على خطوط الأنابيب الرئيسية وأنابيب التدفئة الموضوعة على السطح.

للانخفاض في غلاف عازل مصنوع من الصوف المعدني أو البوليسترين الموسع ، يتم استخدام العزل الحراري للرقائق الذي يحمي طيف الأشعة تحت الحمراء. يمكنك أيضًا أن تأخذ أنابيب فولاذية معزولة بعدة طبقات من رغوة البولي إيثيلين أثناء الإنتاج.

لتحديد فعالية العزل المستخدم ، يتم إجراء حساب قياسي للأنبوب الفولاذي من خلال معامل نقل الحرارة. لكن النتيجة تتضاعف بكفاءة المادة العازلة. سيوضح الفرق بين النتيجتين الوسيطتين مدى فعالية الحفاظ على درجة حرارة سائل التبريد داخل الأنبوب. إذا تبين أن الرقم غير مرضٍ ، فيجب زيادة سماكة الغلاف العازل أو اختيار مادة ذات توصيل حراري أقل.

شاهد الفيديو

في الحياة اليومية ، يؤدي استخدام الشاشات الزخرفية أو الأجهزة المعلقة ، كما هو الحال مع سكة ​​منشفة ساخنة ، إلى فقدان الحرارة وتقليل كفاءة أنابيب التسخين الفولاذية. كما أن تركيب هذه المعدات في منافذ الجدار أمر غير مرغوب فيه. الأنابيب نفسها ليست مسؤولة عن هذه الخسائر ، لأنها تقوم بانتظام بتسخين الهواء والأشياء المحيطة ، ولكن ما يتم إنفاق هذه الحرارة عليه هو سؤال للمالكين.

يعد حساب نقل الحرارة للأنبوب مطلوبًا عند تصميم التدفئة ، وهو ضروري لفهم مقدار الحرارة المطلوبة لتدفئة المبنى والمدة التي ستستغرقها. إذا لم يتم إجراء التثبيت وفقًا للمشاريع القياسية ، فإن هذا الحساب ضروري.

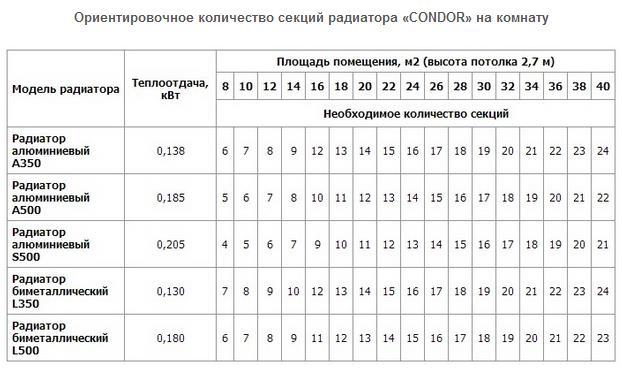

طاولة تبديد حرارة مشعات التدفئة - المناخ في المنزل

المعايير الرئيسية لاختيار الأجهزة لتدفئة السكن هو نقل الحرارة.

هذا معامل يحدد كمية الحرارة التي يولدها الجهاز.

بمعنى آخر ، كلما زاد انتقال الحرارة ، زادت سرعة تدفئة المنزل وتحسينه.

ما مقدار الحرارة اللازمة للتدفئة؟

لحساب كمية الحرارة المطلوبة بدقة للغرفة ، يجب أخذ العديد من العوامل في الاعتبار: السمات المناخية للمنطقة ، السعة المكعبة للمبنى ، احتمال فقد حرارة السكن (عدد النوافذ والأبواب ، مواد البناء ، ووجود العزل ، وما إلى ذلك). نظام الحساب هذا شاق للغاية ويستخدم في حالات نادرة.

في الأساس ، يتم تحديد حساب الحرارة على أساس المعاملات التقريبية المحددة: بالنسبة للغرفة التي لا يزيد ارتفاعها عن 3 أمتار ، يلزم 1 كيلو واط من الطاقة الحرارية لكل 10 متر مربع. بالنسبة للمناطق الشمالية ، يرتفع الرقم إلى 1.3 كيلو واط.

على سبيل المثال ، تتطلب غرفة بمساحة 80 م 2 طاقة 8 كيلو وات للتدفئة المثلى. بالنسبة للمناطق الشمالية ، ستزداد كمية الطاقة الحرارية إلى 10.4 كيلو وات

يعد تبديد الحرارة أحد مؤشرات الأداء الرئيسية

معامل انتقال الحرارة للمشعات هو مؤشر على قوتها. يحدد مقدار الحرارة المنبعثة خلال فترة زمنية معينة. تتأثر قوة المسخن بما يلي: الخصائص الفيزيائية للجهاز ونوع الاتصال ودرجة الحرارة وسرعة المبرد.

ترجع قوة المسخن ، المشار إليها في ورقة البيانات الخاصة به ، إلى الخصائص الفيزيائية للمادة التي صنع منها الجهاز ، وتعتمد على مسافة المركز. لحساب العدد المطلوب من أقسام المبرد للغرفة ، ستحتاج إلى مساحة السكن ومعامل التدفق الحراري للجهاز.

يتم إجراء الحسابات وفقًا للصيغة:

عدد الأقسام = S / 10 * عامل الطاقة (K) / معدل التدفق الحراري (Q)

الحساب: 50/10 * 1 / 0.18 = 27.7. وهذا يعني أن هناك حاجة إلى 28 قسمًا لتدفئة الغرفة. بالنسبة للأجهزة المتجانسة ، بالنسبة للمكان Q ، قمنا بتعيين معامل نقل الحرارة للرادياتير ونتيجة لذلك نحصل على العدد المطلوب من البطاريات.

إذا تم تثبيت المسخنات بجوار المصادر التي تؤثر على فقد الحرارة (النوافذ والأبواب) ، فسيتم أخذ معامل الطاقة من الحساب - 1.3.

للتدفئة ، يتم استخدام المشعات: الفولاذ والألمنيوم والنحاس والحديد الزهر والمعدن (الفولاذ + الألومنيوم) ، وكلها لها كمية مختلفة من تدفق الحرارة بسبب خصائص المعدن.

مقارنة المؤشرات: التحليل والجدول

بالإضافة إلى المواد التي صنع منها الجهاز ، تؤثر مسافة المركز على عامل القدرة - الارتفاع بين محاور المخارج العلوية والسفلية. قيمة الموصلية الحرارية لها أيضًا تأثير كبير على الكفاءة.

مواد الإنتاج

تتميز مسخنات النحاس والألومنيوم بأعلى معدل انتقال للحرارة. يُلاحظ أقل عامل قدرة في بطاريات الحديد الزهر ، ولكن يتم تعويضه من خلال قدرتها على الاحتفاظ بالحرارة لفترة طويلة.

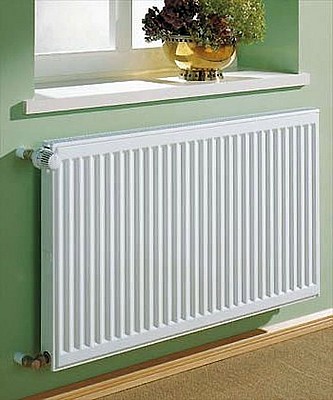

تتأثر كفاءة الكفاءة بالتركيب الصحيح للأجهزة الحرارية:

• المسافة المثلى بين الأرضية والبطارية 70-120 مم ، بين عتبة النافذة - 80 مم على الأقل.
• يلزم تركيب فتحة تهوية (رافعة Maevsky).
• الوضع الأفقي للسخان.

مشعات مع أفضل تبديد للحرارة:

أرضية دافئة

منذ وقت ليس ببعيد ، من سكة المناشف الساخنة أو مشعاع الغرفة ، أصبح استمرارًا لنظام التدفئة العام في الشقة ، مما أدى إلى زيادة مساحة سطح التدفئة بشكل كبير. لكن الماء كحامل حراري في هذه الحالة يمكن أن يخلق العديد من المشاكل.

بغض النظر عن مدى موثوقية الأنابيب الفولاذية ، فهي ليست أبدية ، ويمكن أن تتسرب المفاصل ، خاصة تلك الملولبة ، بمرور الوقت. فقط تخيل أن هذا حدث داخل ذراع التسوية الخرساني ، والذي ليس من السهل إزالته. لهذا السبب ، لا يتم استخدام الأرضية الدافئة في نسخة مائية عمليًا.

إذا قررت تنفيذ هذا النظام ، فسيتعين عليك التفكير في كيفية جعله فعالاً قدر الإمكان. يجب حساب القوة بأقصى درجات الدقة. ولكن إذا أظهرت الأرقام أن انتقال الحرارة غير كافٍ ، فمن الضروري أولاً وقبل كل شيء الاهتمام بزيادة كفاءة الأنابيب الفولاذية.

نظرًا لأن هذا التصميم لا يتلامس مع الهواء في الغرفة ، ولكنه يسخن مواد الأرضية ، فلا يمكنك اللعب إلا من خلال زيادة طول الأنابيب. لذلك ، يتم وضعهم في "ثعبان" مضغوط ولكنه طويل. نظرًا لمساحة سطحها الكبيرة ، فإنها تنقل الكثير من الحرارة.

فارق بسيط: مع التمديد الكثيف لعدة أمتار خطية من الأنبوب ، سيزداد نقل الحرارة للأرض الدافئة ككل ، ولن يكون كل جزء على حدة حرجًا ، ولكنه سينخفض.

والسبب هو أن الأنابيب الموجودة عن كثب تؤدي جزئيًا إلى تبادل الحرارة مع بعضها البعض. يتم إنشاء منطقة ساخنة حول كل منطقة ، مما يؤدي إلى بعض الانخفاض في الرأس الحراري.

فقدان الحرارة من خلال الأنابيب

في شقة المدينة ، كل شيء بسيط: كل من الناهضين وإمدادات أجهزة التدفئة والأجهزة نفسها موجودة في غرفة مُدفأة. ما الفائدة من القلق بشأن مقدار الحرارة التي يتبددها الناهض إذا كان يخدم نفس الغرض - التسخين؟

ومع ذلك ، يختلف الوضع اختلافًا جذريًا في مداخل المباني السكنية وفي الأقبية وفي بعض المستودعات. تحتاج إلى تدفئة غرفة واحدة وإحضار المبرد إليها من خلال غرفة أخرى. ومن ثم - محاولات لتقليل انتقال الحرارة للأنابيب التي من خلالها يدخل الماء الساخن إلى البطاريات.

العزل الحراري

الطريقة الأكثر وضوحًا لكيفية تقليل انتقال الحرارة لأنبوب فولاذي هي العزل الحراري لهذا الأنبوب. قبل عشرين عامًا ، كانت هناك طريقتان للقيام بذلك: موصى به من خلال الوثائق التنظيمية (العزل مع الصوف الزجاجي الملفوف بنسيج غير قابل للاحتراق ؛ حتى في وقت سابق ، كان العزل الخارجي بشكل عام صلبًا باستخدام الجبس أو الملاط الأسمنتي) والواقعية: كانت الأنابيب ملفوفة ببساطة مع الخرق.

يوجد الآن الكثير من الطرق الملائمة تمامًا للحد من فقد الحرارة: فيما يلي بطانات الرغوة للأنابيب ، والأغلفة المنقسمة المصنوعة من البولي إيثيلين الرغوي والصوف المعدني.

في بناء منازل جديدة ، يتم استخدام هذه المواد بنشاط ؛ ومع ذلك ، في نظام الإسكان والمجتمعات المحلية ، تؤدي الميزانية المحدودة ، بأدب ، إلى حقيقة أن الأنابيب الموجودة في الطوابق السفلية لا تزال تغلف الخرق الممزقة.

تغيير طريقة توصيل المبرد

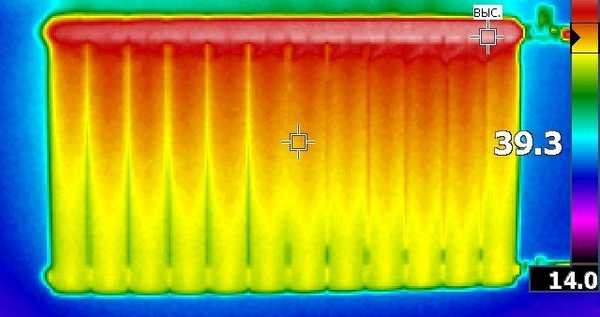

هل تعلم الوضع عندما يكون نصف البطارية ساخن ونصفها بارد؟ غالبًا في هذه الحالة ، يتم إلقاء اللوم على طريقة الاتصال. ألقِ نظرة على كيفية عمل الجهاز مع التوصيل أحادي الجانب للرادياتير بمبرد المبرد من الأعلى.

انتبه إلى مدى سوء عمل الأقسام البعيدة

الآن دعونا نلقي نظرة على مخطط الاتصال أحادي الاتجاه بإمداد المبرد من الأسفل.

نرى نفس التأثير.

وهنا اتصال ثنائي الاتجاه مع تغذية علوية وسفلية.

رؤية نفس التأثير رؤية نفس التأثير

إذا وجدت نفسك في أحد المخططات المذكورة أعلاه ، فأنت محظوظ. الأكثر عقلانية من حيث كفاءة العمل هو الاتصال المائل بتغذية من الأعلى.

يتم تسخين منطقة التبادل الحراري بالكامل للرادياتير بالتساوي ، ويعمل المبرد بكامل طاقته

وماذا تفعل في حالة عدم رغبتك في تغيير تخطيط الأنبوب أو استحالة ذلك؟ في هذه الحالة ، يمكننا أن ننصحك بشراء مشعات لها بعض الحيلة في تصميمها. هذا قسم خاص بين القسمين الأول والثاني ، والذي يغير اتجاه حركة المبرد.

قابس خاص يحول الاتصال السفلي ثنائي الاتجاه إلى اتصال قطري نحتاجه مع التوصيل العلوي. هذا الخيار مناسب للاتصال العلوي ثنائي الاتجاه

في حالة الاتصال أحادي الاتجاه ، أظهرت امتدادات التدفق الخاصة فعاليتها.

مبدأ تشغيل امتداد التدفق

هناك أيضًا أجهزة لتحسين اتصال سفلي أحادي الاتجاه ، لكننا نعتقد أن المبدأ العام أصبح الآن واضحًا لك.

تعليق سيرجي خاريتونوف المهندس الرئيسي للتدفئة والتهوية وتكييف الهواء ذ م م "جي كي سبيتستروي" لأسباب واضحة ، من الأفضل توفير مثل هذه الأشياء في مرحلة تصميم نظام التدفئة ، حتى لا تضغط على عقلك لاحقًا. بعد كل شيء ، سيتطلب أي تغيير فصل الناهض ، ومهارات صانع الأقفال أو التكاليف النقدية ، وفي بعض الحالات ، التنسيق مع مكتب الإسكان.

الخلاصة: فعالية 100٪.

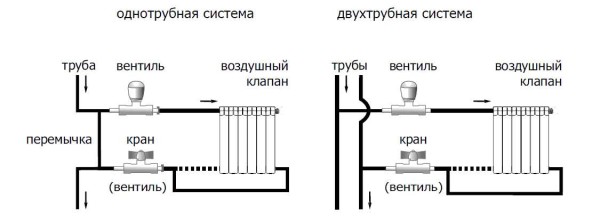

أنواع أنظمة التدفئة ومبدأ ضبط المشعات

التعامل مع الصمام

من أجل ضبط درجة حرارة المشعات بشكل صحيح ، تحتاج إلى معرفة الهيكل العام لنظام التدفئة وتخطيط أنابيب المبرد.

في حالة التدفئة الفردية ، يكون الضبط أسهل عندما:

1. يتم تشغيل النظام بواسطة غلاية قوية.
2. كل بطارية مزودة بصمام ثلاثي.
3. تم تركيب الضخ الإجباري لسائل التبريد.

في مرحلة أعمال التركيب للتدفئة الفردية ، من الضروري مراعاة الحد الأدنى لعدد الانحناءات في النظام. يعد ذلك ضروريًا لتقليل فقد الحرارة وعدم تقليل ضغط سائل التبريد المزود إلى المشعات.

للتسخين المنتظم والاستخدام الرشيد للحرارة ، يتم تركيب صمام على كل بطارية. باستخدامه ، يمكنك تقليل إمداد المياه أو فصله عن نظام التدفئة العام في غرفة غير مستخدمة.

• في نظام التدفئة المركزية للمباني متعددة الطوابق ، والمزود بسائل تبريد عبر خط أنابيب من الأعلى إلى الأسفل عموديًا ، من المستحيل ضبط المشعات. في هذه الحالة ، تفتح الطوابق العليا النوافذ بسبب الحرارة ، ويكون الجو باردًا في غرف الطوابق السفلية ، لأن المشعات الموجودة هناك بالكاد دافئة.
• شبكة أحادية الأنبوب أكثر مثالية. هنا ، يتم توفير المبرد لكل بطارية مع إعادته لاحقًا إلى الناهض المركزي. لذلك ، لا يوجد فرق ملحوظ في درجات الحرارة في الشقق في الطابقين العلوي والسفلي من هذه المنازل.في هذه الحالة ، يتم تجهيز أنبوب الإمداد لكل مشعاع بصمام تحكم.
• يوفر النظام ذو الأنبوبين ، حيث يتم تركيب رافعتين ، إمداد المبرد بالمبرد والعكس صحيح. لزيادة أو تقليل تدفق سائل التبريد ، تم تجهيز كل بطارية بصمام منفصل به ترموستات يدوي أو أوتوماتيكي.

نقوم بحساب

صيغة حساب انتقال الحرارة هي كما يلي:

Q = K * F * dT أين

• ك - معامل التوصيل الحراري للصلب ؛
• Q هو معامل انتقال الحرارة ، W ؛
• F هي مساحة قسم الأنبوب الذي تم الحساب من أجله ، m 2 dT هي ضغط درجة الحرارة (مجموع درجات الحرارة الأولية والنهائية ، مع مراعاة درجة حرارة الغرفة) ، ° C.

يتم اختيار معامل التوصيل الحراري K مع مراعاة مساحة المنتج. تعتمد قيمتها أيضًا على عدد الخيوط الموضوعة في المبنى. في المتوسط ​​، تقع قيمة المعامل في حدود 8-12.5.

يسمى dT أيضًا باختلاف درجة الحرارة. لحساب المعلمة ، تحتاج إلى إضافة درجة الحرارة التي كانت عند مخرج المرجل مع درجة الحرارة التي تم تسجيلها عند مدخل المرجل. يتم ضرب القيمة الناتجة في 0.5 (أو قسمة 2). يتم طرح درجة حرارة الغرفة من هذه القيمة.

dT \ u003d (0.5 * (T 1 + T 2)) - T إلى

إذا كان الأنبوب الفولاذي معزولاً ، فإن القيمة التي تم الحصول عليها تضاعف بكفاءة مادة العزل الحراري. يعكس النسبة المئوية للحرارة التي تم التخلص منها أثناء مرور المبرد.

زيادة في نقل الحرارة.

لزيادة الحرارة المشعة بشكل فعال ، هناك عدة طرق:

• تركيب المسخن
• طلاء الأنابيب بالطلاء الأسود.
• إعداد التسجيل
• أقسام بطارية إضافية.

المسخن عبارة عن أنبوب منحني بألواح معدنية. يمكنك صنعه بنفسك أو شراء نظير أكثر حداثة من المتجر.

كما أن استخدام الطلاء الأسود غير اللامع لطلاء سطح المبرد يعطي نتيجة جيدة. من الناحية الجمالية ، لا تبدو جذابة للغاية ، ولكن عندما يتعلق الأمر بالراحة ، عليك أن تختار.

تصميم آخر غير مكلف وشائع إلى حد ما هو السجل. هذه عبارة عن عدة أنابيب واسعة مترابطة مع أقسام ملحومة. وهي تشمل أيضًا قضبان المناشف المُدفأة ، والرادياتير ، وخطوط الجذع ، وحتى أنبوب فولاذي عادي مثبت حول محيط الغرفة بالكامل.

تعليمات خطوة بخطوة لضبط درجة الحرارة

لضمان إقامة مريحة في الغرفة ، تحتاج إلى القيام ببعض الإجراءات الأساسية.

1. في البداية ، في كل بطارية ، من الضروري أن ينزف الهواء حتى يتدفق الماء في قطرة من الصنبور.
2. ثم تحتاج إلى ضبط الضغط في البطاريات.
3. للقيام بذلك ، في البطارية الأولى من المرجل ، تحتاج إلى فتح الصمام بدورتين ، في الثانية - بثلاثة ، ثم بنفس الطريقة ، زيادة عدد لفات الصمام المفتوح على كل مشعاع. وبالتالي ، يتم توزيع ضغط المبرد بالتساوي على جميع المشعات. سيضمن ذلك مرورها الطبيعي عبر الأنابيب وتسخين أفضل للبطاريات.
4. في نظام التسخين القسري ، ستساعد صمامات التحكم في ضخ سائل التبريد والتحكم في الاستهلاك الرشيد للحرارة.
5. في نظام التدفق ، يتم تنظيم درجة الحرارة جيدًا بواسطة منظمات الحرارة المدمجة في كل بطارية.
6. في نظام التسخين ثنائي الأنابيب ، من الممكن التحكم ليس فقط في درجة حرارة المبرد ، ولكن أيضًا في مقدارها في البطاريات باستخدام كل من أنظمة التحكم اليدوية والأوتوماتيكية.

طرق بسيطة لتحسين كفاءة البطارية

لزيادة نقل حرارة المشعات ، يوصى بتحسين دوران الهواء في الغرفة الساخنة.

للقيام بذلك ، تحتاج إلى تحرير بطاريات التدفئة قدر الإمكان ، أي إزالة الأثاث المجاور وإزالة الشاشات الواقية والستائر.

سيؤدي ذلك إلى زيادة دوران الهواء ، مما يؤدي بدوره إلى زيادة درجة الحرارة داخل الغرفة.

إذا لم تحقق الطريقة المذكورة أعلاه النتائج المرجوة ، فيمكنك تسريع دوران الهواء بمساعدة المراوح.

في هذه الحالة ، يجب أن يقال أنه كلما تحرك الهواء بشكل أسرع ، زادت الحرارة التي يأخذها من المبرد وينتشر في جميع أنحاء الغرفة.

اتضح أنه من أجل زيادة نقل الحرارة للمشعات ، من الضروري تركيب مروحة مقابلها. هذه الطريقة فعالة ولكنها صاخبة.

من أجل إسكات مثل هذا النظام ومنحه قدرًا أكبر من الاستقلالية ، يوصى بتثبيت مراوح الكمبيوتر. في هذه الحالة ، يجب تركيب المراوح مباشرة تحت البطاريات.

باستخدام هذه الطريقة ، اتضح أن درجة الحرارة في الغرفة تزيد من 5 إلى 10 درجات. ومن الجدير بالذكر أيضًا أن استخدام مراوح الكمبيوتر لزيادة نقل حرارة المشعات يعتبر طريقة رخيصة إلى حد ما.

هناك طريقة بسيطة أخرى لزيادة تبديد الحرارة للبطاريات وهي تركيب درع عاكس للحرارة خلف المبدد الحراري. تسمح لك هذه الشاشة بتوجيه الطاقة الحرارية مباشرة إلى الغرفة.

في هذه الحالة ، يكون الخيار المثالي هو عزل الرقائق ، وهو عبارة عن قاعدة رغوية ذات رقائق معدنية. تجدر الإشارة إلى أن استخدام عزل الرقائق لن يوجه الحرارة في الاتجاه الصحيح فحسب ، بل سيعزل الجدار أيضًا.

يمكن استخدام أي مادة لاصقة تقريبًا لتثبيت الشاشة العاكسة للحرارة. من الجدير معرفة أن مساحة الشاشة يجب أن تكون أكبر قليلاً من حجم المبرد.

النتائج والاستنتاجات.

1. تمكنت من زيادة درجة حرارة الهواء في الغرفة بما يصل إلى 6 درجات مئوية ، وحتى 9 درجات مئوية في وضع التشغيل الأقصى للمراوح ، مما أكد الافتراض بأنه من الممكن زيادة نقل الحرارة لبطارية التدفئة المركزية ، حتى عند درجة حرارة منخفضة لسائل التبريد.
2. عند استخدام مروحة منزلية تقليدية بدون وحدة تحكم في السرعة ، تصبح الغرفة صاخبة للغاية. ومع ذلك ، إذا كنت تستخدم الحرارة المتراكمة في الغرفة ، فيمكنك ، على سبيل المثال ، إيقاف تشغيل المروحة في غرفة النوم ليلاً ، وعلى العكس من ذلك ، يمكنك تشغيلها في غرفة الطعام. بعد ذلك ، يمكنك استخدام المروحة بكامل طاقتها.
3. إذا كنت في ذلك الجزء من الغرفة حيث تكون حركة الهواء المتولد عن المروحة ملحوظة بشكل كبير ، فسيحدث إحساس خاطئ بانخفاض درجة الحرارة.
4. أولئك الذين يخشون أن تنتهي المروحة كثيرًا يمكنهم حساب استهلاك الطاقة الشهري.

   35 (واط) * 24 (ساعة) * 30 (يوم) 25 (كيلوواط ساعة)
