تسخين الأرضية بالأشعة تحت الحمراء للقضيب لخصائص البلاط والتركيب

حساب القوة

عند تصميم نظام تدفئة أرضية في المستقبل ، تحتاج إلى حساب العدد المطلوب من الحصائر وتوزيعها بالطريقة المثلى. تحتوي الأرضية الأساسية المعزولة بالحرارة على مجموعة كاملة من جميع العناصر اللازمة للتثبيت. ولكن في بعض الطرز ، قد تكون هناك حاجة إلى عناصر إضافية للتثبيت.

عند الحساب ، يجب الانتباه إلى عاملين:

• نوع التدفئة. يمكن أن يكون نظام التدفئة رئيسيًا وإضافيًا ؛
• منطقة ساخنة. من الضروري مراعاة المنطقة لتركيب التدفئة التي يمكن أن توفر درجة حرارة مريحة مثالية.

ستؤثر هاتان الحقيقتان على قوة النظام المختار. هناك فئتان من التدفئة تحت الأرضية بقضيب الكربون في السوق:

• طاقة تصل إلى 160 واط / م 2 ؛
• قوة تصل إلى 220 واط / م 2.

كلما ارتفعت درجة حرارة التصميم ، زادت الطاقة التي يحتاجها النظام.

عند تصميم موقع الحصائر ، يمكن توجيهها بأي شكل من الأشكال. ولكن وفقًا لنصيحة الخبراء ، من الأفضل بناؤها على طول أطول جدار. يجب أن تشير جهات الاتصال الموصلة إلى منظم الحرارة. لذلك يمكنك تحقيق أقل عدد من الشقوق في قطعة قماش التسخين ، مما يقلل من طول أسلاك التثبيت من الثرموستات.

ما التدفئة تحت البلاط لاختيار منزل خاص وشقة

يتم اختيار نظام التدفئة تحت الأرضية مع مراعاة عوامل مثل:

حجم الغرفة ، وخاصة مساحة الأرضية والارتفاع ؛

نوع التدفئة. سواء كان نظام التدفئة تحت الأرضية هو المصدر الرئيسي للتدفئة أو إضافي ، سيكون له تأثير كبير على قدرته.

ما الذي تبحث عنه عند اختيار التدفئة الأرضية

بيئة داخلية. جميع أنظمة التدفئة تحت الأرضية ، باستثناء قضبان الأشعة تحت الحمراء ، حساسة جدًا للسخونة الزائدة ، مما يعني أنه لا يمكن تركيبها تحت الأثاث والأجهزة المنزلية الثقيلة. الحد الأدنى للارتفاع 350 مم. غالبًا ما يؤدي هذا إلى حقيقة أن أحد أجزاء الأرضية أكثر دفئًا من الآخر. يؤثر التسخين غير المتكافئ (تقلبات درجة الحرارة) سلبًا على الأرضيات الخشبية (لوح الأرضية ، اللوح الصلب ، الباركيه) ؛

حائط عالي. يجب أن يؤخذ في الاعتبار أن بعض أنظمة التدفئة تحت الأرضية مركبة حصريًا في ذراع التسوية. هذا البيان صحيح بالنسبة للأرضية المسخنة بالماء ، والقضيب والكهرباء بكابل تسخين أو حصائر. كلما زاد ارتفاع عنصر التسخين (قطر الأنبوب أو قسم الكابل) ، زادت سماكة ذراع التسوية. إذا كان ارتفاع الجدران لا يسمح برفع الأرضية بمقدار 70-100 مم ، فينبغي مراعاة الأرضيات الدافئة ؛

إمكانية صيانة النظام. يغلق قارنة التوصيل تمامًا الوصول إلى عناصر النظام ، مما يؤدي إلى حدوث مشكلات إضافية في حالة حدوث عطل ، أي لا يمكن إصلاحه بسرعة. حتى تحديد مكان الفشل دون تفكيك الأرضية يمثل مشكلة ؛

سرعة العمل. تُفهم سرعة العمل على أنها أداء جميع أنواع العمل: من التصميم إلى تشطيب الأسطح بشكل جيد. على الرغم من حقيقة أن الأرضية الأساسية يتم تركيبها في غضون ساعات قليلة ، لا يُنصح بتشغيلها حتى يجف ذراع التسوية تمامًا ، وتضع بعض الشركات المصنعة (على سبيل المثال ، Kaleo) حدًا لمدة 28 يومًا. يتم أيضًا تثبيت أرضية الماء لفترة طويلة ، والتي ترتبط بخصائص تخطيط الأنابيب وتتطلب أيضًا ترسيخًا كاملاً لذراع التسوية. الخيار الأفضل من وجهة نظر "التشغيل مباشرة بعد التثبيت" هو الأرضية العازلة للحرارة بالأشعة تحت الحمراء.

نوع الأرضيات الجاهزة. من نواح كثيرة ، يتم تحديد الاختيار النهائي من خلال الإجابة على السؤال ، أي الأرضية الدافئة أفضل للبلاط ، أو الأرضية الدافئة الأفضل للرقائق.في الواقع ، في حالة واحدة ، يلزم استخدام الغراء ، وليست جميع الأنظمة مناسبة لذلك ، وفي الحالة الأخرى ، من الضروري مراعاة ميل الخشب للتشوه ووجود مواد ضارة في تكوينه. المواد (من الممكن إطلاق ، على سبيل المثال ، الفورمالديهايد عند تسخينها).

كما ترى ، هناك العديد من العوامل التي تؤثر على الاختيار النهائي لنظام الأرضيات الدافئة ، وسيساعدك الاعتبار الأكثر اكتمالاً على اتخاذ القرار الصحيح.

العلامات:ارضية تدفئة ارضية تدفئة

أي تدفئة تحت الأرضية هي أفضل خاصية مقارنة

يلخص الجدول المعلمات الرئيسية للتحليل المقارن.

مؤشر	قاع الماء	أرضية كهربائية
كابل	كابل في الحصير	فيلم	عصا
نوع التسخين	الحمل	الإشعاع الحراري
وقت الإحماء ، دقيقة.	30-60	20-30	20-30	5-10	10-15
مقاومة الحرارة الزائدة	–	+	+	+	–
يضيف. معدات	سخان مياه	–	–	–	–
قيود التثبيت
- على الشرفة / لوجيا	–	+	+	–	–
- في منزل خاص / في الريف	+	+	+	+	+
- في الشقة	- (مطلوب إذن)	+	+	+	+
الطاقة لكل 1 متر مربع.	يعتمد على قوة المرجل	180-220 واط	180-220 واط	25-45 واط	25-50 واط
الغذاء / الوقود	الغاز والوقود الصلب والكهرباء	كهرباء
طريقة التركيب	العمل الرطب	العمل الرطب	العمل الرطب	أعمال التجفيف	العمل الرطب
يمكن تفكيكها وإعادة استخدامها	–	–	–	+	–
قيود التثبيت		لا يمكن تركيبه تحت الأثاث أو أي أشياء أخرى منخفضة
التثبيت في غرفة كبيرة	+	(بسبب تكلفة الكهرباء)
–	–	–	–
نظام القصور الذاتي	متوسط	معدل	معدل	متوسط	قليل
إمكانية تعديل درجة الحرارة	–	+	+	+	+
الإصلاح	–	–	–	+	–
يجب إزالة الأرضية بالكامل.	أسهل بسبب عدم وجود ذراع التسوية	تفكيك
التأثير على ارتفاع الجدران	يصل إلى 150 ملم	50-80 ملم	30-50 ملم	5-10 ملم	20-30 ملم
وزن نظام التدفئة تحت الأرضية لكل 1 متر مربع. مساحة	200 كجم	30 كجم	30 كجم	2 كجم	30 كجم
سرعة التركيب	4-7 أيام	1-2 يوم	يوم 1	يوم 1	يوم 1
وقت العملية	7 أيام	7 أيام	7 أيام	يوم 1	28 يومًا
الاستثمار الأولي	قليل	قليل	متوسط	متوسط	عالي جدا
تكاليف التشغيل	متوسط	عالي جدا	عالي جدا	متوسط	متوسط
اقتصادية مقارنة بتدفئة الرادياتير	تصل إلى 25٪	حتى 50٪	حتى 50٪	حتى 70٪	حتى 80٪
التركيب في غرفة ذات رطوبة عالية (في الحمام ، في الحمام)	+	ربما مع التحفظات	لا ينصح	+
توافق الأرضية
- الخشب الطبيعي (الأرضيات ، الباركيه)	–	–	–	–	+
- صفح	+	+	+	+	+
- مشمع	+	+	+	+	+
- بلاط / خزف حجري	+	+	+	+	+
- سجادة	+	–	–	+	+
إشعاع	رقم	الكهرومغناطيسي	الأشعة تحت الحمراء
الماركات الشعبية / المعروفة	–	–	ديفي ، تيبولوكس	CalorIQue ، Devi ، K-Techno-logies (Caleo)	K-Techno-logies (TM Unimat) ، Felix (TM Excel)
السعر ، فرك / متر مربع (المدى المتوسط)	200-500	400-900	700-2000	1350-1700	1500-2685
العمر التقديري للخدمة ، سنوات	10	15-20	15-20	ما يصل إلى 50	ما يصل إلى 50

تم تجهيز المواد للموقع www.moydomik.net

تدفئة أرضية بقضيب الكربون

التسخين تحت الأرض بالكربون بالأشعة تحت الحمراء هو أحد أنواع التدفئة الأرضية الكهربائية التي لها ميزات إيجابية. تقوم عناصر القضيب بتسخين الأرضيات بالأشعة تحت الحمراء.

تحت تأثير موجات الأشعة تحت الحمراء ، يتم تسخين عناصر الأثاث والأرضيات وليس هواء الغرفة. بفضل هذا ، يتم إنشاء ظروف مريحة.

تحتوي الأرضية الدافئة من الكربون بقضيب الأشعة تحت الحمراء على خيوط كربونية في هيكلها ، وهي متصلة ببعضها البعض بواسطة كابل متعدد النواة. اتضح أن حصيرة مرنة يسهل وضعها ، وعناصر التسخين لديها بالفعل درجة مثالية ، مما يسمح لك بتدفئة غطاء الأرضية بشكل فعال دون تكوين بقع باردة ، ما يسمى بـ "الحمار الوحشي الحراري".

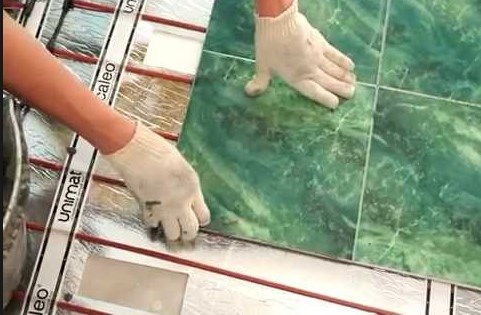

من الممكن تبليط الأرضية باستخدام لاصق البلاط كملمس

هناك أيضا فيلم الكربون الحارة أرضية بها شرائط خاصة بدلاً من قضبان كعناصر تسخين.

هذه التكنولوجيا الفريدة لخلق ظروف مريحة تكتسب شعبية. في نفس الوقت ، التثبيت سهل ، ويمكنك القيام به بنفسك.

تدفئة أرضية من الكربون بالقضيب

اليوم ، الأرضيات الأساسية (حصائر الأشعة تحت الحمراء) هي الأكثر
نوع جديد وأكثر تقدمًا من الأرضيات الدافئة. لقدرة النظام على
التنظيم الذاتي ، وغالبًا ما يطلق عليه نظام "الأرضية الذكية". هيكل من ألياف الكربون
الأرضيات الحديدية أكثر تعقيدًا من أرضيات الفيلم. على أية حال
هنا تعمل ألياف الكربون أيضًا كعنصر تسخين
تكوين آخر.

أرضية دافئة من الكربون قضيب أرضية دافئة مثبتة بالقضيب

عنصر تسخين الأرضية من الكربون رود -
قضيب مملوء بحشو كربون بوليمر. اتصال رود
يحدث باستخدام سلك نحاسي مجدول (سمك 2.5 مم) مع
غلاف عازل وقائي إضافي مصنوع من البوليستر والبولي إيثيلين.

نطاق استخدام الأرضية الأساسية

بسبب أدائها المحسن
يمكن استخدام الأرضية الأساسية في غرفة المعيشة ، في الحمام ، على لوجيا ،
في الغرفة ، في الحديقة الشتوية ، في صالة الألعاب الرياضية ، في مباني المكاتب ، والمستودعات ، كعنصر
أنظمة مكافحة الجليد.

يمكن وضع الأرضية الأساسية على أي نوع من الأرضيات ، بدونها
استثناءات. يتم دمجه بشكل مثالي مع مواد حساسة مثل
الخشب الطبيعي أو الباركيه أو اللوح الرقائقي. وبالنظر إلى حقيقة أن
يتم تثبيت أرضية كربون قضيب على طبقة رقيقة من ذراع التسوية ، مثل هذا التيار الكهربائي
نظام التدفئة الأرضية ، هو الوحيد المناسب للتركيب تحت
البلاط أو الخزف الحجري. بالإضافة إلى إمكانية تركيب نظام القضيب
يتيح لك التوفير في العمل ، إذا كنت تستخدم الغراء بدلاً من ذراع التسوية
هاون وتبليط مباشر.

تدفئة أرضية من الكربون رود - إيجابيات وسلبيات

مزايا:

مقاومة عناصر الأرضية الأساسية للتأثير
الوسائط العدوانية والأحمال الميكانيكية ؛

العمر التقديري للنظام هو 50 سنة ؛

نظام اتصال متوازي يوفر
الحفاظ على الأداء في حالة تلف حصيرة التدفئة ؛

ارتفاع معدل نقل الحرارة

تدفئة فعالة (النظام الأكثر اقتصادا على الإطلاق
كفاءة عالية)؛

تسخين موحد وسريع للغرفة ؛

بفضل الأشعة تحت الحمراء يزيل المزعجة
الروائح.

السلامة من الحرائق (وجود الفضة في القضيب ليس كذلك
يسمح للنظام بالاشتعال) ؛

لا إشعاع كهرومغناطيسي

وزن خفيف (لا يوجد حمل على الأرضيات) ؛

يمكن استخدامه في الغرف ذات المستوى العالي
رطوبة؛

السهولة النسبية للتركيب

القدرة على تركيب أشياء ثقيلة في أي منطقة على الأرض
(خاصة الأثاث والأجهزة المنزلية). سيقوم النظام بضبط درجة حرارة الأرضية إلى
أماكن مختلفة لوحدك.

وجود التنظيم الذاتي يحمي الأرضية من الحرارة الزائدة.

يمكن تدفئة المساحات الكبيرة.

إذا اكتشفت ذلك ، فاحصل على قضيب كربون بالأشعة تحت الحمراء
الأرضية - يشتري المستخدم نظام تدفئة الأرضية بشكل كبير
يتفوق على الأنظمة ذات الغرض المماثل في خصائصه.

عيوب:

يتم التثبيت فقط مع سكب ذراع التسوية. انه رطب"
العمل وقلة الحركة. على عكس نظام الفيلم ، لا يمكنك التقاط
معك عندما تتحرك

تكلفة عالية (سعر التجزئة - 1500-2685 روبل / متر مربع)

الخصائص التقنية للتدفئة الأساسية تحت الأرضية

الخصائص العامة تختلف قليلا اعتمادا على
الشركة المصنعة ، ولكن تحليل الأنظمة المختلفة يجعل من الممكن تحقيق المتوسط
البيانات:

• عرض لفة - 830 مم ؛
• الطول - 25000 مم ؛
• سمك الحصيرة - 3-3.5 مم ؛
• الطاقة لكل 1 متر مربع. حصيرة - 125 واط / م. (درجة حرارة الجذع 60
  درجة مئوية) - 170 واط / م. (درجة حرارة الجذع 20 درجة مئوية) ؛
• استهلاك الطاقة لكل 1 دورة في الدقيقة - 20-50 واط ؛
• درجة حرارة السطح القصوى 60 درجة مئوية.

أفضل الشركات المصنعة للتدفئة الأساسية تحت البلاط

• K-Technologies - العلامات التجارية GTMat ، Unimat ، RHE (روسيا) ؛
• أنظمة GH - علامات تجارية لشركة HOTmat (كوريا الجنوبية) ؛
• SamMyungTech LTD هي علامة تجارية لشركة EcoOndol (كوريا الجنوبية) ؛
• GT هي علامة تجارية لشركة GT (كوريا الجنوبية) ؛
• Felix هي علامة تجارية لشركة Excel (كوريا الجنوبية).

استنتاج

تقييمات هؤلاء المستخدمين الذين قاموا بالفعل بتثبيت النظام
الأرضية الدافئة من الكربون بالأشعة تحت الحمراء ، تسمح لنا أن نؤكد أنها تستحق
بديل للأنظمة الحالية ، سواء من حيث الخصائص التشغيلية و
ومن حيث كفاءة التدفئة. يسمح تركيب أرضية قضيب
تقليل تكاليف تدفئة المكان بنسبة تصل إلى 50٪.

العلامات: تدفئة أرضية دافئة

التحليل الصرفي لكلمة Sterzhnevoy

ليما: رود

جزء من الكلام:
الصفة
مفرد ، مذكر ، حي ، غير حي ، رمزي

الصفة
جماد ، مذكر ، مفرد ، حالة نصية

الصفة
أنثوي ، مفرد ، حي ، غير حي ، مضاف

الصفة
أنثوي ، مفرد ، غير حي ، مدين ، متحرك

الصفة
حركي ، مؤثر ، غير حي ، أنثوي ، مفرد

الصفة
مفرد ، مؤنث ، حرف جر ، غير حي ، متحرك

العبارات والكلمات الأقرب في المعنى

إجمالي وجد 78 كلمة متشابهة

تجاوز
زعيم ، رئيس

كبير
بالغ ، رئيس

إرشاد
رائدة ، رائدة

محدود
رئيسي ، نهائي

الصف الأول
أفضل جودة عالية

ساد
رئيس الحاكم

الأفضل
الأفضل والأمثل

عنوان
أول

انتقائي
أفضل جودة عالية

أصولي
جذر نشط

السكان الأصليين
الأبدية الشقة

الأهمية
محدثة ومحدثة

النخبة
الخيار الأفضل

النخاع
وسط

الأفضل
الأعلى يا كازوفي

مصيري
الأهم والأكثر أهمية

مهيمن
رائدة ، مهيمنة

مهيمن
الهيمنة والسيطرة

مهيمن
مهيمن ، مهيمن

عقدة واحدة
عقدي

باهر
سار ، سار

حجر الأساس
عام ، رئيسي

ابتدائي
أصلي ، أدنى

أعلى فائق
عام ، suzerain

السكان الأصليين
السكان الأصليين

الصف الأول
بارد رائع

الأكثر أهمية
رئيس الكاردينال

بارز
موضعي ، مهم

أولي
أصلي ، أساسي

أفضلية
القتال ، الأولوية

أساسي
أساسي ، أساسي

أصلي
رئيسي ، أصلي

يحسد عليه
سيء جيد

بيرفينكي
أول

الرائدة
أول

مبكرا
في وقت مبكر ، قبل الأوان

مهيمن
الهيمنة والسيطرة

أساسي
أساسي

أساسي
التأسيسية ، الأساسية

لاول مرة
أول

حاسم
رئيسي ، إغلاق

الإشارة
اثنين من الإشارات ، إشارة الطائرات

القاعدية
أساسي

ممتاز
يحسد عليه ، رائع

جوهري
جوهري ، أساسي

قيادة
قيادة طيار

قتال
نشط ، مسيء

الصف الأول
الأفضل من الدرجة الأولى

صندوق
رئيسي شركة طيران

أساسى
مركزي ، مهم

روتستوك
الحصان الأصلي

ولد
أصلي وطبيعي

وراثي
أصلي ، وراثي

بدائي
الجذر الأبدي

عقدة
عقدي

التأسيسي
أساسي ، محدد

محاكمة
نموذجي ومثالي

ابتدائي
بارع وطبيعي

الوسيط
متوسط ​​، متوسط

عام
الأعلى ، القائد

البارز
الهيمنة والسيطرة

وسط
وسط ، وسط

أعلى
ألم قمة

ملحوظة
أول

مينيسنترال
وسط

نخبة
الخيار الأفضل

أساسي
عام ، رئيس

كوندوفي
أصلي ودائم

بارز
كبيرة وملموسة

أساسي
رئيسي ودائم

جوهري
الموضوعية الأساسية

عاصمة
عام وعميق

حسن
خير ، لا تشوبه شائبة

موكب
رئيسي بهرج

مفتاح
مفتاح كهربائي رئيسي

متعدد
عقدي ، خماسي

أكبر
الحد الأقصى ، النهائي

رأس
رئيس ، رائد

تركيب الميزات

ستتألف تقنية التثبيت من عدة مراحل. كل واحد منهم مهم من أجل ضمان أفضل كفاءة لنظام التدفئة واستخدام الحد الأدنى من الكهرباء.

قبل تثبيت أرضية قضيب الكربون ، يجب أن تتعرف على احتياطات السلامة عند العمل مع الأجهزة الكهربائية:

• يجب تنفيذ جميع مراحل العمل فقط مع انقطاع الكهرباء ؛
• لا تتداخل مع القضبان ، لأن هذا سيؤدي إلى تلف الحصائر ؛
• لا تقم بتشغيل الأرضية حتى يجف ذراع التسوية تمامًا. بما في ذلك من المستحيل تشغيل النظام نفسه ، حتى لا تتسبب في عملية تجفيف متسارعة ، مما يؤثر سلبًا على قوة ذراع التسوية ؛
• لا يمكنك استخدام البراغي وغيرها من أدوات التثبيت اللولبية على الأرض ، لأن احتمال ضرب القضبان مرتفع للغاية ؛
• عند إغراق الأرضيات ، تحتاج إلى إيقاف تشغيل النظام من مصدر الكهرباء حتى يجف تمامًا. في الوقت نفسه ، من المستحيل استخدام أرضية دافئة كوسيلة للتجفيف.

ادوات

يجب أن يتضمن الحد الأدنى للمجموعة العناصر التالية:

• حصيرة مع قضبان الكربون.
• توصيل الأسلاك
• نهاية ربط العناصر ؛
• تعليمات التحميل.

بالإضافة إلى المجموعة ، سيتعين عليك شراء:

• انبوب مجدول؛
• منظم الحراره؛
• جهاز استشعار درجة الحرارة؛
• مادة عازلة للحرارة (يفضل رقائق معدنية) ؛
• عزل البيتومين
• سكوتش.

إعداد الأساس

يجب أن تكون القاعدة مستوية ، ولكن ليس بالضرورة أن تكون مثالية. يسمح بانحرافات صغيرة في الارتفاع لا تتجاوز 3 مم. إذا تجاوزت العيوب هذه القيمة ، فمن الضروري القيام بأعمال التسوية.

لتثبيت منظم الحرارة ، تحتاج إلى تثقيب الجدار من أجل تثبيت أسلاك التوصيل سراً في الأنبوب المموج. يجب أن يكون ارتفاع منظم الحرارة عند مستوى 0.9-1.7 متر. بنفس الطريقة ، يتم عمل حفرة لوضع مستشعر درجة الحرارة.

طبقة عازلة للحرارة الركيزة

سيؤدي استخدام طبقة عازلة للحرارة إلى تحسين كفاءة النظام. في هذه الحالة ، يجب إحضار العازل إلى الجدران لمنع فقدان الحرارة عبر الأسطح الجانبية.

يعد استخدام عناصر الأشعة تحت الحمراء للفيلم أكثر ربحية مع رقائق عاكسة

كيفية وضع قضيب كهربائي للتدفئة الأرضية من الكربون

التثبيت سهل وبسيط. من الضروري طرح لفة يكون فيها للقضبان بالفعل درجة مثالية. إذا لزم الأمر ، يتم قطع الحصائر. يجب أن تكون المسافة بين الحصائر المجاورة 5-7 سم عن بعضها البعض وفي هذه الحالة يفضل أن يكون طول البساط الواحد أقل من 25 متراً. لمنع الحصائر من التحرك ، يتم تثبيتها بشريط لاصق.

التوصيل بثرموستات

مبدأ الاتصال مع منظم الحرارة

من أجل التوصيل الصحيح للأسلاك من الحصائر الأساسية ، من الأفضل استخدام التعليمات. إذا لم تكن هناك ثقة في هذا ، فمن الأفضل أن تعهد هذه المرحلة من العمل للسادة.

تركيب مستشعر درجة الحرارة

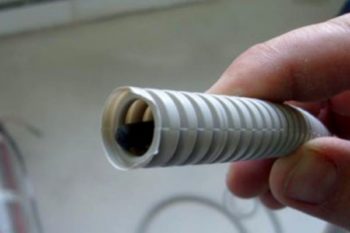

حساس في التمويج

يتم وضع مستشعر درجة الحرارة في أنبوب مموج ، والذي سيسمح ، إذا لزم الأمر ، باستبدال جهاز الاستشعار المعيب. يتم تحضير حفرة خاصة لوضع الأنبوب المموج. يُنصح بتوصيل الأنبوب المموج الموضوعة من الجانب المفتوح على الأرض حتى لا يعلق المحلول على المستشعر أثناء صب الخرسانة. يتم توصيل جهة اتصال المستشعر بموصل خاص في منظم الحرارة.

اختبار المدى

بعد توصيل جميع الأسلاك ، يتم توفير الكهرباء لسجادة التدفئة. يعد الفحص الوظيفي ضروريًا للتحقق من التوصيلات الصحيحة وموثوقية جهات الاتصال. يجب ألا يتجاوز وقت التشغيل التجريبي الأول للنظام 15 دقيقة.

ملء ذراع التسوية

يوصى بعمل ذراع تسوية من الخلائط اللاصقة الجافة فوق حصائر الكربون. في هذه الحالة ، يجب أن يكون سمك طبقة ذراع التسوية 2-3 سم ، وعند الحد الأدنى للارتفاع ، لن يؤثر تركيب حصائر الكربون بشكل كبير على ارتفاع الغرفة.

https://youtube.com/watch؟v=qasfwsItpgQ

تركيب تدفئة أرضية من ألياف الكربون

يعد وضع أرضية دافئة تحت البلاط أمرًا بسيطًا للغاية ، ولكن إذا كنت بحاجة إلى تثبيت منظم حرارة ، فسيتعين عليك في هذه الحالة طلب المساعدة من متخصص.

بداية أعمال التركيب هي تحضير سطح الأرض. إذا كانت هناك فجوات ، ومنخفضات ، ومخالفات في قاعدة الغرفة ، فيجب تسويتها بملمس خرساني ، ثم المضي قدمًا في التمديد المرحلي للأرضية الأساسية:

1. تحديد موقع منظم الحرارة.
2. بالنسبة للمستشعر ، قم بعمل أخدود أسفل منظم الحرارة في الأرضية.
3. يتم وضع مادة عاكسة للحرارة على الأرض ، مع الحفاظ على مسافة 5 سم من الجدران ، مع الجانب المعدني لأعلى. بعد ذلك ، من أجل استبعاد قدرتها على الحركة ، يتم تثبيت جميع العناصر في قاعدة الغرفة بشريط بناء أو غراء ، مع التأكد من عدم تقاطع قضبان الكربون.
4. يتم وضع حصائر الأشعة تحت الحمراء على طبقة عازلة للحرارة ومثبتة بشريط لاصق. إذا لزم الأمر ، يتم قطع "السجادة" الأساسية على طول الخطوط المحددة ، ثم تقلب وتوضع على طول الشريط الأول ، مع الحفاظ على مسافة 6 سم بينهما.
5. يتم تثبيت جهاز استشعار خاص مع أنبوب مموج في أخدود في الأرض.
6. يتم تركيب منظم الحرارة في مكان مُجهز مسبقًا. بعد ذلك ، يتم توصيل الحصائر به.
7. بعد اكتمال جميع الأعمال ، من الضروري التحقق من تشغيل النظام.

ملء الحل في هذه الحالة غير مطلوب ، يتم لصق البلاط مباشرة على الحصائر. ومع ذلك ، إذا تم استخدام الحصائر الأساسية تحت غطاء أرضي آخر ، فيجب ملؤها بمحلول لا يزيد سمكه عن 3 سم.

بعد التعرف على جهاز الأرضية الدافئة بالأشعة تحت الحمراء ومبدأ التشغيل ، يمكن أن يعزى بثقة إلى أفضل أنظمة التدفئة. لكن لا تنس أن الكفاءة في إمداد الحرارة تعتمد بشكل مباشر على التثبيت الصحيح. لذلك ، إذا كنت تشك في قدراتك ، فمن الأفضل دعوة متخصص لوضع حصائر دافئة.

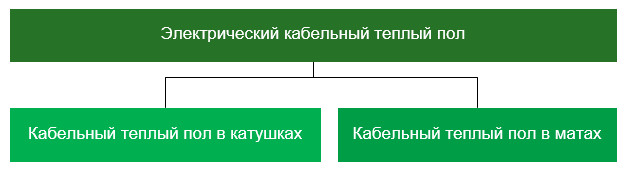

مجموعة فرعية من الكابلات الكهربائية للتدفئة الأرضية

تسخين الكابلات تحت الأرضية في ملف (في الخليج ، لكل متر)

تحظى أنظمة كبل التدفئة الأرضية بشعبية كبيرة بين الشركات المصنعة. ويعرض الكثير منهم شراء مجموعة جاهزة. من بين الشركات الرائدة في السوق Devi (الدنمارك) ، Caleo (كوريا الجنوبية) ، Teplolux (روسيا). يتراوح سعر المجموعة من 10000 إلى 37000 روبل. حسب طاقة التسخين وطول ونوع الكابل.

العبوة تؤثر أيضًا على التكلفة. هناك خيارات تتضمن فقط الكبل والمنظم والمستشعر ، وبعضها يحتوي على أداة للتثبيت. يمكنك تقليل تكلفة الشراء إذا أكملت النظام بشكل منفصل. على سبيل المثال ، يبلغ سعر كبل DEVIflex (100 واط) 3850 روبل / 10 ميجابكسل ، وسيكلف ترموستات مع جهاز استشعار 6670 روبل.

الإيجابيات: رخص نسبي ، مناسب تمامًا للاستخدام تحت البلاط ؛

السلبيات: تعقيد الحساب والتركيب ، يتم تقليل ارتفاع الغرفة بمقدار 50-100 مم.

نوصي بوصف مفصل -

تدفئة أرضية الكابلات في الحصير

يُنصح بهذا الخيار لأولئك الذين يخططون لإجراء التثبيت بأنفسهم. السعر في مثال Devimat هو من 4950 إلى 22750 روبل. تتأثر التكلفة بمساحة السجادة وقوتها ونوع كابل التسخين المستخدم.

المميزات: كبل أرق ، سهولة الحساب ، من السهل وضع الحصائر (يمكن قطع الشبكة التي يتم توصيل الكبل بها) وتركيبها ، والحفاظ على مسافة ثابتة بين لفات الكبل ، ليست هناك حاجة لملء ذراع التسوية ، نظرًا لسمك الأرضية الدافئة ، يتم تقليل ارتفاع السقف بمقدار 10-30 مم ؛

السلبيات: ارتفاع تكلفة الحصير (بنسبة 25-30٪ مقارنة بنظام الكابلات).

ما هي تدفئة الأرضية الكربونية؟

ضع في اعتبارك أحد أنظمة الأشعة تحت الحمراء الكهربائية الجديدة
تدفئة - أرضية دافئة كربونية (كربون ، ألياف كربون). هذه
نظام التدفئة الأرضية التدريجي ، والذي يعتمد عمله على استخدام
الأشعة تحت الحمراء البعيدة. السمة المميزة لهذا النطاق هي
غياب الإشعاع الكهرومغناطيسي وتدفئة الفضاء "الحية".
الأشعة تحت الحمراء غير ضارة بصحة الإنسان ، وفي الطب بشكل عام
تستخدم للأغراض الطبية.

تدفئة أرضية من الكربون والكربون - ما الفرق؟

الكربون هو الاسم الدولي لجميع المركبات
المواد القائمة على البنية النانوية الكربونية و
مجلدات مختلفة. وهكذا ما هو معروف
المستهلك المحلي مثل الكربون ، والكربون هو نفس المادة.
أولئك. أرضية فيلم الكربون وأرضية فيلم الكربون هي نفسها
النظام.

يقدم المصنعون نوعين من أنظمة الأرضيات الكربونية:

1. تدفئة أرضية من ألياف الكربون (صلبة) ؛
2. قضيب الكربون الأرضية الدافئة.

هناك نوعان آخران من أرضيات الكربون في السوق:

تدفئة أرضية بنظام المعدنين

نظام تدفئة الأرضية الدافئة ثنائي المعدن على أساس فيلم ثنائي المعدن.
السمة المميزة لفيلم الكربون هي الطبقة المزدوجة الحاصلة على براءة اختراع
اتصال (الطبقة العليا من سبائك النحاس والمواد المضافة ، والطبقة السفلية من سبائك الألومنيوم مع
المضافات). تصدر لوحات التسخين موجات الأشعة تحت الحمراء.
يتم وضع هذه الأرضية الدافئة فقط بطريقة "جافة" ، في ذراع التسوية أو في مادة لاصقة من البلاط
محرم.

أرضية دافئة غير متبلورة (ANT)

طورت شركة Advanced Heating Technologies (AHT) Ltd الإسرائيلية للتدفئة الأرضية غير المتبلورة (ANT) تقنية جديدة - التدفئة الأرضية على أساس شريط معدني غير متبلور. السمة الرئيسية هي السلامة من الحرائق ، لأن. لا تسخن الأرضيات فوق 35 درجة مئوية (على سبيل المثال ، يمكن أن تسخن أرضيات الكابلات حتى 60-70 درجة مئوية). مصنوعة على شكل حصائر تدفئة رقيقة. عنصر التسخين مصنوع من معدن غير متبلور (شريط رفيع للغاية ، سمك 30 ميكرون). يمكن تركيب أرضية دافئة على شريط غير متبلور تحت جميع أغطية الأرضيات (البلاط ، الباركيه ، اللامينيت ، المشمع والسجاد).
