صنع غلايات الانحلال الحراري بيديك

الوقود

غلايات الانحلال الحراري فعالة في الوقود ذي المحتوى المتطاير العالي - الخشب (الحطب ، نفايات الخشب ، قوالب الوقود والكريات) ، الفحم البني ؛ بعض النماذج تستهلك الفحم الحجري (صنف "الجوز 1" أو "الحجر") وحتى فحم الكوك. يتطلب هذا النوع من الغلايات متطلبات عالية إلى حد ما على محتوى الرطوبة في الوقود - بالنسبة للحطب لا يزيد عن 20-35 ٪. هذا يرجع إلى حقيقة أن بخار الماء يخفف غازات الانحلال الحراري ويتداخل مع الاحتراق (انظر أدناه) ، عند العمل على الوقود الرطب ، تنخفض الطاقة بشكل حاد أو تنطفئ الغلاية تمامًا. في الحالات التي لا يتوفر فيها الوقود الجاف ، يعد هذا عيبًا خطيرًا.

هذا مثير للاهتمام: مراجل تسخين الغاز المثبتة على الحائط

سمك الفطيرة

هذه القيمة تتناسب عكسيًا مع القطر الداخلي D. من الضروري تحقيق ضغط المكبس الأمثل على ملحق الوقود. إذا كان الضغط غير كافٍ ، فسيؤدي ذلك إلى انخفاض عامل التأثير العكسي. نتيجة لذلك ، يمكن أن تحدث نيران عكسية في صندوق الاحتراق مع تسرب المزيد من الدخان عبر المدخنة. إذا كان المكبس ثقيلًا جدًا ، فسيؤدي ذلك إلى تقليل فجوة الهواء اللازمة للاحتراق عالي الجودة بشكل كبير: ونتيجة لذلك ، سوف ينطفئ اللهب.

النسب بين القطر الداخلي وسمك الفطائر هي تقريبًا كما يلي:

• 30 سم - 6-10 مم.
• 40 سم - 6-8 ملم.
• 60 سم - 4-6 ملم.
• 80 سم - 2.5-4 ملم.

الجهاز ومبدأ تشغيل المرجل

لقد قيل سابقًا أن المراجل من هذا النوع بها غرف. ينقسم الفرن إلى غرفة تغويز يتم فيها تحميل الوقود ومباشرة إلى غرفة الاحتراق.

يوضح الرسم التخطيطي الهيكل الداخلي لمرجل يعمل بالوقود الصلب من نوع الانحلال الحراري

يتم تحميل الوقود في الغرفة الأولى ، حيث يكون تدفق الهواء محدودًا. يبدأ المرجل في العمل ويعمل بشكل طبيعي. مع الاحتراق البطيء ، يبدأ الوقود بالتحلل الحراري ، ويتم إطلاق غاز الخشب ، والذي يدخل الجزء الثاني من الفرن ، إلى غرفة الاحتراق. من هذه اللحظة ، يتم تشغيل غلاية الوقود الصلب. تبدأ الآن العمليات التي تميز بشكل أساسي نوع الانحلال الحراري للاحتراق ، غلايات تسخين الوقود الصلب طويلة الأمد من عملية الاحتراق المباشر وعن الغلايات التقليدية.

في الغرفة الأولى ، يتم تقليل فقد الحرارة. عادة ، في نماذج غلايات الوقود الصلب للاحتراق الطويل ، تمتلئ المساحة بين الغرفتين الأولى والثانية بشبكات ، يتم وضع الوقود عليها.

الجزء الثاني من صندوق الاحتراق هو غرفة الاحتراق ، حيث يدخل غاز الخشب القابل للاحتراق. تمتلئ الغرفة بهواء ثانوي ساخن. مبدأ النفخ المزدوج ساري المفعول هنا.

بعد دخول المرجل في وضع التشغيل العادي ، يكون وصول الهواء إلى الحجرة الأولى محدودًا بشكل كبير. تتوقف عملية الاحتراق عمليا ، وتتحول إلى حالة من الاحتراق. يحترق الوقود تدريجيًا. تتضمن كل طبقة وقود سابقة في عملية الاحتراق الطبقة التالية تدريجياً. يترافق الاحتراق البطيء مع إطلاق مستمر لغاز الخشب. نتيجة لهذه العملية ، يطلق على غلايات الانحلال الحراري للوقود الصلب أيضًا اسم الغلايات طويلة الاحتراق.

في غرفة الاحتراق الرئيسية الثانية ، يتم حرق الغاز الخشبي فقط ، والذي عند ملامسته للهواء الثانوي (تسخينه حتى 3000 درجة مئوية) ، يعطي كمية هائلة من الطاقة الحرارية. الآن فقط يتم تشغيل الطاقة الحرارية ، مما يؤدي إلى تسخين المبرد المتداول في المبادل الحراري. أي ، في تصميم غلايات الوقود الصلب من نوع الانحلال الحراري ، يتم تسخين المبرد ليس بسبب الاحتراق المباشر للوقود الصلب ، ولكن بالفعل بسبب احتراق منتج الاحتراق الثانوي - غاز الانحلال الحراري ، وهو قابل للاشتعال مادة غازية. هذا هو الفرق الرئيسي بين هذا النوع من الغلايات ومراجل الوقود الصلب من الأنواع الأخرى.

ما هو المقصود بالانحلال الحراري

يحدث الانحلال الحراري - توليد الغاز القابل للاحتراق واحتراقه اللاحق - في جميع غلايات الوقود الصلب ، بدرجة أكبر أو أقل. تجري نفس العملية في موقد تقليدي - عند حرق الخشب أو الفحم ، في مكان ما لا يوجد ما يكفي من الأكسجين ، يظهر أول أكسيد الكربون CO ، ثم يكتشف الأكسجين المفقود ويحترق ، ويطلق الحرارة ، ويتحول من السم إلى ثاني أكسيد الكربون العادي - ثاني أكسيد الكربون.

كتجربة ، في الخمسينيات من القرن الماضي ، تم تطوير مخطط لمعدات الغلايات ، حيث اشتعل الوقود في البداية بنقص الأكسجين ، ثم تم حرق ثاني أكسيد الكربون الناتج في الغرفة الثانوية. لكن لم يتم تنفيذ الأفكار لأنها لم تقدم أي مزايا مع عيوب كبيرة وكانت باهظة الثمن.

الآن في الإعلانات ، يسمى أول أكسيد الكربون السام "غاز الخشب".

كيف تصنع غلاية الانحلال الحراري بيديك

تتضمن العملية التكنولوجية لتصنيع غلاية الانحلال الحراري لمبدأ التشغيل أداء السباكة واللحام.

المواد والأدوات المطلوبة

لتصنيع وحدة الجودة ، الخبرة مطلوبة في العمل بالأدوات التالية:

• آلة لحام كهربائية
• الحفر الكهربائية؛
• زاوية طاحونة؛
• مجموعة من أدوات الأقفال - مربع ، مستوى.

المواد والملحقات المطلوبة:

فلز:

• صفيحة بسمك 4 مم و 7.5 م² ؛
• أنبوب - 8 م (قطر 57 مم ، سمك الجدار 3.5 مم) ؛

شريط فولاذي (سمك 4 مم ، عرض 20 مم) - 7.5 م ؛
شريط فولاذي (سمك 4 مم ، عرض 30 مم) - 1.5 م ؛
شريط فولاذي (سمك 5 مم ، عرض 80 مم) - 1 م ؛
طوب النار (المقاوم للحرارة) - 15 قطعة ؛
أنبوب مموج 60 × 30 (سمك الجدار 2 مم) - 1.5 ميجابكسل ؛
أنبوب مموج 80 × 40 (سمك الجدار 2 مم) - 1 ميجابكسل ؛
عجلة القطع d 230-10 قطع ؛
طحن عجلة 125-5 قطع ؛
أقطاب كهربائية - 5 عبوات ؛
جهاز استشعار درجة الحرارة.

يقومون تلقائيًا بمعالجة المخمد: الفتح (لزيادة درجة حرارة الاحتراق) والإغلاق (عندما تصل درجة الحرارة إلى القيمة القصوى)

مستشعر درجة الحرارة هو جهاز ميكانيكي يتحكم في كمية الهواء الداخل إلى غرفة الاحتراق.

تعتمد إنتاجية المرجل على أداء أنبوب المداخن. لضمان السحب الجيد ، يجب أن تفي المدخنة بمتطلبات الجودة:

• ارتفاع لا يقل عن 5 أمتار ؛
• عزل جيد
• عدم وجود الانحناءات الحادة
• جفاف؛
• سهولة الوصول للتنظيف.

رسومات ومخططات الجهاز

غلاية الانحلال الحراري بدون تهوية قسرية لها أبسط مخطط. يقلل استقلالية الطاقة في التصميم من تكلفة تشغيل الوحدة.

يبدو مخطط غلاية الانحلال الحراري بمدخنة طبيعية كما يلي:

لزيادة الكفاءة العالية ، تحتوي بعض التصميمات على قواعد مزدوجة الجدران

يتكون المرجل من ثلاث غرف رئيسية:

• التحميل ، لخدمة رمي الوقود ؛
• الحارق اللاحق ، حيث يتم توفير الهواء الثانوي ؛
• مبادل حراري يدخل الأنبوب.

يؤدي احتراق المواد الخام إلى توجيه تدفق الغاز من الأعلى إلى الأسفل. عندما يتم توفير الهواء أسفل الشبكة لمجموعة من طوب النار ، يتم حرق الغازات القابلة للاحتراق. تمر منتجات الاضمحلال من خلال المبادل الحراري إلى المدخنة. يتم إجراء ضبط السحب بواسطة مستشعر درجة الحرارة عند مخرج المرجل باستخدام سلسلة متصلة بمخمد إمداد الهواء الثانوي.

يمكن العثور على تفاصيل مفصلة بالأبعاد والتفاوتات في الرسم القياسي:

أ - تحكم دائرة المرجل ؛ ب - باب التحميل ج - غطاء مقلاة الرماد ؛ د - مدخنة ه - اقتران لمستشعر درجة الحرارة الصمامات ؛ F - أنبوب فرع صمام الأمان ؛ ز - خط إمداد الدائرة ؛ H - إمداد الماء البارد للمبادل الحراري ؛ L - خط العودة لدائرة المرجل ؛ م - خزان التمدد

إرشادات خطوة بخطوة لتصنيع الوحدة

ينقسم صنع غلاية الانحلال الحراري بيديك إلى مراحل:

1. وفقًا للرسم ، يتم وضع العلامات وقطع أجزاء الجسم. بعد "ربط" العناصر ، يتم إجراء قياس تحكم ، ثم يتم عمل طبقات اللحام.يتم لحام اللوح الخلفي والجدران الجانبية المثبتة في أماكنها على كلا الجانبين ، وتنظيفها ومعالجتها باستخدام مادة مانعة للتسرب.
2. جاري تركيب أنابيب المبادل الحراري.
3. بعد لحام الجدار الخارجي وأغلفة الباب ، يتم تركيب منظم التحكم في المبرد الميكانيكي.
4. يتم تجميع المدخنة عن طريق بناء الأنبوب ، ويجب إدخال الجزء التالي داخل الجزء السابق حتى لا يصل المكثف إلى الخارج. الهيكل النهائي مطلي بطلاء حراري.

مبدأ تشغيل غلاية الانحلال الحراري

تسمى العملية الكيميائية لتحلل الخشب تحت التعرض لدرجات حرارة عالية (من 200 إلى 800 درجة مئوية) مع وصول محدود للأكسجين بالانحلال الحراري.

يعتمد تشغيل غلاية الانحلال الحراري على مبدأ التقطير الجاف. يؤدي تسخين الخشب مع نقص الأكسجين إلى تكوين فحم الكوك والغاز. يشتعل الغاز الناتج عند مزجه بالأكسجين. في نفس الوقت هناك تفاعل مع الكربون. تحتوي منتجات الاحتراق الخارجة من المرجل على كمية منخفضة من المواد الضارة. يطلق الجزء الصلب من الخشب ، الذي يحترق ، طاقة حرارية.

يمكن الحصول على تأثير الانحلال الحراري من احتراق أنواع مختلفة من الوقود:

• حطب (قضبان لا يزيد حجمها عن 450 × 250 مم) ؛
• الفروع المفرومة
• قوالب.
• نشارة الخشب؛
• الكريات (الكريات الخشبية) ؛
• الخث.
• فحم الكوك؛
• فحم.

الخشب هو أكثر أنواع الوقود كفاءة ، حيث ينتج كمية كبيرة من غاز الانحلال الحراري. يمكن خلط الفروع ونشارة الخشب مع الحطب بكمية لا تتجاوز 25٪ من الحجم الإجمالي وذلك للحفاظ على الكفاءة (معامل الأداء) عند مستوى عالٍ.

يتمثل الاختلاف بين جهاز غلايات الانحلال الحراري عن التقليدية في وجود غرفتي احتراق: الوقود (التغويز) والاحتراق.

والنتيجة هي تكوين الفحم والغاز مصحوبًا بإطلاق كمية كبيرة من الطاقة الحرارية.

تختلف تصميمات غلايات الانحلال الحراري اعتمادًا على طريقة تزويد الهواء: طبيعي ، باستخدام تيار مدخنة ، وهواء قسري مع مروحة.

في تركيبات السحب الطبيعي ، تقع الغرفة الثانوية فوق صندوق الاحتراق الرئيسي ويكون تدفق الهواء من الأسفل إلى الأعلى. في حالة السحب الاصطناعي ، يكون العكس صحيحًا: يقع الفرن الرئيسي أسفل الحجرة الثانوية ويكون اتجاه الهواء من الأعلى إلى الأسفل.

لماذا هو مطلوب

أصبحت غلايات الانحلال الحراري أكثر شيوعًا بسبب ارتفاع تكلفة مصادر الطاقة الأخرى. تزداد تكلفة تدفئة المساحات أكثر فأكثر. الخشب هو أرخص أنواع الوقود للغلايات التقليدية ، لكنه يستهلك الكثير منه.

يتيح لك استخدام الطاقة الإضافية الناتجة عن احتراق الغاز المنطلق أثناء الانحلال الحراري للخشب الحصول على المزيد من الطاقة الحرارية.

بالمقارنة مع الغلايات التي تعمل على أنواع أخرى من الوقود ، تتمتع أجهزة الانحلال الحراري بالمزايا التالية:

• تقليل استهلاك الهواء لعملية احتراق الغاز ؛
• نفايات أقل - السخام والرماد.
• تقليل بثلاثة أضعاف في إطلاق المواد والمكونات الضارة ؛
• زيادة وقت تشغيل المرجل (الفاصل الزمني بين أحمال الوقود (حتى 12 ساعة) ؛
• القدرة على ضبط أداء المرجل في حدود 30-100٪ ؛
• تسهيل عملية التحكم في احتراق غاز الانحلال الحراري.

ملامح موقد حرق طويل

الخطوة الأولى هي فهم ما يحدث أثناء حرق الحطب. لظهور اللهب ، يجب رفع درجة حرارة الخشب إلى حوالي +150 درجة باستخدام مصدر تدفئة خارجي لهذا الغرض. عادةً ما تكون قطعة ورق مضاءة من تطابق عادي كافية لهذا الغرض. بعد ذلك ، تبدأ عملية الكربنة البطيئة للمادة ، والتي ، بعد الوصول إلى علامة +250 درجة ، تتحول إلى عناصر كيميائية بسيطة. تشتمل تركيبة الدخان الأبيض الذي يظهر عند اشتعال اللهب على الغاز وبخار الماء: فهي تنضح بخشب ساخن.يتم ملاحظة اشتعال المكونات الغازية المنبعثة عندما يصل التسخين إلى +300 درجة: ونتيجة لذلك ، يتم تسريع التفاعل الكيميائي الحراري بشكل كبير.

يسمى تكسير المواد العضوية إلى عناصر أبسط الانحلال الحراري. تبين الممارسة أنه أثناء احتراق الخشب ، يظل جزء من الطاقة الكامنة فيه غير مستخدم. يتم التعبير عن ذلك في كمية كبيرة من النفايات المتبقية بعد انقراض اللهب. في أفران الانحلال الحراري ، يتم استخدام الوقود بشكل أكثر كفاءة ، والذي يتم تحقيقه عن طريق الاحتراق المنفصل للغازات المنبعثة أثناء احتراق الوقود. في الوقت نفسه ، فإن معدل حرق الخشب نفسه صغير جدًا ، مما يساهم في زيادة مدة الفرن في علامة تبويب واحدة. يضمن موقد Bubafonya ، وهو نوع من سخان الانحلال الحراري ، احتراقًا شبه كامل لجميع الوقود.

غلايات الانحلال الحراري طويلة الحرق بدائرة مائية

تعتبر غلايات الانحلال الحراري طويلة الحرق المزودة بدائرة مائية مصدرًا بديلاً ممتازًا للطاقة في المنازل الخاصة في ظروف الانقطاع المتكرر لإمدادات الغاز.

يمكن لمرجل يعمل بالوقود الصلب طويل الاحتراق مع دائرة مائية أن يعمل على الخشب وأنواع أخرى من الوقود الصلب: الفحم ، ونفايات الخشب ، إلخ.

العيب الرئيسي لهذا النوع من الغلايات هو الثمن الباهظ. بالإضافة إلى ذلك ، على عكس العديد من الأنواع الأخرى من معدات الغلايات ، غالبًا ما يكون غلاية الانحلال الحراري طويل الاحتراق مع دائرة مائية متطايرة.

لا يتم تشغيل مضخة الدوران وأجهزة التحكم فقط بالكهرباء ، ولكن أيضًا المروحة المدمجة: هذه المعدات ، كقاعدة عامة ، لا تعمل على السحب الطبيعي.

خشب الوقود الصلب ومراجل الفحم تأتي في المرتبة الثانية بعد غلايات الغاز من حيث الشعبية. في الوقت نفسه ، لديهم عيب خطير - يجب أن يتم تحميل الوقود عدة مرات في اليوم.

مع الاحتراق المعتاد للحطب ، لا تتجاوز كفاءة الغلايات 75 ٪ ، ويذهب جزء من المواد القابلة للاحتراق ببساطة إلى المدخنة.

تعتبر غلايات الانحلال الحراري ذات الاحتراق الطويل بدائرة مائية أكثر عملية وكفاءة.

لن يخفى على أحد أن مراجل التسخين بالتحلل الحراري ضرورية للغاية وشائعة لأنظمة التدفئة. ولهذا السبب بدأ العديد من أفرادنا يهتمون بهذه الوحدات بالذات.

غلاية الانحلال الحراري هي غلاية تسخين خاصة يمكنها استخدام المنصات والفحم والخشب ومواد أخرى كوقود.

أحد المعايير الرئيسية ، اعتمادًا على غلايات التدفئة المقسمة ، هو نوع الوقود الذي تعمل عليه. وبالتالي ، في سوق اليوم ، يمكنك العثور على غلايات على منصات نقالة ، وفحم ، وحطب. يمكنك أيضًا العثور على ما يسمى بالغلايات العالمية لنفسك.

الأكثر شيوعًا في الوقت الحالي هي غلايات الوقود الصلب التي تعمل بحرق الأخشاب ، والتي لها العديد من المزايا. الأول هو أن الوقود يعتبر الأقل تكلفة. وتجدر الإشارة أيضًا إلى أن هذه الغلايات تُباع بأسعار معقولة.

السمة المميزة لغلايات الانحلال الحراري هي التحكم في مستوى الأكسجين في غرفة الاحتراق ، وبالتالي التحكم في درجة الحرارة ومعدل احتراق الوقود. ستضمن غلاية الانحلال الحراري للوقود الصلب استقلالك عن الغاز والكهرباء ، لأن تكاليف مصادر الطاقة هذه تتجاوز تكلفة الوقود الصلب بشكل كبير.

هذا مثير للاهتمام: كيفية ملء أرضية التسوية الذاتية ذاتية التسوية - نشرحها خطوة بخطوة

بناء الأساس

تم وضع الأساس لموقد Bubafonya بهذه الطريقة:

1. الخطوة الأولى هي حفر حفرة مربعة. أبعادها التقريبية 150 × 150 سم ، بعمق 20-30 سم.
2. يُغطى الجزء السفلي من الخندق بوسادة من الحجر المكسر ويُسكب بمحلول خرساني. لتسوية سطحه ، فإن مجرفة مفيدة. عندما تضيق المنطقة التي غمرتها المياه ، من الضروري التحقق من أفقي سطحها باستخدام مستوى المبنى.إذا لزم الأمر ، يتم إجراء تعديلات إضافية.
3. في الجزء العلوي من الحامل الخرساني المجفف تمامًا ، يتم وضع الطوب الحراري في عدة صفوف. عادة ما تكون 2-3 طبقات كافية.

نقاط القوة والضعف في بوبافوني

يحتوي موقد الانحلال الحراري على عدد من الصفات الإيجابية:

• بساطة التصميم. امتلاك مهارات اللحام والخبرة في العمل مع المعدن ، لن يكون من الصعب بناء موقد.
• العالمية. Bubafonya متواضع للغاية من حيث الوقود: يمكن إلقاء الحطب والفحم ونشارة الخشب ورقائق الخشب وأنواع أخرى من نفايات الخشب فيه. أيضًا ، يتكيف الموقد جيدًا مع الكريات - حبيبات صديقة للبيئة غير مكلفة.
• مدة العمل. يستغرق وقت نضوب إشارة مرجعية واحدة من الحطب يومًا تقريبًا: خلال هذا الوقت ، يولد الموقد الحرارة بانتظام. قد يختلف هذا المؤشر اعتمادًا على تعديل الجهاز وحجم الفرن ومعدل دوران الأكسجين وما إلى ذلك.

يجب الإشارة أيضًا إلى العيوب الرئيسية لـ Bubafoni:

• انخفاض الكفاءة. والسبب في ذلك هو التسخين غير المتكافئ لعلبة الجهاز مع نقل حرارة منخفض بدرجة كافية. تعتبر أفران الانحلال الحراري "المتقدمة" أكثر كفاءة في هذا الصدد: غالبًا ما تتجاوز كفاءتها 90٪.
• تنظيف غير مريح. على هذا النحو ، لا توجد صينية رماد في التصميم ، لذلك تتم إزالة بقايا منتجات الاحتراق من خلال الجزء العلوي. تم تجهيز بعض تعديلات الفرن بباب في الأسفل ، مما يسهل عملية تنظيف الرماد والرماد.
• جماليات منخفضة. بالكاد يمكن اعتبار مظهر Bubafoni جميلًا ، لذا فهو يستخدم بشكل أساسي لتدفئة غرف المرافق.

الصياغة

النسبة الرئيسية في سياق تصنيع موقد Bubafonya محلي الصنع من أسطوانة غاز هي النسبة الرياضية لمعلمة القطر الداخلي للجسم وارتفاعه. يجب أن يكون ما بين ثلاثة وخمسة إلى واحد. قيمة القطر الأمثل من 30 إلى 80 سم.

إن جعل قطر جسم الفرن أقل من 30 سم ليس فعالاً ، لأن الأكسجين سوف يدور بسرعة كبيرة عبر غرفة الاحتراق دون التفاعل الكامل مع الحطب. هذا يؤدي إلى انخفاض ملحوظ في كفاءة الجهاز. في الغرف التي يزيد قطرها عن 80 سم ، تنشأ مشكلة أخرى - حيث يحترق الحطب ببطء شديد عند الحافة ، وأسرع في الوسط. عندما يحترق الوقود ، يحدث غمس ، حيث يغرق المكبس. نتيجة لذلك ، يتم إطفاء اللهب تدريجياً. في الرسم ، يكون أكثر ملاءمة للإشارة إلى القطر بالحرف D ، والارتفاع - H.

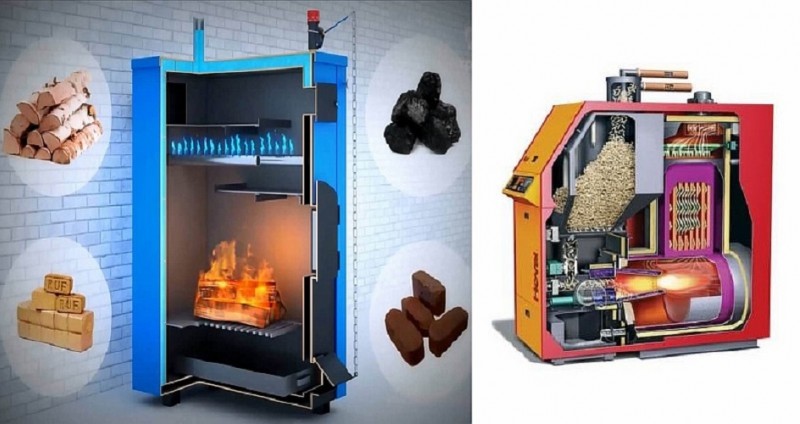

أنواع الوقود

أسبن يوروفيروود

من أكثر الخصائص الإيجابية لغلايات الانحلال الحراري قدرتها على العمل بكفاءة على أي وقود صلب.

يمكن أن يكون الفحم الأسود والبني ، وكذلك الخشب والجفت ، إلخ.

بالطبع ، في كل نوع من أنواع الوقود هذه ، فإن غلاية الانحلال الحراري قادرة على العمل لفترة معينة حتى اللحظة التي تحترق فيها تمامًا.

أوقات الاحتراق لأنواع الوقود المختلفة هي كما يلي:

• الفحم البني - 8 ساعات ؛
• خشب صلب - 6 ساعات ؛
• خشب ناعم - 5 ساعات ؛
• الفحم الأسود - 10 ساعات.

كما تظهر الملاحظات ، فإن الوقود الأكثر كفاءة في غلاية الانحلال الحراري هو الخشب الجاف. يبلغ طولها 45-65 سم ، مما يسمح للغلاية بالعمل بكفاءة أكبر وزيادة وقت تشغيلها.

ولكن في حالة عدم توفر هذه الأنواع من الوقود ، يمكن استخدام أي نوع من أنواع الوقود الأحفوري.

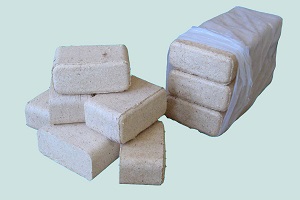

قوالب وقود

بالطبع ، إذا كان مسموحًا باستخدامه في مثل هذا المرجل.

تشمل أنواع الوقود المسموح بها ما يلي:

• قوالب وكريات للتدفئة.
• نفايات الخشب؛
• النفايات الصناعية التي تحتوي على السليلوز.
• بعض أنواع الخث.

عند التسخين ، يجب مراعاة أنه إذا تم اختيار تدفق الهواء الأولي والثانوي بشكل صحيح ، ولم تكن رطوبة الهواء أعلى من المسموح به ، فلن يتم إطلاق أي منتجات ثانوية أثناء الاحتراق.

كن حذرًا: إذا كانت الرطوبة مرتفعة ، فسيتم إطلاق بخار ماء قوي حتمًا ، مما يعني ظهور القطران والسخام حتمًا ، وسوف تتدهور الخصائص الحرارية للغاز وقد يموت المرجل.

مخطط ، ملامح العمل

للمرة الثانية ، في العقد الأول من القرن الحادي والعشرين ، عندما كان لدى المصنع المتوسط ​​قدرات ومواد إنتاجية كافية ، بدأ الإنتاج على مستوى الأسرة. أثار الاهتمام الزائف في المستهلك - ظهرت المبيعات والأرباح.

مخطط غلاية الانحلال الحراري أمر معتاد - في غرفة كبيرة ، يبدأ وضع الحطب في الاشتعال أولاً ، ثم تقوم الأتمتة بإيقاف الهواء ، وإذا كان هناك نقص فيه ، فإن الحطب يسخن لفترة طويلة. أول أكسيد الكربون المنبعث وكمية كبيرة من جزيئات الرماد - يتم خلط الكربون النقي C مع الهواء الساخن في الغرفة الثانوية ، حيث تحترق.

في هذا الموقد ، يوجد دائمًا لهب أحمر - علامة مباشرة على تفاعل ينطوي على الكربون.

كيفية زيادة كفاءة فرن الانحلال الحراري

بشكل أساسي ، يتم تقليل كفاءة Bubafoni بسبب التسخين غير المتكافئ لصندوقها ؛ وهذا يؤدي إلى تدهور كفاءة التبادل الحراري بين الجهاز والفضاء المحيط به. هناك طريقة بسيطة إلى حد ما لتحسين العملية باستخدام الصفائح المعدنية المموجة. يتكون منه قميص مرتجل للجسم: يتم تثبيته على الاسطوانة باللحام أو الالتواء.

هناك خيار شائع آخر لزيادة كفاءة فرن الانحلال الحراري وهو غلاية Bubafonya ذات الغلاف المائي. في أغلب الأحيان ، تتكون دائرة المياه من برميل معدني أو صندوق معدني ، يصب فيهما الماء. من خلال وضع مادة Bubafonya حمراء ساخنة داخل الهيكل المصنع ، يمكن تحقيق تسخين المياه ووضعها داخل نظام التدفئة. وبالتالي ، من الممكن الحصول على نوع من المرجل لتدفئة غرفة كبيرة.

عند إنشاء سترة مائية ، من الضروري اتخاذ جميع التدابير اللازمة لجعلها موثوقة قدر الإمكان. إذا تم استخدام صندوق لهذه الأغراض ، فيجب أن يكون ملحومًا جيدًا لتجنب التسرب. يُنصح بإغلاق جميع اللحامات باستخدام مادة مانعة للتسرب مقاومة للحرارة. السماكة الموصى بها للصفائح الفولاذية لتصنيع دائرة الماء لا تقل عن 3 مم. من الأفضل إغلاق الجزء العلوي من الصندوق بغطاء مع مقابض. يمكن تجهيز فرن Bubafonya ذو الاحتراق الطويل مع سترة مائية بالإضافة إلى مبادل حراري يتكون من أنابيب رفيعة.

هناك عدة نصائح مفيدة من أجل تشغيل أفضل وأكثر أمانًا للموقد من أسطوانة غاز طويلة الاحتراق:

• من الأفضل تثبيت الجهاز في الداخل على لوح معدني.
• يجب تنظيف المساحة المحيطة بالفرن من أي أشياء قابلة للاشتعال.
• عند إشعال الوقود ، لا ينصح بإساءة استخدام السائل القابل للاشتعال.
• جسم المنتج ساخن جدًا ، لذلك عند صيانة المدفأة ، من الضروري ارتداء قفازات سميكة.
• لإطفاء اللهب ، يتم إغلاق المخمد الموجود على أنبوب الهواء.
• يمنع منعا باتا طلاء أجزاء Bubafoni.

يعد فرن الانحلال الحراري المصنوع منزليًا من أسطوانة الغاز أحد أكثر خيارات التصنيع شيوعًا. إنه يأسر برخصته وبساطته. يمكن العثور على جميع المواد بسهولة في أي كوخ.

لن تقوم بتدفئة منزل كبير ، ولكن بالنسبة للمنزل الصغير ، المرآب ، الدفيئة - هذا كل شيء.

يمكن لمثل هذا الموقد التعامل بسهولة مع تدفئة غرفة بمساحة 100 م 2. غالبًا ما تستخدم لتدفئة الصوبات الزراعية والجراجات والمستودعات. لا يتطلب الأمر أساسًا ، لكن الأساس لا يزال بحاجة إلى التحضير. كحد أدنى ، المستوى والغطاء بصفيحة معدنية ، بسمك 4 مم على الأقل.

من المهم أيضًا الامتثال لجميع قواعد السلامة من الحرائق أثناء التثبيت. يجب ألا تكون المسافة إلى الأشياء القابلة للاحتراق أقرب من 50 سم

بالإضافة إلى ذلك ، تتم حماية الأسطح الخشبية بقطعة قماش مقاومة للحريق.

تشغيل الفرن

قبل إشعال Bubafoni ، يجب إزالة مجرى الهواء الملحوم من داخل الجسم ، بعد إزالة الغطاء العلوي أولاً.داخل الموقد ، يتم وضع جذوع الأشجار الخشبية في وضع أفقي ، بجوار بعضها البعض. عند التجميع عموديًا ، قد تكون هناك بعض العوائق في طريق حركة المكبس: يحدث هذا عادةً في الحالات التي لا تحترق فيها السجلات تمامًا. نتيجة لذلك ، سوف يتطور الاحتراق في الغرفة الأولية إلى احتراق كامل ، مما يعطل بشكل خطير الأداء السليم للفرن. في هذه الحالة ، يتم استهلاك الحطب بشكل أسرع ، ويبدأ الدخان في التسرب من القناة. عند وضع جذوع الأشجار ، يُمنع حظر المنطقة التي يتم فيها لحام المدخنة.

تُسكب طبقة من الرقائق أو نشارة الخشب أو الفروع المفرومة على الحطب. فوقهم ، تحتاج إلى وضع قطعة قماش أو ورقة قديمة مبللة بالكيروسين. يتم تثبيت مكبس من طرف إلى طرف على إشارة الوقود ويتم وضع غطاء. لإشعال النار في الحطب ، تحتاج إلى إشعال النار في قطعة من القماش أو الورق وإلقائها في الداخل عبر أنبوب هواء. المباريات في هذه الحالة غير فعالة ، لأنها تخرج قبل وصولها إلى الوقود. بعد إشعال الحطب ، تتوقف لمدة 15-20 دقيقة ، مما يسمح لها بالاشتعال جيدًا. عندما يكتسب اللهب قوة ، يجب إغلاق الصمام الموجود على أنبوب الهواء: بهذه الطريقة ، يتم نقل Bubafonya إلى وضع التشغيل الرئيسي.

القليل من التاريخ

يُعزى تطوير موقد Bubafonya إلى الحرفي Afanasy Bubyakin من Kolyma. بعد ذلك ، تم تسمية اختراع جديد على شرفه. أثناسيوس ، خلال تجاربه ، طرد من جهاز غلاية الانحلال الحراري Stropuva الليتوانية الصنع.

حاول المخترع المحلي تبسيط التصميم قدر الإمكان بحيث يمكن بناؤه بيديه. تفسر خصوصية Bubafoni هذه شعبيتها العالية. بالنظر إلى أن المواد المستخدمة في تصنيع هذا الجهاز هي في الأساس وسائل مرتجلة ، فلا يمكنها التباهي بجماليات خارجية. تكمن قوة الموقد في بساطته وكفاءته وموثوقيته.

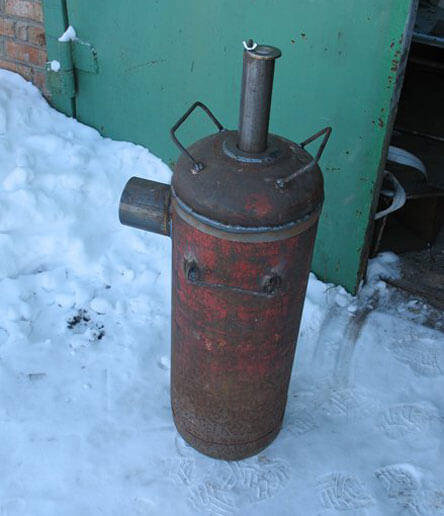

غلاية الانحلال الحراري من تعليمات اسطوانة الغاز

هذا التصميم يسمى شعبيا بوبافونيا. كان هذا اللقب هو المخترع الحرفي من Kolyma ، الذي كان أول من نشر الفكرة على الشبكة.

يقسم المكبس المتحرك غرفة الاحتراق إلى قسمين: حطب يحترق في الأسفل ويحترق غاز الانحلال الحراري من الأعلى.

في مثل هذا المرجل ، يحترق الحطب تقريبًا بدون بقايا.

يتم توجيه حركة الهواء من أعلى إلى أسفل. الاحتراق أبطأ بكثير من الغلاية التقليدية.

يدخل الأكسجين عبر أنبوب يعمل كقضيب للمكبس. لحرق غاز الانحلال الحراري ، يدخل الأكسجين من خلال الثقوب حيث يتم إدخال أنبوب المكبس في الغطاء. يجب ألا يكون الاتصال ضيقًا. يضمن فصل الغرف احتراق الحجم الكامل للوقود.

يتم التحكم في شدة الاحتراق من خلال أنبوب متصل بحلقة المكبس. للراحة ، يتم لحام دبوس به قرص معدني متحرك في الأنبوب ، وحجمه أكبر قليلاً من قطر الأنبوب. عن طريق تعديل الفجوة بين الأنبوب والقرص ، يتم تحقيق درجة الحرارة المطلوبة.

لصنع بوبافوني ، أنت بحاجة إلى المواد التالية:

• اسطوانة بحجم لا يقل عن 50 لترًا ؛
• توصيلات؛
• شريط من المعدن (الصلب).

يتكون الجهاز من اجزاء:

أعمال التركيب واللحام

القيام بأعمال التجميع واللحام حسب التعليمات:

1. قطع الجزء المستدير من الاسطوانة ، والحصول على الجسم والغطاء. طحن نقاط القطع بمطحنة. قطع مدخل الوقود على الجانب.
2. من التعزيز ، اصنع شبكة من خلالها يستيقظ الحطب المحترق.
3. عمل مكبس: قم بلحام الشفرات بالقرص الحديدي من جانب والأنبوب من الجانب الآخر.
4. قم بتركيب المدخنة. للحصول على جر أفضل ، يمكنك استخدام زيادة تدريجية في قطر الأنبوب في الاتجاه من البداية إلى النهاية.

طلاء الهيكل بطلاء حراري.

تعمل عملية الاحتراق على ضبط حركة الشفرات. يتم إنشاء تدفقات دوامة الهواء ، لكن القرص يمنع اللهب من الزيادة. والنتيجة هي تأثير الانحلال الحراري الناتج عن احتراق الحطب لمدة 8-10 ساعات.يتم تحميل الوقود مرة واحدة في اليوم.

يمكن لمثل هذا المرجل تسخين غرفة كبيرة. يعمل على أنواع مختلفة من الوقود الصلب:

الحصول على المزيد من الطاقة الحرارية من الخشب يجعل استخدام غلايات الانحلال الحراري أكثر جاذبية. تتمتع بمهارات في السباكة واللحام ، يمكنك إنشاء وحدة تسخين بالتحلل الحراري بيديك وفقًا للرسومات والمخططات أو من أسطوانة غاز قديمة.

كيفية صنع غلاية الانحلال الحراري بيديك من تعليمات خطوة بخطوة من اسطوانة غاز

بادئ ذي بدء ، مطلوب رسومات غلايات الانحلال الحراري محلية الصنع. تم العثور عليها في الأدبيات ذات الصلة أو على مواقع الحرفيين في المنزل.

من المهم النظر في الوحدات التي تحتوي على مقاطع فيديو ومراجعات مفصلة من مالكي حقيقيين يقومون بتحسين اختراعهم أثناء التشغيل. من المواد والأدوات التي ستحتاجها:

1. صفائح فولاذية وأنابيب جانبية بسمك 3 مم. إذا كانت أقل من ذلك ، فمع مرور الوقت ، ستؤدي درجة حرارة الحطب المحترقة إلى تشويه الوحدة وتجعلها غير صالحة للاستعمال في وقت التشغيل ، وهو أمر محفوف بخطر احتراق الجدران وحدوث خطر نشوب حريق.
2. آلة لحام DC والأقطاب الكهربائية ذات الصلة.
3. حفر مع مثاقب الماس والمطحنة مع أقراص مماثلة.
4. ملحقات الغلاية: أبواب ، صندوق دفاية ، مروحة منفاخ.

اعتمادًا على التصميم والرسومات ، تختلف نماذج الوحدات. إذا قمت بإنشاء فرن الانحلال الحراري بيديك - جهاز التسخين يحافظ على الحرارة بشكل أفضل ، على عكس الحديد ، ثم تتم إضافة طوب النار والأسبستوس أو صفائح البارانيت إلى المجموعة الموصوفة.

تتكون الخوارزمية أو التعليمات خطوة بخطوة من العناصر التالية:

• وفقًا للأبعاد المقصودة ، يتم قطع الألواح الفولاذية والأنابيب الجانبية. يتم تمرير حواف قطع العمل بعناية باستخدام عجلة طحن ماسية - سيكون لحامها أسهل وسيقل خطر الإصابة.
• الجسم ملحوم - يتم وضع نهاية الفراغ على سطح أفقي ، ويتم ربط الجدران والقاع والغطاء به بمسامير.
• يوجد داخل المرجل فرن به صر. في المنتصف ، يتم لحام فوهة لإزالة نفايات الأوليفينات - غازات ذات درجة حرارة عالية.
• يتم تجميع نظام التبريد. يتكون من عدة أنابيب جانبية تمتد إلى ما بعد المرجل.

شاهد الفيديو

يبقى لحام الجدار الأمامي ، المجهز بمنفاخ وباب تحميل ، على غلاية التدفئة بيديك ، وتركيب الوحدة على الإطار المناسب وإجراء الاختبارات.

يقومون بتركيب المرجل بأيديهم على سطح خرساني ، مملوء بالمستوى ومغطى بألواح الأسبستوس. إذا لم تكن هناك إمكانية للصب - يؤثر وزن الخرسانة على الأساس ، ثم يتم تفكيك الأرضيات ، ووضعها بالطوب ، ومغطاة بالبارانيت ومغطاة بألواح من الحديد. لذلك ، سيتم مراعاة سلامة غرفة المرجل المرتجلة. من السهل صنع غلاية الانحلال الحراري بيديك ، ما عليك سوى تجربة القليل.

تصميم

يشتمل فرن Bubafonya طويل الاحتراق على الوحدات التالية:

1. إطار. العنصر الرئيسي للأداة ، وعادة ما يكون على شكل اسطوانة. غالبًا ما تكون مصنوعة من أسطوانات وبراميل وطفايات حريق كبيرة وأنابيب ملحومة سميكة وما إلى ذلك.
2. المدخنة التي يتم من خلالها تصريف نواتج الاحتراق. عادة ما تكون المواد المستخدمة في تصنيعها عبارة عن أنبوب معدني بقطر 110-250 مم. يتم تثبيته باللحام على الجزء العلوي من الفرن.
3. مكبس. يتم لحام الأضلاع في الجزء السفلي من الدائرة المعدنية: يتم تثبيت أنبوب مجرى الهواء في الجزء المركزي منه. بسبب الضلوع ، يتم إنشاء طبقة إضافية من الهواء تفصل بين الوقود والمكبس. هذا يجعل عملية الاحتراق أكثر كفاءة ويحفز الإطلاق النشط لغازات الانحلال الحراري.
4. منظم. بفضل هذا الصمام ، يتم توفير الأكسجين في الفرن.
5. جفن العين. يحتوي على فتحات لمجاري الهواء ، وتشكل غرفة احتراق ثانوية مع مكبس.داخل هذه المقصورة ، يتم حرق غازات الانحلال الحراري.

كيف يتم تجميع الهيكل مع سترة الماء

يتم تصنيع المدخنة في تسلسل العمليات التالي:

1. قطع البالون بعناية من الأعلى. يتم تصنيع غطاء المرجل لاحقًا من الغطاء الناتج.
2. الجزء السفلي من الاسطوانة مجهز بأرجل محلية الصنع. قبل التثبيت ، يجب ضبط كل منهم وفقًا للمستوى تمامًا.

يتكون المكبس على ثلاث مراحل:

1. يتم قطع دائرة فولاذية: في المقطع العرضي ، يجب أن تكون أقل من القطر الداخلي للأسطوانة بحوالي 35-45 مم. بفضل الفجوات الجانبية ، سوف تتسرب غازات الانحلال الحراري إلى الغرفة الثانوية دون تدخل. في وسط الدائرة ، يتم عمل ثقب لمجاري الهواء: يجب إدخال هذا الأنبوب فيه بإحكام كافٍ.
2. بعد ذلك ، يتم لحام دائرة معدنية وأنبوب مع بعضهما البعض.
3. يتم لحام قطعة من القناة فوق قاعدة المكبس.

لتصنيع غطاء الفرن ، يمكنك استخدام الجزء العلوي من الأسطوانة. على سطحه ، يتم وضع العلامات تحت أنبوب مجرى الهواء بمكبس إمداد ثابت. في هذه الحالة ، من الضروري توفير هامش معين لحركة الأنبوب بحرية. يتم القطع على طول الخطوط المرسومة. على الجانب ، يتم تشكيل غطاء محلي الصنع بمقابض ، حيث يتم استخدام التركيبات المثنية في الرذيلة. الآن يمكنك البدء في تركيب المدخنة أعلى فرن الانحلال الحراري المؤقت. بمساعدة طاحونة ، يتم قطع الأنبوب فارغًا: يتم استخدام اللحام أيضًا لربط الأجزاء.

في هذا الصدد ، يعتبر الجزء الرئيسي من العمل في بناء Bubafoni مكتمل: يمكن تشغيله. من المستحسن تثبيت الفرن على أساس مجهز مسبقًا.

الاستنتاجات

بعد النظر في كيفية صنع أنواع مختلفة من أفران الانحلال الحراري ، يمكننا تلخيص أنه من الواقعي إنشاء هيكل فقط من أسطوانة غاز. لا يمكنك بناء فرن من الطوب بنفسك ، فهو صعب للغاية. خيار التخييم من علب الصفيح له الحق أيضًا في الوجود ، ولكن لا يمكن صنعه إلا في المنزل ، وهذا لن ينجح في هذا المجال. وأخيرًا ، فإن فرن التعدين بسيط ولكنه خطير ويتطلب تشغيلًا دقيقًا ودقيقًا للغاية. الخطر كبير جدًا ، لذلك لا نتعهد بالتوصية به لتدفئة المرآب.

مع بداية برد الشتاء ، زاد القلق من قلق أصحاب المنازل الخاصة ، الذين يتحملون المسؤولية الكاملة عن تدفئة منازلهم. في تلك الأماكن التي تكون فيها قوة التدفئة الرئيسية ضعيفة أو غائبة على الإطلاق (حظائر ، جراجات) ، من الضروري البحث عن طرق بديلة غير مكلفة.

استنتاجات وفيديو مفيد حول الموضوع

يوضح هذا الفيديو بوضوح مبدأ تشغيل غلاية الانحلال الحراري:

يمكن الاطلاع على نظرة عامة مفصلة عن تشغيل غلاية الاحتراق العلوي هنا:

غلايات الانحلال الحراري ليست رخيصة ، لكنها تبرر تمامًا الأموال المستثمرة في شرائها. مع التركيب والصيانة المناسبين ، ستوفر هذه الأجهزة للمنزل حرارة ثابتة وغير مكلفة.

هل تبحث عن غلاية انحلال حراري لتدفئة منزلك؟ أو هل لديك خبرة في هذه الوحدات؟ يرجى ترك المقال ومشاركة انطباعاتك حول استخدام غلايات الانحلال الحراري. يوجد نموذج الملاحظات في الكتلة السفلية.

ما مدى اقتصادية غلاية الانحلال الحراري

دعونا نحسب الطاقة المعتادة لمنزل متوسط ​​، المدخرات باستخدام غلاية الانحلال الحراري. على سبيل المثال ، لنحترق في جهاز تقليدي لمدة 7 أشهر من الحطب مقابل 20 ألف روبل. في الوقت نفسه ، سنوفر حوالي 1800 روبل على الانحلال الحراري - استهلاك الحطب بمقدار 18200 ألف روبل.

لكن المروحة بقوة 80 وات ، بعد أن عملت لمدة 7 أشهر بسعر حوالي 5 روبل لكل كيلو وات من الكهرباء ، تأكل أكثر من 1500 روبل. في المجموع ، لا تزيد المدخرات عن 200 روبل في السنة. أولئك. أنفق 50 ألف روبل لن يؤتي ثماره أبدًا.

حتى لو كانت المدخرات بطريقة ما 1000 روبل (كفاءة معجزة تزيد عن 92 ٪) ، فإن 50 عامًا لا تزال فترة استرداد خطيرة.أكبر حد - التكلفة الإضافية لمعدات الغلايات يجب أن تؤتي ثمارها في غضون 10 سنوات. خلاف ذلك ، فإنه غير مفيد. لا توجد مثل هذه المؤشرات وإغلاق. ما يجذب غلاية الانحلال الحراري للمستهلك بهذا السعر هو حمولة كبيرة!
