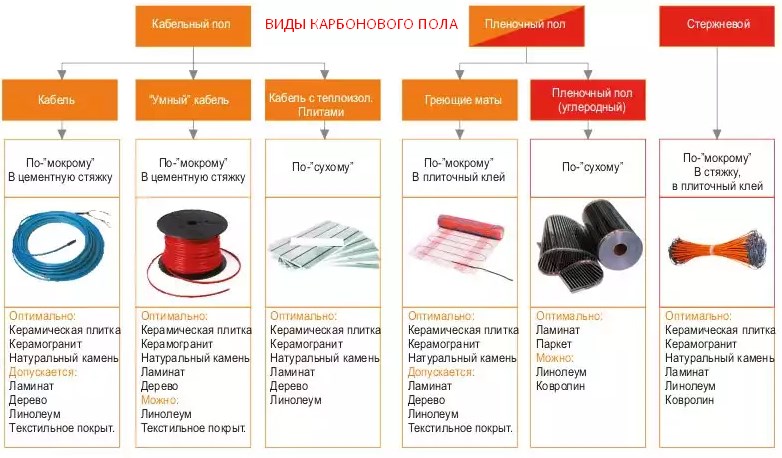

أنواع أنظمة الكربون
يتم وضع التدفئة الأرضية المصنوعة من ألياف الكربون كتدفئة رئيسية في الغرف الصغيرة ، أو كتدفئة إضافية في مناطق باردة منفصلة في شقة أو منزل خاص. تُستخدم الأغشية الحرارية والألواح ذات التطبيق المستمر لخليط الكربون والقضبان كأجهزة تسخين. ما هي خصائص الأنظمة؟
- يتم إنتاج الفيلم الحراري على شكل لفائف. إنها رقيقة ، لا يزيد سمكها عن 0.42 مم. المادة مصنوعة من مادة البولي بروبيلين. يتم تطبيق خليط الكربون بين طبقات الفيلم في خطوط أفقية أو رأسية. يتم استخدام طريقة الرش. يعمل عنصر تسخين مصنوع من النحاس والفضة على طول الحواف العلوية والسفلية. الأسلاك الكهربائية متصلة به. اعتمادًا على سطح الأرض ، يتم اختيار مادة بقوة 100 إلى 220 واط / م 2. يتم وضع الفيلم الحراري في غرفة بالتكوين الصحيح. يمكن تقطيعه إلى شرائح فقط وفقًا لعلامة خاصة لا تسمح بانتهاك سلامة طبقة الكربون.
- التسخين تحت الأرضية من ألياف الكربون مع التطبيق المستمر للخليط له نفس خصائص الفيلم الحراري. السمة المميزة هي عدم وجود علامات على الأوراق. يمكنك قطع أي دائرة ، لذلك يتم استخدام النظام لتدفئة الغرف بهندسة غير قياسية. من الممكن تثبيت أثاث ثابت على الملاءات دون خوف من تثبيت عنصر التسخين ، مما قد يؤدي إلى ارتفاع درجة حرارة النظام وإغلاقه.
- تعمل قضبان الكربون على زيادة سطح التدفئة الأرضية. يتم تجميعها في كفاف بخطوة 10 سم ؛ متصل بسلك نحاسي معزول بطبقة بلاستيكية. هذا الطلاء يتحمل درجات الحرارة العالية التي تزيد عن 100 درجة مئوية. يتم إنتاج النظام على شكل لفات. أثناء التثبيت ، لا يتم قطع الشريط. قم بعمل شق في السلك ، وأدر الأسطوانة في الاتجاه الصحيح ، واستمر في التمديد.
لتدفئة المساحات ، يُقترح استخدام نظام قضيب من Unimat ؛ الصانع كوريا. تعمل التدفئة من شبكة 220 فولت. درجة الحرارة القصوى لقضيب التسخين 60 درجة مئوية. متوسط استهلاك الطاقة 24 وات لكل 1 لين. م.
أثناء التثبيت ، يوصى باستخدام شاشة عاكسة على أساس lavsan. كوحدة تحكم ، يتم تركيب ترموستات من Kaleo. تصف ورقة البيانات الفنية قوة النظام ، اعتمادًا على ظروف الغرفة وطبيعة طلاء النهاية.
لماذا الأرضية المدفأة من ألياف الكربون أفضل من غيرها
غالبًا ما تستخدم الأرضية المدفأة بالكربون لتدفئة المنازل. نظام التدفئة هذا له مثل هذه المزايا.
التنظيم الذاتي
تتحكم أرضيات الكربون بشكل مستقل في درجة الحرارة وتقليل استهلاك الطاقة. في مثل هذه الحالة ، لا يحتاج صاحب المنزل إلى شراء معدات كهربائية باهظة الثمن.
مع ارتفاع درجة الحرارة ، تزداد المسافة بين أجزاء عناصر التسخين ، ويقل تسخين الغرفة - تحدث زيادة في المقاومة. نتيجة لذلك ، تقلل الأرضية الكربونية من استهلاك الطاقة الكهربائية.
عندما تنخفض درجة الحرارة ، يحدث كل شيء عكس ذلك تمامًا.
موثوقية وسلامة تكنولوجيا الأرضيات الصلبة
لا ترتفع درجة حرارة تدفئة الأرضية بالأشعة تحت الحمراء أبدًا ، لذا فهي تحافظ على سلامة الباركيه والصفائح وأغطية الأرضيات الأخرى.
ليس للأشعة تحت الحمراء للأرضية الساخنة أي آثار جانبية.
يتوسع نطاق استخدام أرضيات الأشعة تحت الحمراء هذه كل عام. يتم تثبيتها في المنتجعات الصحية والساونا الحديثة وأماكن أخرى.
ربحية الخيارات المستوردة
تبلغ قدرة الأرضية الكربونية 116 واط لكل متر طولي.
عندما يتم تسخين الطبقة اللاصقة أو ذراع التسوية ، والتي يتم وضع نظام التسخين تحتها ، يقل استهلاك الطاقة - ويصبح ما يعادل 87 وات لكل متر طولي.تعتبر تدفئة الأرضية الكربونية واحدة من أكثر الطرق فعالية.
خصائص فيلم CTP
تسخن الأرضية الدافئة للفيلم الكربوني بسرعة وبشكل متساوٍ. يمكن أن تعمل بشكل مستمر لفترة طويلة ، وهي متينة للغاية ، ولا تخاف من الإجهاد الميكانيكي ولا تخضع للتآكل.
بسبب التصفيح في فيلم خاص ، فإن إمكانية وصول الماء والبخار إلى جهات الاتصال مستبعدة تمامًا. الفيلم أيضًا مقاوم للحريق وله درجة انصهار عالية (120 درجة).
ميزة كبيرة هي تنقل فيلم QFT. يمكن فكها بسهولة وأخذها معك عند التحرك ، واستخدامها على الجدران والأسطح المنحدرة وتسخينها في مناطق معينة من الشقة.
يسمح لك الصمت المطلق والقدرة على تأين الهواء والنظافة بتثبيت أرضية دافئة من الكربون في المؤسسات الطبية.
فيلم الكربون الدافئة الكلمة
فيلم التدفئة الكهربائية تحت الأرضية بالكربون حصل عليه
الاسم من المظهر - أفلام. على الرغم من أن عنصر التسخين الفعلي
يبرز خليط الكربون-الجرافيت ، والذي يقع بين الطبقتين
بوليمر كثيف. يقاوم فيلم البوليمر درجات حرارة تصل إلى 120 درجة مئوية ، والتي
يتيح لنا التحدث عن الحماية الموثوقة لعنصر التسخين. في هذا الطريق،
يوفر الهيكل المكون من ثلاث طبقات للفيلم تسخينًا جيدًا وسهولة في التركيب. أ
5 طبقات واقية مطبقة من كل منهما
جوانب الفيلم.
تدفئة الأرضية بطبقة من الكربون فيلم تدفئة أرضية من ألياف الكربون
تكمن خصوصية أرضية الفيلم الكربونية في أنها لا تفعل ذلك
يحتاج سكريد. لتركيب النظام يكفي وضعه
فيلم تحت غطاء الأرضية.
ملحوظة. تم تركيب أرضية الفيلم
قاعدة جاهزة ، مباشرة تحت غطاء الأرضية النهائي. في
تركيب النظام ، يحظر استخدام عزل الرقائق.
نطاق استخدام أرضية فيلم الكربون
يمكن وضع التسخين تحت الأرض بطبقة كربونية مستمرة تحت أي منها
الأرضيات. الاستثناء هو:
- السجاد (بسبب الموصلية الحرارية السيئة) ؛
- البلاط (بسبب الحاجة إلى أداء العمل الرطب).
يمكن وضع الأرضية الخشبية على الفيلم ، ولكن مع بعضها
القيود بسبب خصوصيات الخشب نفسه (قدرته على
الكراك). لذلك ، يجب ألا تتجاوز درجة حرارة عنصر التسخين
28 درجة مئوية. يجب مراعاة نفس الشروط عند وضع الفيلم تحت الصفيحة.
يرجى ملاحظة أننا نتحدث عن درجة حرارة
عنصر التسخين ، وليس السطح الأمامي للأرضية. بعد كل شيء ، جزء من الحرارة
قضى على التدفئة تحت البلاط
فيلم التدفئة الأرضية من ألياف الكربون - الإيجابيات والسلبيات
مزايا
مقاومة درجات الحرارة؛
معدل تسخين عالي وتسخين موحد
سطح الطلاء بالكامل ؛
القدرة على الاندماج مع نظام "المنزل الذكي" ؛
قوة؛
مقاومة الرطوبة والتآكل.
مقاومة شرارة
الحفاظ على البيئة؛
تحييد الروائح الكريهة.
سهولة التركيب؛
إمكانية التنقل. يمكن تركيب الفيلم ليس فقط على الأرض ، ولكن أيضًا
وعلى الجدران والسقوف. صحيح ، في حالة تركيب السقف ، الكفاءة
النقصان. إذا لزم الأمر ، يمكن تفكيك أرضية الفيلم ونقلها أو
الانتقال إلى غرفة أخرى. أيضا ، استخدامه لا يخلق صعوبات في
نقل اثاث؛
في حالة حدوث تلف في جزء واحد من الأرضية ، يستمر الباقي
تعمل في وضع لا يتغير ؛
لا يقلل سمك الفيلم الصغير من ارتفاع الغرفة. لذا
وبالتالي ، عند تركيب الفيلم ، ليست هناك حاجة لاتخاذ خطوة بينهما
منطقة ساخنة وغير ساخنة (غرفة). ولا ترفعي الأرضية
ذراع التسوية ، كما هو الحال مع الأنواع الأخرى من أنظمة التدفئة الأرضية ؛
سعر التجزئة المنخفض نسبيًا - 350-900 روبل / متر مربع ؛
توفير الطاقة (حتى 30٪ مقارنة بالكابل
نظام التدفئة الأرضية).
عيوب:
عدم وجود مقاومة للإجهاد الميكانيكي.
مباشرة مع فيلم التدفئة يجب التعامل معها بعناية أثناء التثبيت ،
حتى لا تكسرها.
تكلفة كبيرة لمجموعة من المعدات.
مواصفات أرضية الكربون
الخصائص والخصائص تعتمد على الشركة المصنعة. التحليلات
ستوفر عدة أنظمة بيانات متوسطة:
- عرض لفة - 500-1000 مم ؛
- الطول - 50000 مم ؛
- سمك فيلم التسخين - 0.23-0.47 مم ؛
- الطاقة لكل 1 متر مربع. أفلام - 25-35 واط / م ؛
- أقصى درجة حرارة لسطح الفيلم هي 33 درجة مئوية.
أفضل مصنعي أرضيات الكربون (فيلم):
- CalorIQue LLC هي علامة تجارية لشركة CalorIQue (الولايات المتحدة الأمريكية) ؛
- Devi (Devi) - العلامة التجارية Devi (الدنمارك) ؛
- Ensto Electrification هي علامة تجارية لشركة Ensto (فنلندا ،
إستونيا) ؛ - K-Technologies هي علامة تجارية لشركة Caleo (روسيا) ؛
- RexVa هي علامة تجارية لشركة XICA (كوريا الجنوبية) ؛
- Sangwoon Trade Co هي علامة تجارية لشركة Ace Floor (كوريا الجنوبية).
التعليقات حول هؤلاء المصنّعين إيجابية في الغالب.
يؤكد المستخدمون أن الأرضيات الكربونية تعمل دون مشاكل أثناء
خمس سنوات على الأقل ، لاحظ عدم وجود أصوات غريبة أثناء العملية
(طقطقة ، إلخ) ورائحة.
الأعمال التحضيرية قبل التثبيت
قبل البدء في تركيب نظام التدفئة تحت الأرضية ، تأكد من حصولك على جميع المواد التي تحتاجها:
- الكثير من حصائر الكربون. أثناء الحساب ، يجب أن يؤخذ في الاعتبار أنه يُسمح بقطع الطلاء ووضعه في أي اتجاه مرغوب.
- مستشعر درجة حرارة الأرضية.
- العدد المطلوب من منظمات الحرارة UTH. يجب أن نتذكر أنه يتم اختيارهم مع مراعاة لا غنى عنها للطاقة التي يستهلكها نظام أرضية الفيلم.
- مستشعر درجة الحرارة مسؤول عن تنشيط وضع "الحماية من السخونة الزائدة".
- مادة عاكسة للحرارة للركيزة. يسمح باستخدام أكثر فائدة للنظام من خلال عكس الإشعاع الحراري الهابط.
قبل الاستلقاء تدفئة تحت البلاط تحتاج إلى تحضير السطح
هام: يتم استخدام طلاء متخصص يعتمد على مادة البولي بروبيلين أو فيلم lavsan كركيزة. يحظر تمامًا استخدام رقائق الألمنيوم ، والتي يمكن أن تتسبب في حدوث ماس كهربائي وفشل في النظام.
أين يمكن استخدام الأرضيات الكربونية؟
تعتبر الأرضيات الكربونية لقضيب التسخين تحت الأرضية أحد أنواع هياكل الأشعة تحت الحمراء التي يمكن وضعها تحت الصفائح على سبيل المثال. إنه نظام تسخين ذكي ثابت يعتمد على حصائر تدفئة الأرضية بالأشعة تحت الحمراء. يتكون كل منها من قضبان كربونية رفيعة موضوعة على التوازي ، ومترابطة بواسطة كبل طاقة معزول بإحكام.
يقول الخبراء أنه لا توجد قيود تقريبًا على استخدام مثل هذه الأرضية. يمكن استخدام النظام للتدفئة:
- لوجيا ، التراسات المغطاة ، الشرفات ؛
- شقق سكنية؛
- أماكن لاحتياجات الإنتاج ؛
- منازل ريفية خاصة ومنازل ؛
- الفنادق والموتيلات.
يعتبر التدفئة تحت الأرضية بديلاً جيدًا لمشعات التدفئة التقليدية. يبدي عدد لا بأس به من المطورين اهتمامًا به وسيجمعونه في شققهم أو مكاتبهم. ولكن قبل شراء المادة ، يجب أن تتعرف على الصفات الجيدة التي تتمتع بها أمام الخيارات المماثلة:
- خفيفة الوزن نسبيًا ، وكقاعدة عامة ، حمولة صغيرة على الأرضيات.
- استهلاك الطاقة الأكثر اقتصادا.
- إمكانية التركيب على مساحات كبيرة.
- لا حاجة لتركيب أجهزة تدفئة كبيرة وثقيلة ، وعلى هذا الأساس ، قم بتجهيز منطقة منفصلة لهم.
- إمكانية التركيب تحت جميع أنواع أغطية الأرضيات.
- القدرة على العمل خلال عمر الهيكل.
- الإنفجار والسلامة من الحريق.
- يمكن تركيبها في غرف ذات رطوبة عالية.
- إذا لزم الأمر ، يمكن إيقاف تشغيله دون الإضرار بخصائص التشغيل حتى في درجات الحرارة المنخفضة.
- لا تتعرض لعمليات التآكل.
- لا إشعاع كهرومغناطيسي.
- تسخين سريع.
- وجود نظام تنظيم ذاتي خاص يحمي النظام من الإرهاق حتى في حالة حدوث خلل في ذراع التسوية. علاوة على ذلك ، بفضل ذلك ، يمكن تركيب الأثاث الثقيل فوق الأرضية المركبة.
العيب الوحيد هو أن الأرضية الكربونية المسخنة بالأشعة تحت الحمراء لها العيب الوحيد: يمكن للحصائر أن تقف فقط في ذراع التسوية الرقيق أو في طبقة من لاصق البلاط. وبالمثل ، يتم الحصول على نظام ثابت لا يمكن تفكيكه بكل رغبة.
تتكون أرضية الكربون بالأشعة تحت الحمراء من قضبان متصلة ببعضها البعض بواسطة كابل طاقة
تركيب الأشعة تحت الحمراء والفيلم وقضيب الكربون وتركيب التدفئة الكهربائية تحت البلاط واللوح
قبل تثبيت التدفئة الأساسية تحت البلاط ، يقوم السيد بتثبيت حصيرة الكربون الأساسية.
تستخدم مواد الجيل الجديد لوضع الأرضيات الكربونية
عند وضع الحصيرة ، يتم استخدام العديد من التركيبات والمواد القياسية. يتم تثبيت الحصيرة تحت الطبقة اللاصقة أو تحت ذراع التسوية. يقوم عمال التركيب بقطع السجادة بمضاعفات طولها 10 سم. طول الشريط الواحد 25 م.
من أجل تثبيت قضيب الأشعة تحت الحمراء تحت البلاط ، فإنك تحتاج إلى المواد التالية:
- طبقة أساس عازلة للحرارة. يزيد من أداء حصيرة الكربون ويقلل من فقدان الحرارة ؛
- مجموعة التوصيل - 4 أنابيب يتقلص بالحرارة و 2 أكمام ؛
- عزل حراري - 2 أنابيب كربون سميكة الجدران لكل شريط حصيرة ؛
- ترموستات ، حيث يتم تثبيت مستشعر درجة حرارة الأرضية ؛
- المموج أنبوب. يتم استخدامه عند تثبيت مستشعر درجة حرارة الأرضية ؛
- توصيل السلك ذو العزل المزدوج.
عند تركيب حصيرة الكربون ، يقوم القائمون بالتركيب بتنفيذ الإجراءات التالية:
- حرر قاعدة الأرضية من الحطام وقم بتسويتها ؛
- حساب مساحة تركيب الحصيرة ؛
- اختر مكانًا لتثبيت منظم الحرارة. في مثل هذه الحالة ، يتم عمل أخدود في الأرضية ويتم تثبيت جهاز استشعار فيه في أنبوب مغطى بالتمويج ؛
- علاوة على ذلك ، يتم وضع مادة عاكسة للحرارة على سطح الأرض وتثبيتها على قاعدة الأرضية - باستخدام لاصق البلاط أو الشريط اللاصق.
في مثل هذه الحالة ، يتم لف اللفافة من المكان الذي سيقف فيه منظم الحرارة ؛
- علاوة على ذلك ، يتم تقطيع الشريط إلى عدة أجزاء وتدويره 180 درجة ؛
- ثم يتم تثبيت الشرائط بشريط لاصق على المادة العاكسة للحرارة ويتم تثبيتها معًا ؛
عند وضع أرضية ساخنة من الكربون ، يجب عدم السماح لقضبان الكربون بعبور بعضها البعض:
- ثم يتم ربط شرائط الحصيرة بأسلاك خاصة للتركيب. في الوقت نفسه ، في أماكن قطع الحصيرة ، يتم تجريد الأسلاك من العزل ؛
- ثم يتم وضع غلاف على السلك ، والذي يقع في أنبوب قابل للتقلص بالحرارة ، ويتم تثبيته بكماشة العقص ؛
- علاوة على ذلك ، قم بإزالة المادة العازلة من سلك التوصيل ووضع أنبوب قابل للتقلص بالحرارة ؛
- بعد ذلك ، يتم توصيل سلك الطاقة الخاص بالحصيرة بغطاء إلى السلك الموصل ؛
- علاوة على ذلك ، يتم وضع غلاف مع مجفف شعر المبنى ؛
- بعد ذلك ، يتم نقل الأنبوب القابل للتقلص بالحرارة إلى الوصلة وتثبيته باستخدام سترويفن.
نتيجة لذلك ، يتم توصيل جميع شرائح الحصيرة ؛
- ثم ، باستخدام مجموعة النهاية ، يقوم المثبتون بعزل أطراف الأسلاك ؛
- بعد ذلك ، يتم وضع أنبوب قابل للتقلص بالحرارة على الأسلاك ، ويجلس مع سترويفن ويتم تجعيده بالملقط ؛
- علاوة على ذلك ، يتم توصيل شريط واحد من الحصيرة بالثرموستات باستخدام مجموعة توصيل خاصة - وفقًا للتعليمات المرفقة بمثل هذه الأداة ؛
- بعد ذلك ، يتم عمل ثقوب في المادة العاكسة للحرارة من أجل اتصال قوي بالأرضية ؛
- بعد ذلك ، يتم إدخال مستشعر درجة الحرارة بمسبار في الأنبوب المغطى بالتمويج ؛
- علاوة على ذلك ، يتم وضع قابس على الأنبوب ؛
- بعد ذلك ، يتم وضع الأنبوب في أخدود على طول قضبان الكربون ؛
- بعد ذلك ، يتم تثبيت منظم الحرارة في الحائط ويتم فحص نظام التدفئة لمدة 15 دقيقة. كما يتم فحص قوة المفاصل.
بعد ذلك ، يتم تغطية حصيرة الكربون من الأعلى بملمس أو محلول لاصق.
شاهد الفيديو
يسكب ذراع التسوية على قضبان الأرضية الساخنة. يتم أيضًا تركيب البلاط على أرضية ساخنة - أثناء استخدام لاصق البلاط.
لا يقل سمك طبقة التسوية أو اللاصق مع البلاط عن 2 سم.
الطبقة اللاصقة ، تجف ذراع التسوية لمدة شهر على الأقل. قم بتشغيل نظام التدفئة بعد 30 يومًا فقط من وضع الأرضية. تدفئة الأرضية من ألياف الكربون باهظة الثمن ، ولكنها ذات جودة عالية جدًا.
تركيب فيلم الأرضيات
يتم وضع جميع أنظمة الكربون على سطح مستو. يوصى بتسوية القاعدة. يُسمح بالاختلافات البالغة 1 مم لكل متر طولي. م تقوم الأغشية والقضبان الحرارية بتسخين السطح بالكامل حوله: ليس فقط غطاء الأرضية ، ولكن أيضًا القاعدة السفلية ، الأساس. لكي يمر الهواء الدافئ لأعلى ، يتم وضع عازل حراري وشاشة عاكسة على القاعدة. في المستقبل ، يتم تنفيذ تركيب فيلم حراري.
على الأرض ، تم تحديد حدود "الأرضية الدافئة". من الحائط والأثاث ، يتم وضع الفيلم على مسافة لا تقل عن 5 سم ، وتبلغ الفجوة بين الشرائط 2 سم
انتبه لعرض اللفة. إذا كان العرض 50 سم ، فيجب ألا يتجاوز طول الشريط 13 مترًا
كلما زاد عرض اللفة ، كان الطول المسموح به للشريط أصغر: العرض 80 سم - الطول 10 م ؛ العرض 100 سم - الطول 7 م ويوصى بتمييز الفيلم مسبقًا وتقسيمه إلى شرائط منفصلة.
هناك مساحة لثرموستات على الحائط. اصنع ثقبًا يتم فيه إدخال كوب بلاستيكي. سيحتوي على الجزء الكهربائي بالكامل للنظام ووحدة التحكم. لوحة التحكم متروكة على سطح الجدار.
يتم وضع شرائط الفيلم الحراري حسب العلامات. ترتبط بشريط لاصق.
جهات الاتصال متصلة بكل ورقة. تم تركيب المحطات في منطقة الباص النحاسي والفضي. تعزيز المحطات مع كماشة.
تركيب الأسلاك ربط المحطات. مخطط الاتصال متوازي.
المفاصل معزولة بشريط بيتومين. يغطي العزل أماكن القطع في منطقة الإطارات المعدنية. حتى لا تبرز المفاصل على السطح ولا تتعرض لحمل كبير من كسوة الأرضية ، يتم عمل استراحة لها في الركيزة أو في الشاشة العاكسة.
يتم تثبيت مستشعر درجة الحرارة على أحد الأشرطة. يتم الحفاظ على مسافة 60 سم من الجدار إلى جهاز الاستشعار ، و 10 سم من حافة الفيلم ، ويتم قطع مكانة أسفل المستشعر في الركيزة.
يتم توصيل جميع الأسلاك في أنبوب مموج متصل بثرموستات. بالنسبة للأنبوب ، يتم عمل أخدود في الأرضية والجدار ، ثم يتم ختمه بقذائف الهاون.
يتم اختبار النظام. مع نتيجة إيجابية ، يتم تغطية أرضية الكربون بطبقة سفلية ويتم وضع صفح.
لوضع البلاط ، استخدم لاصق البلاط.
أنواع الأرضيات الكربونية
حاليًا ، أرضية الكربون لها نوعان ، وهما قضبان وأغشية. كل نموذج له مزايا مشتركة مقارنة بالأنظمة الأخرى ، ولكن لهما أيضًا اختلافاتهما الخاصة. لذلك ، من أجل اتخاذ القرار الصحيح ، يجدر النظر فيها بمزيد من التفصيل.

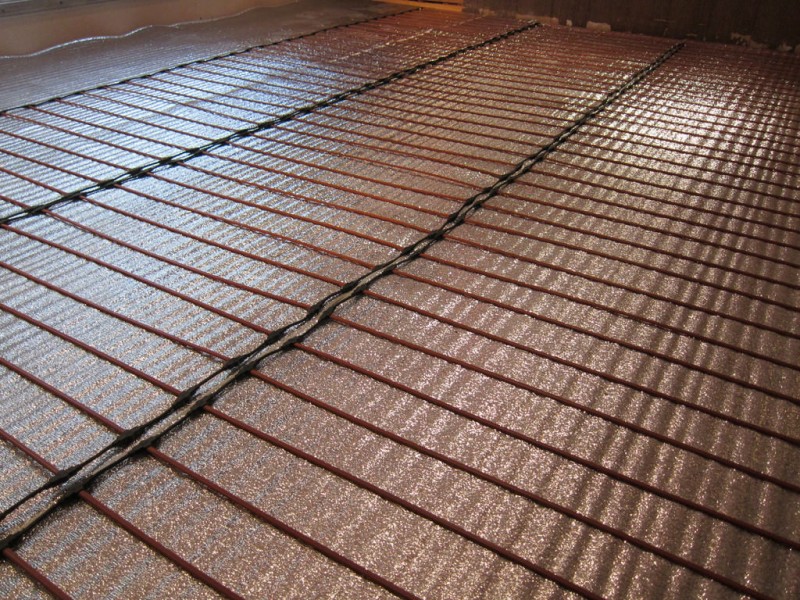

حصير رود
يتم إنتاج هذا النموذج من الأرضيات الكهربائية على شكل لفائف ، وفقًا للمعايير التالية: العرض - 83 سم ، والطول حتى 25 مترًا ، ولا يزيد سمكها عن 3.5 ملم. تتضمن المجموعة ترموستات ومستشعر درجة الحرارة. بالنسبة للحصائر الأساسية ، يعتمد استهلاك الطاقة على درجة حرارة التسخين ، ويتراوح في المتوسط من 110 إلى 180 واط لكل متر طولي. لا يزيد استهلاك الطاقة لكل متر طولي عن 50 وات في الساعة ، مدعوم من مصدر طاقة لا يتجاوز 220 فولت. يمكن دمج هذا النوع من التدفئة تحت الأرضية مع أي نوع من الأرضيات ، ولكن الحل المثالي هو وضع تدفئة أرضية من ألياف الكربون تحت البلاط.
تركيب الحصائر الأساسية
نظرًا لحقيقة أن الشركات المصنعة قد قامت بمعظم العمل ، فإن تركيب تدفئة أرضية من ألياف الكربون يتم أسرع عدة مرات من الأجهزة المصنوعة من الكابلات الكهربائية. تركيب نماذج الكابلات شاق للغاية. لأنه قبل تثبيت العناصر ، من الضروري وضع الكابل بمسافة يتم الحفاظ عليها بشكل صحيح. إذا اعتبرنا أن هذا العمل سيكون مطلوبًا لأكثر من متر واحد ، فيمكننا افتراض أن الأمر سيستغرق وقتًا طويلاً إلى حد ما. في الأرضية الدافئة لقضيب الكربون ، تم أخذ المسافة بين القضبان بالفعل في الاعتبار ، لذلك للتثبيت سيكون كافياً لنشر السجادة على سطح الأرض وتثبيتها بشريط البناء أو الغراء. عندما يكون من الضروري نشر الحصيرة ، سيكون من الضروري إزالة القضبان من الشبكة ، وقطع الشبكة على طول الخطوط المحددة ووضعها موازية للشريط الأول على مسافة 6 سم ، مع التأكد بعناية من أن الكابلات تعمل لا تلمس بعضها البعض. بعد الانتهاء من التمديد ، يتم سكب ذراع التسوية الخرساني في طبقة رقيقة.
فيلم الأشعة تحت الحمراء
تتكون الأرضية المعزولة بالحرارة للفيلم الكربوني من طبقة متصلة. ترتبط عناصره عن طريق اللحام ، مما يجعل هذا التثبيت أكثر موثوقية من القص. يمكن تقطيع فيلم الكربون إلى شرائح بأحجام مختلفة وفي أي اتجاه. يوجد حاليًا نوعان من أفلام الأشعة تحت الحمراء:
- طبيعي. يتكون هذا الفيلم من طبقة أو طبقتين من مادة البولي بروبيلين ، حيث يتم وضع طبقة من خليط الكربون والجرافيت في خطوط.
- صلب. يتمتع هذا الفيلم بحماية كبيرة ضد ارتفاع درجة الحرارة ، حيث يتكون من 13 طبقة ، حيث يوجد في كل جانب 5 طبقات أمان و 3 طبقات عمل فيما بينها. هذا الفيلم مصنوع من الكربون النقي ، لذا فإن سعره أعلى بكثير من سعر الفيلم التقليدي.
كلا فيلمي الأرضيات الكربونية آمنان تمامًا ، حيث يمكنهما تحمل درجات حرارة تصل إلى 120 درجة. ولكن إذا كان من الممكن وضع فيلم مستمر تحت الأثاث العام والمعدات الكهربائية ، فيُمنع منعًا باتًا استخدام الفيلم المعتاد في هذه الأماكن ، لأسباب قد يحدث تأثير القفل الحراري.
تصاعد فيلم الأشعة تحت الحمراء
ميزة أرضيات الفيلم هي أنه أثناء تركيبها ليست هناك حاجة لصب ذراع التسوية الخرساني. من أجل تركيبها ، يكفي نشر الفيلم على قاعدة نظيفة من الغرفة ، ثم وضع غطاء الأرضية. ولكن هنا تجدر الإشارة إلى أن تدفئة أرضية الفيلم لا يتم دمجها مع السجاد والبلاط. لأنه في الحالة الأولى لن يكون هناك توصيل حراري كافٍ ، ويتطلب البلاط ذراع تسوية خرساني. الأرضيات الخشبية لها أيضًا قيودها. لتجنب تكون التشققات عندما يجف الخشب ، يجب ألا تتجاوز درجة حرارة أرضيات الفيلم 28 درجة. سيكون الخيار المثالي هو وضع أرضية دافئة تحت صفح أو مشمع.
كيفية تثبيت قضيب الأرضية
توضع القضبان على السطح المُجهز. إنه مستوي ومغطى بالعزل ومجهز بطبقة سفلية مع شاشة عاكسة. لا يجب عمل فراغات ، قطع لفة إلى أشرطة. يتم لف اللفة على طول محيط الغرفة المحدد.
إذا كنت بحاجة إلى إجراء منعطف ، فقم بقص السلك من حافة واحدة ، وحرك لفة 180 درجة. بعد التمديد ، يتم تثبيت الحصائر على الركيزة بشريط لاصق. لا ينبغي أن تتقاطع قضبان الكربون ، تجد بعضها البعض. قم بإجراء توصيل كفاف التدفئة تحت الأرضية الكربونية.
- للتوصيل ، يتم استخدام سلك التثبيت VVGnG: إنه يأتي مع نظام التدفئة.
- يتم تجريد حواف الأسلاك من العزل: تتم إزالة الفيلم بمقدار 7 مم. يتم وضع الكم على الحواف العارية: يتم تثبيته بالزردية. الاتصال مغلق بفيلم يتقلص.
- تمت معالجة الفيلم بمجفف المبنى.
قم بتوصيل الدائرة بأكملها بطريقة مماثلة. تحتوي التعليمات على مخطط اتصال لجميع العناصر. يتم وضع مستشعر درجة الحرارة على مسافة 20 سم من حد السجادة.بالنسبة له ، هناك ثقب في الركيزة.
يتم وضع جميع الأسلاك الكهربائية في أنبوب مموج ، يتم تثبيته في الأرضية والجدار. إنه يجلب كل الكهرباء إلى منظم الحرارة. بالنسبة للتمويج ، يتم عمل أخدود محكم الغلق بمحلول من الخرسانة.
من الضروري تجهيز ذراع التسوية الذي يربط قاعدة الأرضية ونظام التدفئة. للقيام بذلك ، يتم عمل ثقوب بحجم 7 * 15 سم على الركيزة. املأ سطح الأرض بمادة لاصقة البلاط أو ذراع التسوية الخرساني.
أي سطح تكسية مناسب للأرضيات الكربونية. عند الانتهاء ، يجب مراعاة قواعد معينة. تجهيز ركيزة لطلاء صلب أو صفائح من الألواح الليفية لمواد زخرفية ناعمة. عند توصيل نظام التسخين بالتيار الكهربائي ، يتم استخدام دائرة موازية. يشار إليه في التعليمات الخاصة بالمعدات.
ما هو أفضل تدفئة أرضية كهربائية؟ الغرض من الأنواع الرئيسية للتدفئة الأرضية الكهربائية
- رأس
- ما هو أفضل تدفئة أرضية كهربائية؟ الغرض من الأنواع الرئيسية للتدفئة الأرضية الكهربائية
- رأس
- كم تأكل الأرضية الدافئة؟ كل شيء بصدق بدون غش !!!
- رأس
- تدفئة أرضية موفرة للطاقة. الفوائد والاتصال والتحقق من العمل.
