مواصفات مشعات التدفئة لوحة الصلب

أسعار المعدات مشعات الألواح الفولاذية Lideya LK Type 33

كود المنتج	مقالة الشركة المصنعة	وصف	العمق مم	مم الارتفاع	العرض مم	مم MOP	سلطة الثلاثاء	الوزن كجم	التوفر	السعر ، فرك	الكمية ، أجهزة الكمبيوتر	قم بإصدار أمر
	LK330304	LK 33300400	153	300	400	244	511	11,1	تحت الطلب	3 790		يشتري
	LK330305	LK 33300500	153	300	500	244	638	13,4	تحت الطلب	4 190		يشتري
	LK330306	LK 33300600	153	300	600	244	766	15,6	تحت الطلب	4 580		يشتري
	LK330307	LK 33300700	153	300	700	244	894	17,9	تحت الطلب	4 980		يشتري
	LK330308	LK 33300800	153	300	800	244	1021	20,1	تحت الطلب	5 370		يشتري
	LK330309	LK 33300900	153	300	900	244	1149	22,4	تحت الطلب	5 720		يشتري
	LK330310	1000 ليرة لبنانية 33300	153	300	1000	244	1277	24,7	تحت الطلب	6 130		يشتري
	LK330311	LK 33300 1100	153	300	1100	244	1404	27	تحت الطلب	6 550		يشتري
	LK330312	LK 33300 1200	153	300	1200	244	1532	29,4	تحت الطلب	6 970		يشتري
	LK330313	LK 33300 1300	153	300	1300	244	1660	31,7	تحت الطلب	7 290		يشتري
	LK330314	LK 33300 1400	153	300	1400	244	1788	33,9	تحت الطلب	7 700		يشتري
	LK330315	LK 33300 1500	153	300	1500	244	1915	36,2	تحت الطلب	8 080		يشتري
	LK330316	LK 33300 1600	153	300	1600	244	2043	38,5	تحت الطلب	8 470		يشتري
	LK330317	LK 33300 1700	153	300	1700	244	2171	40,7	تحت الطلب	8 880		يشتري
	LK330318	LK 33300 1800	153	300	1800	244	2298	43,3	تحت الطلب	9 290		يشتري
	LK330319	LK 33300 1900	153	300	1900	244	2426	45,5	تحت الطلب	9 570		يشتري
	LK330320	LK 33300 2000	153	300	2000	244	2554	47,8	تحت الطلب	9 980		يشتري
	LK330322	LK 33300 2200	153	300	2200	244	2809	52,5	تحت الطلب	10 770		يشتري
	LK330324	LK 33300 2400	153	300	2400	244	3064	54,7	تحت الطلب	11 570		يشتري
	LK330326	LK 33300 2600	153	300	2600	244	3320	61,5	تحت الطلب	12 370		يشتري
	LK330328	LK 33300 2800	153	300	2800	244	3575	66	تحت الطلب	13 930		يشتري
	LK330330	LK 33300 3000	153	300	3000	244	3830	70,7	تحت الطلب	15 510		يشتري
	LK330504	LK 33500400	153	500	400	444	782	18,3	تحت الطلب	4 240		يشتري
	LK330505	LK 33500500	153	500	500	444	977	22,2	تحت الطلب	4 750		يشتري
	LK330506	LK 33500600	153	500	600	444	1172	26,1	تحت الطلب	5 260		يشتري
	LK330507	LK 33500700	153	500	700	444	1368	30	تحت الطلب	5 760		يشتري
	LK330508	LK 33500800	153	500	800	444	1563	33,9	تحت الطلب	6 280		يشتري
	LK330509	LK 33500900	153	500	900	444	1759	37,8	تحت الطلب	6 750		يشتري
	LK330510	1000 ليرة لبنانية	153	500	1000	444	1954	41,8	تحت الطلب	7 240		يشتري
	LK330511	LK 33500 1100	153	500	1100	444	2149	45,7	تحت الطلب	7 740		يشتري
	LK330512	LK 33500 1200	153	500	1200	444	2345	49,9	تحت الطلب	8 250		يشتري
	LK330513	LK 33500 1300	153	500	1300	444	2540	53,8	تحت الطلب	8 760		يشتري
	LK330514	LK 33500 1400	153	500	1400	444	2736	57,8	تحت الطلب	9 270		يشتري
	LK330515	LK 33500 1500	153	500	1500	444	2931	61,7	تحت الطلب	9 770		يشتري
	LK330516	LK 33500 1600	153	500	1600	444	3126	65,6	تحت الطلب	10 280		يشتري
	LK330517	LK 33500 1700	153	500	1700	444	3322	69,5	تحت الطلب	10 780		يشتري
	LK330518	LK 33500 1800	153	500	1800	444	3517	73,9	تحت الطلب	11 290		يشتري
	LK330519	LK 33500 1900	153	500	1900	444	3713	77,8	تحت الطلب	11 790		يشتري
	LK330520	LK 33500 2000	153	500	2000	444	3908	81,7	تحت الطلب	12 300		يشتري
	LK330522	LK 33500 2200	153	500	2200	444	4299	89,7	تحت الطلب	13 300		يشتري
	LK330524	LK 33500 2400	153	500	2400	444	4690	93,6	تحت الطلب	14 310		يشتري
	LK330526	LK 33500 2600	153	500	2600	444	5080	105,4	تحت الطلب	15 320		يشتري
	LK330528	LK 33500 2800	153	500	2800	444	5471	113,2	تحت الطلب	16 330		يشتري
	LK330530	LK 33500 3000	153	500	3000	444	5862	121,2	تحت الطلب	17 340		يشتري

جهاز وخصائص المبرد ثنائي المعدن

تحتوي المشعات ثنائية المعدن على هيكل مشترك - الجزء الداخلي ، المتصل بسائل التبريد ، مصنوع من الفولاذ ؛ الجزء الخارجي ، وهو المسؤول عن جودة نقل الحرارة ، مصنوع من الألومنيوم. يتيح لك توزيع المواد هذا تعظيم الصفات الإيجابية لكلا المعدنين ، وتحييد أوجه القصور فيها.

من الألومنيوم ، تلقى مشعات التدفئة ثنائية المعدن:

• القصور الذاتي الحراري العالي
• تبديد حرارة ممتاز
• استجابة سريعة لتنظيم درجة حرارة البطارية.

منح القلب الصلب للبطاريات الخصائص التالية:

• مقاومة قطرات الضغط ومطرقة الماء ؛
• مقاومة التأثيرات الكهروكيميائية ؛
• التساهل في جودة المبرد ؛
• متانة.

على عكس مشعات الألومنيوم. البطاريات ثنائية المعدن تتسامح تمامًا مع ظروف أنظمة التدفئة المركزية.

بالإضافة إلى هذه المزايا ، يمكن ذكر الخصائص الإيجابية التالية للبطاريات ثنائية المعدن:

• عتبة الضغط العالي - 30-40 جوًا ؛
• قوة عالية بأبعاد صغيرة ؛
• الكفاءة بسبب المقطع العرضي الصغير للقنوات ؛
• راحة التصميم ، والتي تسمح لك بإزالة الأقسام الفردية للجهاز بسرعة لإصلاحها ؛
• عدد الأقسام المحسوبة بسهولة المطلوبة للتدفئة عالية الجودة للغرفة.
• عمر خدمة طويل - يصل إلى 25 سنة ؛
• مظهر عصري وجذاب.

نصيحة: نظرًا لأن المبرد المقطعي الخارجي ثنائي المعدن لا يمكن تمييزه عمليًا عن الألومنيوم ، يمكنك فهم المبرد الموجود أمامك ، أولاً وقبل كل شيء ، من حيث الوزن. الجهاز ثنائي المعدن ذو النواة الفولاذية أثقل بكثير من نظيره المصنوع من الألومنيوم.

حساب عدد أقسام البطاريات ثنائية المعدن

كم عدد أقسام المبرد ثنائي المعدن يمكنه تسخين الغرفة بالكامل؟ يتطلب حساب المشعات ثنائية المعدن معرفة معلمتين:

• كم متر مربع هي مساحة الغرفة ؛
• قوة قسم واحد من الجهاز.

وفقًا لقوانين البناء ، يلزم توفير 100 واط تقريبًا من الطاقة لتسخين متر مربع واحد من مساحة المعيشة. من أجل معرفة الطاقة الكلية المطلوبة لتدفئة الغرفة. يتم ضرب قيمة المنطقة في 100. والنتيجة مقسومة على قوة قسم المبرد المختار.

سنكتشف عدد أقسام الجهاز التي ستكون مطلوبة لغرفة مساحتها 25 مترًا مربعًا. م.عند استخدام جهاز ثنائي المعدن ، قوة قسم واحد منه 170 واط.

1. 25 × 100 = 2500 واط - الطاقة المطلوبة.
2. 2500. 170 = 14.7 - تقريبًا إلى 15 - نحصل على العدد المطلوب من الأقسام.

بالنظر إلى حقيقة أن معلمات النظام قد تتغير بسبب تآكل المعدات أو انسدادها ، يمكن إضافة هامش 20٪. قد تكون هناك حاجة إلى المزيد من الأقسام لتدفئة شقة زاوية وغرفة بها عدد كبير من النوافذ وسقوف عالية. بالنسبة للمناطق ذات المناخ القاسي ، سيكون العدد المطلوب من الأقسام 1.5-2 مرة أكثر.

الأهمية! نظرًا لأن البطاريات التي تحتوي على أكثر من 10 أقسام لا يتم تسخينها بكفاءة ، فمن المستحسن تركيب عدة مشعات بأقسام أقل.

معلومات المعدات مشعات اللوح الفولاذي Lideya LK Type 33

المشعات ذات الألواح الفولاذية Lidea LK Type 33 هي مشعات بعمق 153 مم ، مع توصيل جانبي (أربعة وصلات جانبية في كل ركن من أركان الرادياتير بخيط داخلي G½) ، مع 3 ألواح ، و 3 مسخنات حرارية ، وشبكة وجدران جانبية ، مقدمة في ارتفاعات 300 ، 500 ، 600 ، 700 ملم وأطوال من 400 إلى 3000 ملم.

تطبيق مشعات Lideya LK نوع 33

تم تصميم المشعات Lideya LK Type 33 لتدفئة المباني السكنية والعامة والإدارية والصناعية بأنظمة تدفئة مغلقة متصلة بنظام الإمداد الحراري وفقًا لدائرة مستقلة وعدم وجود اتصال مجاني بين المبرد والجو في أجهزة التمدد ، مع المبرد درجة حرارة لا تزيد عن 120 درجة مئوية وحد أقصى للضغط التشغيلي يصل إلى 0.86 ميجا باسكال.

ميزات تقنية:

• سمك لوح لوح الرادياتير: 1.2 مم
• الملعب من مواسير المياه العمودية: 33 1/3 مم
• ضغط العمل: 8.6 بار
• ضغط الاختبار: 13 بار
• أقصى درجة حرارة: 120 درجة مئوية
• اللون: RAL 9016 أبيض نقي
• المعالجة السطحية: معالجة متعددة المراحل: التنظيف ، والفوسفات ، والغطس الأولي ، وطلاء مسحوق الإيبوكسي ، وإطلاق 210 درجة مئوية. يتوافق مع DIN 55900
• يتم تحديد الطاقة الحرارية لوضع درجة الحرارة 75/65/20 درجة مئوية

العلامات

تشتمل رموز المشعات Lideya LK Type 33 على رقمين ، يشير الأول منهما إلى نوع المبرد ، والثاني يشير إلى ارتفاع الرادياتير وعرضه.

على سبيل المثال ، سيتم تحديد المبرد Lidea LK Type 33 بارتفاع 300 وعرض 2200 مم: LK330322 ، حيث 03 يبلغ ارتفاعها 300 مم ، و 22 عرضًا 2200 مم.

ظروف التشغيل

• يتم تركيب مشعات Lideya LK Type 33 وفقًا لأحكام قوانين البناء الحالية ، ويتم تنفيذها بواسطة فريق تركيب متخصص
• المشعات المركبة Lidea LK Type 33 باستخدام الأقواس
• للحصول على الحمل الحراري الأمثل للهواء ، يوصى بحساب المسافات التالية أثناء التثبيت: مسافة 100-150 مم من الأرضية إلى الحافة السفلية لمشعات Lideya LK Type 33 ، و 100 مم من الحافة العلوية للرادياتير إلى المبرد عتبة النافذة
• للتشغيل الفعال لمشعات Lideya LK Type 33 ، يُنصح بإخراج الهواء من المجمع العلوي للجهاز مرة كل شهرين إلى ثلاثة أشهر باستخدام فتحة تهوية (صمام هواء). للقيام بذلك ، استخدم المفتاح لتدوير ساق الصمام بمقدار 90 درجة مئوية لمدة 10-15 ثانية حتى يتوقف الهواء عن التدفق ، ثم أعد ساق الصمام إلى مكانه الأصلي
• يتم تثبيت صمام الهواء حصريًا على منفذ التوصيل العلوي!
• يُمنع منعًا باتًا تصريف المبرد من المبرد Lideya LK Type 33 لفترة طويلة (في المجموع ، يُسمح بمغادرة الجهاز بدون ماء لمدة لا تزيد عن 15 يومًا خلال العام)
• في حالة تركيب المشعات Lideya LK Type 33 مع صنابير على المداخل - لتجنب المطرقة المائية ، لا يوصى بفتح الصنابير فجأة

السبيل

شهادة تقنية

توصيات للاستخدام

شهادة المطابقة

أبعاد البطارية

أبعاد الجهاز مهمة ، لأنه مع معلمات الطاقة اللازمة ، يجب أن تتناسب مع مكانة تحت النافذة. ما الأحجام التي يمكن أن تحتويها البطاريات ثنائية المعدن؟

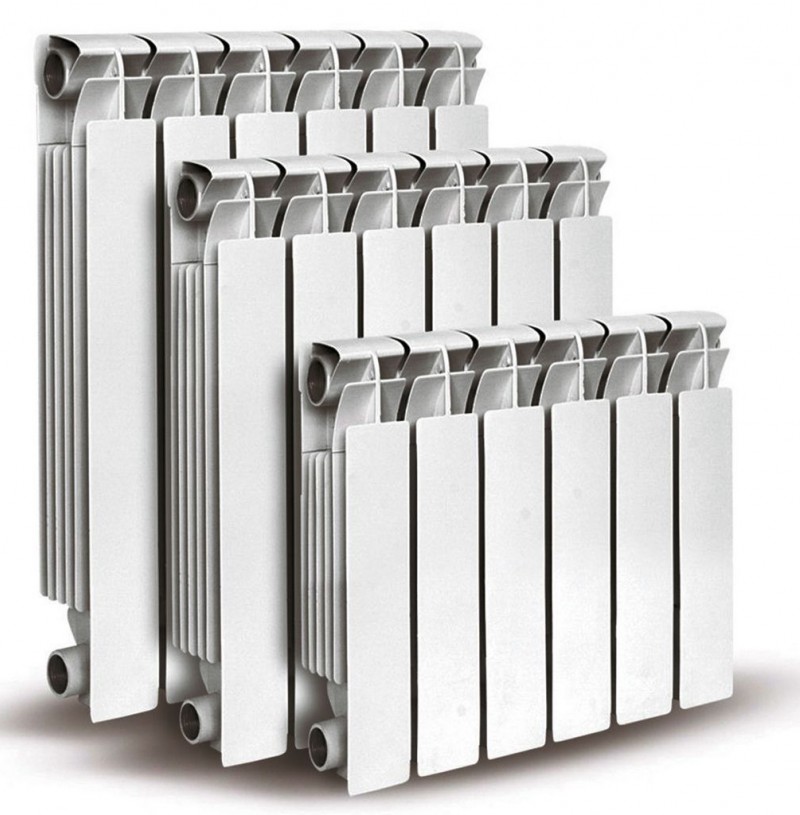

تتميز مشعات التسخين ثنائية المعدن بأبعاد ارتفاع قياسية. يحتوي الجهاز على علامة تشير إلى المسافة المركزية للجهاز - 200 أو 350 أو 500 ملم.

الأهمية! عند اختيار المبرد ، يجب أن يؤخذ في الاعتبار أن المسافة المركزية هي الفجوة بين فتحات مدخل ومخرج البطارية ، والتي لا تتوافق مع ارتفاع العلبة بالكامل. لمعرفة الارتفاع الحقيقي للجهاز ، تحتاج إلى إضافة 80 ملم إلى قيمة المسافة المركزية

الارتفاع الكلي للجهاز بعلامات مختلفة:

• بمناسبة 200 - الارتفاع الحقيقي 280 مم ؛
• 350 - ارتفاع الجهاز 430 مم ؛
• 500 - ارتفاع 580 مم.

يعتمد عرض جهاز التسخين على عدد الأقسام التي يتم حسابها بناءً على معلمات الغرفة وقوة قسم منفصل.

الانتباه! عند اختيار حجم المبرد ، لا تنسى أنه وفقًا للمعايير الفنية ، يجب تثبيت الجهاز على مسافة لا تقل عن 10 سم من حافة النافذة و 6 سم من الأرض.

موديلات الألمنيوم

توجد مشعات تسخين من الألومنيوم ذات أبعاد كبيرة أو صغيرة في الطول والطول. لكن الخيار الأكثر شيوعًا هو هذه البطاريات بمسافة مركزية تبلغ 350 و 500 ملم. ما يقرب من 80٪ من جميع موديلات الألمنيوم الموجودة في السوق لها هذا الارتفاع. ولكن في بعض الأحيان توجد مشعات بمسافة مركزية تتراوح من 20 إلى 80 سم معروضة للبيع.

في الآونة الأخيرة ، بدأ المصنعون في إنتاج نماذج شيقة للغاية من بطاريات الألومنيوم. بصريا ، أبعاد مشعات التدفئة من هذا الصنف صغيرة جدا. كل شيء عن ارتفاعهم المنخفض. ومع ذلك ، يمكن أن يكون طول هذه النماذج كبيرًا جدًا. إذا كنت ترغب في ذلك ، يمكنك العثور على مشعات ألمنيوم عمودية مثيرة للاهتمام للغاية في السوق اليوم. بالنسبة لمثل هذه النماذج ، يمكن أن يصل الارتفاع إلى 2-2.5 متر ، ويمكن أن يكون العرض ضئيلًا.

يمكن أن يكون عمق هذا النوع من المشعاعات ، مثل المشعات ثنائية المعدن ، 8 أو 10 سم ، وعرض قسم بطارية الألمنيوم في معظم الحالات 8 سم.
