ما هو حجم السلك المطلوب لـ 15 كيلو واط

أي سلك SIP يجب اختياره لربط منزل ريفي وقطعة أرض

كابل SIP هو موصل موثوق ومتعدد الاستخدامات للتيار الكهربائي ، والذي وجد مساحة واسعة من استخدامه المباشر. تكمن تعدد استخداماته في حقيقة أنه يمكن استخدامه بشكل فعال للغاية في مجموعة متنوعة من المواقف. كما أنها تتميز براحة حشيةها ومجموعة كبيرة من الموديلات. ولكن نظرًا لتنوعها الهائل ، لا يعرف الكثير من الناس أي سلك SIP يختارونه للإقامة الصيفية. المقال يتناول حل هذه القضية.

الغرض من كابل SIP

يمكن استخدام هذا النوع من خطوط الكابلات في شبكات ذات مجموعة متنوعة من الفولتية ، والتي يمكن أن تتراوح من 220 فولت إلى 20 كيلو فولت. الميزة الرئيسية لـ SIP هي بساطة التثبيت. لا يحتاج إلى تعزيز ، ويحافظ على شكله جيدًا ولا يتدلى حتى تحت وزنه. لذلك ، عند إجراء الخطوط الهوائية في الدولة ، من الأفضل استخدام كابل SIP. أيضًا ، يتميز هذا الإصدار من الموصل بعزل ممتاز ، مما يلغي إمكانية حدوث ماس كهربائي.

أنواع مختلفة من كبلات ونطاق SIP

اليوم ، في سوق الكهرباء المحلي ، يمكن للمشتري العثور على الأنواع التالية من كبلات SIP:

• SIP1. بناءً على استخدام العديد من النوى ، لا يتم عزل الكابل الصفري ؛
• SIP2. يوجد قلبان ، الكابل المحايد معزول ، يستخدم لوضع الخطوط العلوية. يمكن استخدامها كخطوط إمداد طاقة رئيسية بين المستوطنات. يمكن تطبيقه عمليا في أي ميزات مناخية. تحت تأثير درجات الحرارة المنخفضة ، لا تتشوه الطبقة العازلة. يقاوم درجات حرارة تصل إلى +900 درجة ؛
• SIP3. يعتمد عزل هذا النوع من الكابلات على استخدام البولي إيثيلين. يمكن استخدامها أيضًا في البيئات الباردة والساخنة ؛
• SIP4. لا يحتوي هذا التعديل للكابل على قلب ناقل. ميزة التصميم هي استخدام نوى أو أربعة. يتم استخدامه مباشرة للأسلاك في المنزل أو لتزويد المبنى نفسه بالكهرباء ؛
• SIP5. لديهم درجة عالية من الأمن ، وهناك عزل مزدوج. غالبا ما تستخدم لمد خطوط الكهرباء بين المدن.

كما ترى ، كل نوع من الكابلات له خصائصه الفنية والتشغيلية. اعتمادًا على ميزات الاستخدام ، بالإضافة إلى طريقة مد خط الكابل ، يمكنك أن تختار بنفسك الإصدار الأمثل من هذا الموصل العملي والموثوق للتيار الكهربائي. نأمل أن تعرف الآن أي سلك SIP تختاره للإقامة الصيفية.

تم إعداد المواد بدعم من شريكنا في غرفة التجارة "بالتيك كابيل"

حساب قواطع دوائر

يمكنك اختيار الآلات مع حساب الحمل الحالي أو المقطع العرضي للأسلاك.

حساب الآلة للتيار

نحسب الطاقة الإجمالية للأحمال على الجهاز. نضيف قوة كل مستهلكي الكهرباء ، وحسب الصيغة التالية:

نحصل على التيار المقنن للجهاز.

P هي القوة الإجمالية لجميع مستهلكي الكهرباء

U - الجهد الكهربائي

نقرب القيمة المحسوبة للتيار المستلم.

حساب الجهاز حسب المقطع العرضي للأسلاك

لتحديد الجهاز ، يمكنك استخدام الجدول 1. يتم تقليل التيار المحدد للمقطع العرضي للأسلاك إلى القيمة المنخفضة لتيار الجهاز لتقليل الحمل على الأسلاك.

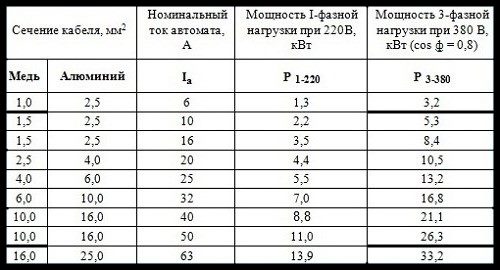

اختيار التيار المقنن وفقًا لقسم الكابلات. الجدول 1

بالنسبة للمآخذ ، تستهلك الماكينات تيارًا يبلغ 16 أمبير ، حيث تم تصميم المقابس لتيار يبلغ 16 أمبير ، لإضاءة أفضل خيار لجهاز 10 أمبير. إذا كنت لا تعرف المقطع العرضي للأسلاك الكهربائية ، فمن السهل حسابه باستخدام الصيغة:

S - قسم الأسلاك في مم²

د - قطر السلك بدون عازل بالمليمتر

الطريقة الثانية لحساب قاطع الدائرة هي الأفضل ، لأنها تحمي مخطط الأسلاك في الغرفة.

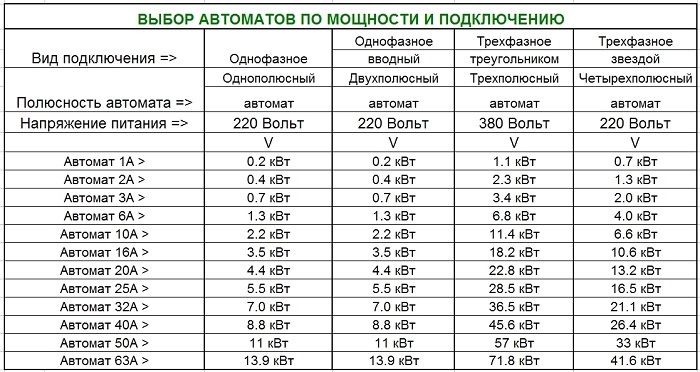

على الرسم البياني المبسط المحدد ، تتم الإشارة إلى التصنيفات الحالية للأوتوماتا على المقياس الأفقي ، وعلى المقياس الرأسي ، وقيمة الطاقة النشطة لمصدر طاقة أحادي الطور يبلغ 220 فولت ، وحساب جهد 380 فولت و / أو سوف يختلف مصدر الطاقة ثلاثي الطور بشكل كبير والرسم البياني المعطى للآخرين ، باستثناء 220 فولت ومصدر طاقة أحادي الطور ، السعة غير صالحة. . لتحديد آلة أوتوماتيكية مناسبة للطاقة المقدرة المحددة ، يكفي رسم خط أفقي من الطاقة المحددة على اليسار إلى التقاطع مع العمود الأخضر ، بالنظر إلى القاعدة التي يمكنك تحديد القيمة الاسمية للجهاز للقوة المحددة. يمكن تحديد خاصية الوقت الحالي المطلوب وعدد الأقطاب من خلال الانتقال من خلال الصورة إلى جدول التحديد الخاص بمنحنى الأوتوماتا C ، باعتبارها الخاصية الأكثر عالمية والأكثر استخدامًا.

ما هو حجم السلك المطلوب لـ 3 كيلو واط

ما هو حجم السلك المطلوب لـ 3 kW

في القسم خدمات أخرى للسؤال كيف يمكن تحديد المقطع العرضي للسلك لسخان المياه بقوة 3.5 كيلو واط؟ قدمه المؤلف Kochegar2 أفضل إجابة هي أن الكبل يتكون عادة من 2-4 خيوط. يتم تحديد المقطع العرضي (بتعبير أدق ، منطقة المقطع العرضي) للنواة من خلال قطرها. بناءً على الاعتبارات العملية ، عند نقاط القوة الحالية المنخفضة ، يتم أخذ المقطع العرضي للنواة النحاسية على الأقل 1 مم 2 والألومنيوم - 2 مم². في التيارات العالية بما فيه الكفاية ، يتم تحديد المقطع العرضي للسلك وفقًا للطاقة المتصلة.

ببساطة ، إذا كان لديك سخان ماء فوري بقدرة 3.5 كيلو وات ، فأنت بحاجة إلى توصيله بسلك مُقدر بـ 15.9 أمبير على الأقل ، وبالنسبة للسلك النحاسي ، يجب ألا يقل المقطع العرضي عن 2.5 مم².

بالنسبة لأسلاك الألمنيوم ، يجب أن يكون المقطع العرضي خطوة أعلى ، حيث أن موصليةها حوالي 62٪ من موصلية الأسلاك النحاسية. على سبيل المثال ، إذا كانت هناك حاجة ، وفقًا لحسابات النحاس ، إلى مقطع عرضي يبلغ 2.5 متر مكعب ؛ 2 ، 4 مم 2 يجب أن تؤخذ للألمنيوم ، ولكن إذا كانت هناك حاجة إلى 4 مم 2 للنحاس ، فإن 6 مم 2 للألمنيوم ، إلخ.

بشكل عام ، من الأفضل اختيار مقطع عرضي أكبر من ذلك وفقًا للحسابات - ماذا لو كنت بحاجة إلى توصيل شيء آخر؟ بالإضافة إلى ذلك ، من الضروري التحقق مما إذا كان حجم السلك يتوافق مع الحد الأقصى للحمل الفعلي ، وكذلك مع تيار الصمامات الواقية أو قاطع الدائرة ، والتي توجد عادةً بالقرب من العداد.

تعال الى هنا

الرد من 22 ردود
مهلا! فيما يلي مجموعة مختارة من الموضوعات مع إجابات على سؤالك: كيف تحدد حجم السلك الذي يجب أن يكون عليه لسخان المياه 3.5 كيلو وات؟
ما هي تسمية لوضع آلة ذات 4 أقطاب على مقبس 380V؟
أخبرني عن محول لحام بقوة 5.5 كيلو واط أي سلك تمديد على الملف للاختيار ، مع أي قسم؟ العلامات: التكنولوجيا
ما هو قسم الكابل المطلوب لـ 6 kW EVN. لكابل نحاسي 380 فولت.
نحن نعرف قسم السلك والفولت ، كيف نحسب كم واط يمكن أن يتحمله السلك؟ على سبيل المثال ، مقطع عرضي 0.75 ، علامات 12 فولت: ديدوفسك من ذوي الخبرة

رد من كوشك

خذ 6 * 3 فلن تخطئ

إجابة من Ѐuslan Globazh

تأخذ بهامش أكثر من 20 أ

رد من Ololosha

حسنًا ، ضع في اعتبارك للطالب الطاقة مقسومة على الجهد ، نحصل على القوة الحالية 15.9 أمبير بجهد 220 فولت ، ثم 4 مم * 2 ، أعتقد أن هذا كافٍ ، لأنه فجأة سيكون هناك تداخل قصير المدى

رد من Bosston

لمدة 4 كيلوواط ، نأخذ مقطعًا عرضيًا من قلب نحاسي بحجم 4 مم مربع ، والتيار المقدر لجهاز الحماية هو 31.5 أمبير.

ويمكنك أيضًا تحديد وفقًا لجدول تيارات الحماية المقدرة والمقطع العرضي لأسلاك الإمداد

رد من اليشا

من السهل جدًا تحديد :) - 3 * 2.5

بالمناسبة لا تنسى ان سخان الماء يجب ان يكون موصول بمقبس مؤرض اي في المنفذ من الغسالة (إن وجد :)) ، إذا لم يكن كذلك ، فقم بشراء آلة 16 أمبير (انظر كيف تبدو بجوار العداد) ومقبس مقاوم للماء مع أرضي واستدعاء كهربائي - سيقوم بتوصيل كل شيء.

الرد من 2 ردود
مهلا! فيما يلي بعض المواضيع الأخرى ذات الإجابات ذات الصلة:
يوجد في الحمام غلاية وغسالة ، سلك نحاسي 2.5 مم ، وهناك آلة 16A على الدرع.هل يجب علي تغيير العلامات إلى 25 أ: مناطق المركبات في فان
هل يتحمل VVG 4x16 حمولة تصل إلى 50 كيلو واط؟ أو تحتاج إلى التقاط كابل VVG 4x25 ؟؟؟ العلامات: تقنية إنتاج الكابلات
من يستطيع أن يعرف من الكهربائيين المطلعين كيف يتم توصيل الكبل بالعداد في خروتشوف ؟! العلامات: تقنية خروتشوف
ما هو التيار والفولتية في المقابس الروسية العادية؟ العلامات: التكنولوجيا

https://youtube.com/watch؟v=0o9x-5mPCuY

كيفية اختيار سلك SIP. اختيار السلك المناسب المعزول ذاتي الدعم

الأسلاك ذاتية الدعم هي الحل الأمثل لشبكات الجهد العالي والمنخفض.

ترتبط شعبية هذا النوع من الكابلات بسهولة التركيب والراحة وسلامة التشغيل والحد الأدنى من الانقطاعات في إمداد الكهرباء بسبب حالات الطوارئ.

قبل اختيار كبل العلامة التجارية SIP ، يجب أن تقرر ما هي الأغراض المطلوبة وفي أي ظروف سيتم استخدامها.

ما هي أنواع الأسلاك الموجودة

يستخدم Sip -1 و Sip -2 بشكل أساسي لخطوط النقل الرئيسية أو فروعها بجهد 0.6-1 كيلو فولت ؛

يستخدم Sip - 3 أيضًا لخطوط الهواء ، ولكنه مصمم لأحمال أعلى بكثير - 10-35 كيلو فولت ؛

لا يحتوي SIP - 4 على نواة ناقل ، يتم وضعه بشكل أساسي على طول جدران المباني والهياكل ، ومنطقة استخدامه الرئيسية هي فروع من الطرق السريعة لتزويد الكهرباء للمستهلكين النهائيين.

كيف تختار القسم؟

يجب أن يتوافق المقطع العرضي للسلك قدر الإمكان مع قوة الحمل المتصل. تتمتع الأسلاك الرفيعة جدًا بمقاومة أعلى ، على التوالي ، ستصبح ساخنة للغاية ، مما يؤدي إلى خسائر كبيرة في الطاقة أثناء النقل ، ويمكن أيضًا أن تكون سببًا لتدمير العزل وقصر الدائرة وحتى نشوب حريق.

كيف تختار الصحيح؟ ستساعد المستندات والجداول التنظيمية التي تشير إلى الجهد والقوة الحالية لأنواع مختلفة من SIP في تحديد كبل بالخصائص اللازمة للمستهلك.

السمة الرئيسية لاختيار السلك هي قوة التيار الذي يمكن أن يمر من خلاله.

بالنسبة للأقسام المختلفة ، يختلف هذا المؤشر:

• 16 مم 2 - 100 أ ؛
• 25 مم 2 - 130 أ ؛
• 35 مم 2 - 160 أ ؛
• 50 مم 2 - 195 أ ؛
• 70 مم 2 - 240 أ ؛
• 95 مم 2 - 300 أ ؛
• 120 مم 2 - 340 أ ؛
• 150 مم 2 - 380 أ ؛
• 185 مم 2 - 436 أ ؛
• 240 مم 2 - 515 أ ؛

بالتناسب مع الزيادة في مساحة المقطع العرضي ، تتغير أيضًا القوة الحالية القصوى المسموح بها للحمل الذي تم تصميم هذا السلك منه. بالإضافة إلى ذلك ، يمكن أن تتحمل الأسلاك ذات الأقسام المختلفة شدة ومدة تسخين مختلفة أثناء التشغيل.

إذا كانت المهمة هي توصيل الكهرباء للمنزل باستخدام نسر ، فمن المهم اختيار الخيار الصحيح. عادةً ما يكون السلك بحد أدنى للمقطع العرضي 16 مم 2 أكثر من كافٍ

ببساطة لا يتم إنتاج كبل ذي مقطع عرضي أصغر ، ولا يلزم استخدام كابل أكبر لاستهلاك الطاقة المحلي.

في شبكة إمدادات الطاقة المنزلية القياسية ، لا توجد أحمال زائدة كبيرة ، ولا تتجاوز درجة الحرارة المحيطة - 50 - + 60 درجة.

اختيار عزل الأسلاك

بالإضافة إلى خصائص النوى الموصلة والحاملة ، يجدر الانتباه إلى عزل الأسلاك ، وبصورة أدق ، لمواد تصنيعها. بالنسبة للمناطق ذات الكثافة العالية من الأشعة فوق البنفسجية ، يوصى بعزل البولي إيثيلين المثبت بالضوء.

إذا كان هناك خطر حدوث تسخين خارجي كبير أثناء التشغيل ، فيجب تفضيل العزل غير القابل للاحتراق. إذا كان من الممكن حدوث تغيرات مفاجئة كبيرة في درجة الحرارة ، فهناك خطر من التصاق الثلج أو الجليد في الأسلاك ، وفي مثل هذه الظروف ، ستكون الأسلاك ذات العزل الحراري البلاستيكي هي الأكثر متانة وتعمل بشكل صحيح.

بالنسبة للمناطق التي تزداد فيها كثافة الأشعة فوق البنفسجية ، يوصى بالعزل المصنوع من البولي إيثيلين المثبت بالضوء. إذا كان هناك خطر حدوث تسخين خارجي كبير أثناء التشغيل ، فيجب تفضيل العزل غير القابل للاحتراق.إذا كان من الممكن حدوث تغيرات مفاجئة كبيرة في درجة الحرارة ، فهناك خطر من التصاق الثلج أو الجليد في الأسلاك ، وفي مثل هذه الظروف ستكون الأسلاك ذات العزل الحراري البلاستيكي هي الأكثر متانة وتعمل بشكل صحيح.

عند التشغيل في ظروف رطوبة عالية ، يفضل استخدام أسلاك محكمة الغلق.

الإنتاج والبيع

هناك الكثير من مصنعي الكابلات ، والأمر متروك للمستهلك ليقرر أي سلك يختار على وجه التحديد من جميع الأصناف. بالنسبة للجودة ، لا يمكن القول أن أيًا من الشركات المصنعة المحلية أو الأجنبية الرئيسية أعلى أو أقل بشكل ملحوظ في هذا المؤشر.

يتم تقديم جميع متطلبات أسلاك SIP في GOST المقابل ، وإذا كانت منتجات مؤسسة معينة لا تتوافق معها ، فلن تدخل السوق ببساطة.

بشكل مباشر ، تقوم الشركة المصنعة بشكل أساسي ببيع الكابلات بالجملة ؛ بالنسبة للأحجام الصغيرة ، سيتعين عليك اللجوء إلى خدمات التجار أو الوسطاء. والشركات اللائقة مستعدة دائمًا لتقديم الوثائق التي تؤكد تعاونها مع جهة تصنيع معينة ، وكذلك تشير إلى جودة البضائع.

اختيار كابل الأسلاك الكهربائية في الشقة

بالنسبة للأسلاك المنزلية ، يتم اختيار كبل ثلاثي النواة ، ويذهب موصل واحد إلى الأرض. اللب هو الجزء الحامل للتيار من السلك ، ويمكن أن يكون أحاديًا أو متعدد الأسلاك. تحتوي النوى على أقسام قياسية ، مغطاة ببوليمر عازل أو غلاف مطاطي ، وأحيانًا مع جديلة قطنية واقية في الأعلى. خيوط الأسلاك مصنوعة من النحاس أو الألومنيوم أو الفولاذ.

أفضل خيار للأسلاك الكهربائية الجديدة في الشقة هو الأسلاك النحاسية. إنه أكثر موثوقية ، وأكثر متانة ، والأداء الكهربائي للنحاس أفضل من أداء الألومنيوم.

بالنسبة للعلامة التجارية للكابل ، فإن الكبل الأكثر استخدامًا هو VVG و VVGng - أسلاك نحاسية مسطحة الشكل ، في عزل مزدوج PVC (تشير "ng" إلى عزل الأسلاك غير القابلة للاحتراق). مصمم للأسلاك داخل المباني ، في الهواء الطلق في الأرض عند وضع الأنابيب ، ويعمل في درجة حرارة محيطة من -50 إلى +50 درجة مئوية. عمر الخدمة يصل إلى 30 سنة. متوفر في كبلات ثنائية و 3 و 4 أسلاك مع مقطع عرضي أساسي من 1.5 إلى 35.0 مم 2

(يرجى ملاحظة أنه مع التعيين AVVG ، تكون النوى الموجودة في السلك من الألومنيوم.)

مماثل للكابل الروسي VVG - NYM ، الشكل الدائري ، مع الموصلات النحاسية والعزل غير القابل للاحتراق ، يتوافق مع المعيار الألماني VDE 0250. الخصائص التقنية والنطاق متماثلان تقريبًا. يتوفر الكبل في 2 و 3 و 4 أسلاك مع مقطع عرضي أساسي من 1.5 إلى 4.0 مم 2.

من الأنسب وضع كابل دائري عبر الجدران - يتم حفر ثقوب أكبر قليلاً من قطر الكابل. بالنسبة للأسلاك الداخلية ، يعتبر الكبل المسطح VVG أكثر ملاءمة.

لا غنى عن أسلاك الألمنيوم خفيفة الوزن ورخيصة لوضع الأسلاك الكهربائية العلوية ، مع التوصيل المناسب لها عمر خدمة طويل ، لأن الألمنيوم لا يتأكسد تقريبًا. يمكن العثور على أسلاك الألمنيوم أثناء الإصلاحات في المنازل القديمة. عندما يكون مطلوبًا لتوصيل أجهزة إضافية كثيفة الاستهلاك للطاقة ، يتم تحديد قدرة أسلاك الألمنيوم على تحمل حمولة كبيرة من خلال المقطع العرضي أو قطر نوى الأسلاك (انظر الجدول).

تكون أحمال التيار المسموح بها على المدى الطويل على أسلاك الألمنيوم أقل بعدة مرات من استخدام الأسلاك والكابلات النحاسية من نفس المقطع العرضي.

تحديد سعة تحميل الأسلاك الكهربائية من أسلاك الألمنيوم

قطر السلك ، مم
1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5	5,6	6,2
قسم الأسلاك ، مم 2
2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	16,0	25,0	30,0
الأعلى. الحالي في تابع. تحميل ، أ
14	16	18	21	24	26	31	38	55	65	75
الأعلى. قدرة الحمل ، واط (BA)
3000	3500	4000	4600	5300	5700	6800	8400	12000	14000	16000

أعمال التركيبات الكهربائية. الأسلاك والكابلات والأدوات

قبل الحديث عن قواعد تركيب الخطوط الداخلية (مجموعات) لأسلاك المنزل ، يجدر بنا فهم أنواع الأسلاك والغرض منها.

السلك الكهربائي هو موصل معزول أو غير معزول للتيار الكهربائي ، ويتكون من سلك واحد أو أكثر (غالبًا من النحاس أو الألومنيوم).

سلك التركيب هو سلك كهربائي معزول للتركيبات الكهربائية والأسلاك المخفية أو المفتوحة.

كبل كهربائي - عدة أسلاك كهربائية معزولة محاطة بغلاف واقي مشترك ، وأحيانًا فوقه بغطاء واقي - شريط لولبي فولاذي (خرطوم معدني) أو جديلة معدنية.

السلك الكهربائي هو كبل مرن مزود بموصلات مرنة متعددة الأسلاك ، وهو مصمم لتوصيل الأجهزة الكهربائية بالشبكة من خلال المقابس.

لا يجوز استخدام الأسلاك العارية إلا للخطوط العلوية.

يجب تحديد المقطع العرضي للسلك اعتمادًا على التيار المار فيه (أو استهلاك الطاقة).

بالنسبة للأسلاك النحاسية ، يصل الحمل الحالي المسموح به إلى 8 أمبير لكل مليمتر مربع من المقطع العرضي ، ولأسلاك الألومنيوم - حتى 6 أمبير.

كم كيلووات يمكن أن تصمد أمام SIP

بالنظر إلى بساطة الإنترنت للتركيبات الكهربائية ، وجدت موضوعًا في أحد المنتديات مع مناقشة "ما إذا كان بإمكان رشفة الرشاشة 4x16 15 كيلوواط الصمود أمامها." السؤال الذي يطرح نفسه لأنه تم تخصيص 15 كيلوواط 380 فولت لتوصيل منزل خاص. حسنًا ، يتساءل الناس عما إذا كان وضع 16 مربعًا على فرع من الخط العلوي غير كافٍ؟ لقد بحثت في PUE ، لكن لسبب ما لم أجد أي شيء حول موضوع قوة SIP.

لا يوجد سوى لوحة 1.3.29 "التيار المستمر المسموح به للأسلاك العارية وفقًا لـ GOST 839-80." ويظهر أن أقصى تيار مسموح به لمقطع عرضي 16 كيلو فولت. مم. نوع السلك AC ، AKS ، ASK في الهواء الطلق هو 111 أمبير. حسنًا ، على الأقل شيء لتبدأ به.

كم كيلووات يمكنه تحمل SIP 4x16؟

ولكن هناك GOST 31943-2012 "الأسلاك المعزولة والمحمية ذاتية الدعم لخطوط الطاقة العلوية". في نهاية الضيف ، في الفقرة 10 من دليل التعليمات ، توجد علامة

كم كيلووات يمكن أن تصمد أمام المسبار - الجدول:

SIP 4x16	62 كيلو واط	22 كيلو واط
SIP 4x25	80 كيلو واط	29 كيلو واط
SIP 4x35	99 كيلو واط	35 كيلو واط
SIP 4x50	121 كيلو واط	43 كيلو واط
SIP 4x70	149 كيلو واط	53 كيلو واط
SIP 4x95	186 كيلو واط	66 كيلو واط
SIP 4x120	211 كيلو واط	75 كيلو واط
SIP 4x150	236 كيلو واط	84 كيلو واط
SIP 4x185	270 كيلو واط	96 كيلو واط
SIP 4x240	320 كيلو واط	113 كيلو واط

طريقة الحساب (التحديث من 19.02.2018)

نأخذ اللوح 10 ومنه نجد أن عرق النسر الواحد 16 ملم مربع. يقاوم - 100 أمبير. بعد ذلك ، نأخذ معادلات الحساب التالية:

للحمل أحادي الطور 220 فولت P = U * I.

للحمل ثلاثي الأطوار 380V P = (I1 + I2 + I3) \ 3 * cos φ * 1.732 * 0.38

تحديث بتاريخ 02/19/2018 بالنسبة لحساب الطاقة لحمولة ثلاثية الطور ، من الضروري أن نفهم أن الكثير يعتمد على نوع المستهلكين (بتعبير أدق ، ما هو نوع الحمل الذي يقدمونه نشطًا أو متفاعلًا ، فهذا يعتمد على ما يجب استبدال cos في الصيغة ، في هذه الحالة للحسابات تساوي 0.95)

أعزائي زوار الموقع ، وربما لم ألاحظ تعليقاتكم الحادة ، ولكن الصحيحة تقنيًا على المقالة إذا اتصل بي شخص اليوم بسؤال: "ما نوع النسر الذي أحتاجه تحت 120 كيلو واط؟". وفقًا للوحة ، يعد SIP ذو المقطع العرضي 50 مم مربعًا مثاليًا بالنسبة له. حتى إذا أغفلنا حقيقة أن طول الخط يؤثر على انخفاض الجهد (يبلغ 150 مترًا) ، فلا تنسَ أن الحمل على المراحل يمكن أن يختلف ، كما يتضح من الصيغة - متوسط ​​القيمة للمراحل الثلاثة تؤخذ هناك. هنا تحتاج فقط إلى فهم أن تيار الطور يمكن أن يتجاوز القيم القصوى المسموح بها لقسم سلك معين.

لذلك ، إذا كانت قيمة الحمولة التي تحتاجها أقرب من 10٪ من الجدول ، فيجب عليك اختيار قسم أكبر من النسر من القائمة. اسمحوا لي أن أشرح بمثال 120 كيلو واط. وفقًا للجدول ، بالنسبة لهذا الحمل ثلاثي الطور ، يعد SIP ذو المقطع العرضي لموصلات 50 مم مناسبًا ، لكن هذا أقل من 10٪. أي 121 كيلو واط * 0.9 = 109 كيلو واط. وفقًا لذلك ، تحتاج إلى اختيار SIP 3x70 + 1x54.6.

في بداية الموضوع ، تم طرح السؤال: "هل تصمد رشفة 4x16 15kW"؟ لذلك ، بالنسبة لمنزل خاص ، نضرب 220Vx100A = 22kW بالطور. لكن لا تنس أن لدينا ثلاث مراحل. وهذا بالفعل إجمالي 66 كيلووات لمبنى سكني. ما هو الهامش 4 أضعاف بالنسبة للشروط الفنية الصادرة.

اختيار قسم الكابل حسب القوة الحالية

سيساعدك الجدول التالي في حساب المقطع العرضي للكابل النحاسي حسب القوة الحالية:

على سبيل المثال ، مع الأسلاك المغلقة ، لتوصيل الأجهزة بقوة تيار إجمالية تبلغ 17.5 أ ، يلزم وجود سلك به مقطع عرضي لا يقل عن 2 مم 2.

عند حساب المقطع العرضي لسلك بالقوة الحالية ، لا يهم ما إذا كان التيار المتردد أو التيار المستمر ، وكذلك حجم وتواتر تغيرات الجهد في الأسلاك.

لمزيد من الحسابات الدقيقة للمقاطع العرضية لنوى الكابلات والأسلاك من حيث الطاقة وقوة التيار ، يتم أخذ كل عامل في الاعتبار - طريقة مد الأسلاك الكهربائية ، الطول ، نوع العزل ، إلخ.يتم تنظيم كل هذه المؤشرات بواسطة قواعد التركيب الكهربائي (PES).

بشكل عام ، يجب أن تفي الأسلاك الكهربائية في الشقة بالضرورة بمتطلبات السلامة والموثوقية والكفاءة. الكهرباء أمر خطير للغاية. وإذا لم تكن واثقًا من خبرتك ومعرفتك ، فإن أفضل حل هو اللجوء إلى خدمات المتخصصين.

يتصل! +7 (343) 219-22-56

Energomodul LLC

* جدول استهلاك الطاقة والتيار للأجهزة الكهربائية المنزلية بجهد إمداد 220 فولت

الأجهزة المنزلية	استهلاك الطاقة حسب طراز الجهاز الكهربائي ، كيلوواط (BA)	التيار المستهلك ، أ	ملحوظة
مصباح وهاج	0,06 – 0,25	0,3 – 1,2
غلاية كهربائية	1,0 – 2,0	5 – 9	وقت التشغيل المستمر يصل إلى 5 دقائق
فرن كهربائي	1,0 – 6,0	5 – 60	أعلى من 2 كيلوفولت ، يلزم توصيل أسلاك منفصلة
الميكروويف	1,5 – 2,2	7 – 10	أثناء التشغيل ، يتم استهلاك الحد الأقصى من التيار بشكل متقطع
مفرمة لحم كهربائية	1,5 – 2,2	7 – 10	أثناء التشغيل ، اعتمادًا على الحمل ، يختلف التيار المستهلك
محمصة	0,5 – 1,5	2 – 7
مطحنة القهوة	0,5 – 1,5	2 – 8	أثناء التشغيل ، اعتمادًا على الحمل ، يختلف التيار المستهلك
صانع القهوة	0,5 – 1,5	2 – 8
فرن كهربائي	1,0 – 2,0	5 – 9	أثناء التشغيل ، يتم استهلاك الحد الأقصى من التيار بشكل متقطع
غسالة صحون	1,0 – 2,0	5 – 9	يتم استهلاك أقصى تيار من لحظة التبديل حتى يتم تسخين الماء
غسالة	1,2 – 2,0	6 – 9	يتم استهلاك أقصى تيار من لحظة التبديل حتى يتم تسخين الماء
حديد	1,2 – 2,0	6 – 9	أثناء التشغيل ، يتم استهلاك الحد الأقصى من التيار بشكل متقطع
مكنسة كهربائية	0,8 – 2,0	4 – 9	أثناء التشغيل ، اعتمادًا على الحمل ، يختلف التيار المستهلك
كمبيوتر سطح المكتب	0,3 – 0,8	1 – 3	أثناء التشغيل ، يتم استهلاك الحد الأقصى من التيار بشكل متقطع
أدوات كهربائية (مثقاب ، بانوراما ، إلخ.)	0,5 – 2,5	2 – 13	أثناء التشغيل ، اعتمادًا على الحمل ، يختلف التيار المستهلك

أي آلة 15 كيلو واط 3 مراحل

ليس من السهل أن تكون مالكًا أو مالكًا لأماكن غير سكنية. تظهر مجموعة كبيرة من المشكلات على الفور ، والتي يصعب حلها بمفردها في بعض الأحيان. واحدة من هذه المهام العالمية هي امدادات الطاقة. سيعتمد التشغيل الإضافي للمباني بشكل مباشر على حل هذه المشكلة.

قبل الشروع في تنفيذ الاتصال التكنولوجي ، يجدر تحديد الأجهزة التي سيتم توصيلها بالشبكة الكهربائية ، وكذلك عدد مرات تشغيلها ومدة تشغيلها. ستشكل جميع أجهزة استقبال الطاقة الحمل الإجمالي للشبكة ، والتي يمكن أن تتناسب قيمتها مع قيمة الطاقة المسموح بها ، وتتجاوز هذه القيمة.

من أجل ضمان سلامة منشأتك من حيث تشغيل أجهزة استقبال الطاقة ، يجب عليك تثبيت آلة مناسبة. يعد اختيار الخيار الصحيح أمرًا صعبًا للغاية ، حيث توجد العديد من الأسئلة ذات الصلة. على سبيل المثال ، ما الجهاز الذي يجب وضعه على 15 كيلو واط؟ بالنسبة إلى 15 كيلوواط 3 مراحل ، ما عدد الأمبيرات التي يجب أن تكون عليها الآلة عند إدخال التركيبات الكهربائية؟ بادئ ذي بدء ، يجب القول أن آلة بقدرة 15 كيلوواط في 3 مراحل تستهلك جهد 380 فولت. لذلك ، تتطلب الآلة بقدرة 15 كيلو وات آلة تمهيدية 25 أمبير. كيف تلبي كل هذه المتطلبات؟ دعونا نفهم ذلك.

مقطع عرضي من الأسلاك بأسلاك مغلقة ومفتوحة

نقطة أخرى هي نوع الأسلاك التي تخطط لاستخدامها. يتم تركيب الأسلاك المفتوحة على الأسطح أو في الأنابيب المثبتة في الأعلى. يتم وضع الأسلاك الكهربائية المخفية في فراغات الأسقف ، في القنوات أو الأخاديد المقطوعة في الجدران ، في العزل والأنابيب الفولاذية داخل العناصر الهيكلية.

مع الأسلاك المغلقة ، تكون متطلبات المقطع العرضي للكابل أعلى إلى حد ما من الأسلاك المفتوحة ، لأنه بدون وصول الهواء ، يسخن الكبل أكثر تحت الحمل.

معرفة التيار المقدر ونوع الكبل والأسلاك ، يمكنك المتابعة إلى حساب المقطع العرضي للأسلاك. يتم أخذ معلمتين في الاعتبار: الحمل الحالي المستمر المسموح به وفقدان الجهد في الأسلاك التي تربط المستهلك بالمصدر الحالي. كلما زاد طول السلك ، زادت الخسارة التي يتكبدها في الإنتاجية (ثم يزداد قطر المقطع العرضي للنواة الحاملة للتيار).

بالنسبة للغرف أو الأجهزة الفردية التي لا تتطلب طاقة عالية ، يمكن تجاهل المؤشر الثاني (ستكون خسائر الجهد صغيرة جدًا).

معلمات حساب الآلي

يحمي كل قاطع دائرة في المقام الأول الأسلاك المتصلة بعده. يتم إجراء الحسابات الرئيسية لهذه الأجهزة وفقًا لتيار الحمل المقنن. يتم إجراء حسابات الطاقة عندما يتم تصميم الطول الكامل للسلك للحمل ، وفقًا للتيار المقنن.

يعتمد الاختيار النهائي للتيار المقنن للجهاز على قسم السلك. عندها فقط يمكن حساب الحمولة. يجب أن يكون الحد الأقصى للتيار المسموح به لسلك به مقطع عرضي معين أكبر من التيار المقدر الموضح على الجهاز. وبالتالي ، عند اختيار جهاز الحماية ، يتم استخدام الحد الأدنى من المقطع العرضي للسلك الموجود في الشبكة الكهربائية.

عندما يكون لدى المستهلكين سؤال حول الجهاز الذي يجب تثبيته بقدرة 15 كيلو وات ، يأخذ الجدول أيضًا في الاعتبار شبكة كهربائية ثلاثية الطور. هناك طريقة لمثل هذه الحسابات. في هذه الحالات ، يتم تحديد الطاقة المقدرة لآلة ثلاثية الطور على أنها مجموع قوى جميع الأجهزة الكهربائية المخطط توصيلها من خلال قاطع الدائرة.

على سبيل المثال ، إذا كان حمل كل مرحلة من المراحل الثلاث هو 5 كيلو واط ، فإن قيمة تيار التشغيل يتم تحديدها بضرب مجموع قوى جميع المراحل بمعامل 1.52. وبالتالي ، اتضح أن 5x3x1.52 = 22.8 أمبير. يجب أن يتجاوز التيار المقدر للآلة تيار التشغيل. في هذا الصدد ، سيكون الجهاز الوقائي ذو التصنيف 25 أ هو الأنسب.أكثر تصنيفات الآلات شيوعًا هي 6 و 10 و 16 و 20 و 25 و 32 و 40 و 50 و 63 و 80 و 100 أمبير. في الوقت نفسه ، يتم تحديد امتثال نوى الكابلات للأحمال المعلنة.

يمكن استخدام هذه التقنية فقط في الحالات التي يكون فيها الحمل هو نفسه لجميع المراحل الثلاث. إذا كانت إحدى المراحل تستهلك طاقة أكثر من جميع المراحل الأخرى ، فسيتم حساب تصنيف قاطع الدائرة من قوة هذه المرحلة المعينة. في هذه الحالة ، يتم استخدام قيمة الطاقة القصوى فقط ، مضروبة في عامل 4.55. تسمح لك هذه الحسابات باختيار الجهاز ليس فقط وفقًا للجدول ، ولكن أيضًا وفقًا لأدق البيانات التي تم الحصول عليها.

عند تصميم الشبكة الكهربائية لمنزل جديد ، من أجل توصيل أجهزة قوية جديدة ، في عملية ترقية اللوحة الكهربائية ، من الضروري اختيار قاطع الدائرة الكهربائية لضمان السلامة الكهربائية الموثوقة.

يتجاهل بعض المستخدمين هذه المهمة ، وقد لا يترددون في توصيل أي جهاز موجود ، إذا كان يعمل فقط ، أو عند الاختيار ، يسترشدون بالمعايير التالية: أرخص ، بحيث لا يضرب بشدة ، أو أكثر قوة ، بحيث لا يتم إخراجها مرة أخرى.

في كثير من الأحيان ، يؤدي هذا الإهمال والجهل بالقواعد الأولية لاختيار تصنيف جهاز الأمان إلى عواقب وخيمة. ستقدم هذه المقالة المعايير الرئيسية لحماية الأسلاك الكهربائية من الحمل الزائد والقصير ، حتى نتمكن من اختيار قاطع الدائرة المناسب وفقًا لاستهلاك الطاقة للكهرباء.

إجابات الخبراء

فاسيلي زيلينكوف:

وما هو التوتر؟ هذا يعتمد عليه ، على سبيل المثال ، غلاية 2000 وات التي يتم تشغيل السلك بها وبادئ التشغيل عند ZAZ 0.78kw ، وستكون هناك أسلاك THICKER.

يفجيني:

تكفي 220-10 مربعات ، يجب أن تكون 380-4 كافية (لكل قلب)

سيريوجا سريبني:

10 مم 2 نحاس ، أسلاك مفتوحة 220 فولت. إذا أغلقت 16 مم 2.

فيتالي بيتروف:

إذا كان المحرك ثلاثي الأطوار 380V ، فإن الكبل النحاسي رباعي النواة يكون 6 مم مربع (كل قلب).

الكسندر زاتسارينني:

أي نوع من الحمل: أحادي الطور أم ثلاث مراحل؟ ما هي النوى الكابل: الألومنيوم أو النحاس؟ كيف سيتم وضع الكبل: على طول الهياكل ، في الأرض ، في الأنبوب أم كيف؟

مارينا جيفاغا:

الكسندر يه:

من المفارقات أن "يعرف" كل كهربائي أن تيارًا واحدًا يتبع المسار الأقل مقاومة. 2 يجب أن تكون مقاومة الأرض 4 أوم. 3 السلك يحمل 10 أمبير لكل مربع. -

ينبع المفهوم الخاطئ حول "أمبير لكل مربع" من حقيقة أن معظم كهربائيين على دراية بأسلاك الشقق فقط حيث يتراوح المقطع العرضي من 2.5 مم 2 إلى 6 مم 2 واستخدام "أمبير لكل مربع" في هذه الحالة لا يعطي أخطاء جسيمة.

ولكن إذا استخدمنا جداول من PUE لتحديد ذلك ، فإننا نرى ذلك

أن التيار طويل المدى المسموح به للسلك من حيث "أمبير لكل مربع" يتغير للنحاس من 15 أ / مم 2 لقسم 1 مم 2 ، إلى أقل من 2 أ / مم 2 للمقاطع الكبيرة ، والألمنيوم من 8 أ / مم 2 إلى أقل من 2 أمبير / مم 2. بالنظر إلى السعر المرتفع للكابلات ذات الأقسام الكبيرة ، من الأفضل عدم استخدام "أمبير لكل مربع" مشكوك فيه ، ولكن استخدام جداول PUE لاختيار كابل.

في هذه الحالة ، إذا لم تكن هناك شروط إضافية ، يكون الجدول 1.3.5 مناسبًا. التيار المستمر المسموح به للأسلاك ذات العزل المطاطي والبولي فينيل كلوريد مع موصلات الألمنيوم

لم يتم تحديد phi جيب التمام للمستهلك في الشروط. إذا افترضنا أن جيب التمام يساوي واحدًا ، أي أنه لا توجد محركات تقريبًا ، كل الطاقة تقريبًا تذهب للتدفئة ، إذن

120 كيلو واط / (3 * 0.22 كيلو فولت) = 180 أمبير.كابل الألومنيوم ثلاثي النواة 120 مم 2 يحمل 190 أمبير ، هذا كل شيء. انخفاض بمقدار 200 متر في مكان ما حول 5 ... 6 فولت لا يخلق مشكلة. عند اختيار كابل ، لا تنسى النواة الصفرية.

إذا كان هناك العديد من المحركات ، فيمكن أن يكون جيب التمام في مكان ما حول 0.4 ... 0.5. في هذه الحالة ، سيكون التيار أكثر مرتين أو أكثر ولن يعمل مع كابل واحد. يمكنك وضع المعوض التفاعلي مباشرة على إطارات المستهلك ، ولكن إذا فشل ، فلن يتمكن المستهلك من العمل.

إذا لم يكن هذا كتابًا دراسيًا ، ولكنه تثبيت حقيقي ، فيجب ألا تنسى التحقق بانتظام من تسخين جهات الاتصال في جميع أنحاء الدائرة ، وفي حالة التسخين القوي ، لا تجعيد فقط ، ولكن أيضًا نظف أكسيد الألمنيوم في نقطة الاتصال.

بروهو:

بشكل عام ، لا يرقصون من السلطة ، ولكن من التيار. إذا كانت على مرحلة واحدة 220 ، فعندئذٍ حوالي 5 أمبير لكل كيلووات. إذن هذا حوالي 120 كيلووات 600 أمبير ... بالنسبة للنحاس يتحول إلى 40 مربعًا .. لكن هذا كل شيء ..

رشيد جباسوف:

من الضروري النظر في التيار وليس بالقوة. فجأة لديك 600 فولت 3 مراحل وليس 380. أو ربما يكون هناك تحويل تدريجي وأنت تزود 6kv.

الملاح:

عادة لكابلات الألمنيوم…. قبول كثافة تيار تصل إلى 15 أ \ متر مربع. مم…. في حالة وجود تيار ثلاثي الأطوار ، يتم تقليله بمقدار قدم مربع. جذر 3… .t. البريد سيكون أقل من 10 أ \ متر مربع. مم ... كما يقولون هنا - 5 أ لكل 1 كيلو وات .... ر. أي تقريبًا - 600 ألف تقريبًا ... وبالقسمة على 10 ، نتوصل إلى أننا بحاجة إلى قسم بمساحة 70 مترًا مربعًا الأقرب إلى GOST. مم
