كم عدد الطوب الذي تحتاجه لمدفأة

مجموعة من صناديق النار التي تعمل بالحطب من Saga. المواقد

صناديق النيران غير مكلفة

فرن حرق الأخشاب Cheminees Diffusion A 1 عبارة عن صندوق نيران فرنسي بقوة 14 كيلو وات ، ووزن 82 كجم ، وأبعاد (عرض × ارتفاع × عمق) - 690 × 696 × 351 ملم.

إن Cheminees Diffusion A 2.2 Etanche firebox عبارة عن صندوق نيران من الحديد الزهر بقدرة 12 كيلو وات ، وهو نفس أبعاد النموذج السابق ، دون رفع الزجاج.

فرن حرق الأخشاب Cheminees Philippe B 1-2 مع بوابة - هيكل تجميع من الحديد الزهر ، وجود بوابة دوارة لزيادة وقت احتراق الوقود ، قوة 12 كيلوواط ، وزن 112 كجم ، عرض × ارتفاع × عمق - 695 × 770 × 415 ملم.

فرن حرق الأخشاب Cheminees Diffusion C 6 هو فرن بقدرة اسمية تبلغ 15 كيلو واط ، العرض × الارتفاع × العمق - 770 × 880 × 504 مم ، الوزن 143 كجم ، مع وظيفة ضبط إمداد هواء الاحتراق وعاكس اللهب لزيادة كفاءة الموقد .

Cheminees Diffusion B 5-2 صندوق نيران مع التوربينات - صندوق نيران من الحديد الزهر بطاقة مقدرة تبلغ 10 كيلو وات ، صندوق رماد قابل للسحب ، زجاج بفتحة جانبية مع وظيفة التنظيف الذاتي ، مروحتان بسرعتان وفتحتان للحمل الحراري القسري. دعم لوضع الحرق الطويل.

الامتثال للأبعاد الدقيقة للموقد هو مفتاح موثوقيتها. على الرغم من تنوع المظهر ، فإن المنتجات المشتراة لها أحجام موحدة. من أجل الاحتراق عالي الجودة وإخراج مشتق العملية ، فإن وجود تدفق الأكسجين ضروري. في الوقت نفسه ، يجب أن تضمن كميتها إزالة الدخان من الفرن حصريًا في المدخنة.

مثال على الحساب

لفهم طريقة الحساب ، يجدر النظر فيها بمثال - سيسمح لك ذلك لاحقًا بحساب عدد الطوب الذي تحتاجه لكل فرن ، ولكن لمشروع فردي. بغض النظر عن محيط الموقد ، لا يزال صفه الأول مفرودًا بالكامل - على سبيل المثال ، طوب 4x4 ، أي بالنسبة للصف الأول المتجانس ، يلزم 32 طوبة.

لمواصلة حساب الطوب لكل فرن ، تحتاج إلى تحديد عدد الصفوف التي يجب معرفة ارتفاع الغرفة بها. يبلغ ارتفاع الطوب الأحادي القياسي 65 مم ، ويبلغ سمك التماس بين الصفوف 5 مم. نتيجة لذلك ، اتضح أن السماكة الإجمالية لصف واحد هي 7 سم. مع ارتفاع الغرفة 2.8 متر ، يتم طرح 30 سم لكل هيكل نار من هذه القيمة ، والقيمة المحسوبة للموقد نتيجة لذلك هي 2.5 متر .

يجب تقسيم القيمة الناتجة على سمك صف واحد ، وفي هذه الحالة سيتم الحصول على 36 صفًا. بضرب العدد المحسوب من الطوب المطلوب لإكمال صف واحد بعدد الصفوف ، تحصل على 1152 طوبة. تصميم الفرن هو ثلث أجوف ، لذلك تم حساب ثلثي العدد الإجمالي للطوب - وهذا هو 768 طوبة.

الخطوة التالية ، التي تتيح لك معرفة عدد الطوب الذي تحتاجه للموقد في المنزل ، هي حساب عدد الطوب للمدخنة. في الأنبوب المربع القياسي ، يتكون كل صف من 6 طوب - ولأنبوب طوله 4 أمتار يتكون من 57 صفًا ، سيتطلب 342 طوبة. هنا تكون طريقة الحساب هي نفسها تمامًا كما في حالة الجزء الرئيسي من الفرن. بالطبع هذه الطريقة غير مناسبة لتحديد عدد الطوب في حالة المداخن المستديرة أو المستطيلة.

عند تحديد عدد الطوب المطلوب لكل فرن ، من الضروري مراعاة عدد الطوب الذي سيتم إنفاقه على القطع. يعتمد هذا المقدار بشكل مباشر على تصميم الفرن وموقعه وسماكة الجدار ، إذا كان الفرن مدمجًا فيه. بالنسبة للجدار الواحد ، يبلغ الحد الأدنى لعرض القطع 25 سم ، لذلك يتم وضع قطع واحد على كل جانب من جوانب الفرن. المجموع 36 صفًا على كلا الجانبين ، أو 144 طوبة. إذا لم يكن الفرن مجاورًا للجدار ، فلن تكون هناك حاجة إلى القطع إلا بالقرب من السقف وعناصر السقف. في هذه الحالة ، يختلف عدد الطوب من 30 إلى 50 قطعة.

أقسام الفرن

يتكون أي موقد ، سواء أكان روسيًا أم هولنديًا أم سويديًا أم حمامًا ، من عدة أقسام رئيسية. لكل منها ، يجب اختيار المادة بشكل منفصل ، لأن بعض الخصائص مهمة وضرورية على وجه التحديد لجزء معين من التركيز.

المؤسسة

تم بناء الأساس أولاً. نظرًا لأن الهيكل يقع عادةً في الطابق الأرضي ، يجب مراعاة قرب الأرض. لذلك ، كطبقة أولى ، عادة ما يتم وضع بلاطة خرسانية ، وتحت مستوى الأرض ، ويتم وضع طبقة من العزل المائي عليها.

وبالتالي ، نحصل على طبقة تصمد أمام كتلة هيكلنا المستقبلي ، ولن تسمح أيضًا للرطوبة والبرودة التي تأتي من التربة بالتأثير عليها. في الجزء العلوي من طبقة العزل المائي ، عادة ما يتم وضع صفوف من الطوب المستمر ، يمكن أن يكون هناك من اثنين إلى أربعة.

هذا هو الجزء الثاني من مؤسستنا. بالنسبة لها ، كقاعدة عامة ، يتم استخدام مادة الكلنكر. هذا يرجع إلى حقيقة أنه يتمتع بقوة عالية جدًا ، ولا يخاف من الأحمال ، لذلك يمكن لمثل هذه القاعدة أن تتحمل بسهولة وزن الموقد بأكمله.

Firebox

قسم التصميم الآخر الذي يثير معظم الأسئلة حول اختيار المواد هو Firebox. هذا هو المكان الذي يتم فيه وضع الحطب وحيث يتم إشعال النار. يتعرض الطوب الموجود في صندوق الاحتراق مباشرة للهب لفترة طويلة ، وهذا يحدث على مدار سنوات عديدة. لذلك ، فهي تخضع لمتطلبات مناسبة.

كقاعدة عامة ، يتم استخدام كتل fireclay لوضع صندوق النار. لديهم أعلى مقاومة للحريق من بين جميع الخيارات الممكنة ، لذا فهم يؤدون وظائفهم بهدوء طوال حياة الموقد بأكملها.

من حيث المبدأ ، يمكن طي الهيكل بأكمله من النار. لكن هذا مكلف للغاية. بالإضافة إلى ذلك ، يبدو صندوق النار المبطّن بكتل من كتل النار ذات اللون الكريمي مفيدًا للغاية محاطًا بكتل من الطوب الأحمر ، لذا فإن هذا الحل مثالي ليس فقط من حيث الوظائف ، ولكن أيضًا من حيث التصميم.

مدخنة وأنابيب

لا تتلامس المدخنة بشكل مباشر مع النار ولا تحمل حمولة عالية بشكل خاص. ومع ذلك ، فإنه يحتوي أيضًا على متطلبات معينة.

أولاً ، يتأثر من الداخل بالمواد الكيميائية العدوانية المنبعثة أثناء الاحتراق.

إنها تؤثر سلبًا على حالة مواد البناء التي تصطف منها المدخنة من الداخل ، لذلك ، يجب إيلاء اهتمام خاص لاستقرار هذا الطوب في مختلف العوامل المدمرة.

ثانيًا ، جزء المدخنة الذي يقع فوق سطح سطح المنزل - أي الأنبوب - يخضع أيضًا لهجمات البيئة الخارجية. المطر والثلج والصقيع والرياح والتغيرات المفاجئة في درجة حرارة الهواء - كل هذا يقوض إلى حد كبير كتل الطوب.

يوصي الحرفيون المتمرسون باستخدام مادتين مختلفتين لهذا القسم من الفرن. يستخدم الكلنكر ، باعتباره الأكثر مقاومة للمواد الكيميائية العدوانية ، في وضع الطبقة الداخلية. وفي الخارج ، يعتبر الطوب الخزفي العادي مثاليًا ، والذي يتحمل تمامًا تأثيرات البيئة الخارجية. ليس عبثا ، لأنه يتم بناء العديد من الهياكل المختلفة منها ، بما في ذلك المباني السكنية.

نجعل حسابات فتحة الفرن

يجب أن يكون للموقد ، الذي سيتم وضعه يدويًا ، الحسابات الأكثر دقة وتفصيلاً لكل عنصر هيكلي. للقيام بذلك ، أولاً وقبل كل شيء ، نحدد الأبعاد الكلية للفرن.

على سبيل المثال ، إذا كانت مساحة الغرفة 30 مترًا مربعًا ، وكان ارتفاع السقف من 3 إلى 3.5 مترًا ، فسيكون حجم حجرة الوقود 0.6 مترًا مربعًا. بالنسبة لمساحة 20 مربعًا ، ستكون هذه المعلمة 0.4 أو 52 × 77 سم. إذا كانت غرفة المعيشة أو غرفة النوم تبلغ مساحتها 10 مربعات ، فسيكون صندوق النار 0.2 مربعًا أو 36 × 45 سم.

من المهم بنفس القدر مراعاة وحساب مؤشرات مثل ارتفاع وعمق حجرة الوقود بشكل صحيح. يختلف عمق حجرة الوقود من ثانية واحدة إلى ثلثي ارتفاع الإطار

إذا لم يتم ملاحظة هذا الجانب ، فقد تحدث بعض الصعوبات والأعطال في تشغيل جهاز التدفئة هذا. إذا كان العمق المحدد غير كافٍ ، فقد تدخن الغرفة بشكل دوري. إذا كان العمق أكبر من القيمة القصوى ، فسيؤثر ذلك سلبًا على مؤشر مثل انتقال الحرارة.

لحساب أبعاد المدخنة ، من الضروري أخذ أبعاد فتحة الفرن كأساس.يجب أن تكون مساحة نظام المداخن أصغر بعشر مرات من مساحة الفرن. بالنسبة لمداخن الطوب ، هناك معايير معينة تبلغ 140 × 140 أو 140 × 270 ملم. بالنسبة لأنابيب الفولاذ المقاوم للصدأ ، يبلغ متوسط ​​قطر الفتحة حوالي 11 سم. في هذه الحالة ، سيكون إجمالي ارتفاع نظام المداخن حوالي خمسة أمتار.

من المهم بنفس القدر تحديد أبعاد الفرن بأكمله. في هذه الحالة ، يتم أخذ حجم الطوب المستخدم في الرصف كأساس (65 ​​× 120 × 250 ملم)

أيضًا ، عند الحساب ، يجب إضافة معلمة مثل سمك اللحامات. من هذا نستنتج أن ارتفاع الصف الواحد سيكون حوالي 70-80 ملم. لا يجوز تجميع القسم الخلفي للموقد من كتلة كاملة ، ولكن من الطوب نصف: 125 ملم. يجب أن تتكون الجدران الجانبية من عناصر صلبة: 250 ملم.

يلعب ترتيب الفرن دورًا رئيسيًا وهو المفتاح لأعمال البناء الناجحة التي تقوم بها بنفسك. بعد إجراء الرسم ، يمكنك أولاً مراعاة جميع الفروق الدقيقة والتفاصيل الدقيقة للمبنى ، إذا لزم الأمر ، قم بإجراء جميع التعديلات المناسبة.

يجب أن يشبه وضع المواقد ، الذي يقوم به المبتدئين ، مخططًا جاهزًا. ومع ذلك ، حتى في هذه الحالة ، قد يختلف استهلاك المواد. عند الشراء ، خذ الطوب والخلطات بهامش صغير!

يمكن أن تحتوي أفران المنزل على استهلاك مختلف للمواد ، والذي يرتبط ارتباطًا مباشرًا بتنوعها وطريقة تواجدها في الداخل. على سبيل المثال ، في موقد زاوية بأبعاد متر لكل متر ، سوف يستغرق الأمر حوالي 210 وحدة من الطوب القياسي و 120 من الطوب الحراري. بالنسبة لموقد الحائط بقياس 650 × 1150 ملم ، ستحتاج إلى 260 وحدة من الطوب الأحمر و 120 من الطوب المقاوم للحرارة.

سيتم ضمان الموقد ، بأبعاده المؤكدة ، لتلبية رغباتك ، إذا تأكدت من صحة الحسابات. للقيام بذلك ، حتى المحترفين ذوي الخبرة وضعوا في البداية عدة صفوف جافة ، أي بدون ملاط ​​البناء.

تعديل الارتفاع

لضبط ارتفاع السخان ، يتم استخدام مسامير خاصة مثبتة على أرجلها أو بمساعدة حوامل الدعم. لتعيين المسافة المطلوبة من أسفل صندوق الاحتراق الخاص بهيكل من الطوب إلى الأرض ، ضع عدة صفوف من الطوب.
المتطلبات الأساسية قبل رفع غرفة الاحتراق:

من الضروري توفير مسافة 300-400 مم من الأرض ؛
إذا كان هناك مكان مخصص للحطب تحت صندوق الاحتراق ، فقد تكون هذه المسافة أكبر ؛
عند حساب موضع الجزء السفلي من غرفة الاحتراق ، يرجى ملاحظة أنك بحاجة إلى مراعاة تصميم الأرضية بكل مكوناتها. فكر في هذا عند التخطيط لنظام التدفئة الخاص بك ، وحساب أبعاد الموقد

حساب أبعاد الموقد

التحديد الصحيح للمعلمات

يمكن صنع موقد الزاوية ، الذي تم حساب أبعاده بالفعل ، من أي مواد وله بطانة معينة من الموقد. قبل تحديد اختيارك ، نوصيك بالتعرف على قواعد الاختيار التالية:

معايير الاختيار

وصف مفصل

مداخن الديكور

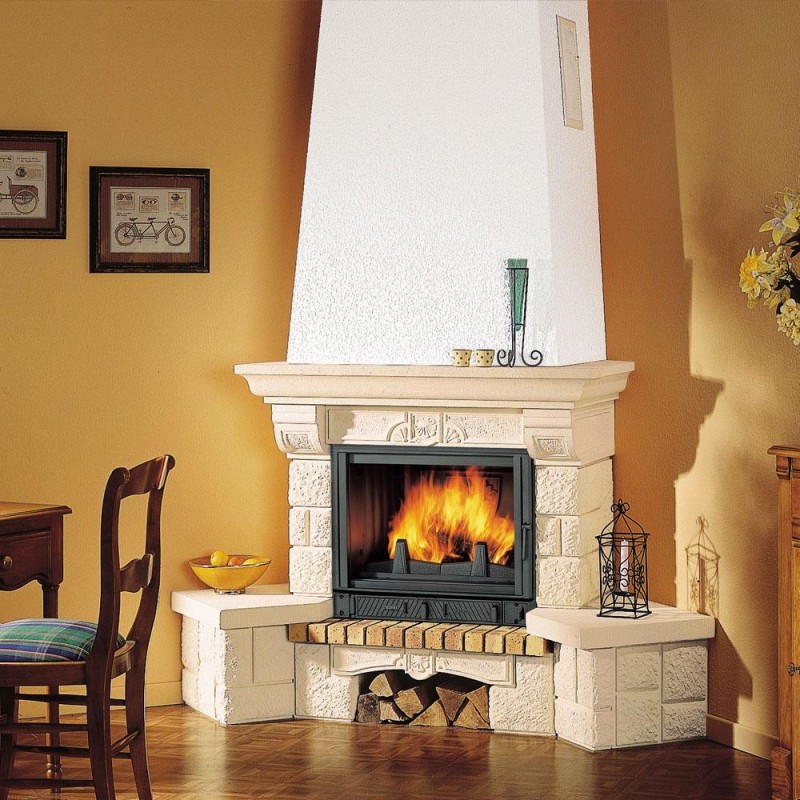

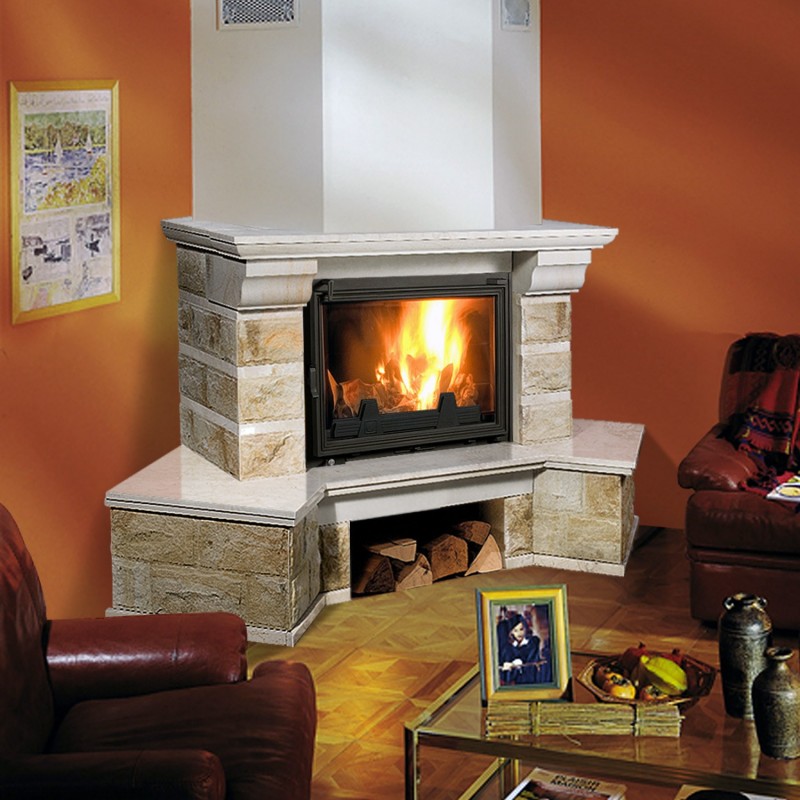

تعتمد أبعاد موقد الزاوية إلى حد كبير على نوع الموقد المختار للتركيب والوقود المستخدم لتشغيله.
إذا كنت تبحث عن حل زخرفي حصري أو صندوق نيران يعمل كمصدر إضافي للتدفئة لمنزل أو شقة ، نوصيك بالاهتمام بالمواقد التي تعمل بالإيثانول الحيوي والكهرباء.

بؤر فعالة

يتم دائمًا تضمين تعليمات التثبيت الخاصة بالطراز النهائي في الحزمة الأساسية. البؤر الأكثر فاعلية التي يمكن أن تصبح المصدر الرئيسي للتدفئة في المباني هي الغاز وهياكل حرق الأخشاب الكلاسيكية.
إذا كان تركيب غلاية الغاز ممكنًا في كل من المبنى الخاص وفي مبنى سكني ، فإن أفران الحطب تتطلب مدخنة إلزامية ، وهو أمر ممكن فقط في منزلك.
وتجدر الإشارة إلى أن تركيب هذه التركيبات أكثر تعقيدًا وتكلفة وطولاً.

مواد الميزانية

تلعب النهاية المختارة ومواد تصنيع الموقد والبوابة دورًا مهمًا أيضًا.
الطلاءات الأكثر تكلفة والأقل تكلفة هي الحوائط الجافة ، والأشكال المعدنية ، والبلاط الخزفي ، والجص الزخرفي.
نظرًا لتكلفتها المنخفضة ، فإن تصميم البوابات أو المداخن أو مثل هذه الكسوة يوفر قدرًا أقل من الكفاءة والكفاءة.

طلاءات باهظة الثمن

سعر المواد والطلاء التي تشكل وتعطي الفرن سعة حرارية إضافية ، وكفاءة ، ونقل الحرارة مرتفع للغاية.
تشمل هذه الفئة البلاط والمعادن الطبيعية والحديد الزهر والصلب

السمات المميزة للمواد هي التطبيق العملي والمتانة ومقاومة الحريق وسهولة الصيانة والود البيئي.

فيديو كيفية اختيار الأبعاد المثلى للموقد

مع
عويل الموقد الخاص بك هو حلم للكثيرين ، لكن تنفيذه يتطلب إعدادًا عالي الجودة وتنفيذًا شاملاً. لا ينصح بتثبيت مدفأة خاصة بك للغرف الأصغر ، لأن العيش في مثل هذا المكان يمكن أن يكون خطيرًا للغاية. ولكن إذا كنت ترغب في عمل موقد صغير في غرفة تزيد مساحتها عن 20 مربعًا ، فيمكن القيام بذلك.

تعتبر أعمال البناء بالطوب المادة الأكثر مثالية لإنشاء المواقد ، ولكن هناك حل أبسط لهذه المشكلة - مدفأة كهربائية ، لا تؤدي وظائف زخرفية فحسب ، بل عملية أيضًا. ومع ذلك ، بالنسبة لمبنى في الضواحي ، سيكون هذا الخيار أكثر تكلفة وغير عملي.

تحتاج أولاً إلى حساب مساحة بوابة الوقود. بالنسبة للجزء الأكبر ، لا تزيد عن 2 في المائة من مساحة الغرفة التي تم تركيب الموقد فيها. إذا كانت المساحة 15٪ ، فسيكون حجم البوابة حوالي 0.3 "مربع".

بعد ذلك ، تحتاج إلى حساب حجم الموقد.

عناصر مدفأة من الطوب
: أ - عرض البوابة. B هو ارتفاع البوابة ؛ ب - عمق صندوق الاحتراق ؛ 1 - مدخنة 2 - لوحة الموقد 3 - البوابة ؛ 4 - صندوق النار 5 - خطوة الموقد. 6 - أرضية 7 - تحت الموقد

أفضل نسبة ارتفاع إلى عرض هي اثنان إلى ثلاثة. ستكون المدفأة 0.7x04 تقريبًا ، بناءً على معايير الغرفة ، سواء كنت ترغب في الحصول على مدفأة مربعة الشكل أو إنشاء شكل أكثر استطالة. وفيما يتعلق بالعمق ، يجب ألا تكون كبيرة جدًا أو ليست صغيرة جدًا. مع غرفة بحجم 15 "مربعات" ، سيكون الحل الأمثل هو عمق 20-30 سم. يمكن الحصول على المزيد من الأشكال المحددة فقط بمعلومات حول طول وعرض الغرفة. ولكي لا تغادر الحرارة المبنى بالكامل ، يجب أن تكون المدخنة أصغر بعشر مرات تقريبًا فيما يتعلق بمنطقة المدخل. من بين أمور أخرى ، ينصح الثقب بأن يكون مستديرًا.

مخطط حجم الموقد

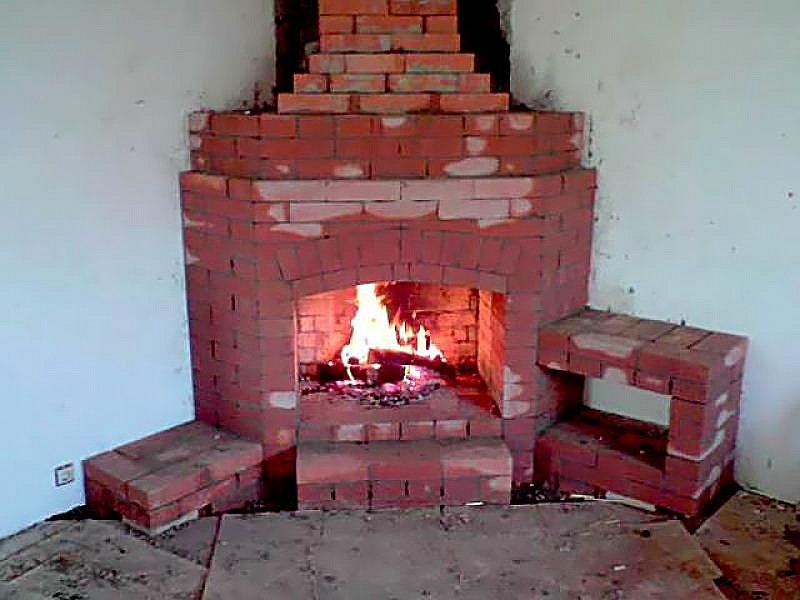

يمكن أن تبني مدفأة زاوية عالية الجودة ستعمل وتبدو جميلة. ولكن كيف ينجز المبتدئ كل العمل؟ على المرء
؟ في هذا المقال ، قررت أن أتطرق إلى النقاط المهمة التي يواجهها صانعو المواقد عند بناء مواقد الزاوية.

هذا هو مصدر الحرارة الذي نتوقعه ، حتى لو تم بناء الموقد لأغراض جمالية بحتة. وقبل بناء مدفأة ، فإن أول شيء نقوم به هو حساب جميع المعلمات الضرورية للموقد: حجمه ، وعمقه ، وارتفاع المدخنة ، والمقطع العرضي لفتح قناة الدخان ، وطاقة صندوق الاحتراق ، إلخ.

من الخطأ الافتراض أنه إذا كان الموقد مزخرفًا ، فيمكنك أن تأخذ أيًا منه. يحرق الموقد الأكسجين ، وعلى سبيل المثال ، عند أخذ مدفأة قوية لغرفة صغيرة ، يمكنك مواجهة مشاكل مع الموقد وفتح النوافذ باستمرار. يلعب حجم فتحة المدخنة وارتفاعها ومادة صندوق النار وبطانة الموقد وموقع الموقد والنقاط الأخرى دورًا.

أبعاد الموقد الزخرفية

يمكن أيضًا تحديد الأبعاد التي يتم تحديد موقد الزاوية وفقًا لمساحة غرفة التركيبات الزخرفية بناءً على النصائح والتوصيات التالية:

يجب أن يكون للغرفة المختارة لتركيب وتركيب الهيكل أبعاد مناسبة. كقاعدة عامة ، يجب ألا تتجاوز أبعاد الفرن واحدًا وعشرين من غرفة المعيشة ؛

• نظرًا لأن اللهب الحقيقي لا يحترق في موقد المواقد الزائفة ولا يسخن الهيكل ، فمن الممكن تمامًا جعله ليس فقط إضافة وديكورًا للداخل ، ولكن أيضًا إضافة وظيفة معينة. للقيام بذلك ، قم بتجهيز الإطار بأرفف مختلفة أو أسطح عمل أو أرفف يمكنك وضع الكتب والإكسسوارات والأشياء الصغيرة المفيدة الأخرى عليها ؛
• إذا كنت ترغب في تثبيت صندوق نيران كهربائي أو حيوي تم شراؤه في بوابة مزخرفة ، يتم إجراء جميع الحسابات وفقًا لأبعاد التثبيت الحالية. إذا تم شراء البوابة الإلكترونية ، يمكنك العثور على أبعاد التثبيت الخاصة بها في دليل التعليمات المصاحب لعملية الشراء. بالنسبة للإطارات المصنوعة منزليًا ، يتم إجراء جميع القياسات يدويًا ، وفي هذه الحالة يكون من الصعب جدًا اختيار موقد مناسب للحجم ومن الممكن تمامًا إجراؤه عند الطلب فقط.

يمكنك أيضًا عرض صور المواقد الزاوية في مختلف التصميمات الداخلية في هذه المقالة.

كيفية حساب أبعاد غرفة الاحتراق

• لحساب مثل هذه المعلمة مثل العرض ، ستحتاج إلى إضافة عرض صندوق الاحتراق نفسه وأجزائه الجانبية ، بالإضافة إلى طي وحدات تحكم الإطار ؛
• لحساب الارتفاع ، يتم إضافة ارتفاع الحطب ، وقطع الموقد والعناصر الزخرفية الأخرى ؛

وضع الأساس والتحضير

إذا تحدثنا عن الطرز الفردية ، فيجب إيلاء اهتمام خاص لصندوق النار Elba. يتم تثبيت هذا الإدخال في بوابة افعلها بنفسك أو تم شراؤها من المتجر

مجموعة المواقد ملحومة من الفولاذ المقاوم للصدأ عالي الجودة بجدار سميك. الأنبوب الفرعي مصنوع من الحديد الزهر ، والجزء الأمامي مكمل بزجاج مقسى كبير وشفاف ، والذي يتميز بخاصية التنظيف الذاتي.

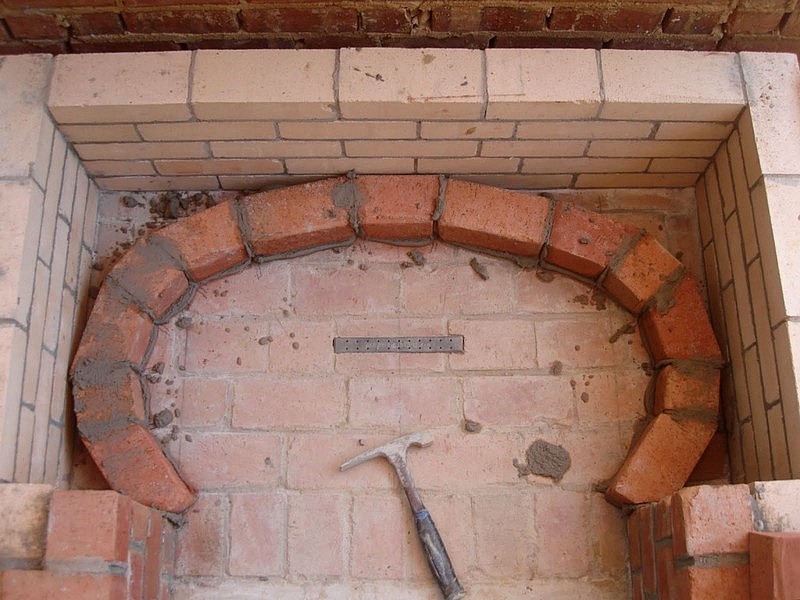

يتم تجميع الحجرة التي يحدث فيها احتراق الوقود من الطوب الحراري المقاوم للحريق. وهذا بدوره يزيد من المعلمات والمؤشرات مثل نقل الحرارة وكفاءة التصميم. عمر خدمة صناديق الاحتراق هذه بسبب المواد عالية الجودة طويل جدًا ، والاستخدام بسيط ومريح. بناءً على رغباتك ، يمكنك اختيار موقد بحجم أو شكل معين مع زاوية أو موقع حائط كلاسيكي في داخل المنزل.

ينظر هذا الفيديو إلى وضع مدفأة بسيطة من الطوب بيديك في خمسة أيام:

يحلم معظم مالكي المنازل الخاصة بتركيب قطعة أثاث أنيقة ورومانسية ومريحة - مدفأة ، تعتمد أبعادها إلى حد كبير على الوظيفة التي ستؤديها - التدفئة أو الديكور.

إن النيران الحية محفوفة ليس فقط بالجمال ، ولكن أيضًا باحتمال كبير لحدوث حريق ، لذلك يجب إجراء حساب دقيق قبل وضع الموقد.

أو البساطة ريفي على خلفية سحر متواضع

يتحدث أصل كلمة "ريفي" عن السمات الأكثر تميزًا لهذا النمط - "القذارة" المتعمدة ، "الخشونة" ، الأسلوب في التصميم الداخلي الريفي (بطريقة أخرى ، يُطلق على هذا النمط اسم البلد). أدت رغبة أجدادنا في إدخال عنصر جمالي في ترتيب مسكنهم البدائي إلى ظهور هذا الاتجاه المعماري ، الذي بدأ بعد ذلك في التطور على نطاق واسع وشامل.

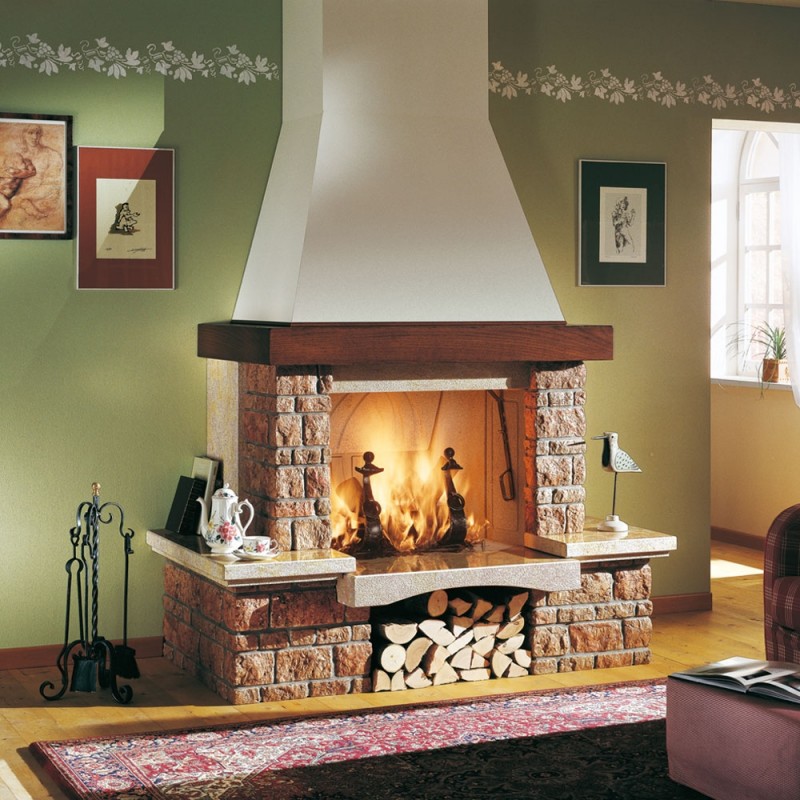

يتميز الطراز الريفي بتفاصيل ومكونات ومواد طبيعية ومعالجة "خشنة" وشكل موقد مفتوح. أنسب المواد هي: الصخور الصدفية ، والحجر الرملي ، وحجر التوف ، إلخ.

الخصائص

تشير الميزات الهيكلية للمدفأة الكلاسيكية إلى أنه يتم توفير وصول الهواء إلى صندوق الاحتراق من خلال نافذة الموقد. حسب الخبراء أن السرعة المثلى لقوة الجر لأي سخان من أي حجم يجب أن تكون أقل من 0.25 م / ث.من الناحية العملية ، من الصعب قياس سرعة الدفع. حتى يتم إشعال الموقد ، يمكن تحديد وجوده من خلال التقلبات في لهب ورقة ورقية مضاءة. يمكن إقناع مستخدم الموقد بكفاية قوة الجر من الناحية العملية فقط.

يتأثر وجودها أو غيابها أيضًا بمعايير خارجية مثل:

• درجات الحرارة الداخلية والخارجية
• حالة المدخنة
• نوع وحجم وجفاف الوقود.

الشرط الرئيسي لصلاحية الموقد هو الامتثال للمعايير الأساسية ونسبها في تصميم وحدة التدفئة. ستسمح المعلمات المثلى لهيكل التسخين بتنظيم تشغيل عالي الأداء للجهاز. يمكن تحقيق نتيجة مثالية إذا تم اتباع المتطلبات الأساسية.

من أجل تجنب حدوث انتهاكات في الجهاز ، يجب أن يمتثل الموقد للمهام التالية:

• توفير الدفء
• إزالة الدخان من الغرفة
• تأكد من كمية الهواء الصحيحة في غرفة الاحتراق.

لا يؤدي توحيد الأبعاد المذكورة أعلاه إلى نفس المظهر لجميع الأجهزة. من بين جميع معلمات الجهاز ، هناك تلك التي تؤثر حقًا على أدائه.

يجب تجسيد أبعاد معينة في المشاريع بالضبط. وتشمل هذه:

• الأبعاد الخطية لفتحة الفرن ؛
• أبعاد المدخنة
• المسافة من الأرضية إلى الحافة الأولى للنافذة ؛
• موقع السن
• معلمات عرض الأنبوب في منطقة السن.

لا تؤثر المعلمات الأخرى على تشغيل الجهاز ، ولكنها تحدد فقط الفرق بين الأجهزة. غالبًا ما ترتبط أبعاد البوابة بأبعاد الفرن. ترتبط ببعض معلمات الموقع.

لا توجد قيمة مطلقة:

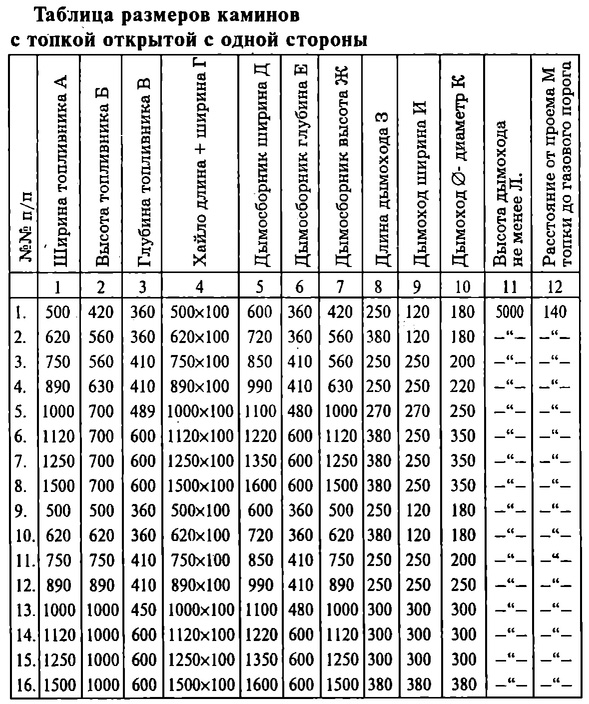

ترتبط أبعاد الجهاز ارتباطًا وثيقًا بحجم الغرفة المسخنة. عند تنفيذ مشروعك ، حاول استخدام الجدول أدناه. تحدد شروط التشغيل العادي للجهاز. يستخدم المعلمون جداول متشابهة.

تتكون البيانات الواردة في الجدول من قيم معينة. دائمًا ما تكون نقطة البداية لحساب إنشاء الموقد هي مساحة الغرفة. وفقًا لهذه القيمة ، يتم تحديد حجم نافذة الموقد. للقيام بذلك ، يتم تقسيم مساحة الغرفة على 50. بعد ذلك ، يتم تحديد أبعاد الفرن عن طريق حساب نسبة العرض والارتفاع. يتم التعبير عن الحسابات كقيمة كسرية تبلغ 2/3.

مع وجود فرن عميق ، يزيد معدل إخراج الغاز.
هذا أمر سيء ، حيث لا يمكنك انتظار الحرارة في الغرفة بهذه النتيجة. مع وجود فرن ضحل ، لن يتم تحقيق قوة جر جيدة. ستبدأ منتجات الاحتراق بالتدفق إلى الغرفة. يجب أن يرتبط عمق الفرن بارتفاع النوافذ. ثلثا قيمة هذا الأخير هي أحجام متناسبة تم التحقق منها على مر السنين.

لتوضيح ذلك ، دعنا نعطي مثالاً على مؤشرات تصميم الموقد لغرفة المعيشة التي تبلغ مساحتها 28 مترًا مربعًا. أمتار. بادئ ذي بدء ، يجب أن نقسم 28 على 50 ، نحصل على 0.56. هذه هي معلمات نافذة الفرن. ستكون مساحة فتحة الفرن 0.61 × 0.92 = 0.5612 متر مربع. م ، عمق حجرة الوقود (610x2) / 3 = 406.7 مم. يمكن تقريب المؤشر المحسوب: تحصل على غرفة وقود بعمق 40 سم.

بالإضافة إلى صندوق النار ، يشتمل الموقد القياسي على قناة تهوية (مدخنة).
عادة ما تكون أبعاد فتحات قنوات التهوية 1/8 ، 1/15 من أبعاد صندوق الفرن. هذا يأخذ في الاعتبار طول قناة المدخنة. الارتفاع المسموح به هو 10 أمتار. في هذه الحالة ، يجب ألا يكون التصميم منخفضًا جدًا. إن أفضل ارتفاع لهيكل المدخنة هو 4-5 أمتار ، وعادة ما يُستكمل الجهاز بثنيات الركبة.

يتم الوصول إلى الارتفاع المطلوب للمدخنة من خلال أساس مصمم خصيصًا. غالبًا ما تكون القاعدة غير مرتبطة بأساس المنزل. بالنسبة للموقد ، فهي أيضًا بمثابة منصة أمان. لذلك ، غالبًا ما يكون بارزًا وراء الموقد بعدة سنتيمترات.

يتم وضع حجرة الوقود على قاعدة مصنوعة من مواد غير قابلة للاحتراق
والتي يمكن أن يكون ارتفاعها من 30 إلى 40 سم.يُسمح بزيادة ارتفاع القاعدة من خلال ميزات تصميم المدخنة. في بعض الحالات ، يتم تنظيم مكان أسفل قاعدة التمثال لتخزين الحطب. تتضمن حسابات موضع صندوق الاحتراق ، وكذلك القاعدة نفسها ، ميزات مواد الأرضيات.

ملامح الموقد البناء

قبل البدء في بناء اختراع مفيد مثل الموقد ، الذي حددنا أبعاده مسبقًا ، يجب توفير العزل المائي. سيتطلب ذلك مواد تسقيف موضوعة في طبقتين. يجب أن يبدأ البناء من الزوايا. في هذه الحالة ، تحتاج إلى مراقبة المستوى باستمرار. لإضفاء مظهر أصلي على الهيكل ، يمكنك وضع الصف السفلي على الحافة ، وجميع الصفوف اللاحقة - مسطحة. تتطلب الصفوف الخارجية الصلبة استخدام مجرفة أو مجرفة. يجب عمل جهاز تجميع الدخان أو صندوق الاحتراق يدويًا ، حيث يساعد ذلك على اكتشاف الحصى الصغيرة في المحلول.

من المهم أن تتذكر أنه عند بناء صندوق دخان وصندوق نيران ، يتطلب موقد الموقد إزالة المحلول الزائد بقطعة قماش مبللة. يجب ألا ننسى أن الجدار الداخلي غير معرض للتجصيص

يجب أن يكون التماس رقيقًا ، وإلا فإنه يمكن أن يتشقق بسرعة. تحتاج المواقد الحديثة إلى ربط طبقات لنصف قرميد في كل صف.

يجب عدم توصيل بطانة صندوق الاحتراق والجدار الخارجي ، وإلا فقد يحدث تلف البناء بسبب التغيرات المتكررة في درجات الحرارة.

أبعاد الموقد الهامة الأخرى

إذا تم تثبيت الموقد الخاص بك على أساس منفصل ، فيجب مراعاة بعض المتطلبات عند صبها:

• يجب أن تكون القاعدة الخرسانية أكبر من 5-10 سم من مساحة الموقد على كل جانب ؛
• لا يمكن تثبيت أساس الموقد بشكل صارم على أساس المنزل ، ويجب أن يكون على بعد 10 سم على الأقل منه ، وبعد تصلب الخرسانة ، يجب تغطية هذه المسافة بوسادة رملية ؛
• يجب أن يكون ارتفاع الأساس أقل من مستوى الأرضية النهائية بمقدار صفين من البناء ، أي بمقدار 15 سم. قبل البدء في بناء الموقد ، يتم عزل الأساس للماء مع لباد الأسقف في طبقتين والقاعدة وضعت من الطوب وفقا لمخطط الصفين الأولين للطلب على الملاط الأسمنتي.

من الضروري أيضًا مراعاة مسافات منع الحريق البالغة 25 سم من الأنبوب إلى عوارض وجدران الأرضية ، وتأمين الهياكل القابلة للاحتراق بالقرب من جدران الموقد نفسه برقائق سميكة.

من المهم بنفس القدر تصميم منطقة فتحة الدخان وارتفاع المدخنة بشكل صحيح لضمان تهوية جيدة وإزالة الدخان في الغرفة. يجب أن تكون مساحة فتحة الدخان في حدود 1: 10 ... 1: 15 من منطقة الفرن

على سبيل المثال ، تبلغ مساحة الطوب الواحد 0.03 متر مربع ، وهو ما يتوافق مع مساحة صندوق الاحتراق 0.3-0.45 متر مربع. يجب أن يكون ارتفاع الجزء المستقيم من المدخنة بحيث يوفر تيارًا ثابتًا - وعادة ما يتم ذلك في حدود 3-5 أمتار. إذا كان ارتفاع الأنبوب في المدفأة أكبر ، فأنت بحاجة إلى تزويد الأكواع بانحناءات ، وإلا فإن التيار سيكون قويًا جدًا وسيحترق الحطب على الفور. يعتمد ارتفاع الأنبوب فوق مستوى السطح على موقعه بالنسبة إلى التلال ، ويجب أن يتوافق مع المخطط.
