المميزات والعيوب
وفقًا لتأكيدات الشركات المصنعة ، يعد استخدام غلايات التدفئة التعريفي لتدفئة المنزل ميزة قوية في الغياب التام للعيوب. دعنا نحاول معرفة أين هي الحقيقة وأين هي حيلة التسويق.
1. كفاءة عالية. كفاءة تصل إلى 99٪ نموذجية لجميع أنواع الغلايات الكهربائية.
2. أقصى حماية ضد الحجم. نظرًا لعدم وجود اتصال مباشر بين ملف الحث والمبرد (على عكس عنصر التسخين) ، يمكن أن يتشكل المقياس داخل الأنابيب فقط. لكن الأنظمة المغلقة تتميز بكمية منخفضة باستمرار من الأملاح. أي أنه لا توجد شروط مسبقة لتكوين الودائع.
3. توفير الموارد تصل إلى 35٪. قبل أن تشتري غلاية من النوع التعريفي وتثبيتها ، تذكر أن مهمتها الرئيسية هي تحويل الطاقة إلى حرارة. لتوليد 1 كيلوواط ، وفقًا لقانون الحفاظ على الطاقة ، من الضروري أيضًا إنفاق 1 كيلو واط من الكهرباء. يكمن الاختلاف الوحيد في معدل التسخين - تعمل وحدة الحث بشكل أسرع بحوالي 20-30٪.
4. الغياب التام للوصلات القابلة للفصل في التصميم مما يلغي إمكانية التسرب. ليس صحيحًا تمامًا: يشتمل المرجل على 4-6 مكونات متصلة في كتلة. تشمل تكلفة نظام التسخين التعريفي VIN المرجل نفسه في علبة قابلة للطي ، وخزانة تحكم ، ومجموعة أمان (أجهزة استشعار ومرحلات) ومكثفات ، وصمامات تنفيس الضغط ، ومجموعة من جهات الاتصال لتوصيل الأجهزة الخارجية.
5. درجة عالية من الكهرباء والسلامة من الحريق. هذا صحيح ، لكن عليك التأكد من عدم وجود تسرب ، وأن كمية الناقل الحراري تظل ثابتة. خلاف ذلك ، سوف يسخن الجهاز بسرعة كبيرة وهناك خطر الانفجار.
6. لا يحتوي على عناصر معرضة للتآكل الميكانيكي ، لذا فإن فترة الصلاحية تزيد عن 30 عامًا. أولاً ، اللب متين ، لكن العزل المطلي بالورنيش على الملف الأولي (حلقي) عرضة للشيخوخة. مدة خدمتها 7-10 سنوات. ستكون نتيجة التدمير دائرة بينية مع العواقب المقابلة. ثانيًا ، غلايات الحث هي منتج جديد نسبيًا لم يتم اختباره بمرور الوقت ، وبيان حوالي 30 عامًا من التشغيل يكاد يكون صحيحًا.
7. التوافق مع الأنظمة الأخرى. يمكنك توصيل غلايات التدفئة تحت الأرضية أو الغاز أو الحطب.
عداد صعب يوفر الكهرباء. تؤتي ثمارها في شهرين! يحتاج الجميع إلى معرفة ذلك من أجل توفير المال!
8. لا تتطلب غرفة منفصلة والتهوية.
9. لا تحتاج إلى عمل وقائي. المرجل - على أي حال ، يتم تشديد المعدات التي تحتوي على العديد من أجهزة الاستشعار والمرحلات والمحطات التي تحتاج إلى تغيير دوريًا. بالطبع ، بالمقارنة مع غلايات الغاز ، هذا ضئيل.
وبالتالي ، فإن معظم الصفات الإيجابية تتوافق مع أنواع أخرى من الوحدات الكهربائية. الآن دعنا نحلل أوجه القصور التي تم تحديدها على مدى عدة سنوات من العمل.
1. التكلفة. سعر المرجل التعريفي SAV 5 كيلو واط هو 40000 روبل. في حين أن عنصر التسخين Protherm Skat 6 kW هو 23000.
2. وزن كبير مع أبعاد صغيرة. نظرًا لأن أصغر وحدة تزن حتى من 20 كجم ، يوصى بتثبيتها على الأرض أو تعليقها على الحائط الحامل باستخدام حوامل قوية.
3. المجال الكهرومغناطيسي يولد تداخلا قويا في النطاقات الطويلة والمتوسطة و VHF. على الرغم من أن الشركات المصنعة تدعي أنها لا تؤثر على جسم الإنسان ، إلا أن مسؤولي الصحة والطب يدعون عكس ذلك. ليس من قبيل الصدفة أن تقوم SNiPs بإصلاح المعايير والقواعد الخاصة بموقع الأجهزة ذات المستوى العالي من الإشعاع.
4. للعمل في نظام التدفئة في منزل مكون من 2-3 طوابق ، يلزم وجود مضخة دوران قوية.
لماذا تحتاج إلى العاكس
لا يزال الكثير من الناس يتذكرون أجهزة التلفاز الأنبوبية الملونة ، التي وصل وزنها إلى 60 كيلوجرامًا.كان من الممكن تقليل أبعادها ووزنها بفضل استخدام المحولات في مزودات الطاقة. قام العاكس بتحويل جهد التيار الكهربائي بتردد 50 هرتز إلى جهد عالي التردد يصل إلى عدة عشرات من الكيلوهرتز. تم توفير هذا الجهد لمحول ، كانت السمة المميزة له عبارة عن نواة مصنوعة من سبيكة مغناطيسية خاصة. جعلت الخصائص الفيزيائية للمادة المغناطيسية المطبقة من الممكن تقليل أبعاد ووزن محول الطاقة بشكل كبير. يتم استخدام تحويل الجهد الكهربائي البالغ 50 هرتز إلى تردد عالٍ في غلايات الحث الدوامة - وهي عبارة عن جيل جديد من غلايات الحث للتدفئة المنزلية.
يتم توفير الجهد لهم من العاكس ، وملف المحول عبارة عن لف على الأنبوب المركزي مصنوع من سبيكة مغناطيسية حديدية ، والملف الثانوي قصير الدائرة عبارة عن أنبوب وجسم مرجل تحريضي. جعل هذا الحل التقني من الممكن جعل المرجل مضغوطًا وموثوقًا واقتصاديًا. ولكن من ناحية أخرى ، فإن استخدام النحاس باهظ الثمن لللف والسبائك الخاصة للمبادلات الحرارية ووحدة الأتمتة والعاكس أدى إلى ارتفاع تكلفة المنتج. لذلك ، بالنسبة لأي غلاية تحريض ، سيكون السعر أعلى بكثير من سعر غلاية عنصر التسخين الكهربائي.
سخانات المياه من نوع VIN

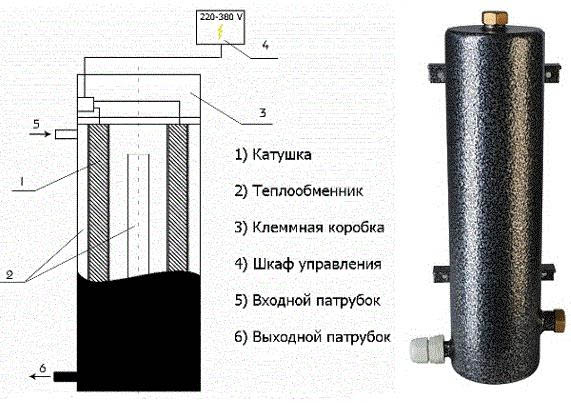

قلب الوحدة عبارة عن ملف ، يتكون من عدد كبير من لفات الأسلاك المعزولة ، ويوضع رأسياً في جسم أسطواني على شكل وعاء. يتم إدخال قضيب معدني داخل الملف. يتم إغلاق الغلاف بإحكام من أعلى وأسفل بأغطية ملحومة ، ويتم إخراج أطراف التوصيل بالشبكة الكهربائية. يدخل المبرد البارد إلى الوعاء من خلال الأنبوب الفرعي السفلي ، والذي يملأ كامل المساحة داخل الوعاء. يذهب الماء المسخن إلى درجة الحرارة المطلوبة إلى نظام التسخين عبر الأنبوب العلوي.
مخطط تسخين حامل الحرارة
نظرًا لتصميمه ، عند توصيله بالشبكة ، يعمل مولد الحرارة باستمرار بكامل طاقته ، نظرًا لأنه من غير المنطقي تزويد تجهيزات التدفئة بأجهزة تنظيم الجهد الإضافية. من الأسهل بكثير استخدام التسخين الدوري واستخدام الإغلاق / التشغيل التلقائي مع مستشعر درجة حرارة الماء. من الضروري فقط ضبط درجة الحرارة المطلوبة على شاشة الوحدة الإلكترونية البعيدة وسوف تقوم بتسخين المبرد إلى درجة الحرارة هذه ، مما يؤدي إلى إيقاف تشغيل عنصر تحريض الماء الساخن عند الوصول إليه. بعد انقضاء الوقت وبرد الماء بضع درجات ، ستعمل الأتمتة على تشغيل التدفئة مرة أخرى ، وستتكرر هذه الدورة باستمرار.
نظرًا لأن لف مولد الحرارة يوفر اتصالًا أحادي الطور بجهد إمداد 220 فولت ، فإن وحدات التسخين من نوع الحث لا يتم إنتاجها بطاقة عالية. والسبب هو أن التيار في الدائرة مرتفع للغاية (أكثر من 50 أمبير) ، وسيتطلب مد كابلات ذات مقطع عرضي كبير ، وهو في حد ذاته مكلف للغاية. لزيادة الطاقة ، يكفي وضع ثلاث منشآت لتسخين المياه في سلسلة وتطبيق اتصال ثلاثي الطور بجهد إمداد يبلغ 380 فولت. قم بتوصيل مرحلة منفصلة بكل جهاز شلال ، تُظهر الصورة مثالًا مشابهًا للتدفئة التعريفي .
التسخين بالمراجل التعريفي
ميزات تصميم سخانات نوع Sibtekhnomash باستخدام نفس تأثير الحث الكهرومغناطيسي ، تقوم شركة أخرى بتطوير وتصنيع سخانات المياه ذات التصميم المختلف قليلاً الذي يستحق الاهتمام. الحقيقة هي أن المجال الكهربائي الذي تم إنشاؤه بواسطة ملف متعدد الدورات له شكل مكاني وينتشر منه في جميع الاتجاهات. إذا كان المبرد في وحدات VIN يمر داخل الملف ، فإن جهاز المرجل التعريفي Sibtekhnomash يوفر مبادل حراري حلزوني يقع خارج الملف ، كما هو موضح في الشكل.
يخلق اللف حقلاً كهربائيًا متناوبًا حول نفسه ، وتقوم التيارات الدوامية بتسخين ملفات أنبوب المبادل الحراري الذي يتحرك فيه الماء.يتم تجميع الملفات ذات الملفات في سلسلة من 3 قطع ومرفقة بإطار مشترك. كل واحد منهم متصل بمرحلة منفصلة ، جهد الإمداد 380 فولت. يتميز تصميم Sibtekhnomash بالعديد من المزايا:
- سخانات الحث لها تصميم منفصل قابل للطي ؛
- في منطقة عمل المجال الكهربائي ، هناك مساحة متزايدة لسطح التسخين وكمية أكبر من الماء بسبب الدائرة اللولبية ، مما يزيد من معدل التسخين ؛
- تتوفر أنابيب المبادل الحراري للتنظيف والصيانة.
مثال على توصيل غلاية الحث
على الرغم من الاختلافات في تصميم المولد الحراري ، فإن كفاءته تبلغ 98٪ ، كما هو الحال في السخانات من نوع VIN ، يتم الإعلان عن قيمة الكفاءة هذه من قبل الشركة المصنعة نفسها. يتم تحديد متانة الوحدات في كلتا الحالتين من خلال أداء الملفات ، أو بالأحرى عمر خدمة اللف والعزل الكهربائي ، يتم تعيين هذا المؤشر من قبل الشركات المصنعة في غضون 30 عامًا.
تركيب جهاز الحث
تم تجهيز النظام مع غلاية الحث بمضخة دورانية وخزان تمدد وإغلاق ومعدات قابلة للتعديل (صمامات كروية ، إلخ). في المنازل الخاصة ، كقاعدة عامة ، يتم استخدام مخطط اتصال نموذجي.
يتم تركيب غلايات الحث وفقًا للتعليمات أو ورقة البيانات الفنية. يقع الجهاز عموديًا بدقة ، ويتم توصيل أنبوب المدخل السفلي بأنبوب الإرجاع ، والأنبوب العلوي - بخط أنابيب الإمداد. تستخدم فقط الأنابيب المعدنية أو المعدنية البلاستيكية.
إذا قررت تثبيت غلاية كهربائية بالحث بيديك ، فلا تنسَ التأريض. في المنطقة المجاورة مباشرة ، تم تركيب مجموعة أمان ، وخزانة تحكم ، ومرشحات ، ومضخة دوران ، ومستشعر تدفق.
نظرة عامة على المراجل التعريفي
في السوق الروسية ، يتم تمثيل الغلايات الكهربائية من النوع التعريفي بواسطة CJSC NPK INERA (العلامة التجارية SAV) ، LLC الطاقة البديلة (العلامة التجارية VIN) ، NPK Miratron (العلامة التجارية Miratron).
تقييمات السخانات الكهربائية التعريفي SAV إيجابية وسلبية على حد سواء:
"تقوم غلاية SAV بتسخين المياه في نظام التدفئة بشكل أسرع من عنصر التسخين ، ولكنها أيضًا تبرد على الفور - يؤثر القصور الذاتي الصغير. يتم تحقيق التوفير من خلال ضبط الأداء عن طريق التشغيل الآلي: أولاً يتم تسخينه بحد أقصى ، ثم يتم تشغيله بنصف الطاقة للحفاظ على درجة حرارة السائل.
سيرجي بولدوفسكي ، الكسندروف.
"المرجل CAB 5 ، وفقًا لتأكيدات البائعين ، يعمل من المنفذ. في الواقع ، للعمل فوق +60 درجة مئوية ، يحتاج إلى خط كهرباء ثلاثي الطور و RCD. بعد عطل أو انخفاض في الجهد في الشبكة ، يتم إيقاف تشغيل الأتمتة ، ويجب عليك تشغيلها يدويًا. عند الاتصال بالشركة المصنعة ، عرضوا استبدالها. لدي نفس المشكلة مع الغلاية التي تلقيتها ".
وفقًا للمراجعات ، يتوافق سخان الحث الدوامي VIN إلى حد ما مع الخصائص المعلنة.
“لقد قمت بتثبيت VIN-7 منذ عامين. لا شكاوى ، يعمل بشكل جيد. لم ألاحظ المدخرات على هذا النحو ، لكن الحجم لا يتشكل. بشكل عام ، باستثناء السعر ، لا يختلف عن الغلايات العادية.
الكسندر سوكين ، روستوف اون دون.
وفقًا للمشترين ، فإن صمت المراجل التعريفي هي قيمة مشروطة.
“لقد قمت بتوصيل نظام التدفئة تحت الأرضية بغلاية Miraton 6. تم تسخينه بسرعة كبيرة ، لكن الطنين مستمر وغير سار. فشل جهاز التحكم ، لا يدعم مستوى درجة الحرارة المحددة.
دليل الاختيار
1. عند اختيار غلاية ، يجب التركيز على الحساب الفني الصحيح لفقدان الحرارة في المنزل. هذه هي المعلمة الأولى والرئيسية.
2. المعيار الثاني هو عدد المراحل. يمكن توصيل أحادي الطور مباشرة بالمخرج ، ثلاث مراحل - فقط خط طاقة منفصل. يتم التأريض في أي حال.
3. يجب أن تفكر أيضًا في كيفية تشغيل غلاية الحث. إذا كان مطلوبًا الحفاظ على درجة حرارة ثابتة منخفضة ، يكفي استخدام جهاز منخفض الطاقة من 2.5 إلى 6 كيلو واط.
4.تقدم بعض الشركات المصنعة شراء مبرمج وضع بشكل منفصل ووحدة تحكم عن بعد GSM وغيرها. بمساعدتهم ، تم تحسين تشغيل الغلاية ، وتزداد التكلفة وفقًا لذلك.
نقدم لكم مشاهدة فيديو تمهيدي لمراجعة الغلايات الكهربائية التعريفي:
جهاز غلاية الحث الدوامة
في الواقع ، هذا الحل التقني بعيد كل البعد عن أن يكون جديدًا ، فقد تم اكتشاف ظاهرة الحث الكهرومغناطيسي ، بسبب وظيفة غلايات التسخين بالحث الكهربائي ، بواسطة M. Faraday في عام 1831. إنه فقط بفضل المواد والتقنيات الحديثة ، تم أخذ هذه الظاهرة كأساس وتنفيذها في منشآت تسخين المياه مؤخرًا نسبيًا.
يحدث تسخين المياه بسبب ظهور تيارات إيدي (تيارات فوكو) في قلب الملف. تتشكل تحت تأثير مجال كهربائي متناوب ناتج عن لفات الملف بتيار متناوب بتردد 50 هرتز. يتكون اللب على شكل أنبوب ، ويتدفق المبرد خلاله عند تسخينه. في الواقع ، الجهاز عبارة عن محول حثي للطاقة الكهربائية إلى طاقة حرارية بكفاءة تبلغ حوالي 98٪. يتم حساب قطر السلك الذي يصنع منه الملف ، وعدد الدورات وأبعاد القلب بطريقة تسخين المياه حتى درجة حرارة قصوى تبلغ 95 درجة مئوية وفي نفس الوقت تمنع ارتفاع درجة حرارة الملف. .
نظرة عامة على الغلايات الكهربائية التعريفي وتركيبها بنفسك
الجهاز والميزات
غالبًا ما يتم تحديد مسألة اختيار غلاية لتدفئة المنزل من خلال توفر مصدر للتدفئة. الكهرباء ، بالطبع ، ليست أرخص وقود ، لكنها شائعة جدًا. تقدم الصناعة 3 أنواع:
1. عناصر التسخين - عنصر أنبوبي يسخن المبرد في الخزان. الميزة الرئيسية: أداء يصل إلى 99٪. تتمثل العيوب في العمر التشغيلي القصير للجزء الرئيسي والظهور السريع للمقياس ، مما يقلل من الكفاءة.
2. القطب الكهربي - كما يوحي الاسم ، تعمل الأقطاب الكهربائية كمسخنات. نتيجة للتفاعل مع أملاح المغنيسيوم والكالسيوم الذائبة في الماء ، يتشكل تيار يسخن السائل. الكفاءة - ما يصل إلى 98 ٪ ، حجم صغير ، ولكن يجب تخفيف السائل الحراري بالكهرباء.
3. الحث (دوامة) - مولد حراري يعمل على مبدأ الحث. دعونا ننظر فيها بمزيد من التفصيل.
جهاز المرجل الكهربائي من النوع التعريفي ليس صعبًا. يوجد نظام من الأنابيب الفولاذية محاط بملف نحاسي - محول تحريضي متدرج. في هذه العملية ، يتم تكوين مجال كهرومغناطيسي يقوم بتسخين اللب بداخله المبرد. وفقًا للشركة ، تصل درجة حرارة الماء إلى +70 درجة مئوية في 7 دقائق.
الغلاف الخارجي مصنوع من الفولاذ المتين مع طلاء مسحوق مقاوم للحرارة. تشتمل المجموعة أيضًا على عاكس (محول مصنوع من مادة شبه موصلة) ، وثرموستات بجهاز استشعار داخلي ، ووحدة تحكم. يتم تركيبه فقط في أنظمة مغلقة ، بغض النظر عن نوع الناقل الحراري (ماء ، مضاد للتجمد ، مضاد للتجمد ، زيت).
الخصائص التقنية لمرجل التعريفي لنظام التدفئة (سلسلة منزلية):
على الإنترنت ، يمكنك غالبًا العثور على توصيات من "Kulibins" الشعبية حول كيفية بناء سخان التعريفي بيديك من البلاط. مثل هذه التصميمات لا تصمد أمام النقد ، فهي قصيرة العمر ، وغالبًا ما تكون خطرة على صحة الآخرين ، وكفاءتها بالكاد تصل إلى 50٪. تعتبر النماذج الصناعية أكثر تعقيدًا وأكثر أمانًا في الاستخدام ، حيث يتم استخدام مواد مختلفة تمامًا في الإنتاج.
