حساب عناصر التسخين

قواعد التشغيل

لكي يخدمك عنصر التسخين المثبت في بطارية التسخين لأطول فترة ممكنة ، يجب مراعاة القواعد التالية:

لا تستخدم القوة المفرطة أثناء عملية التثبيت. لا تقم بشد صواميل التلامس ومثبتات عنصر التسخين بقوة. قد تنفجر المواد الهشة.
لا يتم تشغيل السخان إلا في حالة وجود ماء في البطارية. إذا دخل السائل في أنبوب أداة مسخن بالفعل ، فقد يحدث انفجار حراري صغير. نتيجة لذلك ، لن يفشل عنصر التسخين فقط ، ولكن قد تتلف بطارية التسخين.
أثناء تشغيل الجهاز ، سيتشكل مقياس على سطحه ، والذي يجب تنظيفه بشكل دوري. جدول الصيانة الموصى به هو مرة كل ثلاثة أشهر. إذا تجاوز سمك المقياس على أنبوب التسخين 2 مم ، سينخفض نقل الحرارة وقد يفشل الجهاز.
لاستبعاد زيادة الطاقة المحتملة ، يوصى بتوصيل عنصر التسخين من خلال مصدر طاقة غير متقطع أو مثبت. يجب تأريض السخان أثناء التثبيت.
يوصي المصنعون باستخدام الماء المقطر فقط كمبرد. في المباني السكنية ذات الناهض المشترك ، من غير الواقعي الامتثال لهذا المطلب ، لذلك من الضروري تنظيف السخانات من الحجم في كثير من الأحيان.

بعد أن قررت تثبيت عناصر التدفئة في نظام التدفئة في منزلك ، اختر المنتجات التي تناسب قطر المشعات

بالإضافة إلى ذلك ، من الضروري مراعاة قوة الأجهزة. سيضمن ذلك درجة الحرارة المثلى في الداخل.

عند اختيار عنصر التسخين ، يمكنك الاسترشاد بالمخطط التالي:

20 واط / م 3. هذه القوة مناسبة للمباني الجديدة التي تتمتع بعزل حراري ممتاز.
30 وات / م 3 - مناسب للشقق التي تم تركيب النوافذ البلاستيكية فيها ، والجدران والأرضيات مجهزة بعزل حراري موثوق.
40-50 واط / م 3. يوصى باستخدام عناصر التسخين بهذه القوة في المنازل القديمة.

يعد تثبيت عنصر التسخين هو الخيار الأفضل لضمان الراحة والراحة في المباني السكنية. في الواقع ، يمكن مقارنة هذا التصميم بسخان الزيت ، لكن عناصر التسخين توفر تدفئة أسرع وأكثر اتساقًا لجميع الغرف في الشقة. وتجدر الإشارة إلى أنه إذا كانت المرافق في مدينتك تعمل على المستوى المناسب ، فلا ينصح بتركيب عناصر التسخين. ستكون فواتير الكهرباء باهظة للغاية.

ميزات الاختيار

يمكن أن تختلف السخانات الكهربائية المصممة لتسخين البطاريات في عدة معايير. لذلك ، يجب التعامل مع الاختيار بحكمة

أدناه سننظر في ما يجب الانتباه إليه عند اختيار عنصر التسخين.

تعد الطاقة من أهم المعلمات ، حيث يعتمد عليها انتقال حرارة الجهاز. لذلك ، أولاً وقبل كل شيء ، تحتاج إلى حساب الطاقة المطلوبة للتدفئة المريحة للغرفة.

في المتوسط ، يلزم 1 كيلوواط من الطاقة لكل 10 م 2. للحصول على حساب أكثر دقة ، من الضروري مراعاة المنطقة وفقدان الحرارة في الغرفة.صحيح ، إذا تم استخدام السخانات كعنصر تسخين إضافي ، فإن نصف الطاقة كافية.

ملحوظة! لا معنى لاستخدام سخان أقوى من 75 في المائة من ناتج الحرارة للرادياتير نفسه ، حيث لن يتم استخدام قدراته بالكامل.

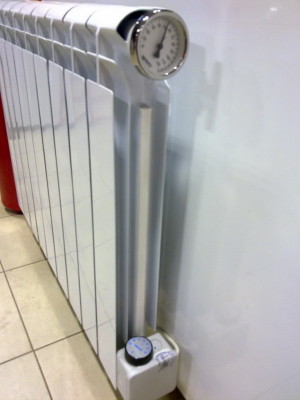

مشعاع ثنائي المعدن مع عنصر تسخين كهربائي

نوع المبرد

لا تختلف عناصر تسخين مشعات الألمنيوم والبطاريات ثنائية المعدن من الناحية الهيكلية عن عناصر التسخين لأجهزة الحديد الزهر.

ومع ذلك ، فإن الاختلافات تكمن في النقاط التالية:

شكل الجزء الخارجي من الجسم.
المواد كعب.

يحتوي عنصر التسخين الخاص بالرادياتير المصنوع من الألومنيوم على سدادة بقطر بوصة واحدة. يبلغ قطر قابس بطاريات الحديد الزهر القياسية 1¼ بوصة.

لذلك ، قبل شراء السخان ، يجب الانتباه إلى أنواع البطاريات المخصصة لها. عادة ما يتم تضمين هذه المعلومات في التعليمات المضمنة في المجموعة.

طول عنصر التسخين

معلمة اختيار مهمة هي طول عنصر التسخين. كما قد تتخيل ، فإن توحيد تسخين البطارية ودوران السائل يعتمدان على ذلك. وفقًا لذلك ، يتم تحديد الطول اعتمادًا على عدد أقسام الجهاز.

من الناحية المثالية ، يجب أن يكون عنصر التسخين أقصر بمقدار 10 سم من البطارية. في هذه الحالة ، سيتم تسخين السائل بالتساوي قدر الإمكان.

أتمتة

يمكن أن تكون الأتمتة مدمجة وخارجية. وتجدر الإشارة إلى أن عنصر تسخين الرادياتير المزود بثرموستات مدمج أرخص من المكونات بشكل منفصل. ومع ذلك ، تميل الإلكترونيات الخارجية إلى أن تكون أكثر فاعلية.

يعتمد الاختيار على الغرض من السخان. إذا كان سيتم استخدامه كمصدر رئيسي للحرارة ، فيمكن تركيب إلكترونيات خارجية لضمان أقصى درجات الراحة في التسخين. إذا تم التخطيط لاستخدام الجهاز كجهاز إضافي ، فإن عنصر التسخين المستخدم في مشعات التدفئة مع منظم الحرارة في أحد المساكن سيكون مناسبًا أيضًا.

عنصر تسخين غير مكلف مع منظم حرارة لمبرد من الحديد الزهر

الصانع

أما بالنسبة للشركة المصنعة ، في هذه الحالة ، فإن الاختيار ليس مهمًا جدًا. الحقيقة هي أن الشركات الأوروبية المعروفة لا تعمل في إنتاج هذه المعدات. لذلك ، في السوق ، كقاعدة عامة ، يمكنك العثور على منتجات من الإنتاج البولندي والأوكراني والتركي.

كل عناصر التسخين هذه متشابهة تمامًا من حيث الجودة ، لذلك يجب إيلاء المزيد من الاهتمام لخصائصها. الشيء الوحيد هو أنه من الأفضل الامتناع عن شراء المنتجات الصينية ، لأن الموردين غالبًا ما يستوردون أرخص النماذج منخفضة الجودة. ومع ذلك ، حتى من بينها السخانات الجديرة تأتي عبرها في بعض الأحيان.

هنا ، ربما ، جميع النقاط الرئيسية المهمة عند اختيار عناصر التسخين للبطاريات.

لا يقدم استخدام عناصر التسخين للمشعات أي فائدة مقارنة بأنواع التدفئة الكهربائية الأخرى. ومع ذلك ، تعد هذه السخانات خيارًا ممتازًا لتدفئة جميع أنواع غرف المرافق. بالإضافة إلى ذلك ، يمكن استخدامها كمصدر إضافي أو طارئ للحرارة.

يمكنك الحصول على معلومات إضافية ومفيدة حول الموضوع المحدد من الفيديو في هذه المقالة.

مقارنة بين غلاية عنصر الحث والتسخين

1: غلاية الحث - يدعي المصنعون أكثر من 30 عامًا بدون صيانة كثيرة (100000 ساعة).

السؤال الذي يطرح نفسه ، من أين تأتي البيانات إذا كانت هذه حداثة ظهرت في السوق مؤخرًا فقط؟

2: تفقد غلاية عنصر التسخين 40٪ من طاقتها على مدى 4 سنوات من التشغيل ، ولا تفقد الغلاية بالحث على الإطلاق.

هذا ما يحدث - من غلاية 9 كيلووات بعد 4 سنوات بقي 3.6 كيلو واط فقط؟

على سبيل المثال ، قمت بتركيب غلاية كهربائية واحدة - لم ألاحظ أي فقد في الطاقة لأكثر من 7 سنوات ، ولم أغير عناصر التسخين ونسيتها بشكل عام ، فهي تسخن بشكل مثالي.

3: درجة حرارة التسخين لملف عنصر التسخين هي 750 درجة مئوية ، مما يميز خطر الحريق.

كيف يمكن لعنصر تسخين موجود داخل أنبوب حديدي أن يهدد الحريق؟

نعم ، أوافق ، يصبح الجو حارًا جدًا. لكن كيف يؤثر ذلك على خطر الحريق ، ليس لدي أي فكرة ...

ما لم تقم بسحب عنصر التسخين ووضعه على أرضية خشبية والجهد الكهربائي ، فلن يعمل بعد الآن.

4: عدد كبير من الوصلات المانعة للتسرب (سخانات ، فلانشات) ضرورة المراقبة المستمرة ما الوصلات والشفاه؟

لفترة طويلة بالفعل ، لم يتعلم الناس كيفية صنع الغلايات الكهربائية بأنفسهم بالطريقة العادية - ببساطة وبشكل موثوق.

في التصميم الذي أستخدمه ، لا يوجد سوى صمولة واحدة كبيرة ، حيث يتم فك عنصر تسخين أحادي / ثلاثي الطور - ALL.

لا مزيد من الشفاه والأختام. توجد فقط أنابيب تسخين مناسبة بنفس الطريقة كما في حالة غلاية الحث.

5: مطلوب عدد كبير من الملامسات الكهربائية (أطراف عناصر التسخين) الموجودة في منطقة العمل ذات درجة الحرارة العالية ، والصيانة المستمرة للتلامس الكهربائي الجيد (السحب ، وما إلى ذلك) ، مما يعقد التصميم.

مثير جدا للاهتمام ... ولكن ماذا عن عدد أقل من الأسلاك لغلاية الحث ثلاثية الطور؟ لا ، نفس الشيء.

ثلاث مراحل - ثلاث ملفات في غلاية الحث ، كل ملف له ناتجين ، ليصبح المجموع ستة وصلات تلامس. ويتطلب أيضًا "الحفاظ على اتصال كهربائي جيد ..."

بالمناسبة ، من تجربتي ، لا توجد مشاكل مع هذا. استخدم السلك النحاسي الرئيسي للقسم الصحيح وعند التوصيل ، قم بتمديد جهة الاتصال جيدًا.

6: "بسبب الحمل العالي بالواط على سطح عنصر التسخين ، تحدث رواسب مقياس مكثفة وانسداد في الغلاية والنظام مع سقوط الحمأة من عناصر التسخين."

من لا يفهم ما هو الحمل العالي بالواط ، انظر إلى كيفية تسخين الماء في غلاية كهربائية ، هذا هو.

يجب اختيار الغلاية الكهربائية فقط بشكل صحيح.

التضمين الأولي لعنصري تسخين متسلسلين عند 380 - ولا يوجد حمل بالواط.

بالإضافة إلى ذلك ، غالبًا ما يتم تصنيع غلاية كهربائية بمضخة دورانية ويكون للماء وقت كافٍ لإزالة الحرارة من عنصر التسخين.

بالإضافة إلى ذلك ، هذه المشكلة ذات صلة فقط بعناصر التسخين القوية جدًا والقصيرة. إذا تم اختيار عنصر التسخين بشكل صحيح ، فلن تكون هناك مشكلة في حمل الواط.

فيما يتعلق بانسداد المرجل ورواسب الحجم ، فليس كل شيء مخيفًا للغاية. هذا ليس سخان مياه متدفق والتدفئة نظام مغلق. بالطبع ، خلال فترة التشغيل ، يتم تشكيل طلاء صغير على عنصر التسخين ، لكنه طلاء صغير ، وليس قشرة متقشرة.

وهذا لا يؤثر تقريبًا على كفاءة عنصر التسخين.

تين وأنواعه

من الناحية الهيكلية ، السخان الكهربائي الأنبوبي (TEN) عبارة عن أنبوب مصنوع من الكربون أو الفولاذ المقاوم للصدأ مع لولب موصل للحرارة مصنوع من مادة النيتشروم ، وهي مادة ذات مقاومة عالية ، موضوعة بالداخل. الأنبوب مملوء بسائل تبريد خاص ، البيريكلاز ، وهو عازل جيد ، علاوة على ذلك ، لديه موصلية حرارية عالية ، وهو محكم الإغلاق. تقوم البيريكلاز ، تحت ضغط عالٍ ، بإصلاح اللولب المتمركز على طول المحور ، لذلك لا يتحرك عندما يكون عنصر التسخين مثنيًا ، ووفقًا للنموذج ، يتم إعطاؤه الشكل المطلوب. في الخارج ، تبرز نهايات اللولب ، والتي تعمل على الاتصال بالتيار الكهربائي.

يمكن تقسيم عناصر التسخين إلى مجموعات وفقًا لعدة معايير:

وفقًا لنوع سطح التسخين ، فهي أنبوبي ومضلع وقضيب ومسطح وشريط:
- تستخدم السخانات الكهربائية الأنبوبية في جميع السخانات الكهربائية التي يتم فيها تسخين الناقل الحراري نتيجة تحويل الطاقة الكهربائية والحرارة. وهي مصنوعة من الكربون والفولاذ المقاوم للصدأ والنحاس والتيتانيوم ، وعادة ما يتراوح طولها من 20 إلى 600 مم من أنبوب يبلغ قطره من 6 إلى 18.5 مم من أي تكوين وقوة ؛
- تستخدم السخانات الكهربائية ذات الزعانف الأنبوبية في الستائر الحرارية والحمل الحراري لتسخين الغاز أو الهواء ، والتي تستخدم لتدفئة الغرفة. يتم توصيل الأضلاع المصنوعة من الشريط المعدني بأنبوب تسخين فولاذي مزود بمشابك خاصة متعامدة مع محوره. يسمح السطح الخارجي المتفرّع ، عند درجة حرارة منخفضة ووزن وأبعاد إجمالية لعنصر التسخين ، بزيادة نقل الحرارة ؛
- تُستخدم سخانات الشريط المصنوعة من صفائح الألمنيوم أو الفولاذ المقاوم للصدأ لتسخين سطح مستوٍ ، مثل التدفئة تحت الأرضية ، ولكن في أغلب الأحيان في الإنتاج الصناعي ؛
- يتم إنتاج السخانات المسطحة باستخدام حلزوني في سخان خزفي لتسخين الأسطح المسطحة أيضًا في الصناعة ؛
- تم تصميم سخانات القضيب للعمل في ثقوب الأجزاء المعدنية.
وفقًا لنوع وسيط العمل ، يمكن استخدامها لتسخين المياه ، والهواء ، والغاز ، والمعادن ، والنفط ، والعديد من الوسائط العدوانية في الإنتاج.
حسب النطاق ، يتم إنتاج عناصر التدفئة المنزلية للغلايات وغلايات التدفئة والمشعات والأفران والمواقد الكهربائية والغسالات والغلايات الكهربائية ، إلخ.

بالإضافة إلى ذلك ، قد تحتوي عناصر التسخين المتفاوتة في الطاقة من 15 إلى 15000 واط لكل وحدة سطح على خيارات إضافية: منظمات الحرارة وأجهزة استشعار الإغلاق التلقائي في حالة ارتفاع درجة الحرارة.

أنواع ومبدأ العملية

هناك نوعان رئيسيان من الغلايات الكهربائية:

قطب كهربائي.
استقراء، -

في الوقت نفسه ، كل ما تبقى هو مجرد تعديلات على أحد هذه الأنواع. غالبًا ما يُطلق على غلاية القطب الكهربي أيضًا غلاية أيونية ، لأنها تحول الطاقة الكهربائية إلى طاقة حرارية.

يشغل التصميم الحد الأدنى من المساحة ، ويتم تثبيته مباشرة على الأنبوب ، ولا يلزم حتى توصيله بالحائط. فقط في حالة وضعوه على برغيين ، لكن هذا ليس ضروريًا.

ظاهريًا ، يبدو وكأنه قطعة صغيرة من الأنابيب ، يبلغ طولها حوالي 40 سم ، ويوجد قضيب معدني في الجزء الأخير من السخان ، وعلى الجانب الآخر يكون السخان ملحومًا أو يوجد أنبوب فرعي خاص في ذلك ، بسبب نقل المبرد عبر النظام بالكامل.

ينص التصميم على وجود عدد 2 من الأنابيب الفرعية ، حيث يتم إدخال أنابيب للإرجاع والتزويد:

يمكن وضع أحدهما في الجزء الأخير ، والثاني مثبت بزاوية قائمة في الجزء الجانبي.
غالبًا ما يتم تثبيتها من الأجزاء الجانبية المتعامدة مع بقية الهيكل وبطريقة تجعلها موازية لبعضها البعض.

مبدأ التشغيل

يحتوي هذا المرجل على مبدأ التشغيل التالي: يتم وضع الكاثود (القطب الموجب الشحنة) والأنود (القطب السالب الشحنة) في المبرد. بعد تنشيطها ، تبدأ حركة الأيونات. تتغير قطبيتها من وقت لآخر ، على وجه الخصوص ، سوف يغير أيون مشحون شحنته من واحد إلى آخر حوالي 50 مرة في الثانية.

يؤدي هذا في النهاية إلى حقيقة أن الاحتكاك يحدث في السائل بسبب حركة الأيونات هذه ، مما يؤدي إلى ارتفاع درجة الحرارة.

تؤدي هذه التقنية إلى بعض العيوب:

المبرد في أي حال سيتم تنشيطه.
يجب تحضيره قبل ملئه بالبطاريات من حيث محتوى الملح.
يمنع منعا باتا استخدام السوائل غير المجمدة في نظام التدفئة.

تعمل الغلايات الحثية التي تعمل على التيار الكهربائي على تسخين المبرد باستخدام مجال مغناطيسي ينشأ من التيار الكهربائي.

هذا التصميم بأكمله بسيط للغاية ويتضمن العناصر التالية:

الإطار؛
عازلة؛
النواة ، حيث سيتم تسخين المبرد ؛
لفه؛

يتمثل الاختلاف الرئيسي عن تصميم القطب في أنه في غلايات الحث ، يتم عزل السائل تمامًا عن العناصر الموصلة ، لذلك لن يتم تنشيطه.

يتم توصيل لفائف الأسلاك النحاسية بالشبكة من خلال نظام تحكم خاص. هذا يخلق مجال مغناطيسي في الملف. سوف يقوم بتسخين الأنبوب ، الذي يعمل كنواة ، وسوف يعطي بالفعل كمية معينة من الحرارة إلى الماء. في الوقت نفسه ، سيظل جسم غلاية التدفئة باردًا ، نظرًا لوجود طبقة من العزل في تصميمه.

يجب أن يقال أيضًا أن اللب ليس مستقيمًا ، ولكن له شكل منحني ، أحيانًا على شكل حلزوني ، بحيث يمر المبرد خلاله لفترة أطول. عمر الخدمة لمثل هذا المرجل لا يقل عن 25 سنة. بعد هذا الوقت ، سوف يصدأ الأنبوب ، وهو القلب.

أول لقاء

غلاية الحث قيد التشغيل

يشير الاسم نفسه إلى أن المرجل يعتمد على مبدأ الحث الكهرومغناطيسي. لفهم جوهر العملية ، يكفي تمرير تيار كبير عبر ملف من الأسلاك السميكة. سيكون هناك بالتأكيد مجال كهرومغناطيسي قوي حول الجهاز. وإذا وضعت أي مغناطيس حديدي (معدن ينجذب) إليه ، فسوف يسخن بسرعة كبيرة.

أبسط مثال على مصدر حرارة الحث هو ملف ملفوف حول أنبوب عازل. من الضروري فقط وضع قلب صلب بالداخل. يقوم الملف المتصل بمصدر للكهرباء بتسخين قضيب معدني. يبقى الآن توصيل الجهاز بالخط الذي يدور سائل التبريد من خلاله ، وسيبدأ مرجل الحث البدائي في توليد الحرارة.

يمكن وصف مبدأ العملية برمته في بضع جمل. تولد الطاقة الكهربائية مجالًا كهرومغناطيسيًا. تحت تأثير الموجات الكهرومغناطيسية ، يتم تسخين اللب المعدني. يتم نقل الحرارة الزائدة من القضيب إلى المبرد (جلايكول الإيثيلين أو الزيت أو الماء).

يولد التسخين المكثف للسائل تيارات حرارية. يميل المبرد الساخن إلى الارتفاع ، وتكون قوته كافية لتشغيل دائرة صغيرة. في الخطوط الطويلة ، من الضروري تركيب مضخة دوران.

عناصر تسخين مشعات التدفئة

في المشعات ، يتم تثبيت عناصر التسخين للحفاظ على درجة حرارة المبرد أثناء الإغلاق قصير المدى لنظام التدفئة المركزية أو للتدفئة الإضافية لسائل التبريد. يمكن أن تكون هذه التسخين الإضافي في الليل مفيدة إذا كان المصدر الرئيسي للحرارة هو غلاية وقود سائل باهظة الثمن ، ويتم تثبيت عداد كهربائي ثنائي التعريفة في المنزل.

تتميز عناصر التسخين لمشعات التسخين بشفة رفيعة وعنصر تسخين ضيق. يتم تثبيتها على مشعات من الحديد الزهر والألمنيوم ، ويمكن تصنيعها بسعات مختلفة وتختلف في طول عنصر التسخين. تتضمن العبوة غطاء واقيًا يحمي عنصر التسخين من الرطوبة.

نظرًا لأن الأنبوب مطلي بالكروم والنيكل أثناء عملية التصنيع ، فإن عناصر تسخين المشعات متينة وموثوقة. يسمح لك منظم الحرارة الشعري بالتحكم بدقة في درجة حرارة التسخين ، ويعمل مستشعران لدرجة الحرارة على حماية الجهاز من ارتفاع درجة الحرارة. تحتوي عناصر التسخين الحديثة على وظائف إضافية ، مثل "Turbo" ، عندما يعمل الجهاز بأقصى طاقة لبعض الوقت لتدفئة الغرفة بسرعة ، أو "Anti-freeze" ، المصمم للحفاظ على درجة حرارة لا تقل عن 10 درجات مئوية لفترة طويلة زمن.

يعد تثبيت عنصر التسخين في المبرد أمرًا بسيطًا للغاية: قم بإزالة القابس من الحافة السفلية للسخان ، ثم قم بلفه في فتحة السخان ، وقم بتثبيت منظم الحرارة ، وقم بتوصيل مصدر الطاقة بالأرض. يجب أن يشير جواز السفر للجهاز إلى متطلبات الضيق ، إذا لم يتم ملاحظته ، فقد يتم تنشيط المبرد ، وهذا أمر يهدد الحياة. مزايا تركيب عناصر التسخين في نظام التدفئة المركزية:

حماية المباني من التجمد ؛
حماية النظام من التلف في الصقيع الشديد ؛
الكفاءة ، لأن كل الطاقة تتحول إلى حرارة ؛
عملية النبض ، مما يوفر الكهرباء ؛
دقة عالية في التحكم في درجة الحرارة ؛
ميزات مفيدة إضافية ؛
سعر ديمقراطي.

إيجابيات وسلبيات استخدام عناصر التدفئة للتدفئة المنزلية

العيب الرئيسي لطريقة التسخين هذه ، كما في حالة الأجهزة الكهربائية الأخرى ، هو تكلفة تكاليف التشغيل. لا تزال الكهرباء أغلى مصدر للحرارة (ما لم يكن لديك بالطبع فرصة لاستخدام الطاقة الشمسية أو طاقة الرياح مجانًا ، وأنت متصل بشبكة الطاقة الرئيسية). عيب آخر هو استحالة الإصلاح في حالة فشل اللولب. ومع ذلك ، هناك بعض الجوانب الإيجابية ، والتي قد تصبح في بعض الحالات أولوية.

الود البيئي لنظام التدفئة. عند استخدام السخانات الكهربائية ، ليست هناك حاجة لتخزين وتخزين أي نوع من الوقود ، ولا توجد منتجات احتراق ضارة تدخل البيئة ؛
إمكانية التثبيت المستقل لنظام التدفئة في حالة عدم الوصول إلى الموارد الحرارية الأخرى (على سبيل المثال ، الغاز) ؛
أبعاد صغيرة ومجموعة كبيرة من النماذج من حيث القوة والوظائف ؛
إمكانية أتمتة عملية التسخين: تركيب عناصر التسخين بثرموستات ؛
تكاليف شراء وتركيب منخفضة. هناك نماذج لا تتجاوز تكلفتها 1000 روبل. ويمكن تركيب عناصر التسخين في مشعات التدفئة بشكل مستقل.

وأخيرًا ، بعض النصائح حول التثبيت الذاتي للسخانات الكهربائية الأنبوبية. كيف يتم تضمين عنصر التسخين بشكل صحيح في نظام التدفئة؟ بادئ ذي بدء ، تحتاج إلى اختيار النموذج المناسب عن طريق قياس أقطار المشعات حيث من المفترض أن يتم تثبيت عنصر التسخين وإجراء حسابات الطاقة. ثم اقرأ التعليمات الخاصة بالجهاز بعناية ، والتي يجب أن تشير إلى ما إذا كان الختم الإضافي مطلوبًا أم لا. هذه واحدة من أهم النقاط ، لأن ملامسة الموصل بسائل نقل الحرارة سيؤدي إلى تنشيط مشعاتك ، وهذا أمر خطير على السكان. إذا أشارت الشركة المصنعة إلى الحاجة إلى ختم إضافي ، فيجب القيام بذلك. بالإضافة إلى ذلك ، فإن استخدام أجهزة التدفئة الكهربائية دون التأريض أمر غير مقبول.

موقع عناصر التسخين في مشعاع من الحديد الزهر

يحتوي تركيب عناصر التسخين في مشعات الحديد الزهر على عدد من الميزات. ترتبط بقطر الأنبوب واتجاه الخيط. بشكل عام ، يكون الإجراء الخاص بتثبيت التدفئة بعناصر التسخين في النظام الحالي كما يلي: افصل نظام التسخين عن مصدر الحرارة ، وصرف الماء ، وتركيب عنصر التسخين ، وملء المبرد ، والتحقق من أداء النظام. عند استخدام عناصر التسخين مع منظمات الحرارة في نظام مشعات التدفئة ، من الضروري أيضًا التحقق من أدائها بعد التثبيت. يُنصح أيضًا بتركيب مستشعرات المياه وفحص زوايا المشعات. نظرًا لأن احتقان الهواء يمكن أن يؤثر بشكل كبير على تشغيل النظام بأكمله وتعطيل عنصر التسخين.

سخانات كهربائية لأنواع التدفئة

تم اختراع TENS في نهاية القرن التاسع عشر في أمريكا. تم الحصول على براءة اختراع لهذا في عام 1896. كانت المنتجات الأولى عبارة عن حلزوني معزول بمادة خزفية ويتم إدخاله في أنبوب معدني. كانت هذه السخانات الكهربائية للتدفئة منتجات عملية ، ولكنها غير آمنة للعمل. بدأ الإنتاج الضخم لهذه الأجهزة بعد 50 عامًا من الاختراع. منذ ذلك الوقت ، تم استخدام عناصر التسخين على نطاق واسع وأصبحت واحدة من أكثر أجهزة التدفئة شيوعًا التي تعمل بواسطة شبكة كهربائية. منذ ذلك الحين ، تغيروا كثيرًا ، وأصبحوا أكثر كمالا - يمكنك أن ترى كيف يبدون الآن في الصورة. تختلف الأجهزة الحديثة بشكل ملحوظ عن النماذج الأولى ، لكن مبدأ عملها ظل دون تغيير.

حساب استهلاك أنواع الوقود الفردية

نحسب كمية الوقود المطلوبة لمبنى بمساحة 250 م 2 ، مع ارتفاع سقف 3 م ، أي V = 750 م 3.

بالنسبة لروسيا ، يستمر موسم التدفئة فعليًا 250 يومًا على الأقل. خلال هذا الوقت ، تعمل غلايات الغاز والوقود السائل حوالي 6 ساعات في اليوم ، أي ما مجموعه 250 × 6 = 1500 ساعة.

بالنسبة لهذه الغلايات ، نستخدم الصيغة (1) ، نفترض أن γ = 0.02 kWh / m3.

مبدأ تشغيل غلاية الانحلال الحراري.

غلاية غاز عادية

سعر الساعة هو:

س_جي\ u003d (750 0.02 / (9.45 × 0.9) \ u003d 1.764 م 3 ، والتي ستكون لمدة 1500 ساعة من التشغيل 2645 م 3.

بالنسبة لغلاية تكثيف الغاز ، سيكون حجم الغاز المستهلك 2480 متر مكعب.

غلاية وقود الديزل

سعر الساعة هو:

س_{ديت كغم}\ u003d (750 0.02 / (11.7 × 0.85) \ u003d 1.51 كجم ، والتي ستكون 2262 كجم مقابل 1500 ساعة عمل.

سيكون استهلاك وقود الديزل باللتر مساويًا لـ:

س_{دي تي ل}\ u003d (750 0.02 / (9.33 × 0.85) = 1.89 لترًا ، والتي ستكون 2837 لترًا لمدة 1500 ساعة.

بالنسبة لمراجل الوقود الصلب ، فإن طريقة التشغيل هذه غير مناسبة. تعمل هذه الغلايات بشكل مستمر ، فقط لمراجل الانحلال الحراري ، من الضروري مراعاة فترات الراحة لوضع جزء جديد من الحطب.

غلاية تقليدية تعمل بالحطب

العمل بشكل مستمر خلال موسم التدفئة بالكامل أي وقت التشغيل (بالساعات) لموسم التدفئة سيكون 250 × 24 = 6000 ساعة حسب المعادلة (1) لدينا:

س_{الآخرين}\ u003d (750 0.02 / (2.78 × 0.7) = 7.7 كجم ، والتي ستكون 46.2 طنًا مقابل 6000 ساعة عمل.

الشكل 1. عملية الاحتراق في غلاية تقليدية وتكثيف.

أطلقت الخشب المرجل الانحلال الحراري.

تحتوي غلاية الانحلال الحراري التقليدية على غرفة احتراق بحجم 0.1 متر مكعب. سيكون الاستهلاك المطلوب للحطب بالساعة كما يلي:

س_{وليمة الدكتور}= (750 0.02 / (4 × 0.9) = 4.17 كجم.

لتحديد الاستهلاك لموسم التدفئة ، من الضروري حساب وقت تشغيل المرجل في علامة تبويب حطب واحدة. يدخل ما يقرب من 20 كجم من الحطب إلى الغرفة بحجم 0.1 متر مكعب. أي أن حمولة واحدة تكفي لمدة 5 ساعات من العمل. إذا كان وقت التحميل 30 دقيقة ، فمن الضروري أثناء النهار أداء 4 أحمال كل منها 20 كجم ، بإجمالي 80 كجم في اليوم. خلال موسم التسخين ، ستصل هذه الكمية إلى 20 طنًا ، أي أن غلاية الانحلال الحراري تكون أكثر من ضعف كفاءة الغلاية التقليدية.

الآن ، بمعرفة تكلفة كل نوع من أنواع الوقود ، من السهل معرفة الوقود المربح للاستخدام في منطقة الإقامة.

إجراءات وقائية فى حالة تعطل السخانات

حتى إذا كنت قادرًا على تضمين عنصر التسخين في أنظمة التدفئة بشكل احترافي ، فلا تنس اتباع قواعد استخدامه. أولاً ، تحقق مما إذا كانت شبكتك الكهربائية يمكنها تحمل أقصى أحمال. للقيام بذلك ، قم بإضافة تصنيفات الطاقة لجميع الأجهزة الكهربائية في منزلك ، ثم قم بإضافة عامل 1.2 إلى الرقم الناتج للحصول على هامش. يجب أن يتحمل المقطع العرضي للأسلاك الكهربائية القدرة المقدرة بدون دوائر قصر وارتفاع درجة الحرارة.

أثناء تشغيل عناصر التسخين ، يتم تدمير ملف التسخين تدريجيًا. هذا هو السبب في أن عناصر التسخين التي يتم إنتاجها لتسخين البطاريات يجب أن يتم اختيارها لمدة خدمة أقصاها 10 سنوات. أيضًا ، كإجراء وقائي ، اتبع هذه القواعد أثناء تشغيل عناصر التسخين:

لا تصب ماء الصنبور في الأنابيب أو مشعات التسخين ، فقد يتسبب ذلك في تراكم الترسبات الكلسية على سطح عنصر التسخين. يجب استخدام الماء المقطر فقط ؛
من الضروري تثبيت جهاز يعمل بالتيار المتبقي ، حيث يمكنك توصيل كل من عناصر التسخين الواحدة والعديد من عناصر التسخين في وقت واحد. إذا وقع حادث ، فسوف ينقطع التيار الكهربائي بسرعة ، ولن يعاني أي شخص ولا شيء في الشقة ؛
لا يوصى بتشغيل الجهاز أو إيقاف تشغيله بشكل متكرر عند التسخين ، فهذا سيقصر من عمر الخدمة ؛
إذا لاحظت الكهرباء الساكنة على البطارية ، فتأكد من فحص عنصر التسخين بحثًا عن التسريبات ؛
يمنع منعا باتا تركيب عنصر التسخين في المرجل أو المبرد دون التأريض.

إذا اتبعت هذه القواعد البسيطة ، فلن يعمل نظام التدفئة في الشقة بكفاءة فحسب ، بل لن يشكل أي تهديد. كما أنه من المرغوب فيه بشدة قبل إدخال عنصر التسخين في نظام التدفئة ، للعناية بالعزل الحراري في الغرفة. سيؤدي ذلك إلى زيادة عمر الجهاز ، وكذلك توفير الكثير من الكهرباء.

متى تستخدم عنصر التسخين

من الأفضل عدم استخدام عنصر التسخين الخاص بالبطاريات `` افعلها بنفسك '' للتدفئة ، لأن هذا لا يفي بمعايير السلامة الفنية. على سبيل المثال ، من الصعب للغاية منع حدوث ماس كهربائي بشكل مستقل عند دخول التيار إلى المبرد.

يعمل الملف المعدني كعنصر تسخين. وجود مقاومة كهربائية عالية. هذا الملف موجود في غلاف معدني مملوء بالزيت.وبالتالي ، أثناء تشغيل العنصر ، يمكن ضمان معامل نقل حرارة أفضل. أثناء الاتصال بالتيار الكهربائي ، يسخن الملف وينقل الطاقة إلى الغلاف ، والذي يعمل كمبادل حراري بين الماء وعنصر التسخين.

تستخدم عناصر التسخين للتدفئة في مثل هذه الحالات:

عند إنشاء أنظمة التدفئة حيث لا يوجد رئيسي. للقيام بذلك ، تحتاج إلى عنصر تسخين لمبرد التدفئة بوظيفة ضبط الطاقة ؛
عندما تكون جزءًا من الغلايات الكهربائية. عناصر تسخين الغلايات من صنع المصنع ، لكنها باهظة الثمن ، وأحيانًا يمكن صنعها يدويًا. جهاز التسخين الرئيسي في هذه الحالة هو عنصر تسخين خاص للغلاية ، والذي يتميز بقوة عالية ومصمم لجهود تصل إلى 380 فولت ؛
للتدفئة السريعة للغرفة. يتميز التسخين بعناصر التسخين الكهربائية ، بخلاف تلك المستخدمة مع غلايات الغاز ، بأسرع تسخين ممكن لسائل التبريد.

للأجهزة الكهربائية للتدفئة أبعاد مدمجة ويمكن تركيبها بنجاح في وحدات مثل:

هذا يقلل بشكل كبير من أبعاد نظام التدفئة بالكامل ، وهو أمر مهم جدًا للشقق الصغيرة. ومع ذلك ، فإن التدفئة على الهياكل محلية الصنع باهظة الثمن ، وهذا هو عيبها الرئيسي.

النوع الرئيسي للتدفئة

يتم استخدامها في غرف صغيرة مع إقامة غير دائمة لشخص فيها ، على سبيل المثال:

- غرف المرافق
- المرائب.
- أنواع مختلفة من ورش العمل.

نصيحة: في حالة الاستخدام هذه ، يتم تثبيت عنصر التسخين في مشعاع مملوء بزيت منخفض اللزوجة.

يرجع رفض استخدام الماء في السخان إلى احتمال تجميده في درجات حرارة منخفضة. مثل هذا السخان مطابق لمبرد الزيت ولا يحتاج إلى توصيله بنظام تدفئة مركزي أو محلي. يحدث تداول الزيت بشكل حصري داخل السخان.

عنصر تسخين شامل لمشعات التدفئة مع ترموستات

حالة استخدام أخرى هي المنازل الريفية التي تتم زيارتها أحيانًا أو الأكواخ الصيفية. تم إنشاء الجهاز وفقًا لنفس المبدأ كما في الحالة الأولى ، ولكن تم تثبيت المزيد من الأجهزة.
في المنازل والمباني والمكاتب والبيوت المدفأة بانتظام مع عدم وجود نظام تدفئة مركزي. في هذه الحالة ، فإن المصدر الرئيسي للحرارة هو أيضًا جهاز تسخين به عنصر تسخين مثبت بداخله.

نصيحة: إذا تم تسخين الغرفة طوال الوقت ، بدلاً من الزيت ، يمكنك صب الماء داخل الجهاز واستخدام عنصر تسخين للرادياتير مع منظم الحرارة.

تدفئة إضافية لمنزل خاص

إذا كان هناك نظام تدفئة مركزي في المنزل يستخدم دائرة مياه واحدة ، فيمكن استخدام السخانات الكهربائية الأنبوبية للتدفئة الإضافية لسائل التبريد.

التطبيقات الممكنة:

باستخدام الغلايات التي تستخدم الفحم أو الحطب كعنصر وقود رئيسي ، يمكن استخدام عناصر التسخين لتسخين المبرد. هذا صحيح بشكل خاص في تلك اللحظات التي لا توجد فيها إمكانية لخدمة المرجل وتعبئته بالوقود.

سخان رادياتير مع ترموستات مدمج للحفاظ على درجة الحرارة المضبوطة في الغرفة

في السخانات التي تعمل بالوقود السائل أو الغاز المسال ، لن يكون تسخين المبرد بعناصر التسخين أكثر تكلفة. وفي حالة تركيب عداد من تعريفتين للكهرباء ، يمكن التوفير أيضًا ، فعادةً ما تكون التعريفة الليلية أرخص بكثير من تعريفة اليوم الأول.

تدفئة الشقة الإضافية

في المباني متعددة الطوابق أو المكاتب أو أنواع مختلفة من الغرف الصناعية والمرافق ذات التدفئة المركزية المتصلة ، من الممكن أيضًا تركيب عناصر التدفئة في البطاريات. يتم استخدام طريقة التسخين هذه إذا لم يتمكن مصدر التدفئة المركزية من توفير المعلمات المطلوبة لسائل التبريد في المشعات.

لكن هذا النوع من تركيب عناصر التسخين له عدة نقاط سلبية:

لا يمكن استخدام مشعات الحديد الزهر بشكل قانوني مع عنصر تسخين متصل بنظام التدفئة المركزية ، حيث يصعب للغاية الحصول على مثل هذا الإذن من مؤسسة الخدمة ؛

يجب أن يكون طول عنصر التسخين مع منظم الحرارة لمبرد من الحديد الزهر أقل قليلاً من طول السخان

التكلفة العالية للعمل على إعادة تجهيز نظام التدفئة ؛
ليس من المجدي اقتصاديًا أثناء التشغيل ، لأن المبرد المسخن الإضافي سوف يغادر ويسخن الشقق الأخرى. ومع ذلك ، إذا تم حظر المبرد من تدفق المبرد من نظام التدفئة المركزية ، فلا يزال يتعين دفع فواتير التدفئة.

تركيب عنصر تسخين في الجزء السفلي من بطارية من الحديد الزهر
