أوصى الملحق (د) بمتطلبات تقوية بناء مشاريع الطبقة الأمامية للمباني السكنية. مشاريع فندقية. مبنى منخفض الارتفاع. مشاريع البيوت الخاصة. بنيان. تصميم

الجداول

يتكون مؤشر المرونة من عدة عوامل ، منها:

• ماركة الحل
• مستوى قوة خليط الأسمنت ؛
• نوع البناء.

يتم عرض بيانات مماثلة في الجدول أدناه. وتجدر الإشارة إلى أن التقسيم يحدث حسب مجموعة مواد البناء المستخدمة. العدد الإجمالي للمجموعات هو 9 (6 أنواع من الحجر ، 3 أنواع من الطوب).

يمكن صنع الطوب أو الكتلة من مواد مختلفة بمرونتها الخاصة. كما يتضح من الجدول أعلاه ، يختلف معامل مرونة الطوب الخزفي عن ، على سبيل المثال ، كتلة كبيرة.
يؤخذ في الاعتبار عدد طوابق المبنى المستقبلي ، وميزات التصميم ، وتوافق عنصر أو آخر من عناصر المبنى ، وما إلى ذلك. يعتبر البناء الخرساني المسلح الأكثر مرونة ، ولا يتم حساب المعامل ، وله قيمة ثابتة تبلغ 2000 وحدة.
تشوه نسبي
يتم حساب معامل مرونة الطوب الخزفي بسبب قيمة التشوه النسبي ، والتي يتم الحصول عليها من الصيغة:
e = v * (σ / E0) ، حيث σ هو الضغط ، v هو معامل الزحف. كقاعدة عامة ، يتم أخذ هذه البيانات من جداول خاصة ، مما يؤدي إلى تسريع عملية التصميم والبناء بشكل كبير.
الفروق الدقيقة
يجب ألا تعتمد كليًا على الحسابات التي تم إجراؤها والبيانات الواردة في الجداول. يتنقل البناة ذوو الخبرة على مستوى حدسي. بعد كل شيء ، حتى في الحسابات الأكثر دقة ، قد يكون هناك قدر معين من الخطأ ، وهي ليست أفضل طريقة للتأثير على جودة الكائن الذي يتم بناؤه.

بالإضافة إلى ذلك ، في المواقف غير النمطية ، لا ينطبق هذا فقط على نظام درجة الحرارة ، بل من الأصح أن تسترشد بحسابات مستقلة.
تؤخذ المؤشرات التالية في الاعتبار:
معامل القص لتشوه الانكماش ؛
· معاملات التمدد الخطي.
احتكاك الطائرة.
سيسمح لك النهج الفردي في موقف معين بتحديد جميع القيم الضرورية بدقة مع التركيز على نوع مواد البناء المستخدمة.

كيفية تزيين جدران من الطوب في المنزل

تكنولوجيا وصلات التمدد المقاومة للماء

عندما يتم ترتيب التماس في الهيكل ، يظهر تجويف ، والذي يمكن أن يصبح فيما بعد مكانًا لتراكم الرطوبة. نتيجة لذلك ، قد تحدث تشققات ، وقد يتم انتهاك سلامة الهيكل ، وهذا بدوره سيؤثر سلبًا على حياة المنزل. سوف تمنع وصلات التمدد المانعة للتسرب والعزل المائي هذه المشاكل. عند اختيار مادة لحماية الهيكل ، يجب أن يؤخذ في الاعتبار أنها ستكون مسؤولة فيما بعد عن الرطوبة والصوت والعزل الحراري داخل المبنى. تضمن المواد عالية الجودة والالتزام الدقيق بتقنية تطبيق التركيب جميع الوظائف المذكورة أعلاه.

المواد المستخدمة في سد فواصل التمدد

• المواد المانعة للتسرب أو المصطكي ،
• المشابك الختم،
• أنظمة الملف الشخصي ،
• محطات المياه.

يعد استخدام المواد المانعة للتسرب أو المعاجين طريقة رائعة لعزل اللحامات المقاومة للماء. يمثل تركيبة مكونة واحدة تعتمد على المطاط السائل ، مانع التسرب ، الدخول في التجويف ، يتبلمر ، ويتحول إلى كتلة تشبه المطاط. تتميز هذه المادة بعدم نفاذية الرطوبة الكاملة ، ومقاومة المركبات العدوانية كيميائيًا ، والمتانة والموثوقية العالية. تشمل عيوب هذه الطريقة تعقيدًا كبيرًا.يتم تطبيق أطواق الختم (ضفائر) لحماية اللحامات الموجودة في الغرفة. تشتمل هذه المادة على مواد ملدنة ومطاط طبيعي ، وبالتالي فهي توفر درجة عالية من المرونة وعازلًا تامًا للماء.المساحة مليئة بمشبك الجرنيت ، تحت تأثير الماء يتضخم ويمنع الوصول تمامًا إلى الرطوبة. هذه المادة تتحمل تقلبات درجات الحرارة جيدًا ، وهي قادرة على تحمل الأحمال الميكانيكية الكبيرة.

تعتبر أنظمة التشكيل الجانبي أفضل طريقة لحماية فواصل التمدد من التأثيرات الضارة للرطوبة. بالإضافة إلى ذلك ، فإنها توفر تقوية هيكلية للدرز. يمكن استخدام الملامح للمفاصل في الأرضيات وألواح السقف والجدران وخارج المنزل وداخله. باستخدام هذه المواد ، يمكنك ضمان أقصى متانة للدرزات وحمايتها من الرطوبة والملوثات.

محطات المياه هي مادة مبتكرة يمكن استخدامها في عزل وصلات التمدد لأغراض مختلفة. يتم استخدامها في الهواء الطلق وفي الداخل. يسمح إحكام المياه العالي والمرونة لأقفال المياه باستخدامها في أصعب ظروف التشغيل.

حساب قدرة التحمل للعناصر المضغوطة مركزياً للهياكل الحجرية.

دفع
عناصر حجرية غير مسلحة
الهياكل تحت ضغط مركزي
أنتجت وفقا للصيغة

,

أين
ن
هي القوة الطولية للتصميم ؛ ص
- مقاومة التصميم لضغط البناء ؛
φ- معامل في الرياضيات او درجة
منحنى طولي

أ
هي المنطقة المقطعية للعنصر ؛ م_ف- معامل في الرياضيات او درجة،
وقت حساس
الأحمال.

صعملية حسابية
(اختيار المقطع) مضغوط مركزيًا
العنصر (العمود) وفقًا للصيغة (4.1)
نفذت بطريقة متسلسلة
التقريب وهو كالتالي:

أ)
يتم تحديد الأحمال لحساب
الأعمدة N و N_ز
(على مستوى أرضية معينة) ، حساب
لهم كمجموع الأحمال من جميع الطوابق ،
الكذب فوق المقطع المحسوب من العمود
مع الاعتبار التقريبي الخاص
كتلة العمود كعنصر تحميل
5 ... 10٪ من المحسوبة ؛

ب)
يتم تحديد مواد البناء (النوع والعلامة التجارية
الحجارة ونوع الحل وعلامته التجارية) و
تقدر مقاومته المحسوبة
ص ؛

الخامس)
يتم تعيين قيمة معينة لـ φ ، وفقًا لـ
إلى أي صلة
λ القيم_ح
(λ_أنا);

ز)
حسب المرونة الموجودة λ_ح
(λ_أنا)
يتم تحديد المعامل η ؛

ه)
باستخدام مجمعة مسبقًا
لكل عمود تحميل N و N_ز,
يتم تحديد المعامل م_ز;

ه)
بواسطة الصيغة (4.1)
يتم حساب مساحة المقطع العرضي
العمود أ

,

مسؤول
في تحميل معين من مواد البناء
والمعامل المقبول φ ؛

ز)
يتم التعبير عن قيمة A من الصيغة (4.2) من خلال
أبعاد مقطعية محددة
العمود ح س
ب
= أ ،
إذا كان المنشور مستطيلاً ، أو h
x
ح
= أ ،
إذا كانت المشاركة مربعة ، يتم التقريب إلى
قيم متعددة (مع مراعاة سمك اللحامات
البناء) أبعاد الطوب (الحجر) من حيث ؛

ح)
حسب الأبعاد الهندسية المقبولة
بعد المقطع العرضي ، مرن
خاصية البناء α والمحسوبة
ارتفاع العمود ، يتم حساب مرونته
λ_ح
(λ_أنا);

و)
نجد المعاملين φ و المقابل لـ
λ_ح
(λ_أنا)
حسب ص ح) وتحديد المعامل م_ف;

ل)
القيم التي تم الحصول عليها من φ و م_ز,
بتعبير أدق ، ناتج هذه المعاملات
φ م_ز,
قارن مع الأصل. إذا وردت
المنتج (φ م_ز)_الأرض
يختلف عن الأصل (φ م_ز)_المرجع
أكثر من 5٪ ، أي هناك عدم مساواة

,

ومن بعد
يجب تكرار الحساب ، مع الأخذ
القيم التي تم الحصول عليها من φ و م_ز
للأصل.

دفع
تعتبر مكتملة عند الرضا
عدم المساواة

.

انهائي
أبعاد المقطع العرضي للقطب
تطابق القيمة الأخيرة
(φ م_ز)_المرجع
في العملية الموصوفة المتسلسلة
تقريبية.

معالجة
التقريب المتتالي أكثر ملاءمة
ابدأ بـ φ = 1.0. في هذه الحالة ، η = 0 و م_{ز
المرجع}=1,0.
ينبغي للمرء أيضا أن يأخذ في الاعتبار الشرط م_ز=1,0,
إذا كان ارتفاعه 30 سم أو i≥8.7
سم.

العمليات الحسابية
تبين ، كقاعدة عامة ، هذا يكفي
1-2 تقريب للقاء
عدم المساواة (4.4).

قوة البناء في الشد والقص والانحناء.

تنظيمية
ومقاومة تصميم الحجر
البناء.

قوة
الشد البناء

قوة
البناء عند العمل عليها
يعتمد التمدد والقص والانحناء بشكل أساسي
الطريق من مقدار الالتصاق بينهما
الهاون والحجر.

يميز
نوعان من القابض: عادي - S (الشكل.
10.9 ، أ) وظل - T (الشكل 10.9 ، ب).

التجارب
أظهر أن التماسك العرضي في
ضعف المعدل الطبيعي
T = 2 · S.

التشبث
يزداد بمرور الوقت ويصل إلى 100٪
بعد 28 يومًا.

الخامس
طبقات البناء العمودية ، بسبب
انكماش الملاط أثناء المعالجة والالتصاق
بالحجر ضعفت كثيرا
أو انتهكت تمامًا بواحد من
الأسطح الجانبية المجاورة
حجر.

لذا
في حسابات الالتصاق عموديًا
طبقات لا تؤخذ في الاعتبار ، ولكن تؤخذ في الاعتبار
التصاق فقط في طبقات أفقية
البناء.

الخامس
حسب الظل والعادي
هناك نوعان من القابض

الالتواء
البناء: تمتد على غير محبب
وفوق التماس المربوط.

الشكل 10.9

أرز.
10.10. عمل البناء الصحيح
قوالب الشد:

أ
- على الاقسام غير المشدودة (الحالات
1-4) ؛ ب - حسب المقاطع المقيدة ؛ في - بواسطة
غير معصوب

أقسام
تحت ضغط غريب الأطوار

قوة
قطع البناء

حد
قوة البناء عند المنفصمة
يتم تحديد المقاطع غير المقطوعة
تشغيل

قانون
كولوم (الشكل 10.11 ، أ) ، وفقًا لذلك

تزوج
= الشوري
+ ƒ 

أين
الشوري
- التصاق مماسي (sc
= 2 ثانية ، ثانية ،
- قبضة عادية) ؛

ƒ
- معامل الاحتكاك في طبقات البناء ،
متساوية: 0.7 - للبناء من الصلب
قالب طوب

و
حجارة الشكل الصحيح 0.3 - للبناء
من الطوب والحجارة أجوف

عمودي
الفراغات ؛ -
يعني الضغط العادي
بأدنى قوة طولية.

أرز.
10. 11. تصحيح قطع البناء الحجرية
نماذج:

أ
- للأقسام غير المجمدة ؛ ج ، د -
قطع على طول خط التماس غير المقيد في البناء
الجدار الاستنادي وفي كعب القوس ؛ ه - قص
البناء على طول التماس الضمادات في الكابولي
البروز

قوة
البناء في الانحناء

يلوي
في البناء يسبب التوتر ،
الذي يحدد القوة

البناء
فوق المنطقة الممتدة.

ميل
= t
= t (10.4)

على ال
في الواقع ، بفضل حقيقة أن
البناء ، بالإضافة إلى المرونة ، هناك أيضا

بلاستيك
التشوهات ، رسم تخطيطي للضغوط العادية
منحني الشكل (الشكل 10.12 ، ب) ، وإذا كان
خذ مستطيلاً (وهو قريب جدًا
إلى الحبكة الفعلية) ، نحصل على:

mpl
= t =
t (10.5)

ومن بعد
هناك 1.5 مرة أكثر من مع مرونة
الشغل. في الحسابات العملية
التمتع

الصيغ
مقاومة المواد والعزم
يتم تحديد المقاومة W على النحو التالي

المرن
مواد. مقاومة التصميم
الانحناء الشد البناء

ضمد
يستغرق قسم Rtb حوالي 1.5 مرة
أكثر من المقدر

مقاومة
البناء تحت التوتر المركزي Rt.

أنواع

يجب إجراء اللحامات الحرارية بدقة وفقًا للوائح SNiP

هناك عدة أنواع من اللحامات التي تزيد من ثبات الهيكل للعديد من العوامل التي تؤثر على متانته:

توفر وصلات درجة الحرارة حماية موثوقة للجدران من الآثار السلبية للتغيرات في درجات الحرارة المحيطة. يتوافق أجهزتهم مع لوائح SNiP II-22-81 ، الفقرات 6.78-6.82.

تكمن خصوصيتها في حقيقة أن هذه اللحامات مرتبة وفقًا لارتفاع الجدران ، دون التأثير على الأساس.

يتوسع ويضيق جدار من الطوب عند درجة حرارة +20 درجة مئوية في الموسم الحار و -18 درجة مئوية أو أقل خلال الشتاء البارد. تبعا لذلك ، يتغير ارتفاعه.

تساعد الوصلات الرسوبية المبنى على تحمل الأحمال الثقيلة

تم تصميم الوصلات الرسوبية لحماية الجدران الحاملة للمبنى من التشوه والتدمير المبكر تحت تأثير الأحمال المتزايدة. هذه الأحمال هي التي تؤدي إلى انكماش غير متساوٍ للمبنى وظهور تشققات على الجدران.

تحدث هذه العيوب غالبًا في تشييد المباني متعددة الطوابق. تبدأ فواصل التمدد الرسوبية بالتشكل من أساس المنزل.

اللحامات المضادة للزلازل هي تلك التي يكون جهازها إلزاميًا في المناطق ذات المخاطر الزلزالية المتزايدة. تؤدي حركة التربة والهزات إلى تشوهات كبيرة تؤدي إلى تشقق الجدران وتدميرها لاحقًا.خصوصية هذه اللحامات هي أنه بمساعدتهم ينقسم المبنى إلى كتل مستقرة منفصلة.

قدرة المبنى على تحمل التشوهات ، تعتمد موثوقيته ومتانته على جودة حشو التماس.

جهاز

الأكثر شيوعًا هو مفصل التمدد الحراري ، حيث أصبحت التغيرات الكبيرة في درجات الحرارة أحد الأسباب الأكثر شيوعًا لتصدع جدران المباني وانهيارها. يعتمد عرض التماس المرتب أيضًا على مستوى درجة الحرارة.

وفقًا للوائح ، لا يمكن أن تقل عن 2 سم ، وفي بعض الحالات تصل إلى 3 سم ، ويرجع ذلك إلى حقيقة أن مفاصل التمدد لديها حركة أفقية كافية. تبلغ المسافة بين اللحامات 15 مترًا على الأقل ولا تزيد عن 20 مترًا. في المناطق الأكثر سخونة ، يمكن تقليل هذه المسافة إلى 10 أمتار. لمزيد من المعلومات حول الحاجة إلى وصلات البناء ، انظر هذا الفيديو:

التصميم سهل التركيب. يتم العمل مع:

• أحزمة؛
• حشوات مرنة ، تتميز بالقدرة على الحفاظ على المرونة بعد التصلب ؛
• البنتونيت أو المواد الأخرى التي تحتوي على نسبة صغيرة من الخرسانة ؛
• مواد مانعة للتسرب عالية المرونة.

يبدأ بناء مفصل التمدد أثناء بناء المنزل. للقيام بذلك ، يكفي التراجع عن المسافة المطلوبة من البناء الرئيسي وتعبئته بالعزل أو مانع التسرب. ستكون عملية التثبيت أسهل إذا كان عمق المادة المانعة للتسرب صغيرًا.

أنواع البناء الرئيسية العزل المائي

تتميز الهياكل المصنوعة من الطوب بالقوة العالية ، ومقاومة درجات الحرارة القصوى ، ومع ذلك ، يمكن أن تنهار تحت تأثير الرطوبة. هذا هو السبب في صعوبة المبالغة في تقدير أهمية العزل المائي. يسمح الاختيار الحديث للمواد المقاومة للرطوبة باستخدام تلك المركبات التي يمكن أن توفر أقصى قدر من النتائج. ضع في اعتبارك الأنواع والأساليب الرئيسية للتطبيق:

- تسرب المياه من الطلاء. نقوم بتنظيف السطح من الحطام والجاف والتمهيدي. بعد ذلك ، نطبق عدة طبقات من التركيبة المقاومة للماء. تعتمد جودة ومدة الخدمة للعزل على مدى تساوي واستمرارية الطبقة. لذلك ، يجب معالجة جميع المناطق المعيبة عدة مرات. يمكن أن تكون هذه مستحلبات البيتومين ، والمعاجين ، والمعاجين ، والبوليمر القار ، وتركيبات الأسمنت البوليمر. زادت التركيبات الساخنة من مقاومة الصقيع والرطوبة. قد يتكسر المعجون البارد والمعاجين والمستحلبات عند التجميد ؛ - التطبيق المتزامن للعزل المائي الأفقي والرأسي لأعمال الطوب. باستخدام هذه الطريقة ، يتم استخدام محلول من الأسمنت أو الأسفلت أو لفة العزل. يتم تطبيق طبقة من ذراع التسوية على بلاطة الأساس والجدران ، متبوعة بالبناء. إذا كنت تستخدم طريقة اللف للحماية من الرطوبة ، فيجب أن يتم اللصق على مراحل. نضع طبقة من المصطكي على السطح ، ثم طبقة من المادة (على سبيل المثال ، مادة التسقيف) ، ثم طبقة ثانية من المصطكي والطبقة التالية من مادة اللفافة. نقوم بتنظيف السطح العمودي من الغبار والأتربة وتشغيله باستخدام المصطكي ، ونلصق الطبقات المتداخلة مع العزل الأفقي ، وبالتالي لا يمكن للرطوبة اختراق المفاصل. - حماية اختراق ضد الرطوبة. تشكل التركيبة المخترقة بلورات في مسام مواد البناء ، والتي تمنع وصول الرطوبة إلى الهيكل بشكل موثوق ، ولكنها في نفس الوقت لا تعيق دوران الهواء. يتم تطبيق التراكيب المخترقة على جدار من الطوب باستخدام تقنية خاصة: - يتم إنشاء ستروبس في مفاصل البناء بسمك 2/3 من سمك البناء باستخدام إزميل وثقب ؛ - يتم تنظيف وغسل الومضات ؛ - يتم وضع مركب مخترق في اللحامات ؛ - يتم تطبيق خليط مخترق (جص مانع لتسرب المياه) على كامل سطح الجدار على عدة مراحل. خلال الأيام الثلاثة القادمة ، ستحتاجين إلى ترطيب بشرتك باستمرار.يتم تقوية الجص باستخدام شبكة من الألياف الزجاجية ، والتي يتم تشريبها بعد ذلك بتركيبة خاصة مقاومة للقلويات. يصل سمك الطبقة العازلة إلى 30 مم ؛ - تسرب المياه من الحقن. إنه نوع من الحماية من الرطوبة المخترقة ، ويتميز بالصفات التقنية العالية والمتانة. المواد عبارة عن مطاط سائل أو زجاج سائل. يضاف الزجاج السائل إلى محلول خرساني أو يستخدم في شكله النقي. يتم تطبيق المطاط السائل عن طريق الرش.

سيحمي العزل المائي عالي الجودة لفواصل التمدد وأعمال الطوب المنزل بشكل موثوق من الرطوبة ، ويزيل مخاطر تآكل التعزيزات المستخدمة في الأساسات الخرسانية المسلحة ، ويزيد من المقاومة الكيميائية لمواد البناء ، ويمنع تكون العفن والعفن الفطري في المنزل.

فواصل التمدد

6.78.مفاصل الانكماش الحراري في
يجب ترتيب جدران المباني الحجرية
في أماكن التركيز المحتمل
تشوهات درجة الحرارة والانكماش ،
التي قد تسبب غير مقبول
ظروف التشغيل فواصل البناء ،
الشقوق والتشوهات والتحولات في البناء على طول
طبقات (في نهايات ممتدة مقواة
وشوائب من الصلب ، وكذلك في الأماكن
إضعاف الجدران بشكل كبير من خلال الثقوب
أو فتحات). المسافات بين
يجب أن تتقلص طبقات درجة الحرارة
بواسطة الحساب.

6.79.المسافات القصوى بين
طبقات درجة الحرارة تقلص ، والتي
يسمح بقبولها لعدم تعزيزها
الجدران الخارجية بدون حساب:

أ) للحجر المرتفع والكتل الكبير
جدران المباني المدفئة بطول
الخرسانة المسلحة والصلب
شوائب (عتبات ، عوارض ، إلخ)
اكثر من 3.5 متر وعرض الجدران لا يقل عن
0.8 م - حسب الجدول. 32 ؛ بطول التضمين
أكثر من 3.5 م أقسام حجرية في النهايات
يجب التحقق من الادراج عن طريق الحساب
قوة وفتحة الكراك.

ب) نفس الشيء بالنسبة للجدران المصنوعة من الركام الخرساني - حسب
التبويب. 32 بالنسبة للبناء الخرساني
على حلول الدرجة 50 بمعامل
0,5;

ج) نفسه ، للجدران متعددة الطبقات - حسب
التبويب. 32 للمواد الأساسية
طبقة هيكلية من الجدران

د) للجدران الحجرية غير مدفأة
المباني والمنشآت للشروط المحددة
في الفقرة "أ" - حسب الجدول. 32 مضروبًا في
احتمال:

للمباني والمنشآت المغلقة - 0.7

للهياكل المفتوحة - 0.6

هـ) للجدران الحجرية والكتل الكبيرة
الهياكل والأساسات تحت الأرض
المباني الواقعة في المنطقة الموسمية
تجميد التربة - حسب الجدول. 32 ثانية
مضاعفة. للجدران
تحت الخط الموسمي
تجميد التربة وكذلك في المنطقة الأبدية
التربة الصقيعية - لا يوجد حد للطول.

الجدول 32

	مسافة بين فواصل التمدد ، م ، في البناء
متوسط درجة حرارة الهواء الخارجي هي الأكثر خمسة أيام الباردة	من الطين الطوب والسيراميك والطبيعي كتل كبيرة من الخرسانة أو طوب طيني	من السيليكات الطوب والأحجار الخرسانية الكبيرة كتل من الخرسانة سيليكات و طوب سيليكات
	على الحلول طوابع بريدية
	50 أو أكثر	25 أو أكثر	50 أو أكثر	25 أو أكثر
ناقص 40 درجة مئوية و تحت	50	60	35	40
ناقص 30 درجة مئوية و تحت	70	90	50	60
ناقص 20 درجة مئوية وأعلى	100	120	70	80
ملحوظات:1. للمتوسط درجات حرارة التصميم المسافات بين درجات الحرارة يسمح بتحديد طبقات إقحام. 2. المسافات بين الانكماش الحراري طبقات المباني الكبيرة من يتم تعيين ألواح من الطوب ل وفقًا لتعليمات التصميم الإنشائي المباني السكنية الكبيرة.

6.80.وصلات التمدد في الجدران
المرتبطة بالخرسانة المسلحة أو الفولاذ
يجب أن تتطابق الهياكل
اللحامات في هذه التصاميم. اذا كان ضروري
حسب مخطط التصميم
يجب توفير المباني في جدران البناء
وصلات تمدد إضافية بدون
قطع اللحامات في هذه الأماكن من الخرسانة المسلحة
أو الهياكل الفولاذية.

6.81.يجب أن تكون طبقات رسوبية في الجدران
في جميع الحالات
عندما يكون التسوية غير المتكافئة ممكنة
أسس المبنى أو الهيكل.

6.82.طبقات التشوه والرسوبيات
يجب أن تكون مصممة مع أخدود أو اللسان
ربع مملوءة بالمرونة
جوانات لمنع
تهب طبقات.

خيارات العزل والعزل

من أجل الحماية من التأثيرات البيئية ومنع حدوث تيارات هوائية داخل المبنى ، يتم عزل جميع فجوات التشوه بدون استثناء. لهذا ، يتم إنشاء طبقة واقية واقية باستخدام مواد مرنة. يعتمد اختيار العزل على حجم وصلة التمدد. في هذه الحالة ، يتم استخدام نوع واحد من المواد أو مجموعة منها. يوضح الجدول نوع العزل حسب عرض فجوة درجة الحرارة في البناء بالطوب:

عرض التماس ، مم	عازلة
حتى 30	رغوة متزايدة
اكثر من 30	فيلاتيرم	رغوة متزايدة
الستايروفوم

لختم اللحامات المعزولة استخدم:

• مانع تسرب مكون من عنصرين
• مفصل التمدد المجلفن.

يستخدم مانع التسرب من مادة البولي يوريثين لأنه يتمتع بعمر خدمة طويل ومستوى عالٍ من المرونة لطبقة الختم. تقوية المفصل وخياطته بمفصل تمدد مجلفن مع انحناء تشوه سوف يستمر لفترة أطول. يتم تحديد متانته من خلال شيخوخة المعدن. في حالة حدوث تلف في إحكام وصلة التمدد أو عزلها ، تتم أعمال الإصلاح.

كيفية عمل طبقات التمدد أو الانكماش

الآن مباشرة عن أداء العمل. كما ترون ، فإن تصميمهم يكاد يكون غير محدد في المعايير. من الصعب العثور على أدبيات حول هذا الموضوع. لذلك ، سنقدم المشورة العملية بناءً على وثائق المشروع الحالية وهياكل البناء.

موقع مفاصل الانكماش

مع موقع مفاصل تمدد درجة الحرارة ، كل شيء واضح ، يتم أخذ المسافات القصوى بينها وفقًا لـ SNiP (يمكنك أن تأخذ أقل ، ولكن لماذا).

لكن السؤال الذي يطرح نفسه - أين يتم ترتيب طبقات الانكماش؟ في بعض الأحيان يكون من الواضح أننا لا نستطيع الاستغناء عنها ، فالأرض ضعيفة والشقوق ظاهرة في العديد من المباني القريبة ، مما يعني أن منزلنا قد يكون أيضًا في وضع مماثل.

من الواضح أنه لن يقوم أحد بدراسة الجيولوجيا وإجراء الحسابات إذا قمنا ببناء منزل بأيدينا. سنبتعد عن SNiP (إذا ظهرت تشققات في المبنى الخاص بك بسبب هذا ، فلن يعاقب أحد على ذلك) ونرتبها بدون حسابات.

من السهل تحديد مكان عمل اللحامات - انظر إلى المكان الذي تتشكل فيه شقوق الانكماش في أغلب الأحيان في المنازل ، كقاعدة عامة ، على مسافة تتراوح من متر إلى متر من الزوايا. هناك سنقوم بتقليص اللحامات.

عادة ما تتشكل التشققات في البناء من الانكماش على مسافة 1-2 متر من الزاوية

بالنسبة للمباني الكبيرة ، من المستحسن أيضًا عمل خط تماس إضافي في تلك الأماكن التي تتغير فيها بنية التربة وخصائصها بشكل واضح. على سبيل المثال ، على حدود التربة الطبيعية والسائبة.

يجب عمل فواصل الانكماش في الأماكن التي يمكن أن تهدأ فيها التربة

ما هو عرض اللحامات؟

لا يوجد ذكر لهذا في القواعد أيضا. ولكن دائمًا ما يتم اختيار عرض التماس عند 10-20 مم. إذا كنت تستخدم ملفات تعريف التماس خاصة للإغلاق ، فإننا نختار هذه القيمة وفقًا لعرض ملف التعريف.

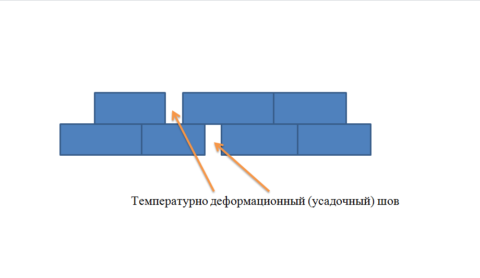

نرتب اللحامات

كما ذكرنا سابقًا ، يجب أن تحتوي اللحامات على ملف تعريف ربع أو أخدود. عند القيام بالبناء ، من السهل القيام بذلك في معظم الحالات.

• إذا كان الجدار ربعًا أو نصف قرميد ، فسيتعين عليك تقطيع أو قطع الطوب ، واختيار ربع أو تلال وملف جانبي أخدود فيها. هذا يستغرق وقتًا طويلاً ، ولكن ، كقاعدة عامة ، لا يتم استخدام مثل هذا البناء ذو ​​السماكة الصغيرة للجدران الحاملة التي تتطلب إنشاء فواصل انكماش وتمدد.
• باستخدام جدار من الطوب ، نحقق التأثير الربعي بمساعدة الطلب - في منطقة التماس ، سيبدو مثل هذا.

تشوه درجة الحرارة (الانكماش) ​​التماس عند وضع الطوب

عند إجراء فواصل التمدد ، من المستحسن ألا تدخل المونة التي يتم ضغطها أثناء تركيب الطوب إليها وتوصيل الصفوف على كلا الجانبين بطريق الخطأ. لذلك ، نقوم بتوزيعها بحيث نحصل على "أرض قاحلة" على وجوه الطوب المواجه للدرز.

أيضًا ، إذا كنت تريد ألا تبرز اللحامات على سطح الجدار ، فلا يمكنك جعلها في شكل خطوط عمودية ، ولكن بنمط متعرج وفقًا للترتيب الرأسي. هذا يجعل من السهل وضعها ، ولكن بعد ذلك سيكون من الصعب ملء اللحامات بمواد عازلة.

خيار التماس الحفاظ على النظام

اللحامات في البناء التي تم وضعها من قبل

قاطع المفصل المحمول ، والذي يمكن استخدامه لعمل وصلة انكماش في جدار منتهي بالفعل ، عادة ما يكون له قرص ذو قطر صغير ولن يكون قادرًا على قطع جدار سميك.

مثل هذا الخيار ممكن أيضا. عندما يستقر الأساس ، بدلاً من تقويته (خاصةً في التربة الضعيفة) ، يمكنك ببساطة عمل طبقات انكماشية. هذا النهج ممكن من حيث المبدأ ، على الرغم من أن تنفيذه سيسبب صعوبات.

يمكنك قطع جدار بسمك واحد ونصف من الطوب بقرص كبير القطر ، ومناشير التماس بهيكل العمل هذا ، كقاعدة عامة ، مصممة للعمل على الأسطح الأفقية (الأرضيات والطرق) وليس على الأسطح الرأسية .

يمكن أن تعمل النماذج الأكثر قوة فقط على الأسطح الأفقيةمنارات الورق على الكراك

أنواع فواصل التمدد في مبنى من الطوب متعدد الطوابق

في مجموعة هذه اللحامات يوجد نوع رسوبي.

بالإضافة إلى درجة الحرارة ، هناك أنواع أخرى من وصلات التمدد في البناء ، مثل:

• انكماش؛
• رسوبي.
• زلزالي.

جميع أنواع الثغرات الخاصة تحمي كل وحدة هيكلية للمنزل من التدمير وتمنع تكون التشققات في الجدران الحاملة والجدران الأخرى. يتم عمل فراغات درجة الحرارة والانكماش في جميع المنازل المبنية من الطوب دون استثناء. تؤدي الرسوبية وظيفة وقائية ضد التدمير تحت الأحمال العالية وهي ضرورية في المباني متعددة الطوابق والمنازل ذات الامتداد. يتم تصنيعها بدءًا من الأساس ، ولكن الجهاز مصنوع وفقًا لمبدأ الفجوات الرأسية في درجات الحرارة ، لذلك من الممكن دمجها في فجوات قابلة للتقلص بالحرارة وإنشاءها في برنامج ثابت واحد. من المناسب عمل فراغات زلزالية فقط في المناطق ذات النشاط الزلزالي المتزايد.

مفصل درجة الحرارة

كيف تصنع وصلة توسع؟ سيتطلب ذلك:

• ثقب.
• فقط؛
• يسحب؛
• قلعة طينية (طين ، رمل ، ماء ، قش).

يتم توفير هذا النوع من الحماية في إسقاط أفقي حتى أثناء البناء بالطوب ويجب الإشارة إليه في مشروع المنزل. لترتيبه ، يتم استخدام اللسان والأخدود في البناء ، والذي يتم تبطينه بطبقتين من ورق السقف ، ثم يتم شدهما بالسحب ومغطاة بقلعة من الطين في الأعلى.

يتم إنشاء اللسان والأخدود في البناء حتى أثناء البناء ، ولكن إذا لم يتم توفير ذلك ، ولكن يجب القيام بالعمل ، فيمكن تنظيمه بأيديكم باستخدام ثقب ، ولكن يجب القيام بذلك بعناية فائقة. اللسان هو تجويف في شيء ما (على سبيل المثال ، جدار من الطوب) ، والذي يعمل على ربط جزء له هيكل عكسي.

هذه الشقوق دائما أفقية. كومة ورقة مصنوعة من طوبتين بعمق 0.5.
إنه مغطى بطبقتين من لباد الأسقف ، ويسد السحب بالداخل. نظرًا لخصائصها ، فإنها لا تتفاعل مع التغيرات في درجات الحرارة ولن تسمح لجدار من الطوب بالتفاعل معها.

في المرحلة النهائية ، يجب طلاء فواصل التمدد. يستخدم الكثيرون الملاط الأسمنتي ، لكن القلعة الطينية ستكون أكثر فاعلية ، لأن. لديها ثلاث وظائف ضرورية في وقت واحد: الديكور (مع البناء بالطوب ، مثل هذه القلعة لن تجذب الانتباه غير الضروري) ، وعازل حراري (الصلصال يحمل أي درجات حرارة ، ومنازل الطين تقارن مع الترمس) ، والعزل المائي (القلعة الطينية لن تسمح للرطوبة و لن تبتل مهما حدث). يمكن عمل هذا التماس بعناية تامة ، وبعد ذلك لن يكون من الضروري بعد ذلك تكسية القشرة لإنشاء تصميم.

الخلاصة والاستنتاجات

بعد الانتهاء من عمل اللحامات في البناء بالطوب ، يجب السماح للطين بالتصلب. يجب أن يستغرق هذا يومًا على الأقل.هذا سيجعلها أقوى وأكثر متانة. على الرغم من ذلك ، من وقت لآخر ، لا يزال الأمر يستحق التحقق من حالة المنزل ، وإذا ظهرت فجأة علامات على وجود مشاكل ، فقم بإزالتها على الفور. يجب ألا يتجاوز تواتر عمليات التفتيش مرة واحدة في السنة.

تعمل درجات الحرارة في نفس الوقت على كامل المنطقة في البناء بالطوب ، وبالتالي ، إذا تم عمل مثل هذا التماس في كل طابق فوق القسم مباشرة ، فإن هذا سيحمي المنزل بأكمله ، ولن تتأثر جودة الهيكل في النهاية. لا يقوم العديد من البناة أثناء تشييد المباني والهياكل بعمل وصلات تمدد أفقية فحسب ، بل يقومون أيضًا بعمل وصلات تمدد رأسية.
