3. المعدات الرئيسية والإضافية
2.3.1. يجب أن يتم حساب واختيار المعدات وفقًا لـ
مع SNiP II-35-76.
2.3.2. كمصادر للحرارة في غلايات الأسطح ،
استخدام مولدات حرارية مؤتمتة جاهزة في المصنع مع
سائل التبريد - الماء ودرجة حرارة تصل إلى 95 درجة مئوية وضغط يصل إلى 1.0 ميجا باسكال.
2.3.3. من أجل تقليل الطاقة الإجمالية للمولدات الحرارية
يُسمح بتوفير التنظيم المرتبط بأحمال التسخين و
تزويد الماء الساخن ، مع مراعاة خصائص التخزين للمبنى الساخن.
في حالة وجود العديد من بيوت الغلايات على سطح المبنى ، يوصى بذلك
قم بدمجها وفقًا لسائل التبريد من أجل الاحتفاظ بمصدر الحرارة في حالة الطوارئ
إحدى الغلايات.
2.3.4. عند اختيار مضخات الدورة الدموية ، من الضروري توفيرها
تدابير لتقليل الضوضاء والاهتزازات إلى حدود مقبولة.
2. تشغيل خطوط أنابيب الغاز الداخلية ومعدات الغاز
3.2.1. الانفصال عن خط أنابيب الغاز الحالي مع تركيب قابس
الأدوات والأجهزة التي يتم تشغيلها مع تسرب الغاز
خلل في أتمتة السلامة والمداخن وقنوات التهوية و
أغطية مدخنة مكسورة.
3.2.2. في حالة وجود أجهزة إنذار ، يجب إمداد الغاز إلى المولدات الحرارية
يتم إنهاؤها على الفور من خلال إجراءات الحماية.
يجب أن تعمل مواقد الغاز بشكل مستقر بدون فصل ومضة كهربائية للشعلة
في نطاق تنظيم الحمل الحراري لمولد الحرارة.
3.2.3. يجب فصل المولدات الحرارية وأنابيب الإشعال عن
خطوط أنابيب الغاز مع تركيب القوابس بعد إغلاق الصمامات قبل الإصلاح
معدات الغاز وفحص وإصلاح الأفران أو مجاري الغاز عند الانسحاب منها
تشغيل عدد معين من مولدات الحرارة أو مولدات الحرارة الموسمية
أجراءات.
يجب فصل قنوات الغاز للمولدات الحرارية التي تم إخراجها للإصلاح
قناة غاز مشتركة بمساعدة بوابات أو حواجز عمياء.
3.2.4. صمامات الإغلاق على خط أنابيب غاز التطهير بعد إيقاف تشغيل المولدات الحرارية
يجب أن تظل في المركز المفتوح في جميع الأوقات.
3.2.5. إجراء تشغيل المولدات الحرارية (بعد إيقافها)
يجب تحديده من خلال تعليمات الإنتاج ، بينما يجب أن يبدأ الغاز
يتم تنفيذها فقط في حالة وجود مستندات تؤكد التنفيذ
الأعمال التالية:
اختبار معرفة التعليمات
أفراد الخدمة
الإصلاح الحالي للغاز
المعدات وأنظمة التشغيل الآلي.
تنظيف مجاري الغاز والتفتيش
قابليتها للخدمة ، وكذلك أنظمة التهوية ؛
القضاء على كل العيوب.
3.2.6. قبل الإطلاق
يجب أن تكون مولدات الحرارة بعد فترة توقف لأكثر من 3 أيام
فحص قابلية الخدمة والاستعداد لتشغيل مشروع الآليات
مولد الحرارة ومعداته المساعدة وأدوات القياس وأجهزة التحكم عن بعد
التحكم في التركيبات والآليات ، والمنظمين الآليين ، وكذلك تنفيذها
التحقق من قابلية تشغيل وسائل الحماية والتشابك ووسائل الاتصال التشغيلي و
التحقق من تشغيل البطولات الاربع.
فترة التعطل أقل من 3 أيام
الحماية والتشابك وأدوات القياس تخضع للتحقق.
الأفران والمداخن قبل بدء التشغيل
يجب تهوية المولدات الحرارية للعمل. وقت البث
بواسطة التعليمات ، يتم تحديد النهاية باستخدام مؤشر الغاز.
صمام الإغلاق في الأمام
لا يجوز فتح الموقد الموجود على خط أنابيب الغاز إلا بعد تشغيل مفتاح الإشعال.
جهاز أو إحضار مشعل مشتعل إليه.
تعبئة انابيب الغاز
يجب إنتاج المولدات الحرارية بالغاز مع تشغيل عوادم الدخان ،
مراوح منفاخ بالترتيب المحدد في الإنتاج
تعليمات.
3.2.7. خطوط أنابيب الغاز الداخلية
ويجب صيانة المولدات الحرارية مرة واحدة على الأقل
شهريًا ، الإصلاحات الحالية - مرة واحدة على الأقل في السنة.
3.2.8. تخضع المداخن ل
الفحص الدوري والتنظيف:
عند إجراء الإصلاحات
مولدات الحرارة
في انتهاك للجر.
قبل موسم التدفئة
(مداخن معدات الغاز التي تعمل موسميًا) ، وكذلك مرة واحدة على الأقل لكل
عام.
3.2.9. أثناء الفحص الأولي
يجب فحص وتنظيف المداخن: التصميم والامتثال
المواد المستخدمة SNiP 2.04.08-87 ؛
لا انسداد كثافتها وعزلتها. التوافر والصحة
قصاصات تحمي الهياكل القابلة للاحتراق ؛ الصواب والصواب
موقع الرأس بالنسبة للسقف وبالقرب من الهياكل الموجودة ؛
الجر العادي.
عند إعادة التحقق ،
فحص: عدم وجود انسداد في المداخن ، كثافتها ، قابليتها للخدمة
الرؤوس ووجود الجر الطبيعي.
3.2.10. الشيكات الأولية
يجب أن يتم تنفيذ أجهزة عادم الدخان من قبل منظمة متخصصة.
يمكن إجراء الفحوصات اللاحقة أثناء التشغيل بواسطة
المالك مع موظفين مدربين.
نتائج الإختبار
رسميا عن طريق الفعل.
3.2.11. نفذت الفحوصات
الصيانة الفنية والإصلاحات وأي تعليقات تطرأ أثناء العمل
مولدات الحرارة ، يجب إدخالها في السجل لتشغيل غرفة المرجل.
تكلفة غرف الغلايات ذات الحجم الكبير
إن منزل المرجل المعياري ، الذي يعتمد سعره بشكل أساسي على "اكتماله" وقوته ، هو اليوم منتج مطلوب إلى حد ما في سوق إمداد الحرارة. للحصول على فكرة عن تكلفة مصدر الحرارة هذا ، يمكننا النظر في عدد من الأمثلة.
سعر منزل مرجل كتلة وحدات في سانت بطرسبرغ
لنفترض أن العميل يحتاج إلى منزل كتلة مرجل ، تبلغ سعته في "الإصدار الأساسي" 1 ميجاوات ، والتي تتضمن غرفة مرجل ومعدات ضخ ومعدات وأتمتة إصدار اقتصادي. في الوقت نفسه ، يتم استبعاد معدات التبادل الحراري ومعالجة المياه من المخطط الميكانيكي الحراري.
في هذه الحالة ، ستتقلب تكلفة منزل المرجل المعياري من 4.5 مليون روبل ، بما في ذلك التشغيل والتركيب وأعمال التصميم والتوريد وشراء المعدات وما إلى ذلك. في الوقت نفسه ، سيتم تشكيل أقل سعر لمنزل المرجل عند طلب "خيار الاقتصاد". وستحدث زيادة إلى ما يقرب من 6 ملايين روبل إذا كان من الضروري تعقيد المخطط الميكانيكي الحراري.
مع استخدام معدات إضافية ، بالإضافة إلى تضمين دائرة DHW ، ومعالجة المياه ، والمبادلات الحرارية على طول الدوائر ، وأنواع إضافية من الإنذارات والأتمتة ، ستقترب التكلفة من 7 ملايين روبل لكل 1 ميغاواط من الطاقة الحرارية.
يعتمد سعر غرفة المرجل أيضًا على المكونات التي سيتم تركيبها في غرفة المرجل. تستخدم شركتنا فقط معدات عالية الجودة من أبرز الشركات المصنعة الروسية والأجنبية.
من أجل تحديد السعر واستكمال غرفة المرجل ، نوصيك بالاتصال بشركتنا مباشرة ، وسيساعدك موظفونا في اختيار الحل المناسب.
غلايات غازية مجمعة وبأسعار تنافسية
تقدم شركتنا شراء غلايات الغاز المعيارية ، التي يحتل سعرها مكانة رائدة في السوق. إنها ذات جودة عالية ولديها جميع شهادات السلامة والامتثال. يتم توفير محطات غلايات جاهزة بالكامل وقابلة للنقل ومؤتمتة ، تعمل بشكل أساسي على الغاز ووقود الديزل. يتم حساب سعر غلاية الغاز المعيارية بشكل فردي وفقًا لبيانات العميل.
غلايات الغاز المعيارية
غلايات الغاز المعيارية هي هياكل تستخدم للتدفئة وإمدادات المياه للمباني السكنية والصناعية لأغراض مختلفة. غرف الغلايات المتنقلة في تصميم الكتلة تعني مجموعة كاملة من المعدات اللازمة للتشغيل الكامل لغرفة المرجل.يتم تثبيت هذا التصميم في أقصر وقت ممكن ، نظرًا لحقيقة أن الكتل يتم تجميعها بسهولة وسرعة. تُعرف مصانع غلايات الغاز المصنوعة من الهياكل المعدنية اليوم كمنطقة واعدة ، سواء في روسيا أو في الخارج.
ميزات بيت الغلاية الغازية
بالإضافة إلى حقيقة أن منشآت الغاز المعيارية تُستخدم في الغالب للاحتياجات الصناعية والسكنية ، فهي شائعة أيضًا في مجال الزراعة (في مزارع الدواجن والصوبات الزراعية وغيرها من المؤسسات الصناعية). يستخدم النفط أو الغاز الطبيعي المسال كوقود في غرف الغلايات من وحدات الكتلة.
بناءً على قوة وإنتاجية المعدات ، يعتمد توقيت إنشاء وتركيب غلاية الغاز المعيارية. تشتمل المجموعة الكاملة من غرف الغلايات المعيارية الغازية المصنوعة من الهياكل المعدنية على أكثر المعدات عالية التقنية ، والتي يتم من خلالها تنفيذ عملية العمل فيها تلقائيًا ولا تحتاج إلى تحكم دقيق. هذا هو السبب أيضًا في حدوث انخفاض كبير في تكاليف المواد لموظفي المؤسسة.
مزايا منزل غلاية الغاز من الكتل المعيارية
يتميز بيت المرجل الذي يعمل بالغاز والمصنوع من هياكل معدنية معيارية بمزايا كبيرة مقارنة بالهياكل المماثلة ، بما في ذلك:
- الراحة والتوفير في استخدام غرفة المرجل ؛
- جودة عالية لإمداد الغرفة بالحرارة ؛
- الحفاظ على البيئة؛
- الاكتناز والتنقل.
تعتبر غرفة المرجل المصنوعة من وحدات الكتل مصدرًا موثوقًا وآمنًا للحرارة. لا تعتمد المحطة على حالات الطوارئ ، والأشياء المجهزة بمثل هذه الهياكل المعيارية لا تعتمد على توافر البنية التحتية في موقع تركيب المرجل.
4. تشغيل معدات الأتمتة
3.4.1. تشغيل وسائل الأتمتة هو مراقبتها
والمحافظة عليها بحالة جيدة وفق التعليمات الخاصة ب
تشغيل مصانع هذه الصناديق.
3.4.2. قبل تشغيل الغلاية ، يتم إجراء الضبط
أدوات الأتمتة ، والغرض منها هو إعداد وحدات تحكم تلقائية و
أجهزة إشارات لأنماط تشغيل مولدات الحرارة المطلوبة لهذا المبنى و
إمدادات الحرارة لأنظمة التدفئة وإمدادات المياه الساخنة. أوضاع إطلاق الحرارة
وعمل مولدات حرارية يتم تطويرها على شكل خرائط بواسطة خدمة التشغيل
غرفة المرجل.
3.4.3. يجب أن تشير الجداول الزمنية إلى:
تسلسل تشغيل مولدات الحرارة.
قيم المعلمات (درجات الحرارة ، إلخ) التي يجب تعيينها تلقائيًا
المنظمين وأجهزة الإشارة أثناء ضبطها.
3.4.4. وتيرة ونطاق أعمال الصيانة
يتم تحديد معدات التشغيل الآلي من قبل الشركات المصنعة لها.
3.4.5. مراقبة تشغيل معدات الأتمتة أثناء تشغيل غرفة المرجل
بدون حضور دائم يتم إجراؤه يوميًا. البيانات
يجب تسجيل ملاحظات قراءات الأدوات وحالة المعدات
إلى المجلة.
3.4.6. يجب أن يعرف أفراد التشغيل تسلسل العمليات
مع معدات التشغيل الآلي (صمامات المنظمين وأجهزة الإشارة) في
حالات الطوارئ وإجراءات الإبلاغ عن ذلك إلى إدارة خدمة التشغيل
غرفة المرجل.
3.4.7. التغييرات في إعداد المنظمين الآليين و
لا يُسمح بإنتاج أجهزة الإشارات إلا من خلال المصممة خصيصًا لهذا الغرض
أهداف المسؤولين.
3.4.8. يعمل على ضبط وإصلاح أنظمة التشغيل الآلي ،
يحظر الحماية في حالات الطوارئ والإشارات في ظروف تلوث الغاز.
قائمة المصادر المستخدمة
1. SNiP II-35-76 "محطات الغلايات. معايير التصميم ".
2. SNiP 2.04.08-87 "إمداد الغاز".
3. SNiP 2.04.05-91 "تدفئة ،
التهوية وتكييف الهواء.
4. SNiP 2.04.01-85
"إمدادات المياه الداخلية والصرف الصحي للمباني".
5. تعليمات ل
تصميم منازل الغلايات على السطح (Minstroy من الاتحاد الروسي) ، 1996
6. قواعد السلامة في
صناعة الغاز (مع التغييرات) ، Gosgortekhnadzor من الاتحاد الروسي.
7.قواعد استخدام الغاز في
الاقتصاد الوطني (وزارة صناعة الغاز).
8. قواعد تركيب التركيبات الكهربائية (PUE).
9. قواعد الجهاز و
التشغيل الآمن للغلايات البخارية بضغط بخار لا يزيد عن 0.07 ميجا باسكال (0.7
kgf / cm2) غلايات الماء الساخن وسخانات المياه بدرجة الحرارة
تسخين المياه لا يزيد عن 388 كلفن (115 درجة مئوية) (Minstroy RF) ، 1992.
10. القواعد الفنية
تشغيل غلايات التدفئة البلدية (مينستروي الاتحاد الروسي) ، 1992.
11. RD
34.21.122-87 "تعليمات للحماية من الصواعق للمباني والمنشآت".
12. SNiP 23-05-94
"الإضاءة الطبيعية والاصطناعية".
13. GOST 2.601-68 *.
14. القواعد الفنية
تشغيل التركيبات الكهربائية الاستهلاكية (PTE) وأنظمة السلامة
في تشغيل التركيبات الكهربائية الاستهلاكية (PTB) ، 1971.
15. قواعد تنظيم العمل
مع موظفي جمعيات ومؤسسات وأقسام الطاقة
الطاقة المجتمعية للاتحاد الروسي (Minstroy RF) ، 1992.
الأساسية
المصطلحات والتعريفات
|
نظام تدفئة لامركزي |
نظام يكون فيه مصدر الحرارة |
|
غلاية سقف |
منزل المرجل يقع (يوضع) على الأرض |
|
مولد الحرارة |
غلاية الماء الساخن بالغاز الطبيعي |
معايير السلامة التشغيلية
يتميز تشغيل الغلايات الغازية بالعديد من المزايا ، لكن لا تنسَ وجود عيب كبير - خطر هذا الجهاز. ويرجع ذلك إلى استخدام المواد القابلة للاشتعال والمواد القابلة للاحتراق والتي تمثل جميع المخاطر.
- مخاطر الغازات (انبعاث الغازات) ؛
- انفجار [عامة]
- خطر الحريق.
يمكن أن يحدث حريق أو انفجار بسبب تسرب غاز (إطلاق). خطر حدوث مواقف غير متوقعة أثناء العملية مرتفع للغاية. لمنع ظهورها ، يجب أن يتم تصميم غلايات الغاز بواسطة حرفيين مؤهلين لديهم ترخيص لهذا ، أي تصريح لهذه الفئة من العمل الجاهز. الترخيص إلزامي ، لأنه ضمان لجودة التثبيت. يتم تنفيذ التصميم من قبل المهندسين ، وفقًا لمعايير SNiP.
للحصول على ترخيص ، يجب أيضًا الانتباه إلى تصميم المبنى ، ويجب أن يتوافق مع معايير SNiP. يجب ألا يغيب عن الأذهان أن مساحة غرفة المرجل المزودة بالغاز يجب ألا تقل عن 4 م 2
لكن هذا المعدل محدد فقط لمرجل واحد في التركيب. يجب أن لا يقل ارتفاع السقف عن 2.5 متر. يجب ألا يقل حجم الغرفة مع تركيب غلاية واحدة عن 15 م 3. يجب مراعاة هذه المعلمات والمعايير الخاصة بـ SNiP بدقة أثناء التصميم من أجل منع حدوث المواقف الخطرة وانبعاثات الغاز.
قبل التثبيت ، لا بد من الحصول على ترخيص لتشغيل غلاية الغاز وجميع الشهادات اللازمة. يتم التحكم في كل هذا من قبل الدولة ، حيث أن هذه المعدات خطيرة للغاية إذا تم تركيبها وتشغيلها بشكل غير صحيح. يجب أن تحتوي جميع الوحدات في غرفة المرجل على صحيفة بيانات السلامة. يتم إصدار هذه الوثائق أيضًا من قبل الهيئات الحكومية التي تقوم بإجراء تقييم الخبراء والحسابات اللازمة (بما في ذلك انبعاثات منتجات الاحتراق). تزور وزارة حالات الطوارئ المنشأة وتحضر الوثائق اللازمة بأن معدات هذه الفئة مثبتة وفقًا لجميع القواعد ، ولا تشكل خطرًا ، ويمكن تشغيلها.
إذا كان التكوين وفئة المعدات والترخيص يسمح باستخدام عدة أنواع من الوقود ، فوفقًا لـ SNiP ، لمنع المواقف الخطرة ، يجب إجراء مراجعة السلامة الصناعية لهذه الفئة من المعدات.وأيضًا ، من أجل تجنب الخطر ، يتم إجراء فحص للأفراد المشاركين في صيانة الوحدات.
ما هي غرفة المرجل المعيارية
ما هي غرفة المرجل المعيارية؟
منزل المرجل المعياري هو منتج مصنع يتكون من وحدة أو أكثر من الوحدات أو الكتل بما في ذلك الغلايات والمحارق ومجموعة المضخات وأتمتة التحكم في العمليات وإنذارات الغاز والمرشحات والصمامات ونظام معالجة المياه. تم تصميم غرف الغلايات المعيارية لتجهيز الماء الساخن والتدفئة. تشعل الشعلات وتحافظ على اللهب في الغلاية ، وتحتوي الغلايات على الماء وبمساعدة المضخات يتم تقطيرها في مصدر المياه. بهذه الطريقة ، يتم تسخين الماء البارد الذي يدخل غرفة المرجل المعيارية ويغادر الماء الساخن غرفة المرجل. درجة حرارة الماء الساخن الخارج هي +95 و +115 درجة مئوية.من العناصر المهمة لتزويد غرفة المرجل المدخنة ، وهي مصنوعة من أنواع مختلفة من الفولاذ ويمكن تثبيتها بالطرق التالية: على علامات التمدد ، على الجمالون (الهياكل المعدنية) ، ذاتية الدعم.
لن يكون من الممكن ببساطة شراء غرفة مرجل وتثبيتها على منطقتك - تحتاج أيضًا إلى طلب مشروع وتسليمه إلى السلطات الإشرافية وتقديم جوازات سفر وشهادات لكل من غرفة المرجل المعيارية نفسها وللمعدات الداخلية.
عادةً ما يستغرق تصنيع غرفة المرجل من 3-9 أسابيع ، اعتمادًا على مدى تعقيد وتكوين المعدات. على سبيل المثال ، إذا كان لديك غلايات إيطالية ومضخات ألمانية في مشروعك ، لكنها غير متوفرة حاليًا ، فقد يزيد وقت تصنيع بيت الغلاية من خلال وقت تسليم هذه المعدات من الخارج. يجب أن تكون مستعدًا لهذا. ولكن لا يمكن أن يكون وقت الإنتاج دائمًا طويلاً - فغالبًا ما يحتفظ المصنعون في مستودعاتهم بالمجموعات الأساسية من المعدات اللازمة لتصنيع النماذج القياسية لمراجل الكتل.
من الأفضل طلب تصنيع بيوت الغلايات المعيارية من موردين مثبتين على مر السنين - في شركة ZAO Gazovik-ENERGO. منذ عام 1991 ، تقوم هذه الشركة بتوريد معدات الغاز الصناعي وتصنيع غرف الغلايات المعيارية. متخصصو الشركة مستعدون لتقديم المشورة واختيار المعدات اللازمة بكفاءة ، مع مراعاة احتياجاتك. من خلال معرفة تفاصيل هذه الصناعة ، يمكن لخبراء Gazovik-ENERGO تقديم أفضل الحلول ومرافقة المعاملة من اللحظة التي تتلقى فيها طلبك حتى لحظة شحن المرجل وتركيبه في موقع البناء.
إن بيوت الغلايات المعيارية من CJSC Gazovik-ENERGO هي منتجات عالية الجودة وموثوقة ستوفر لك الحرارة والماء الساخن لسنوات عديدة.
معدات للأنظمة الهندسية
تقوم مجموعة شركات "Energoservice" بموسكو بتصنيع وتركيب وإطلاق المعدات لأنظمة هندسية مختلفة (إمدادات المياه والتدفئة وما إلى ذلك).
مخارط من شركة "MVM Engineering"
تستخدم المخارط الطولية على نطاق واسع في أعمال المعادن والهندسة الميكانيكية. بالإضافة إلى ذلك ، تُستخدم هذه الوحدات أيضًا في ...
إذا كنت بحاجة إلى معدات الغاز
يحصل عدد كبير نسبيًا من الشركات اليوم على معدات غاز عالية الجودة لتشغيلها دون انقطاع ، لذا فإن المنظمين والسخانات الحديثة ...
مضخات الملف الشخصي بأسعار معقولة
تعتبر المضخات من أهم الأجهزة المنزلية. تم تصميم هذه الماكينة متعددة الاستخدامات حول مكونات هيدروليكية قوية ، وهي قادرة على الضخ ، ...
معدات من شركة "Ecodom"
إن تهيئة الظروف المعيشية المريحة في منزل أو شقة أمر مستحيل دون التشغيل المستمر لإمدادات المياه والصرف الصحي وأنظمة التدفئة ...
شروط مرجعية لتصنيع معمل غلاية بسعة 10.5 ميغاواط
ينتج مصنع GazSintez محطات الغلايات وفقًا لمخططات التخطيط المطورة بالفعل ، ووفقًا لحساب فردي بناءً على الاستبيان المعبأ المقدم لوحدة التحكم في الموازنة أو المواصفات الفنية.
مثال على مهمة فنية لتصنيع بيت مرجل بسعة 10500 كيلوواط
| № | اسم | المعنى |
|---|---|---|
| 1 | الحمل الحراري المقدر ، Gcal / ساعة | 9,03 |
| 2 | نوع الوقود | |
| أساسي | الغاز الطبيعي وفقًا لـ GOST 5542-87 | |
| دعم | غاز الهيدروكربون المسال طبقاً للمواصفة GOST 52087-2003 | |
| 3 | مخطط حراري | مغلق |
| 4 | عدد الغلايات ، قطعة. | 3 |
| 5 | درجة الأتمتة | تنظيم يعتمد على الطقس مع إرسال إشارة إلى لوحة التحكم |
| 6 | مدخنة | على إطار معدني |
نتيجة للحسابات الحرارية الميكانيكية ، قام مصنع GazSintez بتصنيع منزل مرجل من وحدات الكتلة للغاز الطبيعي والمسال بالرمز GazSintez-BM-10500. يتم عرض الرسومات ذات الأبعاد ومخطط التخطيط أدناه.

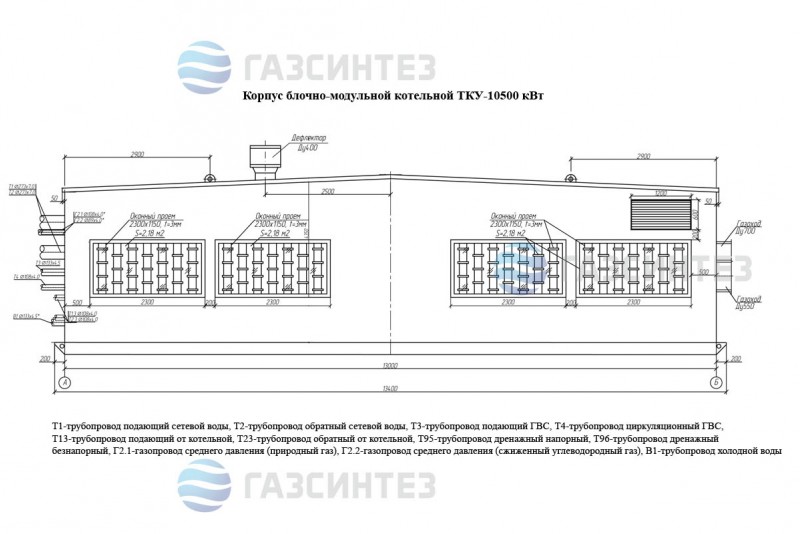

مخططات الأبعاد ورسومات منزل المرجل GazSintez-BM-10500
خط أنابيب T1 لتزويد الشبكة بمياه ، وخط أنابيب T2 لمياه الشبكة العائدة ، وخط أنابيب T3 لتزويد الماء الساخن ، وخط أنابيب T4 لتدوير الماء الساخن ، وخط أنابيب T13 من بيت الغلاية ، وخط أنابيب العودة T23 من بيت المرجل ، خط أنابيب ضغط الصرف T95 ، خط أنابيب الصرف T96 بدون ضغط ، خط أنابيب الغاز ذو الضغط المتوسط G2.1 (الغاز الطبيعي) ، خط أنابيب الغاز ذو الضغط المتوسط G2.2 (غاز الهيدروكربون المسال) ، خط أنابيب الماء البارد B1
رسم تخطيطي لمنزل المرجل TKU-10500 كيلو واط
غلاية الماء الساخن K1 Polykraft Duotherm 4000 كيلو واط ، غلاية الماء الساخن K2 Polykraft Duotherm 2500 كيلو واط ، مضخة K3 لدائرة المرجل في نظام التدفئة ، مضخة شبكة K4 ، مضخة K5 لدائرة المرجل لنظام DHW ، K6- مضخة نظام DHW ، مضخة K7 المضادة للتكثيف للغلاية Polykraft Duotherm 4000 كيلو واط ، مضخة K8 المضادة للتكثيف للغلاية Polykraft Duotherm 2500 kW ، مضخة التغذية K9 ، نظام تسخين غشاء التمدد K10 V = 1500 لتر ، نظام تسخين غشاء التمدد K11 V = 750 لترًا ، نظام تسخين مبادل حراري K12 ، مبادل حراري K13 لنظام DHW 2.2 ميجاوات ، K14.1- مبادل حراري لنظام DHW 500 كيلو وات ، K14.2- مبادل حراري نظام DHW 600 كيلو واط ، نظام معالجة المياه K15-hydromagnetic ، صمام خلط ثلاثي الاتجاهات K16 ، تليين التثبيت الأوتوماتيكي K17.1 ، مجمع الجرعات المتناسب K17.2 ، K17.3 ، مقياس التدفق K18 Du150 الكامل مع RTD و مستشعر الضغط ، مقياس التدفق K19 كامل مع RTD ومستشعر الضغط ، وحدة تسخين الهواء K20 ، K21 متر إلى الماء البارد باستخدام مستشعر النبض ، الموقد المدمج K22 لغلاية Polykraft Duotherm 4000 كيلو وات ، الموقد المدمج K23 لغلاية Polykraft Duotherm 2500 كيلو وات ، مقياس التدفق K24 Du80 كامل مع RTD ومستشعر الضغط ؛ خط أنابيب إمداد المياه لشبكة T1 ، خط أنابيب إمداد دائرة الغلايات T11 ، خط أنابيب عودة المياه لشبكة T2 ، خط أنابيب إرجاع دائرة الغلايات T21 ، خط أنابيب إمداد T3-DHW ، خط أنابيب تداول T4-DHW ، خط أنابيب الغاز الطبيعي ذو الضغط المتوسط G2.1 ، خط أنابيب الغاز ذو الضغط المتوسط G2.2 للغاز المسال ، خط أنابيب ضغط الصرف T95 ، خط أنابيب الصرف T96 بدون ضغط ، الصرف الصحي K3 الصناعي ، خط أنابيب الماء البارد V1 ، خط أنابيب T13 لتزويد شبكة المياه من GPTPP ، عودة خط الأنابيب T23 شبكة المياه إلى GPTPP
الخصائص التقنية لمنزل المرجل بسعة 10500 كيلو واط
| № | اسم | المعنى |
|---|---|---|
| 1 | ناتج الحرارة المقدر ، كيلوواط | 10500 |
| 2 | نوع المرجل / الكمية ، أجهزة الكمبيوتر. |
بولي كرافت ديوثرم -4000-2 بولي كرافت ديوثرم -2000 - 1 |
| 3 | كفاءة المرجل ،٪ | 92,0 |
| 4 | درجة حرارة غاز المداخن ، ºС | 180 |
| 5 | استهلاك الغاز الطبيعي ، م 3 / ساعة | 1292 |
| 6 | استهلاك غاز الهيدروكربون المسال ، م 3 / ساعة | 430 |
| 7 | ضغط الغاز أمام الموقد ، كيلو باسكال | 30 على الأقل |
| 8 | ضغط ماء التشغيل في نظام التسخين MPa | 2.0 على الأقل |
| 9 | جهد الدائرة الكهربائية ، V | 380 |
| 10 | استهلاك الحرارة للاحتياجات الخاصة ،٪ | 3 |
| 11 | الطاقة الكهربائية المستهلكة ، كيلوواط | 210 |
| 12 | الوزن بدون مدخنة ، كجم | 70000 |
| 13 | الأبعاد الكلية ، LxWxH ، مم | 13400 × 13600 × 3390 |
| 14 | عمر الخدمة لمنزل المرجل ، سنوات | 15 |
كيف تطلب منزل مرجل بسعة 10500 كيلوواط في مصنع GazSintez في مدينتك؟
من أجل شراء منزل مرجل من وحدات الكتل بسعة 10.5 ميجاوات (وقود فردي أو مجمع) ، يمكنك:
- اتصل بالمصنع على 4784-555-800-8
- إرسال المتطلبات الفنية لغرفة المرجل وظروف التشغيل عن طريق البريد الإلكتروني
- املأ استبيان TCU وأرسله عبر البريد الإلكتروني
- استخدم نموذج "طلب عرض أسعار" ، وقدم معلومات الاتصال ، وسيتصل بك متخصصنا
