كيفية حساب قوة المضخة

كيفية معرفة معدل تدفق المضخة

تبدو صيغة الحساب كما يلي: Q = 0.86R / TF-TR

س - معدل تدفق المضخة بالمتر المكعب / ساعة ؛

R - الطاقة الحرارية بالكيلوواط ؛

TF هي درجة حرارة سائل التبريد بالدرجات المئوية عند مدخل النظام ،

تخطيط مضخة دوران التدفئة في النظام

ثلاثة خيارات لحساب الطاقة الحرارية

قد يكون من الصعب تحديد مؤشر الطاقة الحرارية (R) ، لذلك من الأفضل التركيز على المعايير المقبولة عمومًا.

الخيار 1. في البلدان الأوروبية ، من المعتاد مراعاة المؤشرات التالية:

• 100 واط / متر مربع - للمنازل الخاصة في منطقة صغيرة ؛
• 70 واط / متر مربع - للمباني الشاهقة ؛
• 30-50 واط / متر مربع - للمباني السكنية الصناعية والمعزولة جيدًا.

الخيار 2. المعايير الأوروبية مناسبة تمامًا للمناطق ذات المناخ المعتدل. ومع ذلك ، في المناطق الشمالية ، حيث توجد صقيع شديد ، من الأفضل التركيز على معايير SNiP 2.04.07-86 "شبكات الحرارة" ، والتي تأخذ في الاعتبار درجات الحرارة الخارجية التي تصل إلى -30 درجة مئوية:

• 173-177 واط / متر مربع - للمباني الصغيرة ، لا يزيد عدد طوابقها عن طابقين ؛
• 97-101 واط / متر مربع - للمنازل من 3-4 طوابق.

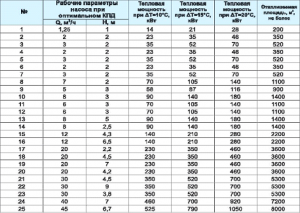

الخيار 3. يوجد أدناه جدول ، يمكنك بموجبه تحديد الطاقة الحرارية المطلوبة بشكل مستقل ، مع مراعاة الغرض ودرجة التآكل والعزل الحراري للمبنى.

الجدول: كيفية تحديد ناتج الحرارة المطلوب

صيغة وجداول لحساب المقاومة الهيدروليكية

يحدث الاحتكاك اللزج في الأنابيب والصمامات وأي مكونات أخرى لنظام التدفئة ، مما يؤدي إلى فقد في طاقة معينة. تسمى خاصية الأنظمة هذه بالمقاومة الهيدروليكية. هناك احتكاك بطول الطول (في الأنابيب) وخسائر هيدروليكية محلية مرتبطة بوجود الصمامات ، والمنعطفات ، والمناطق التي يتغير فيها قطر الأنابيب ، إلخ. يُشار إلى مؤشر المقاومة الهيدروليكية بالحرف اللاتيني "H" ويقاس بوحدة باسكال.

صيغة الحساب: H = 1.3 * (R1L1 + R2L2 + Z1 + Z2 +…. + ZN) / 10000

تشير R1 ، R2 إلى خسائر الضغط (1 - العرض ، 2 - العائد) في Pa / m ؛

L1 ، L2 - طول خط الأنابيب (1 - العرض ، 2 - الإرجاع) بالمتر ؛

Z1 ، Z2 ، ZN - المقاومة الهيدروليكية لعقد النظام في Pa.

لتسهيل حساب خسائر الضغط (R) ، يمكنك استخدام جدول خاص يأخذ في الاعتبار أقطار الأنابيب المحتملة ويوفر معلومات إضافية.

جدول لتحديد فقدان الضغط

متوسط ​​البيانات على عناصر النظام

يتم تقديم المقاومة الهيدروليكية لكل عنصر من عناصر نظام التدفئة في الوثائق الفنية. من الناحية المثالية ، يجب عليك استخدام الخصائص المشار إليها من قبل الشركات المصنعة. في حالة عدم وجود جوازات سفر للمنتج ، يمكنك التركيز على البيانات التقريبية:

• غلايات - 1-5 كيلو باسكال ؛
• مشعات - 0.5 كيلو باسكال ؛
• الصمامات - 5-10 كيلو باسكال ؛
• خلاطات - 2-4 كيلو باسكال ؛
• عدادات الحرارة - 15-20 كيلو باسكال ؛
• فحص الصمامات - 5-10 كيلو باسكال ؛
• صمامات التحكم - 10-20 كيلو باسكال.

يمكن حساب المعلومات المتعلقة بالمقاومة الهيدروليكية للأنابيب المصنوعة من مواد مختلفة من الجدول أدناه.

جدول خسائر الضغط في الأنابيب

1 البيانات الأولية لحساب المكره.

عمل
العجلة هي أهم عنصر
مضخة طرد مركزي. إذا كان هناك
الحاجة إلى الحساب التحليلي
مضخة ، كما في حالتنا ، ثم الحساب
نفذت مع مراعاة الهندسة في وقت سابق
مضخات مصممة عالية
مؤشرات الطاقة.

ل
حساب المكره ضروري
تعرف تغذية Q ،
رأس H ، سرعة n.
عند تصميم مضخة حريق n
تأخذ ما يعادل 2900 دورة في الدقيقة ، والذي يوفر
تصميم عجلة منطقي ،
تطوير ضغط مرتفع بدرجة كافية.
في الوقت نفسه ، القيود المفروضة على تردد الدوران ،
المرتبطة بخطر التجويف ،
غائب ، لأن مضخات الحريق تعمل
تعمل المحاكم مع المياه الراكدة.

ل
تقديرات الحد الأقصى المسموح به من النقطة
سرعة تجويف الرؤية
المكره للتجفيف و
مضخة الصابورة المستخدمة
معامل سرعة التجويف
مع,
اقترحه S. S. Rudnev:

أين:
ن
- تردد دوران عمود المضخة ، دورة في الدقيقة ؛

س
- تدفق المضخة ، م 3 / ث ؛

hcr
- احتياطي التجويف الحرج في
متر ، والتي يمكن تحديدها من
معادلة:

أين:
ص_أ
- الضغط الجوي ، باسكال ؛

ص_ن
هو ضغط بخار الماء المشبع ،
حسب درجة الحرارة (الجدول 5) ، باسكال ؛

ح_الخامسد
- الحد الأقصى لرفع الشفط
بالأمتار ، تحددها النتائج
حساب المقاومة الهيدروليكية
استقبال خط أنابيب الصرف
أو نظام الصابورة

الخامس_مدخل
هي سرعة السائل عند مدخل المضخة ،
يساوي السرعة في خط الأنابيب المستقبِل ،
آنسة؛

مع
- معامل التجويف للسرعة ،
التي تقع داخل:

—
لمضخات الحريق 700 800 ؛

—
للصرف والصابورة 800 1000.

بواسطة
الكميات المعروفة س ،
ج ،
hcr
الحد الأقصى المسموح به
سرعة رمح المضخة_الأعلى:

ضغط
الأبخرة المشبعة الجدول 5

ر ا مع	5	10	20	30	40	50	60	70
صن/ مكغ ، كيلو باسكال	0,6	0,9	1,2	2,3	4,2	7,4	12,3	19,9	31,2

المعنى
ن_الأعلىيمكن
تستخدم لحساب العمل
المكره المضخة ، إذا كان بين المحرك و
تستخدم المضخة وسيطًا
ناقل الحركة (المخفض ، الحزام ، إلخ) ،
مما يتيح لك الحصول على ما تحتاجه
نسبة التروس أنا.

ولكن،
في معظم الحالات يتم استخدام السفن
محرك مضخة مباشرة من
محرك غير متزامن له تردد
1450 أو 2900 دورة في الدقيقة.

من هنا،
إذا ن_الأعلى
> 2900 دورة في الدقيقة ، ثم يتم تحديد n
= 2900 دورة في الدقيقة مما يسمح بشكل كبير
تصغير حجم المشروع
مضخة. إذا ن_الأعلىالأعلى.

لماذا تحتاج إلى مضخة دورانية

ليس سراً أن غالبية مستهلكي خدمات الإمداد الحراري الذين يعيشون في الطوابق العليا من المباني الشاهقة على دراية بمشكلة البطاريات الباردة. والسبب في ذلك هو عدم وجود الضغط اللازم. نظرًا لعدم وجود مضخة دوران ، يتحرك المبرد ببطء عبر خط الأنابيب ، ونتيجة لذلك ، يبرد في الطوابق السفلية

هذا هو السبب في أنه من المهم حساب مضخة الدوران لأنظمة التدفئة بشكل صحيح

غالبًا ما يواجه أصحاب المنازل الخاصة موقفًا مشابهًا - في الجزء الأبعد من هيكل التدفئة ، تكون المشعات أبرد بكثير مما كانت عليه في نقطة البداية. في هذه الحالة يعتبر الخبراء أن تركيب مضخة دورانية هو الحل الأفضل كما يبدو في الصورة. الحقيقة هي أنه في المنازل الصغيرة ، تكون أنظمة التدفئة ذات الدوران الطبيعي للمبردات فعالة للغاية ، ولكن حتى هنا لا يضر التفكير في شراء مضخة ، لأنه إذا قمت بتهيئة تشغيل هذا الجهاز بشكل صحيح ، فسوف تنخفض تكاليف التدفئة.

ما هي مضخة الدورة الدموية؟ هذا جهاز يتكون من محرك بدوار مغمور في سائل تبريد. مبدأ عملها على النحو التالي: الدوران ، الدوار ، يجعل السائل المسخن إلى درجة حرارة معينة يتحرك عبر نظام التسخين بسرعة معينة ، ونتيجة لذلك يتم إنشاء الضغط اللازم.

يمكن أن تعمل المضخات في أوضاع مختلفة. إذا قمت بتركيب مضخة الدوران في نظام التدفئة بأقصى قدر من العمل ، فيمكن تسخين المنزل ، الذي تم تبريده في حالة عدم وجود المالكين ، بسرعة كبيرة. بعد ذلك ، يحصل المستهلكون ، بعد استعادة الإعدادات ، على الكمية المطلوبة من الحرارة بأقل تكلفة. تأتي أجهزة التدوير مع دوار "جاف" أو "رطب". في الإصدار الأول ، يتم غمره جزئيًا في السائل ، والثاني - تمامًا. وهي تختلف عن بعضها البعض في أن المضخات المجهزة بدوار "رطب" تكون أقل ضوضاء أثناء التشغيل.

رأس تقييمه

الرأس هو الفرق بين الطاقات المحددة للمياه عند مخرج الوحدة وعند مدخلها.

يحدث الضغط:

• الصوت؛
• الجماعية؛
• وزن.

قبل شراء المضخة ، يجب أن تعرف كل شيء عن الضمان المقدم من البائع

الوزن مهم في ظروف مجال جاذبية معين وثابت.يرتفع مع انخفاض تسارع الجاذبية ، وعندما يكون انعدام الوزن موجودًا ، فإنه يساوي اللانهاية. لذلك ، فإن رأس الوزن ، الذي يتم استخدامه بنشاط اليوم ، غير مريح لخصائص مضخات الطائرات والأجسام الفضائية.

يتم استخدام الطاقة الكاملة للبدء. يأتي من الخارج كطاقة محرك المحرك الكهربائي أو بتدفق الماء ، الذي يتم توفيره للجهاز النفاث تحت ضغط خاص.

التحكم في سرعة مضخة الدوران

معظم موديلات مضخة الدوران لها وظيفة لضبط سرعة الجهاز. كقاعدة عامة ، هذه أجهزة ثلاثية السرعات تسمح لك بالتحكم في كمية الحرارة التي يتم توجيهها لتدفئة المكان. في حالة حدوث موجة برد حادة تزداد سرعة الجهاز ، وعندما تصبح أكثر دفئًا تنخفض ، على الرغم من أن نظام درجة الحرارة في الغرف يظل مريحًا للبقاء في المنزل.

لتبديل السرعة ، يوجد رافعة خاصة موجودة على غلاف المضخة. هناك طلب كبير على نماذج أجهزة التدوير المزودة بنظام تحكم أوتوماتيكي لهذه المعلمة ، اعتمادًا على درجة الحرارة خارج المبنى.

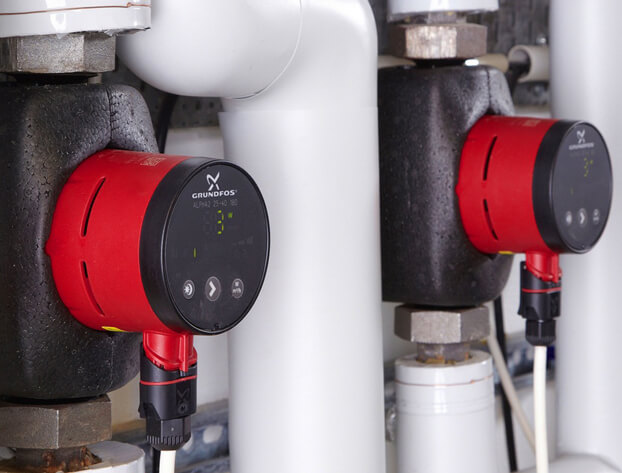

اختيار مضخة الدوران لمعايير نظام التدفئة

عند اختيار مضخة دوران لنظام التدفئة في منزل خاص ، فإنهم يفضلون دائمًا النماذج ذات الدوار الرطب ، المصمم خصيصًا للعمل في أي أنابيب منزلية ذات أطوال وأحجام مختلفة من الإمداد.

تتمتع هذه الأجهزة بالمزايا التالية عن الأنواع الأخرى:

• مستوى ضوضاء منخفض
• أبعاد صغيرة ،
• الضبط اليدوي والتلقائي لثورات العمود في الدقيقة ،
• مؤشرات الضغط والحجم ،
• مناسبة لجميع أنظمة التدفئة للمنازل الفردية.

اختيار المضخة حسب عدد السرعات

لزيادة كفاءة العمل وتوفير موارد الطاقة ، من الأفضل أن تأخذ نماذج متدرجة (من 2 إلى 4 سرعات) أو ضبط تلقائي لسرعة المحرك.

إذا تم استخدام الأتمتة للتحكم في التردد ، فإن توفير الطاقة مقارنة بالموديلات القياسية يصل إلى 50٪ ، وهو ما يمثل حوالي 8٪ من استهلاك الكهرباء للمنزل بأكمله.

أرز. 8 الفرق بين مزيف (يمين) وأصل (يسار)

ما الذي يجب الانتباه إليه

عند شراء طرازات Grundfos و Wilo المشهورة ، هناك احتمال كبير لوجود مزيف ، لذلك يجب أن تعرف بعض الاختلافات بين النسخ الأصلية والنظراء الصينيين. على سبيل المثال ، يمكن تمييز German Wilo عن المزيف الصيني من خلال الميزات التالية:

• العينة الأصلية أكبر قليلاً في الأبعاد الكلية ، غلافها العلوي به رقم تسلسلي مختوم عليه.
• يتم وضع السهم المنقوش لاتجاه حركة السوائل في الأصل على أنبوب المدخل.
• صمام تهوية لمظهر نحاسي أصفر مزيف (نفس اللون في نظائرها تحت Grundfos)
• النظير الصيني له ملصق لامع لامع على الجانب الخلفي يشير إلى فئات توفير الطاقة.

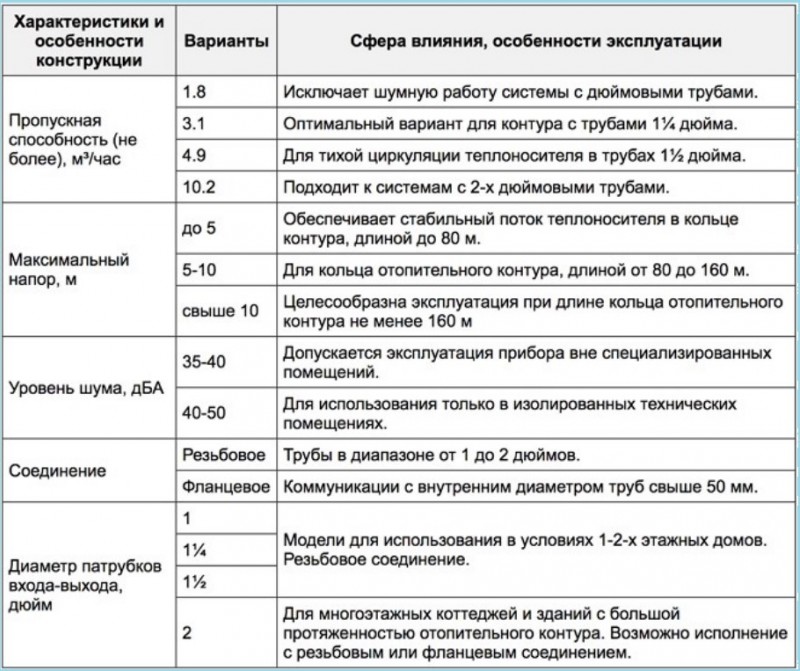

أرز. 9 معايير لاختيار مضخة الدورة الدموية للتدفئة

كيفية اختيار وشراء مضخة الدورة الدموية

تواجه مضخات التدوير مهامًا محددة إلى حد ما ، تختلف عن الماء ، والبئر ، والصرف ، وما إلى ذلك. إذا كانت الأخيرة مصممة لتحريك السائل بنقطة صنبور معينة ، فإن مضخات الدوران وإعادة التدوير ببساطة "تدفع" السائل في دائرة.

أود أن أقترب من الاختيار بطريقة غير تافهة إلى حد ما وأعرض عدة خيارات. إذا جاز التعبير ، من البسيط إلى المعقد - ابدأ بتوصيات الشركات المصنعة وآخر وصف لكيفية حساب مضخة الدورة الدموية للتدفئة باستخدام الصيغ.

اختر مضخة الدوران

هذه الطريقة السهلة لاختيار مضخة دورانية للتدفئة أوصى بها أحد مديري مبيعات مضخات WILO.

من المفترض أن يكون فقدان حرارة الغرفة لكل 1 متر مربع. سيكون 100 واط. معادلة حساب التدفق:

إجمالي فقد الحرارة في المنزل (كيلوواط) × 0.044 \ u003d استهلاك مضخة الدوران (م 3 / ساعة)

على سبيل المثال ، إذا كانت مساحة المنزل الخاص 800 متر مربع. سيكون التدفق المطلوب:

(800 × 100) / 1000 = 80 كيلو واط - فقدان الحرارة في المنزل

80 × 0.044 = 3.52 متر مكعب / ساعة - معدل التدفق المطلوب لمضخة الدوران عند درجة حرارة الغرفة 20 درجة. مع.

من مجموعة WILO ، مضخات TOP-RL 25 / 7.5 ، STAR-RS 25/7 ، STAR-RS 25/8 مناسبة لمثل هذه المتطلبات.

بخصوص الضغط. إذا كان النظام مصممًا وفقًا للمتطلبات الحديثة (أنابيب بلاستيكية ، نظام تسخين مغلق) ولا توجد حلول غير قياسية ، مثل ارتفاع عدد الطوابق أو طول أنابيب التدفئة ، فإن ضغط المضخات أعلاه يجب أن تكون كافية "للرأس".

مرة أخرى ، يعد هذا الاختيار لمضخة الدوران تقريبيًا ، على الرغم من أنه في معظم الحالات يفي بالمعايير المطلوبة.

حدد مضخة الدورة الدموية وفقًا للصيغ.

إذا كانت هناك رغبة قبل شراء مضخة دوران لفهم المعلمات المطلوبة واختيارها وفقًا للصيغ ، فستكون المعلومات التالية مفيدة.

تحديد رأس المضخة المطلوب

H = (R x L x k) / 100 أين

H هو رأس المضخة المطلوبة ، م

L هو طول خط الأنابيب بين أبعد النقاط "هناك" و "الخلف". بمعنى آخر ، هذا هو طول أكبر "حلقة" من مضخة الدوران في نظام التدفئة. (م)

مثال على حساب مضخة الدورة الدموية باستخدام الصيغ

يوجد منزل من ثلاثة طوابق بمساحة 12 م × 15 م. ارتفاع الأرض 3 م يتم تسخين المنزل بواسطة مشعات (∆ T = 20 درجة مئوية) برؤوس ثرموستاتية. دعنا نحسب:

ناتج الحرارة المطلوب

N (ot. pl) = 0.1 (كيلو واط / متر مربع) × 12 (م) × 15 (م) × 3 طوابق \ u003d 54 كيلو واط

احسب معدل تدفق مضخة الدوران

س = (0.86 × 54) / 20 = 2.33 متر مكعب / ساعة

احسب رأس المضخة

توصي الشركة المصنعة للأنابيب البلاستيكية ، TECE ، باستخدام الأنابيب التي يبلغ قطرها معدل تدفق السائل 0.55-0.75 م / ث ، ومقاومة جدار الأنبوب 100-250 باسكال / م. في حالتنا ، يمكن استخدام أنبوب بقطر 40 مم (11/4 ″) لنظام التدفئة. بمعدل تدفق 2.319 م 3 / ساعة ، سيكون معدل تدفق سائل التبريد 0.75 م / ث ، والمقاومة المحددة لجدار الأنبوب متر واحد هي 181 باسكال / م (0.02 م من عمود الماء).

ويلو يونوس بيكو 25 / 1-8

جراندفوس يو بي إس 25-70

تضع جميع الشركات المصنعة تقريبًا ، بما في ذلك "الشركات الكبرى" مثل WILO و GRUNDFOS ، على مواقع الويب الخاصة بها برامج خاصة لاختيار مضخة الدورة الدموية. بالنسبة للشركات المذكورة أعلاه ، فهذه هي WILO SELECT و GRUNDFOS WebCam.

البرامج مريحة للغاية وسهلة الاستخدام.

يجب إيلاء اهتمام خاص للمدخلات الصحيحة للقيم ، والتي غالبًا ما تسبب صعوبات للمستخدمين غير المدربين.

شراء مضخة الدورة الدموية

عند شراء مضخة دوران ، يجب إيلاء اهتمام خاص للبائع. حاليًا ، الكثير من المنتجات المقلدة "تسير" في السوق الأوكرانية

كيف نفسر أن سعر التجزئة لمضخة الدوران في السوق يمكن أن يكون 3-4 مرات أقل من سعر ممثل شركة الشركة المصنعة؟

وفقا للمحللين ، فإن مضخة الدوران في القطاع المحلي هي الرائدة في استهلاك الطاقة. في السنوات الأخيرة ، قدمت الشركات منتجات جديدة مثيرة للاهتمام للغاية - مضخات الدوران الموفرة للطاقة مع التحكم التلقائي في الطاقة. من السلسلة المنزلية ، تمتلك WILO YONOS PICO ، و GRUNDFOS لديها ALFA2. تستهلك هذه المضخات الكهرباء بعدة أوامر أقل ، وتوفر بشكل كبير تكاليف مال المالكين.

فحص المحرك المحدد أ. فحص وقت الدفة

للمختارة
ضخ نظرة على الرسوم البيانية الاعتماد
الكفاءة الميكانيكية والحجمية من
الضغط الناتج عن المضخة (انظر الشكل.
3).

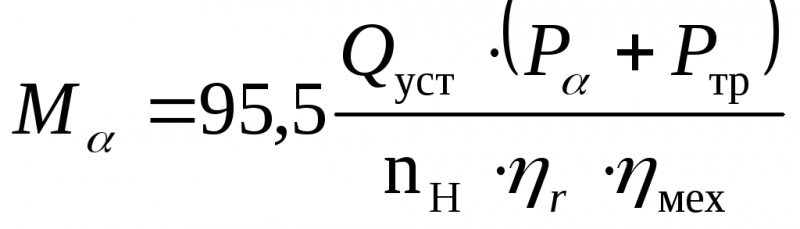

4.1 البحث عن اللحظات
التي تحدث على عمود المحرك
بزوايا مختلفة للدفة:

,

أين: م_α
- لحظة على عمود المحرك
(N · م) ؛

س_فم
- أداء مثبت
مضخة؛

ص_α
- ضغط الزيت الناتج عن المضخة
(باسكال) ؛

ص_آر
- خسائر ضغط الاحتكاك زيوت في
105
باسكال ؛

ن_ن
- عدد دورات المضخة (دورة في الدقيقة) ؛

η_ص
هي الكفاءة الهيدروليكية المرتبطة
احتكاك السوائل في تجاويف العمل
مضخة (للمضخات الدوارة ≈ 1) ؛

η_الفراء
هي الكفاءة الميكانيكية مع مراعاة الخسائر
الاحتكاك (في الأختام والمحامل و
أجزاء فرك أخرى من المضخات (انظر
الرسم البياني في الشكل. 3).

بيانات الحساب
ضع في الجدول 4.

4.2 إيجاد السرعات
دوران المحرك للاستلام
قيم اللحظة (حسب التركيب
الخصائص الميكانيكية للمختارة
محرك كهربائي - انظر البند 3.6). البيانات
يتم إدخال الحسابات في الجدول 5.

الجدول 5

α °	ن، دورة في الدقيقة	ηص	سα, م 3 / ثانية
5
10
15
20
25
30
35

4.3 نجد
الأداء الفعلي
ضخ بسرعات متلقاة
محرك كهربائي
,

أين: س_α
- الأداء الفعلي
مضخة (م 3 / ث) ؛

س_فم
- أداء مثبت
مضخة (م 3 / ث) ؛

ن
- سرعة الدوران الفعلية
دوار المضخة (دورة في الدقيقة) ؛

ن_ن
- تصنيف سرعة الدوار
مضخة؛

η_الخامس
هي الكفاءة الحجمية مع مراعاة العكس
تجاوز السائل الضخ (انظر
الرسم البياني 4.)

بيانات الحساب
ضعها في الجدول 5. نبني رسمًا بيانيًا س_α=F(α)
- انظر الشكل. 4.

أرز. 4. الرسم البياني
س_α=F(α)

4.4 تم الاستلام
نقسم الرسم البياني إلى 4 مناطق ونحدد
وقت تشغيل المحرك الكهربائي في كل منهما
منهم. تم تلخيص الحساب في الجدول 6.

الجدول 6

منطقة	الحدود زوايا المنطقة α °	حأنا (م)	الخامسأنا (م 3)	سراجع (م 3 / ث)	رأنا (ثانية)
أنا
ثانيًا
ثالثا
رابعا

4.4.1. نجد
المسافة المقطوعة بواسطة دبابيس المتداول
داخل المنطقة

,

أين: ح_أنا
- المسافة المقطوعة بواسطة دبابيس الدرفلة
داخل المنطقة (م) ؛

ص_ا
- المسافة بين محاور الكرة و
دبابيس المتداول (م).

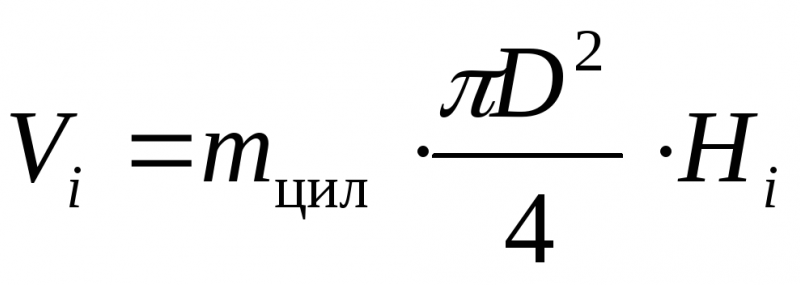

4.4.2. إيجاد الحجم
ضخ النفط داخل المنطقة

,

أين: الخامس_أنا
- حجم الزيت الذي يتم ضخه في الداخل
مناطق (م 3) ؛

م_{اسطوانة}
- عدد أزواج الاسطوانات ؛

د
- قطر الغطاس (شوبك) ، م.

4.4.3. نجد
مدة تحول الدفة
داخل المنطقة

,

أين: ر_أنا
- متوسط ​​وقت النقل
التوجيه داخل المنطقة (ثانية) ؛

س_{تزوج
أنا}
- متوسط ​​الأداء في الداخل
مناطق (م 3 / ث)
- نأخذ من الجدول ص 4.4. أو نحسب
من الجدول 5).

4.4.4. نحدد
وقت تشغيل محرك الأقراص
تحويل الدفة من جانب إلى آخر

ر_خط=
ر₁+
ر₂+
ر₃+
ر₄+
ر_ا,

أين: ر_خط
- وقت نقل الدفة من جانب إلى آخر
(ثانية) ؛

ر₁÷
ر₄
- مدة التحويل في
كل منطقة (ثانية) ؛

ر_ا
هو الوقت المناسب للنظام ليكون جاهزًا للعمل (بالثواني).

4.5 قارن ر
التحول مع T (وقت تبديل الدفة
من جانب إلى جانب بناءً على طلب RRR) ، ثانية.

ر_خط
≤
تي
(30 ثانية)

12 اختبار مضخة المكبس

اختبار المضخة
أنتجت من أجل تحديد التكاليف
الطاقة في الأجزاء الفردية للمضخة.

عند الاختبار
قم بإزالة مخطط المؤشر ،
قراءات مقياس ضغط الشفط
ومقياس الضغط على التفريغ ومقياس التدفق
ومن خلال إصلاح الأجهزة الكهربائية
الطاقة التي يستهلكها المحرك.

الأكثر فائدة

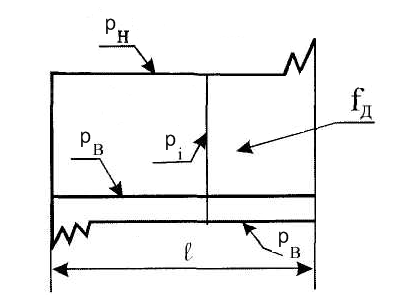

يمثل الرسم البياني للمؤشر ،
التي يمكن من خلالها الكشف عن العيوب ،
تحدث في الجزء الهيدروليكي
مضخة.

لدمج المخططات
يمكنك استخدام الميكانيكية
مؤشر الضغط.

رسم
5.26

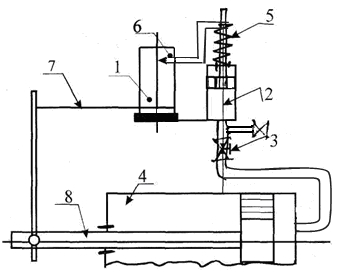

الشكل 5.26
قدم رسم تخطيطي
مؤشر ميكانيكي مثبت
على اسطوانة المضخة. يتكون المؤشر
من الطبلة 1 ، والتي يتم وضعها
الورق ، والأسطوانة الهيدروليكية 2 المرفقة
إلى أسطوانة المضخة 4 من خلال الصنبور 3. متى
فتح ضغط الصنبور من التجويف
يتم نقل أسطوانة المضخة إلى الأسطوانة الهيدروليكية
المؤشر ، مما يتسبب في تحرك المكبس
الأخير. مكبس المؤشر على جهازه
يحتوي المخزون على معايرة لبعض الوقت
ضغط الربيع 5 مع رافعة ، في النهاية
التي يتم إرفاق قلم رصاص 6. طبل
قضيب 7 متصل بأحد الأجزاء
مضخة ترددية
(الجذع 8) ، مما أدى إلى المعاملة بالمثل
حركة الاسطوانة المقابلة ل
تعطل المكبس.

على ال
يتم رسم الخطوط على ورق الطبل ،
يساوي أو يتناسب مع طول الضربة
مكبس عند الضغط الجوي P
مع صمام مفتوح مسبقًا ومغلق
Z وخطوط الضغط لضربات المكبس
ص_الخامس
و ر_ح
مع الصنبور 3 مفتوح ثم انقر فوق مغلق
Z΄. تم الحصول على المؤشر بهذه الطريقة
الشكل يشبه (الشكل 5.27) ،
حيث p ، p ، p i
- شفط وتفريغ و
مؤشر؛ F_د
هي منطقة الرسم التخطيطي ؛
ل—
طول الرسم البياني ، متساوي أو متناسب
طول ضربة المكبس S.

رسم
5.27

ل
تحديد متوسط ​​الضغط
وفقًا للرسم التخطيطي ، فأنت بحاجة إلى معرفة الثابت
نوابض المؤشر - مقياس الرسم البياني
بواسطة
الارتفاع ر (مم = 1 كجم / سم 2).

.

على المؤشر
مخطط الاختبار
ضخ في بداية الشفط والتفريغ ،
ثابت الخ تقلبات متكررة
الصمامات ، والتي تحدث بسبب تغيير في
المقاومة الهيدروليكية في
رفع من السرج وحرة لاحقة
حركة؛ تحت ضغوط كبيرة
ارتفاع الضغط وهبوط خطوط
بشكل صارم بسبب الانضغاط
السوائل والبثور
غاز.

حسب نوع المؤشر
يمكن تعيين الرسوم البيانية بشكل مختلف
أعطال المضخة. على الصورة
يوضح الشكل 5.28 الرسوم البيانية عند تشغيل المضخة
بأعطال مختلفة: 1- مضخة
تمتص في الهواء مع السائل
الذي يضغط على طول الخط "أ"
في بداية عملية الحقن ؛ 2 بوصة
تحتوي الاسطوانة على كيس هوائي ،
الذي يتقلص على طول الخط - "أ"
في بداية عملية الحقن وتتوسع
على طول الخط "في" في بداية عملية الشفط ؛
3 - يمر بصمام الشفط ؛ 4 -
يتخطى صمام التفريغ 5 -
حجم غير كاف (مفقود)
وسادة هوائية للمعوضات الهوائية.

الشكل 5.28

أداء التغذية لمعدات الضخ

هذا هو أحد العوامل الرئيسية التي يجب مراعاتها عند اختيار الجهاز. التغذية - كمية سائل التبريد الذي يتم ضخه لكل وحدة زمنية (م 3 / ساعة). كلما زاد التدفق ، زاد حجم السائل الذي يمكن للمضخة ضخه. يعكس هذا المؤشر حجم المبرد الذي ينقل الحرارة من الغلاية إلى المشعات. إذا كان التدفق منخفضًا ، فلن تسخن المشعات جيدًا. إذا كان الأداء مفرطًا ، فستزيد تكلفة تدفئة المنزل بشكل كبير.

يمكن حساب قوة معدات مضخة الدوران لنظام التدفئة باستخدام الصيغة التالية: Qpu = Qn / 1.163xDt [m3 / h]

في نفس الوقت ، Qpu هو إمداد الوحدة عند النقطة المحسوبة (تقاس بالمتر المكعب / ساعة) ، Qn هي كمية الحرارة المستهلكة في المنطقة التي يتم تسخينها (kW) ، Dt هو فرق درجة الحرارة المسجل على المباشر وخطوط الإرجاع (بالنسبة للأنظمة القياسية ، تتراوح من 10 إلى 20 درجة مئوية) ، 1.163 هو مؤشر على السعة الحرارية المحددة للمياه (في حالة استخدام مبرد آخر ، يجب تصحيح الصيغة).

كيفية تحديد الضغط المطلوب لمضخة الدوران

غالبًا ما يتم التعبير عن رأس مضخات الطرد المركزي بالأمتار. تسمح لك قيمة الضغط بتحديد المقاومة الهيدروليكية التي يمكنه التغلب عليها. في نظام التسخين المغلق ، لا يعتمد الضغط على ارتفاعه ، بل يتم تحديده بواسطة المقاومة الهيدروليكية. لتحديد الضغط المطلوب ، من الضروري إجراء حساب هيدروليكي للنظام. في المنازل الخاصة ، عند استخدام خطوط الأنابيب القياسية ، كقاعدة عامة ، تكفي المضخة التي تعمل بضغط يصل إلى 6 أمتار.

لا تخف من أن المضخة المختارة قادرة على إحداث ضغط أكثر مما تحتاج ، لأن الضغط المتطور يتم تحديده من خلال مقاومة النظام ، وليس من خلال الرقم الموضح في جواز السفر. إذا كان الحد الأقصى لرأس المضخة غير كافٍ لضخ السائل عبر النظام بأكمله ، فلن يكون هناك تداول للسائل ، لذلك يجب عليك اختيار مضخة بها مساحة رأسية .
