GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

العوامل المؤثرة على ضغط العمل

تعتمد قيمة ضغط المبرد في المباني الشاهقة على العديد من الظروف التي تساهم بشكل مباشر أو غير مباشر في الانحراف عن القيمة الاسمية التي تحددها المعايير.

وتشمل هذه:

  1. درجة تدهور معدات غرفة الغلاية ؛
  2. إزالة مبنى سكني من غرفة المرجل ؛
  3. موقع الشقة وفي أي طابق ومدى بعده عن الناهض. في الشقة التي تقع بجوار الناهض ، سيكون الضغط في غرفة الزاوية أقل ، نظرًا لأن النقطة القصوى لخط أنابيب التدفئة غالبًا ما تكون موجودة هناك ؛
  4. أبعاد الأنابيب غير المصرح بها من قبل السكان. على سبيل المثال ، عندما يتم تثبيت أنبوب بقطر أكبر من أنبوب المدخل في شقة ، سينخفض ​​الضغط الكلي في النظام ، وعندما يتم تثبيت أنابيب ذات قطر أصغر ، سيزداد ؛
  5. درجة تآكل بطاريات التدفئة.

طرق قياس ضغط المياه في خط الأنابيب

في كثير من الأحيان ، لا يعطي الضغط في مصدر المياه في الشقة الضغط اللازم للمياه ويصعب على الشخص حتى غسل الأطباق. الأجهزة المنزلية تعاني أيضا من هذا. اللوائح مصممة لحل المشكلة.

مطلوب من مالك الشقة اتباع خوارزمية خطوة بخطوة:

  1. ادرس التشريع واعرف الضغط الذي يجب أن يكون للتدفق الطبيعي للمياه.
  2. حماية الأجهزة المنزلية من التلف. على سبيل المثال ، لن تتمكن الغسالة من البدء إذا كان الضغط غير كافٍ. علاوة على ذلك ، قد ينكسر الجهاز.
  3. اكتشف الوقت الذي يكون فيه الضغط غير مستقر ، قم بإصلاح المؤشرات على الصورة أو وسيط الفيديو.
  4. حاول أن تجد سبب المشكلة.
  5. استحداث أجهزة خاصة للقياس ، وإذا كان العيب ضعيفًا ، فقم بتقديم شكوى.

قبل تقديم شكوى ، عليك معرفة السبب ، ويمكن أن يكون هناك العديد منها:

  1. خط الأنابيب مسدود وبالتالي لا يسمح الأنبوب بمرور الماء تحت الضغط العادي.
  2. قد يرتفع الضغط بسبب انقطاع الشبكة أو مستوى إمدادات المياه.
  3. ضعف التدفق ناتج عن عطل في المحطة.
  4. ركود في الحامل.
  5. إذا كان أحد جانبي خط الأنابيب يعمل والآخر لا يعمل ، فقد يكون هناك تسرب أو انسداد في مكان ما.

يكون الفحص في المباني أسرع ولا يتطلب معالجات إضافية ، لأنه أثناء بناء المنازل ، تنهار مقاييس الضغط في البداية. هذا ينطبق بشكل خاص على القطاع الخاص. لإجراء قياسات دقيقة ، يكفي تسجيل المؤشرات التي يعطيها الجهاز خلال اليوم.

في لوحات MKD القديمة التي تحتوي على عدد كبير من الطوابق ، لا يتم توفير هذه الأجهزة إذا لم يقم الشخص بإنشاء شريط جانبي لنفسه. إذا لم يتغير الوضع خلال النهار ، فإن الأمر يستحق التخلص من حالة الطوارئ في المحطة ومحاولة إجراء القياسات.

أجهزة خاصة لقياس ضغط المياه في الشقة

يجب أن تتدفق النفاثة دون انقطاع ، ويجب أن يتوافق الضغط مع المعيار المعتمد. إذا كان التدفق غير مستقر ونطاق القطرات منتظم ، يجب أن تتأكد من أن المشكلة هي ضغط غير كافٍ.

ضع في اعتبارك الطرق الرئيسية لهذا الحدث بمساعدة الأجهزة المرتجلة والخاصة. هناك عدة أنواع من مقاييس الضغط: منزلية وصناعية. للقياس الذاتي ، يمكن للمستهلك بسهولة شراء جهاز يتم استخدامه في المنزل.

يصطدم هذا الجهاز بالأنبوب وتكون العملية شاقة للغاية. علاوة على ذلك ، يتم تركيب أجهزة منفصلة للمياه الساخنة والماء البارد. في المباني الحديثة ، توصف GOST هذه الوحدات ويجب أن تكون في كل منزل. قياس واحد لن يكون كافيا. يجب تنفيذ الإجراء عدة مرات في غضون 24 ساعة وتسجيل القراءات. تسجيل البيانات في الصباح وبعد الظهر والمساء.

قياس ضغط الماء بدون مقياس ضغط

إذا كان العقار السكني قد تم بناؤه منذ فترة طويلة ولم يتم تثبيت الجهاز أثناء الإنشاء ، فهناك طريقة أسهل لإجراء العمليات الحسابية. للقيام بذلك ، خذ برطمان (3 لتر) وضعه تحت الماء الجاري.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكنيGOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكنيجدول لقياس الضغط في إمدادات المياه باستخدام جرة 3 لتر

بينما يملأ السائل الحاوية وبمساعدة ساعة توقيت ، تحتاج إلى ضبط الوقت. إذا امتلأ وعاء سعة ثلاثة لترات في 10 ثوانٍ بالضبط ، فإن الضغط في مصدر المياه يكون طبيعيًا. عندما يكون المؤشر أقل من 3-4 ثوانٍ ، فهذا يشير إلى وجود فائض في المعيار ، وهو أمر محفوف بالعواقب السلبية.

أهمية

قوة ضغط الماء ضرورية للتشغيل الطبيعي لنظام السباكة. لكي تعمل المعدات بشكل طبيعي ، يلزم توفر القيم الدنيا التالية:

  • غسالة الصحون والغسالة - من 1.5 إلى 2 أجهزة الصراف الآلي. الوحدات
  • صنبور مع خلاط ، حمام - 0.2 صراف آلي. الوحدات
  • دش ، حمام - 0.3 أجهزة الصراف الآلي. الوحدات

في الأساس ، يتم توفير تدفق المياه لشقق المدينة تحت ضغط 2-4 أجواء. يمكن أن يؤدي الضغط غير الكافي إلى خلق مواقف يؤدي فيها استخدام المياه من قبل الجيران إلى انخفاض الضغط في الشقق الأخرى. يمكن أن يتأثر انخفاض ضغط الدم بما يلي:

  1. انسداد مواسير المياه.
  2. اغلاق المضخات لتوفير المال.
  3. ضعف قوة المضخات المركزية.
  4. تركيب غير صحيح للأنابيب ، إلخ.

توصيات عند اختيار المشعات

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

واحدة من المشاكل الرئيسية مع التدفئة هو تسرب مشعات التدفئة. هناك العديد من المكونات التي يجب إبرازها هنا:

  • غالبًا ما لا يتم تصميم المشعات الفولاذية والحمل الحراري للتركيب في بيئة عمل تزيد عن 8-10 أجهزة الصراف الآلي. تحقق مع البائع أو ابحث في جواز السفر عن معلمات الحد الأقصى للضغط المسموح به وظروف التشغيل التي توصي فيها الشركة المصنعة بتثبيت سخاناتها. حتى إذا أظهر مقياس الضغط في الطابق السفلي من مبنى شقتك ضغطًا قدره 5 ضغط جوي. هذا لا يعني أنه خلال الموسم لن يرتفع الضغط إلى 12-13 ضغط جوي. لسوء الحظ ، يمكن أن يصل تدهور خطوط الأنابيب الرئيسية إلى أكثر من 100٪ ، والطريقة الوحيدة للتحقق من سلامة الأنابيب وضمان التشغيل الخالي من المتاعب لنظام التدفئة هو إجراء اختبارات الضغط. في هذه الحالات ، يمكن لمحطة التدفئة توفير ضغوط قصوى لكل من 13 و 15 ضغط جوي. الأمر الذي سيؤدي إلى إتلاف البطاريات الفولاذية. يتم إجراء القياسات كل ساعة ، ويجب ألا يتجاوز انخفاض الضغط 0.06 أجهزة الصراف الآلي. طوال الوقت ، ستكون مشعاتك تحت ضغط مرتفع بشكل خطير.
  • يمكن أن يؤدي عمر البطارية الطويل إلى التآكل ، وإذا كان في منزل خاص ، عند ضغط 1.5-3 أجهزة الصراف الآلي. يمكن إغلاق المبرد بسرعة ، ثم في مبنى سكني نتيجة لمثل هذا الحادث ، يمكنك إغراق جيرانك أثناء انتظار وصول سباك أو فريق طوارئ. في هذا الصدد ، في المباني السكنية ، من الضروري تركيب صمامات الإغلاق أو صمامات الإغلاق أو الصنابير.

إذا كنت ترغب في التحكم في معلمات الضغط ، فيمكنك تثبيت مقاييس حرارة خاصة تسمح لك بتقييم معلمات التشغيل للتدفئة في الوقت الفعلي.

في حالة حدوث انخفاض في درجة الحرارة أو الضغط أو اكتشاف التسريبات أو تلف نظام التدفئة ، يجب عليك الاتصال فورًا بالمشغل الذي يخدم شبكة التدفئة الخاصة بك. خلاف ذلك ، فإنك تخاطر بتفاقم الموقف ، مما سيؤدي إلى عواقب أكثر خطورة من انخفاض درجة حرارة البطاريات بضع درجات.

الضغط وخصائص أخرى لمشعات الصلب

مخطط توصيل المبرد الفولاذي.

في المباني الجديدة متعددة الطوابق مع أنظمة التدفئة ذات الأنبوبين ، والضغط الذي يصل إلى 10 أجواء ، غالبًا ما يتم تثبيت المشعات الفولاذية. تبدو جذابة للغاية وتتميز بتبديد الحرارة العالية.

حسب تصميمها ، تمثل هذه البطاريات نظامًا به قنوات مائية أفقية ورأسية وسطح إضافي على شكل حرف U. عناصر هذه البطاريات مصنوعة من صفائح فولاذية مختومة ومتصلة باللحام. يتم توصيل أضلاع البطاريات الفولاذية ببعضها البعض باستخدام ألواح عمودية ، لذلك لا يتجمع الغبار في زوايا هذه المشعات. العمق القياسي لهذه البطاريات هو 63 و 100 و 155 ملم ، ويتراوح الارتفاع من 300 إلى 900 ملم ، والعرض من 400 إلى 3000 ملم.

مشعات الصلب أنبوبي ولوحة. لوحة - هذه هي الأجهزة التي تُستخدم بشكل أساسي في المنازل الخاصة أو في الغرف حيث يوجد ضغط تشغيل منخفض. إنها مريحة من حيث أنها يتم إنتاجها بأحجام مختلفة وطاقة حرارية ، مما يجعل من الممكن اختيار البطارية المطلوبة خصيصًا لغرفة معينة وأحجام جاهزة من منافذ التركيب. يتم إنتاج مشعات الصلب في جميع أنحاء أوروبا وهي ذات بناء وجودة جيدة.

المشعات الأنبوبية الفولاذية هي أجهزة تسخين واسعة الانتشار ذات مظهر أنيق يتناسب جيدًا مع أي ديكور داخلي. كقاعدة عامة ، تُستخدم البطاريات الأنبوبية في أنظمة التدفئة الفردية. تتميز هذه الأجهزة بقصور ذاتي حراري صغير ، مما يجعل من السهل تنظيم درجة الحرارة في غرفة ساخنة. تتميز النماذج الأنبوبية بتصميم أنيق ومجموعة متنوعة من الأحجام ولوحة ألوان واسعة.

تزن البطاريات الفولاذية أقل من بطاريات الحديد الزهر ، ويكون المعدن فيها أرق ، ونتيجة لذلك يتم تسخينها بشكل أسرع. بالإضافة إلى ذلك ، تتميز هذه البطاريات بدرجة عالية من نقل الحرارة بسبب ميزات التصميم ومنطقة التدفئة الكبيرة.

تم تصميم بطاريات التسخين هذه لدرجات حرارة تصل إلى 150 درجة وضغوط تصل إلى 10 بار. يمكن تركيبها في المنازل التي تحتوي على عدد قليل من الطوابق (حتى 3 طوابق) والشقق والمكاتب.

تدفئة مركزية

مسار

  1. عند مخرج CHPP ، يصل الضغط على خط الإمداد الرئيسي للتدفئة إلى 7-8 كجم / سم 2 ، عند العودة - حوالي 3 كجم / سم 2. بسبب الخسائر الهيدروليكية والعدد الكبير من المستهلكين المتصلين بين الخطوط ، عند القياس في المنازل النهائية ، سينخفض ​​ضغط الإمداد إلى 5.5 - 6 كجم / سم 2 ، وعلى خط العودة سيرتفع إلى 4 كجم / سم 2 ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. خلال موسم التدفئة ، يقوم مهندسو الإمداد الحراري بإجراء قياسات دورية للضغط في الآبار الحرارية. لهذا الغرض ، يتم تثبيت فتحات بأقطار DN15 - DN25 فيها ؛
  2. لا يتم تثبيت مقاييس الضغط في الآبار الحرارية بشكل دائم ، ولكن يتم تثبيتها في كل قياس. هذا يلغي سرقة الأدوات و "التصاق" سهامهم بقراءات ثابتة لفترة طويلة ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. مرة واحدة في السنة ، بعد نهاية موسم التدفئة ، يتم اختبار المسار من حيث الكثافة. في هذه الحالة ، يرتفع الضغط في كلا الخيطين إلى 10-12 كجم / سم 2. وبالتالي ، يتم الكشف عن جميع نقاط الضعف في المسار التي يجب استبدالها أو إصلاحها: فالأنبوب الذي لا يحمل الضغط المناسب ينكسر ببساطة. لتجنب الحوادث وتقليل التكاليف ، يتم ملء المسار بالماء البارد أثناء الاختبار.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

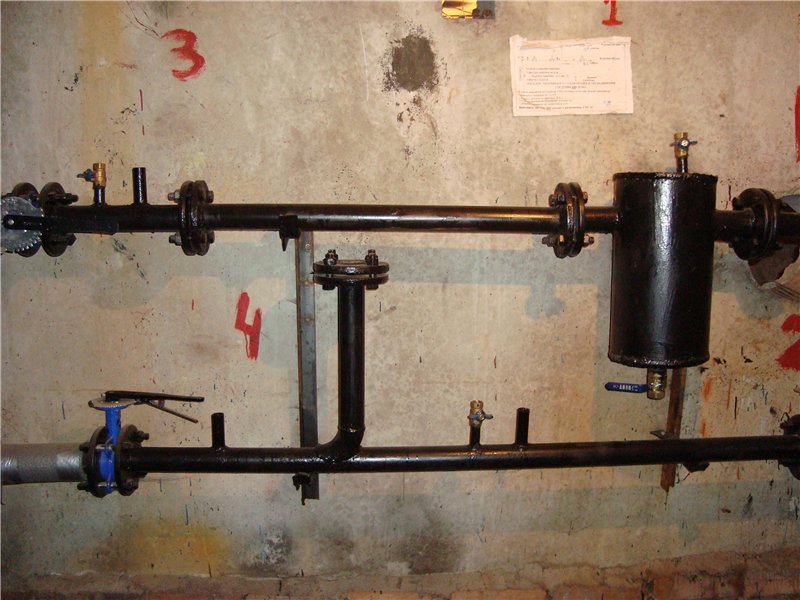

مصعد

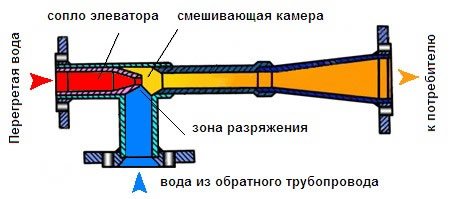

  1. يبلغ انخفاض الضغط الذي يدور في نظام التدفئة في مبنى سكني 0.1 - 0.2 كجم / سم فقط ، وهو ما يتوافق مع رأس يتراوح من متر إلى مترين. يضمن الاختلاف بين 2-3 أجواء عند المدخل تشغيل المصعد النفاث المائي فقط: تقوم الفوهة بحقن الماء الساخن بضغط أعلى في الماء من العودة ، بما في ذلك جزءًا من حجمه في دورة التدوير المتكررة.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

وهذا يضمن انتشار درجة الحرارة الدنيا بين المشعات الأولى والأخيرة على طول المبرد
;

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. من خلال ضبط قطر الفوهة ، من الممكن تغيير ضغط الخليط (حامل الحرارة يدخل دائرة التسخين) ، وبالتالي درجة حرارة العودة.تقليديا ، يتم الضبط عن طريق مملة أو توسيع الفوهة ؛ إذا لزم الأمر ، فهي ملحومة مسبقًا لتقليل قطر العمل.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

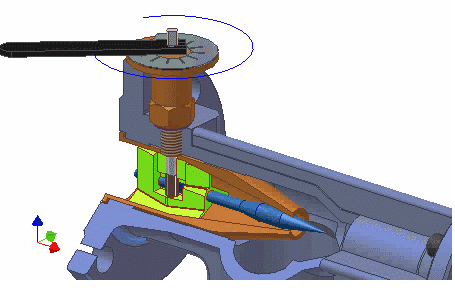

في السنوات الأخيرة ، تم استخدام مصاعد ذات فوهات قابلة للتعديل ، مما يجعل من الممكن الاستغناء عن تفكيك المصعد وإيقاف الدوران. للأسف ، لم أرهم في العمل ولا أستطيع وصف قدراتهم بشكل مباشر ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. يمكنك تقليل درجة الحرارة المرتجعة عندما تنحرف عن الرسم البياني لدرجة الحرارة لأعلى بيديك ، باستخدام صمامات الإغلاق والتحكم. لهذا يكفي أغلق صمام المدخل على خط العودة جزئيًا مع التحكم في انخفاض الضغط
    .

في هذه الحالة ، يتم إغلاق الصمام تمامًا أولاً ، ثم يفتح حتى يتم الحصول على القيمة التفاضلية المطلوبة. إذا قمت بإغلاقه للتو ، يمكن أن تنزلق الخدين لاحقًا إلى أسفل الجذع وتوقف الدورة الدموية تمامًا. سعر هذا الخطأ مضمون إذابة الصقيع من تدفئة الممر ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. يمكنك زيادة درجة الحرارة في المنزل عن طريق إزالة الفوهة تمامًا وتثبيط شفط المصعد بفطيرة فولاذية مثبتة بين الشفاه. يمارس هذا في البرد القارس مع وجود عدد كبير من الشكاوى حول البرد في الشقق ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. على حواف وحدات المصاعد المزودة بوصلات توزيع DHW (على الأقل رابطتان إضافيتان على الإمداد والعودة) ، يتم وضع حلقات ربط بين الوصلات لضمان الدوران عند توفير DHW من خيط واحد. يبلغ قطر هذه الغسالة عادة 1 مم أكبر من قطر الفوهة. تخلق الغسالة فرقًا في حدود نصف متر (0.05 أجواء).

الأسلاك داخل الشقة

  1. الضغط في الناهضين والأنابيب والمشعات في الطابق السفلي من المنزل ، لأسباب واضحة ، يساوي ضغط الخليط أو العودة وهو 3-4 كجم / سم. مع كل طابق ، يتناقص بحوالي 0.3 من الغلاف الجوي (يرفع الضغط الزائد بمقدار 1 جو عمود الماء بمقدار 10 أمتار).

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

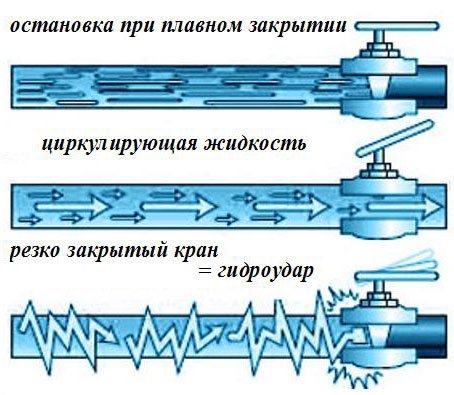

مطرقة الماء

  1. المطرقة المائية هي زيادة قصيرة المدى في الضغط في مقدمة المياه عندما يتوقف التدفق فجأة. إنها نتيجة عملية لحقيقة أن الماء يكاد يكون غير قابل للضغط ولديه بعض القصور الذاتي. يمكن أن تحدث مطرقة الماء عندما تمتلئ دائرة مفرغة بكمية صغيرة من الهواء بسرعة ، أو عندما تُغلق صمامات الإغلاق فجأة أثناء الدوران.
    يمكن أن يصل الضغط أثناء المطرقة المائية إلى قيم تتراوح من 25 إلى 30 ضغطًا جويًا. من الأفضل التركيز على هذه القيم عند تصميم أنظمة متصلة بالتدفئة المركزية.
    .

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

القواعد والمتطلبات

يمكن أن تحتوي المباني السكنية الحديثة على عدة أنواع من التدفئة:

  • لديك اتصال مركزي من المرافق ؛
  • لديهم غرفة مرجل خاصة بهم ومصدر حرارة ، مما يؤدي إلى توزيعها على المستهلك ؛
  • يمكن تثبيت الشقة بمصدر مستقل للتدفئة - غاز أو غلاية كهربائية.

إذا كنا نتحدث عن المؤشر الأساسي للضغط في المنزل ، مثل "خروتشوف" ، فغالبًا ما يكون مستوى الضغط في ظل ظروف مثالية في حدود 6-9 ضغط جوي. تدل الممارسة على أنه عندما ينضب المورد ، تنخفض كفاءة نظام التدفئة بشكل حاد. في الوقت الحالي ، على الرغم من حقيقة أن التدخل في تشغيل نظام التدفئة محظور تمامًا ، والعمل المستقل ، وإصلاح أو استبدال المشعات وخطوط الأنابيب ، وانخفاض في الممر الاسمي للأنابيب بسبب الصدأ والودائع - يمكن أن ينخفض ​​الضغط إلى 1-3 أجهزة الصراف الآلي. بالطبع يمكن ملاحظة ذلك من خلال درجة حرارة أجهزة التسخين التي تنخفض إلى 30-40 درجة.

مواد

  1. يتم دائمًا الإشارة إلى الضغط الذي يمكن أن يتحمله أنبوب البولي بروبلين من قبل الشركة المصنعة في علاماته. تشير علامة PN20 (نموذجي للأنابيب بدون تقوية) إلى ضغط تشغيل يبلغ 20 جوًا ، PN25 (المعيار للأنابيب المقواة بالألياف والألمنيوم) - 25 كجم / سم 2 ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. يتأثر ضغط أنابيب البولي بروبلين بدرجة حرارة المبرد. يشير المصنعون دائمًا إلى ضغط العمل عند 20 درجة مئوية.عند التسخين إلى 90-95 درجة مئوية كحد أقصى ، ينخفض ​​الحد الأقصى لضغط العمل إلى 7-9 أجواء. يتم أيضًا تقليل عمر الخدمة: عند 80 درجة ، لن يستمر البولي بروبلين أكثر من 50 ، ولكن ليس أكثر من 25 عامًا ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. جميع وصلات البولي بروبلين خالية من التعزيز ومصممة لضغط تشغيل 25 جوًا ؛
  2. ما هو الضغط الذي يمكن أن يتحمله الأنبوب المعدني والبلاستيك (بأغماد مصنوعة من البولي إيثيلين المتقاطع ونواة من الألومنيوم)؟ يضمن المصنعون 10-16 أجواء. لا يقل ضغط الكسر عادة عن 25. من الناحية العملية ، يمكن تركيب المعدن والبلاستيك في أنظمة التدفئة المركزية فقط على وصلات المشعات بعد صمامات الإغلاق التي تسمح بإغلاق المياه في حالة حدوث تسرب ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. يتم تحديد الضغط الذي يمكن أن يعمل عنده أنبوب البولي إيثيلين بنسبة قطره إلى سمك الجدار (تسمى هذه المعلمة SDR) ونوع البولي إيثيلين. يعتبر البولي إيثيلين منخفض الضغط PE100 أقوى بشكل ملحوظ من البولي إيثيلين عالي الضغط PE32: على سبيل المثال ، مع نفس القطر وسمك الجدار (SDR21) ، يمكن أن يعمل الأنبوب الأول بضغط 8 كجم / سم 2 ، والثاني - 2.5 فقط ؛

SDR هو نسبة القطر الخارجي إلى سمك الجدار.

  1. كلما انخفض معدل السحب الخاص ، زادت قوة الشد
    ;
  2. توجد علاقة عكسية بين الضغط وقطر الأنبوب عند سماكة جدار ثابتة. كلما زاد القطر ، زادت مساحة سطحه الداخلي ، وإذا كان الأمر كذلك ، زادت القوة التي تضغط عليها البيئة الداخلية. وفقًا لذلك ، عند ضغط عمل ثابت ، يتناقص سمك الجدار أو يزيد اعتمادًا على قطر الأنبوب ؛
  3. المادة الأكثر موثوقية وسهلة التركيب لأنظمة التدفئة المركزية هي أنابيب الفولاذ المقاوم للصدأ المموجة. بسبب التمويج ، فإنه يخمد المطرقة المائية وينقل الماء المتجمد فيها دون إتلاف. مع ضغط العمل المعلن من 10 إلى 15 ضغطًا جويًا ، يكون ضغط التكسير ، وفقًا لـ Lavita ، 210 كجم / سم 2 ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

الفولاذ المقاوم للصدأ المموج مادة مثالية لأنظمة التدفئة المركزية.

  1. بالنسبة للأنابيب الفولاذية على الوصلات الملحومة ، يأخذ حساب القوة في الاعتبار عامل قوة اللحام. يؤخذ يساوي 0.6 - 0.8. إذا كان أنبوب VGP قادرًا على تحمل ضغط 200 ضغط جوي دون تدمير ، يتم وضع 120-160 كحد أقصى في المشروع للدائرة النهائية ؛
  2. جميع أنابيب المياه والغاز ملحومة كهربائيًا. وفقًا لذلك ، أثناء إزالة الجليد والزيادة المصاحبة للضغط ، يتمزق على طول خط التماس الطولي. بعد لحام خط اللحام بواسطة اللحام بالقوس الكهربائي ، لا تقل قوة الأنبوب تقريبًا ؛

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

  1. يجب أن تكون أنظمة التدفئة المركزية مجهزة بسجلات فولاذية أو مشعات ثنائية المعدن. قوة أي نظام تساوي قوة أضعف رابط له: هل من المنطقي استخدام أنابيب يمكنها تحمل 150 جوًا إذا انهار المبرد بالفعل عند 16؟
  2. بطل القوة بين المعدنين هو Rifar Monolith للإنتاج المحلي. بالنسبة له ، تم الإعلان عن ضغط عمل يبلغ 50 ضغطًا جويًا وضغطًا مدمرًا قدره 100.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

معايير الضغط في إمدادات المياه في الشقق

عليك أن تفهم أن الضغط المرتفع يشكل خطورة على الأشخاص الذين يعيشون في عقار معين ، وأن الضغط المنخفض يتعارض مع الحياة الطبيعية للمواطنين. يعتمد المؤشر الأدنى بشكل مباشر على ما إذا كان مبنى متعدد الشقق ومتعدد الطوابق أو قطعة أرض.

في MKD

إذا لم يكن مستوى عمود الماء أقل من 10 أمتار بالنسبة للهيكل المنخفض ، فسيتم تحديد مؤشر إضافي بمقدار 4 أمتار في الطابق الثاني في MKD لكل طابق. يجب أن يرفع الضغط في الناهض الماء إلى ارتفاع 14 مترًا ، والثالث - 18 مترًا.

إذا كان الاستهلاك عند الحد الأدنى ، يُسمح بقيمة 3 أمتار. عندما يتعلق الأمر بالأجهزة الفردية ، فعندئذٍ في الأنبوب المتصل:

  • إلى مغسلة مع صنبور وخلاط - 2 م ؛
  • في الحمام - 3 م ؛
  • في برميل تدفق المرحاض - أكثر من 4 أمتار.

إمداد الماء الساخن (DHW)

تعتبر الأرقام المثلى لإمدادات المياه مهمة ، حيث يتم أيضًا تضمين تدفئة المساحات.أثبت SNiP أنه بالنسبة لـ GVD ، يجب أن تكون المعلمة في حدود 0.3-4.5 جوًا ، ولكن يُسمح بالنقص في الليل.

يمكنك تحديد الضغط بنفسك ، ولكن إذا كان غائبًا تمامًا ، فيجب تقديم استئناف فوري إلى القانون الجنائي ، خاصة عندما يكون تدفق المياه قويًا ويبدأ الضغط في الضغط على النظام.

في منزل خاص

المعيار للمنزل الذي يقف على قطعة أرض هو 2 أجواء. كما يجب توفير المياه للمناطق الخاصة وفقًا للمعايير ، بما في ذلك عدد الطوابق ، إذا كان المبنى يتكون من عدة مستويات. يمكن أن يؤدي انخفاض الضغط أو ضعف الضغط إلى عواقب سلبية على النظام ككل والأجهزة المنزلية.

هذا هو السبب في أنه يجب على موظفي شركة الإدارة التحقق من البيانات الموجودة في خط الأنابيب وقياسها باستمرار. تشكل المنظمة قسمًا عاملاً مسؤولاً عن الحفاظ على إحصاءات ضغط المياه. بالإضافة إلى ذلك ، تشمل واجباته الاستجابة للمكالمات العاجلة.

أسباب تدهور الضغط

  • العمل التلقائي غير القانوني لاستبدال خطوط الأنابيب - في المباني السكنية ، غالبًا ما يتم استخدام ما يسمى بـ "مصدر التدفئة العلوي" ، مما يعني تزويد المبرد عبر خط الأنابيب الرئيسي إلى الطابق الأخير وتوزيعه بشكل أكبر من خلال رافعات التدفئة العمودية. إذا قام أحد جيرانك من أسفل أو أعلى ، نتيجة أعمال غير كفؤة ، ولكن في الواقع - بتضييق قطر خط الأنابيب ، من 25 مم إلى 16 مم ، فإن الدرج بأكمله يعاني من انخفاض حاد في حجم المبرد ، والذي لا يمكن أن يدور كما ينبغي. كان من قبل.
  • حادث أو عطل أو معدات نظام تدفئة قديمة - لسوء الحظ ، لا يزال هذا أحد الأسباب الأكثر شيوعًا لتزويد الشقق بالحرارة المنخفضة الجودة. يعتمد فقدان الحرارة أيضًا على مدى ارتفاع الضغط في نظام التدفئة في مبنى سكني ، ومدى استقراره. يسمح لك الضغط العالي المستقر ، والدوران الجيد ، بتزويد المبرد بدرجة حرارة مماثلة تقريبًا التي تم الحصول عليها عند مخرج مشعب التسخين. إذا كان هناك ، في طريق الماء الساخن ، صمام مكسور ، أو أنبوب مدمر ، أو تركيبات معيبة ، فإن هذا يؤدي على الفور إلى تدهور الإمداد الحراري في الشقق.
  • في المباني السكنية ، يتم استخدام نظام تدفئة مغلق. إنه أكثر كفاءة من الجاذبية ، ولا يتطلب نفقات كبيرة لصيانته ، ومع ذلك ، فإن انخفاض الضغط في النظام يوقف على الفور دوران المبرد. هذا يجعل من الضروري ضخ المياه في حالة التسرب ، للتحكم في تكوين جيوب الهواء ، والتي يتم إطلاقها باستخدام فتحات الهواء أو الصمامات الخاصة في الجزء العلوي من نظام التدفئة. إذا تم تشكيل كمية كبيرة من الهواء في الأنابيب نتيجة لحادث أو تشغيل غير لائق للمعدات أو بسبب التدخل في نظام التدفئة ، فإن الدورة الدموية تنخفض أو تتوقف تمامًا.

أداء البطارية

إن وفرة مشعات التدفئة المختلفة التي غمرت سوق السباكة الحديثة تثير حرفيًا المستهلكين لاستبدال معدات التسخين القديمة من الحديد الزهر.

معايير اختيارهم ، أولاً وقبل كل شيء ، هي:

  • مواد،
  • ضغط التشغيل،
  • الطاقة الحرارية لجواز السفر،
  • مظهر خارجي.

في الوقت نفسه ، لا تؤخذ في الاعتبار على الإطلاق الصعوبات المحتملة لتشغيل جهاز التدفئة المشتراة كجزء من نظام تدفئة مركزي محلي لا يمكن التنبؤ به. الشركات المصنعة الأجنبية للمشعات الجميلة المصنوعة من الألومنيوم أو الفولاذ ليست آمنة على الإطلاق من المطرقة المائية عندما يقفز الضغط في بطاريات التدفئة إلى 20-30 ضغط جوي. تآكل التجاويف الداخلية بالماء المنطلق لمدة نصف عام ، من تكوين الغاز في مشعات الألمنيوم أثناء تدفق المبرد مع شوائب النحاس والتغيرات المفاجئة في درجات الحرارة. إنهم ببساطة لا يعانون من هذه المشاكل ، والتي لا يمكن قولها عن أنظمة التدفئة في مبانينا الشاهقة.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

خصائص مشعات الحديد الزهر

  • القصور الذاتي لسوء جودة المبرد ؛
  • ضغط العمل - 9 أجهزة الصراف الآلي. العقص - 15 ضغط جوي ؛
  • تحمل درجة حرارة المبرد 120 درجة مئوية ؛
  • العيوب - يخاف من المطرقة المائية.

خصائص مشعات الصلب

  • العمل - حتى 10 أجهزة الصراف الآلي ؛
  • درجة حرارة سائل التبريد - ما يصل إلى 120 درجة مئوية ؛
  • منظم بشكل جيد بواسطة صمام حراري ؛
  • العيب - مقاومة التآكل.

خصائص مشعات الألومنيوم

  • العمل - حتى 6 أجهزة الصراف الآلي. ولكن بالنسبة للهياكل المقواة - حتى 10 أجهزة الصراف الآلي ؛
  • منظم بشكل جيد بواسطة صمام حراري ؛
  • العيب هو القابلية للتآكل الكهروكيميائي وتكوين الغاز ، مما يؤدي إلى تكوين جيوب هوائية.

خصائص المشعات ثنائية المعدن

  • العمل - حتى 20 جهاز صراف آلي. للهياكل المقواة - حتى 35 ضغط جوي ؛
  • مقاومة جيدة للتآكل.
  • درجة حرارة سائل التبريد - أكثر من 120 درجة مئوية.

انه مهم! إذا كنت ستشتري مشعات جديدة ، فلا تتردد في الاتصال بمؤسسة الإسكان والخدمات المجتمعية لمعرفة بالضبط قيم ضغوط العمل والاختبار في منزلك. يتم تقديمه مرة واحدة في السنة ، أعلى من العامل ، لتوضيح نقاط الضعف في النظام

قد يكون أعلى من المسموح به للرادياتير الجديد.

  • تعبت من سخانات المياه برميل؟ شراء غلاية مسطحة!
  • لمحة موجزة عن بعض نماذج سكك المناشف بالماء الساخن
  • مصنعي مشعات أنبوبي
  • قليلا عن مشعات الألومنيوم

157- قوة الضغط على قاع السفينة

لنأخذ
إناء أسطواني ذو قاع أفقي وجدران عمودية ،
مملوءة بسائل حتى ارتفاع (الشكل 248).

أرز. 248. في
في وعاء بجدران عمودية ، يكون الضغط على القاع مساويًا لوزن الكل
السوائل

أرز. 249. في
جميع الأوعية المصورة ، قوة الضغط على القاع هي نفسها. في أول سفينتين
إنه أكبر من وزن السائل المصبوب ، وفي النوعين الآخرين يكون أقل

هيدروستاتيكي
سيكون الضغط عند كل نقطة من قاع الوعاء متماثلاً:

إذا
يحتوي الجزء السفلي من الإناء على مساحة ، ثم قوة ضغط السائل في الأسفل
وعاء،
أي يساوي وزن السائل الذي يصب في الإناء.

يعتبر
الآن السفن التي تختلف في الشكل ، ولكن مع نفس المنطقة السفلية (الشكل 249).
إذا تم سكب السائل في كل منهما على نفس الارتفاع ، فسيتم الضغط
الأسفل . في
جميع السفن هي نفسها. لذلك ، فإن قوة الضغط على القاع ، تساوي

,

ايضا
نفس الشيء في جميع السفن. إنه يساوي وزن عمود سائل بقاعدته
مساحة قاع الإناء ، وارتفاع مساوٍ لارتفاع السائل المصبوب. على التين. 249 هذا
يظهر العمود بجانب كل إناء بخطوط متقطعة

يرجى ملاحظة ذلك
أن قوة الضغط على القاع لا تعتمد على شكل الوعاء ويمكن أن تكون بقدر
وأقل من وزن السائل المصبوب

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

أرز. 250.
جهاز باسكال مع مجموعة من الأواني. المقاطع العرضية هي نفسها لجميع السفن

أرز. 251.
تجربة مع ماسورة باسكال

هذه
يمكن التحقق من النتيجة تجريبياً باستخدام الجهاز الذي اقترحه باسكال (الشكل.
250). يمكن تثبيت السفن ذات الأشكال المختلفة التي لا تحتوي على قاع على الحامل.
بدلاً من القاع من الأسفل ، يتم ضغط الوعاء بإحكام على المقاييس ، معلقًا من عارضة التوازن.
لوحة. في حالة وجود سائل في وعاء ، تعمل قوة الضغط على اللوحة ،
التي تمزق اللوح عندما تبدأ قوة الضغط في تجاوز وزن الوزن ،
يقف على المقلاة الأخرى من الميزان.

في
إناء بجدران عمودية (إناء أسطواني) يفتح القاع عندما
يصل وزن السائل المصبوب إلى وزن الجرس. السفن ذات الشكل المختلف لها قاع
يفتح على نفس ارتفاع عمود السائل ، على الرغم من وزن الماء المصبوب
يمكن أن يكون أكثر (سفينة تتوسع لأعلى) ، وأقل (سفينة تتضيق)
الوزن kettlebell.

هذه
تؤدي التجربة إلى فكرة أنه مع الشكل المناسب للسفينة ، يمكن ذلك بمساعدة
كمية صغيرة من الماء تحصل على قوة ضغط هائلة في القاع. باسكال
ملحقة ببرميل محكم الإغلاق مملوء بالماء ، طويل رفيع
أنبوب عمودي (الشكل 251). عندما يمتلئ الأنبوب بالماء ، القوة
الضغط الهيدروستاتيكي في القاع يصبح مساويا لوزن عمود الماء ، المنطقة
قاعدتها تساوي مساحة قاع البرميل ، والارتفاع يساوي ارتفاع الأنبوب.
وفقًا لذلك ، تزداد أيضًا قوى الضغط على الجدران والقاع العلوي للبرميل.
عندما يملأ باسكال الأنبوب على ارتفاع عدة أمتار ، كان ذلك مطلوبًا
فقط بضعة أكواب من الماء ، أدت قوى الضغط الناتجة إلى كسر البرميل.

كيف
اشرح أن قوة الضغط على قاع الوعاء يمكن أن تكون حسب الشكل
أكثر أو أقل من وزن السائل الموجود في الوعاء؟ بعد كل شيء ، القوة
العمل من جانب الوعاء على السائل ، يجب أن يوازن وزن السائل.
الحقيقة هي أنه ليس فقط الجزء السفلي ، ولكن الجدران أيضًا تعمل على السائل الموجود في الوعاء.
وعاء. في السفينة التي تتوسع لأعلى ، القوى التي تعمل بها الجدران
السائل ، لها مكونات موجهة لأعلى: وبالتالي ، جزء من الوزن
يتم موازنة السائل بواسطة قوى الضغط للجدران ويجب أن يكون جزء منه فقط
متوازنة بقوى الضغط من الأسفل. على العكس من ذلك ، في التناقص التصاعدي
يعمل الجزء السفلي من الوعاء على السائل لأعلى والجدران لأسفل ؛ لذلك فإن قوة الضغط
القاع أكبر من وزن السائل. مجموع القوى المؤثرة على السائل
من جانب قاع الإناء وجدرانه دائمًا يساوي وزن السائل. أرز. 252
يظهر بوضوح توزيع القوى المؤثرة من جانب الجدران على
سائل في أوعية بأشكال مختلفة.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

أرز. 252.
القوى المؤثرة على السائل من جانب الجدران في الأوعية ذات الأشكال المختلفة

أرز. 253. متى
سكب الماء في القمع ، ترتفع الاسطوانة.

الخامس
في وعاء يتدحرج لأعلى ، تعمل قوة على الجدران من جانب السائل ،
صاعد. إذا كانت جدران هذا الإناء قابلة للحركة ، فعندئذ يكون السائل
سوف ترفعهم. يمكن إجراء مثل هذه التجربة على الجهاز التالي: مكبس
ثابتة ، وتوضع عليها أسطوانة ، تتحول إلى عمودي
أنبوب (الشكل 253). عندما تمتلئ المساحة فوق المكبس بالماء ، فإن القوى
الضغط على أقسام وجدران الاسطوانة يرفع الاسطوانة
فوق.

ضغط التشغيل في نظام التدفئة لمبنى سكني

تحتوي الصفحة على معلومات حول ضغط التشغيل في نظام التدفئة لمبنى سكني: كيفية التحكم في انخفاض الأنابيب والبطاريات ، وكذلك الحد الأقصى للمعدل في نظام التدفئة المستقل.

من أجل التشغيل الفعال لنظام التدفئة في مبنى شاهق ، يجب أن تتوافق العديد من المعلمات في نفس الوقت مع القاعدة.

يعد ضغط الماء في نظام التدفئة في مبنى سكني هو المعيار الرئيسي الذي يتساوى فيه ، والذي تعتمد عليه جميع العقد الأخرى لهذه الآلية المعقدة نوعًا ما.

أنواعها ومعانيها

يجمع ضغط العمل في نظام التدفئة في مبنى سكني بين 3 أنواع:

  1. يُظهر الضغط الساكن في تدفئة المباني السكنية مدى قوة أو ضعف ضغط المبرد من الداخل على الأنابيب والمشعات. يعتمد ذلك على مدى ارتفاع المعدات.
  2. الديناميكي هو الضغط الذي يتحرك به الماء عبر النظام.
  3. يشير الحد الأقصى للضغط في نظام التدفئة لمبنى سكني (يسمى أيضًا "مسموح به") إلى الضغط الذي يعتبر آمنًا للهيكل.

نظرًا لأن جميع المباني متعددة الطوابق تقريبًا تستخدم أنظمة تدفئة من النوع المغلق ، فلا يوجد الكثير من المؤشرات.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكنيمعدل الضغط في نظام التدفئة لأي مبنى سكني من أي نوع (خروتشوف السوفياتي ، ناطحات السحاب الحديثة) يساوي:

  • للمباني حتى 5 طوابق - 3-5 أجواء ؛
  • في منازل من تسعة طوابق - هذا هو 5-7 أجهزة الصراف الآلي ؛
  • في ناطحات السحاب من 10 طوابق - 7-10 أجهزة الصراف الآلي ؛

بالنسبة لمصدر التسخين ، الذي يمتد من غرفة الغلاية إلى أنظمة استهلاك الحرارة ، يكون الضغط العادي 12 ضغط جوي.

لموازنة الضغط وضمان التشغيل المستقر للآلية بأكملها ، يتم استخدام منظم ضغط في نظام التدفئة لمبنى سكني.ينظم صمام التوازن اليدوي هذا مقدار وسط التسخين بدورات بسيطة للمقبض ، كل منها يتوافق مع تدفق ماء معين. يشار إلى هذه البيانات في التعليمات المرفقة بالجهة المنظمة.

ضغط العمل في نظام التدفئة لمبنى سكني: كيف تتحكم؟

لمعرفة ما إذا كان الضغط في أنابيب التدفئة في مبنى سكني طبيعيًا ، توجد مقاييس ضغط خاصة لا يمكنها فقط تحديد الانحرافات ، حتى الأصغر منها ، ولكن أيضًا تمنع تشغيل النظام.

نظرًا لاختلاف الضغط في أقسام مختلفة من التدفئة الرئيسية ، يجب تثبيت العديد من هذه الأجهزة.

عادة ما يتم تركيبها:

  • عند مخرج ومدخل غلاية التدفئة ؛
  • على جانبي مضخة الدورة الدموية ؛
  • على جانبي المرشحات ؛
  • في نقاط النظام الواقعة على ارتفاعات مختلفة (الحد الأقصى والأدنى) ؛
  • بالقرب من المجمعات وفروع النظام.

ينخفض ​​الضغط وتنظيمه

غالبًا ما تتم الإشارة إلى القفزات في ضغط سائل التبريد في النظام مع زيادة:

  • لارتفاع درجة حرارة الماء الشديدة ؛
  • المقطع العرضي للأنابيب لا يتوافق مع القاعدة (أقل من المطلوب) ؛
  • انسداد الأنابيب والرواسب في أجهزة التدفئة ؛
  • وجود جيوب هوائية
  • أداء المضخة أعلى من المطلوب ؛
  • يتم حظر أي من عقده في النظام.

عند الرجوع إلى إصدار أقدم:

  • حول انتهاك سلامة النظام وتسرب المبرد ؛
  • انهيار أو عطل المضخة ؛
  • قد يكون ناتجًا عن أعطال في تشغيل وحدة الأمان أو تمزق الغشاء في خزان التمدد ؛
  • تدفق سائل التبريد من وسط التسخين إلى دائرة الناقل ؛
  • انسداد المرشحات وأنابيب النظام.

نورم في نظام تدفئة مستقل

في حالة تثبيت التدفئة المستقلة في الشقة ، يتم تسخين المبرد باستخدام غلاية ، عادة ما تكون منخفضة الطاقة. نظرًا لأن خط الأنابيب في شقة منفصلة صغير ، فإنه لا يتطلب العديد من أدوات القياس ، ويعتبر الضغط الجوي 1.5-2 ضغطًا عاديًا.

أثناء بدء واختبار نظام مستقل ، يتم ملؤه بالماء البارد ، والذي ، عند أدنى ضغط ، يسخن تدريجياً ويتوسع ويصل إلى القاعدة. إذا انخفض الضغط في البطاريات فجأة في مثل هذا التصميم ، فلا داعي للذعر ، لأن السبب في ذلك هو في الغالب التهوية. يكفي تحرير الدائرة من الهواء الزائد ، وملءها بسائل التبريد وسيصل الضغط نفسه إلى القاعدة.

لتجنب حالات الطوارئ عندما يرتفع الضغط في بطاريات التدفئة في مبنى سكني بشكل حاد بمقدار 3 أجواء على الأقل ، تحتاج إلى تثبيت إما خزان التمدد أو صمام الأمان. إذا لم يتم ذلك ، فقد يتم خفض ضغط النظام ومن ثم يجب تغييره.

  • إجراء التشخيص
  • تنظيف عناصره
  • تحقق من أداء أدوات القياس.

GOST و SNiP وغيرها من الوثائق الرهيبة ، ما هو الضغط الذي يجب أن يكون في نظام التدفئة لمبنى سكني

2000
1.4 ألف
6 دقائق

أنظر أيضا:

طريقة تركيب صواني الصرف الخرسانية

لن يكسر العزل الصوتي للشقة حتى صوت ثقب

طريقة تركيب صواني الصرف الخرسانية

وظائف مماثلة

كهرباء

السباكة

تدفئة
