ما هي أقطاب لحام أنبوب جانبي 2 مم.
عند اختيار الأقطاب الكهربائية للحام الكهربائي ، يتم توجيههم بسمك قطع العمل ، والتي ترتبط ارتباطًا مباشرًا بقطرها.
يمكن الحصول على البيانات اللازمة من الجداول الموجودة على العبوة أو تحديد الأبعاد بنفسك ، بالنظر إلى أن قطر القطب الكهربي يتوافق تقريبًا مع سمك الجدار بقيم لا تتجاوز 4 مم.
اختيار طريقة اللحام ونوع الأقطاب الكهربائية
يرتبط التيار المار عبر الأقطاب بشكل مباشر بقطرها ، وعادة ما يشار إلى قيمته على العبوة. بالإضافة إلى ذلك ، يمكن تحديد قيمتها من الجداول أو تحديدها تقريبًا عن طريق الحسابات ، بناءً على حقيقة أن 1 مم. يتطلب سمك القطب تيار 30 أمبير.
هناك أربعة أنواع رئيسية من الأقطاب الكهربائية حسب مادة الطلاء:
- تعكر (ا). تتميز بمحتوى عالٍ من الحديد والمنغنيز ، ويمر القطب المعدني في خط اللحام على شكل قطرات صغيرة مع تكوين حمام سائل ، وعند التصلب ، يمكن فصل الخبث بسهولة. عند العمل ، تؤدي درجة حرارة القوس العالية جدًا إلى حدوث جروح ، ويكون التماس عرضة بشدة للشقوق - وهذا يحد من استخدام هذا النوع.
- السليلوز (ج). بالإضافة إلى السليلوز ، تشتمل التركيبة على خامات المنغنيز الحديدي والتلك ، والتي تحترق تمامًا عند تسخينها ، وتشكل غازًا واقيًا ، في حين أن التماس لا يحتوي على طلاء خبث. يذهب القطب الكهربائي إلى خط اللحام بقطرات متوسطة وكبيرة ، مما يشكل بنية خشنة غير مستوية مع العديد من البقع.

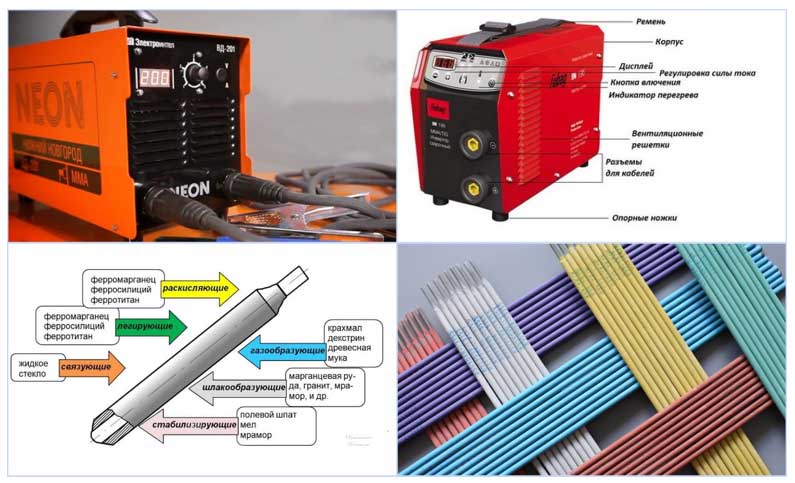

أرز. 10 ظهور جهاز القوس الكهربائي والإلكترود
روتيل (ف). يتكون الطلاء بشكل أساسي من ثاني أكسيد التيتانيوم أو الإلمنيت ، ويمر معدن القطب الكهربائي في حوض اللحام بقطرات متوسطة وصغيرة مع كمية صغيرة من الترشيش وتشكيل خط متناسق عالي الجودة. طلاء الخبث له هيكل مسامي ويمكن فصله بسهولة عن خط اللحام.
بالنسبة للحام الكهربائي لسبائك الفولاذ منخفض الكربون ، والتي تصنع منها الأنابيب المشكلة ، غالبًا ما تستخدم أقطاب كهربائية جيدة من العلامات التجارية UONI-13/55 و MP-3 و ANO-4 ، ويمكن استخدام OK 63.34 في لحام الفولاذ المقاوم للصدأ.
الشكل 11 لحام الأنابيب رقيقة الجدران
التحضير للعمل
يتم توصيل الأنابيب الجانبية بدون لحام بشكل أساسي باستخدام المشابك والبراغي المتخصصة. بمرور الوقت ، يتم فك السحابات ، لذلك عند العناية بالمنتج ، من الضروري التحقق باستمرار من قوة الهيكل. لتقليل المشاكل أثناء التشغيل ، يتم استخدام اللحام لتجميع الهيكل.
للحصول على لحام قوي ، من الضروري تحضير سطح الأنبوب. من أجل هذا:
يتم قطع مقاطع الأنابيب إلى الطول المطلوب ؛
باستخدام طاحونة لقطع الأنابيب
يوصى بقطع الأنابيب بأدوات خاصة ، على سبيل المثال ، المنشار الذي يسمح لك بإجراء القطع قدر الإمكان.
- إذا كان من الضروري توصيل العناصر بزاوية ، يتم ضبط الأنابيب بعناية مع بعضها البعض بحيث تكون الفجوات صغيرة قدر الإمكان. سيؤدي ذلك إلى زيادة جودة اللحام ، ونتيجة لذلك ، موثوقية المنتج النهائي ؛
- يتم تنظيف الأماكن التي من المفترض أن يتم وضع اللحام فيها من الصدأ والنتوءات والودائع الأجنبية الأخرى. أي إدراج يؤثر سلبًا على قوة التماس. يمكن أن يتم التنظيف بفرشاة معدنية بسيطة أو بمعدات متخصصة ، مثل المطحنة.
تحضير السطح قبل اللحام
لحام القوس
يستخدم اللحام بالقوس اليدوي على نطاق واسع في جميع قطاعات الاقتصاد الوطني وفي الحياة اليومية لربط عناصر الهياكل المعدنية. خصائصه المميزة بالمقارنة مع الأنواع الأخرى من الوصلات الملحومة هي:
- التكلفة المنخفضة نسبيًا لآلة اللحام والمواد الاستهلاكية ، وهي الأقطاب الكهربائية.
- الحصول على وصلات ملحومة عالية الجودة من الدرجات الشائعة من المعادن ، بما في ذلك السبائك غير القابل للصدأ.
- القدرة على أداء أعمال اللحام في العديد من الأماكن التي يصعب الوصول إليها - يتم تسهيل ذلك من خلال الوزن الخفيف وسهولة توصيل المعدات بالكهرباء.
أرز. 7 لحام أنبوب جانبي رفيع - نوع اللحامات
يتكون تنفيذ العمل باستخدام اللحام بالقوس الكهربائي من الخطوات التالية:
- يتم تحضير أطراف الأنابيب للحام ، لذلك يتم تنظيفها من الصدأ ، وبعد ذلك يتم وضع الفراغات على المسافة المطلوبة لملء التماس بمعدن من القطب المنصهر ، وغالبًا ما يتم استخدام أجهزة خاصة لهذا الغرض.
- يتم تشغيل آلة اللحام ، وضبط التيار المطلوب وفقًا للمؤشر المدمج ، ويتم إدخال القطب في الحامل المتصل بآلة اللحام ، ويتم تثبيت الطرف الثاني على الأنبوب.
- يتم تثبيت موضع الأجزاء المراد لحامها بالنسبة لبعضها البعض عن طريق اللحام النقطي (المسامير) ، وبعد ذلك يتم إجراء اللحام الكهربائي باستخدام ملابس واقية وقناع وقفازات لحام.
- في نهاية العمل ، يتم إسقاط المقياس وتنظيف التماس بفرشاة معدنية.
اللحام بالغاز الخامل المعدني شبه الأوتوماتيكي (MIG)
بفضل التقنيات الحديثة ، أصبح من الممكن لحام منتجات التشكيل الجانبي بأبسط طريقة في الظروف المحلية ، والتي لا تتطلب الكثير من الخبرة وسنوات عديدة من التدريب كعامل لحام.
أرز. 8 كيف تعمل MIG
يعد اللحام بالغاز الخامل شبه الأوتوماتيكي (MIG) خطوة تطورية في تطوير اللحام بالقوس الكهربائي التقليدي ، مقارنةً به مع المزايا التالية:
- بدلاً من القطب الكهربائي ، يتم إدخال سلك خاص بقطر 0.6 إلى 1.2 مم تلقائيًا في حوض اللحام من خلال الشعلة ، ولفه في بكرات - وهذا يؤدي إلى أتمتة العملية ويقلل من وقت تغيير الأقطاب الكهربائية.
- جنبًا إلى جنب مع السلك ، يتم تزويد الموقد بغاز خامل (عادةً خليط من ثاني أكسيد الكربون والأرجون) من خلال غطاء اللحام - وهذا يمنع تكون الخبث ويحسن جودة اللحام.
بفضل هذه التقنية ، يتمتع اللحام شبه الأوتوماتيكي بالمزايا التالية على آلات القوس الكهربائي:
- يسمح لك بلحام قطع العمل الرفيعة بسمك 0.5 مم.
- طهاة الفولاذ والفولاذ المقاوم للصدأ والحديد الزهر والألمنيوم والمعادن غير الحديدية.
- عند القيام بالعمل ، لا يوجد خبث ولا يوجد دخان عمليًا - وهذا أقل ضررًا بالصحة ، ويحسن جودة التماس مقارنة بأساليب القوس الكهربائي.
تشمل عيوب MIG الضخامة (يلزم وجود أسطوانة غاز ضخمة ونظام إمداد الأسلاك بالموقد) واستحالة العمل في الرياح القوية التي تنفخ الغاز خارج منطقة اللحام.
أرز. 9 لحام الأنابيب ذات الجدران الرقيقة في بيئة غاز خامل
تقنية اللحام
يمكن إجراء لحام الإطار من أنبوب جانبي بأي من الأنواع التالية:
- غاز؛
- القوس الكهربائي.
اللحام بالغاز
يتم إنتاج اللحام بالغاز عن طريق صهر المعدن وملء الفراغ بمادة مضافة.

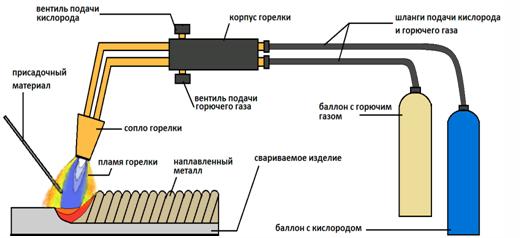

تكنولوجيا اللحام بالغاز
لحام الغاز سوف تحتاج:
- آلة لحام خاصة مع مجموعة من النصائح للموقد ؛
- اسطوانة مع الأكسجين
- اسطوانة بها غاز قابل للاحتراق (غالبًا ما يستخدم الأسيتيلين) ؛
- سلك حشو (يلزم أن يكون السلك مصنوعًا من نفس مادة الأنابيب التي يتم لحامها) ؛
- مسحوق اللحام (التدفق) ، مما يقلل من أكسدة المعدن ويحمي التماس. يتم تطبيق التدفق على سطح الأنبوب قبل بدء اللحام ؛
- عناصر الحماية الفردية للحام (القناع).
عند اللحام بالغاز ، يجب مراعاة احتياطات السلامة بدقة ، لأن الغازات المستخدمة قابلة للانفجار.
يمكن إجراء توصيل الأنابيب باستخدام اللحام بالغاز بطريقتين:
- من اليسار الى اليمين. يتم توفير المادة المضافة بعد التسخين بالموقد ، مما يسمح لحام الأنابيب التي يزيد سمكها عن 5 مم. التماس ليس متساويًا تمامًا ويتطلب صقلًا إضافيًا.بهذه الطريقة ، يتم لحام البوابة من أنبوب جانبي وهياكل أخرى ثلاثية الأبعاد ؛
- من اليمين إلى اليسار. يتم تغذية المادة المضافة أمام الموقد ، مما يسمح لك بالحصول على أكبر قدر من التماس. وهي تستخدم بشكل أساسي للأنابيب التي يقل سمكها عن 5 مم ، مثل تروس الأنبوب الجانبي للحام ، ومقعد الحديقة وما إلى ذلك.
الطرق المتاحة لتشكيل اللحام
بعد التبريد الكامل ، يوصى بتنظيف خط اللحام وحمايته من التآكل.
يستخدم اللحام بالغاز لتوصيل الأنابيب الجانبية المصنوعة من المعادن غير الحديدية (النحاس والألمنيوم والنحاس وما إلى ذلك).
مزايا اللحام بالغاز هي:
- بساطة. لا يتطلب لحام الهيكل بموقد غاز معرفة ومهارات خاصة ؛
- التوفر. يمكن شراء المكونات المطلوبة (الغازات) دون صعوبة كبيرة ؛
- لا حاجة لمصدر قوي للتيار الكهربائي.
لحام القوس
يستخدم اللحام القوسي عند ربط مقاطع مصنوعة من المعادن الحديدية ، أي الفولاذ.
يتم إجراء اللحام بالقوس الكهربائي باستخدام:
- آلة لحام؛
- أقطاب كهربائية.
تكنولوجيا اللحام بالقوس الكهربائي
يتم اختيار الأقطاب الكهربائية والتيار المطلوب للحام على أساس سمك معدن الأنبوب الجانبي.
جدول نسبة المعدن المراد لحامه والأقطاب الكهربائية المستخدمة
يوضح الجدول معلمات القطب الموصى بها. للتأكد من اختيار القطب بشكل صحيح ، يلزم إجراء اختبار التماس على أقسام صغيرة من الأنابيب.
تؤثر قوة التيار أيضًا على جودة اللحام. لجعل التماس قويًا قدر الإمكان ، من الضروري تحقيق أعلى قوة تيار ممكنة.
يتم لحام أنبوب جانبي بعاكس بالترتيب التالي:
- يتم تثبيت المقاطع الملحومة من الأنابيب الجانبية بإحكام لمنع تشوهها وإزاحتها. للقيام بذلك ، يمكنك استخدام كل من الأجهزة الخاصة والأدوات المرتجلة ؛
- عند 4-5 نقاط ، يتم إجراء اللحام النقطي (اللحام النقطي) ، مما يسمح بالتوصيل المسبق للأجزاء ؛

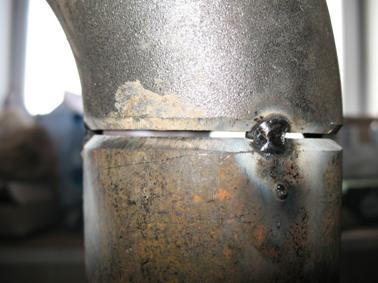

المرحلة الأولى من اللحام الهيكلي
- التحقق من صحة التصميم. إذا لزم الأمر ، بمساعدة المطرقة ، يتم تصحيح العيوب ؛
- يتم لحام المفصل أخيرًا. في الوقت نفسه ، يوصى بمراقبة سرعة حركة القطب الكهربائي حتى يتسنى لمعدن الأنابيب أن يذوب تمامًا وفي نفس الوقت لا يغرق داخل الملف الشخصي.
يوصى بلحام الأنابيب التي يزيد سمكها عن 5 مم على عدة مراحل للحصول على خط لحام قوي. في هذه الحالة ، يتم إجراء اللحام في اتجاهين متعاكسين بالنسبة لبعضهما البعض.
بعد الانتهاء من اللحام ، يجب تبريد الهيكل لمنع تشوه الأنبوب الجانبي.
يتم تنظيف التماس النهائي بأدوات خاصة ، على سبيل المثال ، مطحنة الزاوية.
معالجة التماس بالحفر
يتطلب موقع اللحام حماية عالية الجودة من التأثيرات البيئية ، حيث أن المعدن المعرض لدرجات حرارة عالية يصدأ عدة مرات أسرع.
يمكنك معرفة المزيد حول لحام القوس من خلال مشاهدة الفيديو.
يجب إجراء جميع أعمال اللحام مع مراعاة احتياطات السلامة واستخدام وسائل حماية عامل اللحام. يعتمد اختيار طريقة اللحام على المادة التي تصنع منها الأنابيب الجانبية ، وكذلك على المعدات المتاحة.
