كيفية تركيب وحدة من خلال السقف بشكل صحيح للمدخنة في الحمام

كيفية إدخال أنبوب عبر السقف

لتنظيم تقاطع محكم من السقف مع المدخنة ، يتم إنشاء ساحة داخلية في هذه المرحلة. لإنشائه ، استخدم أشرطة التوصيل السفلية. يتم وضع الشرائح على جدران المدخنة ، حيث يتم تمييز الجزء العلوي منها. على هذا الخط ، تصنع المطحنة قوة. ثم يتم إزالة الغبار بعناية من الحدود المشكلة. يتم ذلك حتى لا تتسرب جزيئات الرمل والأسمنت الصغيرة على سطح العزل المائي أو السقف. في بعض الحالات ، تتحول حبيبات الرمل الدقيقة إلى مادة كاشطة بمرور الوقت ، مما قد يؤدي إلى إتلاف مادة التسقيف بشكل خطير.

يبدأ تثبيت المريلة السفلية من الجدار السفلي ، بينما يتم إدخال جزء واحد فقط من المريلة في الستروب. وبالمثل ، يتم إرفاق هذا العنصر حول محيط المدخنة بالكامل. يجب أن تتداخل العناصر المنفصلة مع تداخل 15 سم ، وتكون المفاصل محكمة الغلق.

بالنسبة للمداخن ذات المقطع العرضي الدائري ، يمكنك شراء عناصر مرور خاصة في متاجر الأجهزة ، تتكون من صفائح فولاذية وغطاء ساحة. يتيح لك استخدامها تسريع العمل على المعدات بشكل كبير لمرور أنبوب المدخنة عبر السقف. يجب تثبيت المريلة المشتراة أو المصنعة بإحكام على السطح. في الوقت نفسه ، لا يتم تثبيته بشكل صارم مع المدخنة ، لأن تمدد المادة أو انكماش نظام الجمالون يمكن أن يتسبب في تلف المدخنة باستخدام ساحة (تأكد من قراءة: "اختراق السقف - الجهاز").

مرور أنبوب المدخنة عبر السقف ، تعليمات فيديو مفصلة:

عند تقاطع الأنبوب والمئزر ، يتم تثبيت تنورة - مشبك فولاذي ، مثبت باستخدام حشية مقاومة للحرارة. يتيح لك هذا النهج تحسين العزل المائي للسقف بشكل كبير في هذا المكان. عند الانتهاء من تركيب المريلة ، من الضروري استخدام مادة مانعة للتسرب على جميع تقاطعات العنصر والمدخنة. هذا يساهم في الحصول على اتصال موثوق لا يتسرب.

صندوق المدخنة

لإحضار المدخنة بشكل صحيح من خلال فطيرة التسقيف ، يجب عليك تجهيز نظام الجمالون الخاص بك حول الأنبوب. يجب فصله عن المدخنة على مسافة محددة في SNiP. يتكون التصميم من أرجل رافدة جانبية وعوارض عرضية أفقية من الأسفل وما فوق ، وهي مصنوعة من قضيب من نفس القسم مثل العوارض الخشبية.

لعزل الهيكل ، من الضروري استخدام مواد عازلة للحرارة غير قابلة للاحتراق ، مثل الصوف الزجاجي أو الصوف الحجري - يتم حشوها بين الأنبوب والعناصر الهيكلية الخشبية.

عند تمرير المدخنة عبر فطيرة التسقيف للسقف المشغل ، يتم قطع البخار والعزل المائي بالعرض ، مثل الظرف ، يجب أن تكون الحواف مطوية ومثبتة بمسامير أو أقواس في نظام الجمالون.

يتطلب عزل المدخنة الموجودة على السطح عناية خاصة. عند تركيب مجرى لمدخنة سقف مائلة ، يتم تثبيت حاجز البخار وغشاء العزل المائي على النحو التالي: يتم طي حواف الأغشية وتثبيتها بإحكام باستخدام دبابيس في القناة ، بالإضافة إلى ذلك ، يجب إغلاق نقاط التعلق بالإضافة إلى ذلك باستخدام شريط مانع للتسرب أو بعض المواد اللاصقة الأخرى. من الخارج ، يتم تثبيت عناصر الحماية أعلى السقف بحيث لا تسمح للرطوبة بالمرور إلى مفاصل الصندوق مع كعكة التسقيف.

من المهم مراعاة أن تركيب الصندوق يمكن أن يؤثر سلبًا على تبادل الهواء في مساحة تحت السقف. لتجنب تدهور عملية إزالة الرطوبة ، يمكنك تركيب أنظمة تهوية إضافية ، على سبيل المثال ، بلاط التهوية ، وشبكات تهوية السقف ، إلخ.

إذا تجاوز عرض المدخنة 800 مم (عموديًا على العوارض الخشبية ، وفقًا للأبعاد الخارجية) ، فيجب عندئذٍ أداء منحدر أعلى المنحدر.

Razuklonka هو سقف خاص صغير يستنزف الماء والثلج من الأنبوب. تركيبه معقد للغاية ، نظرًا لأن جميع طبقات العزل جزء من المنحدر ، بالإضافة إلى ذلك ، يجب دمجها نوعياً مع السقف الرئيسي باستخدام عناصر مجعدة. لتجنب تركيب منحدر ، فإن الأمر يستحق صنع أنبوب أصغر.

باستخدام أطقم جاهزة

يمكن للمداخن المعيارية القياسية ("الساندويتش") أن تبسط إلى حد كبير عملية تمرير الأنبوب عبر السقف. يتم استخدام مجموعة واسعة من المواد لتصنيع الهياكل ، بما في ذلك :

يعتمد اختيار المدخنة المعيارية على الوقود المستخدم ، حيث تختلف اختلافًا كبيرًا في خصائصها التقنية. ميزة هذه الأنظمة هي القدرة على تثبيت الأنبوب ليس بزاوية صحيحة. هذا صحيح بشكل خاص عند تركيب مدخنة في مبنى قائم ويسمح لك باختيار أي مكان تقريبًا لتركيب مدفأة أو موقد أو غلاية أوتوماتيكية.

تمر مدخنة معيارية مباشرة عبر السقف ، وتتكون من أجزاء مثل :

• العاكس (جهاز يعزز السحب في المدخنة باستخدام تيار من الهواء الساخن) ؛
• مشبك لعلامات التمدد (يسمح لك أيضًا بإصلاح أنبوب مرتفع على السطح) ؛
• تنورة (عنصر يحمي نقطة خروج الأنبوب عبر السقف) ؛
• ممر السقف (عنصر مع ساحة ثابتة ، مثبتة مباشرة في فطيرة التسقيف).

المداخن المعيارية لها مظهر جذاب.

يمكن تركيب المداخن الفولاذية إذا كانت درجة حرارة غازات العادم لا تزيد عن 500 درجة مئوية. ممنوع التركيب على المواقد التي تعمل بالفحم. بالنسبة لأنابيب الأسمنت الأسبستي ، هذه المعلمة هي 300 درجة ؛ بالنسبة للأفران التي تعمل بالفحم ، فإن هذه المداخن غير مناسبة أيضًا.

إذا كانت المدخنة مصنوعة من الخرسانة أو الطوب ، أو تم تركيب ممر مسبق الصنع ، فلا ينبغي ربط الهيكل بشكل صارم بنظام السقف. تحت تأثير العوامل الخارجية ، قد يتشوه السقف ، وسيتم نقل هذه القوى إلى المدخنة ، مما قد يؤدي إلى تدميرها. متى يكون الخروج مدخنة من خلال السقف، جميع وصلات المدخنة بالسقف مصنوعة من عناصر مرنة.

المرور عبر سقف الأنبوب الدائري

يمكن أن تكون عقدة الممر عبر سقف الأنابيب المستديرة إما معدنية أو ناعمة - مصنوعة من المطاط أو السيليكون. تصنع الاختراقات المعدنية للسقف من الحديد المجلفن ، وفي بعض الأحيان يتم وضع طبقة واقية عليها ، مماثلة في اللون والتكوين لطلاء البلاط المعدني.

في كثير من الأحيان ، تقدم الشركات المصنعة للبلاط المعدني اختراقات خاصة: هذه هي نفس الصفيحة من مواد التسقيف التي يتم توصيل غطاء مطاطي مرن بها ، والتي تعمل بمثابة عازل ممتاز.

بالنسبة لمواد التسقيف الأخرى ، يمكن استخدام الاختراقات المرنة لاختراق السقف. هناك الكثير منهم في السوق اليوم. ألوان مختلفة ، تركيبات ، في زوايا مختلفة من السقف ، تغلغل مستقيمة ، مع أنواع مختلفة من التثبيت (للبراغي ذاتية التنصت ، بمادة لاصقة ، إلخ).

من بين جميع الاختراقات المرنة ، يحتوي Master Flash (Master Flash) على أفضل التوصيات. من السهل جدًا تمييزها: بالإضافة إلى اسم الشركة المطبق ، توجد أخاديد مموجة إضافية على الجزء الخلفي من اختراق السقف ، مما يزيد من درجة الالتصاق بأي مادة تسقيف. من الخارج ، تحتوي القاعدة على طول الحافة على طلاء معدني ، والذي يسهل من خلاله تحقيق أي راحة مرغوبة.

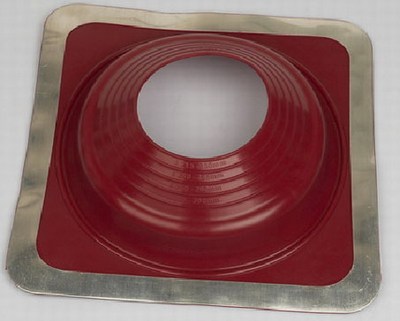

اختراق الأسقف للأنابيب المستديرة

لتثبيت اختراق مرن ، قم بقطع جزء من الغطاء الخارجي - يجب أن يكون قطر الفتحة الناتجة أقل من قطر الأنبوب. يتم سحب الاختراق على الأنبوب بقوة. لتقليل المقاومة ، يمكنك تشويه سطح الأنبوب بالماء والصابون. بعد شد الاختراق ، يتم إعطاء الحافة السفلية التكوين المطلوب.على الجانب الخلفي ، يتم تلطيخها بمادة مانعة للتسرب ، ثم ضغطها على السقف وتثبيتها بمسامير ذاتية التنصت. طريقة إغلاق الأنبوب الدائري هذه ليست شاقة للغاية ، ولكنها موثوقة بدرجة كافية.

يتم استخدام اختراق السيليكون والمطاط عند درجات حرارة الأنابيب حتى 100 درجة مئوية. كوب. يظهر شكلها وكيفية إصلاحها في الفيديو التالي. كل شيء يتم هناك بشكل غير صحيح ، ثم مبدأ التثبيت واضح.

ما هي المهام التي يحلها التسقيف؟

لتحديد الغرض من هذه الإضافات إلى كعكة التسقيف ، يجدر الإشارة إلى وظيفة السقف نفسه. يجب أن تحمي المنزل من هطول الأمطار والتأثيرات الخارجية الأخرى ، مع الحفاظ على الأداء الأمثل للحرارة والضوضاء والعزل المائي. لا يُسمح بوجود ثقوب وفتحات في السقف ، لذلك يجب إغلاق الاتصالات التي تمر عبر السقف بعناية عند نقاط التلامس مع مادة التشطيب والهيكل الحامل. في المقابل ، يخلق اختراق الأسقف في البداية حدًا أدنى من المساحة الحرة غير المستخدمة للأغراض الهندسية. في الوقت نفسه ، يساهم في الإزالة الفعالة للدخان والهواء ، وحماية مواد السقف من التأثيرات الحرارية. بالمناسبة ، غالبًا ما تؤدي أنظمة التهوية إلى تكوين المكثفات في الأماكن التي يتم فيها إزالة تدفق الهواء. تمنع العقد الخاصة لمثل هذه القنوات عمليات تكوين التنقيط ، وتزيل الرطوبة إلى الخارج.

تكوين اختراق السقف

يتكون اختراق السقف من جزأين. وهي بدورها تتكون من محيط داخلي وخارجي. كل واحد منهم لديه طبقة خاصة من العزل من الداخل ، والمادة الخاصة بها عبارة عن صفيحة بازلتية. لديها مقاومة عالية للتغيرات في درجات الحرارة والاشتعال.

غالبًا ما تكون مادة عقد الممر عبر السقف من الصلب الأسود بسمك من 1 إلى 3 مم. إنه مغطى من الأعلى بمينا أسود مقاوم للحرارة ، مما يجعل من الممكن أن يكون الاختراق مقاومًا لدرجات حرارة تصل إلى 600 درجة.

قد تؤثر بعض ظروف التشغيل والقدرات الفنية ورغبات المطور أو المهندس المعماري على حقيقة أن الاختراقات ستكون مصنوعة من الفولاذ المقاوم للصدأ ، بسماكة معدنية تتراوح من 1 إلى 2 مم.

ميزات تركيب مجموعة ممر المدخنة

يتم تحديد ميزات التصميم المميزة لتجميع ممر المدخنة من خلال قواعد السلامة من الحرائق. نظرًا لأنه يتم نقل درجة حرارة عالية بدرجة كافية لغازات الفرن المشكل أثناء التشغيل إلى عناصر المدخنة ، لا يتم استبعاد احتمال نشوب حريق في السقف.

يتم فرض متطلبات معينة للسلامة من الحرائق عند تركيب فتحة سقف للمدخنة.

ينطبق هذا إلى حد كبير على الأسطح ذات الهيكل الداعم المصنوع من الخشب. لذلك ، يتم فرض المتطلبات التالية على تثبيت عقدة المرور في هذه الحالة:

• وجود فجوة تنظمها قواعد البناء بين أنبوب المدخنة وعناصر السقف القابلة للاشتعال ؛
• في هذه المنطقة ، يجب معالجة المدخنة ببعض المواد التي تقلل من مخاطر الحريق ، مثل الأسبستوس ؛
• في مكان المرور عبر فطيرة التسقيف ، يجب تركيب المجموعة باستخدام صندوق مصنوع من المعدن المجلفن ، حيث يتم ملء الفراغ الحر (بين جدران الصندوق وأنبوب المدخنة) بالصوف الزجاجي أو غيره من المواد المقاومة للحريق مواد.

يمكن تركيب مجموعة ممر المدخنة عبر السقف على منحدر السقف أو على التلال. عند تثبيته على حافة ، قد يكون من الضروري تغيير نظام الجمالون ، وعند تثبيت ممر على منحدر ، قد يتشكل جيب غير ضروري للثلج. لتجنب التسريبات المحتملة ، يتم إدخال عنصر إضافي أسفل شريط التلال.

بالإضافة إلى التعديلات المختلفة لاختراقات السقف ، يمكنك العثور على منتجات مماثلة من جيل جديد للبيع اليوم - مادة مانعة للتسرب عالمية لاختراق السقف. يختلف هذا العنصر في أنه يمكن استخدامه في الاتصالات من أي قطر. بمساعدة الموديلات الحديثة ، من الممكن إغلاق المنافذ في حدود 3-600 مم. إنها مناسبة لكل من كبلات الشبكة والتلفزيون ، وكذلك لمجاري الهواء والمداخن ذات القطر الكبير بدرجة كافية. بالإضافة إلى ذلك ، نظرًا للتصميم المخروطي لهذه المنتجات بزاوية ميل 20 درجة ، يمكن تثبيتها على أسطح مائلة بأي منحدر.

يتم استخدام ختم التسقيف العام عند تركيب الاتصالات من أي قطر وعلى الأسطح مع أي طلاء

من المزايا المهمة للاختراقات العالمية القدرة على الاستخدام على الأسقف المختلفة: فهي تعمل بفعالية متساوية في التشكيل الجانبي المعدني والأردواز. مرونة الاختراق تجعل من الممكن تكرار شكل أي موجة. السيليكون عالي الجودة ، الذي تصنع منه أختام عالمية ، قادر على العمل في نطاق درجة حرارة من 74 إلى زائد 260 درجة. بالإضافة إلى ذلك ، يحتفظ السيليكون بخصائصه حتى في ظل الظروف القاسية للغاية. بالمقارنة مع المواد المطاطية التقليدية ، فإن منتجات السيليكون تدوم لفترة أطول.

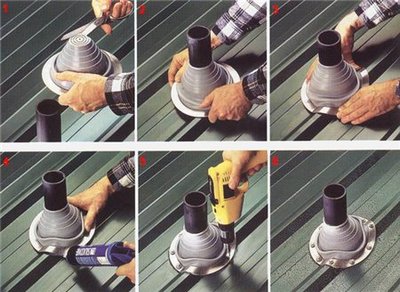

أداة مساعدة بصرية لتركيب اختراق الأسقف

يتم تنفيذ التثبيت الشامل بالترتيب التالي:

• من أجل إحكام التوصيل ، يجب أن يكون قطر حلقة الختم المحدد أقل بنسبة 20٪ من قطر الأنبوب. يتم قطع الجزء الزائد.
• حتى يتم تثبيت الختم بسهولة ، يجب معالجة الأنبوب بمحلول ، على سبيل المثال ، صابون الغسيل ؛
• سيضمن الضغط المعتاد للشفة ملاءمة جيدة للسقف على طول الملف الشخصي بالكامل. لملاءمة أفضل للحافة ، يمكنك استخدام أدوات خاصة ؛
• بعد إغلاق المفصل بمركب خاص ، يتم تثبيت الاختراق على سطح السطح باستخدام براغي ذاتية التنصت (خطوة التثبيت - لا تزيد عن 35 مم).

هناك طلب كبير على مانع اختراق السقف الشامل نظرًا لسهولة التركيب ومجموعة واسعة من التطبيقات وأداء الختم العالي.

سيضمن الاختيار والتركيب المناسب لاختراقات السقف إحكام إغلاق فطيرة التسقيف ، وهذا ، كما تعلم ، هو أحد الشروط الرئيسية لقوة وموثوقية السقف ، وتشغيله على المدى الطويل. ربما تساعد المعلومات المقدمة أعلاه شخصًا ما على تنفيذ مدخنة أو أنبوب تهوية على السطح بشكل مستقل. لكن المحترفين فقط الذين يقومون بأعمال الأسقف لسنوات عديدة يعرفون كل تعقيدات تثبيت الاختراقات (وليس هناك عدد قليل منهم) ، لذلك من الأفضل تكليفهم بهذا العمل.

اختراق السقف

كما ذكرنا سابقًا ، يجب أن يكون السقف محكم الإغلاق على كامل سطح السقف. إذا لم يتم استيفاء هذا الشرط ، فإن اختلاف درجة الحرارة الذي يحدث خلال اليوم يساهم في تكوين المكثفات ، والتي سيتم إخراج بعضها ، وسيستقر البعض على طبقة العزل المائي. في الطقس البارد ، تشكل الرطوبة المتبقية بالداخل صقيعًا يكون له تأثير مدمر على السقف.

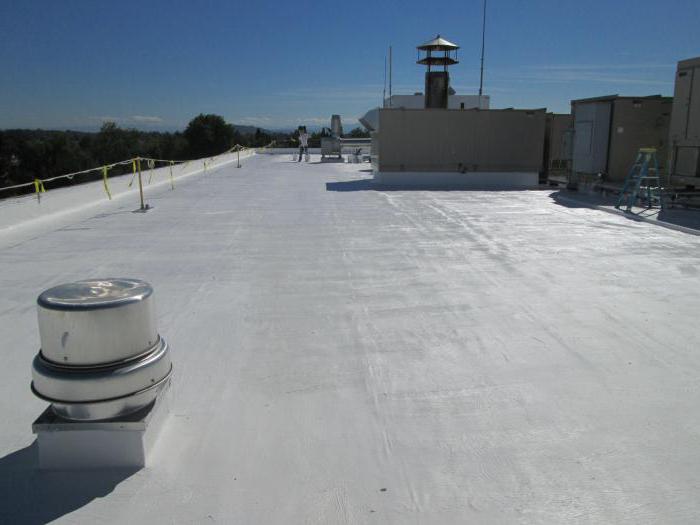

هكذا تبدو اختراق التسقيف للاتصالات المختلفة على السطح

سوف تساعد التهوية على تجنب ذلك ، مما يخلق دورانًا إضافيًا للهواء في مساحة تحت السقف. جميع المنافذ الموجودة للأنابيب والمداخن والهوائيات والتهوية محكمة الغلق باستخدام مادة مانعة للتسرب لممرات الأسقف ذات التكوينات المختلفة. يزيل تصميمه تمامًا تغلغل الرطوبة في المساحة الموجودة تحت السقف.

لذا ، فإن اختراق السقف عبارة عن وحدة مرور خاصة ، يتم استخدامها لتركيب الأنابيب لأغراض مختلفة ، والهوائيات ، وأعمدة التهوية في أماكن المرور عبر السقف. يقدم السوق الحديث مجموعة متنوعة من هذه العقد ، والتي تتيح لك إجراء اتصالات محكمة على الأسطح من أي نوع ، مع طلاءات مختلفة.

يبدو تصميمها ، بشكل عام ، مثل ثقب في السقف ، يتم فيه إدخال أنبوب معدني وتثبيته على أكواب من الخرسانة المسلحة أو مباشرة على السطح. يجب ألا يقل سمك المعدن الذي يتم الاختراق منه عن 1 مم. على الأسطح ذات الإطار المعدني ، يتم تثبيت فتحات السقف القياسية باستخدام كوب معدني. عند تثبيت اختراق على أرضية خرسانية مسلحة ، سيكون من الجيد استخدام بلاطات ذات فتحات جاهزة لها. هذا هو السبب في أنه من المستحسن تحديد موقع الاختراقات حتى عند تصميم المبنى.

تختلف اختراقات الأسقف باختلاف ما هو معروض على السطح:

1. مواسير ، هوائيات ، صواري.
2. تهوية الصرف الصحي والتي يتم تركيبها لمنع ظهور الروائح الكريهة في المنزل.
3. فتحات السقف التي توفر الوصول إلى السطح لصيانة وإصلاح المداخن والاتصالات المختلفة.
4. تهوية المساحات الداخلية.
5. تهوية مساحة السطح ، والتي يتم من خلالها إزالة الرطوبة الزائدة من مساحة العلية والسقف.

يعتمد شكل وحدة اختراق السقف على الحل الهيكلي للسقف وأنواع قنوات التهوية المستخدمة. أقسام الاختراق هي:

• ميدان؛
• مستدير؛
• مستطيلي؛
• بيضاوي.

وفقًا لطريقة التحكم في تدفق الهواء ، تتوفر اختراقات سقف التهوية في عدة إصدارات:

1. جهاز ذو قيمة تعمل فيه التهوية باستمرار.
2. آلية يدوية. باستخدام صمام بسيط ، يتم تنظيم كمية الهواء التي يتم تمريرها ، وإذا لزم الأمر ، يمكن إيقاف تشغيل التهوية عبر هذه القناة تمامًا.
3. جهاز يجعل من الممكن التحكم في الصمام عن بعد باستخدام أنظمة آلية.

سيضمن اختراق السقف المحدد بشكل صحيح إحكامًا عالي الجودة لتقاطع الاتصالات مع سطح السقف

اختر اختراق السقف ، مع مراعاة معلمات السقف التالية:

• حجم التسقيف
• المسافة بين حافة السقف وموقع التثبيت للاختراق ؛
• زاوية المنحدر؛
• أبعاد مساحة العلية ، إن وجدت ؛
• ما هي المواد التي صنع منها السقف؟
• أبعاد الاتصالات المتصلة.

لا يمكن تجاهل أي من المعايير المدرجة ، وإلا فقد تنشأ مشاكل إما في مرحلة التثبيت أو أثناء التشغيل.

مرور أنبوب دائري عبر بلاطة معدنية

إذا كان يجب أن تكون مجموعة ممر السقف مصنوعة من مقطع عرضي دائري ، فسيتم استخدام اختراق السقف ، مما يوفر إحكامًا ضروريًا عند تقاطع المدخنة مع السقف. تستخدم فتحات السقف لترتيب مرور الهوائيات والصواري والتهوية والمداخن والمنافذ الكهربائية وهي قابلة للتطبيق على العديد من مواد التسقيف. قاعدة اختراق السقف مصنوعة من صفائح فولاذية ، يتم توصيل الغطاء بإحكام. من خلال الفتحة الموجودة في الغطاء ، يمر أنبوب الساندويتش عبر البلاط المعدني.

يتم إجراء الاختراقات من السيليكون أو مطاط EPDM. هذه المواد لها نطاق درجة حرارة تشغيل واسع من -74 إلى +260 درجة.

لتثبيت الأنبوب من خلال اختراق السقف ، يتم عمل فتحة فيه أصغر بنسبة 20٪ من قطر الأنبوب. اسحب منفذ الاختراق إلى الأنبوب باستخدام محلول من صابون الغسيل على سبيل المثال. يتم ضغط مانع التسرب على مادة التسقيف ، ويأخذ الشكل المطلوب لسطح السقف. يتم تطبيق مانع التسرب تحت الحافة ويتم تثبيته بمسامير تسقيف بميل تقريبي يبلغ 35 مم.

في كثير من الحالات ، تعتبر مدخنة الساندويتش بديلاً جيدًا لمداخن الطوب.يتكون من أنبوبين بأقطار مختلفة ، يوجد بينهما مادة عازلة للحرارة مصنوعة من صوف البازلت. التركيب والأداء وعمر الخدمة يجعل استخدام أنبوب الساندويتش لنفايات المواد القابلة للاحتراق عملاً مربحًا اليوم. الأنبوب محمي من الحرارة الزائدة الشديدة للجدار الخارجي وتراكم المكثفات.

يجب أن يؤخذ في الاعتبار أنه عند ترتيب المدخنة ، يجب أن يتم قطع السقف الذي يقوم به الشخص وفقًا لجميع قوانين ولوائح البناء. إذا لم تكن واثقًا من قدراتك أو لم يكن لديك ما يكفي من المهارات والخبرة في هذا النوع من العمل ، فكلِّف العمل بالمهنيين.

طرق التحكم في الاختراق

توفر جميع الاختراقات إمكانية إزالة الهواء من خلال السقف. وبالتالي ، يتم تشكيل قناة يمكن أن تساهم أيضًا في مرور الهواء البارد إلى العلية. في أبسط النماذج ، لا تؤخذ هذه الفروق الدقيقة في الاعتبار بأي شكل من الأشكال ، وتوفر العقد باستمرار مرورًا غير متحكم فيه للهواء. كما يوفر اختراق السقف الأكثر تقدمًا إمكانية التحكم في التدفق باستخدام صمام. توفر أنظمة مستوى الدخول غير المكلفة التحكم اليدوي في صمامات البوابة ، ولكن يمكنك أيضًا العثور على العديد من الطرز الآلية التي يمكن التحكم فيها من مسافة بعيدة. علاوة على ذلك ، تزداد شعبية الأجهزة ذات أنظمة التحكم الذكية التي تتحكم في الصمامات بناءً على الظروف الجوية الحالية.

تركيب مدخنة شطيرة

يمكن توصيل المدخنة مباشرة بالموقد وبالمبادل الحراري (الخزان) الذي تمر من خلاله المدخنة.

أول شيء يجب القيام به هو تركيب أنبوب من الفولاذ المقاوم للصدأ بجدار واحد بالطول المطلوب. سيساعد تركيب أنبوب أحادي الجدار على تبديد كمية كبيرة من الحرارة في المرحلة الأولى.

عند تثبيت نسخة معزولة من المدخنة (شطيرة) ، ستساهم درجة كبيرة من التسخين في ارتفاع درجة حرارة المحيط الخارجي للمدخنة.

مخطط مرور أنبوب شطيرة عبر السقف.

مع الخيار الأول مع أنبوب أحادي الجدار ، ستقلل بشكل كبير من الحمل الحراري على المدخنة وفي نفس الوقت تضمن تسخين غرفة البخار بسرعة. في المرحلة التالية ، يتم تثبيت صمام الإدخال (البوابة) في حالة عدم وجوده في فرن الحمام. مع سقف الحمام المنخفض ، يتم تثبيت البوابة مباشرة بالموقد (الخزان ، المبادل الحراري) ، ولا يتم استخدام الأنابيب أحادية الجدار.

أنت الآن بحاجة إلى إكمال جهاز الفوهة السفلية. سوف تقوم بالانتقال بين نوعين من الأنابيب - أحادية الجدار ومعزولة (ساندويتش). حان الوقت لتركيب أنبوب الحمام المعزول. يجب أن يكون هو الطول الذي تحتاجه وأن توضع في أعلى نقطة في المدخنة. سيكون من غير المناسب تركيب أنبوب أحادي الجدار في الجزء العلوي من المدخنة بعد السندويتش. باستخدام هذا الخيار ، ستبرد غازات المداخن بسرعة كافية ، مما يساهم في تدهور الاحتكاك وتكوين المكثفات.

لتنفيذ المرور عبر أسقف الحمام (قابل للاحتراق) ، يمكنك استخدام التلسكوب المزعوم. يوفر هذا التصميم إمكانية تعديل السماكة المطلوبة للأرضية الحالية.

تقنية التركيب كالتالي:

1. يتم قطع فتحة أكبر بمقدار 15 سم من القطر (الخارجي) لأنبوب الساندويتش في السقف الخشبي. سوف تستوعب هذه الفتحة الغلاف التلسكوبي.
2. تمتلئ المساحة بين سقف الحمام (المنزل) والغطاء المركب بعزل مقاوم للحرارة ، كخيار ، يمكن استخدام الطين الموسع.
3. سوف تخفي الألواح ذات الشكل المربع ، المثبتة في الأسفل والأعلى ، الفجوة (حيث المرور عبر السقف) وتساعد في الحفاظ على المظهر الجذاب.

فارق بسيط آخر: من أجل تنفيذ ممر مغلق نوعيًا عبر سقف الحمام ، من الضروري استخدام تغلغل سيليكون خاص مصنوع من الألومنيوم ، والذي يأخذ بسهولة شكل السقف.

يوجد في الجزء العلوي من المدخنة فوهة معزولة تغطي مادة العزل من الساندويتش. لذلك ، يتم توفير الحماية من الرطوبة والدمار لك. يتم تثبيت مظلة في هذه الفوهة ، مصممة لحماية المدخنة من أنواع مختلفة من الترسيب. يتم تقوية جميع وصلات العناصر والعزل الحراري (الفوهات والأنابيب وما إلى ذلك) بمشابك تثبيت تمنع الفصل.

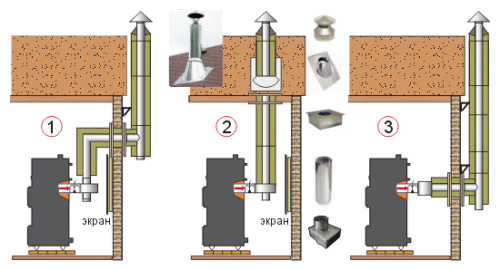

أنواع مواقع مداخن السندويتشات.

مدخنة من خلال الحائط

يتضمن ترتيب المدخنة من أنابيب الساندويتش الموضوعة عبر الحائط التسلسل التالي من التلاعب:

1. حدد بالضبط المكان الذي ستمر فيه المدخنة ، وسيتعين تفكيك هذا المكان ، والقيام بكل شيء بعناية وببطء حتى لا ينهار الجدار. إذا كان المبنى قديمًا وينهار فعليًا أمام أعيننا ، تزحف الشقوق على طوله ، فيجب أولاً تقوية الهيكل ، وإلا فلن يتحمل عبء المدخنة.
2. إذا كان الجدار صلبًا وقويًا ، فلا تزال المنطقة القريبة من الانتقال بحاجة إلى التعزيز حتى لا ينهار أي شيء حول الحواف. إن الإهمال في هذه المرحلة من التثبيت في المستقبل سيؤدي إلى التدمير التدريجي للجدار. في أغلب الأحيان ، في مرحلة التعزيز ، يتم استخدام قضبان أو مكونات خاصة ، والتي تُباع في المتاجر التي تبيع مواد البناء.
3. بعد ذلك ، قم بتثبيت الحامل في الفتحة ، حيث يتم تثبيت الألواح ، مما يسمح للأجزاء بالمرور بسهولة عبر الحائط.
4. يجب أن يصطف الجدار بالقرب من منطقة مرور المدخنة بالخشب الرقائقي. يتم وضع لوح الأسبستوس في الأعلى ، ويبقى وضع طبقة أخرى - المعدن المجلفن ، ويمكن اعتبار معالجة الجدار مكتملة.
5. يمكنك حماية مكونات التثبيت من عمليات التآكل بالورنيش ؛ يجب أن يشير الملصق إلى أن الورنيش مصمم للعمل مع المعدن.

كيفية تجميع مدخنة من أنابيب الساندويتش

لكي لا يتم مقاطعتك أثناء عملية التثبيت ، من الضروري تحضير جميع المكونات المكونة للتجميع اللاحق في جهاز واحد مقدمًا. تتمثل ميزة بناء السندويتش في استخدام التكنولوجيا في تصنيعها ، مما يسهل بشكل كبير عملية تركيب وحدة كاملة. تتم معالجة حواف أنابيب الساندويتش بقطر أصغر مقارنة بالمكون الرئيسي.

يتم إحضار الجزء الضيق إلى أنبوب آخر ، ويتم تأمين الاتصال بواسطة مشبك. ينصح الأساتذة بمعالجة منطقة التماس باستخدام مادة مانعة للتسرب تتكيف بشكل جيد مع أحمال درجة الحرارة.

إزالة الأنبوب من خلال السقف

عند تجهيز ممر الأنبوب عبر السقف ، يجب توخي الحذر لضمان استيفاء شرطين:

• يجب أن تكون الممرات عبر فطيرة التسقيف مقاومة للحريق ؛
• يجب حماية المساحة الموجودة تحت السقف قدر الإمكان من اختراق الرطوبة.

يتيح لك الانتهاء من المدخنة عبر التلال تنفيذ جميع الأعمال بكل بساطة. نظرًا لحقيقة أن تكوين جيوب الثلج على التلال أمر مستحيل ، فمن الممكن تحقيق حماية أفضل ضد التسربات. ولكن في الوقت نفسه ، تشير طريقة تثبيت الممر عبر السقف إلى أن شعاع التلال لن يكون له وظائف تحمل في بناء نظام الجمالون. وهذا يتطلب تقوية إضافية للعوارض الخشبية نفسها. في وجود العلية ، قد يكون تركيب دعامات تروس إضافية غير مرغوب فيه أو ببساطة مستحيل.

هذا هو السبب في أن المطورين يفضلون تثبيت ممر المدخنة على منحدر ، مباشرة عند التلال. لا يتشكل جيب الثلج أيضًا في هذا المكان ، وإلى جانب ذلك ، لا يحتاج نظام الجمالون إلى تعزيز إضافي. ولكن إلى جانب ذلك ، يؤثر موقع معدات التدفئة أيضًا على اختيار المكان لمرور مدخنة السقف. يجب أن نتذكر أن المقاطع الأفقية للمدخنة يجب ألا يزيد طولها عن متر واحد.في بعض الحالات ، يكون موقع المرجل هو السبب في اختيار طريقة تمرير المدخنة عبر التلال.

يوصي المحترفون بتجنب تركيب عنصر ممر في الوادي (المكان الذي يتلاقى فيه منحدران بزاوية داخلية) ، نظرًا لأنه من الصعب بشكل خاص تثبيت ممر سقف في هذه المرحلة. نتيجة لهطول الأمطار وتساقط الثلوج ، قد لا يتمكن التقاطع من التعامل مع الرطوبة ، ونتيجة لذلك ، سوف يتسرب السقف.

من المهم الحفاظ على المسافة بين العوارض الخشبية والسقف في حدود 25-30 سم.إذا كان السقف مصنوعًا من مواد قابلة للاحتراق (أنواع مختلفة من مواد التسقيف والسقف الناعم) ، فيجب أن يكون هناك فجوة من 13-25 سم بين المادة وجدار المدخنة

إذا كانت المادة مقاومة لدرجات الحرارة المرتفعة ، فيمكن ترك هذه الفجوة في حدها الأدنى ، ويتم إزالة الأنبوب الموجود على سطح المنزل من الصندوق فقط.

إذا كان السقف عبارة عن "فطيرة" تتكون من عزل مائي وبخار وعزل حراري ، فعند تثبيت عنصر المرور ، قد تنشأ بعض الصعوبات المرتبطة بانتهاك سلامة هذه الطبقة. نتيجة للخطأ ، يمكن تقليل الخصائص الوقائية للسقف بشكل كبير. في هذه الحالة ، يمكن تركيب المدخنة في صندوق منفصل ، والذي سيعزل مواد التسقيف عن الجدران الساخنة. يجب أن تكون المسافة بين الجدار الداخلي للصندوق والمدخنة حوالي 15 سم ، في حين أن المساحة الحرة مملوءة بمادة عازلة للحرارة غير قابلة للاحتراق. يوصى باستخدام الصوف المعدني أو البازلت لأنه مقاوم للرطوبة.

يتم إحضار الحاجز المائي والبخار إلى الصندوق وفقًا للطريقة القياسية: يتم قطع "الفطيرة" على شكل مظروف. يتم إحضار ورقة الأفلام إلى العوارض الخشبية والعوارض المتقاطعة ، حيث يتم تثبيتها بالمسامير أو الدبابيس. ثم يتم الضغط على طبقة العزل المائي في الأعلى بقضبان ، ويتم الضغط على حاجز البخار بإطار أساسي لإنهاء مواد العلية أو العلية. بعد ذلك ، يتم التعامل مع مفاصل الأفلام والمربع باستخدام مادة مانعة للتسرب ولصقها بشريط خاص.

استنتاج

يجب النظر في قضايا المعدات الإضافية للسقف في مرحلة تصميم السقف. في التصميم نفسه ، من الممكن توفير الشروط الفنية لتمرير قناة الاتصال ولتثبيت العقدة. على سبيل المثال ، قد يتطلب اختراق السقف العريض للتهوية تثبيتًا إضافيًا في منطقة الجمالون. لكن هذا الاحتمال غير مسموح به دائمًا في الهياكل الجاهزة. أيضًا ، يجب ألا تحفظ وترفض العروض الحديثة من الشركات المصنعة للاختراقات. ستوفر لك نفس النماذج الآلية من الكثير من المتاعب أثناء عملية التثبيت. على سبيل المثال ، تسمح لك أحدث إصدارات هذه العقد بتكوين التحكم في الصمام برمجيًا - بحيث يتم تحديد أوضاع التشغيل تلقائيًا حسب الموسم ودرجة الحرارة. ومع ذلك ، لا ينبغي استبعاد التركيبات البسيطة بدون صمامات إذا تم التخطيط للتشغيل في منطقة دافئة.
