كيفية ترتيب ممر الأنبوب بشكل مستقل من خلال السقف في منزل خاص أو غرفة استحمام

المرور عبر سقف الأنبوب الدائري

يمكن أن تكون عقدة الممر عبر سقف الأنابيب المستديرة إما معدنية أو ناعمة - مصنوعة من المطاط أو السيليكون. تصنع الاختراقات المعدنية للسقف من الحديد المجلفن ، وفي بعض الأحيان يتم وضع طبقة واقية عليها ، مماثلة في اللون والتكوين لطلاء البلاط المعدني.

في كثير من الأحيان ، تقدم الشركات المصنعة للبلاط المعدني اختراقات خاصة: هذه هي نفس الصفيحة من مواد التسقيف التي يتم توصيل غطاء مطاطي مرن بها ، والتي تعمل بمثابة عازل ممتاز.

بالنسبة لمواد التسقيف الأخرى ، يمكن استخدام الاختراقات المرنة لاختراق السقف. هناك الكثير منهم في السوق اليوم. ألوان مختلفة ، تركيبات ، في زوايا مختلفة من السقف ، تغلغل مستقيمة ، مع أنواع مختلفة من التثبيت (للبراغي ذاتية التنصت ، بمادة لاصقة ، إلخ).

من بين جميع الاختراقات المرنة ، يحتوي Master Flash (Master Flash) على أفضل التوصيات. من السهل جدًا تمييزها: بالإضافة إلى اسم الشركة المطبق ، توجد أخاديد مموجة إضافية على الجزء الخلفي من اختراق السقف ، مما يزيد من درجة الالتصاق بأي مادة تسقيف. من الخارج ، تحتوي القاعدة على طول الحافة على طلاء معدني ، والذي يسهل من خلاله تحقيق أي راحة مرغوبة.

اختراق الأسقف للأنابيب المستديرة

لتثبيت اختراق مرن ، قم بقطع جزء من الغطاء الخارجي - يجب أن يكون قطر الفتحة الناتجة أقل من قطر الأنبوب. يتم سحب الاختراق على الأنبوب بقوة. لتقليل المقاومة ، يمكنك تشويه سطح الأنبوب بالماء والصابون. بعد شد الاختراق ، يتم إعطاء الحافة السفلية التكوين المطلوب. على الجانب الخلفي ، يتم تلطيخها بمادة مانعة للتسرب ، ثم ضغطها على السقف وتثبيتها بمسامير ذاتية التنصت. طريقة إغلاق الأنبوب الدائري هذه ليست شاقة للغاية ، ولكنها موثوقة بدرجة كافية.

يتم استخدام اختراق السيليكون والمطاط عند درجات حرارة الأنابيب حتى 100 درجة مئوية. كوب. يظهر شكلها وكيفية إصلاحها في الفيديو التالي. كل شيء يتم هناك بشكل غير صحيح ، ثم مبدأ التثبيت واضح.

محاربة تسربات المفاصل

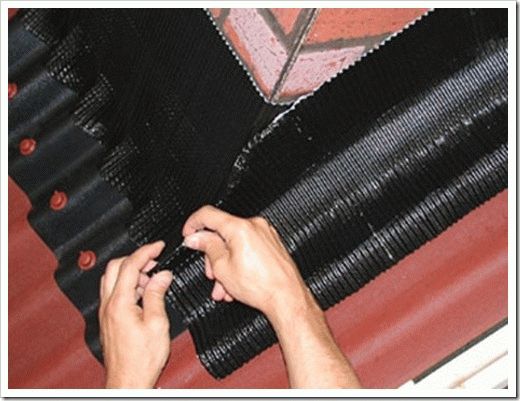

لإنشاء أقصى إحكام ممكن لدعامة مواد التسقيف إلى الأنبوب عند نقاط التلامس ، باستخدام الشرائط السفلية ، يتم عمل ساحة داخلية.

تركيب ممر مدخنة عبر السقف.

لصنع ساحة داخلية ، تحتاج إلى الأدوات التالية:

• علامة؛
• مسطرة معدنية طويلة
• مطحنة بسمك 2 مم ؛
• كماشة؛
• شاكوش.

من أجل القيام بذلك ، يتم تطبيق الشريط على جدران أنبوب المدخنة ، مما يجعل العلامات على الجزء العلوي من الشريط. الخطوة التالية على طول الخط المحدد مسبقًا هي القوية.

يجب أن يبدأ تركيب المريلة الداخلية من الجدار السفلي. يتم إدخال حافة المريلة في الستروب ، وبعد ذلك يتم تثبيتها على الجدران المتبقية. يجب أن يكون التداخل 15 سم ، ثم يتم إغلاق حافة الفيلم الذي يتم إدخاله في الستروب. بعد قطع الشرائط السفلية ، يتم تثبيتها ثم تثبيتها بمسامير.

بعد تثبيت المريلة السفلية ، يمكنك المضي قدمًا في تثبيت ربطة العنق ، وهي عبارة عن ورقة من مادة مانعة لتسرب المياه يتم جرحها أسفل عناصر المريلة الداخلية. الوظيفة الرئيسية للربطة هي تصريف المياه.

بعد الانتهاء من العمل على جهاز ربطة عنق ومئزر يحمي المفاصل ، يتم وضع مادة التسقيف. ثم يتم تركيب المريلة الخارجية. للقيام بذلك ، استخدم قضبان التوصيل العلوية.

يتم تنفيذ تركيب المريلة من الخارج بشكل مشابه لجهاز المريلة من الداخل.الفرق هو عدم وجود ستروب ويتم تثبيت الحافة العلوية مباشرة على جدار المدخنة.

هام: يقدم سوق مواد البناء اليوم منتجات مصممة خصيصًا للمداخن ذات المقطع العرضي الدائري. وهي عبارة عن ممرات سقف تتكون من قاعدة (صفائح فولاذية مسطحة) وغطاء ساحة.

يوجد داخل الممر مدخنة مستديرة.

المرحلة النهائية من التركيب

جهاز الوحدة يكتمل بالخطوات التالية:

1. قم بإزالة الفيلم الواقي من أنابيب الساندويتش. من غير المرغوب فيه للغاية إطلاق أجزاء من البولي إيثيلين في وقت مبكر - فقد تتلف أثناء النقل أو التركيب.
2. احكم إغلاق المفاصل بشكل صحيح. من الناحية المثالية ، يجب أن تتحمل التركيبة درجات حرارة في حدود 1000 درجة.

ما هي المناطق التي يجب أن تكون مطلية بمادة مانعة للتسرب:

• طبقات عند تقاطعات أنابيب السندويتش الداخلية - طائرة تقع في الجزء الخارجي من الأعلى ؛
• مفاصل الأنابيب الخارجية - كامل مساحة السطح الخارجي ؛
• تقاطعات أنابيب الساندويتش مع المكونات الأخرى للنظام - المنطقة بأكملها أو القطر ، إذا كنا نتحدث عن الأنابيب المستديرة.

لا تتسرع في تشغيل المدخنة الجديدة على الفور ، تحقق أولاً من التشغيل الصحيح للمدخنة:

1. قم بتشغيل جهاز التسخين (المرجل أو الموقد أو الموقد) بطاقة منخفضة.
2. الآن قم بفحص الجهاز لمعرفة ما إذا كان هناك تسرب للدخان في الأماكن الخطأ.
3. تأكد من عدم وجود تسخين مفرط لمكونات النظام الكامل ، خاصة في منطقة الانتقال عبر الجدار أو السقف.

ما هي ميزة مدخنة شطيرة؟ تبدو جذابة من الناحية الجمالية وتوفر نمطًا عصريًا للمدفأة ، حتى يمكن للمبتدئين تجميعها. وأيضًا ، مع التثبيت المناسب ، ستستمر لفترة طويلة وستسعد المالكين بالتشغيل المستمر.

تمرير أنبوب عبر مدخنة بدون مخرج مصنع

من الممكن إزالة المدخنة بدون جهاز مرور. في هذه الحالة ، تُحكم حواف الفتحة الموجودة في السقف أيضًا بعازل حراري مقاوم للحريق ، ويتم حشو الأشرطة المعدنية فوقه. يتم وضع صفيحة واقية مصنوعة من مادة غير قابلة للاحتراق على الشطيرة القادمة من الفرن ، حيث يتم قطع ثقب بقطر مناسب ، ويتم حفر ثقوب للمثبتات على طول الحواف. تقليديا ، هذه صفيحة معدنية. بعد ذلك ، يتم تمرير الساندويتش في الفتحة الموجودة في السقف ، ويتم تثبيتها هناك بمساعدة أي أدلة غير قابلة للاحتراق. على سبيل المثال ، يمكنك استخدام ملفات تعريف دريوال أو شيء مشابه. الشيء الرئيسي هو إصلاح الأنبوب بشكل آمن ومراعاة قاعدة السلامة من الحرائق الأساسية: يجب أن تكون هناك مسافة 36 سم على الأقل من حافة الأنبوب إلى المادة القابلة للاحتراق.

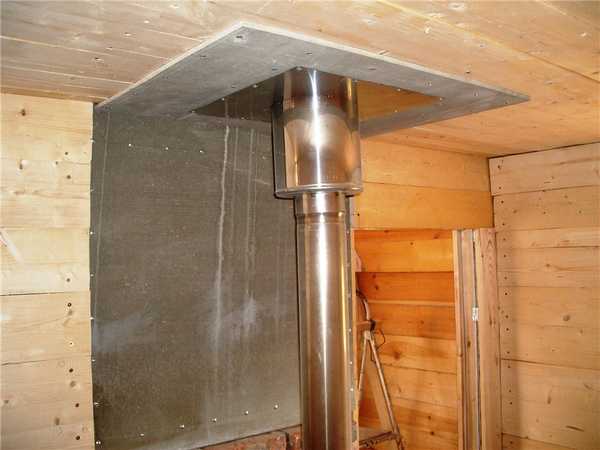

يمكنك المرور عبر السقف بيديك

الأهمية! عند تركيب وتثبيت المدخنة ، ضع في اعتبارك أن الأنبوب يغير أبعاده بسبب التمدد الحراري. يجب أن تكون ثابتة بحيث يمكن أن تتحرك بالنسبة للسقف

ثم من الأسفل (من السقف) يتم تطويق الأنبوب بمواد غير قابلة للاحتراق. من جانب العلية أو الطابق الثاني ، تمتلئ الفراغات المتكونة في القطع بعازل حراري. المتطلبات لذلك هي نفسها: تحمل درجات الحرارة العالية. قد يكون الطين الموسع هو الأكثر ميزانية. في الواقع ، هذه نهاية أنبوب المدخنة عبر السقف.

يمكنك المرور عبر السقف بيديك

مرور المدخنة من خلال سقف مسطح

عند تركيب مدخنة على سطح مستو ، من المهم أن تتذكر أن ارتفاعها فوق سطح السقف يجب أن يكون 500 مم وفقًا لمعايير SNiP. يمكن أن يمر أنبوب دائري أو صندوق مدخنة مستطيل أو مدخنة من الطوب من خلال بلاطة أرضية خرسانية

سيتم النظر في تجميع ممر الأنبوب الدائري بشكل منفصل ، وفي حالات أخرى ، يتم استخدام مبدأين أساسيين للتركيب.

ملامح ترتيب الممر من خلال السقف المائل

كيف تصلح المدخنة على السطح؟ على المدخنة ، في الجزء الداخلي من السقف ، يلزم تركيب شفة صلبة بما يكفي لأخذ الأحمال من الصندوق - يفرض مخرج المدخنة تفكيك بعض العوارض ، وبدون تثبيت الفلنجة ، الهيكل سيبقى في طي النسيان.

عادة ما تكون الحافة عبارة عن صفائح فولاذية ذات مقويات ملحومة بها. يجب ألا يقل سمك الورقة عن 2-3 مم. يجب وضع عازل حراري غير قابل للاحتراق - كرتون بازلت - على الحافة. هذا سيمنع انتقال الحرارة من المدخنة إلى الصندوق. إذا كان تصميم المدخنة غير موثوق به بدرجة كافية لتحمل جزء من الحمل على السطح ، يتم تثبيت هيكل تروس أو أرفف إضافية حول محيط الفتحة بحيث يتم نقل الحمل إلى أرضية العلية.

حول الأنبوب ، يجب قطع جميع طبقات السقف إلى فجوة تتوافق مع المعايير المحددة في SNiP (اعتمادًا على نوع الأنبوب ودرجة تسخينه). يجب ملء الفجوة الناتجة بعازل حراري غير قابل للاحتراق - البازلت أو الصوف الزجاجي والكرتون البازلت.

يعتمد مبدأ إحكام تقاطع مادة التسقيف مع المدخنة على عوامل مثل:

لمنع تلف المدخنة من خلال السقف المائل عند ذوبان الثلج ، يوصى بتثبيت مثبتات الثلج أعلى المنحدر. مع عرض المدخنة (عبر المنحدر) الذي يزيد عن 800 مم ، يجب تركيب هيكل خاص على المنحدر فوقه لتصريف تدفق المياه.

استنتاج من خلال سقف أنبوب مع مقطع عرضي دائري

من الصعب جدًا إجراء العزل المائي عند تقاطع السقف مع الأنبوب المستدير دون استخدام اختراق خاص للسقف. يقدم سوق البناء مجموعة واسعة من مجموعات الأنابيب التي تختلف في القطر ومواد التصنيع.

الخيار العام هو شفة الألومنيوم المجهزة بتمويج سيليكون أو مطاطي. يتم إنتاج العديد من الأحجام القياسية لهذه العناصر ، والتي بفضلها يمكن اختيار اختراق لأنبوب المدخنة من أي قطر شائع. سطح العمل للفلنجة مغطى بمادة مشابهة لمادة التمويج ، ويتم تزويده بأخاديد للتعبئة بمادة مانعة للتسرب. يتم قطع الجزء العلوي من مخروط التمويج إلى القطر المطلوب ، وبعد ذلك يجب سحب الاختراق على المدخنة. يجب تلطيخ الشفة بمادة مانعة للتسرب وإرفاقها بالسقف باستخدام مسامير ملولبة مضمنة في المجموعة. إذا لم يكن السقف مصنوعًا من المعدن ، يتم توصيل الحافة بمسامير أو براغي طويلة ذاتية التنصت مباشرة على الصندوق.

بالنسبة للأسطح ذات المنحدرات المختلفة ، يتم تقديم الاختراقات التي يقع فيها التمويج في زوايا مختلفة للحافة. يمكنك شراء تصميم قابل للفصل ، والذي يستخدم إذا لم يكن من الممكن سحب التمويج على الأنبوب بسبب وجود أجزاء بارزة أو الارتفاع العالي للمدخنة المركبة. تم تجهيز هذا الاختراق بمشابك ، وبفضل ذلك يتم ضغط التمويج بإحكام حول الأنبوب.

يمكن تركيب المدخنة على السطح باستخدام الاختراقات ، حيث يتم استخدام الجزء المفصلي بدلاً من التمويج. هذا خيار عالمي للأسطح بأي زاوية ميل: أسطح عناصر التوصيل كروية الشكل ويمكن تثبيتها بالنسبة لبعضها البعض في أي زاوية.

ليس من غير المألوف أن تقدم الشركات المصنعة لمواد التسقيف عمليات اختراق للمدخنة مسبقة الصنع مع حافة مشكلة مسبقًا لتتناسب مع غطاء السقف المناسب. يتم توصيل هذا الاختراق بخراطة السقف مع التداخل الضروري. لمطابقة الأقطار ، يتم قطع مخروط المريلة. الاختراقات من مصنعي الأسقف لها عدة زوايا ميل قياسية. لإغلاق المفصل ، يتم تثبيت ساحة مخروطية ثانية متداخلة مع الأول.

صندوق المدخنة

لإحضار المدخنة بشكل صحيح من خلال فطيرة التسقيف ، يجب عليك تجهيز نظام الجمالون الخاص بك حول الأنبوب.يجب فصله عن المدخنة على مسافة محددة في SNiP. يتكون التصميم من أرجل رافدة جانبية وعوارض عرضية أفقية من الأسفل وما فوق ، وهي مصنوعة من قضيب من نفس القسم مثل العوارض الخشبية.

لعزل الهيكل ، من الضروري استخدام مواد عازلة للحرارة غير قابلة للاحتراق ، مثل الصوف الزجاجي أو الصوف الحجري - يتم حشوها بين الأنبوب والعناصر الهيكلية الخشبية.

عند تمرير المدخنة عبر فطيرة التسقيف للسقف المشغل ، يتم قطع البخار والعزل المائي بالعرض ، مثل الظرف ، يجب أن تكون الحواف مطوية ومثبتة بمسامير أو أقواس في نظام الجمالون.

يتطلب عزل المدخنة الموجودة على السطح عناية خاصة. عند تركيب مجرى لمدخنة سقف مائلة ، يتم تثبيت حاجز البخار وغشاء العزل المائي على النحو التالي: يتم طي حواف الأغشية وتثبيتها بإحكام باستخدام دبابيس في القناة ، بالإضافة إلى ذلك ، يجب إغلاق نقاط التعلق بالإضافة إلى ذلك باستخدام شريط مانع للتسرب أو بعض المواد اللاصقة الأخرى. من الخارج ، يتم تثبيت عناصر الحماية أعلى السقف بحيث لا تسمح للرطوبة بالمرور إلى مفاصل الصندوق مع كعكة التسقيف.

من المهم مراعاة أن تركيب الصندوق يمكن أن يؤثر سلبًا على تبادل الهواء في مساحة تحت السقف. لتجنب تدهور عملية إزالة الرطوبة ، يمكنك تركيب أنظمة تهوية إضافية ، على سبيل المثال ، بلاط التهوية ، وشبكات تهوية السقف ، إلخ.

إذا تجاوز عرض المدخنة 800 مم (عموديًا على العوارض الخشبية ، وفقًا للأبعاد الخارجية) ، فيجب عندئذٍ أداء منحدر أعلى المنحدر.

Razuklonka هو سقف خاص صغير يستنزف الماء والثلج من الأنبوب. تركيبه معقد للغاية ، نظرًا لأن جميع طبقات العزل جزء من المنحدر ، بالإضافة إلى ذلك ، يجب دمجها نوعياً مع السقف الرئيسي باستخدام عناصر مجعدة. لتجنب تركيب منحدر ، فإن الأمر يستحق صنع أنبوب أصغر.

باستخدام أطقم جاهزة

يمكن للمداخن المعيارية القياسية ("الساندويتش") أن تبسط إلى حد كبير عملية تمرير الأنبوب عبر السقف. يتم استخدام مجموعة واسعة من المواد لتصنيع الهياكل ، بما في ذلك :

يعتمد اختيار المدخنة المعيارية على الوقود المستخدم ، حيث تختلف اختلافًا كبيرًا في خصائصها التقنية. ميزة هذه الأنظمة هي القدرة على تثبيت الأنبوب ليس بزاوية صحيحة. هذا صحيح بشكل خاص عند تركيب مدخنة في مبنى قائم ويسمح لك باختيار أي مكان تقريبًا لتركيب مدفأة أو موقد أو غلاية أوتوماتيكية.

تمر مدخنة معيارية مباشرة عبر السقف ، وتتكون من أجزاء مثل :

• العاكس (جهاز يعزز السحب في المدخنة باستخدام تيار من الهواء الساخن) ؛
• مشبك لعلامات التمدد (يسمح لك أيضًا بإصلاح أنبوب مرتفع على السطح) ؛
• تنورة (عنصر يحمي نقطة خروج الأنبوب عبر السقف) ؛
• ممر السقف (عنصر مع ساحة ثابتة ، مثبتة مباشرة في فطيرة التسقيف).

المداخن المعيارية لها مظهر جذاب.

يمكن تركيب المداخن الفولاذية إذا كانت درجة حرارة غازات العادم لا تزيد عن 500 درجة مئوية. ممنوع التركيب على المواقد التي تعمل بالفحم. بالنسبة لأنابيب الأسمنت الأسبستي ، هذه المعلمة هي 300 درجة ؛ بالنسبة للأفران التي تعمل بالفحم ، فإن هذه المداخن غير مناسبة أيضًا.

إذا كانت المدخنة مصنوعة من الخرسانة أو الطوب ، أو تم تركيب ممر مسبق الصنع ، فلا ينبغي ربط الهيكل بشكل صارم بنظام السقف. تحت تأثير العوامل الخارجية ، قد يتشوه السقف ، وسيتم نقل هذه القوى إلى المدخنة ، مما قد يؤدي إلى تدميرها. عندما تخرج المدخنة من خلال السقف ، يتم إجراء جميع الوصلات بين المدخنة والسقف باستخدام عناصر مرنة.

فلاش رئيسي

يمكن تطبيق هذا الاختراق على أي نوع من أنواع الأسقف - الأردواز أو القوباء المنطقية أو الأسقف المعدنية أو صب البيتومين أو البلاط.

مثالي لإغلاق المداخن في المواقد والمدافئ. تستخدم للأسطح المستقيمة والأسقف المائلة.

هذا النوع من المنتجات هو مزيج ممتاز من السعر والجودة.

يتميز Master Flash بموثوقية ووظائف احترافية عالية - ويتحقق ذلك من خلال استخدام مواد عالية الجودة للتطبيق.

السمة الرئيسية لهذا الاختراق هي استخدام مطاط البوليمر المقوى ، القادر على تحمل الأحمال الثقيلة (درجات حرارة تصل إلى 138 درجة).

لا ينعم مطاط البوليمر بالحرارة.

كيفية تغطية السقف بخفايا تركيب ondulin

لقد تم بالفعل كتابة الكثير حول كيفية تغطية السقف باستخدام الأندولين.

لا يوجد شيء معقد هنا ، من المهم فقط اتباع القواعد ، والربط وفقًا للتعليمات ولديها القليل من المهارة في البناء

ولكن في كثير من الأحيان بعد السقف توجد مشاكل مرتبطة بالتغطية غير السليمة. من خلال فهم هذه المشكلات ، يمكن ملاحظة أن المشكلة تكمن في التثبيت غير الصحيح للعناصر الإضافية والفروق الدقيقة الأخرى.

يجب ألا تقلل من الانتباه إلى التفاصيل الدقيقة ، لأن الأخطاء الصغيرة يمكن أن تؤدي بعد ذلك إلى مشاكل كبيرة.

مرور التهوية أو المدخنة من خلال الأندولين

بالطبع ، يوجد في أي منزل شفاط مطبخ أولي في المطبخ. أيضًا ، تم تجهيز المنزل الخاص بنظام تهوية يتم إزالته من خلال السقف الموجود على السطح.

إن "قطع" الثقوب لمثل هذه الأنابيب عملية شاقة. علاوة على ذلك ، عند نقطة ملامسة أنبوب التهوية مع الأندولين ، ستظهر فجوة تدخل الرطوبة من خلالها. في المستقبل ، يمكن أن يؤدي هذا إلى فيضان الغرفة.

اعتنى مصنعو Ondulin بعملائهم. أنها توفر للعملاء أنابيب تهوية خاصة جاهزة. يتم تثبيته بالسقف بالمسامير ولن يحدث تسرب.

في بعض الأحيان ، لا يلجأ الأشخاص ، الذين يحاولون توفير المال ، إلى مثل هذه العناصر الإضافية. إنهم يقودون أنبوب تهوية عادي عبر السقف ويتركونه في حالة يُمنع منعًا باتًا القيام بذلك.

في هذه الحالة ، من الضروري استخدام ساحة تغطية. لكن إصلاحه أصعب بكثير من أنبوب التهوية النهائي.

عندما يكون هناك مدفأة أو موقد في المنزل أو الحمام ، يصبح من الضروري أيضًا إحضار الأنبوب إلى السطح من خلال الأنديولين. للقيام بذلك ، وفقًا للتقنية المعتادة ، يضعون أنبوبًا من الطوب ويغطون السقف بمواد التسقيف المحددة.

من أجل تجنب التسرب ، من الضروري استخدام نفس ساحة الغطاء. يتم توصيله بالأندولين بمسامير خاصة.

تصاعد وأبعاد سلسلة من التلال الأندولين

يعد التلال أحد التفاصيل المهمة في تسقيف السقف باستخدام الأندولين. إنه مصمم لتزيين حافة السقف ، وكذلك للحماية من دخول الرطوبة الزائدة.

يتم شراء الزلاجات الجاهزة ، من بين عناصر إضافية أخرى. قبل التركيب ، يجدر معرفة الجانب الذي تسود فيه الرياح. يبدأ التثبيت على الجانب الآخر من اتجاه هذه الرياح.

تتداخل الزلاجات أيضًا بعرض لا يتجاوز 1.5 سم ، ويتم تثبيت الزلاجة بمسامير خاصة على الموجة العلوية من صفيحة الأندولين الموضوعة تحتها. في هذه الحالة ، يجب أن يكون الظفر بطول بحيث يتم تثبيته في قضبان الصندوق.

تغطية المريلة للأندولين

تشمل العناصر الإضافية الأخرى الضرورية لتغطية السقف باستخدام الأندولين غطاءً مئزرًا. بمساعدتها ، يتم تحقيق ختم المفاصل.

يتم استخدامه عند نقطة تلامس الصفائح مع المدخنة ، من أجل التصميم الجمالي ، فضلاً عن الحماية من رطوبة الوصلة بين لوح الأنديولين والجدار العمودي.

في حالة الأنبوب ، يتم إرفاق مئزر مغطى بالجزء السفلي ومسمار على كل موجة من ورقة الأنديولين. بعد ذلك ، بمساعدة شريط مختوم ، يتم إحكام الوصلة بالجدار والمفاصل الجانبية والجزء العلوي من الأنبوب.

للقيام بذلك ، يجب وضع الشريط على ارتفاع 10-15 سم على الأقل على السطح العمودي. ساحة التغطية والشريط متصلان بشريط معدني.

بالإضافة إلى إغلاق الأنابيب والجدران الرأسية ، يجب استخدام ساحة تغطية لتركيب عنصر التلال. للقيام بذلك ، يتم تثبيته بتداخل 4 سم على كلا المنحدرين.

في هذه الحالة ، يجب أن تكون الحواف العلوية للمريلة على مسافة 2 سم على الأقل ، وهذا الإجراء ضروري لمخرج هواء أفضل. يتم تثبيت الزلاجات أعلى المآزر المرفقة.

كيفية إغلاق الأنابيب بمآزر واقية

بالإضافة إلى الأغطية المطاطية ، غالبًا ما تستخدم مآزر مصنوعة من مواد أخرى. عند استخدام أنابيب العزل المائي ذات المقطع العرضي الدائري ، غالبًا ما تستخدم المنتجات المصنوعة من الفولاذ المجلفن. في هذه الحالة ، يتم تثبيت مشبك فولاذي في المكان الذي يكون فيه الممر مجاورًا للسقف ، ويتم تغطية الفجوة بمواد مانعة للتسرب وشريط لاصق مع تقوية معدنية.

يتم إغلاق الأنبوب على السطح من المموج باستخدام ساحة ، والتي تتكون من عدة عناصر:

1. يتم تثبيت مادة البخار والعزل المائي للسقف ، المتبقية بعد إخراج الممر إلى السقف ، بشريط البناء على جميع جوانب المريلة.
2. باستخدام آلة ، يتم عمل ستروب (أخدود صغير) حول محيط الأنبوب.
3. تم تثبيت الحافة العلوية لقضيب الدعامة في الأخدود باستخدام مادة مانعة للتسرب من السيليكون.
4. يتكون المئزر من 4 أجزاء - لكل جانب من جوانب المستطيل. الجزء السفلي متصل بإحكام بالممر ، مع ملاحظة تداخل يبلغ 10 سنتيمترات ، باستخدام مسامير ملولبة للعمل مع ورقة ملفوفة.
5. يتم وضع عنصر مانع لتسرب المياه مثل ربطة عنق أسفل المريلة السفلية ، مما يمنع الماء من دخول المنزل.
6. وبالمثل ، فإن المرايل العلوية والجانبية ثابتة ، ونتيجة لذلك ، تم تجهيز هيكل حماية من قطعة واحدة.

عملية أنابيب العزل المائي على سطح المنزل ليست معقدة بقدر أهميتها. من الضروري إغلاق الوصلات بشكل صحيح من أجل إنشاء سقف عالي الجودة.

تصميم أنابيب الساندوتش

يرتبط كل ما يتعلق بمعدات التدفئة بمخاطر الحرائق ، خاصة في المنازل الخشبية. تشير الإحصائيات إلى أن أكثر من نصف الحرائق تحدث لأن أصحاب المنازل قاموا بتركيب مدخنة خاصة بهم بشكل غير صحيح. لتسهيل هذه المهمة وحماية المنزل من الحريق ، استخدم أنبوب شطيرة للمدخنة. للوهلة الأولى ، تبدو وكأنها منتجات عادية من الفولاذ المقاوم للصدأ ، لكنها في الواقع لها هيكل من ثلاث طبقات:

تصميم أنابيب الساندوتش

1. كفاف داخلي. أسطوانة ذات مقطع دائري مصنوعة من الفولاذ المقاوم للصدأ عالي القوة بسمك لا يقل عن 1 مم مع إضافة الزنك أو الموليبدينوم. الأنبوب الداخلي مصنوع من صفيحة معدنية ، عن طريق اللحام للحصول على وصلة محكمة الغلق. نظرًا لخصائصه العالية في مقاومة التآكل ، لا يتضرر سبائك الصلب بالتفاعل مع الماء.
2. طبقة عازلة. يوجد بين الدائرتين الداخلية والخارجية طبقة عازلة تؤدي وظيفتين مهمتين: "تحبس" الحرارة داخل الأنبوب ، وتمنعه ​​من تسخين المواد المحيطة ولا تسمح للدخان بأن يبرد أثناء المرور عبر الأنبوب بحيث السخام لا يستقر على جدرانه. كعزل حراري ، يتم استخدام المواد الليفية ذات أعلى فئة مقاومة للحريق مع درجة حرارة تشغيل تصل إلى 700 درجة ، على سبيل المثال ، الصوف المعدني القائم على البازلت. طبقة العزل بين الكفاف 40-60 مم ، وكثافة العزل 12o كجم لكل متر مكعب.
3. غلاف خارجي. الغلاف الخارجي لأنبوب الساندويتش مصنوع من الفولاذ المقاوم للصدأ أو نوع آخر من المعدن. يتم عمل درزات الغلاف باستخدام اللحام بالليزر الذي لا يتلف الطبقة الجلفانية من الفولاذ المقاوم للصدأ مما يحميها من التآكل. تزيد تكلفة الأنابيب النحاسية والنحاسية بشكل كبير من تكلفة وضع المدخنة ، ويبرر التثبيت بمظهر مذهل.

عناصر إضافية لمدخنة مزدوجة الدائرة

تتكون أنابيب الساندوتش من عناصر إضافية: أقسام مستقيمة ، منحنيات ، تيز. يعتمد قطر المنتجات على الشركة المصنعة ، لذلك من الضروري شراء جميع أجزاء المدخنة لنفس الشركة ، المناسبة بشكل مثالي لبعضها البعض.

ميزات هذا التصميم

ساندويتش هو خيار جيد لمدخنة مع العزل. يوفر لك العزل المزايا التالية:

• إمكانية وظيفة أنبوب المدخنة عندما تكون في منطقة ظروف درجات الحرارة المنخفضة ؛
• يمنح الأنبوب الخصائص اللازمة لمقاومة الحريق (داخل المبنى).

الإصدارات القياسية من هذه المداخن لها طلاء خارجي مجلفن. تتوفر أيضًا خيارات الفولاذ المقاوم للصدأ ، وكذلك مطلية بأي لون يناسبك.

يتم لصق الإصدارات الحالية من السندويشات المصنوعة من الفولاذ المقاوم للصدأ بغشاء حماية خاص من الخارج. الشيء الرئيسي - لا تنس إزالته قبل استخدام المدخنة للغرض المقصود. هناك أيضًا محولات خاصة للبيع ستحتاج إليها عند توصيل الغلاية والأنابيب. كن حذرًا عند اختيار عناصر لمدخنة شطيرة.

مخطط الجهاز لأنبوب شطيرة.

الأدوات اللازمة للعمل هي:

كيفية تجميع مدخنة من أنابيب الساندويتش

لكي لا يتم مقاطعتك أثناء عملية التثبيت ، من الضروري تحضير جميع المكونات المكونة للتجميع اللاحق في جهاز واحد مقدمًا. تتمثل ميزة بناء السندويتش في استخدام التكنولوجيا في تصنيعها ، مما يسهل بشكل كبير عملية تركيب وحدة كاملة. تتم معالجة حواف أنابيب الساندويتش بقطر أصغر مقارنة بالمكون الرئيسي.

يتم إحضار الجزء الضيق إلى أنبوب آخر ، ويتم تأمين الاتصال بواسطة مشبك. ينصح الأساتذة بمعالجة منطقة التماس باستخدام مادة مانعة للتسرب تتكيف بشكل جيد مع أحمال درجة الحرارة.

خروج الأنابيب من خلال السقف

قبل البدء في تركيب المدخنة. تحضير الأدوات:

تخطيط المدخنة بالنسبة لحافة السقف.

• تدريبات؛
• مجموعة من التدريبات
• البلغارية؛
• مانع التسرب المقاوم للحرارة
• المبرشم.
• شريط الألمنيوم
• المشابك.
• زوايا لتثبيت الأنبوب.

عند العمل على إزالة الأنبوب ، من الضروري حل المشكلات التالية:

1. يجب أن يفي الممر عبر السقف بجميع متطلبات السلامة من الحرائق ، نظرًا لأن الأنبوب يتقاطع مع السقف والسقف ، مما قد يكون له خصائص قابلة للاحتراق.
2. يجب حماية المساحة الداخلية للمنزل من الرطوبة والرياح التي تدخل عبر الأنابيب.

تتميز إزالة الأنبوب عبر الحافة بالمزايا التالية:

1. سهولة العمل المرتبط بتوصيل الأنبوب بالسقف.
2. لا توجد جيوب ثلجية على التلال ، مما يقلل من خطر التسرب.

تشمل عيوب هذه الطريقة ما يلي:

• لا يوجد شعاع من التلال الحاملة في إطار السقف ؛
• تمزق شعاع التلال المحمل عند النقطة التي يمر فيها أنبوب المدخنة عبر السقف ؛
• مطلوب تثبيت إضافي لدعامات الجمالون ، وهو أمر غير مريح للغاية عند التخطيط للعلية.

نتيجة لذلك ، عادةً ما يتم توجيه ممر المدخنة إلى منحدر بالقرب من التلال ، حيث لا يتم أيضًا جمع كيس الثلج. مخطط تنفيذ هذه العقدة بسيط للغاية أيضًا.

مخطط ترتيب الفجوات المسموح بها أثناء تركيب المدخنة.

نصيحة: لا يجب عمل مدخنة في الوادي (المكان الذي يتقاطع فيه اثنان من منحدرات السقف من الداخل بزاوية) ، لأن هذه النقطة صعبة للغاية في تنفيذ الجودة للمنطقة التي يلتقي فيها الأنبوب بالسقف. سوف تتغلغل مياه الأمطار هنا ، وفي الشتاء سيتشكل جيب ثلجي في الوادي ، مما سيؤدي في النهاية إلى تسرب مستمر.

من المهم جدًا ملاحظة الفجوة بين العوارض الخشبية والسقف. من الناحية المثالية ، يجب أن يكون حوالي 25-30 سم

إذا كان السقف مصنوعًا من مادة قابلة للاحتراق ، على سبيل المثال ، من لباد الأسقف القياسي ، لتجنب حالات خطر الحريق ، يجب أن يكون الحد الأدنى للفجوة 13-25 سم.

في حالة وجود سقف مصنوع من مواد غير قابلة للاحتراق ، يمكن تقليل المسافة إلى بضعة سنتيمترات. مطلوب فقط لإزالة الأنبوب من الصندوق.

عندما يشبه السقف كعكة السقف. التي تتكون من الحرارة والبخار والعزل المائي ، أثناء أعمال التركيب على تركيب مجموعة المدخنة من خلال السقف ، تنشأ بعض الصعوبات بسبب انتهاك سلامة طبقات العزل ، مما يؤدي بدوره إلى انخفاض مستوى الحماية طبقات العزل.

الطريقة الأكثر قبولًا لهذه الحالة هي عزل المساحة القريبة من الأنبوب عن السقف. تتكون الطريقة من تنفيذ صندوق خاص للمدخنة ، والذي يمكن صنعه من العوارض الخشبية والعوارض الخشبية. يجب ترك فجوة من 13-15 سم بين جدران الصندوق والأنبوب ، وتملأ الفراغ حول المدخنة بمواد عازلة غير قابلة للاحتراق ، على سبيل المثال الصوف الحجري مناسب.

مخطط العزل المائي للمدخنة.

يتم إحضار البخار والعزل المائي إلى الصندوق بالطريقة المعتادة: يتم قطع الفيلم مثل الظرف. ثم ، مما يؤدي إلى الحزم المستعرضة والعوارض الخشبية ، يتم تثبيتها بدبابيس أو مسامير.

يتم ضغط طبقة العزل المائي بقضبان قفص ، ويتم ضغط طبقة حاجز البخار على إطار مادة تشطيب العلية. بعد ذلك ، يتم إحكام وصلات الصندوق والفيلم بمركبات أو أشرطة مصممة خصيصًا لتحسين الضيق.
