اختيار خرطوم الغاز ،

اختيار مدخنة لغلاية الغاز

يحتاج أي غلاية غاز مثبتة على الحائط إلى مدخنة. اعتمادًا على النموذج ، يمكن أن تكون هذه إما مدخنة تقليدية أو مدخنة أفقية صغيرة يمكن قيادتها إلى الخارج مباشرة من خلال جدار المنزل.

الصورة 4: تركيب مدخنة متحدة المحور لغلاية تعمل بشاحن توربيني

في الغلايات ذات الدائرة المزدوجة مع غرفة الاحتراق المفتوحة ، تحدث عملية الاحتراق بمساعدة الهواء من الغرفة التي تم تركيب السخان فيها. عادة ، يتم تثبيت هذه النماذج في غرف مرجل مجهزة بشكل خاص. لإزالة منتجات الاحتراق ، يتم توصيلها بمداخن تقليدية لمراجل الغاز المصنوعة من السيراميك أو الفولاذ المقاوم للصدأ.

تستخدم الغلايات المثبتة على الحائط مع غرفة الاحتراق المغلقة (بشاحن توربيني) الهواء الخارجي في عملها. يتم إدخاله إلى الجهاز من خلال إحدى قنوات المدخنة المحورية. تُستخدم القناة الثانية لتنفيس غازات المداخن في الغلاف الجوي. من السهل جدًا تركيب المدخنة المحورية ويمكنك توصيل غلاية الغاز بها بيديك.

ما هي بطانة منفاخ وما هي مميزاتها

خرطوم الغاز المنفاخ عبارة عن أنبوب مموج مصنوع من الفولاذ المقاوم للصدأ. يتم تثبيت تركيبات خاصة في نهايات الخرطوم لبناء اتصال قوي وآمن. يتم تثبيت كحل العيون على الأنابيب والمعدات باستخدام صواميل موحدة مصنوعة من نفس المادة. لزيادة مستوى الضيق ، يتم تثبيت حلقات إحكام معدنية أو بلاستيكية عند التقاطع.

كقاعدة عامة ، يتم تضمين حشيات الختم في مجموعة الأنابيب المرنة.

طقم كحل

مزايا خرطوم المنفاخ على الأنواع الأخرى من الأنابيب المرنة المصممة لتوصيل معدات الغاز هي:

• القوة والصلابة. بناءً على طلب الشركات المصنعة ، تصل فترة استخدام المنفاخ إلى 25 عامًا ؛
• القدرة على العمل بشكل صحيح في درجات حرارة مختلفة ؛
• التعرض لأشعة الشمس المباشرة
• القدرة على تحمل الضغط العالي ؛
• إمكانية التمدد ، ومع زيادة الطول حتى 50٪ لا تقل قوة الكحل.

تشمل العيوب تكلفة المعدات ، التي تزيد بمقدار 2-3 مرات عن سعر نظائر المطاط.

تركيب توصيلات الغاز

يتم تركيب خرطوم الغاز المنفاخ وفقًا للقواعد التالية:

• من غير المقبول إخفاء الكحل في الحائط ، لأن أي تسرب لم يتم اكتشافه في أسرع وقت ممكن يمكن أن يؤدي إلى حالات الطوارئ وإلحاق الضرر بالممتلكات وموت الأشخاص ؛
• لا تقم بتثبيت خرطوم مع عدد كبير من مكامن الخلل ؛
• سيساعد دخول المكثفات على الجهاز في تقليل عمر محدد العيون.

مخطط التركيب:

1. اختيار موقع التثبيت وفقًا للتوصيات الواردة أعلاه ؛

المخطط الأمثل لتوصيل موقد الغاز

1. اغلاق امدادات الغاز للمباني. لإجراء إغلاق مؤقت ، يمكنك استخدام الصنبور المثبت في الشقة ، وفي حالة عدم وجوده ، تحتاج إلى الاتصال بشركة الإدارة ؛

صنبور فردي لاغلاق الغاز

1. تفكيك الكحل القديم (إن وجد) ؛
2. إذا لم يكن هناك إمداد وصنبور ، فقبل توصيل الجهاز على الأنبوب ، من الضروري قطع الخيط وتثبيت صنبور يسمح لك بإغلاق مصدر الغاز مباشرة في غرفة المعيشة. على سبيل المثال ، لاستكشاف أخطاء المعدات وإصلاحها ؛
3. تركيب عازل
4. يتم توصيل خرطوم مرن بالصنبور. كقاعدة عامة ، في هذه الحالة ، يتم استخدام طريقة التوصيل "الجوز" ؛

عند توصيل محدد العيون ، يتم إيلاء اهتمام خاص لتركيب حشية الختم. لن يتم إغلاق الوصلة بدون حشية بشكل كامل.

لزيادة الضيق ، يمكنك أيضًا استخدام شريط FUM أو مادة أخرى مماثلة.

1. توصيل الأنابيب بمعدات الغاز باستخدام حلقة دائرية. يجب تثبيت جميع الصواميل والتجهيزات باستخدام مفتاح ربط مفتوح الطرف دون بذل أي جهد إضافي. حتى الشد الزائد الطفيف يمكن أن يؤدي إلى تلف الختم وإزالة الضغط بسرعة ؛

توصيل السباكة بالجهاز

1. فحص. لاكتشاف التسرب ، يمكنك استخدام محلول صابون وفرشاة عادية (إسفنج). إذا ظهرت فقاعات الصابون على السطح عند وضع المحلول ، فإن الاتصال غير محكم.

كشف تسرب الصابون

كيفية توصيل موقد الغاز بنفسك ، انظر إلى الفيديو.

إذا لم يكن من الممكن تنفيذ العمل على تركيب المعدات بنفسك ، فمن المستحسن الاتصال بأخصائيي خدمة الغاز. سيكلف استبدال كحل العيون ما يقرب من 300-500 روبل.

أنواع صمامات الغاز

في المباني القديمة ، عادة ما يتم تركيب نوعين من الرافعات في الإجازة:

• البتلة.
• suberic.

يمكن رؤية الفرق بين تصميمات هذه المنتجات في الشكل.

عندما يتم تغيير الصفيحة أو فشل الصمام ، فمن الأفضل تركيب صمام كروي جديد.

هذا الجهاز أفضل بكثير ولكنه أغلى ثمناً. سيكلف تركيب صنبور إيطالي 10 دولارات. يمكنك أيضًا تركيب رافعة محلية أرخص بتكلفة 5 دولارات. هم ليسوا أسوأ من نظائرهم الأجنبية ، لكن في بعض الأحيان لديهم عيوب. لذلك ، لا تنس أن تأخذ إيصالًا معك عند الشراء حتى تتمكن من استبدال منتج معيب بمنتج جيد.

أنواع خراطيم الغاز المرنة

يقدم السوق الحالي قائمة واسعة إلى حد ما من خراطيم الغاز. بالإضافة إلى المواد ، ستحتاج أيضًا إلى اختيار الشركة المصنعة. وفي هذه الحالة من الأفضل عدم الادخار. يتم شراء الشيء مرة واحدة ولمدة طويلة. بعد توفير 500 روبل ، يمكنك لاحقًا إنفاق الكثير على الصحة والإصلاحات إذا بدأ الأنبوب في السماح بمرور الغاز. لذلك لنبدأ بالأصناف.

نسيج مطاطي

لها الكثير من المزايا التي تسمح باستخدامها في نظام الغاز:

• سهل التركيب
• مرونة جيدة
• تكلفة منخفضة؛
• نروىنر؛
• عزل كهربائي ممتاز.

عيب هذه الأجزاء المطاطية هو ضعف الصلابة. اليوم ، تنتج الصناعة خراطيم من مادة خاصة عالية المرونة. لذلك ، يمكن أن تصل مدة خدمتهم إلى 10 سنوات.

عادة لا تتجاوز تكلفة هذه الخراطيم 7 دولارات.

منفاخ معدني

يعتبره رجال الغاز المحترفون الأنسب لأنظمة الغاز. يمكن أن تزيد مدة خدمة هذه الخراطيم عن 25 عامًا. يتصل بموقد الغاز دون أي صعوبات. يمكن توصيل أنظمة المنافاخ بالمراجل والأعمدة ، وهي آمنة تمامًا.

إذا كان لديك موقد غاز في مطبخك مزود بإشعال كهربائي لتوصيل جهاز منفاخ ، يتم إنشاء وصلة عازلة خاصة بينه وبين الصنبور.

هذا النوع من الخراطيم حر في الانحناء ويمكن أن يتحمل ضغوطًا عالية تصل إلى 6 أجواء. يتحمل اختلافًا كبيرًا في درجات الحرارة يتراوح بين -50 درجة وينتهي بتسخين يصل إلى 200 درجة. العيب الرئيسي لخرطوم المنفاخ هو تكلفته. إنه أعلى بعدة مرات من توصيلات الغاز المماثلة.

تشمل مزايا أنظمة الخوار المعدنية هذه ما يلي:

• مصنوع من الفولاذ المقاوم للصدأ
• يتوافق مع GOST ؛
• يلبي جميع المتطلبات الفنية ؛
• محمية من أي تأثيرات ميكانيكية بطبقة بوليمر خاصة ؛
• قادرة على تحمل أي تأثير ميكانيكي ؛
• تتجاوز فترة الضمان 30 سنة ؛
• يتحمل جهد 1500 فولت.

الأكسجين

يمكن أيضًا توصيله بأفران الغاز ، لكن عليك مراعاة بعض النقاط المهمة جدًا:

1. يجب أن يتجاوز القطر الداخلي 16 ملم ؛
2. يجب تنظيف السطح الملامس للأكسجين جيدًا من الزيت. خلاف ذلك ، سوف يسخن الخرطوم بشكل زائد ويتلف المواد.

تشمل مزايا خراطيم الأكسجين الخصائص التالية:

• تحمل الضغط العالي. يمكن أن تصل إلى 20 الغلاف الجوي.
• تركيب سهل جدا
• تكلفة منخفضة؛
• تشكيلة غنية
• لا توصل الكهرباء.

ماذا تفعل إذا كان قطر خط أنابيب الغاز لا يتطابق مع فوهة المرجل

في بعض الأحيان قد لا يتطابق مدخل المرجل مع قطر خط أنابيب الغاز. على سبيل المثال ، أنبوب الغاز لغلاية نافيان الأرضية مصنوع تحت 1/2 ″ ، وأنبوب خط أنابيب الغاز هو 3/4 ″. هل من الممكن توصيل الجهاز باستخدام وصلة منفاخ DU-15 1/2 بدلاً من 3/4 ″؟ مثل هذا الانتقال مقبول ، لأنه محلي ولا يقدم مقاومة كبيرة.

منزل خاص حديث ، وحتى شقة في مبنى سكني ، لا يمكن تخيله بدون معدات الغاز. يمكن أن يكون موقد وغلاية تدفئة وغلاية تدفئة وأجهزة منزلية أخرى.

يتم توفير الغاز لمنزل أو شقة من خلال نظام خطوط الأنابيب ، ومنه إلى كل مستهلك عن طريق اتصال مرن. يمكن عمل أنابيب الغاز المرنة بعدة إصدارات في وقت واحد.

إنها نصيحة قيمة يجب معرفتها

قبل شراء خرطوم مرن ، من الضروري التحقق من حجم الخيط عند مخرج اللوح ، وتصنيفه وما إذا كان ينتمي إلى نوع مستقيم أو بزاوية. إذا كان المخرج من النوع المباشر (موجه نحو الحائط) ، فمن الضروري شراء كم مع مربع في النهاية.

يجب عدم طلاء خرطوم الغاز - فهذا سيسرع من تكسيره. يمكن إنشاء مظهر أكثر جاذبية من خلال لصق ورق خاص أو قماش زيتي.

كما يُمنع منعًا باتًا ربط اتصالات الغاز بإحكام بألواح الجبس المزيفة وغيرها من الهياكل - وهذا سيجعل من الصعب تنفيذ أعمال الخدمة باستخدام العناصر الفردية.

لتمويه نظام إمداد الغاز ، يتم استخدام صندوق قابل للطي ، ويمكن تفكيكه بسهولة إذا لزم الأمر. في هذه الحالة ، سيكون لجميع العناصر الهيكلية لنظام الغاز وصول مستمر.

يحظر استخدام وصلات إضافية. قد يؤدي التعقيد المستقل لهيكل الغاز ، وفقًا للوائح الفنية ، إلى غرامة أو فصل من إمدادات الغاز

إذا تم استدعاء السيد لتوصيل موقد الغاز ، فمن الضروري التحقق من صحة العمل: يجب فك المحرك الإضافي من الصنبور عند الهبوط ، ويتم توصيل الخرطوم المرن مباشرة بشكل حصري بالصنبور الموجود على الأنبوب الفرعي ، ونهايته الأخرى - فقط مع مخرج موقد الغاز.

يمكنك أيضًا استخدام محول. يحظر أي إعدادات إضافية.

تعليمات الاتصال الذاتي

الدفع مقابل خدمات عامل الغاز لأعمال التركيب ليس مرتفعًا للغاية ، لكن العديد من الحرفيين في المنزل يفضلون القيام بكل شيء بمفردهم. هذه مهنة مجدية تتطلب شراء المكونات والمعرفة النظرية.

وللاتصال ، ستحتاج إلى تحضير الأدوات التالية وشراء المواد:

• المفاتيح: غاز رقم 1 ، قابل للتعديل 22-24 ؛
• مفك براغي لربط المشبك ، إذا لزم الأمر ؛
• الأختام (خيط loctite 55 ، كتان ، FUM - شريط) ؛
• حشية ½ ؛
• كم الغاز
• صمام كروي 1/2 '؛
• محلول الفرشاة والصابون ، والذي سيكون ضروريًا للتحكم في تقدم العمل.

سيكون من المفيد أيضًا استخدام قطعة قماش وسدادة بلاستيكية. سيتم استخدام قطعة القماش كغطاء مؤقت ضد تسرب الغاز. يجب ضبط الحافة الضيقة للقابس على فتحة أنبوب الإمداد. إذا تعطل جزء محلي الصنع أثناء عملية الاستخراج ، فيمكن إزالته بسهولة باستخدام المفتاح.

الخطوة رقم 1: تفكيك الموقد القديم

يعد إغلاق الرافعة من أعلى أولوية قصوى لضمان سلامة العمل المنجز. بعد ذلك ، تحتاج إلى فك صامولة القفل الموجودة على المخرج وإزالة أداة التوصيل. إذا تم طلاء أداة التوصيل والصمولة الخاصة باللوحة القديمة مسبقًا ، فسيؤدي ذلك إلى تعقيد عملية تفكيكها بشكل كبير.

في بعض الأحيان لا يمكن تنفيذ هذا الإجراء ، فستحتاج إلى قص كحل العين بمطحنة.

يتم تفكيك موقد الغاز بعد فصله عن أنبوب موصل الغاز الرئيسي. يتم حل الصعوبات التي تواجه فك صامولة القفل على أنبوب معدني عن طريق تقليم البطانة

في عملية فك محرك الأقراص الموجود في الصنبور السفلي ، من الضروري الضغط على الصنبور نفسه بمفتاح. لن تضطر إلى إزالتها إذا لم يكن من المخطط استبدال الرافعة. عندما يتم التخطيط لتأجيل تركيب اللوحة ، يتم تثبيت قابس إضافي عند الهبوط.

الخطوة رقم 2: إجراء عملية استبدال الصنبور

هناك حالات يكون فيها الجدار قريبًا جدًا من الرافعة ولا توجد طريقة لتفكيكه. في هذه الحالة ، من الضروري ثني التثبيت وتثبيت إسفين بين الجدار وخط الأنابيب. ومع ذلك ، يتم ذلك بطريقة تجعل من الممكن الاستمرار في القيام بهذا العمل.

من الضروري تحضير قطعة من الخرق تكفي لتغطية الأنبوب بالكامل بعد تفكيك الصنبور القديم. سيكون التالي هو تمزقه دون فك كامل. وستحتاج أيضًا إلى تحضير النوع المحدد من المواد المانعة للتسرب. لا تنس تهوية الغرفة جيدًا أثناء العمل للتخلص من أبخرة الغاز.

بعد فك الصنبور ، يتم تثبيت مخرج الأنبوب بإحكام بإصبع ، ثم بقطعة قماش مبللة. تهدف الإجراءات الرئيسية إلى الحد الأقصى من خروج الغاز من الأنبوب. في هذه الحالة ، لا ينبغي إغلاق الخيط الموجود على الفرع ، حيث سيتم تغطيته بمادة مانعة للتسرب محددة.

قبل لف المادة المانعة للتسرب ، يجب تنظيف الخيط الموجود في المنحدر جيدًا. علاوة على ذلك ، يتم لفه مباشرة. تضمن هذه العملية تثبيتًا آمنًا ومحكمًا للصنبور الجديد ، والذي يتم بعد ذلك لفه بإحكام. الخطوة الأخيرة هي تثبيت المقبض الذي تمت إزالته مسبقًا على الصنبور.

بمساعدة رغوة الصابون ، يتم فحص إحكام توصيل الصنبور وأنبوب الغاز. إذا تم تنفيذ العمل بشكل صحيح ، فيمكن متابعة تركيب خرطوم الغاز.

إذا كان جهاز الغاز متصلاً بالتيار الرئيسي لأول مرة ، فسيكون من الضروري الاتصال بمدير الغاز. في وجوده ، يتم إجراء فحص تحكم لمعدات تسرب الغاز مع فتح الصمام. في حالة عدم اكتشاف موظف خدمة الغاز أي مخالفات ، يجب عليه إدخال ماركة الموقد المعمول بها في السجل.

الخطوة رقم 3: توصيل الخرطوم المرن بالموقد

باستخدام مادة مانعة للتسرب ، يتم لف الخيط الخارجي لتركيب الخرطوم حوله. بعد ذلك ، يجب تثبيته في الصنبور على الأنبوب الفرعي. يتم توصيل الخرطوم المرن بالمشعب في مرحلة التشطيب.

بعد ذلك ، تعتبر مرحلة اختبار فتح الصنبور عند النزول لتسرب الغاز إلزامية. باستخدام رغوة الصابون ، تتم معالجة نقاط الإرساء بفرشاة. في حالة حدوث رغوة عند فتح صمام الغاز ، يجب إعادة العمل.

من الضروري التحقق من الخيط الموجود على مشعب اللوحة. غالبًا ما تكون 3/8 ′. في هذه الحالة ، سوف تحتاج إلى تثبيت محول 1/2 ، مع ختم

عند تنفيذ العمل على استبدال خرطوم الغاز في منزل خاص حيث يتم استخدام الغاز المعبأ في زجاجات ، سيلزم استبدال الفوهة بقطر أصغر. إذا لم يتم ذلك ، ستطلق الشعلات الكثير من السخام ، مما يجعله يستقر على الأثاث والأواني في المطبخ.

كيفية اختيار محدد العيون

عند اختيار بطانة منفاخ لأي معدات غاز ، يجب مراعاة ما يلي:

• نوع خرطوم
• المعلمات التقنية للكحل.
• معدات الشركة المصنعة.

أصناف منفاخ بطانات

لتوصيل الغاز المستخدمة:

• خراطيم منفاخ معدني
• خراطيم معدنية مطلية بـ PVC.

أنواع خراطيم الغاز

لا توجد فروق جوهرية بين الأنواع حسب البيانات الفنية. الخراطيم ذات الحماية من البوليمر تكون أكثر إحكامًا ولها عمر خدمة أطول (حتى 30 عامًا).

اختيار المعايير الفنية

يتم اختيار أنبوب الغاز المرن وفقًا للمعايير التالية:

• درجة حرارة العمل. معظم خراطيم الغاز المنفاخ قادرة على العمل في درجات حرارة تتراوح من -55 درجة مئوية إلى + 250 درجة مئوية ؛
• الضغط داخل خط الأنابيب. الخراطيم المرنة منفاخ قادرة على تحمل الضغط الداخلي حتى 6 أجواء ، مما يسمح لك باختيار جهاز لتوصيل أي نوع من معدات الغاز ؛

وفقًا للوثائق التنظيمية الحالية في شبكات إمداد الغاز ، لا يمكن أن يزيد الضغط عن 0.03 ضغط جوي.

• طول الخرطوم
• طريقة التوصيل. يمكن تجهيز الخراطيم بأزواج من الصواميل أو الصواميل. تم تجهيز التركيب بخيط خارجي ، والجوز بخيط داخلي. كقاعدة عامة ، بمساعدة أحد التركيبات ، يتم توصيل الاتصال بمعدات الغاز ، وبمساعدة الجوز ، بأنابيب إمداد الغاز.

طرق توصيل مصدر الغاز

حجم الخيط. يتوفر الخرطوم بخيوط 15 مم (1/2 بوصة) ، 20 مم (3/4 بوصة) ، 25 مم (1 بوصة) ، 32 مم (1 1/4 بوصة). إذا كان حجم الخيط الموجود على المدخل لا يتوافق مع نفس المعلمة على الجهاز المتصل ، فسيتعين تركيب محول إضافي ، مما يساعد على تقليل مستوى ضيق نظام إمداد الغاز.

الشركات المصنعة الشعبية

لكي يستمر إمداد الغاز لفترة طويلة ، من المهم اختيار الشركة المصنعة المناسبة للمعدات التي تضمن جودة المنتجات. الأكثر شيوعًا هي: الشركة الإيطالية EMIFLEXp.a

منتجات الشركة المصنعة معتمدة من Rostest ومعتمدة من Gostekhnadzor. يمكن استخدام خراطيم الغاز لنقل الغاز الطبيعي المسال ، بشرط أن تكون درجة الحرارة في النطاق -

الشركة الإيطالية EMIFLEXp.a. منتجات الشركة المصنعة معتمدة من Rostest ومعتمدة من Gostekhnadzor. يمكن استخدام خراطيم الغاز لنقل الغاز الطبيعي المسال ، بشرط أن تكون درجة الحرارة في النطاق -

° С - + 100 درجة مئوية وضغط يصل إلى 7 أجواء ؛

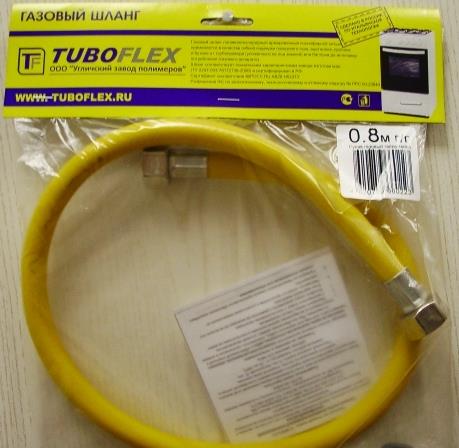

الشركة الصينية Tuboflex متخصصة أيضًا في إنتاج محدد العيون عالي الجودة ، وهو أقل تكلفة من نظرائهم الإيطاليين. الخراطيم معتمدة ؛

خرطوم من EMIFLEX

• G-BEKA (تركيا). تتميز توصيلات الغاز بتكلفتها المنخفضة وهامش أمانها الكبير والقدرة على استخدامها في أي درجة حرارة تصل إلى + 250 درجة مئوية. ضغط العمل - ما يصل إلى 6 أجواء ؛
• OSCAR-M (الصين). منتجات غير مكلفة ذات جودة مناسبة يمكن استخدامها للأغراض المنزلية.

ربط غلاية الغاز في نظام التدفئة

بعد الانتهاء من تركيب غلاية الغاز المثبتة على الحائط ووضع السخان على الحائط ، فإن الخطوة الأولى هي توصيله بنظام التدفئة. اعتمادًا على النموذج المثبت بدائرة واحدة أو دائرة مزدوجة ، هناك مخططات ربط مختلفة. سننظر في عملية التوصيل باستخدام مثال مرجل غاز ثنائي الدائرة مثبت على الحائط.

الصورة 1: مخطط الأسلاك لمرجل غاز مزدوج الدائرة مثبت على الحائط

كما تعلم ، فإن غلاية الدائرة المزدوجة ، بالإضافة إلى التدفئة ، قادرة على إنتاج الماء الساخن للاحتياجات المنزلية. من الناحية الهيكلية ، يتم تحقيق ذلك عن طريق تركيب مبادل حراري واحد أو اثنين من المبادلات الحرارية المنفصلة. لا تنتج الغلاية ذات الدائرة المزدوجة الكثير من الماء الساخن ، ولكنها كافية لنقطتي توزيع (على سبيل المثال ، صنبور مطبخ ودش).

غلاية الغاز المفصلية الحديثة مضغوطة للغاية وتحتوي بالفعل داخل نفسها على العناصر الرئيسية اللازمة لتشغيل نظام تسخين بالتدوير القسري ، مثل: مضخة الدوران ، وخزان التمدد ، ومجموعة الأمان. في أنظمة التدفئة في المنازل الريفية الخاصة الصغيرة ، يعد هذا أكثر من كافٍ ، ولكن إذا لزم الأمر ، يمكنك تثبيت خزان تمدد إضافي أو مضخة أخرى.

يوجد في الجزء السفلي من أي مرجل مزدوج الدائرة 5 فوهات. وهي متصلة بـ: خطوط الإمداد والعودة لنظام التدفئة ، وإمداد وإرجاع إمدادات الماء الساخن ، والغاز الرئيسي.عادة ما يكون مدخل الغاز مركزيًا ولونه أصفر. يمكن ترتيب جميع الخطوط الأخرى بأي ترتيب ، اعتمادًا على طراز غلاية الغاز. لذلك ، قبل البدء في الربط ، يجب توضيح الغرض من كل منها في دليل التعليمات.

الصورة 2: رسم تخطيطي لأنابيب غلاية غاز مزدوجة الدائرة مثبتة على الحائط

يتم تنفيذ أنابيب غلاية الغاز المثبتة على الحائط باستخدام أنابيب البولي بروبيلين أو المعدن. عادةً ما يكون المقطع العرضي لأنابيب التسخين أكبر من أنابيب DHW 3/4 و 1/2 بوصة ، على التوالي. يتم توصيل نظام التسخين بالغلاية من خلال المكسرات الأمريكية. يتم تثبيت الصمامات الكروية على كل خط ، وذلك لسهولة تفكيك غلاية الغاز دون تصريف المبرد ولعزل الغلاية عن نظام التدفئة ، إذا لزم الأمر. لضمان إحكام الربط ، يجب إجراء جميع الوصلات باستخدام شريط أو كتان سباكة FUM.

يجب تركيب المرشحات الخشنة في خط إرجاع التسخين وفي خط إمداد DHW. لسهولة الغسيل والتنظيف ، يتم قطعها أيضًا بصمامات الإغلاق. في كثير من الأحيان ، من أجل زيادة العمر التشغيلي للمبادل الحراري الثانوي لغلاية الدائرة المزدوجة ، يتم تثبيت مرشح دقيق مغناطيسي بالإضافة إلى تزويد DHW.

كيفية اختيار خرطوم الغاز المناسب

من الضروري شراء هذه الأجهزة فقط في المتاجر الخاصة التي لديها شهادات لكل منتج.

يجب أن يكون لضفيرة خرطوم الغاز علامة صفراء. يتم وضعها فقط على خرطوم الغاز ، ويتم وضع خط أزرق أحمر على مصدر المياه.

تتوفر جميع الخراطيم بأحجام مختلفة لتناسب مجموعة واسعة من التطبيقات. النطاق الأكثر شيوعًا هو متر واحد إلى مترين. عادة ما يكون خيط التثبيت مصنوعًا بأبعاد - 1/2 ″ - 3/4 ″.

يمكن تزويد الوجوه النهائية بصامولتين. الجوز ما يسمى ، وأحيانا الجوز مع المناسب. كان يسمى هذا الخرطوم "تركيب الجوز". يطلق على الجوز ذي الخيط الداخلي اسم الأم ، ويسمى التركيب بخيط خارجي الأب.

توصيل زجاجة غاز بالموقد كيفية توصيل زجاجة غاز بالموقد

لن يسمح الجميع لأنفسهم ببناء قصر ريفي مع جميع وسائل الراحة. يكتفي جزء من السكان بقطع أراضي صغيرة بها منازل خشبية ، حيث يأتون لقضاء عطلة نهاية الأسبوع. ليس من المنطقي سحب أنبوب غاز إلى المنزل ، وهو مكلف للغاية ، لكن توصيل أسطوانة غاز بالموقد سيكون موضع ترحيب كبير. وهي غير مكلفة ، ويمكنك أن تفعلها بنفسك.

هل تعرف ما الذي يجب القيام به لتوصيل الأسطوانة بالموقد بشكل صحيح؟ إذا لم يكن الأمر كذلك ، فبعد قراءة هذا المقال حتى النهاية ، لن يكون من الصعب عليك توصيل نفسك.

ما تحتاجه للاتصال

• موقد غاز. يجب ألا تكون قديمة جدًا. تأكد من التحقق من سلامة التوصيلات والشعلات.
• مخفض الغاز (30 ملي بار). يعتبر الخبراء علب التروس الأكثر موثوقية ذات الوصلات الملولبة والصواميل النحاسية.
• خرطوم الغاز. يجب أن يكون أطول بمقدار 1.5 متر. على سبيل المثال ، إذا كان هناك 5 أمتار من موقع تركيب الموقد إلى الأسطوانة ، فستحتاج إلى 6.5 متر ، وهذا ضروري حتى لا يتم توصيل الخرطوم في حالة مشدودة ، بحيث يمكن أن يتشقق بشكل أسرع.

• تركيبات وأطواق للتوصيلات. ستكون هناك حاجة إلى هذا إذا قررت استخدام موقد قديم ؛ مع الطرز الجديدة ، يتم توفير هذه المحولات بالفعل في المجموعة.
• يجب أن تكون الأداة مطلية بالنحاس أو مطلية بالنحاس. تنص قواعد السلامة على العمل مع توصيلات الغاز فقط باستخدام هذه المفاتيح ؛ فهي لا تعطي شرارة في حالة الأعطال العرضية.
• هناك حاجة إلى شريط الكتان أو الدخان كمواد مانعة للتسرب إضافية.
• محلول الصابون.

يجب استخدام خرطوم للتوصيل غاز خاص. عند الشراء من متجر ، اشرح ذلك للبائع.لا ينبغي بأي حال من الأحوال استخدام الخرطوم القديم الذي كان في الطابق السفلي الخاص بك ، حتى لو بدا جيدًا ، فقد يكون به تشققات داخلية وستكون العواقب وخيمة.

إجراءات العمل

سننطلق من حقيقة أن الموقد الموجود في المطبخ مثبت بالفعل. يجب وضع اسطوانة الغاز في غرفة أخرى أو على بعد 5 أمتار على الأقل من الموقد. يجب أن يكون مكان الاسطوانة نظيفًا ومجهزًا. بناء جبل خاص من الشرائح الخشبية.

اتصال لوحة

تحتاج أولاً إلى توصيل الخرطوم بالموقد. هذه وظيفة آمنة تمامًا. نقوم بلفه على خرطوم الموقد ، ونشدده بالمشابك ، وبعد أن نقوم بلف شريط الدخان على فتحة مدخل الموقد ، نلفه حتى المحطة.

اتصال الاسطوانة

تحتاج أولاً إلى تثبيت مخفض على الأسطوانة. يتم تثبيته على محول خاص مع الملف المصاحب لشريط الدخان.

يجب أن تتم عملية الاتصال بأكملها بفحص شامل لكل التفاصيل:

1. يجب ألا يكون هناك تلوث في المخفض والأسطوانة ، خاصة في مكان الوصلات الملولبة.
2. الخرطوم يستحق اهتماما خاصا. بالإضافة إلى الطول المناسب ، يجب أن يكون خاليًا من الشقوق والقيود ، ولا يجب أن يكون ملتويًا. من الأفضل أيضًا استبداله بعد تاريخ انتهاء الصلاحية.
3. يجب ألا تكون المشابك صدئة أثناء التشغيل ، فقد يؤدي ذلك إلى تمزقها. عند حدوث التآكل ، من الأفضل استبدالها على الفور أو شراء منتجات متخصصة بمعالجة مقاومة للتآكل.

تحقق بعد الاتصال

عند الانتهاء من كل العمل ، تحتاج إلى التحقق من سلامة الاتصالات

افتح صمام اسطوانة الغاز بحذر. سوف تسمع صفير مميز

هذا يعني أن علبة التروس تعمل بشكل صحيح ، وأن الغاز قد بدأ في التدفق إلى الموقد.

ثم تحتاج إلى تخفيف القليل من الصابون بالماء ، وينصح بإضافة المزيد من الصابون حتى تصبح الرغوة سميكة. باستخدام إسفنجة ناعمة ورغوة وتطبيقها على كل اتصال ، إذا ظهرت فقاعات صغيرة ، فهذا يشير إلى أن الاتصال غير موثوق به ويحتاج إلى تشديد.

إذا لم تكن هناك عيوب ، فقد فعلت كل شيء بشكل صحيح ويمكنك تشغيل الموقد والطهي.

ملحوظة!
خليط البروبان - البيوتان أثقل من الأكسجين ، ووفقًا لقوانين الفيزياء ، يمكن أن يتراكم في أماكن مغلقة غير مهواة. لذلك ، لا ينصح الخبراء بتركيب اسطوانة غاز في غرفة تحت الأرض.

سيكون كافيًا وضعه في الغرفة المجاورة.

تم توضيح قواعد السلامة الرئيسية في SNiP 42-01-2002. وإذا كنت قد قمت بهذا العمل ، فإن معرفتك ستساعد القراء على توصيل الجهاز بشكل صحيح.

إذا كنت قلقًا بشأن سلامتك وسلامة منزلك ، فاختر أسطوانة الغاز المناسبة. وهذه القصة ستساعدك في هذا.
