كيف يتم تنفيذ الخيوط على الأنابيب ، حسب نوعها

خيارات الترابط الحالية

تنقسم خيوط الأنابيب إلى خمسة أنواع ، لكن الخيارات الأكثر شيوعًا هي المخروطية والأسطوانية. غالبًا ما تواجه الأسر خيارات خيوط الأنابيب هذه. هناك طريقتان لربط أنبوب الماء:

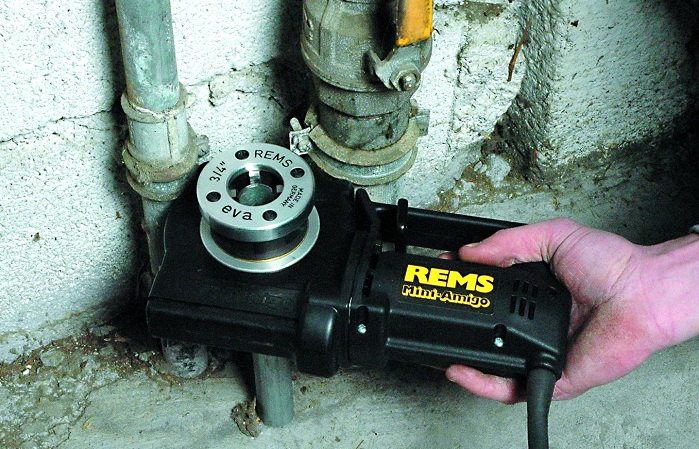

• آلي ، والذي يتضمن قطع الخيوط على أنابيب إمداد المياه باستخدام آلات وأدوات كهربائية خاصة.
• كتيب. لهذا الغرض ، يتم استخدام أدوات يدوية خاصة.

إذا احتاج الشخص ، أثناء العمل ، إلى قطع الخيوط على عدد كبير من الأنابيب ، فمن المناسب شراء أداة كهربائية خاصة ، مما يسهل العمل اليدوي.

عندما تكون الحاجة إلى الحصول على اتصال ملولب حالة واحدة ، فإن التكنولوجيا اليدوية مناسبة لهذه الأغراض. على خطوط أنابيب المياه ، وكذلك أنابيب أنظمة التدفئة ، يتم تنفيذ الخيوط باستخدام قالب.

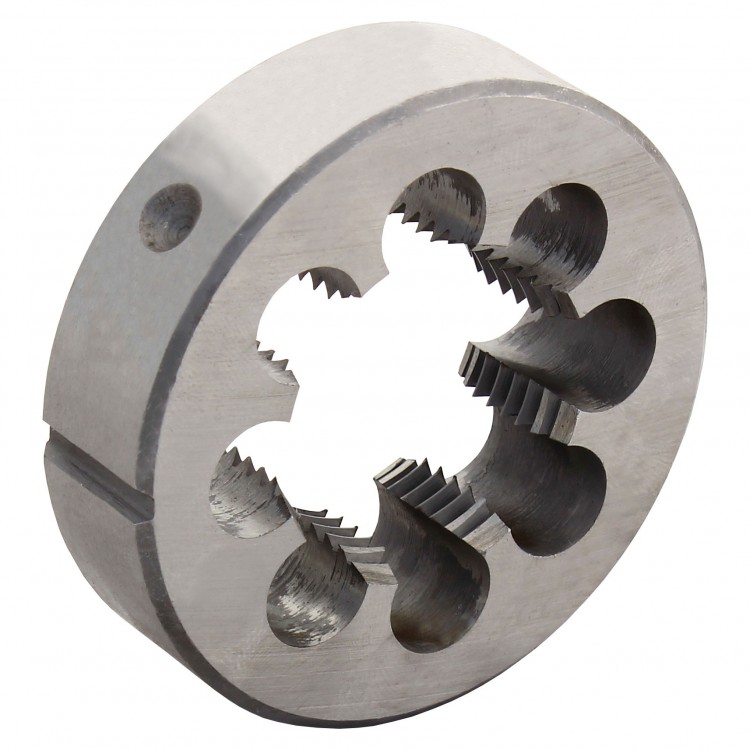

القالب عبارة عن قرص فولاذي ، وقطره الداخلي به فتحات محورية بأرقام مختلفة ، اعتمادًا على حجم المنتج. تشكل حواف هذه الثقوب قواطع ، بمساعدة الخيوط التي يتم إجراؤها. لضمان موثوقية هذه الأداة ، فهي مصنوعة من سبائك الفولاذ أو السبائك الصلبة.

يمكن أن يكون للقوالب أشكال مختلفة (دائرية أو مربعة أو سداسية أو موشورية) ، ولكن غالبًا ما يتم استخدام خيارات القرص. إنه قرص يموت الغرض منه الحصول على اتصال ملولب على أنابيب المياه. لتسهيل العمل مع القالب ، فهي مجهزة بالإضافة إلى ذلك بمقابض ، وكذلك المشابك على شكل براغي. كما أن القوالب صلبة ومقسمة ومنزلق.

القوالب المكونة من قطعة واحدة لأنابيب الخيوط لها عيب واحد مهم - وهو التآكل السريع للقواطع. هذا بسبب صلابة تصميم المنتج الخاص. تتميز القوالب المنقسمة أو المحملة بنابض بتصميم أقل صلابة ، مما يزيد بشكل كبير من عمر المنتج. نظرًا للآلية المحملة بنابض ، تتيح لك هذه الأداة الخاصة بخيوط الأنابيب تغيير قطر الوصلات الملولبة الناتجة في النطاق من 0.1 إلى 0.3 مم. يتميز جهاز من هذا النوع بمقاومة عالية لتآكل القواطع ، ولكنه غير قادر على توفير دقة عالية.

القوالب المنزلقة عبارة عن جزئين عمل مخصصين للتركيب في وحدة تركيب. يشكل القالب المزود بوحدة تثبيت خاصة أداة تسمى قالب الأنبوب. يتم إصلاح القالب في القالب باستخدام جهاز تكسير وبرغي ضبط. بمساعدة برغي الضبط ، يتم ضبط قطر الخيط.

لقد قطعت الخيوط على الأنبوب باستخدام لركا ، أو مشبك لولبي.

لقطع الخيوط على أنبوب بقطر 15 (هو أيضًا 1/2 ″ ، وهو أيضًا نصف بوصة) ، عادةً ما أستخدم أداة تثبيت في الحامل ، والتي أضعها على القطعة المعدة من الأنبوب ، على الجانب الذي له حواف ، نظرًا لطوله ، يعمل كدليل ، وهو أمر مهم للخطاف المنتظم على lerkoy. أضغط برفق على النهاية بيدي وأديرها إلى ما وراء الحواف باستخدام مفتاح ربط قابل للتعديل ، في اتجاه عقارب الساعة

ليس من الممكن دائمًا استخدام جانب التوجيه ، ويرجع ذلك إلى حقيقة أنه لسبب ما ، تم قطع الأنبوب بالقرب من الرابط في الناهض ، ثم تقوم بالدخول من جانب lerka . في هذه الحالة ، يجب أن تكون أكثر حرصًا ، واحتفظ بالمقبض عموديًا على محور الأنبوب ، وإلا فقد يتعرج الخيط ويدفع المنعطف الرابع الأنبوب من خلاله. في الواقع ، إذا تمت إزالة الشطب بالتساوي على القطر بأكمله ، فسيتم الدخول بسلاسة ، على التوالي ، والخيط بأكمله.

يمكنك أيضًا قطع الخيوط بمسمار ، ولكن عادةً ما يتم استخدام أنبوب من هذا القطر في الأسلاك ، ولا يمكن استخدام مفتاح ربط بسبب كثافته.

كل شيء لخيوط الأنابيب.

على أنبوب بقطر 20 (وهو 3/4 ″ ، وهو أيضًا ثلاثة أرباع البوصة) ، قمت بقطع الخيط بمشبك لولبي ، على الرغم من أنني فقط في حالة وجود ثلاثة أرباع الليرة في حامل lerko. لنفس الأسباب الواردة في الفقرة أعلاه.

وأنابيب بقطر 25 (1 ″ ، بوصة) وقطرها 32 (1 1/4 ″ ، بوصة وربع) ، قمت بقصها فقط بأغطية لولبية بسقاطة. هذا يرجع فقط إلى تعقيد هذا العمل. باستخدام klupps ، يتم تبسيط العملية وتسهيلها وتسريعها كثيرًا.

في الصورة ، بالإضافة إلى lerki و kluppov مع كرنك ، تخيلت أنني أستخدمها لإحكام الوصلة الملولبة ، وهي الكتان الشامل والصحي والكتان الصحي. بعد أن أقطع الخيط ، أقوم بتطبيق مادة مانعة للتسرب عليه ، محاولًا توزيعه بالتساوي على جميع المنعطفات ، وبعد ذلك أقوم بلف الكتان ، وأقول (وأعرض) هذا بالتفصيل في مقال آخر ، سأترك الرابط أدناه.

التوصيلات ليست فقط مترابطة.

في مهنتي ، لا بد لي من الجمع بين البولي بروبلين والحديد الزهر عند تركيب المجاري.
يتم تنفيذ هذا الاتصال بشكل أساسي عن طريق الكفة المطاطية الانتقالية ، والتي ، عند تلطيخها بمادة مانعة للتسرب ، يتم إدخالها في مقبس أنبوب أو تركيب من الحديد الزهر ، وبالفعل يتم إدخال تركيب أو أنبوب بولي بروبيلين ملطخ بمادة مانعة للتسرب . نتيجة لهذا ، فإن الاتصال مغلق بإحكام.

تُظهر الصورة كبلًا مختلفًا في السماكة ، ويستخدم أيضًا في تركيب المجاري ، عن طريق سد الفجوة بين المواد الموضحة أعلاه. يعد استخدام الكبل مناسبًا لأنه يمكن إذابته واختيار خيط بالسماكة المطلوبة. يكون استخدامه مناسبًا في حالة عدم تناسب حجم سوار المحول ، مثل هذه الحالات ليست متكررة ، ولكنها لا تزال تحدث.

فيديو: klupp - أداة لربط الأنبوب:

ربما تكون هذه المقالات مفيدة لك: كيفية ربط أنبوب. 10 فروق دقيقة مهمة كيفية إرجاع الخيط بإحكام (فيديو) ما مدى سهولة القص باستخدام مطحنة

إذا كان لديك أي أسئلة أو إضافات ، فاكتب في مربع التعليقات. هذا كل شيء لهذا اليوم ، النجاح في عملك ، فيما يتعلق بأندري.

هل سئمت البحث عن معلومات من الممارسين؟ اشترك (مرر لأسفل الصفحة) وستجدك المعلومات بمفردها. النقر على أيقونة الشبكة الاجتماعية هو أفضل مكافأة لعملي.

شارك مع الأصدقاء عبر الإنترنت:

2. قواعد التنصت على الخيوط الداخلية

في
أداة قطع الخيط اليدوي
يتم إدخالها في الفتحة عموديًا (بدون
انحراف). طوق هو استدارة في المطلوب
الاتجاه (للخيط الأيمن في اتجاه عقارب الساعة
السهم) ليس طوال الوقت ، ولكن بشكل دوري
قم بعمل 1-2 لفات في الاتجاه المعاكس.

في
مثل هذه الحركة الدوارة
الصنبور ، كسر قطع الرقائق ،
يصبح قصيرًا (مطحونًا) وأخف وزنًا
تتم إزالته من منطقة العمل ، والعملية
تشكيل الخيط بشكل ملحوظ
مرتاح. بعد الانتهاء من التقطيع
يتم تشغيل الأداة بالتناوب
بوابة في الاتجاه المعاكس
ثم يتم دفعها على طول الخيط النهائي
من خلال أو على طول الطريق للصم
الثقوب. من الضروري أيضًا اتباعها
القواعد التالية:

في
تشكيل الخيط في صلبة وناعمة
المعادن (الألومنيوم والنحاس و babbits و
الآخرين) ، وكذلك في الحفر العميقة
يجب أن تكون الأداة بشكل دوري
فك من الفتحة للتنظيف
أخاديد رقاقة.

في
باستخدام مجموعة من الصنابير
كل الأدوات المطلوبة
تعيين. قطع على الفور
الصنبور أو المتوسط ​​، ثم الانتهاء
بدون تمريرة خشنة لا يسرع ، ولكن
فقط يبطئ ويعيق العملية
قطع. علاوة على ذلك ، النحت
تبين أنها ذات جودة رديئة ، والأداة
قد ينكسر. جيد ومتوسط
يتم ثمل الصنابير في الفتحة يدويًا
(بدون مفتاح ربط) حتى الأداة
لن تسير على طول الخيط بشكل صحيح ، وفقط
ثم قم بتثبيت ذوي الياقات البيضاء و
استمر فى العمل.

الخامس
عملية القطع المطلوبة
اتبع بعناية الصحيح
أداة الربط بحيث لا تكون كذلك
انحراف. لهذا ، فمن الضروري من خلال
كل قطع جديدة 2-3 الخيوط
رقائق تحقق من موضع الصنبور
بالنسبة إلى المستوى العلوي للجزء
باستخدام مربع

كن حذرًا بشكل خاص
يجب أن تعمل مع الصم والصغار
الثقوب

تصميم
صنبور

صنبور

(الشكل 1) هو مادة صلبة
المسمار مع عدة
تشكيل الأخاديد المستقيمة أو الحلزونية
أداة قطع الحواف. الحزوز
توفر أيضًا وضع الرقاقة ،
رقاقة ولدت أثناء القطع
يمكن إزالتها من منطقة القطع.

صنبور
يتكون من جزأين

- العمل والساق ، في نهايته
مربع مصنوع (للصنابير اليدوية).
يشمل جزء العمل من الصنبور ما يلي:
قطع (المدخول) الجزء الذي
يوفر إزالة الجزء الرئيسي
بدل المعالجة معايرة
الجزء الذي ينفذ النهائي
معالجة الخيط أخاديد رقاقة
الريش (خيوط مفصولة
مزامير) ولب ،
تزويد الصنبور بما يكفي
لقوة المعالجة والصلابة.
يستخدم جزء الذيل من الصنبور
تثبيته في ذوي الياقات البيضاء
أنتجت العمل والخمول
الاستفادة من الحركة.

عمل
جزء من الصنبور مصنوع

من الفولاذ الكربوني
درجات U11 ، U11A ، فولاذ عالي السرعة أو
سبيكة صلبة. اختيار المواد للعمل
تعتمد الأجزاء على المادية والميكانيكية
خصائص الشغل. في
صنابير صلبة ذيل المواد
الأجزاء هي نفسها ، ولكن بالنسبة للصنابير تتكون من
قطعتان متصلتان باللحام
قسم الذيل مصنوع من
درجات الصلب الإنشائي 45 و 40 X:
عدد المزامير المصنوعة
على الصنبور يعتمد على قطره (ثلاثة
أخاديد للصنابير يصل قطرها إلى 20 مم
وأربعة - للصنابير التي يزيد قطرها عن
20 مم).

الأساسية
يتم تنفيذ عمل الخيوط
حواف القطع التي شكلتها التقاطع
الأسطح الأمامية للأخدود مع الخلف
(تم نسخها احتياطيًا ، وفقًا لـ
Archimedean spiral) الأسطح
جزء العمل. دعم
يسمح سطح قطع الأسنان
الحفاظ على ملفهم الشخصي ثابتًا بعد
النقل الذي يتم تنفيذه
مركزيا في محلات الطحن.

كيف
كقاعدة عامة ، تصنع الصنابير مباشرة
الأخاديد ، ومع ذلك ، لتحسين الظروف
القطع والحصول على دقة ونظيفة
الخيوط تستخدم الصنابير مع المسمار
الحزوز. زاوية ميل مثل هذا الأخدود
لمحور الصنبور 8 ... 15 درجة. ل
الحصول على خيوط دقيقة ونظيفة
الأسطح من خلال الثقوب في
معالجة المواد اللينة واللزجة
استخدم الصنابير الخالية من الفلوت.

أرز.
1 الحنفية:

أ
- التصميم: 1
- خيط (ملف) ؛ 2 - مربع 3 - الذيل
4 - أخدود 5 - قلم القطع ؛
ب
- المعلمات الهندسية: 1
- السطح الأمامي 2 - تقطيع
حافة؛ 3 - السطح المدعوم
4 - السطح الخلفي 5 - قلم القطع ؛
α هي الزاوية الخلفية ؛ β هي زاوية القطع.
δ
- زاوية تفتق

γ هي زاوية أشعل النار.
في من
الفلوت الحلزوني: 1
- أخدود؛ ز - قطع خيط أعمى ؛
ω هي زاوية ميل الأخدود الحلزوني.

قواعد للعمل مع الصنابير

عند قطع الخيوط في الثقوب العميقة ، في المعادن اللينة والمطيلة (النحاس والألمنيوم والبرونز ، إلخ) ، يجب فك الصنبور دوريًا من الفتحة وتنظيف الأخاديد من الرقائق ؛ تحتاج إلى قطع الخيط بمجموعة كاملة من الصنابير - خشنة ومتوسطة ودقيقة. يتم إدخال الصنابير الوسطى والنهائية في الفتحة بدون مفتاح ربط ، وفقط بعد أن يمر الصنبور بشكل صحيح على طول الخيط ، يتم وضع مفتاح الربط على الرأس ويستمر الخيط ؛
في عملية القطع ، من الضروري أن نراقب بعناية بمساعدة مربع عدم وجود انحراف في الصنبور ؛ يجب تشحيم مكان قطع الخيط بالزيت.

قطع الخيط الخارجي بالقالب

لقطع الخيوط الخارجية ، ستكون الأدوات والمواد التالية مطلوبة: قالب أو قالب أنبوب ، حامل قالب ، ملف ، ملزمة ، فرجار ، زيت آلة.

الأكثر انتشارًا هي القوالب المستديرة (الكراث). هم إما صلبة أو منقسمة. أقطار القوالب المستديرة الصلبة موحدة. يتيح لك ذلك اختيار الخيار المناسب من بين مجموعة كبيرة من الأحجام ، على سبيل المثال ، M10 ، M12 ، M14 ، M16.

تتمثل إحدى ميزات القوالب المنقسمة في القدرة على ضبط قطر الخيط الذي يتم قطعه في حدود 0.1 ... 0.25 مم. ومع ذلك ، فقد قللوا من الصلابة ، مما يؤثر على دقة المظهر الجانبي الناتج.

إجراءات التشغيل

يتم تثبيت القالب في حامل قوالب بحجم مناسب. بعد ذلك ، يتم تثبيته بمسامير. في حالة خيوط الأنابيب الخارجية ، غالبًا ما يتم استخدام حوامل قوالب السقاطة. إنها توفر راحة العمل في الأماكن التي يصعب الوصول إليها ، على سبيل المثال ، عند الحائط.

يتم اختيار سمك القضيب 0.1 ... 0.25 مم أقل من قطر الخيط الخارجي. على سبيل المثال ، بالنسبة إلى M6 بخطوة كبيرة ، يكون هذا 5.80 ... 5.90 مم ؛ M8 - 7.80 ... 7.90 مم ؛ M10 - 9.75 ... 9.85 ملم. يتم أخذ القياسات باستخدام الفرجار. يتم عرض أقطار قضبان لقطع الخيوط المترية من فئة الدقة المتوسطة 6g في الجدول.

القطر الاسمي خيوط ، مم	الخطوة ، ص	قطر القضيب ، مم
اسمى، صورى شكلى، بالاسم فقط	الحد الأدنى

لضمان إدخال أفضل للقالب ، يتم قطع شطب في نهاية القضيب. يجب أن يكون عرضه 1 - 1.5 مم لـ M6 ... M18. يتم تشحيم قطعة العمل بزيت الماكينة ، مما يسهل العمل اللاحق ويسمح لك بالحصول على سطح أفضل.

يتم تطبيق القالب على نهاية القضيب بحيث يكون مستواه متعامدًا على محور المسمار الذي يتم قطعه. بعد ذلك ، بضغط خفيف ، قم بتدوير حامل القالب في اتجاه عقارب الساعة (إذا تم ترك الخيط ، ثم عكس اتجاه عقارب الساعة). عندما يقطع القالب في القضيب لواحد أو خيطين ، يجب إعادته نصف لفة لإزالة أفضل للرقائق. بعد ذلك ، يتم إجراء 1-2 لفات مرة أخرى على طول الخيط و 0.5 في الاتجاه المعاكس. وفقًا لهذا المخطط ، يتم قطع البرغي إلى الطول المطلوب.

يتم فحص قطر الخيط الخارجي باستخدام مقياس صامولة أو حلقة. إذا لزم الأمر ، يتم التحكم في الخطوة بواسطة مقياس الخيط.

خيوط - معلومات عامة

ما هو النحت؟ هذا خط ملتوي بواسطة برغي ، والذي يبدو وكأنه نتوء له شكل مختلف على السطح الأسطواني للجسم. لديها خطوة ، يمكن أن تكون مختلفة ويتم تعريفها على أنها الفجوة بين الرؤوس المجاورة. يتم فصل النتوءات بواسطة انخفاض. الخيوط لأغراض مختلفة لها شكل نتوء خاص بها.

للحصول على خيط ، يجب قطعه ، أي باستخدام أداة ، حدد أخدودًا في المعدن على طول مسار المسمار. للقيام بذلك ، هناك أداة خاصة - يدوية وأخرى مثبتة في آلة كهربائية (مخرطة). القاسم المشترك بينهم هو أن القواطع مصنوعة من الفولاذ القوي الخاص ، مما يجعل من السهل إزالة الرقائق من قطعة العمل الفولاذية.

للحصول على جودة الخيط المختلفة ، يتم استخدام درجات مختلفة من المعدن. ومن هنا التقسيم إلى تحديد ، تحديد ، تشغيل ، خاص. يتم قطع الأجزاء في الإنتاج بواسطة الخراطين المؤهلين. لا ينبغي أن يحتوي السطح الحلزوني عالي الجودة على رقائق وجرجر وخشونة.

استنتاج

عند القيام بأعمال الخيوط ، يجب اتباع قواعد السلامة

في الوقت نفسه ، من المهم جدًا العمل في القفازات والنظارات الواقية لتجنب تلف أنسجة الجلد بسبب نشارة المعدن الحادة.

قطع
الخيط الداخلي الصنبور يبدأ ب
اختيار الأداة المطلوبة.
بعد
الخطوة الأولى هي الحفر
الثقوب. في الأساس ، هذه المرحلة
أهم شيء ، لأنك إذا أخطأت
مع اختيار القطر ، ثم إما أن يكون الترباس
تتدلى ، أو عند قص الخيوط
الزائد سوف يكسر الصنبور. انه أفضل
يتم تحديد القطر الإجمالي للثقوب بواسطة
الجداول ، ولكن يمكنك أيضا جعل الخام
التقدير: طرح خطوة الخيط من قطر الخيط
يمكنك الحصول على تقدير
قطر الثقب المطلوب.

على سبيل المثال،
إذا كان القطر الخارجي للخيط 18 مم ، والخطوة
1 مم ، تحتاج إلى حفر حفرة
في 17 ملم. يجب أن يكون الحفر بدقة
عمودي على سطح الجزء
(بسبب الانحرافات ، الزواج ممكن عندما
قطع). في الحفرة المحفورة
من المستحسن عمل شطب صغير. في
يجب أن يكون عمق الثقوب العمياء
أكثر من طول الجزء المقطوع ،
بحيث تمتد أداة القطع إلى أبعد من ذلك
طول الخيط المطلوب. إذا
لم يتم توفير هذا الهامش ، ثم الخيط
سيكون غير مكتمل.

التفاصيل
مع إصلاح ثقب الحفر
في نائب. الصنبور ثابت في الياقة (متى
عدم استخدام مفتاح ربط قابل للتعديل)
أو آلة تشاك. على جودة الخيط ،
سرعة القطع وعمر الأداة
أداة تأثير كبير
يقوم بالاختيار الصحيح
سائل القطع (المبرد).
لكي لا تفسد الأداة بل الخيط
الحصول على نظيفة مع الحق
الملف الشخصي ، يجب عليك تطبيق ما يلي
المبرد:

مستحلب مخفف (جزء واحد
مستحلب ممزوج بـ 160 جزءًا من الماء) ؛

ل
أجزاء النحاس والصلب
استخدم زيت بذر الكتان

ل
منتجات
الألومنيوم

- الكيروسين

ل
أجزاء من النحاس الأحمر - يمكنك زيت التربنتين ؛

الخامس
قطع منتجات الحديد الزهر والبرونز
يجب أن تجف.

ممنوع
استخدام المعادن والآلة
الزيوت - تساهم بشكل كبير
زيادة في المقاومة التي
يتم التغلب على الأداة في هذه العملية
العمل له تأثير سلبي
على خشونة الخيط ويؤدي إلى
ارتداء الصنبور السريع.
