جهاز Navien Delux Coaxial

كلمة متحد المحور في اسم المرجل تعني استخدام المداخن المحورية (الأنابيب في الأنبوب). يعتبر هذا النظام مناسبًا حيث يتم استخدام أنبوب واحد فقط لتزويد غرفة الاحتراق وغازات العادم بالهواء ، والتي يمكن إخراجها من الغرفة إلى الشارع بأقصر طريقة ممكنة. بشكل عام ، لا تختلف الغلاية اختلافًا جوهريًا عن منتجات العلامات التجارية الأخرى. يمكنك ملاحظة الموقع المناسب لخزان التمدد والموقع غير القياسي للمروحة - يقع أسفل الموقد.

يشار إلى أن غلايات نافيان لا تحتوي على لوحة تحكم مدمجة. يتم إجراء جميع عمليات الضبط باستخدام لوحة تحكم منفصلة. أيضًا ، تم تجهيز جهاز التحكم عن بعد بجهاز استشعار درجة الحرارة ويعرض معلومات مختلفة حول حالة تشغيل الجهاز وسيبلغ عن عطل برمز خطأ. ميزة Navien هي أيضًا وجود مستشعر ضغط الهواء ، والذي لا يؤدي وظيفة فحص الدفع فحسب ، بل يرسل أيضًا البيانات إلى وحدة التحكم للتحكم في الجزء وتحديد وجود الدفع العكسي. إذا كان هناك ضغط زائد في المدخنة ، على سبيل المثال بسبب هبوب الرياح ، فسيتم قطع إمداد الغاز عن الموقد وسيتوقف المرجل.

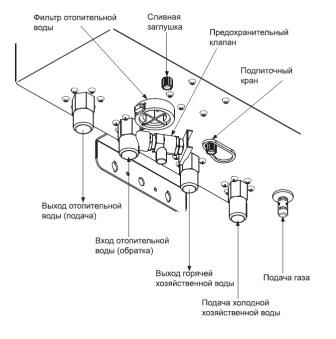

يوجد في الجزء السفلي من الغلاية مداخل ومخارج لدوائر التدفئة والماء الساخن ، وصمام الماكياج ، وقابس تصريف ، وفلتر تنظيف وصمام تنفيس الضغط الزائد.

خطأ مرجل Navien 10

يرتبط هذا الخطأ بنظام عادم الدخان في غلاية الغاز. يجب إزالة منتجات الاحتراق ؛ لهذا الغرض ، يتم توفير مروحة في الغلايات. للتحكم في تشغيل المروحة وتحديد وجود تيار مقبول لتشغيل المرجل ، يتم استخدام مرحل تفاضلي متصل بالتوربين بواسطة أنبوبين بلاستيكيين. عندما تعمل المروحة ، يتم إنشاء فراغ ، ويغلق المرحل ، وتعمل الغلاية بشكل طبيعي.

الأسباب أخطاء 10 قد تكون مدخنة مسدودة أو تيار هواء خلفي أو اتصال غير صحيح لمستشعر التحكم في ضغط الهواء بالمروحة. بالنسبة للحالة الأخيرة ، من الضروري التحقق من توصيل الأنبوب الأصفر بأسفل المروحة ، والأنبوب الشفاف في الأعلى ، والأنابيب نفسها غير تالفة أو مشوهة أو مكثفة من الداخل.

يمكن أن تحدث المقاومة المتزايدة في المدخنة بسبب هبوب الرياح المباشرة أو انسداد المدخنة (عش الطيور أو خيوط العنكبوت ، الصقيع في الشتاء). هذا صحيح ، المكان الذي يجب أن تأخذ فيه المدخنة في الاعتبار اتجاه رياح منطقة معينة في مرحلة التصميم ولا ينبغي توجيه المدخنة إلى الجانب المواجه للريح من المنزل.

توقفنا عند أكثر حالات الفشل شيوعًا في تشغيل غلايات Navien ، ولكن في الواقع هناك رموز خطأ أكثر بكثير. طرق التحقق واستكشاف الأخطاء وإصلاحها هي موضوع مقالة منفصلة. للراحة ، يوجد هنا جدول ملخص للرموز مع وصف موجز:

رقم العطل	وصف موجز للمشكلة
02	انخفاض ضغط الماء في نظام التدفئة أو انهيار مستشعر التدفق
03	لا توجد إشارة من قطب التأين
04	إشارة غير صحيحة من حساس اللهب أو ماس كهربائى. تأكد من أن قطب التأين ليس ملامسًا للغلاية أو جسم الموقد ، وقم بتشخيص لوحة التحكم.
05	تلف جهاز استشعار درجة حرارة التدفئة. قم بقياس المقاومة الكهربائية لجهاز الاستشعار والامتثال لجدول درجة الحرارة ، وتأكد من أن الاتصال بين المستشعر ولوحة التحكم موثوق به.
06	ماس كهربائى لدائرة استشعار درجة حرارة ماء التسخين. رنين أو استبدل المستشعر.
07	تلف جهاز استشعار درجة حرارة الماء الساخن. تحقق من اعتماد المقاومة على درجة الحرارة على المستشعر ، وتأكد من توصيل المستشعر بوحدة التحكم.
08	ماس كهربائى لمستشعر درجة حرارة الماء الساخن.رنين أو استبدل المستشعر.
09	فشل المروحة. قم بقياس مقاومة لف المروحة (القيمة المرجعية حوالي 23 أوم). تأكد من وجود جهد 220 فولت في أطراف المروحة. قد يكون هناك عطل في دائرة لوحة التحكم (يلزم تشخيص لوحة Navien)
10	عطل في نظام إزالة منتجات الاحتراق
13	ماس كهربائى لمستشعر تدفق ثاني أكسيد الكربون. التصاق المستشعر أو عطل في وحدة التحكم.
15	خطأ داخلي في لوحة التحكم (التشخيص والإصلاح مطلوب)
16	ارتفاع درجة حرارة الغلاية. إشارة من ترموستات الطوارئ. قد تكون أسباب ارتفاع درجة الحرارة هي الدوران غير الكافي لسائل التبريد (انظر الخطأ 02) ، أو انسداد المبادل الحراري أو حدوث خلل في منظم الحرارة نفسه. تحدث العملية عند 98 درجة ، يغلق الحادث عندما يبرد إلى 83 درجة.
27	فتح أو ماس كهربائى في دائرة استشعار ضغط الهواء

الاختلافات بين Navien Ace و Navien Delux

Navien Delux هو نموذج معدّل حل محل Navien Ace. Navien Delux Coaxial عبارة عن سلسلة من الغلايات ذات مبادلين حراريين بقوة 10 إلى 30 كيلو وات مع غرفة احتراق مغلقة واستخراج دخان قسري باستخدام توربين. تلاحظ الشركة المصنعة الميزات التالية لـ Navien Delux:

• نظام حماية الصقيع. على عكس الغلايات من الشركات المصنعة الأخرى ، بالإضافة إلى تشغيل الموقد تلقائيًا عندما تنخفض درجة الحرارة إلى أقل من 6 درجات ، في درجات حرارة أقل من 10 درجات ، يضمن المرجل الحركة المستمرة لسائل التبريد عن طريق تنشيط مضخة الدورة الدموية.

• مروحة متغيرة السرعة. في غلايات Navien Delux ، يتم تثبيت التوربينات بسرعة دوران قابلة للتعديل للشفرات ، اعتمادًا على قراءات مستشعر ضغط الهواء الخاص. وبالتالي ، يتم ضمان النسبة المثلى لخليط الهواء والغاز وزيادة إنتاجية المرجل.

• المبادل الحراري مصنوع من الفولاذ المقاوم للصدأ. نظرًا لاستخدام مروحة متغيرة السرعة وزيادة كفاءة الاحتراق ، أصبح من الممكن استبدال المبادل الحراري النحاسي بمبادل حراري من الفولاذ المقاوم للصدأ ، والذي يتمتع بعمر خدمة أطول بشكل ملحوظ.

• ويلاحظ أيضًا حماية الغلايات من تأثير تقلبات جهد التيار الكهربائي بواسطة شريحة واقية خاصة والقدرة على العمل عند ضغط منخفض (يصل إلى 4 ملي بار) للغاز الرئيسي والمياه. بمعنى آخر ، حاولت الشركة المصنعة صنع منتج يتكيف إلى أقصى حد مع أسوأ ظروف التشغيل.

خطأ مرجل Navien 03

في غلايات الغاز ، يتم فحص وجود اللهب على الموقد بواسطة مستشعر خاص - قطب تأين. منطق الوحدة هو التحقق باستمرار من وجود لهب بعد فتح صمام الغاز. يمكن تقسيم أعراض ظهور الخطأ 03 على غلايات نافيان إلى مجموعتين:

• محاولات الاشتعال الفاشلة (اللهب لا يظهر)

• يحدث الاشتعال ، لكن اللهب ينطفئ

في حالة عدم حدوث اشتعال ، تحتاج إلى التحقق من:

• ضغط الغاز عند مدخل ومخرج صمام الغاز (لا يمكن تنفيذه إلا من قبل متخصص مؤهل باستخدام معدات خاصة - مقياس الضغط التفاضلي)

• حالة أقطاب الإشعال (فجوة الامتثال لمعيار الشركة المصنعة ، تلوث الأقطاب الكهربائية). معيار المسافة بين الأقطاب الكهربائية هو 3.5-4.5 ملم.

• سلامة عزل سلك طاقة القطب الكهربائي (بصريًا ، يمكنك التأكد من حدوث انهيار شرارة على وجه التحديد على جسم الموقد الغازي ، وليس في أي مكان آخر)

• الإعداد الصحيح لطاقة المرجل على مفتاح DIP (صالح في حالة وجود مشكلة أثناء بدء التشغيل الأول للغلاية أو بعد استبدال اللوحة الإلكترونية)

• وجود الجهد على محول الإشعال

خطأ 03 سيظهر أيضًا في غلاية Navien في حالة الاحتراق غير المستقر (لهب متقطع) أو إذا لم تتمكن وحدة التحكم من تحديد وجود اللهب.في هذه الحالة ، من الضروري التأكد من أن توصيل قطب التأين بلوحة التحكم موثوق به ، والتحقق من تأريض الغلاية وعدم وجود تلوث على القطب. يمكن أن يكون سبب عدم استقرار الاحتراق هو زيادة سرعة المروحة ، لذلك تحتاج إلى التأكد من توصيل الخرطوم الأصفر من التوربين إلى مستشعر APS بإحكام وعدم تلفه.

إذا لم يكن من الممكن أثناء عمليات الفحص تطبيع تشغيل المرجل ، فمن المحتمل أن لوحة المرجل ستحتاج إلى التشخيص أو الإصلاح أو الاستبدال. نوصي بمشاهدة مقطع فيديو يقلد فيه أحد المستخدمين الخطأ 03 في مرجل Navien:

مبدأ تشغيل مرجل نافيان

مبادئ تشغيل غلايات الغاز الحديثة هي نفسها تقريبًا لجميع الشركات المصنعة ، والاختلافات هي فقط في تكوين المعدات والترتيب الداخلي للمشغلات. يظهر مخطط حركة الماء في الغلاية في الأشكال. تعمل غلاية Navien إما للحفاظ على درجة الحرارة المطلوبة في CO ، عندما يتم ضخ الماء الساخن من المبادل الحراري الأول بواسطة مضخة الدوران في دائرة كبيرة ، أو في وضع تحضير DHW. يعد وضع DHW أولوية ، مما يعني أنه إذا كان من الضروري تسخين الماء ، يقوم صمام خاص ثلاثي الاتجاهات بتحويل الدوران إلى مبادل حراري لوحة DHW ، بينما يتم حظر تدفق المبرد عبر دائرة التسخين. تأتي إشارة تبديل الغلاية إلى وضع إعداد DHW من مستشعر التدفق الموجود في الوحدة الهيدروليكية مع صنبور المكياج.
