طرق الغسيل
حتى الآن ، من المعتاد التمييز بين أربع طرق تكنولوجية لتنظيف نظام التدفئة.
تدفق كيميائي. تتيح لك طريقة التنظيف هذه إزالة 100٪ من ملوثات النظام بأقل جهد. ومع ذلك ، فإن طريقة التنظيف هذه مناسبة فقط لأنابيب التسخين المعدنية.
لإجراء التنظيف الكيميائي بنفسك ، يجب أن يكون لديك الأدوات والمواد التالية في متناول اليد:
- محلول الغسيل ، والذي قد يحتوي على أحماض معدنية أو عضوية ، وكذلك جميع أنواع المذيبات والقلويات ؛
- حاوية لتصريف السائل
- مضخة؛
- خراطيم.
يتم تنفيذ الإجراء على النحو التالي:
- يتم تصريف المياه من نظام التدفئة ؛
- يسكب المحلول الحمضي
- يتم توصيل مضخة خاصة بالنظام الذي يضخ سائل التنظيف في جميع أنحاء دائرة التسخين لعدة ساعات ؛
- يتم تصريف سائل النفايات ويتم ضخ المياه النظيفة.
نقطة مهمة: المحلول الحمضي المستخدم ممنوع منعا باتا التصريف في المجاري. إذا لم يكن من الممكن التخلص منه بنفسك ، فيمكنك شراء وسائل تحييد خاصة.
الغسيل الهيدروديناميكي. يتم تنفيذ طريقة تنظيف نظام التدفئة باستخدام معدات خاصة ، والتي تشمل خراطيم رفيعة وفوهات خاصة.
مبدأ التنظيف بهذه الطريقة هو أن الماء يتم توفيره تحت الضغط لفوهة تولد نفاثات رقيقة من الماء. بمساعدة هذه النفاثات ، يتم إزالة جميع الشحوم والصدأ والقشور من منطقة العمل.
وتجدر الإشارة إلى أنه على الرغم من أن طريقة شطف الأنابيب هذه فعالة جدًا ، نظرًا لارتفاع تكلفتها ، إلا أنها تستخدم القليل جدًا.
التنظيف بالهواء المضغوط لنظام التدفئة. للقيام بهذا النوع من التنظيف بيديك ، سوف تحتاج إلى:
- ضاغط؛
- أنبوب مخرج؛
- خرطوم.
- طوق؛
- صمام الكرة؛
- حاوية الصرف.
يتكون ترتيب العمل من الخطوات التالية:
- يتم تصريف المياه من النظام ؛
- أنبوب فرعي متصل بـ "العودة" ؛
- يتم توصيل الضاغط بالمخرج ، ونقوم بضخ الضغط إلى ما يقرب من 5 أجواء. يؤدي الضغط القوي في الأنابيب إلى حقيقة أن جميع أنواع التلوث تنفصل عن الجدران.
- نقوم بسد أنبوب المخرج وفصل الضاغط وربط الخرطوم ؛
- نفتح الصمام ونتيجة لذلك تخرج جميع الملوثات تحت الضغط.
وتجدر الإشارة إلى أنه من أجل تنظيف أفضل ، يمكن تكرار إجراء pneumohydropulse عدة مرات.
وفي الختام ، أود أن أشير إلى أنه بعد دراسة توصياتنا ، يمكنك بثقة أكبر في تنظيف نظام التدفئة بيديك.
شاهد الفيديو ، الذي يشرح بشكل عام الحاجة إلى تنظيف نظام التدفئة وميزات العمل ذي الصلة:
أنواع فتحات التهوية
صمامات إزالة انحشار الهواء أوتوماتيكية ويدوية. تنتمي رافعات Mayevsky إلى النوع الثاني من فتحات التهوية. لا يتم استخدامها فقط لإزالة الهواء ، ولكن أيضًا لبدء تشغيله من أجل تصريف المبرد من النظام.

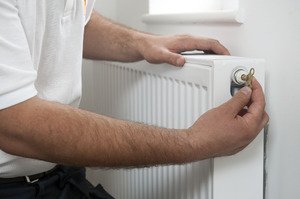

رافعة Mayevsky
هذا الجهاز مصنوع من النحاس الأصفر ، وله تصميم بسيط ولكنه موثوق. الأجزاء الرئيسية لرافعة Mayevsky هي الجسم والمسمار. توجد جميع أجزاء الصمام بإحكام قدر الإمكان مع بعضها البعض ، بحيث لا يتمكن المبرد من الهروب. افتح الصنبور بمفتاح خاص أو مفك براغي أو يد.
قبل إزالة الهواء من نظام التدفئة ، من الضروري تحضير حاوية لسائل التبريد والأدوات. إرشادات خطوة بخطوة لإزالة احتقان الهواء باستخدام رافعة Mayevsky:
- إذا تم تشغيل نظام التسخين عن طريق مضخة دورانية ، فيجب إيقاف تشغيله في وقت تفريغ الهواء.
- باستخدام مفتاح أو مفك براغي أو يد ، يتم تشغيل الصمام مرة واحدة في عكس اتجاه عقارب الساعة. على الفور ، سيتم سماع هسهسة من الهواء يخرج من المبرد.
- بمجرد أن يبدأ المبرد في التدفق ، فهذا يعني أنه تمت إزالة قابس الهواء ، ويتم إغلاق صنبور Mayevsky للخلف.
فتحة تهوية أوتوماتيكية
يقوم هذا الجهاز بإزالة الهواء بشكل مستقل من نظام التدفئة. مثبتة إما رأسيًا أو أفقيًا. يتكون من جسم نحاسي ، عوامة ، صمام عادم وذراع مفصلية. لمنع تدفق المبرد من خلاله ، تم تجهيز فتحة التهوية بغطاء واقي.
مبدأ التشغيل كما يلي: إذا لم يكن هناك هواء في الغرفة ، فسيتم إغلاق صمام العادم. عندما يدخل الطفو ينخفض. بمجرد امتلاء الحجرة بالكامل ، يفتح صمام المخرج ويطرد الهواء إلى الخارج. ثم يغلق العوامة صمام المخرج مرة أخرى.

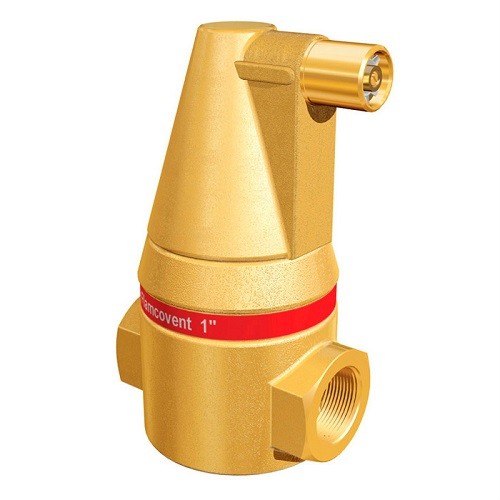

فاصل الهواء
يتكون هذا الجهاز من علبة معدنية وفتحة تهوية وصنبور تصريف وأنبوب بشبكة. على عكس فتحات التهوية التقليدية ، يقوم الفاصل نفسه بإخراج الهواء من الماء. بالمرور عبر الشبكة ، يدور سائل التبريد ، بسبب تشكل فقاعات الهواء. ونتيجة لذلك ، ترتفع وتنبعث الغازات من فتحة التهوية. بالإضافة إلى الهواء ، يقوم الفاصل بفصل الرمال والصدأ والشوائب الأخرى. تتم إزالة الحمأة من خلال محبس تصريف موجود في الخارج في الجزء السفلي من الغلاف.
ما هو الفرق بين التدفئة العرض والعودة
تم اختراع التدفئة للتأكد من أن المباني كانت دافئة ، وكان هناك تدفئة موحدة للغرفة. في الوقت نفسه ، يجب أن يكون التصميم الذي يوفر الحرارة سهل التشغيل والإصلاح. نظام التدفئة عبارة عن مجموعة من الأجزاء والمعدات المستخدمة لتدفئة الغرفة. تتكون من:
- مصدر يولد حرارة.
- خطوط الأنابيب (توريد وعودة).
- عناصر التسخين.
يتم توزيع الحرارة من نقطة البداية في إنشائها إلى كتلة التسخين بمساعدة المبرد. يمكن أن يكون: ماء ، هواء ، بخار ، مضاد للتجمد ، إلخ. المبردات السائلة الأكثر استخدامًا ، أي أنظمة المياه. إنها عملية ، نظرًا لاستخدام أنواع مختلفة من الوقود لتوليد الحرارة ، فهي أيضًا قادرة على حل مشكلة تدفئة المباني المختلفة ، نظرًا لوجود العديد من مخططات التدفئة التي تختلف في الخصائص والتكلفة. لديهم أيضًا مستوى عالٍ من السلامة التشغيلية والإنتاجية والاستخدام الأمثل لجميع المعدات ككل. ولكن بغض النظر عن مدى تعقيد أنظمة التدفئة ، فإنهم متحدون بنفس مبدأ التشغيل.
باختصار حول الإرجاع والتزويد في نظام التدفئة
يقوم نظام تسخين المياه ، الذي يستخدم الإمداد من الغلاية ، بتزويد البطاريات بالسائل المبرد الساخن الموجود داخل المبنى. هذا يجعل من الممكن توزيع الحرارة في جميع أنحاء المنزل. ثم المبرد ، أي الماء أو التجمد ، بعد المرور عبر جميع المشعات المتاحة ، يفقد درجة حرارته ويعاد إعادته للتدفئة. أبسط هيكل تسخين هو سخان ، سطرين ، خزان تمدد ومجموعة من المشعات. تسمى القناة التي ينتقل من خلالها الماء الساخن من المدفأة إلى البطاريات بالإمداد. والقناة ، التي تقع في أسفل المشعات ، حيث يفقد الماء درجة حرارته الأصلية ، تعود إلى الوراء ، وستسمى العودة. منذ أن تمدد الماء عند تسخينه ، يوفر النظام خزانًا خاصًا. يحل مشكلتين: إمداد المياه لإشباع النظام ؛ يقبل الماء الزائد الذي يتم الحصول عليه أثناء التمدد. يتم توجيه الماء ، كحامل حراري ، من المرجل إلى المشعات والعكس. يتم توفير تدفقه بواسطة مضخة ، أو الدورة الدموية الطبيعية.
الإمداد والعودة موجودان في نظام تدفئة أنبوبي واحد أو نظامين. ولكن في البداية ، لا يوجد تقسيم واضح إلى أنابيب الإمداد والعودة ، ويتم تقسيم خط الأنابيب بالكامل بشكل مشروط إلى نصفين.العمود الذي يترك المرجل يسمى العرض ، والعمود الذي يترك المبرد الأخير يسمى العودة. في خط أحادي الأنابيب ، يتدفق الماء الساخن من المرجل بالتتابع من بطارية إلى أخرى ، مما يفقد درجة حرارته. لذلك ، في النهاية ، ستكون البطاريات نفسها باردة. هذا هو العيب الرئيسي وربما الوحيد لمثل هذا النظام.
لكن خيار الأنبوب الواحد سيكسب المزيد من الإيجابيات: يلزم خفض تكاليف شراء المواد مقارنةً بالأنبوبين ؛ المخطط أكثر جاذبية. يسهل إخفاء الأنبوب ، ومن الممكن أيضًا وضع الأنابيب تحت المداخل. يعتبر الأنبوبان أكثر كفاءة - يتم تثبيت قطبين (إمداد وعودة) بالتوازي في النظام.
يعتبر الخبراء أن مثل هذا النظام هو الأكثر مثالية. بعد كل شيء ، يتقلب عملها في إمداد الماء الساخن من خلال أنبوب واحد ، ويتم تحويل الماء المبرد في الاتجاه المعاكس من خلال أنبوب آخر. يتم توصيل المشعات في هذه الحالة بالتوازي ، مما يضمن توحيد تسخينها. أي واحد يحدد النهج يجب أن يكون فرديًا ، مع مراعاة العديد من المعلمات المختلفة.
فقط بعض النصائح العامة التي يجب اتباعها:
- يجب ملء الخط بالكامل بالماء ، والهواء يمثل عائقًا ، وإذا كانت الأنابيب جيدة التهوية ، فإن جودة التدفئة رديئة.
- يجب الحفاظ على معدل دوران عالي بما فيه الكفاية للسوائل.
- يجب أن يكون الفرق بين درجات حرارة الإمداد والعودة حوالي 30 درجة.
ما هو الفرق بين التدفئة العرض والعودة
وهكذا ، باختصار ، ما هو الفرق بين العرض والعائد في التدفئة:
- التغذية - المبرد الذي يمر عبر قنوات المياه من مصدر الحرارة. يمكن أن يكون هذا غلاية فردية أو تدفئة مركزية للمنزل.
- العائد هو الماء الذي ، بعد أن يمر عبر جميع المشعات ، يعود إلى مصدر الحرارة. لذلك ، عند مدخلات النظام - العرض ، عند الإخراج - العائد.
- كما أنه يختلف في درجة الحرارة. العرض أكثر سخونة من العائد.
- طريقة التثبيت. إن القناة التي يتم توصيلها بأعلى البطارية هي الإمداد ؛ الذي يتصل بالجزء السفلي هو خط العودة.
إجراءات للوقاية
في حالة العمل ، راقب مستوى تسخين المحرك. إذا بدت مرتفعة جدًا بالنسبة لك ، فمن الأفضل إزالة المضخة والاتصال بنقطة البيع لطلب استبدال الوحدة. يمكن فعل الشيء نفسه في حالة وجود تباين بين قوة الضغط
أيضًا ، لحماية معدات الضخ من الفشل المفاجئ ، يوصى بإجراء الصيانة الوقائية للوحدة ، والتي ستتضمن الإجراءات التالية:
- الفحص الخارجي المنتظم لمبيت المضخة والاستماع الدقيق له في وضع التشغيل. حتى تتمكن من التحقق من أداء المضخة وضيق الهيكل.
- تأكد من أن جميع مثبتات المضخة الخارجية مشحمة بشكل صحيح. سيسهل ذلك تفكيك المضخة إذا كانت هناك حاجة إلى إصلاحات.
- يجدر أيضًا مراعاة بعض القواعد عند تركيب وحدة المضخة لأول مرة. سيساعد هذا على تجنب الإصلاحات في المستقبل:
- لذلك ، عند توصيل المضخة بشبكة التدفئة لأول مرة ، يجب عليك تشغيل الوحدة فقط في حالة وجود ماء في النظام. علاوة على ذلك ، يجب أن يتوافق حجمه الفعلي مع الحجم المشار إليه في جواز السفر الفني.
- يجدر أيضًا فحص ضغط المبرد في دائرة مغلقة هنا. كما يجب أن يتوافق مع ما هو مذكور في المواصفات الفنية للوحدة.
- في حالة العمل ، راقب مستوى تسخين المحرك. إذا بدت مرتفعة جدًا بالنسبة لك ، فمن الأفضل إزالة المضخة والاتصال بنقطة البيع لطلب استبدال الوحدة. يمكن القيام بالشيء نفسه في حالة وجود عدم تطابق في قوة الضغط.
- تأكد أيضًا من وجود اتصال أرضي بين المضخة والأطراف عند توصيل المضخة. هنا ، في المربع الطرفي ، تحقق من عدم وجود رطوبة وموثوقية إصلاح جميع الأسلاك.
- يجب ألا تعطي مضخة العمل حتى الحد الأدنى من التسريبات.وتجدر الإشارة بشكل خاص إلى تقاطعات مدخل ومخرج أنابيب نظام التدفئة مع مبيت المضخة.
عدم الاتزان والتركيب
سبب آخر لعدم تداولها الماء في النظام التدفئة ، هو اختلال التوازن الذي تم تنفيذه بشكل غير صحيح أثناء إصلاح أو إعادة تطوير الشقة. يتأثر هذا بالتركيب غير المنضبط لمشعات جديدة وتدفئة أرضية.
تستمر البطاريات في بعض الطوابق في العمل بشكل طبيعي ، وستظل باردة في البعض الآخر ، لأنها لا تستقبل سائل تبريد. على الرغم من أن الأسياد سوف يوازنون بسهولة توزيع المياه عبر جميع الارتفاعات ، إلا أن النظام لن يعمل في العديد من الشقق.
إذا قام بعض المستأجرين بإزالة منظم الحرارة عند استبدال معدات التدفئة ، فلن تتدفق الحرارة إلى مساكن جيرانهم. للقضاء على هذه المشكلة ، من الضروري التخلص من منظمات الحرارة في جميع الشقق. يمكنك زيادة إمداد الحرارة إذا اتبعت المثال وقمت أيضًا باستبدال جميع المشعات. تتناسب البطاريات ثنائية المعدن أو البطاريات المصنوعة من الألومنيوم بشكل متناغم مع أنظمة التدفئة الحديثة. يجب عليك أولاً الحصول على إذن لاستبدال الأجهزة ، حيث لا يمكنك القيام بذلك بنفسك.
في منزل خاص ، يتم تسخين البطاريات الموجودة بالقرب من المرجل أكثر من غيرها. لاستعادة التوازن ، تحتاج إلى إغلاق صمامات الضبط وتقييد وصول المبرد إلى المشعات القريبة. لكن في بعض الأحيان لا تسخن البطارية الجديدة. إذا كان النظام بأكمله يعمل بشكل جيد قبل تثبيته ، فإن المشكلة تكمن في التثبيت غير السليم. عند لحام العديد من أنابيب البولي بروبلين ، قام السيد بتسخين المنتج بشكل مفرط ، مما أدى إلى انخفاض قطره الداخلي. يجب على الأخصائي إعادة كل العمل مجانًا. يجب تثبيت جميع العناصر الهيكلية بشكل آمن وفعال.
كيفية حماية المضخة من عطل
يُنصح دائمًا بالحفاظ على الحجم المطلوب للمياه الحاملة للحرارة في الأنابيب. وبخلاف ذلك ، فإن المضخة ستعمل من أجل البلى ، سواء في حالة زيادة حجم الماء أو في حالة نقصه.
من أجل ضمان وتجنب كسر معدات الضخ باهظة الثمن إلى حد ما ، يوصى باتباع بعض القواعد الأساسية لتشغيل معدات من هذا النوع:
- لا تقم بتشغيل المضخة بدون وجود سائل تبريد في دائرة مغلقة. أي ، إذا لم يكن هناك ماء في أنابيب نظام التدفئة ، فلا يجب أن "تعذب" المضخة. لذلك سوف تتسبب في انهيار مبكر للمعدات.
- يُنصح دائمًا بالحفاظ على الحجم المطلوب للمياه الحاملة للحرارة في الأنابيب. وبخلاف ذلك ، فإن المضخة ستعمل من أجل البلى ، سواء في حالة زيادة حجم الماء أو في حالة نقصه. على سبيل المثال ، إذا تمكنت المضخة من تقطير كمية الماء من 5 إلى 105 لترات ، فإن الحاجة إلى العمل بأحجام من 3 إلى 103 لترات ستؤدي بالفعل إلى إهلاك وحدات العمل للوحدة ، مما سيؤدي إلى فشلها.
- في حالة تعطل المضخة لفترة طويلة (خلال غير موسم التسخين) ، من الضروري تشغيل الوحدة مرة واحدة شهريًا في وضع التشغيل لمدة 15 دقيقة على الأقل. سيؤدي ذلك إلى تجنب أكسدة جميع العناصر المنقولة لوحدة الضخ.
- حاول ألا تتجاوز درجة حرارة سائل التبريد فوق 65 درجة مئوية. سيؤثر المعدل الأعلى سلبًا على الأجزاء العاملة والمتحركة من الهيكل.
- في نفس الوقت ، تحقق من غلاف المضخة بحثًا عن التسريبات في كثير من الأحيان. إذا لوحظ حتى أدنى تسرب في مكان ما ، فيجب عليك على الفور تحديد العطل وإجراء صيانة للمضخة.
أنظمة التدفئة مع الدورة الدموية الطبيعية
تم استخدام نظام التدفئة الدوراني الطبيعي على نطاق واسع حتى في فترة ما قبل الحرب بسبب كفاءته وبساطته وموثوقيته. في أغلب الأحيان ، يتم استخدام هذا النوع من أنظمة التدفئة في الأكواخ الصيفية ، وكذلك في المنازل الريفية بسبب انقطاع التيار الكهربائي المتكرر في هذه المرافق. تنقسم هذه الأنظمة بشكل مشروط إلى نوعين - مع إمدادات المياه السفلية والعليا.لتحديد اختيار نوع نظام التدفئة ، من الضروري مراعاة اختلافاتهم وخصائصهم ونطاقهم.
رسم تخطيطي للتدفئة مع الدوران الطبيعي للمبرد
أنظمة التدفئة مع الدورة الدموية الطبيعية
لا يوجد تداول في نظام التدفئة ما هي الاسباب
في حالة عدم وجودها ، ستنظم درجة حرارة البطاريات ليس فقط في غرفتك ، ولكن في جميع أنحاء المصعد. من غير المحتمل أن يسعد الجيران بمثل هذه الإجراءات.
اقرأ المزيد: أجهزة التحكم في درجة الحرارة في نظام التدفئة.
أبسط وأرخص إصدار من المنظم هو تركيب ثلاثة صمامات: على الإمداد ، والعودة ، وعلى العبور. إذا قمت بتغطية الصمامات على المبرد ، فيجب أن يكون العبور مفتوحًا.
هناك وفرة كبيرة من منظمات الحرارة المختلفة التي يمكن استخدامها في المباني السكنية والمنازل الخاصة. من بين مجموعة متنوعة ، يمكن لكل مستهلك أن يختار لنفسه منظمًا يناسبه من حيث المعايير المادية ، وبالطبع من حيث التكلفة.
عواقب العودة الباردة
مخطط لتسخين العودة
في بعض الأحيان ، مع وجود مشروع مصمم بشكل غير صحيح ، يكون التدفق العائد في نظام التدفئة باردًا. كما تظهر الممارسة ، أن الغرفة لا تتلقى حرارة كافية أثناء عودة البرد ، وهذا لا يزال نصف المشكلة. والحقيقة هي أنه في درجات حرارة الإمداد والعودة المختلفة ، يمكن أن تتكون المكثفات على جدران المرجل ، والتي تشكل حامضًا عند التفاعل مع ثاني أكسيد الكربون المنطلق أثناء احتراق الوقود. يمكنها بعد ذلك تعطيل المرجل في وقت مبكر.
لتجنب ذلك ، من الضروري التفكير بعناية في تصميم نظام التدفئة ، ويجب إيلاء اهتمام خاص لفارق بسيط مثل درجة حرارة العودة. أو تضمين أجهزة إضافية في النظام ، على سبيل المثال مضخة دورانية أو غلاية ، والتي ستعوض فقدان الماء الدافئ
خيارات توصيل المبرد
يمكننا الآن أن نقول بثقة أنه عند تصميم نظام تدفئة ، يجب التفكير في الإمداد والعودة وتهيئتهما بشكل مثالي. مع التصميم الخاطئ ، يمكن أن تفقد أكثر من 50٪ من الحرارة.
هناك ثلاثة خيارات لإدخال المبرد في نظام التدفئة:
- قطري.
- الجانبي.
- أدنى.
يعطي النظام القطري أعلى كفاءة وبالتالي فهو أكثر عملية وفعالية.
يُظهر الرسم التخطيطي شكلًا داخليًا مائلًا
كيف تنظم درجة الحرارة في نظام التدفئة؟
من أجل ضبط درجة حرارة المبرد وتقليل الاختلاف بين درجات حرارة التدفق والعودة ، يمكن استخدام جهاز التحكم في درجة حرارة نظام التدفئة.
عند تثبيت هذا الجهاز ، لا تنسى الطائر الذي يجب أن يكون أمام المدفأة.
تركيب مضخة الدوران بما يجب الانتباه إليه
لتركيب مضخة الدورة الدموية بنفسك ، استخدم التوصيات التالية:
- لإطالة عمر النظام بأكمله ، قم بتثبيت مرشح أمام مضخة الدوران لتنظيف السائل. يجب تثبيت الفلتر على أنبوب الشفط ؛
- لا تختار مضخة دوران ذات طاقة وإنتاجية أكبر مما هو مطلوب لنظام التدفئة. خلاف ذلك ، هناك خطر مواجهة ضوضاء إضافية غير سارة أثناء تشغيلها ؛
- لا تقم مطلقًا بتشغيل المضخة قبل ملء مفتاح التسخين بالماء وإزالة الهواء منه ، فقد يؤدي ذلك إلى تعطل المعدات ؛
- قم بتثبيت المضخة في منطقة قريبة قدر الإمكان من خزان التمدد ؛
- عند تركيب المضخة في نظام تسخين مغلق ، إذا أمكن ، قم بتثبيت المضخة في الخلف. هذا يرجع إلى حقيقة أن هذا الجزء من خط الأنابيب يحتوي على أدنى درجة حرارة.
تركيب مضخة الدوران
نصيحة: قبل بدء نظام التسخين ، من الضروري شطفه بالماء لإزالة الجزيئات الغريبة المختلفة.لا تنس أنه حتى التشغيل الخامل قصير المدى لمضخة الدوران في حالة عدم وجود سائل في النظام يمكن أن يؤدي إلى فشل المضخة نفسها وعناصر أخرى من النظام.
تم تجهيز جميع مضخات الدورة الدموية الموجودة في السوق اليوم تقريبًا بوصلة الضبط التلقائي للمراجل للتدفئة. توفر هذه الوظيفة للمالكين فرصة تنظيم درجة حرارة الهواء في الجسم المسخن عن طريق تغيير سرعة حركة الماء في نظام التدفئة. من أجل مراعاة مستوى استهلاك الحرارة في المبنى ، يتم تثبيت عدادات خاصة ، بفضل التحكم في فقدان الحرارة الناتج عن تآكل التيار الكهربائي. مخطط التدفئة نفسه لا يخضع لأية تغييرات.
يمكنك التعرف على طريقة تركيب مضخة التدوير بنفسك من خلال مشاهدة الفيديو:

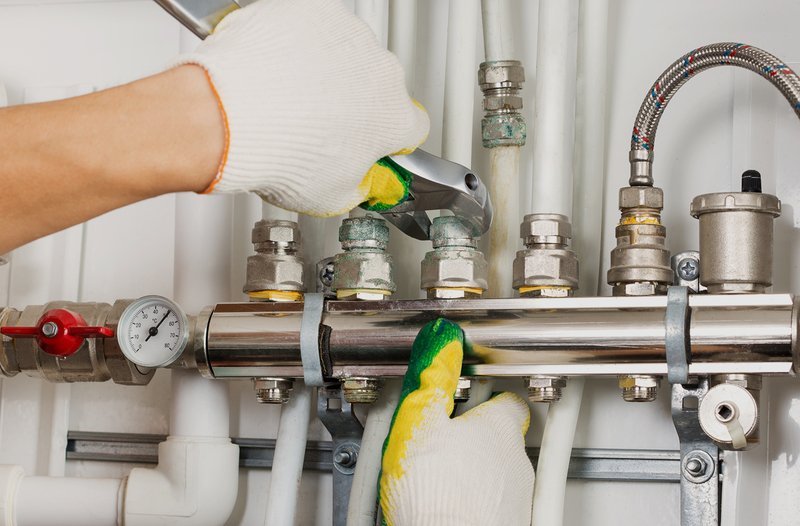

دوران المبرد في نظام تدفئة متفرّع مشترك
لنبدأ تحليل دوران المبرد بنظام معقد - ثم ستتعامل مع الدوائر البسيطة دون مشاكل.
فيما يلي رسم تخطيطي لنظام التدفئة هذا:
لها ثلاث دوائر:
1) غلاية - مشعات - غلاية ؛
2) غلاية - جامع - أرضية ساخنة بالماء - غلاية ؛
3) غلاية - غلاية تدفئة غير مباشرة - غلاية.
أولاً ، يعد وجود مضخات الدوران (H) لكل دائرة أمرًا إلزاميًا. لكن هذا لا يكفى.

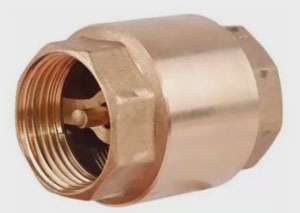

لكي يعمل النظام بالشكل الذي نريده: المرجل منفصل ، المشعات منفصلة ، فحص الصمامات (K) مطلوب:
بدون الصمامات غير المرتجعة ، لنفترض أننا قمنا بتشغيل المرجل ، ومع ذلك ، بدأت المشعات "بدون سبب" في التسخين (وفي الصيف في الفناء ، كنا نحتاج فقط إلى الماء الساخن في السباكة). سبب؟ ذهب المبرد ليس فقط إلى دائرة الغلاية ، التي نحتاجها الآن ، ولكن أيضًا إلى دوائر المبرد. وكل ذلك لأننا وفرنا في صمامات الفحص التي لن تسمح بمرور المبرد حيث لا تكون هناك حاجة إليه ، ولكنها ستسمح لكل دائرة بالعمل بشكل مستقل عن الدوائر الأخرى.
حتى لو كان لدينا نظام بدون غلايات وغير مدمج (مشعات + أرضية مسخنة بالماء) ، ولكن "فقط" متفرع من عدة مضخات ، فإننا نضع صمامات فحص في كل فرع ، وسعرها بالتأكيد أقل من إعادة صياغة النظام.
العودة في نظام التدفئة
عودة التدفق في نظام التدفئة - طرق التركيب والتركيب
العائد عبارة عن سائل تبريد (ماء أو مضاد للتجمد) في نظام التسخين ، والذي ، بعد مروره عبر جميع المشعات ، يفقد درجة الحرارة ويتم إعادته إلى المرجل للتدفئة. يحدث الناقل الحراري في أنبوبين وفي نظام تسخين أحادي الأنبوب محسّن.
مبدأ التشغيل
مبدأ تشغيل نظام أحادي الأنابيب هو أن الماء الساخن يتم توفيره من المرجل ويتدفق بالتتابع من مشعاع إلى آخر ، ويبرد تدريجياً. وهكذا ، في الغرف الخارجية ، في نهاية السلسلة ، ستصدر البطاريات حرارة أقل. إذا تم تحسين هذا النظام بشكل طفيف بحيث يصطدم أنبوبان بالأنبوب المار من كل مشعاع - أحدهما مزود بإمداد والآخر مع عودة ويتم تثبيت الصمامات الحرارية على كل مشعاع ، فسيكون أكثر دفئًا في الغرف الخارجية. يعتبر نظام الأنبوبين أكثر تفكيرًا - يتم توصيل أنبوبين بالتوازي (الإمداد والعودة). يخرج الماء المبرد قليلاً من خلال الأنبوب الثاني ، والذي يقع عند منحدر طفيف باتجاه المرجل.
تدفئة
إذا اختلفت درجة الحرارة بين الماء المغذي والماء العائد بشكل كبير بحيث يمكن أن يسبب "ندى" على جدران غرفة احتراق الغلاية ، فلن يعمل المرجل لفترة طويلة. في عملية احتراق مواد الوقود ، يتم إطلاق ثاني أكسيد الكربون ، والذي ، عند دمجه مع قطرات الندى ، يشكل "سترة ماء" حامضية تآكل في فرن الغلاية. من أجل إطالة عمر الغلاية ، يحاولون في البداية التفكير في نظام التدفئة حتى لا يسقط "الندى" ، أي حاول تقليل فرق درجة الحرارة بين الأنبوبين.في أغلب الأحيان ، يتم تحقيق ذلك عن طريق تضمين غلاية الماء الساخن في نظام التدفئة أو عن طريق تسخين المبرد العائد. تم تركيب المرجل بجانب المرجل. يتم تثبيته على حلقة تسخين قصيرة وضبطها بحيث يدخل الماء الساخن ، بعد المرور عبر مشعب التوزيع الرئيسي ، على الفور إلى هذه الغلاية ثم يعود إلى الغلاية.
يمكن تسخين التدفق العائد في نظام التدفئة بواسطة أنبوبين ، يتم عمل ممر جانبي بينهما ، ويتم تثبيت مضخة دوران عليه. يجب تثبيت صمام فحص خلف هذه المضخة ، وإلا فإنه يمكن أن يدفع من خلال دائرة إعادة الدوران. بالنسبة لمضخة الدورة الدموية ، يجب أن تختار طاقة تقابل ثلث قوة المضخة الرئيسية (إذا كان هناك عدة ، فحينئذٍ من المجموع). بشكل عام ، تسمح لك مضخة الدوران بعدم عمل منحدرات في الأنابيب لضمان حركة المبرد ، كما تتيح لك تقليل قطر الأنابيب المستخدمة.
قم بالشراء من Docker Chemical GmbH Rus.
مرشح خشن
كما ذكر أعلاه ، قد يكون أحد أسباب عدم تداول المبرد هو تراكم الحطام في خط الأنابيب. من أجل تجنب هذا تمامًا ، مرة أخرى ، لا نقوم بحفظ البنسات ، ولكن نضع مرشحًا خشنًا أمام كل جهاز:
بمساعدة المرشح ، يكون التقاط الأوساخ أسهل من تصحيح عواقب انسداد خط الأنابيب أو المبادلات الحرارية للغلايات.
استنتاج! نضع فلاتر خشنة أمام كل جهاز في نظام التدفئة (مضخة ، غلاية ، إلخ) وأمام كل جهاز سباكة. نحن لا ندخر البنسات لمشاكل "الشراء". توجد أسهم منقوشة على غلاف المرشح ، مما يشير إلى اتجاه حركة المبرد أو الماء في مصدر المياه ...
يحتاج المرشح إلى التنظيف بانتظام. ومن السهل جدًا القيام بذلك: أغلق الصمامات قبل وبعد الفلتر - قم بفك القابس (1) الموجود على الفلتر - قم بإزالة الشبكة وشطفها أسفل الصنبور - أدخلها في مكانها وشد السدادة. كل شئ. لا أن الأنابيب تتغير
هذه هي "حركات الجسم" البسيطة التي تحتاج إلى القيام بها حتى لا تشكو أبدًا من عدم وجود دوران في نظام التدفئة. حظا طيبا وفقك الله.
لا يوجد تداول في نظام التدفئة
العائد في نظام التسخين هو المبرد الذي مر عبر جميع مشعات التسخين ، وفقد درجة حرارته الأولية وأصبح باردًا بالفعل ويتم إدخاله في المرجل للتدفئة التالية. يمكن أن يتحرك المبرد في أنبوبين ونظام تسخين أحادي الأنبوب محسّن.
يشير النظام أحادي الأنابيب إلى سلسلة من التوصيلات لمشعات التدفئة. أي أن أنبوب الإمداد متصل بالمبرد الأول ، والذي من خلاله ينتقل الأنبوب التالي إلى المبرد الثاني ، وهكذا.
إذا تم تحسين نظام التسخين أحادي الأنبوب ، فسيكون تصميمه شيئًا من هذا القبيل: يوجد أنبوب واحد على طول محيط الغرفة بأكملها ، حيث يمكنك إدخال أنابيب الإمداد والعودة لكل مشعاع. في هذه الحالة ، من الممكن تثبيت صمام تحكم على كل بطارية ، والذي يمكنك من خلاله تنظيم درجة حرارة الهواء في غرفة معينة بنجاح كبير.
إضافة كبيرة لهذا الخيار هو الحد الأدنى لعدد الأنابيب فيه. والناقص هو فرق درجة الحرارة بين المبرد الأول من المرجل والآخر. يمكن التخلص من هذه المشكلة بمساعدة مضخة الدوران ، والتي ستدفع كل الماء عبر النظام وتسخين بشكل أسرع ، وبالتالي لن يكون لدى المبرد الوقت لخفض درجة الحرارة.
الإصدار ثنائي الأنابيب عبارة عن سلك من أنبوبين. أحد الأنابيب هو إمداد المبرد الساخن ، والأنبوب الثاني هو أنبوب الإرجاع في نظام التسخين ، والذي من خلاله يدخل الماء المبرد بالفعل من المشعات إلى المرجل. يسمح مثل هذا النظام بالاتصال المتوازي تقريبًا لجميع المشعات ، مما يجعل من الممكن تكوين كل مشعاع بشكل مرن على حدة دون التأثير على عمل الأجهزة الأخرى.
أقفال الهواء
عادة ما تحدث البطاريات الباردة بسبب الهواء الذي يمنع الماء من التدفق بحرية.
تم تشكيل قفل الهواء لعدة أسباب.
:
تتراكم فقاعات الأكسجين في إحدى البطاريات أو في الجزء العلوي من نظام التدفئة. لهذا السبب ، سيكون الجزء السفلي من المشعات ساخنًا والنصف الثاني باردًا. وأيضًا أثناء تشغيل الجهاز ، توجد أصوات غرغرة. في المباني متعددة الطوابق في الشقق العلوية ، تتوقف الغلايات تمامًا عن العمل.
في المباني السكنية القديمة ، انتهت صلاحية العديد من الأنابيب منذ فترة طويلة. لذلك هم يمكن أن يتسبب في وقوع حوادث ويقلل من مستوى الحرارة
. يتم ترسيب العناصر الدقيقة الموجودة في المبرد داخل خطوط الأنابيب. أنها تعيق الدورة الطبيعية للمياه. سيكون الحل الصحيح هو استبدال المنتجات ، لكن هذا ليس ممكنًا دائمًا.
تتشكل طبقات الحجم على السطح الداخلي للغلاية ، مما يقلل الضغط في النظام. تؤدي هذه المشكلة إلى استخدام الماء العسر المشبع بالمعادن والأملاح. يجب إضافة كواشف خاصة إلى المعدات ، مما يؤدي إلى تلطيف صفات المبرد.
تتسبب الأنابيب المتآكلة أو المتصلة بشكل غير صحيح في حدوث تسرب. إذا كانت موجودة في منطقة بارزة ، فمن السهل إغلاق الفتحة بمواد مانعة للتسرب. يصعب التعامل مع مشكلة مخفية في الحائط أو الأرضية. في هذه الحالة ، سيتعين عليك قطع الفرع بأكمله وإصلاح المشكلة وإنشاء قسم جديد. بالإضافة إلى المواد المانعة للتسرب ، يمكنك استخدام أجزاء خاصة لتثبيت خط الأنابيب ، بما يتوافق مع قطره. إذا لم يكن من الممكن شراء مثل هذه الأجهزة ، فهذا يكفي لعمل مشبك. مكان التسرب مغطى بقطعة من المطاط الناعم ومثبت بإحكام بالأسلاك.
إذا تم الكشف عن تسرب في الرادياتير أو تقاطعه مع الأنبوب ، يتم لف الثقب بشريط من القماش بعد نقعه في غراء البناء المقاوم للرطوبة. في بعض الأحيان يتم استخدام اللحام البارد. لتجنب مثل هذه المشاكل ، قبل بدء موسم التدفئة ، يتم فحص النظام بأكمله بحثًا عن التلف. تأكد من بدء تشغيل الغلاية والتحقق من جودة وموثوقية عملها.
استمرت عملية استكشاف الأخطاء وإصلاحها في نظام التدفئة ثنائي الأنابيب
بادئ ذي بدء ، أغلق إمداد المبرد للرادياتير واترك خط العودة مفتوحًا. افتح النزيف ، وانتظر حتى يهرب الهواء ، وأغلق النازف وافتح مصدر سائل التبريد. كقاعدة عامة ، هذا يكفي.
في حالة عدم نجاح هذه الطريقة ، ونحن نتحدث عن مبنى سكني ، فمن الأفضل الاتصال بأخصائي. للمنازل الخاصة هناك خيار آخر. تحتاج أولاً إلى إيقاف تشغيل مصدر التدفئة ، وفتح المصرف عند أعلى نقطة في النظام والضغط على الهواء بالكامل مع الضغط الخلفي.
يمكن أن يكون لكل نظام تدفئة خصائصه الخاصة ، وبالتالي هناك احتمال كبير لحدوث مشاكل غير نمطية. وتشمل هذه أقطار الأنابيب المختارة بشكل غير صحيح ، والتوزيع غير الصحيح لسائل التبريد ، وسوء الإنتاجية ، ونقص الضغط ، وأعطال مضخة الدوران أو خزان التمدد. في أي حال ، لن يتمكن سوى أخصائي من فهم جميع الفروق الدقيقة تمامًا ، لذلك ، في حالة وجود صعوبة في حل المشكلة ، من الأفضل طلب المساعدة.

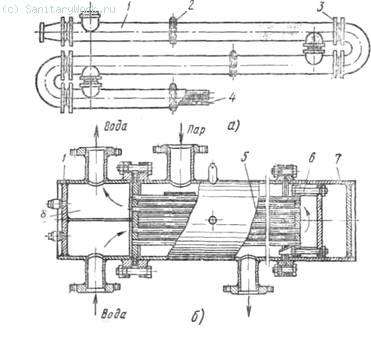

§ 87. مخططات أنظمة الإمداد بالمياه الساخنة
يتضمن الرسم التخطيطي لنظام إمداد الماء الساخن تركيبًا لتسخين الماء البارد إلى درجة حرارة لا تتجاوز 75 درجة مئوية وشبكة من خطوط أنابيب التوزيع. لهذا الغرض ، يتم استخدام سخانات المياه الفورية عالية السرعة. في سخانات المياه هذه ، يتدفق الماء بسرعة كبيرة عبر أنابيب التسخين ، والتي بدورها يتم تسخينها بواسطة الماء من شبكة التدفئة التي تمر داخل جسم سخان المياه وتغسلها.
عند تحضير الماء الساخن في نظام التدفئة المركزية في دائرة مغلقة ، فإن سخانات المياه عالية السرعة OCT 34-588-68 (المبرد - الماء) ، OCT 34-531-68 و OCT 34-532-68 (المبرد - البخار) تستخدم.
أرز. 174.
الأعطال المحتملة وطرق القضاء عليها
ضروري لإصلاح المشكلة. بالمناسبة ، يوصى بحماية المضخة من ارتفاعات الطاقة عن طريق تثبيت مثبت موثوق. ستعمل مثل هذه الخطوة أيضًا على حماية المضخة من احتراق الصمامات التي تفشل نتيجة لانخفاض الضغط المستمر في الشبكة.
لذلك ، إذا حدثت مشكلة لمضخة الدورة الدموية الخاصة بك ، ورفضت العمل ، فسنحاول إصلاح الوحدة بأيدينا.
هام: ولكن إذا لم تكن متأكدًا من قدراتك أو لم يكن لديك الأداة المناسبة في متناول اليد ، فمن الأفضل الاتصال بمركز متخصص
إذا أطلقت المضخة طنينًا ، لكن المكره لا يدور
قد تكون الأسباب كما يلي:
- وجود جسم غريب في منطقة المكره ؛
- يتأكسد عمود الدوران بسبب وقت الخمول الطويل للوحدة ؛
- انتهاك إمداد الطاقة لمحطات الآلية.
في الحالة الأولى ، تحتاج إلى إزالة المضخة بعناية من نظام التدفئة وفك الغلاف في منطقة المكره. إذا تم العثور على جسم غريب ، فقم بإزالته وقم بتدوير العمود يدويًا. عند تجميع المضخة بالترتيب العكسي ، من الضروري تثبيت مرشح موثوق على الفوهة.
في حالة حدوث عملية الأكسدة ، يتم تنظيفها جيدًا ، ويتم تشحيم جميع العناصر المتحركة لوحدة العمل ويتم تجميع المضخة بترتيب عكسي.
إذا كانت المشكلة تتعلق بجودة مصدر الطاقة ، فسيتعين عليك فحص الجهد باستخدام جهاز اختبار. أولاً ، في جميع أقسام الكبل وفي حالة اكتشاف انقطاع أو عطل ، استبدل الأخير تمامًا. ثم ، إذا كان الكبل بالترتيب ، فتحقق من الجهد عند الأطراف. إذا أظهر جهاز الاختبار ما لا نهاية ، فقد حدثت دائرة كهربائية قصيرة. إذا أظهر جهدًا أقل ، فإن الملف قد كسر. في كلتا الحالتين ، يتم استبدال المحطات.
إذا لم تظهر على الوحدة أي علامات للحياة على الإطلاق
يمكن أن يحدث هذا إذا لم يكن هناك جهد في الشبكة. باستخدام جهاز اختبار ، تحقق من الجهد ، وإذا لزم الأمر ، قم بإصلاح المشكلة.
بالمناسبة ، يوصى بحماية المضخة من ارتفاعات الطاقة عن طريق تثبيت مثبت موثوق. ستعمل مثل هذه الخطوة أيضًا على حماية المضخة من احتراق الصمامات التي تفشل نتيجة لانخفاض الضغط المستمر في الشبكة.
إذا بدأت المضخة ثم توقفت
قد تكون الأسباب:
- وجود مقياس بين العناصر المتحركة للوحدة ؛
- التوصيل غير الصحيح للمضخة بالقرب من المحطات.
في الحالة الأولى ، سيتعين عليك تفكيك المضخة والتحقق من حجمها. إذا تم العثور على الترسبات الكلسية ، فقم بإزالة وتليين جميع الوصلات بين العضو الدوار والجزء الثابت.
إذا لم يكن هناك مقياس ، فتحقق من إحكام المصهر على الوحدة. يجب عليك إزالته وتنظيف جميع المشابك تمامًا. هنا يجدر التحقق من التوصيل الصحيح لجميع الأسلاك في الصندوق الطرفي بمرحلة.
إذا كانت المضخة تصدر ضوضاء عالية عند تشغيلها
والسبب في ذلك هو وجود الهواء في الدائرة المغلقة. من الضروري تحرير جميع الكتل الهوائية من الأنابيب ، وتركيب مجموعة خاصة في الجزء العلوي من خط الأنابيب لمنع تكون الجيوب الهوائية.
سبب آخر يمكن أن يكون تآكل على محمل المكره. في هذه الحالة ، تحتاج إلى تفكيك جسم الوحدة ، والتحقق من المحمل ، واستبدالها إذا لزم الأمر.
إذا كانت المضخة تصدر ضوضاء وتهتز
على الأرجح ، فإن الأمر يتعلق بضغط غير كافٍ في النظام. من الضروري إضافة الماء إلى الأنابيب أو زيادة الضغط في منطقة أنبوب مدخل المضخة.
إذا كان الضغط لا يزال منخفضًا
هنا يجدر التحقق من اتجاه دوران وحدة العمل في مبيت المضخة. إذا تم تدوير العجلة بشكل غير صحيح ، فمن المحتمل أن يكون قد حدث خطأ عند توصيل الجهاز بالأطراف على مراحل في حالة الشبكة ثلاثية الطور.
قد يكون سبب آخر لانخفاض الضغط هو اللزوجة العالية جدًا لسائل التبريد.هنا ، يواجه المكره الكثير من المقاومة ولا يتعامل مع المهام. سيتعين عليك التحقق من حالة المصفاة وتنظيفها إذا لزم الأمر. سيكون من المفيد أيضًا فحص المقطع العرضي لأنابيب المدخل والمخرج ، وإذا لزم الأمر ، قم بتعيين المعلمات الصحيحة لتشغيل المضخة.
