كيفية التخطيط لنظام الدوران القسري
تحتاج أولاً إلى تحديد قوة المرجل. يمكن القيام بذلك مرة أخرى وفقًا لمتوسط الأرقام: يتم أخذ 1 كيلو واط من طاقة المرجل لكل 10 م 2 من المساحة. إذا كانت السقوف أعلى من 2.5 متر ، فيجب استخدام عامل مضاعف قدره 1.2. من الضروري أيضًا زيادة الطاقة عندما تكون موجودة في المناطق الشمالية. هذه المعايير خاصة بوسط روسيا. إذا كان المنزل يقع في الشمال ، أضف 30-50٪ أخرى. مطلوب هامش أيضًا إذا كان المنزل غير معزول بشكل جيد ، لأنه من الضروري تعويض فقد الحرارة التي تتسرب عبر الجدران / الأرضية / السقف. لذلك في هذه الحالة ، تحتاج إلى استخدام معدات أكثر قوة.
تحتاج أيضًا إلى تحديد نوع معالجة المياه للاحتياجات المنزلية. إذا كانت الغلاية ستقوم بتسخينها ، فيجب أيضًا زيادة طاقة المرجل لهذا الغرض - أضف 30-50 ٪ إلى طاقة المرجل المحسوبة. اقرأ المزيد حول كيفية تحديد قوة المرجل للتدفئة اقرأ هنا.
عند حساب نظام التدفئة في المنزل ، عليك أن تقرر الطاقة. سخان مياه
ثم ننتقل إلى حساب عدد المشعات: واحد على الأقل لكل نافذة ، بالإضافة إلى مشعاع واحد للحمام / المرحاض. في المناطق الشمالية ، لتوفير الحرارة ، كان أداء المشعات المثبتة في الممر / الدهليز ، والتي تعمل كستائر حرارية ، جيدًا.
عند حساب عدد المشعات ، فإنها تنطلق من القاعدة: لكل نافذة - مشعاع واحد
بعد أن تقرر عدد المشعات ، تحتاج إلى حساب عدد الأقسام في كل منها. في الحالة العامة ، يتم حسابها بناءً على مساحة الغرفة: هناك معايير. معرفة مساحة الغرفة ، وتقسيمها على القاعدة والحصول على عدد الأقسام. لكن هذا مرة أخرى نهج متوسط. من الضروري هنا أيضًا مراعاة نوع الأسلاك وموقع المبرد في دائرة التسخين. على سبيل المثال ، الأسلاك أحادية الأنابيب. يتميز بحقيقة أن المشعات الموجودة بالقرب من المرجل تتلقى مبردًا أكثر سخونة وتسخن إلى درجات حرارة أعلى. كلما زاد موقع المبرد ، كلما زاد برودة سائل التبريد. لذلك ، لتعويض وتعادل الموضع في المشعات البعيدة ، يتم زيادة عدد الأقسام أو يتم تثبيتها بمساحة أكبر (الارتفاع والقوة).

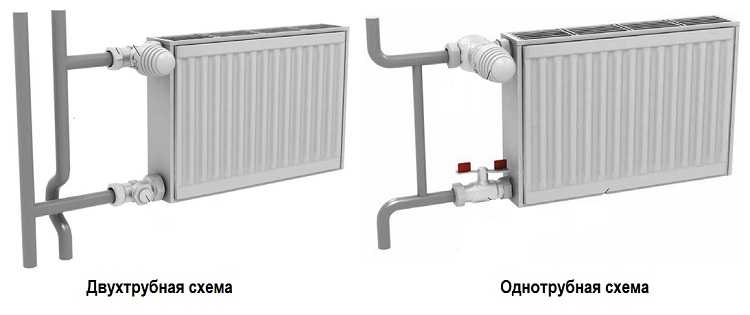

يفعلون الشيء نفسه مع الأسلاك ثنائية الأنابيب ، على الرغم من أن الاختلاف ليس واضحًا هناك: يتم توفير مبرد بنفس درجة الحرارة إلى مدخل كل مشعاع ، فقط لأولئك الموجودين بالقرب من المرجل ، يكون معدل التدفق عبر المبرد أعلى من تلك البعيدة. لموازنة التدفقات ، يتم تثبيت صمامات ثرموستاتية على كل مشعاع.
لتنظيم نقل الحرارة للرادياتير والتعويض عن النظام ، يتم تثبيت الصمامات الثرموستاتية.
ولكن في مخطط التسخين ثنائي الأنابيب ، يوجد خيار بحلقة Tichelman. يتم تعويض مخطط التسخين هذا مبدئيًا (إذا تم تثبيت المشعات بنفس الطريقة). لكنه يتطلب المزيد من الأنابيب حتى مقارنة بالأنبوبين التقليديين.
مخطط نظام بالتداول القسري. المنزل من طابقين. نظام ثنائي الأنابيب مزود بإمداد سفلي ، ونمط تدفق مسدود لسائل التبريد
قررنا عدد وتكوين المشعات ونوع الأسلاك. من الضروري تحديد نوع وأقطار الأنابيب ونوع النظام. ما هي أنابيب التدفئة وخصائص استخدامها موصوفة هنا.
لنزف الهواء من النظام ، يتم تثبيت رافعة Mayevsky على المشعات
عند تثبيت النظام بنفسك ، بعد تجميع المشعات وتوصيل الأنابيب ، يجب شطف النظام بأكمله. وعندها فقط قم بتوصيل المضخة والغلاية. في الأنظمة التي تحتوي على غلايات تعمل بالوقود الصلب ، يلزم وجود مجموعة أمان ، والتي تتضمن مقياس ضغط ، وصمام مخرج هواء وصمام انفجار ، يتم ضبطه على ضغط التشغيل في النظام ، وفي حالة تجاوزه ، يتم إطلاقه تلقائيًا.
يجب تركيب مرشح عند مدخل غلاية خط التغذية لحماية الدائرة والمعدات من الجسيمات الكاشطة أو الملوثة.
اختيار المضخة وخزان التمدد غير ذي صلة إذا كنت تخطط لتركيب غلاية غاز مثبتة على الحائط. تحتوي معظم الطرز على خزان تمدد ومضخة مدمجة.ثم كل ما تبقى هو التنقل حسب حجم النظام الذي يمكن أن يعمل به هذا التعديل. بناءً على ذلك ، حدد أقطار الأنابيب ومنطقة / طاقة البطاريات.
كيفية اختيار مضخة للتدفئة
الأنسب للتركيب هي مضخات الدوران الخاصة منخفضة الضوضاء من نوع الطرد المركزي ذات الشفرات المستقيمة. لا تخلق ضغطًا مرتفعًا بشكل مفرط ، ولكنها تدفع المبرد ، مما يسرع حركته (ضغط العمل لنظام التدفئة الفردي مع الدوران القسري هو 1-1.5 ضغط جوي ، والحد الأقصى هو 2 ضغط جوي). تحتوي بعض طرز المضخات على محرك كهربائي مدمج. يمكن تثبيت هذه الأجهزة مباشرة في الأنبوب ، وتسمى أيضًا "مبللة" ، وهناك أجهزة من النوع "الجاف". تختلف فقط في قواعد التثبيت.
عند تركيب أي نوع من مضخات الدورة الدموية ، من المستحسن تركيبها بصمام جانبي وصمامين كرويين ، مما يسمح بإزالة المضخة للإصلاح / الاستبدال دون إغلاق النظام.
من الأفضل توصيل المضخة بممر جانبي - بحيث يمكن إصلاحها / استبدالها دون تدمير النظام
يتيح لك تثبيت مضخة الدوران ضبط سرعة انتقال سائل التبريد عبر الأنابيب. كلما تحرك المبرد بشكل أكثر نشاطًا ، زادت الحرارة التي يحملها ، مما يعني ارتفاع درجة حرارة الغرفة بشكل أسرع. بعد الوصول إلى درجة الحرارة المحددة (إما يتم مراقبة درجة تسخين المبرد أو الهواء في الغرفة ، اعتمادًا على إمكانيات المرجل و / أو الإعدادات) ، تتغير المهمة - يلزم الحفاظ على درجة الحرارة المحددة و ينخفض معدل التدفق.
بالنسبة لنظام تسخين الدوران القسري ، لا يكفي تحديد نوع المضخة
من المهم حساب أدائها. للقيام بذلك ، أولاً وقبل كل شيء ، تحتاج إلى معرفة فقدان الحرارة في المباني / المباني التي سيتم تسخينها
يتم تحديدها بناءً على الخسائر في أبرد أسبوع. في روسيا ، يتم تطبيعها وتركيبها بواسطة المرافق العامة. يوصون باستخدام القيم التالية:
- بالنسبة للمنازل المكونة من طابق أو طابقين ، تبلغ الخسائر عند أدنى درجة حرارة موسمية تبلغ -25 درجة مئوية 173 واط / م 2 عند -30 درجة مئوية ، وتكون الخسائر 177 وات / م 2 ؛
- المباني متعددة الطوابق تفقد من 97 واط / م 2 إلى 101 واط / م 2.
بناءً على خسائر حرارة معينة (يُشار إليها بواسطة Q) ، يمكنك العثور على طاقة المضخة باستخدام الصيغة:
c هي السعة الحرارية المحددة لسائل التبريد (1.16 للمياه أو قيمة أخرى من المستندات المصاحبة لمانع التجمد) ؛
Dt هو فرق درجة الحرارة بين العرض والعودة. تعتمد هذه المعلمة على نوع النظام وهي: 20 درجة مئوية للأنظمة التقليدية ، و 10 درجة مئوية لأنظمة درجات الحرارة المنخفضة و 5 درجة مئوية لأنظمة التدفئة تحت الأرضية.
يجب تحويل القيمة الناتجة إلى أداء ، حيث يجب تقسيمها على كثافة سائل التبريد عند درجة حرارة التشغيل.
من حيث المبدأ ، عند اختيار قوة المضخة للدوران القسري للتدفئة ، يمكن الاسترشاد بالمعايير المتوسطة:
- مع الأنظمة التي تسخن مساحة تصل إلى 250 م 2. تستخدم وحدات بسعة 3.5 م 3 / ساعة وضغط رأس يبلغ 0.4 ضغط جوي ؛
- لمساحة من 250 م 2 إلى 350 م 2 ، يلزم توفر قوة 4-4.5 م 3 / ساعة وضغط 0.6 ضغط جوي ؛
- يتم تركيب مضخات بسعة 11 م 3 / ساعة وضغط 0.8 ضغط جوي في أنظمة التدفئة بمساحة من 350 م 2 إلى 800 م 2.
لكن عليك أن تأخذ في الاعتبار أنه كلما كان المنزل أسوأ ، زادت قوة المعدات (المرجل والمضخة) والعكس صحيح - في منزل معزول جيدًا ، نصف القيم المشار إليها \ u200b قد يكون مطلوبًا. هذه البيانات متوسطة. يمكن قول الشيء نفسه عن الضغط الناتج عن المضخة: فكلما كانت الأنابيب أضيق وكان سطحها الداخلي أكثر خشونة (كلما زادت المقاومة الهيدروليكية للنظام) ، يجب أن يكون الضغط أعلى. الحساب الكامل عملية معقدة وكئيبة ، تأخذ في الاعتبار العديد من المعلمات:
تعتمد قوة المرجل على مساحة الغرفة المدفأة وفقدان الحرارة.
- مقاومة الأنابيب والتجهيزات (اقرأ كيفية اختيار قطر أنابيب التسخين هنا) ؛
- طول خط الأنابيب وكثافة المبرد ؛
- عدد ومساحة ونوع النوافذ والأبواب ؛
- المواد التي تصنع منها الجدران ، عزلها ؛
- سمك الجدار والعزل.
- وجود / عدم وجود قبو ، بدروم ، علية ، وكذلك درجة عزلهم ؛
- نوع السقف ، تكوين كعكة التسقيف ، إلخ.
بشكل عام ، يعد حساب هندسة الحرارة من أصعب الحسابات في هذا المجال. لذلك إذا كنت تريد أن تعرف بالضبط ما هي الطاقة التي تحتاجها مضخة في النظام ، اطلب حسابًا من أحد المتخصصين. إذا لم يكن الأمر كذلك ، فاختر بناءً على متوسط البيانات ، مع تعديلها في اتجاه أو آخر ، اعتمادًا على موقفك. من الضروري فقط مراعاة أنه في حالة السرعة العالية غير الكافية لحركة المبرد ، يكون النظام صاخبًا للغاية. لذلك ، في هذه الحالة ، من الأفضل استخدام جهاز أكثر قوة - استهلاك الطاقة صغير ، وسيكون النظام أكثر كفاءة.
استقرار درجة الحرارة المحلية التلقائي
مجموعة الرادياتير أحادية الأنبوب القابلة للضبط مع صمام ثرموستاتي (أ) أو ثلاثي الاتجاهات (ب) في الوصلة العلوية.
يمكن إجراء مجموعة الرادياتير القابلة للضبط للتسخين الرأسي أحادي الأنبوب باستخدام صمام ترموستاتي (ترموستات) من خلال التدفق (الشكل أ) أو ثلاثي الاتجاهات (الشكل ب). تتفرع وحدة الأنابيب المبرد إلى دفقين: عبر الجهاز وعبر الممر الجانبي. يتم عمل أقطار مكبس صمام منظم الحرارة وفتحة مرور السائل إلى أقصى حد. لا ينسد منظم الحرارة عند تلوث سائل التبريد ويضمن تدفقه الحر (عند فتحه بالكامل). الاستبدال غير المصرح به للرادياتير ، مصحوبًا بإزالة منظم الحرارة ، لا يؤدي إلى خلل في نظام التدفئة بالكامل ، كما هو الحال في الإصدار ثنائي الأنابيب.
إذا تجاوزت درجة حرارة هواء الغرفة درجة الحرارة المحددة ، فسيغلق الصمام (ينتقل إلى الوضع الأدنى) ، ويوجه السائل على طول الممر الجانبي بعد المبرد. يؤدي إغلاق (الفتح الأدنى) لصمامات جميع منظمات الحرارة في هذا المصعد إلى زيادة نسبة سائل التبريد الذي يمر عبر التجاوزات من 80٪ إلى 90٪ ، مع تقليل التدفق في نفس الوقت عبر المشعات ، أي دون تغيير التكلفة الإجمالية.
عناصر ومبدأ تشغيل النظام
نظام أحادي الأنبوب ، والذي يسمى أيضًا Leningradskaya. هي دائرة مغلقة. في هذه الدائرة ، يتم الجمع بين كل من خطوط أنابيب الإمداد والعودة. النظام مليء بمضاد التجمد أو ماء الصنبور. بالنسبة لهذا الأخير ، يتم توفير خط أنابيب منفصل مع صمامات الإغلاق. لتصريف المبرد ، يجب أن يكون هناك أنبوب منفصل مع صمام يؤدي إلى المجاري. من المستحسن تجهيز وحدة تجديد النظام بفلتر.
العناصر الرئيسية لنظام التدفئة
يدخل المبرد الذي يتم تسخينه في ملف الغلاية إلى خط الأنابيب ، ويمر عبر الرافعات والمشعات ، ويعطي الطاقة ، ويبرد ، ويتدفق عبر المضخة ، التي تضخ التدفق المتحرك إلى المرجل. لمنع حالات الطوارئ ، يحتوي النظام على خزان مغلق (غشاء) أو مفتوح. بغض النظر عن نوع الخزان ، يتم التثبيت في الطابق الفني العلوي للمبنى (أو علية المنزل).
أيضًا ، يجب أن يحتوي النظام على مجموعة أمان (تسمى أحيانًا كتلة أمان). يتضمن الجهاز العناصر التالية:
- فتحة تهوية؛
- صمام أمان؛
- مقياس الضغط ومقياس الحرارة (يمكن دمجهما في حاوية واحدة).
في حالة حدوث حالة طارئة مرتبطة بالضغط المرتفع بشكل مفرط ، فإن فريق السلامة سيعادل ذلك ويمنع أعطال المعدات وتمزق خطوط الأنابيب. بمساعدة الجهاز ، من السهل تنظيم درجة الحرارة والضغط في نظام التدفئة. في بعض الأحيان ، يتم تثبيت الأجهزة التي تشكل جزءًا من مجموعة الأمان بشكل منفصل على خط أنابيب الإمداد ، مما يؤدي إلى قطع صمام الأمان فوق مستوى معدات الغلاية ، ولكن في كثير من الأحيان يتم توصيل وحدة أمان واحدة بنظام التدفئة ، مما يقلل من وقت التثبيت.
مقياس المانومتر والحرارة في مكان واحد
مجموعة أمنية. صورة فوتوغرافية
يمكن توصيل المشعات في نظام أحادي الأنبوب بعدة طرق - بالتوازي ، والقطري ، مع التجاوزات ، وما إلى ذلك. في مرحلة التثبيت ، يوصى بتركيب أجهزة التحكم في درجة الحرارة على كل مبرد. بالإضافة إلى ذلك ، لنزيف الهواء ومنع تكوين أقفال الهواء ، يجدر تركيب صنابير Mayevsky على كل مشعاع أو شراء مشعات بصنابير مثبتة بالفعل.
فاصل الهواء - نظير صمام Mayevsky
بشكل منفصل عن المضخة واختيارها
في الأنظمة ذات الدوران الطبيعي ، يتم استخدام أنابيب ذات قطر أكبر ، وهو أمر ضروري للتغلب على المقاومة الهيدروليكية بواسطة تدفق سائل التبريد. تقوم المضخة الهيدروليكية "بدفع" المبرد ، مما يسمح له بالتغلب على المقاومة حتى في الأنابيب ذات القطر الصغير.
في الحياة اليومية ، عادة ما تستخدم المضخات بقوة تصل إلى 100 واط. يقوم هذا الجهاز بتشغيل التدفق من خلال نفسه ، مما يزيد من سرعته ، ولكن دون تغيير الحجم الحالي. لتحديد مضخة ، يجب عليك تحديد مقدار الضغط المطلوب بشكل صحيح.
لحساب ، تحتاج إلى معرفة قوة المدفأة. هذا المؤشر يساوي كمية الماء التي تمر عبر المرجل (التدفق).
الطاقة (كيلوواط) = التدفق (لتر / دقيقة)
إذا كانت قوة المرجل 50 كيلو واط ، فسيكون معدل التدفق 50 لترًا في الدقيقة. من خلال المبرد بقوة 5 كيلوواط في الدقيقة يمر 5 لترات من الماء. يتم استخدام نفس المبدأ لجميع أقسام السلسلة.
حيث L هو طول حلقة الدورة الدموية.
أي لكل عشرة أمتار من النظام ، يلزم 0.6 كيلو واط من الطاقة. لقسم 50 مترًا ، يلزم وجود مضخة بقوة 3 كيلو واط. لقطعة 100 م - 6 كيلوواط. يوضح الجدول أدناه أقطار الأنبوب الموصى بها ، عند اختيار أنبوب بقطر أقل من اللازم ، يوصى بشراء مضخة ذات قوة وضغط زائدين.
الجدول 1. نسبة قطر خط الأنابيب ومعدل تدفق المبرد
قد لا يحتوي النظام على مضخة واحدة ، ولكن اثنتين. في حالة تعطل إحدى المضخات ، فإن المضخة الثانية (الاحتياطية) ستساعد في منع الانقطاع في تشغيل نظام التدفئة بالكامل.
يجب تركيب معدات الضخ في موقع به مبرد مبرد ، لأن درجات الحرارة العالية للسائل الذي يمر عبر الجهاز يؤدي إلى انخفاض في عمر خدمة المحامل ، وصندوق الحشو ، والدوار.
في المنازل الخاصة ، غالبًا ما تستخدم مضخات الدوران من النوع "الرطب" بدون دواسة الوقود. عادة ما يكون جسم المضخة من الحديد الزهر ، والدوار من الصلب أو مصنوع من البلاستيك المتين. مثل هذه النماذج لا تحتاج إلى تزييت وصيانة أخرى لمدة عقدين من الزمن. المبرد يلعب دور التشحيم والتبريد.
اختيار الأنابيب
يعد المقطع العرضي للأنابيب أحد العوامل الحاسمة للدوران: يجب ألا يكون قطر الأنابيب كبيرًا بقدر الإمكان ، لكن يجب ألا يتداخل مع تدفق المياه. كقاعدة عامة ، هناك حاجة إلى 100 واط / م 2 لتدفئة منزل خاص. ثم ، للتدفئة 25 م 2 ، مطلوب 2500 وات ، أي 2.5 كيلو واط. قطر أنبوب معين يتوافق مع الحمل الحراري الخاص به. ثلاث فئات رئيسية:
- قطر ½ بوصة - مكافئ حراري 5.5 كيلو واط ؛
- قطر ¾ بوصة - مكافئ حراري 14.6 كيلو واط ؛
- قطرها 1 بوصة - المكافئ الحراري 29.3 كيلو واط.
في هذه الحالة ، لتدفئة منزل من طابق واحد تبلغ مساحته 25 مترًا مربعًا ، تحتاج إلى استخدام أصغر الأنابيب التي يبلغ قطرها بوصة. يمكن أن تكون المواد التي تصنع منها الأنابيب مختلفة: فولاذ عالي الجودة ، وأنابيب مصنوعة من مادة البولي بروبيلين شائعة أيضًا.
أسباب قلة دوران المياه
في كثير من الأحيان ، يواجه مستخدمو المنازل المكونة من طابق واحد أو طابقين موقفًا حيث تبدأ السخانات في العمل بكفاءة أقل. إذا لم يكن هناك دوران في نظام التدفئة ، فقد تكون هناك أسباب لذلك.
يمكن أن يكون سبب نقص الدورة الدموية في نظام التدفئة هو:
- تلوث النظام. يجب شطف البطاريات بشكل دوري ، وإلا فقد يسد الهيكل فوق القطر بأكمله.إذا حدث هذا ، فسيتعين عليك تغيير الأنابيب.
- قطر الأنبوب صغير جدًا. وكلما كان قطر الأنابيب أصغر ، زادت المقاومة الهيدروليكية. يمكن أن يكون هذا أيضًا سببًا لعدم وجود دوران في المبرد ، أو أنه ضعيف جدًا.
- تهوية السخان. لحل هذه المشكلة ، تم تركيب رافعات Mayevsky.
في كثير من الأحيان ، في أنظمة الإمداد الحراري ذات الدوران الطبيعي ، يتم تثبيت مضخات من النوع الرطب بقوة تصل إلى 40-60 واط. يمكنك قراءة المزيد عن تشغيل المضخات الحرارية للتدفئة هنا. هذا هو أحد الخيارات لتحسين دوران المياه في نظام التدفئة في المنزل. بالإضافة إلى ذلك ، يمكن أن تساعد المضخات في توفير ما يصل إلى 25٪ من التكاليف.
- كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
- مرجل غاز خارجي شعبي روسي الصنع
- كيف تنزف الهواء بشكل صحيح من المبرد؟
- خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
- غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل
اقتراحات للقراءة
تسخين البخار: المزايا وطرق التثبيت تدفئة المنزل بالأشعة تحت الحمراء: إيجابيات وسلبيات نظام التدفئة المستقل والمعتمد: مزايا وعيوب التدفئة المستقلة لشقة ومنزل خاص
2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون
يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال
أنواع الأسلاك بنظام أحادي الأنابيب
في نظام أحادي الأنبوب ، لا يوجد فصل بين الأنبوب المباشر والأنبوب العائد. يتم توصيل المشعات في سلسلة ، ويبرد المبرد الذي يمر عبرها تدريجياً ويعود إلى المرجل. تجعل هذه الميزة النظام اقتصاديًا وبسيطًا ، ولكنها تتطلب ضبط نظام درجة الحرارة وحساب قدرة المشعات بشكل صحيح.
نسخة مبسطة من نظام أحادي الأنبوب مناسبة فقط لمنزل صغير من طابق واحد. في هذه الحالة ، يمر الأنبوب عبر جميع المشعات مباشرة ، بدون صمامات التحكم في درجة الحرارة. نتيجة لذلك ، أصبحت البطاريات الأولى على طول المبرد أكثر سخونة من البطاريات السابقة.
بالنسبة للأنظمة الممتدة ، فإن هذا الأسلاك غير مناسب. بعد كل شيء ، سيكون تبريد المبرد كبيرًا. بالنسبة لهم ، يستخدمون نظام Leningradka أحادي الأنابيب ، حيث يحتوي الأنبوب المشترك على منافذ قابلة للتعديل لكل مشعاع. نتيجة لذلك ، يتم توزيع المبرد في الأنبوب الرئيسي بشكل متساوٍ في جميع الغرف. ينقسم تصميم نظام أحادي الأنابيب في المباني متعددة الطوابق إلى أفقي ورأسي.
الأسلاك الأفقية
مع الأسلاك الأفقية ، يرتفع الأنبوب المستقيم إلى الطابق العلوي على طول المصعد الرئيسي. يخرج منها أنبوب أفقي في كل طابق ، ويمر بالتتابع عبر جميع البطاريات الموجودة في هذا الطابق.
يتم دمجها في رافع خط الرجوع وإعادتها إلى الغلاية أو المرجل. توجد صنابير التحكم في درجة الحرارة في كل طابق ، وصنابير Mayevsky على كل مشعاع. يمكن إجراء الأسلاك الأفقية عن طريق التدفق وعن طريق نظام Leningradka.
الأسلاك العمودية
مع هذا النوع من الأسلاك ، يرتفع المبرد الساخن إلى الطابق العلوي أو العلية ، ومن هناك يمر عبر الرافعات الرأسية عبر جميع الطوابق إلى الأسفل. هناك ، يتم دمج الناهضين في خط عودة. العيب الكبير في هذا النظام هو التسخين غير المتكافئ في الطوابق المختلفة ، والذي لا يمكن تعديله باستخدام نظام التدفق.
يعتمد اختيار نظام الأسلاك لمنزل خاص بشكل أساسي على تصميمه. مع مساحة كبيرة من كل أرضية وعدد صغير من طوابق المنزل ، من الأفضل اختيار الأسلاك الرأسية ، حتى تتمكن من تحقيق درجة حرارة متساوية في كل غرفة. إذا كانت المساحة صغيرة ، فمن الأفضل اختيار الأسلاك الأفقية ، حيث يسهل ضبطها.بالإضافة إلى ذلك ، مع نوع أفقي من الأسلاك ، لن تضطر إلى عمل ثقوب إضافية في الأسقف.
فيديو: نظام تسخين أحادي الأنبوب
مخطط نظام التدفئة أحادي الأنابيب
مخطط تدفئة من أنبوب واحد لمنزل من طابق واحد
بالطبع ، يعتمد كل التصميم والأعمال اللاحقة دائمًا على الإمكانيات المالية التي يمتلكها صاحب المشروع.
بالنسبة للمعدات التقنية ، في الوقت الحالي ، توجد جميع أنواع الخيارات في السوق المناسبة للأشخاص ذوي مستويات الدخل المختلفة.
ستزيد مضخة الدوران ، إذا كان من الممكن بالطبع تثبيتها ، من كفاءة وفعالية النظام بأكمله. لكنه ليس جهازًا إلزاميًا إذا كان المبنى الخاص بك يحتوي على مساحة صغيرة.
إذا كنت ستبني منزلًا ريفيًا صغيرًا أو منزلًا ريفيًا ، ليس كبيرًا أيضًا ، فيمكنك العيش بدون هذه المضخة.
اعلم أنه إذا كنت تريد أن يكون لمنزلك دوران طبيعي ، فأنت بحاجة إلى تثبيت الأنبوب الرئيسي بمنحدر نصف سنتيمتر.
يتكون نظام التدفئة من أنبوب واحد ويشمل:
- الأسلاك الأنابيب.
- خزان التوسع. (اقرأ كيفية حساب خزان التدفئة)
- غلاية للتدفئة.
- الأسلاك.
يمكن أن تكون من أنواع مختلفة:
- مشع؛
- على شكل نجمة
- جامع.
اعلم أن نظام التدفئة لمنزل من طابق واحد يؤدي وظيفته بسرعة كبيرة ، لذا فهو يعمل ببساطة شديدة. الشيء الرئيسي هو اتخاذ قرار بشأن المواد التي سيتكون منها ، ثم إجراء حسابات بسيطة إلى حد ما فيما يتعلق بفقدان الحرارة الذي قد يواجهه المنزل في المستقبل.
يدخل الماء الذي يتم تسخينه من الغلاية إلى أجهزة التسخين عبر خط الأنابيب وخطوط الإمداد إليها. بعد أن يدخل المشعات ، يزيلون كل حرارته. علاوة على ذلك ، وفقًا لنفس المخطط ، عاد. يقع خزان التمدد في أعلى نقطة في نظام التدفئة هذا.
في لحظة الحركة عبر خط الأنابيب ، يتم النقل نفسه مباشرة ، ويتم تنفيذه عبر جدران الأنابيب والأجهزة. في الوقت الحالي ، يعتبر نظام التدفئة أحادي الأنبوب الأكثر اقتصادا من بين جميع الأنظمة الموجودة.
لكن نظام التدفئة هذا له عيب صغير. يكمن في حقيقة أن درجة الحرارة في جميع نقاط النظام مختلفة تمامًا. في المبرد الموجود في نهاية التثبيت ، سيكون الماء دائمًا أبرد بكثير من الماء الموجود بجوار المرجل.
شاهد الفيديو على مثال لنظام لينينغرادكا:
بالإضافة إلى ذلك ، هناك عيب آخر يتمثل في أنه من أجل إيقاف تشغيل إحدى البطاريات ، سيتعين عليك إيقاف تشغيل شبكة التدفئة بالكامل.
مخطط نظام التدفئة ثنائي الأنابيب
مخطط تدفئة من أنبوبين لمنزل من طابق واحد
يمكن تسخين المنزل الذي لا يزيد ارتفاعه عن طابق واحد بتصميم دائري مزدوج.
هذا مريح للغاية ، لأنه في خيار التدفئة هذا ، سيكون المنزل دافئًا طوال الوقت وسيتم تزويده بالماء الساخن.
يمكن العثور على أنظمة الدائرة المفردة في كثير من الأحيان ، على سبيل المثال ، يستخدم الأول للتدفئة ، والثاني يستخدم لإمداد الماء الساخن.
أهم شيء في تصميم مسكنك المستقبلي هو إيجاد التوازن الأمثل بين التكاليف وفقدان الحرارة ، وهذا هو أهم شيء. بالإضافة إلى ذلك ، يجب أيضًا مراعاة خصائص طاقة المرجل والكفاءة التي ستؤدي بها بطارية الرادياتير عملها.
بالإضافة إلى ذلك ، يجب أيضًا مراعاة خصائص طاقة المرجل والكفاءة التي ستؤدي بها بطارية الرادياتير عملها.
على سبيل المثال ، يمكنك مشاهدة الفيديو (أعلاه) حول الموضوع ذي الصلة ، وبعد ذلك سيقع كل شيء في مكانه على الفور ، وستعرف ما يمكن توقعه من نظام التدفئة الخاص بك.
النوع المفتوح
مبدأ التشغيل هو نفس مبدأ النسخة المغلقة.ولكن في هذه الحالة ، يتم دفع سائل التبريد الزائد إلى الخزان المفتوح ، والذي يتم تركيبه أسفل سقف الغرفة أو في العلية.
الخزان المفتوح عبارة عن خزان به غطاء مسرب ، يتم تزويده بتدفق طارئ - أنبوب يتم إحضاره خارج العلية إلى الشارع أو متصل بالمجاري.
تشمل عيوب النظام المفتوح الإمداد المستمر بالأكسجين إلى المبرد ، مما يسرع من تآكل المعدن الذي تتكون منه عناصر الدائرة. يحدث تهوية لخط الأنابيب أيضًا - لتجنب ذلك ، يتم تثبيت المشعات على منحدر طفيف ويتم تثبيت فتحات تهوية أوتوماتيكية - رافعات Mayevsky - في الجزء العلوي.
بالإضافة إلى ذلك ، يتبخر السائل من الخزان المفتوح ومن الضروري إضافة الماء بانتظام حتى يعمل النظام المفتوح بشكل طبيعي. يُسكب الماء في الخزان يدويًا من دلو ، أو يتم إدخال أنبوب ماء به صمام.
مزايا الخزانات من النوع المفتوح هي التكلفة المعقولة والقدرة على صنع خزان بالأبعاد المطلوبة بيديك.
مخططات التدفئة للمباني السكنية الخشبية
وتجدر الإشارة إلى أن نظام التدفئة في منزل خشبي ليس بالأمر السهل. بالطبع ، يمكنك استخدام خيارات الكهرباء والهواء والفرن. لكن معظم المستخدمين يختارون أنظمة تسخين المياه.
يتميز المنزل المصنوع من الخشب بسعة حرارية عالية ، لذلك هناك حاجة إلى مزيد من الطاقة الحرارية لتدفئته.
بالإضافة إلى ذلك ، يشير مخطط التدفئة لمنزل خاص إلى أنه من الضروري الحفاظ على درجة حرارة الغرفة باستمرار. هذا ضروري حتى لا تبلل الغرفة. مع جهاز التسخين هذا ، يتكون النظام من غلاية تدفئة وخط أنابيب ووحدات تدفئة. يجب أن يكون الهيكل مجهزًا بصمامات كروية وأجهزة تنظيم الحرارة. بالطبع ، يمكن أيضًا استخدام نظام تدفئة اصطناعية لتدفئة منزل خشبي ، لكن نظام التدفئة بدون مضخة لا يزال أكثر شيوعًا. لقد كتبنا بالفعل بمزيد من التفاصيل حول نظام التدفئة مع دوران المضخة هنا.
مخطط تدفئة لمبنى سكني من طابقين
يتم تنفيذ نظام تدفئة مع دوران طبيعي لمنزل من طابقين في نظامين من أنبوبين وأنبوب واحد. لديهم مبدأ واحد - الأنبوب يرتفع من المرجل إلى أقصى ارتفاع ، ثم يتم توزيع المبرد على هياكل التدفئة. يكمن الاختلاف في ما يلي: في نظام تسخين ثنائي الأنابيب ، يتم جمع الماء الذي تم تبريده بالفعل في أنبوب آخر متصل بمدخل رجوع المرجل الحراري. بالنسبة لنظام الأنبوب الواحد ، يذهب خط أنابيب من مخرج البطارية الأخيرة إلى مدخل رجوع الغلاية. مخطط التسخين ثنائي الأنابيب مع الدوران الطبيعي هو الخيار الأنسب للمنازل المكونة من طابقين.
يختلف النظام ثنائي الأنابيب عن نظام أحادي الأنبوب فقط بالترتيب الذي يتم به توصيل عناصر التسخين. قبل كل بطارية ، يوصى بوضع خزان ضبط. لضمان الدوران الطبيعي للمياه في منزل من طابقين ، هناك دائمًا مسافة كافية بين مركز المرجل والنقطة العلوية لخط أنابيب الإمداد. لذلك ، لا يمكن تجهيز خزان التخزين للتدفئة في علية الغرفة ، ولكن في الطابق الثاني.
مخطط تدفئة مبنى سكني من طابق واحد
مخطط التسخين أحادي الأنبوب مع الدوران الطبيعي لمنزل من طابق واحد هو الأنسب لمثل هذه الهياكل. يتكون هذا النظام من أنبوب واحد ويتضمن غلاية تدفئة وأنابيب وأسلاك وخزان تمدد. مخطط مثل هذا النظام بسيط. لذلك ، يمكن إجراء التثبيت بأيديكم. يتم إطلاق أنبوب حول محيط المسكن. من الضروري اختيار الأنابيب ذات القطر الكبير - لا تقل عن DU32.
يتم تركيب الأنبوب داخل المسكن.من جانب العرض ، يجب أن تكون الأسلاك أعلى من حيث يعود خط العودة إلى غلاية التدفئة. قطع المشعات أو المسخنات الحرارية في الاسترجاع. لهذا الغرض ، يتم استخدام الأنابيب ذات القطر الأصغر. يُنصح بتركيب الإختناقات والصمامات على الوصلات. سوف يكون تنفيس الهواء مفيدًا أيضًا. يسمح لك هذا المخطط بتسخين الغرفة دون استخدام التركيبات الإضافية.
في القطاع الخاص ، يتم استخدام نظام التدفئة الأفقي على نطاق واسع ، والذي يصنف إلى نظام مسدود وأنظمة نقل المياه المرتبطة به. مع نظام مسدود ، تقع كل من البطاريات بعيدًا عن المرجل. يمكن أن يكون مثل هذا النظام غير متوازن بسهولة. لذلك ، أقاموه لفترة طويلة جدًا. وتجدر الإشارة إلى أن نظام التسخين المرتبط ، والذي يتضمن مخططه استهلاكًا أكبر للأنابيب مقارنةً بالطريق المسدود ، يستخدم بشكل أساسي في أنظمة الإمداد الحراري البسيطة.
عند اختيار نظام تمرير ، يجب أن يؤخذ في الاعتبار أن حلقات الدوران يجب أن تكون هي نفسها.
جميع المشعات في النظام تعمل كجهاز واحد. اليوم ، غالبًا ما تستخدم الخراطيم المرنة للتدفئة المنزلية. يتم استخدامها لتوصيل السخانات بنظام التدفئة.
