كيف تصنع سخان الأشعة تحت الحمراء بيديك

تدفئة المرآب بالوقود الصلب

من الأسهل تنظيم التدفئة الاقتصادية للجراج في فصل الشتاء باستخدام معدات الوقود الصلب. الحطب رخيص جدًا ، ومن السهل جدًا تسخينه وبسيط وآمن نسبيًا. ولحرقها ، يمكنك بناء موقد من أي نوع

إذا كنت بحاجة إلى تنظيم تدفئة منزلية الصنع في المرآب بأرخص سعر وبأسرع ما يمكن ، فمن الأفضل أن تلفت انتباهك إلى موقد وعاء وعاء. يعتبر موقد وعاء الطعام أبسط وحدة تسخين

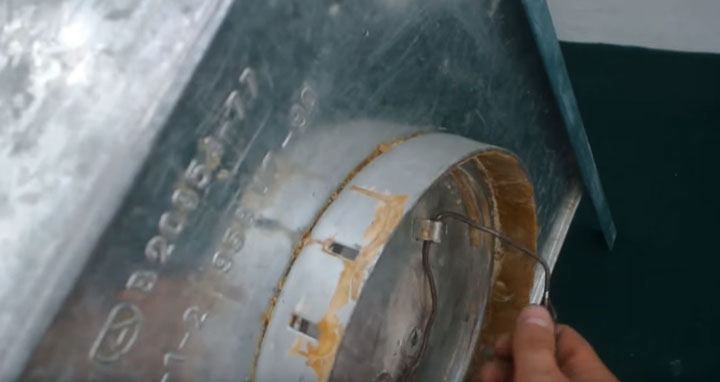

من الناحية الهيكلية ، تتكون من جزأين - غرفة الاحتراق والمدخنة. يوجد باب من خشب الرماد وباب تحميل في الأمام. تتم إزالة المدخنة من الخلف. يمكنك إنشاء موقد وعاء لتنظيم التدفئة في المرآب من مجموعة متنوعة من المواد:

عادةً ما يكون الموقد البسيط هو وحدة تسخين المرآب الأكثر استخدامًا ، نظرًا لبساطتها ووقودها الرخيص.

• من اسطوانة غاز قديمة
• من علبة فولاذية
• من برميل قديم
• من الصفائح المعدنية.

هناك العشرات بل المئات من خيارات الرسم ، لذلك لن تكون هناك مشاكل في التجميع.

الطريقة الأكثر اقتصادا لتنظيم التدفئة المستقلة في المرآب هي استخدام موقد الوقود الصلب Buleryan. هذا الفرن عبارة عن فرن حراري ، ويتميز بأداء عالٍ للغاية ويمكن استخدامه لتسخين أي مبنى تقني. يمكن شراء Buleryan جاهزًا أو تجميعه بنفسك. عند إنشاء تدفئة للجراج بيديك ، تذكر أن البوليريان عبارة عن انحلال حراري - وهذا يضمن أقصى قدر من نقل الحرارة والحرق على المدى الطويل.

ليس من الصعب إجراء التدفئة في المرآب بيديك - يكفي أن يكون لديك المعدات أو الأدوات المناسبة لتصنيعها. على سبيل المثال ، يمكننا تجميع موقد من نوع الموقد في المرآب. بعد العثور على الرسومات ، لن يمنعك شيء من صنع Buleryan محلي الصنع أو تثبيت موقد مع دائرة مائية - هذا الخيار مفيد عند إنشاء تدفئة في مناطق كبيرة.

إذا كنت ترغب في تدفئة المرآب اقتصاديًا قدر الإمكان ، فاستخدم معدات المصنع الجاهزة - ستكون غلايات الوقود الصلب ، بما في ذلك تلك من نوع الانحلال الحراري ، في انتظارك هنا. بالإضافة إلى ذلك ، يبقى وضع الأنابيب وتركيب البطاريات ، على سبيل المثال ، سجلات التدفئة من الأنابيب ذات القطر الكبير. تتمتع معدات المصانع لأنظمة التدفئة بكفاءة أعلى ، مما سيؤثر على الاقتصاد.

متطلبات جهاز محلي الصنع

من غير المرجح أن يسعى معظم أولئك الذين يرغبون في تجربة صنع المدفأة بأنفسهم إلى القيام بعمل صعب للغاية.

وشراء عدد كبير من العناصر والتجمعات الفنية المختلفة ، التي تكلفتها قابلة للمقارنة تمامًا بسعر المنتج النهائي ، لا يمكن تبريره اقتصاديًا. وبالتالي ، يجب أن يكون الجهاز المستقبلي:

• سهل التنصيب؛
• إنتاجي؛
• اقتصادية في استهلاك الكهرباء.
• آمنة؛
• مربح ، أي أن تكلفة إنتاجه يجب أن تكون في حدها الأدنى ؛
• مناسب؛
• المدمج.

بالنظر إلى السخانات الحالية التي تنتجها الصناعة ، يمكننا أن نستنتج أن كل هذه المتطلبات يتم تلبيتها بواسطة الأجهزة التي تعمل على مبدأ الأشعة تحت الحمراء. بتعبير أدق ، ما يسمى الأفلام الحرارية. تولد المادة طاقة حرارية ، يتم نقلها إلى الأشياء ، والتي بدورها تعمل على تسخين البيئة. تعتبر طريقة التسخين هذه الأكثر كفاءة ، حيث لا يتم إهدار الحرارة المتولدة. وفقًا لذلك ، فإن كفاءة هذا الجهاز عالية جدًا.

مزايا السخانات المنزلية

تتمتع السخان الذي يعمل بأيديهم للمنازل الريفية الصيفية وأجهزة التدفئة المنزلية للمنزل بميزة واحدة لا جدال فيها على نظرائهم في المصنع. الأولى مصنوعة من وسائل مرتجلة ، وبالتالي فإن تكلفتها منخفضة. من ناحية أخرى ، يجب أن تكون المعدات محلية الصنع وفقًا لقواعد التشغيل الآمن للأجهزة الكهربائية والغازية. اليوم ، يمكنك صنع سخانات الأشعة تحت الحمراء الخاصة بك ، والتي تعتبر الأكثر كفاءة وأقل تكلفة. إذا كنت بحاجة إلى جهاز ذي طاقة متزايدة ، فيمكنك صنع مبرد زيت في المنزل. هناك مخططات لتصنيع سخانات منزلية ، مواقد محمولة للخيام.

تزداد الحاجة إلى الدفء المريح في غير موسمها ومع بداية الطقس البارد. ولكن لا تتاح لجميع مالكي المنازل فرصة شراء معدات تدفئة موثوقة مصنوعة في المصنع ، وغالبًا ما تكون تكلفتها باهظة الثمن. في هذه الحالة ، الخيار البديل هو سخان محلي الصنع من المواد المتاحة ، والذي يمكنه بسهولة التعامل مع المهمة.

مزايا الأجهزة المنزلية

تتمتع الأجهزة المنزلية الصنع لتدفئة شقة في المدينة أو منزل ريفي أو سكن صيفي بمزايا كبيرة على منتجات المصنع. وهم على النحو التالي:

• إمكانية التصنيع من مواد رخيصة الثمن وبأسعار معقولة مما يؤدي إلى خفض تكلفة الجهاز النهائي.
• تصميم بسيط ومضغوط يمكن استخدامه في مجموعة متنوعة من البيئات.
• سهولة الاستخدام والنقل.
• كفاءة عالية مع تشغيل صامت للعناصر الهيكلية.
• جودة بناء الذات.

اليوم ، تتوفر سخانات الأشعة تحت الحمراء للتصنيع الذاتي ، وهي الأكثر أمانًا وكفاءة في التشغيل. إذا كانت هناك حاجة إلى معدات أكثر قوة ، فيمكنك تجميع مبرد زيت وسخان كحول ومسدس حراري وبطارية وجهاز غاز.

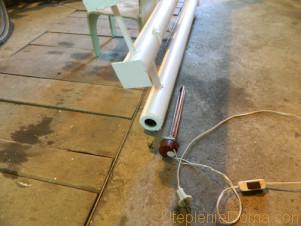

نصنع سخان الزيت بأيدينا

سجل منزلي الصنع مع عنصر تسخين وفتحة تهوية.

أولاً ، يجب أن تكون حاوية المبرد المستقبلي مغلقة تمامًا. خلاف ذلك ، سوف يتدفق المبرد ، مما سيؤدي إلى ارتفاع درجة حرارة عنصر التسخين (المدفأة). لذلك ، تحتاج إلى إتقان بعض تقنيات اللحام المعدني المناسب. تحدثنا عنها في مقال عن أنابيب اللحام للتدفئة.

ثانيًا ، يجب أن يعمل الزيت المعدني كمبرد هنا ، إذا أمكن ، زيت المحولات. يجب أن يملأ خزان السخان بنسبة 85٪. يتم ترك باقي المساحة تحت الهواء. من الضروري منع المطرقة المائية. ثالثًا ، في حالة استخدام خزان من الحديد الزهر للسخان ، يتم استخدام عنصر التسخين الفولاذي. بالنسبة لخزان الفولاذ المقاوم للصدأ ، فإن عنصر التسخين النحاسي مناسب. لا يمكن استخدام أنودات المغنيسيوم في هذا النظام.

• مشعاع قديم من الحديد الزهر أو أنابيب فولاذية بقطر 15 سم وأنابيب بقطر 7 سم ؛
• عنصر التسخين؛
• زيت المحولات
• منظم الحراره؛
• سلك ثنائي النواة مع قابس في النهاية ؛
• ضخ ما يصل إلى 2.5 كيلو واط.

سيتعين عليك العمل باستخدام آلة لحام ، ومثقاب ، ومجموعة من التدريبات والأقطاب الكهربائية. كماشة ستكون في متناول يدي. صنع دفاية زيت

يتم إدخال عشرة في الطرف السفلي.

تبدأ الشقق بأيديهم في إعداد الخزان. إذا تم أخذ بطارية قديمة من الحديد الزهر ، فيجب تفكيكها إلى أقسام وتنظيفها جيدًا من الأوساخ والصدأ ، وتأكد من إزالة الشحوم من السطح الداخلي. إذا كنت بحاجة إلى سخان بقدرة متزايدة ، فسيتم تحضير هيكل ملحوم من الأنابيب المعدة ، حيث توجد الأنابيب ذات القطر الأكبر أفقيًا.

الأنابيب ذات القطر الأصغر عبارة عن وصلات عبور بين الأنابيب الرئيسية. المبرد سوف يدور من خلالها. يجب أن نتذكر أنه في الأنبوب السفلي ، من الضروري تخصيص فتحة لتركيب عنصر التسخين.إذا كان هناك العديد من عناصر التسخين ، فإنها تقع على جوانب متقابلة من الخزان ويجب ألا تلمسها. اترك فتحة للمضخة. تم تثبيت عنصر التسخين بإحكام بواسطة البراغي. يمكن عمل فتحة لها باستخدام طاحونة أو ذاتية التولد.

إذا تبين أن سخانًا يعمل بنفسك للغرفة يكون ضخمًا وطبيعيًا من المستحيل تداول المبرد فيه ، فإنهم يلجأون إلى استخدام مضخة. يقع في الجزء السفلي من الجهاز. يجب ألا تتلامس المضخة مع عنصر التسخين.

بعد تركيب العناصر الهيكلية ، يتم فحص الجهاز للتأكد من إحكامه. إذا كانت النتيجة مرضية ، يتم سكب المبرد. فتحة التصريف مغلقة بإحكام بسدادة. الجهاز متصل بالتيار الكهربائي بالتوازي. يُستكمل المخطط بثرموستات ثنائي المعدن من حديد عادي. قبل بدء التشغيل الأول ، يتم تأريض التثبيت. سخانات الزيت المصنوعة منزليًا للمنزل: سيشرح الفيديو بالتفصيل قواعد أجهزتهم والتركيب:

الخيار 2 جهاز السخام شمعة

يجب أن يتم صنعه لأولئك الأشخاص الذين لا يستطيعون العثور على الجرافيت في منازلهم أو لا يريدون العبث به. تسلسل إنشاء سخان الأشعة تحت الحمراء بيديك هو كما يلي:

1. خذ قطعتين من الزجاج. يجب أن تكون أبعاد كل قطعة هي نفسها. يمكن أن تكون هذه المعلمات على النحو التالي: الطول 5-7 سم ، العرض - 2-3 سم.
2. يتم تنظيف المواد من أي أوساخ. إذا لزم الأمر ، يتم غسلها وتجفيفها بعد ذلك. يحتاج أيضًا إلى إزالة الشحوم منه وتبريده. يمكنك خفض درجة حرارة الزجاج بوضعه في الثلاجة.
3. يتم وضع طبقة موصلة على الزجاج. للقيام بذلك ، أشعل شمعة بارافين وضع الزجاج فوقها بحيث يتم تغطيتها بطبقة كثيفة من السخام. من المستحسن أن تكون هذه الطبقة رقيقة. سيكون السخام مادة موصلة تحتوي على جزيئات كربون غير محترقة.
4. يأخذون قطعة قماش ويمسحون بها بضعة ملليمترات من السخام من جميع جوانب المستطيل.
5. توضع قطع من النحاس أو رقائق الألومنيوم على جوانب الزجاج بطول 3 سم. يجب أن يكون أحد طرفي المادة على السخام ، ويجب أن يبرز الطرف الآخر عدة سنتيمترات خارج حافة الزجاج. ستكون قطع الرقائق هي المحطات التي سيتم توصيل أطراف الكبل بها.
6. يتم وضع كوب آخر فوق الزجاج المدخن بقطع من رقائق الألومنيوم. قبل التركيب يتم معالجتها بالبخار.
7. يتم ختم كل طرف من الهيكل براتنج الإيبوكسي أو مغطى بطبقة من مادة مانعة للتسرب.
8. يتم قياس مقاومة عنصر التسخين لسخان الأشعة تحت الحمراء المستقبلية وحساب قوتها. إنه نتاج المقاومة ومربع التيار. الصيغة هي: N = R x I² ، حيث R و I مقاومة وحالية ، على التوالي.
9. إذا كانت الطاقة لا تتجاوز المعايير المسموح بها (على سبيل المثال ، بالنسبة للشقق ذات الأسلاك القديمة ، يجب ألا تتجاوز 3 كيلو واط) ، فتابع التثبيت على قاعدة خشبية. إذا لم تكن القوة مناسبة ، فسيتم تفكيك الهيكل وإعادة تدويره. يجب القيام بإجراءات مماثلة أثناء الإصلاح المحتمل. لتغيير المقاومة ، تحتاج إلى تغيير عرض شريط السخام. كلما زاد حجمها ، قلت المقاومة. يتم أيضًا تقليل التدفئة.
10. في اللوحة التي يزيد طولها عن طول عنصر التسخين المصنوع ، يجب عمل أخدود. يجب أن يكون عرضه مساوياً لعرض الهيكل الزجاجي. العمق - 0.5 سم.
11. عنصر التسخين مركب على القاعدة. للقيام بذلك ، يتم إدخاله في الأخدود.
12. يتم توصيل سلك به منظم جهد وقابس بالأطراف.

يمكن أن يكون عدد عناصر التسخين هذه كبيرًا. يمكن توصيلها على التوالي وعلى التوازي. تعتمد الطريقة على الشخص الذي يمكنه أيضًا إصلاح جهازه.

ما هي متطلبات سخان المرآب

نظرًا لأن غرفة المرآب ليست كبيرة ونادرًا ما تحتوي على نظام تهوية ، يجب أن يفي السخان المُجمَّع للجراج بيديك بمتطلبات أمان معينة عند التشغيل في الأماكن المغلقة.

متطلبات السخان:

الألياف الزجاجية للسخان

1. بادئ ذي بدء ، يجب أن يؤدي تشغيل مثل هذا التصميم إلى القضاء تمامًا على خطر نشوب حريق أو انفجار.
2. أثناء التشغيل ، يجب ألا ينبعث من السخان مواد سامة أو روائح خطرة على صحة الإنسان.
3. يجب ألا يقلل السخان من رطوبة الهواء ويحرق الأكسجين.
4. يجب أن يقوم الجهاز المصنوع منزليًا بتسخين غرفة المرآب بسرعة إلى درجة حرارة معينة.
5. يجب الحفاظ على نظام درجة الحرارة بواسطة السخان للوقت المطلوب.
6. نظرًا لصغر مساحة المرآب ، يجب ألا يشغل الجهاز المنزلي مساحة كبيرة وأن يكون مضغوطًا ومريحًا للتنقل.
7. وبالطبع ، يجب أن يكون تصنيع السخان محلي الصنع بتكلفة أقل بكثير من نظيره في المصنع.
8. يجب أن تكون الأسلاك في الجراج بحالة جيدة وأن يكون العداد مجهزاً بصمام.
9. إذا كان مأخذ التيار الكهربائي بعيدًا عن المكان المقصود للسخان ، فيجب عليك شراء سلك تمديد - يحمل.
10. لا يجب عليك بأي حال ترك المدفأة قيد التشغيل لفترة طويلة دون رقابة ، على سبيل المثال ، طوال الليل من أجل الذهاب إلى مرآب دافئ في الصباح. يمكنك البقاء بدون مرآب وبدون سيارة.

هذا سيجعل من الممكن الحفاظ على الحرارة في المرآب لفترة طويلة وفقًا للظروف الجوية خارج جدران المرآب ، مع توفير الكهرباء. كعنصر مماثل ، يمكنك استخدام منظمات الحرارة من الأجهزة المنزلية ، والمكاوي القديمة ، والغلايات ، والمواقد الكهربائية أو الغسالات والأجهزة المماثلة.

فكرة 2 سخان صغير من العلبة

نموذج أصلي آخر لسخان كهربائي محلي الصنع ، وهو مناسب للتدفئة المحلية في المرآب أو الغرفة. كل ما تحتاجه هو:

• علبة القهوة
• محول 220/12 فولت ؛
• جسر الصمام الثنائي
• برودة.
• سلك نيتشروم؛
• نسيج ، بمساحة تقارب قطر العلبة ؛
• حفر بحفر رفيع.
• لحام حديد؛
• سلك للاتصال بالشبكة ؛
• ضغط زر التبديل.

هذه التعليمات أبسط ويمكنك صنع سخان كهربائي من جرة بيديك في 1-2 ساعة. بادئ ذي بدء ، تحتاج إلى إزالة الرقاقة من القماش وقطع الوسط فيه ، كما هو موضح في الصورة أدناه:

بعد ذلك ، باستخدام المثقاب ، تحتاج إلى عمل ثقوب قطريًا. بالمناسبة ، لهذا يمكنك عمل مثقاب صغير محلي الصنع وفقًا لتعليماتنا. نصلح سلك نيتشروم في الثقوب ، وبعد ذلك نلحم الأسلاك.

نقوم بتوصيل محول وجسر ديود ومبرد وسلك نيتشروم ومفتاح في دائرة واحدة.

نقوم بتركيب المروحة في جرة باستخدام الغراء ، وبعد ذلك نقوم بربط النسيج كما هو موضح في الصورة:

نضع كل عناصر السخان الكهربائي منزلي الصنع في البرطمان ونحفر ثقوب في الغطاء ونتحقق من عمل الجهاز!

إذا كنت ترغب في صنع جهاز حلزوني أكثر قوة ، فإننا نوصي بمشاهدة الفيديو التعليمي أدناه:

نظرة عامة على سخان كهربائي محلي الصنع بقوة أقل من 2 كيلو واط

تركيب سخان الأشعة تحت الحمراء محلي الصنع

بناءً على كل هذا ، تحتاج إلى تجميع دخاننا من المصابيح الكهربائية. دعنا ننتقل إلى الممارسة.

إذا كانت مساحة عملك التي تريد تسخينها 3-4 م 2 ، فقم بتجميع سخان بقوة 300 وات.

سيتطلب ذلك 6 مصابيح بقوة 150 واط. أي ثلاثة أزواج متتالية تعطي 100 واط لكل منها.

يتم تجميعها على إطار مصنوع من المعدن أو زاوية من الألومنيوم.

يجب ترتيب مصادر الضوء والحرارة في الإطار وفقًا للرسم التخطيطي أدناه.

في نفس الوقت ، حدد المسافة بين المصابيح المجاورة بحيث يمكنك بسهولة استبدال النسخة المحترقة بأخرى جديدة. حتى بعد مائة عام.

ستكون الفجوة بين القوارير 1 سم كافية لهذا الغرض. ترتبط أجزاء الإطار ببعضها البعض بمسامير أو مسامير.

علاوة على ذلك ، بداخله ، سوف تحتاج إلى إصلاح شريحتين من الألمنيوم بحيث يجلس عليهما عاكس أو عاكس. ستعطي هذه الشرائط صلابة للهيكل بأكمله.

الآن أهم شيء هو عمل عاكس بشكل صحيح. الشكل المعتاد للقطع المكافئ ليس فعالًا جدًا.

النماذج في شكل biparabola تتكيف بشكل أفضل مع واجباتها.
هنا يكمن الاختلاف الكامل في انعكاس الأشعة ، والتي في الحالة الثانية ، في الغالب ، لا ترتد مرة أخرى إلى المصباح ، بل تنطفئ.

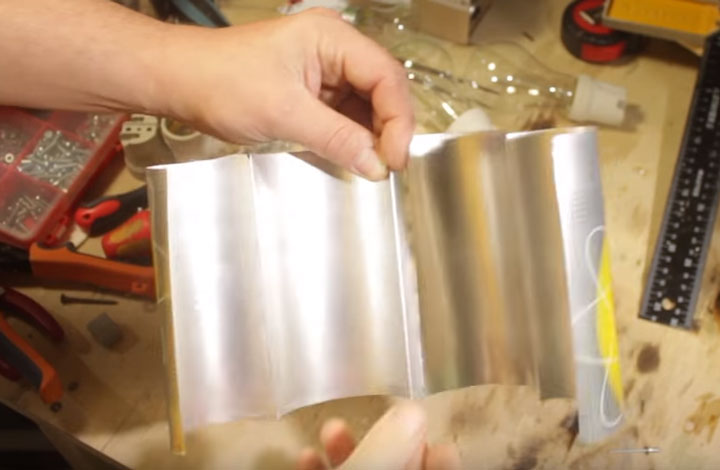

كمادة للتصنيع ، علب الألمنيوم مثالية. قطع الجزء السفلي والعلوي من الجرة.

وتفتح الجدران وتنحني في المنتصف. في نفس الوقت ، من حافة واحدة ، اترك هامشًا قدره 1 سم للانحناء الآخر. بعد كل شيء ، تحتاج بطريقة ما إلى توصيل نصفي علبتين معًا.

1 من 2

اربطهم مع المسامير. حتى لا يتمزق الألومنيوم الرقيق في هذه العملية ، ضع أولاً غسالات على كلا الجانبين.

نتيجة لذلك ، يجب أن تحصل على عاكس صلب من 4 علب.

بعد ذلك ، ضع العاكس على الإطار وقم أيضًا بوضع المسامير. أولاً في المنتصف على الجانب ، ثم على طول الحواف.

حسنًا ، لا تنسى حول الشريحتين في منتصف الإطار.

أنت الآن بحاجة إلى إدخال المصابيح نفسها في هذا التصميم. في نفس الوقت ، لا تسمح لهم بلمس العاكس. يجب أن يكون هناك مسافة بادئة لا تقل عن 1.5-2 سم.

هنا مرة أخرى ، يأتي الألمنيوم للإنقاذ. وهي شرائح رفيعة يبلغ طولها تسعة سنتيمترات.

لا تخطئ عند تحديد الأماكن التي يتم فيها تثبيت الخرطوشة على الشريط ، وإلا فلن تتمكن من إدخال أسلاك الطاقة إلى الداخل.

اربط الشرائط بالإطار وقم بتركيب الخراطيش عليها.

بعد ذلك ، يمكنك شد المصابيح نفسها.

كل ما تبقى هو توصيل الأسلاك.

صنع سخان الأشعة تحت الحمراء بيديك

بواعث الأشعة تحت الحمراء الحديثة للتدفئة المنزلية موثوقة وعملية وذات كفاءة جيدة. تصدر هذه الأجهزة الأشعة تحت الحمراء ، والتي ، دون أن تتفاعل مع الهواء ، تساهم في التسخين السريع للأسطح المختلفة في الغرفة. وبالتالي ، يقومون بتحويل الكهرباء بكفاءة إلى طاقة حرارية.

الخيار الأكثر تكلفة للتجميع المنزلي هو سخان فيلم اقتصادي ، يعتمد على فيلم تسخين.

للعمل ، سوف تحتاج إلى إعداد المواد والأدوات التالية:

• قطعتان متطابقتان من الزجاج
• ورق ألومنيوم،
• مانع التسرب،
• شمعة البارافين
• لاصق الايبوكسي ،
• سلك كهربائي مع قابس
• حامل شمعة
• عصي تنظيف السخام،
• اسفنجة لتنظيف الاسطح الزجاجية.

يتم تجميع سخان الأشعة تحت الحمراء بيديك وفقًا للمخطط التالي:

1. يتم تنظيف الزجاج جيدًا من الأوساخ وإزالة الشحوم.
2. يتم تجميع قاعدة موصلة للسخان. باستخدام الشمعة ، يتم وضع السخام على الجزء الخلفي من الفراغات الزجاجية ، والذي يعمل كنوع من الموصل الحالي. قبل البدء في الإجراء ، يتم تبريد الفراغات قليلاً.
3. على طول محيط الفراغات ، يتم تنظيف السطح من السخام باستخدام عيدان تناول الطعام للحصول على حواف متساوية بعرض 0.5 سم.
4. يتم قطع الشرائط من الرقائق بعرض يساوي مساحة القاعدة الزجاجية الموصلة. سيتم استخدامها كأقطاب كهربائية موصلة.
5. يتم وضع قطعة واحدة على سطح مستو مع توجيه الجانب المدخن لأعلى ، ويتم وضع الغراء في طبقة رقيقة حول المحيط. يتم تثبيت شرائط الفويل على السطح اللاصق مع تحول طفيف إلى ما وراء حواف قطعة العمل.
6. من الأعلى مغطى بقطعة عمل ثانية ، على التوالي ، مع الجانب المدخن لأسفل ، يتم الضغط عليه لضبط الغراء. يتم معالجة جميع المفاصل بعناية باستخدام مادة مانعة للتسرب.
7. فحص قوة الهيكل النهائي. إذا كان مؤشر الطاقة لا يتجاوز 100 واط لكل 1 متر مربع. متر من الغرفة ، ثم يتم توصيل السخان بالشبكة باستخدام سلك موصل وقابس.

مقياس متعدد يقيس مقاومة القاعدة الموصلة للسخان.لحساب القوة ، يتم استخدام صيغة بسيطة: N \ u003d U × U / R ، أين

N - الطاقة ، U - الجهد الرئيسي (220 فولت) ، R - المقاومة.

على سبيل المثال ، R تساوي 20 أوم ، ثم N = 220 × 220/20. والنتيجة هي 2420 واط. هذه الطاقة كافية لتسخين غرفة مساحتها 25 مترًا مربعًا. م.

باعث الأشعة تحت الحمراء الفعال

يتميز أي باعث للأشعة تحت الحمراء يستخدم لتدفئة الغرفة بالكفاءة والكفاءة العالية. كل هذا يتحقق بفضل مبدأ التشغيل الفريد. لا تتفاعل موجات طيف الأشعة تحت الحمراء مع الهواء ، ولكنها تزيد من درجة حرارة سطح الأشياء في الغرفة.

هؤلاء في وقت لاحق ينقلون الطاقة الحرارية إلى الهواء. وهكذا ، فإن الحد الأقصى من الطاقة المشعة يتحول إلى طاقة حرارية. إنه على وجه التحديد بسبب الكفاءة العالية والكفاءة ، وأيضًا بسبب التكلفة المنخفضة للعناصر الهيكلية ، يتم تصنيع سخانات الأشعة تحت الحمراء بشكل متزايد بواسطة الأشخاص العاديين.

باعث الأشعة تحت الحمراء على أساس غبار الجرافيت. سخانات الغرف محلية الصنع ،

تعمل في طيف الأشعة تحت الحمراء ، ويمكن أن يتم من العناصر التالية:

• مسحوق الجرافيت
• لاصق الايبوكسي
• قطعتان من البلاستيك الشفاف أو الزجاج من نفس الحجم ؛
• سلك مع قابس
• محطات النحاس
• ترموستات (اختياري)
• إطار خشبي يتناسب مع قطع البلاستيك ؛
• شرابة.

أولاً ، قم بإعداد سطح العمل. لهذا الغرض ، يتم أخذ قطعتين من الزجاج من نفس الحجم ، على سبيل المثال ، 1 م × 1 م ، ويتم تنظيف المادة من الملوثات: بقايا الطلاء ، وعلامات اليد الدهنية. هذا هو المكان الذي يأتي فيه الكحول في متناول اليد. بعد التجفيف ، تبدأ الأسطح في تحضير عنصر التسخين.

عنصر التسخين هنا هو غبار الجرافيت. إنه موصل للتيار الكهربائي بمقاومة عالية. عند توصيله بالتيار الكهربائي ، يبدأ غبار الجرافيت في التسخين. بعد أن اكتسبت درجة حرارة كافية ، ستبدأ في إصدار موجات الأشعة تحت الحمراء ونحصل على سخان الأشعة تحت الحمراء للمنزل. لكن أولاً ، يجب تثبيت موصلنا على سطح العمل. للقيام بذلك ، قم بخلط مسحوق الكربون مع المادة اللاصقة حتى يتم تكوين كتلة متجانسة.

سخان غرفة محلية الصنع.

باستخدام فرشاة ، نصنع مسارات من مزيج من الجرافيت والإيبوكسي على سطح أكواب تم تنظيفها مسبقًا. يتم ذلك في نمط متعرج. يجب ألا تصل حلقات كل متعرج إلى حافة الزجاج بمقدار 5 سم ، بينما يجب أن ينتهي شريط الجرافيت ويبدأ من جانب واحد. في هذه الحالة ، ليس من الضروري عمل مسافات بادئة من حافة الزجاج. سيتم ربط محطات توصيل الكهرباء بهذه الأماكن.

نضع الكؤوس فوق بعضها البعض مع تلك الجوانب التي يتم وضع الجرافيت عليها ، وربطها بالغراء. لمزيد من الموثوقية ، يتم وضع الشغل الناتج في إطار خشبي. يتم توصيل المحطات النحاسية والأسلاك بنقاط خروج موصل الجرافيت على جوانب مختلفة من الزجاج لتوصيل الجهاز بالتيار الكهربائي. بعد ذلك ، يجب تجفيف سخانات محلية الصنع للغرفة لمدة يوم واحد. يمكنك توصيل منظم الحرارة في سلسلة. سيؤدي ذلك إلى تبسيط تشغيل الجهاز.

ما هي مزايا الجهاز الناتج؟ إنها مصنوعة من وسائل مرتجلة ، وبالتالي فهي منخفضة التكلفة. لا تسخن عن 60 درجة مئوية ، وبالتالي من المستحيل أن تحرق نفسك على سطحها. يمكن تزيين السطح الزجاجي حسب تقديرك بفيلم بمجموعة متنوعة من الأنماط ، والتي لن تنتهك سلامة التركيب الداخلي. هل تريد صنع سخانات غاز منزلية الصنع لمنزلك؟ سيساعد الفيديو في حل هذه المشكلة.

جهاز تسخين فيلم الأشعة تحت الحمراء. للتدفئة الكاملة لغرفة متوسطة الحجم ، يوصى باستخدام مواد أفلام جاهزة قادرة على إصدار موجات الأشعة تحت الحمراء. هم موجودون بكثرة في السوق اليوم.

العناصر الهيكلية المطلوبة:

• فيلم الأشعة تحت الحمراء 500 مم × 1250 مم (ورقتان) ؛

سخان فيلم محلي الصنع للشقة.

يبدأ تحضير سطح الجدار لسخان منزلي الصنع للشقة بتثبيت العزل الحراري. يجب ألا يقل سمكها عن 5 سم ، وللقيام بذلك ، تتم إزالة الطبقة الواقية من الطبقة ذاتية اللصق ويتم لصق البوليسترين على السطح مع رفع الرقاقة. في هذه الحالة ، يجب ضغط المادة بإحكام على الحائط. بعد ساعة من انتهاء العمل ، يمكنك المتابعة إلى الخطوة التالية.

صفائح فيلم الأشعة تحت الحمراء مترابطة في سلسلة. يتم تطبيق الغراء على الجزء الخلفي من المادة باستخدام ملعقة. كل هذا مرتبط بالبوليسترين المثبت مسبقًا. سيستغرق إصلاح السخان بشكل آمن ساعتين. بعد ذلك ، يتم توصيل سلك مع قابس وترموستات بالفيلم. الخطوة الأخيرة هي الزخرفة. للقيام بذلك ، يتم لصق القماش المُجهز على الفيلم باستخدام زوايا زخرفية.

يمكن تحديد استهلاك الغاز الدقيق لتسخين الكوخ بناءً على الحسابات الموضحة هنا.

الطاقة المثلى للتدفئة

لتجميع سخان المصباح ، من الأفضل استخدام طرز 150 واط

لاحظ فقط أنه بعد إدخال القانون الذي يحظر إنتاج المصابيح المتوهجة التقليدية التي تزيد عن 100 واط ، بدأ بيعها تحت اسم "بواعث الحرارة"

من خلال اتصالهم التسلسلي ، حتى نسختين ، يمكنك أن تشعر على الفور بالحرارة المشعة. في نفس الوقت ، لا يعمون عيونهم.

سيكون التيار في مثل هذه الدائرة عند نفس الجهد 420 مللي أمبير. هذا يعني أن مصباحين يستهلكان حوالي 100 واط في المجموع ، ويذهب معظمه للتدفئة.

يمكنك مقارنة كمية الطاقة التي يتم بيعها من سخانات الأشعة تحت الحمراء ، والمنطقة المصممة من أجلها. تبلغ نسبة الموديلات التقليدية 100 واط لكل 1 متر مربع.

مبردات الزيت لها نفس الأداء تقريبًا.

أي ، على أي حال ، يتحول الواط إلى حرارة. فقط نماذج الأشعة تحت الحمراء المتخصصة سيكون لها إشعاع أكثر اتجاهًا إلى نقطة أو منطقة معينة ، وسيكون لمنتجك المصنوع منزليًا زاوية أوسع.

بالمناسبة ، هذه 100 واط / م 2 مأخوذة من SNiP للغرف المعزولة وفقًا لجميع المعايير. هذه هي الطاقة المثلى لجميع السخانات في وسط روسيا.

بالنسبة لخطوط العرض الشمالية ، بما في ذلك المرائب الباردة غير المعزولة ، ستكون القيم أكبر بالفعل. على سبيل المثال ، إذا كان فقدان الحرارة في المرآب هو 1000 واط / ساعة ، وقمت بتسخينه بمقدار 300 واط ، فلن ترتفع درجة حرارتك أبدًا.

ولكن إذا كان فقدان الحرارة المثالي قريبًا من الصفر ، فإن 100W ستكون كافية لإنشاء حمام بالداخل.

تعتمد هذه القوة أيضًا على ارتفاع الأسقف (المتوسط ​​المحسوب - حتى 3 أمتار).

خيار جهاز الأشعة تحت الحمراء 3

يتطلب تصنيعها استخدام الجرافيت. بالإضافة إلى ذلك ، تحتاج إلى التحضير:

1. صندوق مسطح ، على سبيل المثال من ملمع الأحذية.
2. تنظيف رمال النهر.
3. شوكة.
4. سلكين.
5. كماشة.
6. ورقة من القصدير لا تزيد أبعادها عن الخصائص المماثلة للصندوق.

يتضمن إنتاج سخان الأشعة تحت الحمراء الخطوات التالية:

1. إزالة بقايا الكريم من العلبة وغسلها. يجب أن تبدو مثل المرآة.
2. طحن الجرافيت وخلطه بالرمل. النسب: واحد لواحد.
3. وضع الخليط المحضر في وعاء. تمتلئ نصف العلبة فقط بالمزيج.
4. قطع دائرة أو مربع من ورقة من الصفيح. يجب أن يتوافق الفراغ مع شكل الصندوق وأن يتناسب مع منتصف الصندوق.
5. التثبيت على دائرة من الصفيح لأحد الأسلاك. لهذا ، يتم استخدام كماشة. بعد ذلك يأتي تركيب القصدير بالكماشة.
6. قطع ثقب صغير في الجدار الجانبي. من الضروري إخراج السلك.
7. مزيد من ملء الصندوق بالجرافيت والرمل. يُسكب الخليط بحيث يتم تشكيل قمة مقببة.
8. انسداد الهيكل بغطاء. يتم ضغط هذا الأخير بقوة ، وضغط الجرافيت بالرمل. نتيجة لهذا ، يتشكل الضغط الزائد في المنتصف.
9. توصيل السلك الثاني بجسم الصندوق.
10. تركيب قابس أو أطراف توصيل البطارية.يتم تثبيتها في نهايات الأسلاك.

جهاز IR المصنوع سهل الاستخدام للغاية ويمكن أن يكون مناسبًا لأي مكان. خاصة بالنسبة للجراج. إنه صغير وتركيبه سهل للغاية. إنه قادر على العمل لفترة طويلة ، لأنه لا يوجد شيء عمليًا يحترق فيه. بفضل هذا ، لن تكون هناك حاجة لإجراء إصلاحات متكررة.

للتحكم في سخان الأشعة تحت الحمراء ، تحتاج إلى تغيير موضع الغطاء. كلما اقتربنا من القاعدة ، زاد الضغط الداخلي وزاد ارتفاع درجة حرارة الهيكل بأكمله. لإضعاف الطاقة ، يتم فك الغطاء أو رفعه لأعلى.

بمرور الوقت ، "يتخثر" محتواه. لذلك ، يتم تقليل الطاقة. إصلاح صغير لاستعادة الطاقة ينطوي على فك الجرافيت. يمكنك أيضًا هز السخان.

وهو أكثر دفئًا أو مسخنًا أو سخانًا يعمل بالأشعة تحت الحمراء سخان كهربائي يعمل بالأشعة تحت الحمراء سخان يعمل بالأشعة تحت الحمراء سخان غاز يعمل بالأشعة تحت الحمراء

المتطلبات الأساسية لسخان محلي الصنع

يجب أن يفي أي نوع من معدات التدفئة للمنزل ، بغض النظر عن ميزات التصميم وتعقيد التصنيع ، بالمتطلبات الأساسية:

• سهولة وتوافر التجميع.
• السلامة والموثوقية في التشغيل.
• الاقتصاد في استهلاك الطاقة.
• أداء عالي وقوة عمل.
• تكلفة معقولة للعناصر والمواد الإنشائية.
• بيئة العمل وسهولة النقل.
• المتانة والعملية.

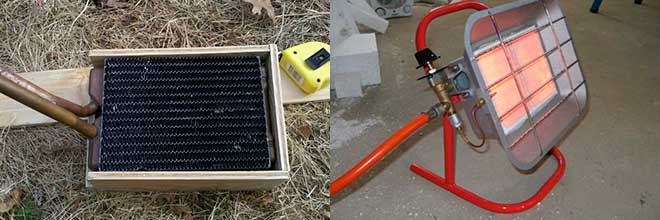

من بين السخانات الموجودة ، الأكثر كفاءة وإنتاجية هي: باعث الأشعة تحت الحمراء ، الكوارتز والسيراميك ، المسخن الكهربائي.

سخان مصباح هالوجين

يتم تجميع أبسط موقد على أساس مصباح هالوجين واحد فقط 1 كيلو واط.

لهذا ستحتاج إلى ثلاثة أشياء:

حاوية معدنية محكمة الغلق أو برميل مجلفن ، علبة ، إلخ.

قالب طوب

1000 واط هالوجين

تضع هذا المصباح داخل الحاوية على لبنة وتغلقه ، إذا جاز التعبير ، "منفاخ".

درجة حرارة تسخين سطح الحوائط بحجم الحاوية 400 * 400 * 600 مم ستصل إلى 80 درجة. لا تتجاوز درجة الحرارة القصوى للتدفئة الأرضية 30 درجة مئوية.

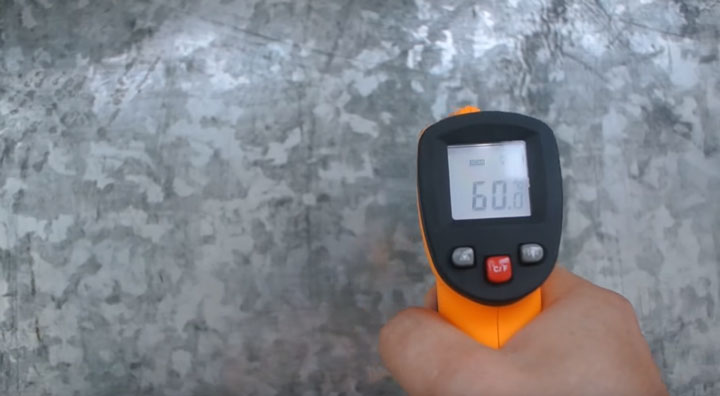

الثمانين هو بالتأكيد أكثر من اللازم ، لذلك من الأفضل أن تأخذ واحدًا من الهالوجين بقوة 500 وات أو تشغيل اثنين على التوالي عند 1 كيلو وات. في هذه الحالة ، سيكون تسخين جدران الموقد هو الأمثل - 60 درجة.

لإصلاح المصباح ، استخدم حامل خرطوشة سيراميك خاص.

إنه سيراميك. يتم تسخين الطوب الذي يقع عليه هذا "الوحش" حتى 300 درجة!

كما تفهم ، يجب أن تكون أسلاك التوصيل حرارية.

إذا فتحت "المنفاخ" لمثل هذا السخان ، فإن الصورة من الداخل ستشبه مفاعلًا نوويًا مصغرًا بخلية وقود واحدة - غاز هالوجين ملقى على لبنة.

وبسبب الطاقة المنخفضة ، يتم توصيلها كلها من خلال منفذ عادي مع قابس. ستصدم من مقدار الحرارة التي يمكن أن يشعها مثل هذا التصميم.

بالمناسبة ، من المريح جدًا تجفيف الملابس والأحذية.

هناك واحد فقط كبير ولكن. هذا هو العمر الافتراضي لمصباح كهربائي في مكان مغلق بدون ظروف تبريد عادية. يمكنني أن أؤكد لك أنه سيخيب ظنك كثيرًا.
