كيفية توصيل مجمع الحرارة بغلاية الوقود الصلب بيديك

اختيار المعدات عالية الجودة

يتم اختيار البطارية مباشرةً لمرجل من نوع الوقود الصلب تم شراؤه مسبقًا ويتم حساب المعلمات بحيث يمكنها بسهولة تجميع الطاقة الحرارية إلى الحد الأقصى ، والتي تم إنشاؤها بواسطة مصدر مباشر للحرارة المطلوبة.

ستكون الأولوية والمعيار الرئيسي لاختيار مجمع حرارة حديث ومدروس جيدًا هو الغلاية نفسها ، إذا كان وقت عملها لإدخال الحرارة والطاقة محدودًا إلى حد ما:

• لتوليد الحرارة فقط لحمولة واحدة لمرة واحدة من أي وقود وتحليلها الإضافي بواسطة نظام التدفئة الكامل المركب ليوم كامل.
• مُركب من النوع الشمسي لطاقة محددة ومطلوبة للتشغيل المستقر للغلاية ، حيث يتم جمع الحرارة حصريًا خلال ساعات النهار وبشكل مستقر بالتساوي أو بشكل حصري عند ذروة الاستخدام.

المؤشر الرئيسي لاختيار مجمع حرارة جيد هو المستهلك نفسه ، عندما تكون هناك حاجة لتغطية الحمل المركب لطبيعة حرارية لفترة زمنية معينة.

من الضروري شراء هذا الجهاز وفقًا للاحتياجات الفردية ، فضلاً عن خصائص غلاية الوقود الصلب المثبتة.

صمم مسبقًا نوع المركب الحراري الذي تحتاجه حتى يتمكن من أداء الوظائف الموكلة إليه بشكل كامل ومهام تضخيم الطاقة الحرارية المتولدة عن طريق المرجل والتحكم فيها.

أنظمة تسخين متعددة الدوائر مع مراكم حرارية

ميزة أخرى لا جدال فيها لخزان التراكم هي إمكانية تشغيله كمدفع هيدروليكي.

هذه الوظيفة ضرورية للغاية ، لأنه نظرًا لحقيقة أن جسم الخزان مجهز بأربع فوهات على الأقل ، يصبح من الممكن اختيار المبرد بدرجة الحرارة المطلوبة على مستوى أو آخر من خزان التخزين. سيمكن ذلك من تجهيز دائرة عالية الجودة بدرجة حرارة عالية ، ومجهزة بمشعات ، بالإضافة إلى التدفئة بدرجات حرارة منخفضة ، مثل التدفئة الأرضية.

ومع ذلك ، لا ينبغي لأحد أن ينسى المضخات التي تحتوي على دوائر تحكم في التدفئة ، لأن درجة الحرارة على مستويات مختلفة من خزان التخزين في أوقات مختلفة من اليوم ، كما تعلمون ، مختلفة. في الوقت نفسه ، لا تقتصر وظيفة الفتحات على منافذ دوائر التسخين. يمكن توصيل العديد من أنظمة الغلايات المجهزة وفقًا لأنواع مختلفة بمجمع تدفئة واحد في وقت واحد.

مخططات الأسلاك

هناك العديد من الطرق لربط غلاية الوقود الصلب بمراكم حراري ونظام تدفئة. لكنها كلها مشتقة من الدائرة الأساسية الموضحة أدناه. بفضل مساعدتها ، من السهل معرفة كيفية عمل هذه الوحدات في أزواج ، ثم تركيب كل شيء بيديك.

يحتوي مصدر تسخين الوقود الصلب على دائرة غلاية تقليدية مع وحدة خلط ، وتتمثل مهمتها في منع إمداد المرجل بمبرد بارد. ثم يتم توصيل أنابيب الإمداد والعودة بالخزان العازل ، على التوالي ، من أعلى وأسفل. بنفس الطريقة ، يتم توصيل نظام التدفئة ، المجهز أيضًا بوحدة خلط ، بمجمع الحرارة. والغرض منه هو الحفاظ على درجة حرارة الماء المطلوبة في النظام ، وخلط جزء من المبرد الساخن إذا لزم الأمر.

نقطة مهمة. يجب أن يكون الناتج الفعلي لمضخة الدوران لدائرة المرجل أعلى قليلاً من مجموعة مضخة دائرة التسخين. سيسمح الامتثال لهذا الشرط للتدفقات داخل مجمع الحرارة بالتحرك في الاتجاه الصحيح (كما هو موضح في الرسم البياني مع الأسهم البيضاء).

في الواقع ، ستكون مضخة الشبكة أقوى من مضخة الغلاية ، وهذا هو السبب.تكون مقاومة شبكة الأنابيب والرادياتير أعلى من 3-5 أمتار من الأنبوب من غلاية الوقود الصلب إلى مجمع الحرارة. هناك حاجة إلى مزيد من القوة والضغط للوحدة للتغلب على هذه المقاومة. لذلك ، ستكون مضخة الدائرة الأضعف للغلاية قادرة على توفير تدفق أكبر ، ما عليك سوى ضبط كلا الوحدتين بشكل صحيح. هناك خياران لحل المشكلة:

1. عند استخدام المضخات ثلاثية السرعات ، يمكنك ضبط أدائها عن طريق تبديل السرعات.
2. قم بتركيب صمام موازنة عند مدخل العودة من النظام إلى الخزان العازل ، والذي يمكن من خلاله إجراء التعديلات.

التسخين المتزامن للسخانات وتحميل طبقة تلو الأخرى لمجمع الحرارة ممكن عندما تتحرك التدفقات داخل الخزان أفقيًا مع غلبة طفيفة من جانب غلاية الوقود الصلب. السؤال الذي يطرح نفسه - كيفية التحقق منه؟ تبرز الإجابة: على كلا مدخلات العودة إلى الخزان ، من الضروري وضع موازين الحرارة (كما في الرسم التخطيطي) وإجراء الضبط عن طريق تبديل سرعة المضخات أو تدوير صمام الموازنة

حالة مهمة: يجب فتح الصمام الثلاثي لشبكة التدفئة يدويًا

من خلال الضبط ، من الضروري التأكد من أن درجة الحرارة عند مدخل مجمع الحرارة (T1) أقل من مخرجه (T2). هذا يعني أن جزءًا من الماء الساخن يذهب "لشحن" البطارية. يمكنك معرفة المزيد حول جميع النقاط من خبير من خلال مشاهدة الفيديو:

مخطط بديل

تم اقتراح مخطط أنابيب خزان عازلة ومرجل يعمل بالوقود الصلب من قبل أحد المشاركين في منتدى شعبي. تكمن خصوصيتها في حقيقة أنه أثناء انقطاع التيار الكهربائي ، يتم الحفاظ على قابلية تشغيل الدائرة ، على الرغم من أنه يتعين عليك الدفع مقابل ذلك بأقطار متزايدة من الأنابيب الفولاذية. يوضح الشكل أدناه اتصال مجمع الحرارة بنظام تدفئة مغلق ، ولكن أثناء التثبيت ، من الأفضل فتحه ، كما يقول المؤلف نفسه.

باختصار ، الجوهر هو: بفضل الإدخال على شكل حرف T أعلى الخزان ، يتم تسخين المشعات في نفس الوقت ويتم شحن المركب الحراري الذي يعمل بنفسك. يتم التحكم في مضخة دائرة الغلاية بواسطة مستشعر مثبت على خط الإمداد ، يعمل على تشغيل الوحدة عندما تصل درجة الحرارة إلى 60 درجة مئوية. يعتمد الدوران في الشبكة على ترموستات الغرفة التي تتصل بها مضخة الشبكة.

ملحوظة. تم اختبار مخطط الربط المقترح من قبل منشئه بناءً على تجربته الخاصة. تم وصف جميع تفاصيل التثبيت والتشغيل من قبل المؤلف في المنتدى

أنواع ومخططات مختلفة لتوصيل غلاية الوقود الصلب بالأنابيب

هناك طرق عديدة لتوصيل الغلاية والمعدات ذات الصلة بنظام التدفئة العام للمنزل. لنفكر في أكثرها شيوعًا.

يعمل خزان التخزين كغلاية DHW

تصميم الخزان عبارة عن حلزوني يقع داخل مجمع الحرارة. يقوم المبرد الساخن الموجود بالداخل بتسخين المياه الجارية لدائرة الماء الساخن. في حالة احتراق الغلاية وإغلاقها ، يسمح لك مجمع الحرارة بالحفاظ على درجة حرارة مقبولة في الغرفة ، لمدة تصل إلى يومين. شريطة عدم استخدام وظيفة DHW.

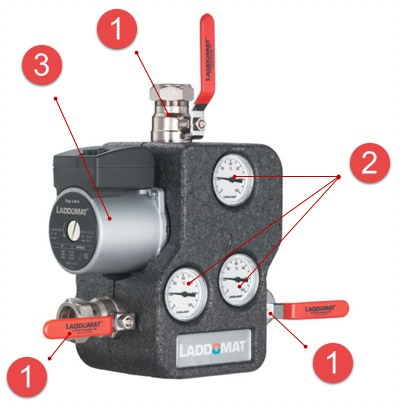

للتحكم في تدفق ودرجة حرارة سائل التبريد ، يتم استخدام جهاز خلط حراري أوتوماتيكي:

الجهاز مزود أيضًا بصمام فحص ، وصمام دوران طبيعي أوتوماتيكي للطوارئ (في حالة انقطاع التيار الكهربائي) ، وصمام حراري داخلي وتركيب.

مبدأ تشغيل الجهاز على النحو التالي. عندما يصل المبرد إلى درجة حرارة معينة (780 درجة مئوية) ، يفتح الصمام الحراري مصدر الماء من المجمع. يتم الاحتفاظ بدرجة الحرارة عند مستوى معين من خلال تنظيم المقطع العرضي لممر العودة من نظام التدفئة المركزية إلى القناة الالتفافية.

مخطط توصيل غلاية تعمل بالوقود الصلب بمجمع حراري مزدوج الاستخدام:

1. مجموعة الأمن. 2. خزان التخزين الحراري. 3. خلاط حراري. 4. خزان التمدد من نوع الغشاء. 5.صمام مكياج النظام 6. مضخة الدوران لنظام التدفئة. 7. مشعات. 8. خلط صمام ثلاثي. 9. فحص الصمام. 10. مضخة تداول DHW.

توصيل خزان تخزين حراري وخزان DHW منفصل

يعتمد حجم المرجل للتسخين السلبي لنظام DHW على عدد المستهلكين وقوة المعدات المستخدمة. عند مواسير غلايات الحبيبات ، لا يوصى باستخدام مواد وهياكل البولي بروبلين. غالبًا ما تتجاوز درجة حرارة المبادل الحراري عند المنفذ عند الأحمال القصوى أداء الأنابيب المصنوعة من مواد البوليمر.

أنابيب غلاية تعمل بالوقود الصلب مع غلاية ماء ساخن منفصلة:

1. المرجل. 2. المجموعة الأمنية 3. 4. خزان غشاء التوسع. 5. 6. مضخة. 7. خلط صمام ثلاثي. 8. صمام مكياج النظام. 9. المبرد. 10. غلايات الماء الساخن المنزلية للتدفئة غير المباشرة. 11. خزان التخزين الحراري.

اتصال متوازي لغلايتين للتدفئة

من أجل إطالة عمر الخدمة وتوزيع الموارد المستخدمة بالتساوي ، غالبًا ما يجمع المستخدمون نوعين مختلفين من مصادر التدفئة في مخطط إمداد حراري واحد. في هذه الحالة ، المصدر الرئيسي للحرارة في الشتاء هو غلاية تعمل بالوقود الصلب. يتم تشغيل الغلاية الكهربائية في وضع الطوارئ وخلال أشهر الصيف عند استخدامها لتسخين المياه.

مخطط الأنابيب لمرجل تسخين الوقود الصلب بتوصيل كهربائي متوازي:

1. بيليه المرجل. 2. مجموعة سلامة نظام التدفئة. 3. غلاية بديلة (كهربائية أو غازية). 4. فاصل لإزالة الهواء من النظام. 5. مضخة الدوران. 6. صمام خلط يدوي ثلاثي الاتجاهات. 7. صمام حماية التشغيل الجاف. 8. خزان التمدد. 9. صمام لتغذية النظام بالماء. 10. تراكم الحرارة. 11. مغسلة. 12. 13. مضخة الماء الساخن.

نظام التسخين القائم على مرجل الحبيبات معقد للغاية ويتطلب ضبطًا دقيقًا. قبل القيام بأعمال التركيب ، اقرأ بعناية المواد التعليمية المقدمة من الشركات المصنعة.

حساب تراكم الحرارة

يمكن شراء حاوية لتراكم الطاقة الحرارية جاهزة الصنع أو صنعها بشكل مستقل. لكن يطرح سؤال طبيعي: ما هي السعة التي يجب أن تكون عليها الخزان؟ بعد كل شيء ، لن يعطي الخزان الصغير التأثير المطلوب ، وسيكلف الكثير فلسًا واحدًا. ستساعد الإجابة على هذا السؤال في العثور على حساب تراكم الحرارة ، ولكن عليك أولاً تحديد المعلمات الأولية للحسابات:

• فقدان حرارة المنزل أو تربيعه ؛
• مدة عدم نشاط مصدر الحرارة الرئيسي.

دعونا نحدد سعة خزان التخزين باستخدام مثال منزل قياسي بمساحة 100 متر مربع ، والذي يتطلب كمية حرارة 10 كيلو واط للتسخين. افترض أن صافي وقت تعطل الغلاية هو 6 ساعات ، ومتوسط ​​درجة حرارة المبرد في النظام هو 60 درجة مئوية. منطقياً ، خلال الفترة الزمنية التي تكون فيها وحدة التسخين معطلة ، يجب أن تزود البطارية 10 كيلو واط للنظام كل ساعة ، ليصبح المجموع 10 × 6 = 60 كيلو واط. هذه هي كمية الطاقة التي يجب تجميعها.

نظرًا لأن درجة الحرارة في الخزان يجب أن تكون عالية قدر الإمكان ، فسنأخذ قيمة 90 درجة مئوية للحسابات ، ولا تزال الغلايات المحلية غير قادرة على فعل المزيد. يتم حساب السعة المطلوبة للمجمع الحراري ، معبراً عنها بكتلة الماء ، على النحو التالي:

• Q هو مقدار الطاقة الحرارية المتراكمة ، في حالتنا 60 كيلو واط ؛
• 0.0012 كيلو واط / كجم ºС هي السعة الحرارية المحددة للماء ، في وحدات القياس الأكثر شيوعًا - 4.187 كيلو جول / كجم С ؛
• Δt هو الفرق بين درجة الحرارة القصوى لسائل التبريد في الخزان ونظام التدفئة ، ºС.

لذلك ، يجب أن يحتوي مجمع المياه على 60 / 0.0012 (90-60) = 1667 كجم من الماء ، أي ما يقرب من 1.7 م 3 في الحجم. لكن هناك نقطة واحدة: يتم الحساب عند أدنى درجة حرارة في الخارج ، وهو أمر نادر الحدوث ، باستثناء المناطق الشمالية.بالإضافة إلى ذلك ، بعد 6 ساعات ، سيبرد الماء في الخزان إلى 60 درجة مئوية فقط ، مما يعني أنه في حالة عدم وجود طقس بارد ، يمكن "تفريغ" البطارية أكثر حتى تنخفض درجة الحرارة إلى 40 درجة مئوية. ومن هنا الاستنتاج: بالنسبة لمنزل مساحته 100 م 2 ، يكفي خزان تخزين بحجم 1.5 م 3 إذا كانت الغلاية غير نشطة لمدة 6 ساعات.

متطلبات عدم الانقطاع

لمعرفة أي وحدة غير منقطعة مناسبة لغلاية الغاز ، عليك أن تقرر مسبقًا المتطلبات التي تنطبق على الجهاز. سيساعد ذلك في التعرف على المؤشرات الرئيسية لـ UPS ، والتي تميز كفاءة عملها. البعض منهم:

• القوة النشطة والواضحة (مع مراعاة المكون التفاعلي) ، تُعرف بأنها ناتج جهد الإمداد والتيار في الحمل.
• معامل التشويه التوافقي الذي يشير إلى جودة جهد الخرج - انحراف شكل الجيب عن الشكل المثالي.
• وجود بطارية خارجية تسمح بعدم مقاطعة تشغيل المرجل في حالة عدم وجود التيار الكهربائي لعدة ساعات.
• مدة العملية دون اتصال.
• حدود تقلبات جهد الدخل المسموح بها بالفولت.

تعتمد مدة عمل البطارية إلى حد كبير على سعتها.

عندما يكون من المتوقع ، وفقًا لظروف تشغيل معدات الغلاية ، حدوث انقطاعات طويلة في مصدر الطاقة ، ينبغي أن يكون من الممكن توصيل بطاريات إضافية. من المرغوب أيضًا أن يكون للجهاز الذي تم شراؤه وظيفة المراقبة التلقائية لحالة مصدر الطاقة واستعادة وضع الطاقة العادي.

توصيل أنابيب المجمع الحراري بنظام التدفئة

كقاعدة عامة ، يتم توصيل الخزان العازل بنظام التسخين بالتوازي مع غلاية التدفئة ، لذلك يُطلق على هذا المخطط أيضًا مخطط أنابيب الغلاية.

دعونا نعطي المخطط المعتاد لتوصيل TA بنظام التدفئة بغلاية تسخين الوقود الصلب (لتبسيط المخطط ، لم يتم الإشارة إلى صمامات الإغلاق والأتمتة وأجهزة التحكم وغيرها من المعدات).

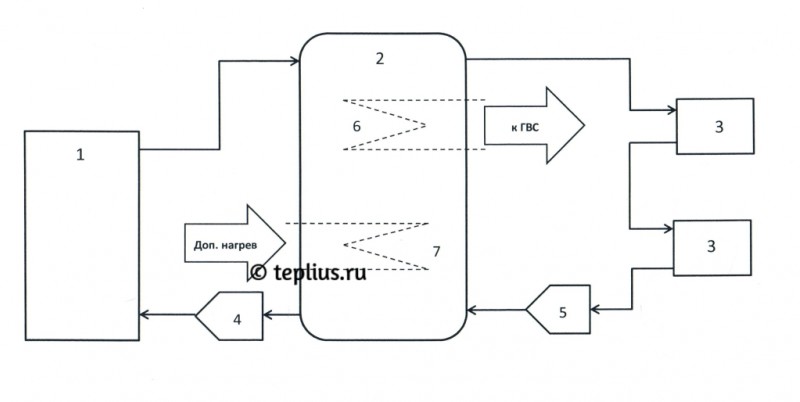

مخطط مبسط لأنابيب تراكم الحرارة

يوضح هذا الرسم البياني العناصر التالية:

1. غلاية تسخين.
2. مجمع حراري.
3. أجهزة التدفئة (مشعات).
4. مضخة تدوير في خط العودة بين المرجل والسخان.
5. مضخة التدوير في خط الرجوع للنظام بين أجهزة التسخين و TA.
6. مبادل حراري (ملف) لإمداد الماء الساخن.
7. مبادل حراري متصل بمصدر حرارة إضافي.

يتم توصيل أحد الأنابيب العلوية للخزان (مفتاح 2) بمخرج المرجل (مفتاح 1) ، والثاني متصل مباشرة بخط إمداد نظام التدفئة.

يتم توصيل أحد الأنابيب الفرعية السفلية لـ HE بمدخل المرجل ، بينما يتم تثبيت مضخة (مفتاح 4) في خط الأنابيب بينهما ، مما يضمن تدوير سائل العمل في دائرة من المرجل إلى HE و والعكس صحيح.

الأنبوب الفرعي السفلي الثاني الذي يتم توصيله بخط الإرجاع لنظام التسخين ، حيث يتم أيضًا تثبيت مضخة (مفتاح 5) ، والتي توفر إمداد المبرد المسخن إلى السخانات.

لضمان عمل نظام التدفئة في حالة انقطاع التيار الكهربائي المفاجئ أو فشل مضخات الدورة الدموية ، يتم توصيلها عادةً بالتوازي مع الخط الرئيسي.

في الأنظمة ذات دوران المبرد الطبيعي ، لا توجد مضخات تداول (نقاط البيع 4 و 5). هذا يزيد بشكل كبير من خمول النظام ، وفي نفس الوقت يجعله غير متطاير تمامًا.

يقع المبادل الحراري DHW (مفتاح 6) في الجزء العلوي من HE.

يعتمد موقع المبادل الحراري الإضافي (مفتاح 7) على نوع مصدر إدخال الحرارة:

• بالنسبة لمصادر الحرارة العالية (عنصر التسخين أو الغاز أو الغلاية الكهربائية) يتم وضعها في الجزء العلوي من الخزان العازل ؛
• بالنسبة لدرجات الحرارة المنخفضة (مجمع الطاقة الشمسية ، مضخة الحرارة) - في الأسفل.

المبادلات الحرارية المشار إليها في الرسم البياني اختيارية (نقاط البيع.6 و 7).

مبدأ التشغيل

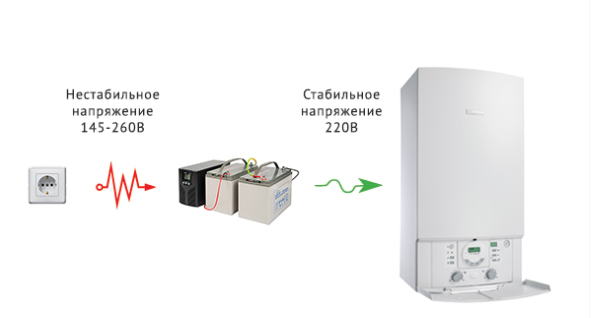

لا يختلف جوهر تشغيل الجهاز فيما يتعلق بمعدات الغلايات عن مبدأ حماية الأجهزة الكهربائية الأخرى. يتم التعبير عنها في اعتماد تدابير خاصة لتثبيت الجهد والقدرة على الحفاظ عليه لبعض الوقت عند المستوى المطلوب. لهذه الأغراض ، يتم استخدام UPS للغلايات المتصلة ببطارية خارجية ، يتم تحويل الجهد المباشر منها إلى جهد متناوب عن طريق العاكس الإلكتروني.

لتخفيف تقلبات الجهد في الشبكة أو الحماية من الخسارة قصيرة المدى ، يتم استخدام مبدأ التحويل المزدوج ، والذي يتكون في ما يلي:

1. يتم تطبيق جهد التيار المتردد المصحح على مرشح التيار الكهربائي ، مما يخفف من التقلبات الحادة عن طريق الحد من التوافقيات عالية التردد.
2. يدخل في جسر الصمام الثنائي ، والذي يحول المكون المتغير إلى ثابت.
3. إذا لزم الأمر ، يتم إنفاق جزء من التيار المعدل على دائرة شحن البطارية الاحتياطية المستخدمة في حالة يختفي فيها الجهد لفترة طويلة.
4. يذهب الجزء الرئيسي منه إلى العاكس ، حيث يتم إجراء التحويل العكسي للمكون الثابت إلى متغير.
5. الجهد المستقر الذي تم الحصول عليه بهذه الطريقة مناسب لتشغيل الوقود الصلب أو غلاية الغاز.

مزايا وعيوب سعة المخزن المؤقت

خزان عازلة المرجل

تشمل المزايا الرئيسية لنظام التدفئة مع تراكم الحرارة ما يلي:

• أقصى زيادة ممكنة في كفاءة غلاية الوقود الصلب والنظام بأكمله مع توفير موارد الطاقة ؛
• ضمان حماية المرجل والمعدات الأخرى من ارتفاع درجة الحرارة ؛
• سهولة استخدام المرجل ، مما يسمح بتحميله في أي وقت ؛
• أتمتة تشغيل المرجل من خلال استخدام مستشعرات درجة الحرارة ؛
• القدرة على توصيل العديد من مصادر الحرارة المختلفة بـ HE (على سبيل المثال ، غلايتان من أنواع مختلفة) ، مما يضمن دمجها في دائرة نظام تدفئة واحدة ؛
• ضمان درجة حرارة ثابتة في جميع غرف المنزل ؛
• إمكانية توفير الماء الساخن المنزلي دون استخدام أجهزة تسخين مياه إضافية.

تشمل عيوب المجمعات الحرارية لنظام التدفئة ما يلي:

• زيادة الجمود في النظام (يمر وقت أطول بكثير من لحظة إشعال المرجل حتى يدخل النظام في وضع التشغيل) ؛
• الحاجة إلى تثبيت TA بالقرب من غلاية التدفئة ، والتي تتطلب غرفة منفصلة للمنطقة المطلوبة في المنزل ؛
• أبعاد ووزن كبير ، مما يتسبب في تعقيد نقلها وتركيبها ؛
• تكلفة عالية نوعًا ما من HE المنتج صناعيًا (في بعض الحالات ، قد يتجاوز سعره ، اعتمادًا على المعلمات ، تكلفة المرجل نفسه).

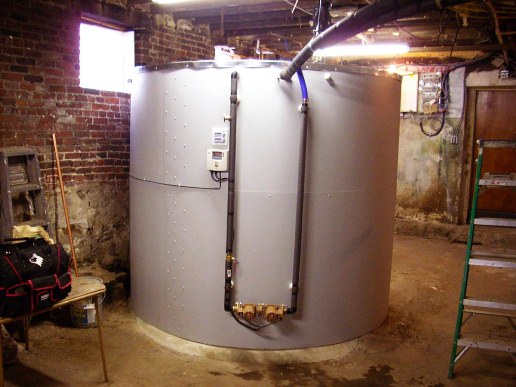

حل مثير للاهتمام: تراكم الحرارة في داخل المنزل.

في الداخل التركيب 1st الكلمة علبه قبو مقطع عرضي

يعد استخدام المركب الحراري مفيدًا اقتصاديًا ليس فقط لمراجل الوقود الصلب ، ولكن أيضًا لأنظمة التدفئة الكهربائية أو الغازية.

في حالة وجود غلاية كهربائية. يتم تشغيل TA بكامل طاقتها ليلاً ، عندما تكون أسعار الكهرباء أقل بكثير. أثناء النهار ، عندما يتم إيقاف تشغيل الغلاية ، يتم تسخين المكان باستخدام الحرارة المتراكمة أثناء الليل.

بالنسبة لغلايات الغاز ، يتم تحقيق وفورات من خلال الاستخدام البديل للغلاية نفسها و TA. في الوقت نفسه ، يتم تشغيل موقد الغاز بشكل أقل تكرارًا ، مما يضمن استهلاكًا أقل للغاز.

من غير المرغوب فيه تركيب مُراكم حراري في أنظمة التدفئة التي تتطلب تسخينًا سريعًا أو قصير المدى للغرفة ، لأن ذلك سيعيقه القصور الذاتي المتزايد للنظام.

3 تعليقات

بدلاً من المجمعات الحرارية المشار إليها في المقالة ، من الممكن بنجاح استخدام سخانات مياه التخزين بسعة 200 لتر أو أكثر ، متصلة بشكل متوازٍ.يتم توصيل المجمعات الحرارية بغلاية التدفئة بعد التسخين المنتظم للمنزل و (أو) خطر ارتفاع درجة حرارة الغلاية. إنه أرخص بكثير من الخيارات المعروضة. بالإضافة إلى ذلك ، يمكن استخدام عناصر تسخين سخانات المياه أثناء انقطاع تشغيل الغلاية ، على سبيل المثال ، في الليل. هذا مفيد مع عداد التعرفة المتعددة. الشيء الوحيد هو أنه عند استخدام الإيثيلين أو البروبيلين جليكول كمبرد ، يجب إزالة قضيب المغنيسيوم المثبت لتليين الماء من سخانات المياه. ظل هذا النظام يعمل من أجلي لمدة أربع سنوات ، مما يسمح حتى في الشتاء بتسخين غلاية تعمل بالوقود الصلب مرة واحدة في اليوم. في حالة الصقيع الشديد (من -27) مرتين في اليوم. ثلاثة سخانات مياه تخزينية بسعة 200 لتر تعمل كل واحدة منها كمركب حراري. كل سخان مياه كلفني 9700.

ربط المشورة المهنية

من أجل التنفيذ الصحيح والفعال لنظام تدفئة خاص يعتمد على أي غلاية تعمل بالوقود الصلب ، يمكنك توصيل مجمع الحرارة بعدة طرق. إنها شائعة جدًا بين الحرفيين المحترفين ، لكن يمكنك تعلم ذلك بنفسك ، حيث لا يوجد شيء معقد وخارق للطبيعة في هذه المخططات.

نصيحة! ضع في اعتبارك حقيقة أن تكلفة العمل تعتمد بشكل مباشر على المبدأ الأساسي لبناء نظام دوران ثابت للوقود في المرجل.

مخطط اتصال مجمع الحرارة

مع خلط السائل

مخطط توصيل مجمع الحرارة بغلاية الوقود الصلب من النوع الشائع واضح للغاية. تستخدم بسهولة وبتكلفة معقولة في أنابيب أنظمة التدفئة الدائمة ، والتي تعتمد على تدوير نوع بسيط من الجاذبية من الوقود في الغلاية. في هذه الحالة ، يحدث هذا:

• أثناء تسخين الحجم المحدد للمياه في المبادل الحراري للجهاز نفسه ، يبدأ تداوله في جميع أنحاء نظام خط الأنابيب المثبت ، والذي يمر عبر صمام الغلاية.
• عندما يتم الوصول إلى درجة الحرارة التي حددها المستخدم ، يبدأ الصمام المدمج في العمل بنشاط وبالتالي يحافظ على القيمة المحددة مسبقًا ، ويخلط تدريجياً الماء البارد فقط من الغلاية نفسها.
• في هذه اللحظة ، يتم سكب الماء الساخن من الوحدة المركبة في الخزان - هكذا يتم شحن مجمع الحرارة.
• طوال الوقت الذي لا يمكن تحديده إلا بواسطة خزان الغلاية ، يحترق الوقود تمامًا.
• تبدأ العملية العكسية ، والتي تتكون من إمداد المشعات الصغيرة بالمياه. يتم الحفاظ على استقرار درجة الحرارة طوال الوقت.
• عندما يتعذر على المصدر المباشر للحرارة المطلوبة الحفاظ على تسخين ثابت للمياه في خزان المجمع الحراري ، يتم إغلاق الصمام المركب بسرعة وبشكل موثوق ، ويعود النظام على الفور إلى حالته الأصلية.

في حالة عدم وجود مصدر طاقة أو تعطل مضخة الدوران ، ينتقل المرجل على الفور إلى وضع المخزن المؤقت الخاص ، والذي يسمح للنظام بأكمله بالعمل فقط على صمام الفحص.

توصيل مجمع حراري بغلاية تعمل بالوقود الصلب

الماء المجمّع ، الذي تم تسخينه حتى هذه النقطة في المرجل نفسه ، يدخل بنشاط في الخزان المركب. ثم ذهبت إلى العديد من مشعات التدفئة. تضمن هذه العملية المستمرة تسخينًا سلسًا للمياه وانخفاضًا لطيفًا في درجات الحرارة المرتفعة.

نصيحة! لكي تعمل دائرة التسخين في أفضل حالاتها ، يجب أن يتم تركيب مجمع الحرارة على ارتفاع كافٍ بحيث لا يكون هناك اتصال مع مشعات التدفئة.

مع التوزيع الهيدروليكي

يتم بيع نظام من هذا النوع لكل طراز مرجل تقريبًا. بفضلهم ، من الممكن توفير إمداد مستمر ومستقر للكهرباء. لكي يعمل النظام المدروس بالكامل بشكل صحيح وسلس ، من المفيد توفير مصدر للتغذية المستقرة والمغذية بشكل صحيح وواضح.

من الممكن تنفيذ هذا المبدأ: لن تعمل الغلاية المثبتة إلا كحاوية خاصة ، والتي تعمل إلى أقصى حد على استقرار درجة حرارة كمية كبيرة من المياه اللازمة للراحة في الغرفة. هذا منطقي في الحالة التي يكون فيها من الضروري توفير الطاقة على الفور للعديد من دوائر التدفئة الخاصة.

لقد وجد توصيل مجمع الحرارة بغلاية الوقود الصلب من هذا النوع تطبيقًا واسعًا بين المستخدمين والمطورين المعاصرين.

يعتمد اختيار مخطط توصيل مجمع الحرارة على الاحتياجات الفردية لمالك المنزل وأولئك الذين يعيشون هناك. تحتاج هنا إلى تقييم جميع المزايا والعيوب ، وكذلك مراعاة العديد من العوامل التي يمكن أن تؤثر بشكل كبير على الاختيار النهائي.

يعتمد الكثير على المنطقة التي سيتم تسخينها باستخدام غلاية تعمل بالوقود الصلب ؛ العناصر والتجمعات المستخدمة للتركيب بأكمله ؛ العدد المحسوب للخطوط التي سيتم إجراؤها في الحزام ؛ وجود نظام مدروس جيدًا لإمدادات المياه الساخنة المستقرة للغرفة بأكملها.

يعد تنظيم مخطط الأسلاك بشكل صحيح مهمة صعبة تتطلب زيادة التركيز والنهج الصحيح. إذا لم تكن هناك ثقة في معرفتك ، فمن الأفضل تكليف العملية بأخصائيين ذوي خبرة ومؤهلين.
