حساب التدفئة حسب مساحة الغرفة

تعديل النتائج

ستظهر أي من الطرق المختارة نتيجة تقريبية فقط إذا لم تؤخذ في الاعتبار جميع العوامل التي تؤثر على انخفاض أو زيادة فقدان الحرارة. لإجراء حساب دقيق ، من الضروري مضاعفة القيمة التي تم الحصول عليها لقدرة المشعات في المعاملات أدناه ، والتي من بينها اختيار المعامل المناسب.

اعتمادًا على حجم النوافذ وجودة العزل من خلالها ، يمكن أن تفقد الغرفة 15-35٪ من الحرارة. لذلك ، بالنسبة للحسابات ، سنستخدم معاملين متعلقين بالنافذة.

نسبة مساحة النوافذ والأرضية في الغرفة:

• لنافذة ذات نافذة ثلاثية الزجاج أو نافذة زجاجية مزدوجة مع الأرجون - 0.85 ؛
• لنافذة ذات نافذة زجاجية مزدوجة عادية - 1.0 ؛
• للإطارات ذات الزجاج المزدوج التقليدي - 1.27.

الجدران والسقف

يعتمد فقدان الحرارة على عدد الجدران الخارجية وجودة العزل الحراري والغرفة التي تقع فوق الشقة. لحساب هذه العوامل ، سيتم استخدام 3 معاملات أخرى.

عدد الجدران الخارجية:

• لا جدران خارجية ، لا فقدان الحرارة - معامل 1.0 ؛
• جدار خارجي واحد - 1.1 ؛
• اثنان - 1.2 ؛
• ثلاثة - 1.3.

• العزل الحراري العادي (جدار بسمك 2 قرميد أو طبقة عازلة) - 1.0 ؛
• درجة عالية من العزل الحراري - 0.8 ؛
• منخفض - 1.27.

حساب نوع غرفة الطابق العلوي:

• شقة ساخنة - 0.8 ؛
• علية ساخنة - 0.9 ؛
• العلية الباردة - 1.0.

ارتفاع السقف

إذا استخدمت طريقة حساب مساحة غرفة ذات ارتفاع غير قياسي للجدار ، فسيتعين عليك أخذها في الاعتبار لتوضيح النتيجة. يمكن إيجاد المعامل على النحو التالي: اقسم ارتفاع السقف الحالي على الارتفاع القياسي وهو 2.7 متر. وهكذا نحصل على الأرقام التالية:

الظروف المناخية

يأخذ المعامل الأخير في الاعتبار درجة حرارة الهواء بالخارج في الشتاء. سنبدأ من متوسط ​​درجة الحرارة في أبرد أسبوع في السنة.

لماذا تحتاج إلى معرفة هذه المعلمة

توزيع الفاقد الحراري في المنزل

ما هو حساب الحمل الحراري للتدفئة؟ يحدد المقدار الأمثل للطاقة الحرارية لكل غرفة ومبنى ككل. المتغيرات هي قوة معدات التدفئة - المرجل ، المشعات وخطوط الأنابيب. تؤخذ أيضًا الخسائر الحرارية في المنزل في الاعتبار.

من الناحية المثالية ، يجب أن يعوض ناتج الحرارة لنظام التدفئة عن كل فقد الحرارة وفي نفس الوقت يحافظ على مستوى درجة حرارة مريح. لذلك ، قبل حساب الحمل السنوي للتدفئة ، من الضروري تحديد العوامل الرئيسية التي تؤثر عليه:

• خصائص العناصر الهيكلية للمنزل. تؤثر الجدران الخارجية والنوافذ والأبواب ونظام التهوية على مستوى فقد الحرارة ؛
• أبعاد المنزل. من المنطقي أن نفترض أنه كلما كانت الغرفة أكبر ، يجب أن يعمل نظام التدفئة بشكل مكثف. العامل المهم في هذه الحالة ليس فقط الحجم الكلي لكل غرفة ، ولكن أيضًا مساحة الجدران الخارجية وهياكل النوافذ ؛
• المناخ في المنطقة. مع حدوث انخفاضات طفيفة نسبيًا في درجة الحرارة الخارجية ، هناك حاجة إلى كمية صغيرة من الطاقة للتعويض عن فقد الحرارة. أولئك. يعتمد الحد الأقصى لحمل التدفئة لكل ساعة بشكل مباشر على درجة انخفاض درجة الحرارة في فترة زمنية معينة ومتوسط ​​القيمة السنوية لموسم التدفئة.

بالنظر إلى هذه العوامل ، يتم تجميع الوضع الحراري الأمثل لتشغيل نظام التدفئة. تلخيصًا لكل ما سبق ، يمكننا القول إن تحديد الحمل الحراري للتدفئة ضروري لتقليل استهلاك الطاقة والحفاظ على المستوى الأمثل للتدفئة في مباني المنزل.

لحساب حمولة التدفئة المثلى وفقًا للمؤشرات المجمعة ، تحتاج إلى معرفة الحجم الدقيق للمبنى

من المهم أن تتذكر أن هذه التقنية قد تم تطويرها للهياكل الكبيرة ، لذلك سيكون خطأ الحساب كبيرًا.

إجابات الخبراء

2006-2014:

اضرب 140 في متوسط ​​ارتفاع الأسقف واحصل على الحجم ... حوالي 140 * 2.5 = 350 متر مكعب ، أي أن المرجل على الأرجح صغير جدًا

إيلينا باتروشيفا:

يجب قياس كل مبنى أو ملحق على طول محيطه على طول القاعدة لحساب مساحة البناء وفوق القاعدة ، على طول جسم جدران المبنى ، مع أخذ جميع الأبعاد اللازمة لحساب مساحة الهيكل أجزائه وامتداداته. ملاحظة: لم يتم قياس الأجزاء البارزة من الجدران الخارجية (الأعمدة ، العوارض الخشبية حتى سمك 10 سم وعرضها حتى 1 متر) ولا يتم تطبيقها على المخطط. يتم قياس جميع النتوءات الأخرى في المباني وتطبيقها على المخطط وتضمينها في السعة المكعبة الإجمالية للهيكل. عند قياس المباني على طول المحيط ، من الضروري مراعاة تخصيص الأجزاء الفردية للهيكل ، اعتمادًا على الغرض ، على مواد الجدار المختلفة والارتفاعات ، ونتيجة لذلك يجب وضع القياسات على الخطة بحيث أثناء التقييم لن تكون هناك صعوبة في تحديد تكعيب المبنى. baurum / _library /؟ cat = systems_heating & id = 1549 .abok /for_spec/articles.php؟nid=3272 .gosreg.kg / index.php؟ option = com_content & view = article & id = 221 & Itemid = 156

الكسندر ايونوف:

الأبعاد مأخوذة من الخارج وليس من الداخل

سيرجي ديميترييف:

حساب الطلب على الحرارة في موقع البناء ، يتم استهلاك الحرارة لتدفئة المبنى قيد الإنشاء ، وتدفئة المباني المؤقتة وللاحتياجات التكنولوجية. يتم تحديد استهلاك الحرارة في kJ / h لتدفئة مبنى قيد الإنشاء وتدفئة المباني المؤقتة من خلال الصيغ: Q1 = q * V1 * (tv - tn) * a * K1 * K2 ؛ K1 * K2 ، حيث q هي الحرارة المحددة خصائص المباني ، كيلوجول / متر مكعب. وابل؛ بالنسبة للمباني السكنية والعامة ، q تساوي 2.14 ؛ للمباني المؤقتة - 3.36 ؛ للمباني العامة والإدارية المؤقتة - 2.73 كيلوجول / متر مكعب. وابل؛ V1 - حجم الجزء الساخن من المبنى قيد الإنشاء وفقًا للقياس الخارجي ، m3 ؛ V2 - حجم المباني المؤقتة وفقًا للقياس الخارجي ، م 3 ؛ التلفزيون هو درجة الحرارة الداخلية المحسوبة ، درجة. ؛ tn هي درجة الحرارة الخارجية المحسوبة ، deg. ؛ أ - معامل يأخذ في الاعتبار تأثير درجة الحرارة الخارجية المحسوبة على q (1.1) ؛ K1 - معامل يأخذ في الاعتبار فقد الحرارة في الشبكة ، ويساوي 1.15 ؛ K2 - المعامل الذي يوفر إضافة لتكاليف الحرارة غير المحسوبة ، يؤخذ يساوي 1.10. Q1 = 2.14 * 8288 * (16 + 22) * 1.1 * 1.15 * 1.1 = 937843 كيلوجول / ساعة ؛ Q2 = 3.36 * 597.6 * (16 + 22) * 1.1 * 1.15 * 1.1 = 106173 كيلوجول / ساعة. يتم تحديد استهلاك الحرارة للاحتياجات التكنولوجية في كل مرة من خلال حسابات خاصة ، بناءً على نطاق العمل المحدد ، وشروط العمل ، والأوضاع المقبولة ، وما إلى ذلك. مصادر الإمداد الحراري المؤقت هي شبكة التدفئة الحالية لمنازل الغلايات. جميع المعلومات موجودة على الشبكة. يتعلم الطلاب السادة استخدام netom. حتى أن هناك أطروحات.

تحديد عدد المشعات للأنظمة أحادية الأنبوب

هناك نقطة أخرى مهمة للغاية: كل ما سبق ينطبق على نظام التدفئة ثنائي الأنابيب. عندما يدخل المبرد بنفس درجة الحرارة مدخل كل من المشعات. يعتبر نظام الأنبوب الواحد أكثر تعقيدًا: حيث يدخل الماء البارد كل سخان لاحق. وإذا كنت تريد حساب عدد المشعات لنظام أحادي الأنبوب ، فأنت بحاجة إلى إعادة حساب درجة الحرارة في كل مرة ، وهذا أمر صعب ويستغرق وقتًا طويلاً. أي مخرج؟ أحد الاحتمالات هو تحديد قوة المشعات بالنسبة لنظام ثنائي الأنابيب ، ثم إضافة أقسام بما يتناسب مع انخفاض الطاقة الحرارية لزيادة نقل الحرارة للبطارية ككل.

في نظام أحادي الأنابيب ، يصبح الماء لكل مشعاع أكثر برودة وبرودة.

دعنا نوضح بمثال. يوضح الرسم البياني نظام تسخين أحادي الأنبوب بستة مشعات. تم تحديد عدد البطاريات للأسلاك ثنائية الأنابيب. الآن أنت بحاجة إلى إجراء تعديل. بالنسبة للسخان الأول ، يبقى كل شيء كما هو. الثاني يتلقى المبرد بدرجة حرارة منخفضة. نحدد النسبة المئوية لانخفاض الطاقة ونزيد عدد الأقسام بالقيمة المقابلة. في الصورة اتضح كما يلي: 15kW-3kW = 12kW. نجد النسبة المئوية: انخفاض درجة الحرارة 20٪. وفقًا لذلك ، للتعويض ، نزيد عدد المشعات: إذا كنت بحاجة إلى 8 قطع ، فستزيد بنسبة 20٪ - 9 أو 10 قطع. هذا هو المكان الذي تكون فيه معرفة الغرفة في متناول اليد: إذا كانت غرفة نوم أو حضانة ، فقم بتقريبها ، إذا كانت غرفة معيشة أو غرفة أخرى مماثلة ، فقم بتدويرها لأسفل

كما أنك تأخذ في الحسبان الموقع المتعلق بالنقاط الأساسية: في الشمال تقرب لأعلى ، في الجنوب - لأسفل

في الأنظمة أحادية الأنابيب ، تحتاج إلى إضافة أقسام إلى المشعات الموجودة على طول الفرع

من الواضح أن هذه الطريقة ليست مثالية: بعد كل شيء ، اتضح أن البطارية الأخيرة في الفرع يجب أن تكون ضخمة ببساطة: وفقًا للمخطط ، يتم تزويد المبرد بسعة حرارية معينة مساوية لقوته إلى مدخلاته ، و من غير الواقعي إزالة كل 100٪ عمليًا. لذلك ، عند تحديد قدرة المرجل للأنظمة أحادية الأنابيب ، فإنها عادة ما تأخذ بعض الهامش ، وتضع صمامات الإغلاق وتوصيل المشعات عبر ممر جانبي بحيث يمكن ضبط نقل الحرارة ، وبالتالي تعويض الانخفاض في درجة حرارة المبرد. يتبع كل هذا شيء واحد: يجب زيادة عدد و / أو أبعاد المشعات في نظام أحادي الأنبوب ، وكلما ابتعدت عن بداية الفرع ، يجب تثبيت المزيد والمزيد من الأقسام.

يعد الحساب التقريبي لعدد أقسام مشعات التدفئة أمرًا بسيطًا وسريعًا. لكن التوضيح ، اعتمادًا على جميع ميزات المبنى وحجمه ونوع الاتصال والموقع ، يتطلب الاهتمام والوقت. لكن يمكنك بالتأكيد تحديد عدد السخانات لخلق جو مريح في الشتاء.

حساب فقد الحرارة

يحدث فقدان الحرارة الرئيسي من خلال جدران الغرفة. للحساب ، تحتاج إلى معرفة معامل التوصيل الحراري للمواد الخارجية والداخلية التي تم بناء المنزل منها ، ومن المهم أيضًا معرفة سمك جدار المبنى ومتوسط ​​درجة الحرارة الخارجية. الصيغة الأساسية:

Q \ u003d S x ΔT / R ، أين

ΔT هو فرق درجة الحرارة بين القيمة المثلى الخارجية والداخلية ؛

S هي مساحة الجدران ؛

R هي المقاومة الحرارية للجدران ، والتي بدورها تحسب بالصيغة:

R = B / K ، حيث B هي سمك الطوب ، K هي معامل التوصيل الحراري.

مثال حسابي: المنزل مبني من الصخر الصخري في منطقة سامراء. يبلغ متوسط ​​الموصلية الحرارية للصخور الصخرية 0.5 وات / م * كلفن ، وسماكة الجدار 0.4 م ، وبالنظر إلى متوسط ​​المدى ، فإن أدنى درجة حرارة في الشتاء هي -30 درجة مئوية. في المنزل ، وفقًا لـ SNIP ، تكون درجة الحرارة العادية +25 درجة مئوية ، والفرق هو 55 درجة مئوية.

إذا كانت الغرفة بزاوية ، فإن كلا جدرانها على اتصال مباشر بالبيئة. تبلغ مساحة الجدارين الخارجيين للغرفة 4x5 م وارتفاع 2.5 م 4x2.5 + 5x2.5 = 22.5 م 2.

بعد ذلك ، يتم عرض معامل فقد الحرارة لإتمام حساب نظام التدفئة:

س = 22.5 * 55 / 0.8 = 1546 وات.

بالإضافة إلى ذلك ، من الضروري مراعاة عزل جدران الغرفة. عند الانتهاء من المنطقة الخارجية بالبلاستيك الرغوي ، يتم تقليل فقد الحرارة بحوالي 30٪. لذا ، سيكون الرقم النهائي حوالي 1000 واط.

حساب عدد مشعات التدفئة حسب المساحة وحجم الغرفة

عند استبدال البطاريات أو التبديل إلى التدفئة الفردية في شقة ، فإن السؤال الذي يطرح نفسه هو كيفية حساب عدد مشعات التدفئة وعدد أقسام الجهاز. إذا كانت طاقة البطارية غير كافية ، سيكون الجو باردًا في الشقة خلال موسم البرد. لا يؤدي العدد المفرط من الأقسام إلى مدفوعات زائدة غير ضرورية فقط - مع نظام تدفئة أحادي الأنابيب ، سيترك سكان الطوابق السفلية بدون تدفئة. يمكنك حساب الطاقة المثلى وعدد المشعات بناءً على مساحة الغرفة أو حجمها ، مع مراعاة ميزات الغرفة وخصائص أنواع مختلفة من البطاريات.

كيفية حساب عدد أقسام المبرد

لحساب عدد المشعات ، توجد عدة طرق ، لكن جوهرها واحد: اكتشف الحد الأقصى لفقد الحرارة في الغرفة ، ثم احسب عدد السخانات اللازمة لتعويضها.

هناك طرق مختلفة للحساب. أبسطها تعطي نتائج تقريبية. ومع ذلك ، يمكن استخدامها إذا كانت الغرف قياسية أو تطبق معاملات تسمح لك بمراعاة الظروف "غير القياسية" الحالية لكل غرفة معينة (غرفة زاوية ، شرفة ، نافذة كاملة الجدار ، إلخ). هناك عمليات حسابية أكثر تعقيدًا باستخدام الصيغ.لكن في الواقع ، هذه هي نفس المعاملات ، تم جمعها فقط في صيغة واحدة.

هناك طريقة أخرى. يحدد الخسائر الفعلية. جهاز خاص - مصور حراري - يحدد الفقد الفعلي للحرارة. وبناءً على هذه البيانات ، قاموا بحساب عدد المشعات اللازمة لتعويضها. ميزة أخرى لهذه الطريقة هي أن صورة المصور الحراري تظهر بالضبط المكان الذي تترك فيه الحرارة أكثر نشاطًا. قد يكون هذا زواجًا في العمل أو في مواد البناء ، صدعًا ، إلخ. لذلك في نفس الوقت يمكنك تصحيح الوضع.

يعتمد حساب المشعات على فقد الحرارة في الغرفة وإخراج الحرارة المقدر للأقسام

حساب مشعاع التدفئة حسب المنطقة

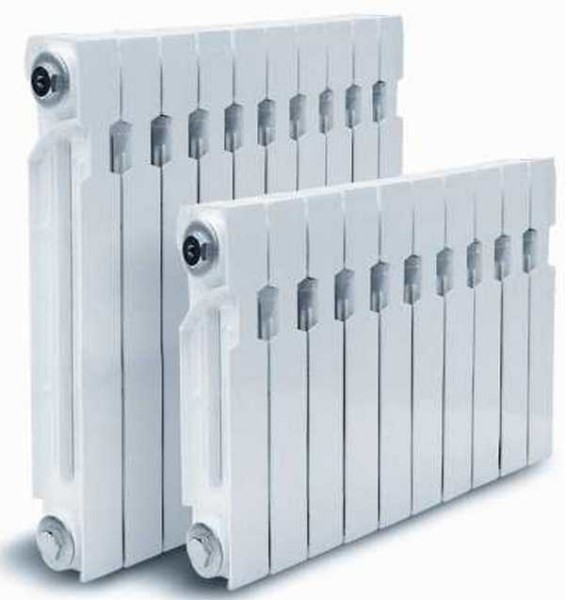

يعتمد ذلك على المادة التي صنعت منها. في أغلب الأحيان اليوم تستخدم ثنائية المعدن والألمنيوم والصلب ، وغالبًا ما تستخدم مشعات من الحديد الزهر. كل واحد منهم لديه مؤشر نقل الحرارة الخاص به (الطاقة الحرارية). المشعات ثنائية المعدن بمسافة بين المحاور 500 مم ، في المتوسط ​​، تتراوح من 180 إلى 190 واط. مشعات الألومنيوم لها نفس الأداء تقريبًا.

يتم حساب انتقال الحرارة للمشعات الموصوفة لقسم واحد. مشعات اللوح الفولاذي غير قابلة للفصل. لذلك ، يتم تحديد نقل الحرارة بناءً على حجم الجهاز بأكمله. على سبيل المثال ، ستكون الطاقة الحرارية لرادياتير من صفين بعرض 1100 مم وارتفاع 200 مم 1010 وات ، وسيكون مشعاع الألواح الفولاذية بعرض 500 مم وارتفاع 220 مم 1644 وات.

يتضمن حساب مشعاع التسخين حسب المنطقة المعلمات الأساسية التالية:

- ارتفاع السقف (قياسي - 2.7 م) ،

- الطاقة الحرارية (لكل متر مربع - 100 واط) ،

- جدار خارجي واحد.

توضح هذه الحسابات أنه لكل 10 أمتار مربعة. يتطلب متر 1000 واط من الطاقة الحرارية. هذه النتيجة مقسومة على ناتج الحرارة لقسم واحد. الجواب هو العدد المطلوب من أقسام المبرد.

بالنسبة للمناطق الجنوبية من بلدنا ، وكذلك بالنسبة للمناطق الشمالية ، تم تطوير معاملات متناقصة ومتزايدة.

حقوق المشتري

عند القيام بشراء مسكن في مبنى جديد مع دراسة تفصيلية للرسومات ومشروع الشقة ، يبرز سؤال طبيعي ، ما هي المعاملات وماذا تخفي؟

للقيام بذلك ، دعنا نلقي نظرة على مثال:

وقع المشتري اتفاقية مع المطور العقاري بشأن المشاركة في رأس المال ، مع توقع شراء شقة بمساحة 77 مترًا مربعًا. م مع ادراج هنا منطقة لوجيا. ومع ذلك ، في العقد ، لم تكن هناك إشارات إلى المعاملات المستخدمة في الحسابات ونسخة من مخطط الطابق للمبنى.

تم تشغيل الشقة ، وتم استلام جواز سفر تقني. وبعد ذلك حدث ذلك! كانت المساحة الفعلية للشقة 72.5 متر مربع. م تمت إضافة مساحة غرف الكرة إليها - 68 مترًا مربعًا. م ولوجيا 4.5 متر مربع. م. باستخدام معامل 0.5. واتضح أن 4.5 متر مربع. م
. لقد دفعت زائدة. التالي هو المحكمة. ولم يتم قبول جميع حجج المطور واضطر إلى إعادة الأموال إليك مقابل هذه اللقطات.

فيما يتعلق بسوق الإسكان الثانوي ، فإن إعادة التطوير متكررة ، خاصة من قبل أصحاب الشقق الموجودة في طوابق المباني. ونتيجة لذلك ، يتم تسخين لوجيا ، كما كانت ، من خلال استمرار الغرفة. وهنا ، إذا لم يكن من الضروري في وقت سابق إدراجه في المساحة الإجمالية ، فهو الآن نعم بالتأكيد.

وعندما تتلقى فاتورة لنظام التدفئة ، فإنها عادة ما تتضمن حسابًا بناءً على المساحة الإجمالية لشقتك ، باستثناء الشرفات ، والمقطع ، وما إلى ذلك. ولكن عندما تصبح لوجيا الخاصة بك دافئة ، ستتم إضافتها بالتأكيد إلى المساحة الإجمالية.
. مما سيزيد بالتالي من نفقاتك لدفع تكاليف خدمات شبكة التدفئة. سيتم تضمين جميع المباني التي كانت "باردة" في السابق والتي تحتوي الآن على مشعات تعمل بواسطة شبكة التدفئة المركزية في المساحة الإجمالية للسكن.

كيفية حساب حجم ومساحة المبنى

أ. حجم ومساحة المبنى السكني أثناء التصميم
(من SP 54.13330.2011 المباني السكنية متعددة الشقق)

ب- حجم ومساحة المبنى السكني لخصائص المستهلك
(من SP 54.13330.2011 المباني السكنية متعددة الشقق)

ب- حجم ومساحة المبنى العام
(من SP 118.13330.2012 للمباني العامة)

1. يتم تحديد المساحة الإجمالية للمبنى على أنها مجموع مساحات جميع الطوابق (بما في ذلك التقنية والعلية والطابق السفلي والطابق السفلي).
2. تشمل المساحة الإجمالية للمبنى منطقة الميزانين والمعارض والشرفات والقاعات الأخرى والشرفات الأرضية والممرات الخارجية والمعارض والممرات المؤدية إلى المباني الأخرى.
3. في المساحة الإجمالية للمبنى ، يشار إلى مساحة عناصر التخطيط المفتوحة غير المدفأة للمبنى (بما في ذلك مساحة السطح المستغَل ، والمعارض الخارجية المفتوحة ، والمقطع المفتوح ، وما إلى ذلك) بشكل منفصل.
4. مساحة الغرف متعددة الإضاءة ، وكذلك المسافة بين رحلات السلالم أكثر من عرض الرحلة والفتحات في الأسقف أكثر من 36 مترًا مربعًا. يجب تضمين م في المساحة الإجمالية للمبنى داخل طابق واحد فقط.
5. يجب قياس مساحة الأرضية على مستوى الأرضية داخل الأسطح الداخلية (تشطيب نظيف) للجدران الخارجية. يتم قياس مساحة الأرضية ذات الجدران الخارجية المائلة على مستوى الأرض. تقاس مساحة أرضية العلية داخل الأسطح الداخلية للجدران الخارجية وجدران العلية المجاورة لجيوب العلية ، مع مراعاة D.5.
6. تُعرَّف المساحة الصالحة للاستخدام في المبنى بأنها مجموع مساحات جميع المباني الموجودة فيه ، وكذلك الشرفات والميزانين في القاعات والردهات وما إلى ذلك ، باستثناء السلالم وأعمدة المصاعد والسلالم المفتوحة الداخلية و منحدرات.
7. يتم تحديد المساحة التقديرية للمبنى على أنها مجموع مساحات مبانيها ، باستثناء:

• الممرات والردهات والممرات والسلالم والسلالم والمنحدرات الداخلية المفتوحة ؛
• مهاوي المصعد
• أماكن مخصصة لوضع المعدات الهندسية والشبكات الهندسية.

1. لا تشمل المساحة الإجمالية والمفيدة والمقدرة للمبنى مناطق تحت الأرض لتهوية المبنى على تربة التربة الصقيعية ، أو علية ، أو أرضية فنية تحت الأرض (علية تقنية) بارتفاع من الأرضية إلى أسفل الهياكل البارزة من أقل من 1.8 متر ، وكذلك ردهات خارجية وشرفات خارجية وأروقة وأروقة وسلالم مفتوحة خارجية ومنحدرات.
2. يتم تحديد مساحة مباني المبنى بأبعادها ، مقاسة بين الأسطح النهائية للجدران والفواصل على مستوى الأرض (باستثناء الألواح الجانبية). تؤخذ مساحة أرضية العلية في الاعتبار مع عامل تخفيض قدره 0.7 في المنطقة الواقعة داخل ارتفاع السقف المنحدر (الجدار) عند منحدر 30 درجة - حتى 1.5 متر ، عند 45 درجة - أعلى إلى 1.1 متر ، عند 60 درجة أو أكثر - حتى 0.5 متر
3. يتم تعريف حجم البناء للمبنى على أنه مجموع حجم البناء فوق علامة 0.00 (الجزء فوق الأرض) وتحت هذه العلامة (الجزء تحت الأرض).
4. يتم تحديد حجم بناء الأجزاء الموجودة فوق سطح الأرض وتحت الأرض من المبنى داخل الأسطح المحيطة مع تضمين الهياكل المغلقة ، والمناور ، والقباب ، وما إلى ذلك ، بدءًا من علامة الأرضية النظيفة لكل جزء من أجزاء المبنى ، باستثناء التفاصيل المعمارية البارزة والعناصر الهيكلية والقنوات الأرضية والأروقة والمدرجات والشرفات وحجم الممرات والمساحة الموجودة أسفل المبنى على دعامات (نظيفة) وكذلك تهوية تحت الأرض تحت المباني في التربة الصقيعية والقنوات الأرضية.
5. تُعرَّف المساحة المبنية للمبنى بأنها مساحة المقطع الأفقي على طول المحيط الخارجي للمبنى على طول الطابق السفلي ، بما في ذلك الأجزاء البارزة (منصات المدخل والخطوات ، والشرفات ، والمدرجات ، والحفر ، ومداخل الطابق السفلي) . يتم تضمين المنطقة الواقعة أسفل المبنى ، والتي تقع على أعمدة وممرات أسفل المبنى ، بالإضافة إلى الأجزاء البارزة من المبنى ، التي تقع خارج مستوى الجدار على ارتفاع أقل من 4.5 متر ، في المنطقة المبنية. بالإضافة إلى ذلك ، يشار إلى مساحة البناء الخاصة بموقف السيارات تحت الأرض ، والتي تتجاوز مخطط إسقاط المبنى.
6. تُعرَّف منطقة مبيعات المتجر بأنها مجموع مساحات طوابق التداول ، ومباني استلام وإصدار الأوامر ، وقاعة الكافيتريا ، ومناطق الخدمات الإضافية للعملاء.

لقد ألقيت نظرة على مقال "كيف يتم حساب حجم ومساحة المبنى"

اعتماد قوة المشعات على الاتصال والموقع

بالإضافة إلى جميع المعلمات الموضحة أعلاه ، يختلف انتقال حرارة المبرد حسب نوع التوصيل.يعتبر الاتصال المائل بمصدر من أعلى هو الأمثل ، وفي هذه الحالة لا يوجد فقدان للطاقة الحرارية. لوحظ أكبر الخسائر مع الاتصال الجانبي - 22 ٪. كل الباقي متوسط ​​في الكفاءة. نسب الخسارة التقريبية موضحة في الشكل.

فقدان الحرارة في المشعات حسب التوصيل

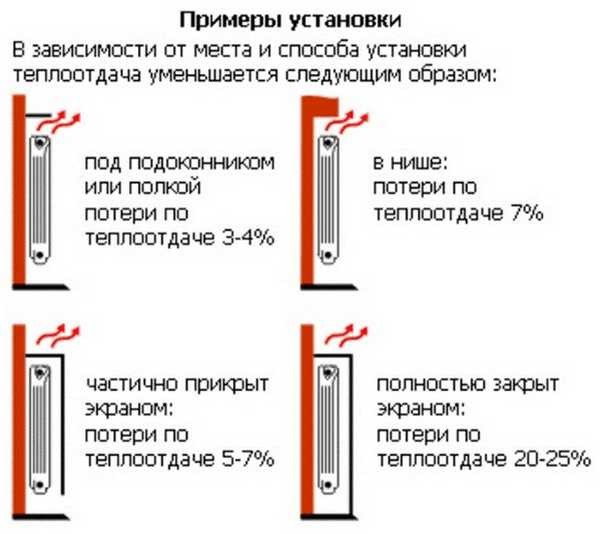

تنخفض القوة الفعلية للرادياتير أيضًا في وجود عناصر الحاجز. على سبيل المثال ، إذا كانت عتبة النافذة معلقة من الأعلى ، فإن انتقال الحرارة ينخفض ​​بنسبة 7-8٪ ، وإذا لم يغطي المبرد بالكامل ، فإن الخسارة تكون 3-5٪. عند تركيب شاشة شبكية لا تصل إلى الأرض ، تكون الخسائر تقريبًا كما في حالة عتبة النافذة المتدلية: 7-8٪. أما إذا غطت الشاشة السخان بالكامل ، فإن انتقال الحرارة ينخفض ​​بنسبة 20-25٪.

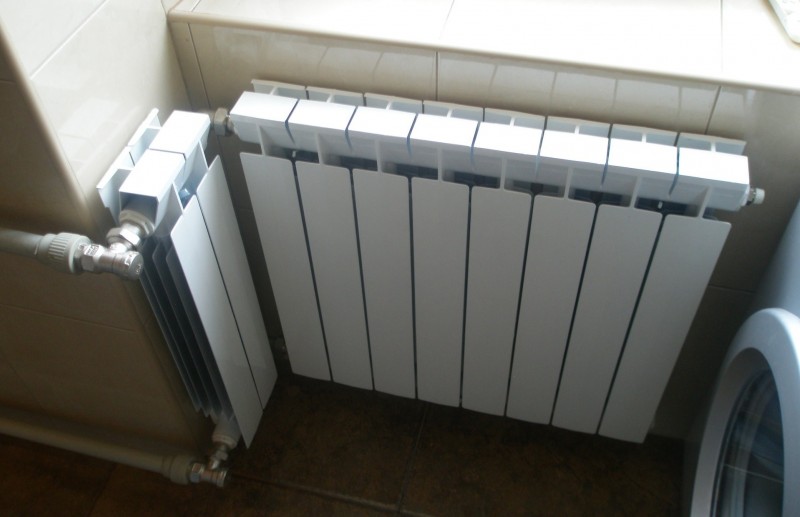

تعتمد كمية الحرارة أيضًا على التثبيت.

تعتمد كمية الحرارة أيضًا على موقع التثبيت.

حساب التسخين بعدد المشعات هو معادلة بسيطة

قبل البدء في تصميم مصدر الحرارة ، يجدر تحديد المشعات التي سيتم تركيبها. المادة التي تصنع منها بطاريات التدفئة:

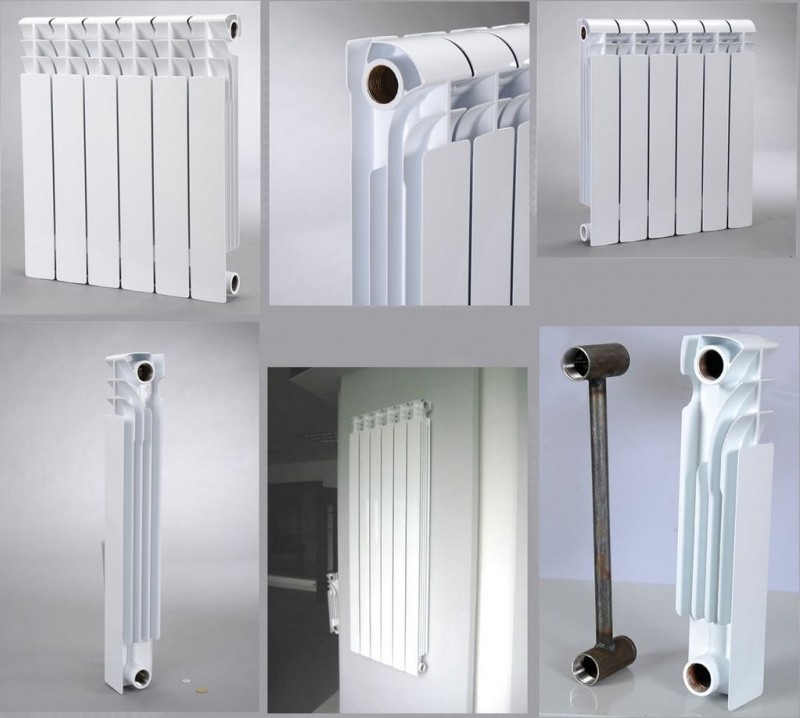

تعتبر مشعات الألومنيوم والمعدن الخيار الأفضل. أعلى ناتج حراري للأجهزة ثنائية المعدن. يتم تسخين بطاريات الحديد الزهر لفترة طويلة ، ولكن بعد إيقاف التدفئة ، تستمر درجة الحرارة في الغرفة لفترة طويلة.

الصيغة البسيطة لتصميم عدد الأقسام في مشعاع التدفئة هي:

S هي مساحة الغرفة ؛

R - قسم الطاقة.

إذا أخذنا في الاعتبار المثال مع البيانات: غرفة 4 × 5 م ، مشعاع ثنائي المعدن ، قوة 180 واط. سيبدو الحساب كما يلي:

ك = 20 * (100/180) = 11.11. لذلك ، بالنسبة للغرفة التي تبلغ مساحتها 20 م 2 ، يلزم وجود بطارية بها 11 قسمًا على الأقل للتثبيت. أو ، على سبيل المثال ، 2 مشعات مع 5 و 6 أضلاع. تستخدم الصيغة للغرف التي يصل ارتفاع سقفها إلى 2.5 متر في مبنى قياسي مشيد في الاتحاد السوفيتي.

ومع ذلك ، فإن حساب نظام التدفئة هذا لا يأخذ في الاعتبار فقدان الحرارة للمبنى ، كما لا يتم أخذ درجة الحرارة الخارجية للمنزل وعدد كتل النوافذ في الاعتبار.

لذلك ، يجب أيضًا أخذ هذه المعاملات في الاعتبار ، من أجل التحسين النهائي لعدد الأضلاع

حسابات مشعات اللوح

في حالة الغرض من تركيب بطارية بلوحة بدلاً من الأضلاع ، يتم استخدام الصيغة التالية للحجم:

W \ u003d 41xV ، حيث W هي طاقة البطارية ، V هو حجم الغرفة. الرقم 41 هو معيار متوسط ​​سعة التدفئة السنوية البالغة 1 م 2 من المسكن.

كمثال ، يمكننا أن نأخذ غرفة بمساحة 20 م 2 وارتفاعها 2.5 م ، وتكون قيمة قدرة المبرد لحجم غرفة 50 م 3 هي 2050 وات ، أو 2 كيلو وات.

كيفية حساب أقسام المبرد حسب حجم الغرفة

لا يأخذ هذا الحساب في الحسبان المساحة فحسب ، بل أيضًا ارتفاع الأسقف ، لأنك تحتاج إلى تسخين كل الهواء في الغرفة. لذلك هذا النهج له ما يبرره. وفي هذه الحالة يكون الإجراء مشابهًا. نحدد حجم الغرفة ، وبعد ذلك ، وفقًا للمعايير ، نكتشف مقدار الحرارة اللازمة لتسخينها:

• في لوحة المنزل ، يلزم 41 واط لتسخين متر مكعب من الهواء ؛
• في منزل من الطوب على m 3 - 34W.

تحتاج إلى تسخين الحجم الكامل للهواء في الغرفة ، لذلك من الأصح حساب عدد المشعات حسب الحجم

دعونا نحسب كل شيء لنفس الغرفة بمساحة 16 م 2 ونقارن النتائج. دع ارتفاع السقف يكون 2.7 م. الحجم: 16 * 2.7 = 43.2 م 3.

بعد ذلك ، نحسب الخيارات في لوحة ومنزل من الطوب:

• في منزل لوحة. الحرارة المطلوبة للتدفئة هي 43.2 م 3 * 41 فولت = 1771.2 وات. إذا أخذنا جميع الأقسام نفسها بقوة 170 واط ، فسنحصل على: 1771 واط / 170 واط = 10.418 قطعة (11 قطعة).
• في منزل من الطوب. الحرارة مطلوبة 43.2 م 3 * 34 وات = 1468.8 وات. نحن نعتبر المشعات: 1468.8 واط / 170 واط = 8.64 قطعة (9 قطع).

كما ترى ، الفرق كبير جدًا: 11 قطعة و 9 قطعة. علاوة على ذلك ، عند الحساب حسب المنطقة ، حصلنا على متوسط ​​القيمة (إذا تم تقريبه في نفس الاتجاه) - 10 قطع.

اختيار طريقة الحساب

المتطلبات الصحية والوبائية للمباني السكنية

قبل حساب حمولة التدفئة باستخدام مؤشرات مجمعة أو بدقة أعلى ، من الضروري معرفة ظروف درجة الحرارة الموصى بها لمبنى سكني.

أثناء حساب خصائص التسخين ، يجب أن يسترشد المرء بمعايير SanPiN 2.1.2.2645-10. بناءً على البيانات الواردة في الجدول ، من الضروري في كل غرفة في المنزل ضمان نظام درجة الحرارة المثلى للتدفئة.

يمكن أن يكون للطرق التي يتم بها حساب حمل التدفئة لكل ساعة درجة مختلفة من الدقة. في بعض الحالات ، يوصى باستخدام حسابات معقدة إلى حد ما ، ونتيجة لذلك سيكون الخطأ ضئيلًا. إذا لم يكن تحسين تكاليف الطاقة يمثل أولوية عند تصميم التدفئة ، فيمكن استخدام مخططات أقل دقة.

عند حساب حمولة التدفئة لكل ساعة ، يجب مراعاة التغيير اليومي في درجة حرارة الشارع. لتحسين دقة الحساب ، تحتاج إلى معرفة الخصائص التقنية للمبنى.

التفتيش بجهاز التصوير الحراري

وبغية زيادة كفاءة نظام التدفئة ، يلجأون بشكل متزايد إلى مسوحات التصوير الحراري للمبنى.

يتم تنفيذ هذه الأعمال في الليل. للحصول على نتيجة أكثر دقة ، يجب ملاحظة اختلاف درجة الحرارة بين الغرفة والشارع: يجب أن تكون 15 درجة على الأقل. تم إطفاء المصابيح الفلورية والمتوهجة. يُنصح بإزالة السجاد والأثاث إلى أقصى حد ، حيث يقومون بإسقاط الجهاز وإعطاء بعض الأخطاء.

يتم إجراء المسح ببطء ، ويتم تسجيل البيانات بعناية. المخطط بسيط.

المرحلة الأولى من العمل تتم في الداخل

ينتقل الجهاز تدريجياً من الأبواب إلى النوافذ ، مع إيلاء اهتمام خاص للزوايا والمفاصل الأخرى.

المرحلة الثانية هي فحص الجدران الخارجية للمبنى بجهاز تصوير حراري. لا تزال الوصلات تخضع لفحص دقيق ، خاصة الارتباط بالسقف.

المرحلة الثالثة هي معالجة البيانات. أولاً ، يقوم الجهاز بذلك ، ثم يتم نقل القراءات إلى جهاز كمبيوتر ، حيث تكمل البرامج المقابلة المعالجة وتعطي النتيجة.

إذا تم إجراء المسح من قبل منظمة مرخصة ، فستصدر تقريرًا بتوصيات إلزامية بناءً على نتائج العمل. إذا تم تنفيذ العمل بشكل شخصي ، فأنت بحاجة إلى الاعتماد على معرفتك ، وربما على مساعدة الإنترنت.

أخطاء فيلم لا تغتفر ربما لم تلاحظها أبدًا ربما يكون هناك عدد قليل جدًا من الأشخاص الذين لا يحبون مشاهدة الأفلام. ومع ذلك ، حتى في أفضل السينما هناك أخطاء يمكن أن يلاحظها المشاهد.

9 نساء مشهورات وقعن في حب النساء إن إظهار الاهتمام بشخص آخر غير الجنس الآخر ليس بالأمر غير المعتاد. لا يمكنك مفاجأة أو صدمة شخص ما إذا اعترفت بذلك.

على عكس كل الصور النمطية: فتاة مصابة باضطراب وراثي نادر تنتصر على عالم الموضة اسم هذه الفتاة ميلاني جايدوس ​​، وقد اقتحمت عالم الموضة بسرعة وصادمة وملهمة ومدمرة للصور النمطية الغبية.

لا تفعل هذا ابدا في الكنيسة! إذا لم تكن متأكدًا مما إذا كنت تفعل الشيء الصحيح في الكنيسة أم لا ، فأنت على الأرجح لا تفعل الشيء الصحيح. هنا قائمة من الرهيبين.

كيف تبدو أصغر سنًا: أفضل قصات شعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

13 علامة تدل على أن لديك أفضل زوج الأزواج هم أناس رائعون حقًا. يا للأسف أن الأزواج الطيبين لا ينمون على الأشجار. إذا كان الآخرون المهمون يفعلون هذه الأشياء الـ 13 ، فيمكنك ذلك.

الحساب حسب مساحة الغرفة

يمكن إجراء حساب أولي ، مع التركيز على مساحة الغرفة التي يتم شراء المشعات من أجلها. هذا حساب بسيط للغاية ومناسب للغرف ذات الأسقف المنخفضة (2.40-2.60 م). وفقًا لقوانين البناء ، ستتطلب التدفئة 100 واط من ناتج الحرارة لكل متر مربع من المساحة.

نحسب كمية الحرارة المطلوبة للغرفة بأكملها. للقيام بذلك ، نضرب المساحة في 100 واط ، أي في غرفة مساحتها 20 مترًا مربعًا. م ستكون الطاقة الحرارية المقدرة 2000 واط (20 متر مربع X 100 واط) أو 2 كيلو واط.

يجب تقسيم هذه النتيجة على خرج الحرارة لقسم واحد محدد من قبل الشركة المصنعة. على سبيل المثال ، إذا كانت تساوي 170 واط ، في حالتنا سيكون العدد المطلوب من أقسام المبرد:

2000 واط / 170 واط = 11.76 أي12 لأنه يجب تقريب النتيجة إلى عدد صحيح. يتم التقريب عادةً ، ولكن بالنسبة للغرف التي يكون فيها فقد الحرارة أقل من المتوسط ​​، مثل المطبخ ، يمكن تقريبه إلى الأسفل.

تأكد من مراعاة فقد الحرارة المحتمل اعتمادًا على الموقف المحدد. بالطبع ، غرفة مع شرفة أو تقع في زاوية مبنى تفقد الحرارة بشكل أسرع. في هذه الحالة ، يجب زيادة قيمة ناتج الحرارة المحسوب للغرفة بنسبة 20٪. يجدر زيادة الحسابات بحوالي 15-20 ٪ إذا كنت تخطط لإخفاء المشعات خلف الشاشة أو تركيبها في مكان مناسب.

ولتسهيل عملية العد ، فقد صممنا هذه الآلة الحاسبة من أجلك:

المناطق المناخية مهمة أيضا

لا يخفى على أحد أن هناك حاجة مختلفة للتدفئة في المناطق المناخية المختلفة ، لذلك ، عند تصميم المشروع ، يجب أيضًا مراعاة هذه المؤشرات.

المناطق المناخية لها أيضًا معاملاتها الخاصة:

• معامل الممر الأوسط لروسيا 1.00 ، لذلك لا يتم استخدامه ؛
• المناطق الشمالية والشرقية: 1.6 ؛
• العصابات الجنوبية: 0.7-0.9 (تؤخذ درجات الحرارة الدنيا والمتوسطة في المنطقة في الاعتبار).

يجب ضرب هذا المعامل في إجمالي الطاقة الحرارية ، ويجب تقسيم النتيجة التي تم الحصول عليها على انتقال الحرارة لجزء واحد.

وبالتالي ، فإن حساب التدفئة حسب المنطقة ليس صعبًا بشكل خاص. يكفي الجلوس لفترة من الوقت ، واكتشافه وحسابه بهدوء. باستخدامه ، يمكن لكل مالك شقة أو منزل تحديد حجم المبرد الذي يجب تثبيته في غرفة أو مطبخ أو حمام أو في أي مكان آخر بسهولة.

إذا كنت تشك في قدراتك ومعرفتك ، فاعهد بتثبيت النظام إلى المتخصصين. من الأفضل أن تدفع مرة واحدة للمهنيين بدلاً من القيام بذلك بشكل خاطئ وتفكيك وإعادة بدء العمل. أو لا تفعل شيئًا على الإطلاق.

إجراءات وقواعد تحديد حجم بناء مبنى بدون مساحة العلية. TZiS.

بناء
حجم الجزء الأرضي من المبنى بدون
يجب تحديد أرضية العلية
بضرب مساحة العمودي
المقطع العرضي على طول المبنى ،
تقاس بين الأسطح الخارجية
نهاية الجدران في الاتجاه
عمودي على مساحة المقطع العرضي
مستوى الطابق الأرضي فوق القبو.

مربع
المقطع العرضي العمودي
يجب تحديده من خلال محيط السطح الخارجي
أسطح الجدران ، على طول المخطط العلوي
السقوف وبحسب مستوى نظافة الأرضية.
عند تغيير مساحة العرض
أقسام بارزة على السطح
الجدران والتفاصيل المعمارية وكذلك المنافذ
لا ينبغي أن تؤخذ في الاعتبار.

العناصر الرئيسية

يجب أن يحافظ نظام التدفئة المحسوب والمصمم بشكل مثالي على درجة الحرارة المحددة في الغرفة والتعويض عن فقد الحرارة الناتج. عند حساب مؤشر الحمل الحراري على نظام التدفئة في المبنى ، عليك أن تأخذ في الاعتبار:

- الغرض من المبنى: سكني أو صناعي.

- خصائص العناصر الإنشائية للهيكل. هذه هي النوافذ والجدران والأبواب والسقف ونظام التهوية.

- أبعاد المسكن. كلما كان حجمها أكبر ، يجب أن يكون نظام التدفئة أقوى. تأكد من مراعاة مساحة فتحات النوافذ والأبواب والجدران الخارجية وحجم كل مساحة داخلية.

- توافر غرف للأغراض الخاصة (حمام ، ساونا ، إلخ).

- درجة التجهيزات التقنية بالأجهزة. أي وجود الماء الساخن وأنظمة التهوية وتكييف الهواء ونوع نظام التدفئة.

- نظام درجة الحرارة لغرفة واحدة. على سبيل المثال ، في الغرف المخصصة للتخزين ، ليس من الضروري الحفاظ على درجة حرارة مريحة للشخص.

- عدد النقاط المزودة بالمياه الساخنة. كلما زاد عددهم ، زاد تحميل النظام.

- مساحة الأسطح الزجاجية. تفقد الغرف ذات النوافذ الفرنسية قدرًا كبيرًا من الحرارة.

- شروط إضافية.في المباني السكنية ، يمكن أن يكون هذا هو عدد الغرف والشرفات والمقطع والحمامات. في الصناعة - عدد أيام العمل في السنة التقويمية ، التحولات ، السلسلة التكنولوجية لعملية الإنتاج ، إلخ.

- الظروف المناخية للمنطقة. عند حساب فقد الحرارة ، تؤخذ درجات حرارة الشارع في الاعتبار. إذا كانت الاختلافات ضئيلة ، فسيتم إنفاق كمية صغيرة من الطاقة على التعويض. بينما عند -40 درجة مئوية خارج النافذة ، سيتطلب ذلك نفقات كبيرة.

مثال على عملية حسابية بسيطة

بالنسبة للمبنى ذي المعلمات القياسية (ارتفاعات السقف ، وأحجام الغرف ، وخصائص العزل الحراري الجيدة) ، يمكن تطبيق نسبة بسيطة من المعلمات ، وتعديلها وفقًا للمعامل حسب المنطقة.

لنفترض أن مبنى سكني يقع في منطقة أرخانجيلسك ، وتبلغ مساحته 170 مترًا مربعًا. م.سوف يكون الحمل الحراري 17 * 1.6 = 27.2 كيلو واط / ساعة.

مثل هذا التعريف للأحمال الحرارية لا يأخذ في الاعتبار العديد من العوامل المهمة. على سبيل المثال ، ميزات التصميم للهيكل ودرجة الحرارة وعدد الجدران ونسبة مساحات الجدران وفتحات النوافذ وما إلى ذلك. لذلك ، فإن مثل هذه الحسابات ليست مناسبة لمشاريع أنظمة التدفئة الجادة.

الاعتماد على نظام درجة حرارة نظام التدفئة

يشار إلى قوة المشعات لنظام ذي درجة حرارة عالية. إذا كان نظام التدفئة في منزلك يعمل في ظروف حرارية متوسطة أو منخفضة ، فسيتعين عليك إجراء حسابات إضافية لاختيار البطاريات مع العدد المطلوب من الأقسام.

أولاً ، لنحدد رأس الحرارة للنظام ، وهو الفرق بين متوسط ​​درجة حرارة الهواء والبطاريات. تؤخذ درجة حرارة أجهزة التسخين على أنها المتوسط ​​الحسابي لدرجات حرارة الإمداد والتفريغ لسائل التبريد.

1. وضع درجة الحرارة المرتفعة: 90/70/20 (درجة حرارة العرض - 90 درجة مئوية ، درجة حرارة العودة -70 درجة مئوية ، 20 درجة مئوية تؤخذ على أنها متوسط ​​درجة حرارة الغرفة). نحسب الرأس الحراري على النحو التالي: (90 + 70) / 2 - 20 \ u003d 60 درجة مئوية ؛
2. درجة حرارة متوسطة: 75/65/20 ، رأس الحرارة - 50 درجة مئوية.
3. درجة حرارة منخفضة: 55/45/20 ، رأس حرارة - 30 درجة مئوية.

لمعرفة عدد أقسام البطارية التي ستحتاجها لنظم 50 و 30 رأس حراري ، اضرب السعة الإجمالية برأس لوحة الرادياتير ثم قسّمها على رأس الحرارة المتاح. لغرفة 15 متر مربع. ستحتاج إلى 15 قسمًا من مشعات الألومنيوم و 17 بطارية ثنائية المعدن و 19 بطارية من الحديد الزهر.

بالنسبة لنظام التدفئة بنظام درجة حرارة منخفضة ، ستحتاج إلى أقسام أكثر مرتين.

الحساب حسب المنطقة

الأسلوب الأكثر شيوعًا وبساطة هو طريقة حساب قوة الأجهزة المطلوبة للتدفئة ، وفقًا لمساحة الغرفة المدفأة. وفقًا للقاعدة المتوسطة ، للتدفئة 1 متر مربع. مساحة المتر تتطلب 100 واط من الطاقة الحرارية. كمثال ، ضع في اعتبارك غرفة بمساحة 15 مترًا مربعًا. أمتار. وفقًا لهذه الطريقة ، ستكون هناك حاجة إلى 1500 واط من الطاقة الحرارية لتسخينها.

هناك بعض الأشياء المهمة التي يجب وضعها في الاعتبار عند استخدام هذه التقنية:

• القاعدة 100 واط لكل 1 متر مربع. متر من المنطقة ينتمي إلى المنطقة المناخية الوسطى ، في المناطق الجنوبية للتدفئة 1 متر مربع. يتطلب متر الغرفة طاقة أقل - من 60 إلى 90 واط ؛
• للمناطق ذات المناخ القاسي والشتاء شديد البرودة للتدفئة 1 متر مربع. تتطلب الأمتار من 150 إلى 200 واط ؛
• هذه الطريقة مناسبة للغرف التي لا يزيد ارتفاع السقف القياسي فيها عن 3 أمتار ؛
• لا تأخذ الطريقة في الاعتبار فقدان الحرارة ، والتي ستعتمد على موقع الشقة وعدد النوافذ وجودة العزل ومواد الجدران.
