افعل ذلك بنفسك صناعة مرجل الانحلال الحراري وقواعد السلامة
إلى القائمة
قواعد السلامة أثناء تصنيع غلاية الانحلال الحراري
- استخدم القفازات أثناء العمل ؛
- ارتداء خوذة الأمان عند اللحام ؛
- عند استخدام الأدوات الكهربائية ، احتفظ بمسافة لا تقل عن 50 سم ؛
- تخزين تفاصيل البناء في مكان محمي - بعيدًا عن الأطفال والحيوانات ؛
- لا تنظر إلى اللحام بالعين المجردة ؛
- يجب عزل غرفة المرجل عن البيئة. من الضروري تركيب نظام تهوية فيه ؛
- يجب أن تتكون جدران وأساس المرجل من مواد تمتص الحرارة.
إلى القائمة
قواعد السلامة لتشغيل غلاية الانحلال الحراري محلية الصنع
- لا تتكئ جسمك على المرجل.
- استخدم القفازات عند تشغيل الجهاز ؛
- لا تنس أن تضيف الماء ؛
- لا تترك غرفًا مفتوحة لوضع الحطب والخبث ؛
- لا تقم بتثبيت أي هياكل بالقرب من الوحدة ، وخاصة من الخشب ؛
- عند إزالة الخبث ، استخدم ملعقة ؛
- لا تضع الأيدي غير المحمية في غرف الغلاية.
غلاية الانحلال الحراري في نظام التدفئة
إلى القائمة
الانحلال الحراري كعملية حرق طويلة
باختصار ، الانحلال الحراري هو الاحتراق البطيء للوقود لإطلاق المنتجات التي تُستخدم مرة أخرى لتوليد الحرارة. لا تختلط الذرات المعزولة مع بعضها البعض ، فهي مادة قابلة للاحتراق وجاهزة للاستخدام. يكمن جوهر الاحتراق في الحد الأدنى من الإمداد بالأكسجين للحفاظ على حرق القوالب أو الحطب ، ولكن في نفس الوقت أيضًا في توليد كبير من الطاقة الحرارية. المدخرات هي الميزة الرئيسية للوحدة.
مزايا غلاية الانحلال الحراري
أيضًا ، تتميز غلاية الانحلال الحراري بالمزايا التالية:
- كفاءة عالية - عامل الكفاءة. من 85٪ - هذا مؤشر ممتاز ، يشير إلى أن طاقة الوقود يتم تحويلها إلى طاقة حرارية بدون أي بقايا تقريبًا. للمقارنة ، تولد غلاية الغاز 65٪ من الطاقة.
- تعتبر الغلاية أو فرن الانحلال الحراري من الوحدات الاقتصادية. من حيث الوقود والمال المنفق ، هم في المرتبة الثانية بعد مولد الغاز. وبالطبع لا يمكن مقارنتها بالغلايات الكهربائية.
- تعالج الوحدات الوقود على مرحلتين - حرق الأخشاب واستخدام الغاز المنطلق. تسمح لك السعة المتوفرة لتراكم الغاز القابل للاحتراق بترتيب دائرة تسخين ثانية مع توليد الماء الساخن لاحتياجاتك الخاصة.
- تعتبر الغلاية التي تعمل بالاحتراق لمدة طويلة بنفسك أمرًا شائعًا ، نظرًا لأن التصميم بسيط ولا تحتاج إلا إلى امتلاك مهارات اللحام. يمكن العثور على الرسومات والمخططات على أي بوابة شبكة ، بالإضافة إلى مراجعات لتصميم محلي الصنع.
- لا تتطلب غلاية الوقود الصلب المُجمَّعة بيديك من أجل الاحتراق الطويل تصريحًا ، كما هو الحال بالنسبة للغلايات التي تعمل بالغاز والكهرباء. لكن لا ينبغي التخلي عن توصيات القائمين بالتركيب - فهذه لا تزال وحدات عالية الخطورة ، لكن التجميع والتركيب في مكان معين يظل من اختصاص المالك ، الأمر الذي لا يتطلب منه القيام باستثمارات مادية وفقًا لخطاب العقد. قانون.
- يصل وقت الاحتراق الكامل لجزء واحد من الوقود إلى عدة أيام. على سبيل المثال ، تعتبر غلاية الاحتراق الطويلة التي تصل إلى 7 أيام حالة شائعة. هذا يحرر المالك من التحكم المستمر في الوحدة ، وستسمح لك الإعدادات التلقائية الخاصة به بمغادرة المنزل بموقد عمل.
حول الموقد الحبيبات
الموقد الحبيبي هو جهاز تسخين خاص يولد الحرارة عن طريق حرق الكريات أو كريات الوقود في المرجل. في بعض الحالات ، تستخدم هذه المواقد نفايات الحبوب الجافة.
توجد مواقد يدوية وأوتوماتيكية ، في الشعلات الأوتوماتيكية ، يتم تغذية الوقود في قادوس الاحتراق باستخدام مثقاب خاص ، ويتم التحكم في العملية برمتها بواسطة أجهزة استشعار ، وبسبب ذلك يحتاج الجهاز إلى الحد الأدنى من التحكم من المستخدم. لقد وجدت مواقد الحبيبات تطبيقها ليس فقط في الحياة اليومية ، ولكن أيضًا في الصناعة. يتم استخدامها لتدفئة المساحات وتسخين المياه وعدد من الاحتياجات الأخرى.
الكريات ، أو كريات الوقود ، هي وقود صلب خاص يتم الحصول عليه من نفايات الخشب أو الإنتاج الزراعي عن طريق الضغط والتحبيب تحت درجات حرارة عالية.
تعتبر الكريات نوعًا صديقًا للبيئة من الوقود ، حيث أنه عند حرقها ، يتم إطلاق نفس كمية ثاني أكسيد الكربون في الغلاف الجوي كما تتشكل أثناء التحلل الطبيعي للخشب
في البلدان التي تحتل فيها الزراعة وصناعة الأخشاب مكانة رائدة ، تكون تكلفة وقود الحبيبات أقل بكثير من تكلفة الفحم. الاستثناءات الوحيدة هي تلك المناطق الموجودة في الجوار المباشر التي توجد بها مؤسسات تعدين الفحم.
عند حرق الكريات ، لا تنبعث أبخرة خطرة ، كما هو الحال عند حرق الوقود السائل.
مستويات درجة حرارة الانحلال الحراري
إلى القائمة
درجة حرارة منخفضة
هذا هو الانحلال الحراري ، ودرجة حرارته 450-900 درجة مئوية. في هذه العملية ، يتم إطلاق غاز المداخن إلى الحد الأدنى ، وتكون بقايا المواد الخام ، القطران ، بحد أقصى. كمية الخردة (النفايات) هي الأكبر. تعتبر صديقة للبيئة.
إلى القائمة
درجة حرارة عالية
هذا هو الانحلال الحراري ، حيث تزيد درجة حرارته عن 900 درجة مئوية. في هذه العملية ، يتم إطلاق غاز المداخن إلى الحد الأقصى ، والراتنج - إلى الحد الأدنى. كمية النفايات هي الأصغر.
نتيجة للانحلال الحراري ، يمكن الحصول على الطاقة (الحرارة والكهرباء) وزيت الوقود والوقود (زيت الديزل وبنزين المحرك) من النفايات. لكن تخضع لفرز مفصل للقمامة.
إلى القائمة
تجميع DIY
عند صنع موقد الحبيبات بيديك ، من المهم إيلاء اهتمام خاص للسلة. في كثير من الأحيان ، بسبب التنفيذ غير الصحيح ، يمكن أن تتعطل الكريات. في هذه الحالة ، لا تتبع عملية الاحتراق الخوارزمية المطلوبة ويعود الحريق إلى القبو
للقضاء على هذا القصور ، تحتاج إلى إلقاء نظرة على الجزء الأيمن العلوي من الشكل ، الموضح أدناه. لا تحتاج الفتحة التي سيتم تغذية الكريات من خلالها إلى أن تكون صلبة. يجب أن يكون بفتحات أصغر بمقدار 2 مم من الكريات نفسها. يجدر أيضًا الانتباه إلى الفجوة بين أسفل السلة والجدار الخلفي. يجب ألا يقل حجمها عن 6 مم ، ولكن يجب أن تكون أصغر بمقدار 2 مم من حجم الكريات. يجب أن تكون العقدة التي يتم فيها فصل غرفة احتراق الحبيبات عن غرفة احتراق غاز الانحلال الحراري بقطع صلبة. إذا كان الموقد مصممًا لغلاية بمساحة 150 مترًا مربعًا ، فيجب أن يكون ارتفاع مجاري الهواء الثانوية التي تعمل تحت قاع السلة 30 مم.
في هذه الحالة ، لا تتبع عملية الاحتراق الخوارزمية المطلوبة ويعود الحريق إلى القبو. للقضاء على هذا القصور ، تحتاج إلى إلقاء نظرة على الجزء الأيمن العلوي من الشكل ، الموضح أدناه. لا تحتاج الفتحة التي سيتم تغذية الكريات من خلالها إلى أن تكون صلبة. يجب أن يكون بفتحات أصغر بمقدار 2 مم من الكريات نفسها. يجدر أيضًا الانتباه إلى الفجوة بين أسفل السلة والجدار الخلفي. يجب ألا يقل حجمها عن 6 مم ، ولكن يجب أن تكون أصغر بمقدار 2 مم من حجم الكريات. يجب أن تكون العقدة التي يتم فيها فصل غرفة احتراق الحبيبات عن غرفة احتراق غاز الانحلال الحراري بقطع صلبة. إذا كان الموقد مصممًا لغلاية بمساحة 150 مترًا مربعًا ، فيجب أن يكون ارتفاع مجاري الهواء الثانوية التي تعمل تحت قاع السلة 30 مم.
بالإضافة إلى السلة ، يتطلب النهج الدقيق أيضًا وجود مخبأ يتم تخزين الكريات فيه. تبدأ المشاكل بصناديق الحبيبات المصنوعة بالعين ووفقًا للرسم الحر. على اليسار في الرسم البياني أعلاه توجد أبعاد ورسومات المخابئ المستخدمة في الحبيبات. بمساحة 150 م 2 ، يكفي أحد هذه المخبأ ليوم واحد. في أسفل اليمين في نفس الشكل رسم وأبعاد غرفة الاحتراق. كان الأساس بالنسبة لهم هو الموقد الحبيبي Pelletron 15.من الأفضل عمل الممر الذي يتحرك فيه الهواء الثانوي على شكل الحرف "G". هذا ضروري لتحسين خلط الهواء الثانوي مع غازات الانحلال الحراري. وبالتالي ، ستزداد كفاءة التثبيت. بالنسبة لغرفة الاحتراق ، ستحتاج إلى نوع خاص من الفولاذ يتحمل درجات الحرارة العالية. في الوقت نفسه ، لن يكون من الممكن لحامها في المنزل إلا إذا كان هناك لحام موضعي ، حيث أن آلة اللحام التقليدية بالكاد تستطيع تسخينها. ستحتاج إلى صفائح بسماكة لا تقل عن 2 مم. يتم عرض تصميم مثير للاهتمام لموقد الحبيبات في الفيديو أدناه.
مبدأ التشغيل
جميع مصانع الحبيبات التي يمكن شراؤها من المتجر مجهزة بوحدات إضافية:
- أوجيه - يزود الوقود من القبو إلى غرفة الاحتراق ؛
- وحدات تحكم لأتمتة عملية العمل ؛
- Bunker - مكان يوجد فيه الوقود قبل إدخاله في غرفة الاحتراق ؛
- مسبار Lambda عبارة عن مستشعر خاص يراقب محتوى الأكسجين في غرف الدخان ويتحكم بشكل مستقل في عملية احتراق الوقود وفقًا للظروف.
يجب حماية موقد الحبيبات بأنبوب مموج بلاستيكي. إنه بمثابة فتيل في حالة الاتجاه العكسي. إذا بدأت النار في التحرك نحو القبو ، فسوف يحترق الأنبوب ، مما يمنع اللهب من الانتشار.
بالإضافة إلى ذلك ، يتم استخدام مروحة ، مما يعزز احتراق الحبيبات عن طريق دفع الهواء ، بالإضافة إلى سخان حراري يسمح لك بإشعال الوقود دون تدخل بشري.
في الأجهزة الآلية ، يتم إدخال الكريات تلقائيًا في غرفة الاحتراق ؛ يحتاج الشخص فقط إلى مراقبة كمية الوقود في القبو. يتم تحديد الحاجة إلى تزويد غرفة الاحتراق بالوقود باستخدام مستشعرات درجة الحرارة (يمكنهم مراقبة درجة حرارة الهواء في الغرفة ، أو درجة حرارة الماء ، أو أي مؤشرات بيئية أخرى ، اعتمادًا على وضع تشغيل الجهاز).
يتم تحديد درجة الحرارة المرغوبة للناقل الحراري من قبل المستخدم ، ويتم التحكم في جميع الزيادات والنقصان الأخرى باستخدام معدات آلية. بمجرد أن تصل درجة الحرارة إلى المستوى المحدد ، يبدأ الموقد في العمل في وضع الاستعداد (لا تخرج الكريات ، تبدأ في الاحتراق). إذا انخفضت درجة الحرارة ، على العكس من ذلك ، فإن وحدة التحكم تقوم بتنشيط المروحة المدمجة. تحت تأثير الهواء ، تشتعل الكريات ، ينتقل الموقد إلى وضع التشغيل. إذا خرجت الكريات خلال فترة التعطل لأي سبب من الأسباب ، يتم تنشيط عنصر التسخين ، والذي يشتعل مرة أخرى.
الجهاز ومبدأ تشغيل موقد الحبيبات
تتضمن معظم مواقد الحبيبات الوحدات التالية:
- ناقل لولبي ، يتم من خلاله توفير الوقود الحبيبي إلى غرفة الاحتراق ؛
- محرك القيادة
- وحدة تحكم إلكترونية تراقب معلمات احتراق الوقود وتضمن إجراء التعديلات في الوقت المناسب على تشغيل الجهاز ؛
- جهاز استشعار خاص يتحكم في كمية الأكسجين في غازات العادم ؛
- غلاف مموج ، مما يساعد على منع اشتعال الكريات في القبو في حالة حدوث تيار عكسي ؛
- غرف الاحتراق مع صر مدمج ؛
- مروحة منفاخ توفر الإمداد بالهواء اللازم للاحتراق الفعال للكريات. تعتمد كمية الهواء التي يتم توفيرها لغرفة الاحتراق على سرعة المروحة ويتم تنظيمها تلقائيًا اعتمادًا على نظام درجة الحرارة المحدد ؛
- عنصر تسخين كهربائي يوفر الاشتعال التلقائي للكريات الموجودة في غرفة الاحتراق.
مبدأ تشغيل الموقد الحبيبي
من القادوس الخارجي ، تدخل الكريات إلى نافذة التحميل للناقل اللولبي ، الذي ينقل الكريات إلى غرفة الاحتراق في الموقد.تعتمد شدة الاحتراق على كمية الوقود التي تدخل غرفة الاحتراق ، والتي ترتبط ارتباطًا مباشرًا بسرعة دوران عمود محرك المحرك. يتم تنظيم سرعة المحرك المطلوبة لضمان درجة الحرارة المحددة بواسطة وحدة تحكم إلكترونية.
من العوامل التي لا تقل أهمية لضمان استقرار عملية الاحتراق والاحتراق الكامل للوقود وجود كمية كافية من الأكسجين في غرفة الاحتراق. في وحدات الحبيبات ، يتم توفير الهواء لغرفة الاحتراق باستخدام مروحة خاصة ، يتم التحكم فيها أيضًا بواسطة وحدة تحكم إلكترونية.
مخطط ضبط درجة حرارة المبرد كما يلي:
- من القبو ، بمساعدة ناقل لولبي ، تدخل الكريات إلى غرفة الاحتراق. في نفس الوقت ، يتم تشغيل المروحة لتزويد الهواء.
- عند إشارة جهاز التحكم ، يتم إشعال الكريات باستخدام عنصر تسخين كهربائي ؛
- بمجرد أن تصل درجة حرارة المبرد إلى القيمة المحددة ، يرسل مستشعر درجة الحرارة إشارة مقابلة إلى وحدة التحكم الإلكترونية ، والتي تضع الجهاز في وضع الاستعداد ؛
- إذا انخفضت درجة حرارة سائل التبريد عن القيمة المبرمجة ، يرسل مستشعر درجة الحرارة مرة أخرى إشارة إلى وحدة التحكم الإلكترونية. تقوم وحدة التحكم الأوتوماتيكية بتشغيل المروحة ، وبالتالي توفير أكسجين إضافي لغرفة الاحتراق. يؤدي فائض الأكسجين إلى زيادة شدة عملية الاحتراق ويتم تسخين المبرد مرة أخرى إلى درجة حرارة محددة مسبقًا.
- إذا حدث توهين الكريات في وضع الاستعداد ، فإن ACS ترسل إشارة مقابلة إلى عنصر التسخين الكهربائي ، والذي يوفر الاشتعال التلقائي.
على الرغم من حقيقة أن مبدأ تشغيل موقد الحبيبات ليس صعبًا بشكل خاص ، إلا أن تكلفة هذه الوحدة مرتفعة جدًا. لتقليل تكاليف المواد المرتبطة بتحويل المرجل إلى وقود الحبيبات ، يقوم بعض مالكي وحدات تسخين الوقود الصلب بصنع موقد بيليه بأيديهم. مثل أي إنتاج آخر ، يبدأ تصنيع هذا الجهاز بإنشاء مجموعة من الوثائق الفنية ، أي الرسومات.
كيفية صنع غلاية الانحلال الحراري بيديك تعليمات ورسومات خطوة بخطوة
لسوء الحظ ، لا تزال عملية "تغويز كل روسيا" بعيدة عن الاكتمال. إن تركيب مولد حراري مدعوم بشبكة كهربائية في منزل خاص ليس خيارًا رخيصًا ، نظرًا لتعرفة الكهرباء / الطاقة الحالية ونموها اللامتناهي. ربما ، لهذا السبب بشكل أساسي ، لا تسقط شعبية غلايات الوقود الصلب ، أحد أنواعها نماذج الانحلال الحراري (اسم آخر هو مولدات الغاز).
كيف وماذا يتم تجميع غلاية الانحلال الحراري للاستخدام المنزلي بأيديكم هو موضوع تعليمات المقالة المقترحة.
مبدأ تشغيل مراجل الانحلال الحراري
يتم تحقيق الكفاءة العالية ، وبالتالي استهلاك الوقود الاقتصادي في مثل هذه التركيبات عن طريق تقسيم غرفة الاحتراق إلى جزأين. هناك العديد من تصميمات أفران الانحلال الحراري. على سبيل المثال ، هذا.
الغرفة العلوية. محملة بالوقود واحتراقها. تكمن الخصوصية في أنه من الضروري توفير نقص في الأكسجين. في ظل هذه الحالة ، تتباطأ عملية تحلل المنتج ، وفي الواقع ، تحدث الكربنة فقط (الاستهلاك الاقتصادي!) ويبدأ تكوين الغاز المتزايد. في الواقع ، هذا ما يسمى بالانحلال الحراري.
أسفل كام. يتلقى المواد المتطايرة من الحجرة الأولى ، والتي ، بسبب إمداد الهواء الإضافي ، تحترق ، وتطلق الحرارة. يتم إنفاق جزء ضئيل منه فقط على الحفاظ على عملية الانحلال الحراري ، والباقي يستخدم لتسخين المبرد.

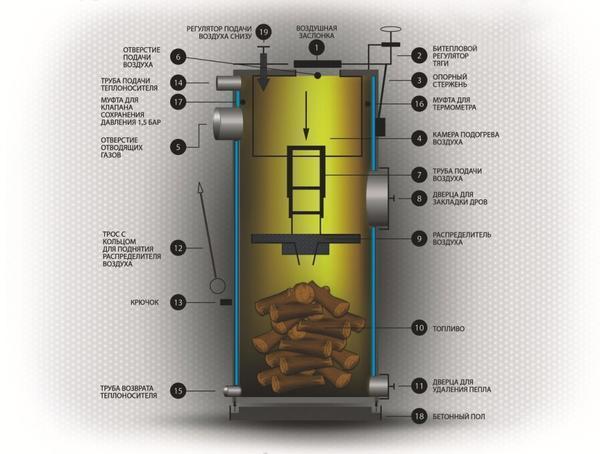

يوضح الشكل جيدًا دورات العمل الرئيسية لغلاية الانحلال الحراري.
في بعض الطرز ، توجد الكاميرات في نفس المستوى.
في الواقع ، النقطة ليست في حل هندسي ، ولكن في تجميع منشأة يمكن فيها تنفيذ عملية الانحلال الحراري ، أي لضمان احتراق الوقود على المدى الطويل. واختيار مخطط معين حسب تقدير السيد.
ملامح تصنيع غلاية الانحلال الحراري
مواد
من الأفضل أن يكون جسم غلاية الانحلال الحراري مصنوعًا من ألواح الصلب (من 2 مم ، اعتمادًا على قوة التصميم). نماذج الغلايات التي يتم تجميعها من أنبوب سميك الجدران بالكاد مناسبة لتدفئة منزل خاص. في الأساس ، يتم تسخين غرف المرافق المختلفة أو المرائب أو الأكواخ المؤقتة بواسطة هذه التركيبات.
يتم تركيب غلايات الانحلال الحراري الأكبر حجمًا على طراز معظم مولدات الحرارة - مستطيلة الشكل. في بعض الحالات ، إذا كان النموذج قويًا ، فمن المستحسن وضع جدرانه (من الداخل) بطوب النار.
أبعاد غلايات الانحلال الحراري
أحد أكثر الأسئلة إثارة للاهتمام و "الغامضة" حول هذا الموضوع. يتم إجراء جميع الحسابات فيما يتعلق بمنزل معين ونظام التدفئة الخاص به بكل الفروق الدقيقة والمخططات وما إلى ذلك. لن يعطي المؤلف حسابات رياضية ويطلب أخذ كلمة. من الأفضل تكليف متخصص بتصميم غلاية الانحلال الحراري. تطوير الوثائق يكلف المال ، ولكن على أي حال سيكون أرخص من شراء مصنع تجاري.
خصائص تشغيل مراجل الانحلال الحراري
بدون معرفة بعض الفروق الدقيقة لاستخدام مثل هذه المعدات ، ليس من المنطقي البدء في تصنيع مثل هذا النموذج لمولد الحرارة.
معايير "صارمة" تمامًا لمحتوى الرطوبة في الوقود المحترق. على سبيل المثال ، بالنسبة للحطب ، تبلغ القيمة القصوى 33 ± 2٪. بماذا ترتبط؟ تؤدي الزيادة في درجة الحرارة إلى تبخر الرطوبة الموجودة في المنتج. بطبيعة الحال ، سيبدأ البخار في الاختلاط بغازات الانحلال الحراري ويؤثر سلبًا على شدة عملية الاحتراق. يقلل استخدام الوقود الرطب بشكل كبير من كفاءة التركيب.
ليست كل أنواع الوقود الصلب مناسبة للاحتراق في غلايات الانحلال الحراري. مع الأخذ في الاعتبار خصوصيات عملهم ، يمكن فقط استخدام المواد التي تتميز بتكوين غاز عالي أثناء الاحتراق. يؤثر نقص المواد المتطايرة على كفاءة تشغيل نماذج الانحلال الحراري. ببساطة ، يتم استهلاك الكثير من الحطب ، لكن الإحساس ضئيل.
في الختام ، يمكننا أن نشير إلى أن النموذج الأرخص (والطاقة المنخفضة) يكلف حوالي 48000 روبل. في الختام ، يمكننا أن نشير إلى أن النموذج الأرخص (والطاقة المنخفضة) يكلف حوالي 48000 روبل. وليس من المعروف بعد أن مصنع الانحلال الحراري هذا سوف يناسب المالك تمامًا. على سبيل المثال ، الأبعاد وفقًا للمكان المختار للتثبيت. إذا فكرت في الأمر ، فإن صنع غلاية الانحلال الحراري بيديك ، وفقًا للرسومات الفردية ، يعد حلاً جيدًا لمشكلة تدفئة منزل خاص ، خاصةً إذا كان من المستحيل توصيله بخط إمداد الغاز.
جهاز
أي موقد له هدف واحد - إنشاء شعلة قوية لتسخين الهواء أو سترة الماء في الغلاية. في الوقت نفسه ، يمكن ضبط قوة الاحتراق نفسها بشكل مستقل.
موقد الحبيبات له أهداف مماثلة. الجهاز عبارة عن نفق رياح يتم فيه توفير الوقود الصلب وإجبار هواء الاحتراق. يتم إدخال الوقود في الأنبوب باستخدام ناقل لولبي خاص. الوقود نفسه قبل الاحتراق موجود في القادوس. يمكن أن يكون للخزان حجم مختلف ، ويعتمد ذلك على الحجم الذي يمكن أن يحترق فيه الموقد من تلقاء نفسه دون تدخل بشري (إضافة الوقود).
جهاز الموقد الحبيبي: 1 - بيليه يدخل الموقد تحت تأثير الجاذبية ؛ 2 - يدخل الهواء إلى الموقد بسبب الفراغ الناتج عن تيار المدخنة ؛ 3 - يحدث احتراق الحبيبات في غرفة الاحتراق ، والتي تسمى "السلة" ؛ 4 - بسبب ارتفاع درجة الحرارة يحدث التحلل الحراري للخشب في السلة ،الذي يشكل تدفق الغازات القابلة للاحتراق ؛ 5 - يمر تدفق هواء ثانوي أسفل السلة ؛ 6 - في فوهة الموقد ، يتم خلط تدفق الغازات القابلة للاحتراق والهواء الثانوي ، مما يشكل شعلة ؛ 7 - يتم إخراج نواتج الاحتراق الصلبة من الموقد إلى وعاء الرماد في الغلاية أو الفرن بواسطة تيار من الهواء الثانوي ؛ 8 - تهوية قناة الإمداد لا تسمح للغازات الساخنة بنشر القناة وتدمير الحبيبات ، مما يضمن إمدادًا مستقرًا من الكريات.
يتم دفع الهواء إلى منطقة الاحتراق عن طريق الحقن بواسطة مروحة.
يمكن أن تكون غرفة الاحتراق في الموقد مستديرة أو مستطيلة. الشعلات الدائرية هي الأكثر شيوعًا نظرًا لسهولة تصنيعها. في الخارج ، يتم توصيل أنبوب فرعي للأنبوب بغرفة الاحتراق ، والذي يتم من خلاله توفير الوقود من الناقل.
يوفر التصميم أيضًا وعاء رماد تتراكم فيه نفايات الاحتراق. في عملية حرق الكريات ، يتم تكوين القليل من الرماد ، لذلك من الضروري تنظيف حوض الرماد مرة واحدة في الأسبوع مع الاستخدام النشط للموقد.
هناك عدة أنواع من مواقد الحبيبات ، لكل منها مزاياها وعيوبها.
نوع مضيئة
في البداية ، تم استخدام الجهاز لتوليد الحرارة عن طريق حرق الحبوب ، ثم تم تحويلها لاحقًا لحرق الوقود المضغوط الصلب.
عرض الجانب الموقد مضيئة
- أبعاد شاملة صغيرة
- يمكن استخدامه مع الغلايات التي تكون فيها غرفة الاحتراق صغيرة ؛
- عملية مبسطة
- زيادة الموثوقية؛
- يمكن حرق الكريات ذات الجودة الرديئة.
- طاقة منخفضة مقارنة بالشعلات الأخرى ؛
- يتم توجيه اللهب أفقيًا ، مما يؤدي إلى تسخين المرجل محليًا.
نوع السائبة
على عكس النموذج السابق ، فقد زادت القوة والكفاءة العالية. تشمل عيوب الجهاز تصميمًا معقدًا ، وأبعادًا شاملة كبيرة ، والاعتماد على جودة الكريات المستخدمة.

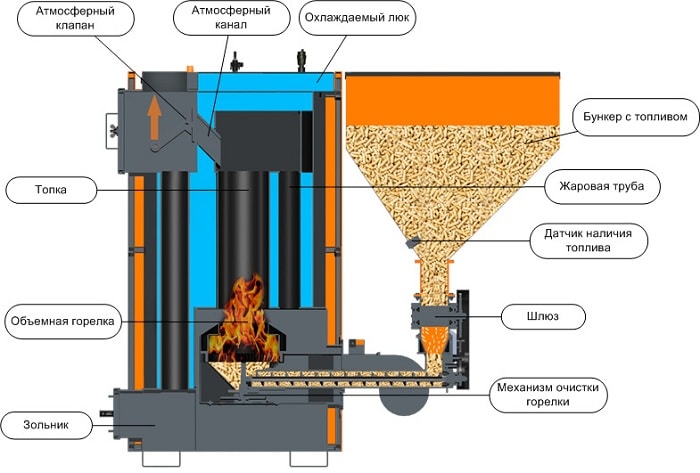

منظر عام لموقد الاحتراق الحجمي
المدفأة
حرق الكريات في موقد الموقد
تستخدم هذه التصميمات بشكل أساسي في الظروف المنزلية ، ويتم تثبيتها في المواقد والغلايات. مبدأ تشغيل الجهاز هو كما يلي: تسقط الكريات في وعاء خاص ، حيث يتم حرقها تحت تأثير الهواء المزود من الأسفل.
تشمل عيوب النموذج حجم الجهاز والحاجة إلى تعديل النقطة للاحتراق المناسب.
تحليل مفصل للمخطط
وفقًا للمخطط الموضح أعلاه ، ستتألف غلاية الانحلال الحراري الخاصة بنا من الأجزاء التالية:
بصرف النظر عن المروحة ، فإن وحدة التحكم هذه هي الشيء الإلكتروني الوحيد في الوحدة بأكملها. لا ينصح بشدة بالحفظ عليه.
- وحدة تحكم إلكترونية تتحكم في مروحة المرجل ؛
- باب لتحميل الحطب (يمكنك القيام بذلك بنفسك أو شرائه جاهزًا) ؛
- باب مقلاة الرماد
- مروحة منفاخ (يتم شراؤها من المتجر ، تخلق قوة جر وتسحب منتجات الانحلال الحراري إلى الحارق اللاحق).
من أدوات التحكم - مباشرة وحدة التحكم والمقابض لفتح / إغلاق الأبواب.
طريقة تصنيع غلاية الانحلال الحراري
قبل الشروع في تصنيع الغلاية ، تحقق من بعض النصائح المفيدة. مع مراعاة التقيد بهم ، ستكون المعدات النهائية منتجة وفعالة واقتصادية قدر الإمكان.
نصائح مفيدة
- يجب أن يكون النظام مزودًا بصمام للتحكم في شدة حركة المبرد.
- لزيادة نقل الحرارة ، من الأفضل جعل أنبوب المبرد منحنيًا ، على سبيل المثال ، في شكل ملف.
- يجب أن تكون فتحة تحميل الوقود مستطيلة الشكل. في هذه الحالة ، يجب أن يكون باب الفتح مجهزًا بلوحة فولاذية للإغلاق.
- للتحكم في شدة تدفق الهواء الوارد ، تم تجهيز النظام بمحدد.
تعليمات
رسم المرجل الانحلال الحراري
الخطوة الأولى.من الصفائح المعدنية نقطع جدران جسم الغلاية بمقدار 4 قطع. في الجدار الأمامي ، قمنا بقطع فتحات لغرفة الاحتراق وطاولة الرماد.
الخطوة الثانية. نقوم بقطع ثقوب للأنابيب وطارد دخان.
خطوة ثالثة. نقوم بتوصيل جميع الجدران المعدنية ، باستثناء الجزء الخلفي. للقيام بذلك ، نستخدم آلة لحام. نحن نطحن بعناية المفاصل بين جوانب غلاية التدفئة المستقبلية.
جدران الغلايات
باب
مقلاة الرماد
الخطوة الرابعة. نقوم بتجميع المبادل الحراري للغلاية وفقًا للرسم التخطيطي المقدم. نحن نلحم الأنابيب.
سخان مياه
الخطوة الخامسة. نقوم بإدخال المبادل الحراري في جسم الغلاية. نحن مقتنعون بضيق التوصيلات باستخدام الضاغط. في حالة عدم وجود تسرب ، قمنا بلحام الجدار الخلفي للغلاف.
الخطوة السادسة. تركيب الشبكة. سوف يقسم جسم الغلاية إلى غرفتين. في حمل واحد (أقل) سوف يحترق ، في الثانية - سوف تحترق الغازات. نكمل الغرفة السفلية بمجرى هواء ، ثم نغطيها بالطوب المقاوم للحريق من كل جانب.
جسم غلاية الانحلال الحراري من الداخل
الخطوة السابعة. نصعد أبواب غرفة الرماد وصندوق الاحتراق. يجب أن تناسب الجسم بإحكام قدر الإمكان.
الخطوة الثامنة. نقوم بتثبيت الغلاية المجمعة على منصة دعم من الطوب تم وضعها مسبقًا.
الخطوة التاسعة. نقوم بتوصيل المدخنة. يوصى بلف أنبوب عادم الدخان بالصوف المعدني للعزل.
الخطوة العاشرة. نقوم بتوصيل دائرة المياه بالوحدة.
الخطوة الحادية عشرة. قم بتركيب مضخة النفخ.
سخان مياه
افعل ذلك بنفسك غلاية الانحلال الحراري
بالإضافة إلى ذلك ، يمكن أتمتة المرجل عن طريق تركيب نظام من أجهزة استشعار درجة الحرارة والمنظمين. سوف يتحكمون في شدة إمداد الهواء.
العادم بالقرب من المرجل
وحدة الأتمتة (توصيل المضخة والعادم وأجهزة الاستشعار)

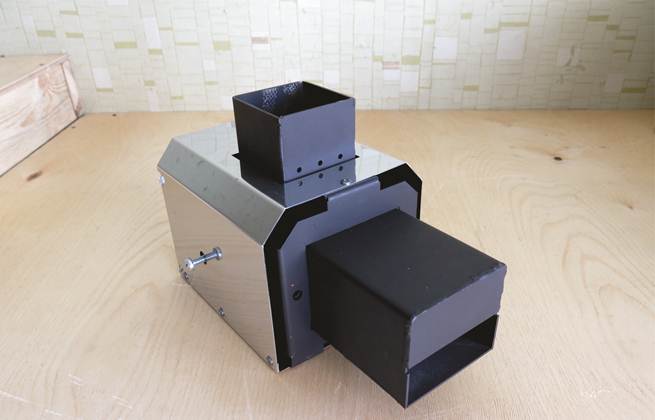

إنتاج موقد بيليه
غالبًا ما يتجاهل المشترون مصانع الحبيبات نظرًا لارتفاع تكلفتها مقارنةً بالغاز والمعدات الكهربائية ، بينما يتم حل المشكلة عن طريق صنع الجهاز في المنزل.
المخطط العام للإنتاج الذاتي لموقد الحبيبات
يمكن تجهيز غرفة الاحتراق بأنبوب مربع أو دائري. من الأفضل إعطاء الأفضلية للصلب المقاوم للحرارة والذي يمكنه تحمل درجات الحرارة المرتفعة ، يجب ألا يقل سمك الجدار عن 4 مم.
يتم تثبيت التركيب الذاتي في الغلاية بلوحة شفة مصنوعة من الفولاذ المقاوم للحرارة بسمك 3 مم أو أكثر.
يمكن شراء أو صنع حاوية لتزويد غرفة الاحتراق بالوقود يدويًا. الخيار الأفضل هو إجراء تثبيت على الفور يتم فيه توفير الوقود تلقائيًا. للقيام بذلك ، نضع مثقابًا في الأنبوب الذي تم شراؤه بالقطر المطلوب. سيتم تنفيذ دوران الجهاز بسبب عمل المحمل وعلبة التروس والمحرك بسرعات منخفضة.
بالإضافة إلى ذلك ، يتم شراء مروحة من المتجر تقوم بضخ الهواء. المروحة مثبتة على لوح يتم تصنيعها حسب حجم وتصميم باب الغلاية المستخدم في منزلك.
من المهم أيضًا الاهتمام بضبط كمية الوقود الوارد وحجم الهواء المنفوخ بواسطة المروحة ، وإلا فإن الجهاز محلي الصنع سيعمل بشكل غير مستقر. في الأجهزة المنزلية ، يتم ضبط قوة إمداد الهواء وعدد الكريات يدويًا
هذه الطريقة غير ملائمة لأنها تتطلب إشرافًا مستمرًا على الموقد.
للأتمتة ، يتم شراء عنصر متوهج كهربائي وجهاز استشعار للصور. يقوم الجهاز الأول بإشعال اللهب في حالة إطفاء الكريات كما ينظم تنشيط الجهاز. يراقب مستشعر الصورة مظهر اللهب: إذا كان اللهب مستقرًا ، يرسل المستشعر إشارة إلى العنصر المتوهج لإيقاف الاشتعال.
لأتمتة النظام ، يتم أيضًا شراء مستشعر تعبئة.ستقوم بإخطار الملء الإلكتروني للجهاز بدرجة امتلاء غرفة الاحتراق بالكريات.
مواقد الحبيبات عبارة عن معدات حديثة للغلايات تعمل على تحسين الملاءمة البيئية للعملية وتقليل تكاليف الوقود. في الوقت نفسه ، فإن المعدات نفسها في المتجر لها تكلفة عالية. بالنسبة للاحتياجات المنزلية الأساسية ، من الأفضل إعطاء الأفضلية للأجهزة المنزلية ، والتي يمكن تشغيلها آليًا إذا لزم الأمر.
طبيعي >> صفة
يفضل استخدام غلايات الانحلال الحراري ذات السحب الطبيعي على المراجل القسرية بسعات تصل إلى 25-30 كيلو واط. إنها ، بالطبع ، أرخص ، وفقدان الكفاءة بنسبة 5-10 نقاط مئوية من حيث تكاليف التدفئة في مثل هذه القدرات يكاد يكون غير محسوس ، لكن مصدر الطاقة غير مطلوب. كل ما تحتاجه هو مدخنة ذات تيار هواء جيد ، بارتفاع 5-6 أمتار على الأقل.إذا كنت تخطط لتركيب مرجل بدلاً من مدخنة هولندية قديمة أو قاعدة سفلية ، فإن الغلاية الطبيعية هي الخيار الأفضل.
ومع ذلك ، هناك أيضًا خيار بين نوعين مختلفين. الأول (أسفل اليسار في الشكل مع الرسوم البيانية للغلاية) - مع إمداد منفصل للهواء الأولي والثانوي. الثاني (في نفس المكان على اليمين) - مع تدفق هواء واحد.
قم بتشغيل غلاية الانحلال الحراري ذات الاحتراق الطويل بيديك
إن إعداد الأداء الصحيح للغلاية بعد التثبيت له خصائصه الخاصة أيضًا. عادة ، المرجل لا يدخن. قبل بدء التشغيل الأول ، يتم توصيل الغلاية بالمدخنة ومليئة بالماء. الغلاية مزودة بثرموستات للتحكم في درجة حرارة السائل. لتركيب مقياس الحرارة في الغلايات ، يتم توفير ثقوب خاصة.
تسلسل تبديل الغلاية:
- المروحة متصلة بالتيار الكهربائي ويتم التحقق من قابليتها للتشغيل. يجب أن تكون مخمدات الهواء في الوضع الأوسط.
- يجب وضع كمية صغيرة من الورق والرقائق الخشبية في قادوس التغذية. يجب إغلاق أبواب الغرفة.
- يفتح مخمد المدخنة ، وتشتغل المروحة ويشعل الورق.
- بعد إشعال الحطب ، يتم حظر الفوهة.
- يتم التحكم في الاحتراق من خلال غرفة الاحتراق السفلية.
- بعد غليان السائل ، ستحتاج إلى إطفاء المروحة. سوف ينطفئ اللهب ويبدأ الماء في البرودة.
يوفر تركيب المرجل الامتثال لقواعد السلامة. من الأفضل تركيب الجهاز في غرفة مرجل منفصلة. تجهيز الجهاز على أساس الطوب أو الخرسانة. يتم توفير فاصل زمني بين المرجل والجدران - من 20 سم.
