مشعات التدفئة لوحة

دليل الاختيار

ويبدو لي أن مشعات التسخين المصنوعة من الألومنيوم والمعدن ستحل محل مشعات الحديد الزهر تدريجياً. بدأ استخدامها منذ وقت ليس ببعيد ، لذلك لا يزالون حذرين. لكنهم أثبتوا أنفسهم جيدًا بالفعل ويفضلهم المزيد والمزيد من الناس. لقد قمت بتركيب مشعات ألمنيوم في شقتي قبل 3 سنوات. تبدو لطيفة للغاية ، لا داعي للطلاء وأصبح المنزل أكثر دفئًا.

بالنظر إلى أنه في الأيام الخوالي لم يكن هناك خيار معين بين المشعات (كقاعدة عامة ، كان معظمها يحتوي على مشعات كلاسيكية من الحديد الزهر) ، ثم في الوقت الحاضر هناك مجموعة واسعة من المنتجات في سوق المبردات. في حالتي ، عند اختيار المبرد ، "كان هناك مجال للالتفاف" ، نظرًا لأن نظام التدفئة مغلق وتم إنشاؤه في منزلي

بناءً على نصيحة المثبتين المألوفين ، انتبه إلى المشعات ثنائية المعدن ولم يخسر. لعدة سنوات حتى الآن لم أزعجني بعملية الطلاء ، كما في حالة الحديد الزهر ، تقوم المشعات بعمل ممتاز بوظائفها ويكون المنزل دائمًا دافئًا ومريحًا ، بغض النظر عن درجة الحرارة الخارجية

الشيء الوحيد الذي كان يجب القيام به بشكل إضافي لحماية المشعات من الرواسب هو تثبيت نظام لتنظيف أعمق لسائل التبريد.

لن أكون في المنزل ولا أنصح أي شخص بتركيب مشعاع من الألومنيوم أو ثنائي المعدن في شقتهم. ثنائية المعدن في تلك المناطق التي توجد بها مشاكل خطيرة في معالجة المياه - يجب تغيير هذه البطارية بعد موسم تدفئة واحد. يتم تجميع الألومنيوم والمعدن ثنائي المعدن يدويًا بواسطة حرفي وتعتمد جودة البناء على احترافية الشخص. يتم تجميع الفولاذ ، على سبيل المثال ، في مصانع آلية بالكامل. بالإضافة إلى ذلك ، فإن المشعات النمساوية لديها تأمين ضد التلف بقيمة مليون وضمانة للجهاز بأكمله ، وليس قسمًا مثل ثنائي المعدن والألمنيوم. باستخدامه ، يمكنك منع فتح النافذة بالكامل ، مما يوفر تدفقًا متساويًا للهواء الساخن إلى النافذة. هذا يلغي تكوين تيارات الهواء البارد في الأيام الباردة.

أنا أتفق معك تماما يا سيرجي. يعتبر ثنائي المعدن والألمنيوم في الشقة عملية محفوفة بالمخاطر ؛ لا يمكن تجنب ملامسة المبرد بالمعدن وهناك خطر حدوث انفجار. من السهل تحديد جودة المبرد الفولاذي ، فإليك علامات جودة الجهاز: توحيد اللحامات والفجوات والطلاء وتوافر الضمانات والتأمين. ولا تكن كسولًا جدًا للتشاور مع سيدك أو HOA!

تتمتع ثنائية المعدن بخصائص ضغط تشغيل أعلى - يمكن تثبيتها بأمان في المباني الشاهقة (لا يتجاوز الضغط فيها عادة 6 ضغط جوي). ضغط العمل للمشعات ثنائية المعدن هو 10 ضغط جوي ، وبعضها يتحمل 16 ضغط جوي. يُنصح بالحصول على علامة تجارية مروج لها قليلاً - فالمصنع دائمًا ما يصنع الطلب الأول جيدًا.

من قسم المقالة حول المشعات الفولاذية: "المشعات الفولاذية لا تتحمل المطرقة المائية ويزداد الضغط إلى 25 جوًا ، لذلك من الأفضل عدم استخدامها في أنظمة التدفئة لشقق المدينة." من قسم المقالة حول المشعات ثنائية المعدن: "اتضح أن المبرد ثنائي المعدن يجمع بين أفضل خصائص أجهزة التسخين المصنوعة من الفولاذ والألومنيوم. أخذ من الفولاذ. مقاومة انخفاض الضغط (يتحمل ما يصل إلى 40-50 جوًا). اين هي الحقيقة

خدم المبرد الفولاذي باستخدام التكنولوجيا "الألمانية" أكثر من 10 سنوات بقليل. في لحظة واحدة ، ظهر تيار رفيع الإبرة عند نقطة اللحام النقطي. بالنسبة للبطارية ، هذا ليس مصطلحًا. تدوم بطاريات الحديد الزهر السوفيتية نصف قرن أو أكثر. الآن أنا أتساءل أيهما أشتريه. يتم إفساد جودة التكنولوجيا الحديثة عمدا. تشتري قطة في كزة.

توافق المبرد مع نظام التدفئة

التشكيلة الحديثة من البطاريات متنوعة - الحديد الزهر ، والألمنيوم ، والصلب ، والنحاس ، والأجهزة ثنائية المعدن - من المهم فقط فهم مشعات التدفئة التي "تتناسب" بشكل أفضل مع نظام تدفئة معين في منزلك. ما هو المقصود من هذا؟ يشير هذا إلى مدى توافق المعلمات التقنية للسخان - درجة الحرارة المسموح بها لسائل التبريد ، وضغطه وتكوينه ، وكذلك نقل الحرارة والقصور الذاتي مع مؤشرات نظام التدفئة الخاص بك

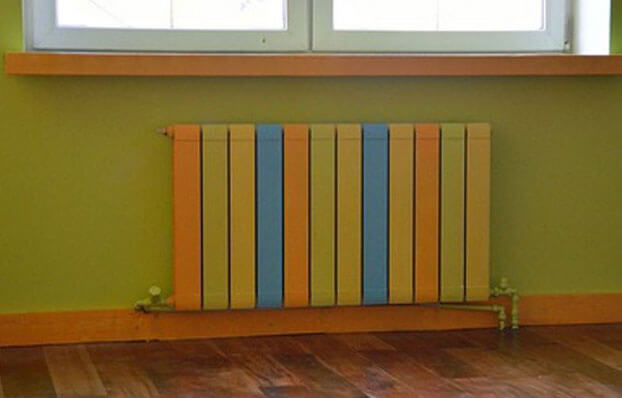

لا يسخن المبرد التدفئة الغرفة فحسب ، بل يحمل أيضًا عبئًا جماليًا في التصميم الداخلي

عند شراء المبرد ، فإن مظهره وقوة تحمله وبالطبع السعر مهمان أيضًا. يجب أن يؤخذ في الاعتبار أن هناك فروق دقيقة في اختيار بطاريات التدفئة للأنظمة المفتوحة (المباني السكنية) والأنظمة المغلقة (المنازل الفردية). في حالة عدم توافق المؤشرات التي أعلنتها الشركة المصنعة مع خصائص نظام التدفئة الخاص بك ، فمن المحتمل حدوث تآكل سريع وحتى حدوث عطل.

المواصفات الفنية

ومع ذلك ، مع الانتباه بشكل أساسي إلى مظهر المبرد وتكلفته ، لا تنسَ أن الخصائص التقنية والتشغيلية للجهاز يجب أن تأتي أولاً. لن تتحمل كل بطارية تدفئة ، مستوردة ومحلية ، ظروف التشغيل في شبكات التدفئة المحلية الحالية

يتميز نظام التدفئة المركزي ، الذي ورثناه عن الاتحاد السوفيتي ، بما يلي: تقلبات في الضغط ودرجة الحرارة ، فضلًا عن رداءة نوعية المبرد (الماء). درجة حرارة التصميم لنظام منزلي مفتوح أحادي الأنبوب في المباني الشاهقة هي 105 درجة مئوية ، والضغط 10 أجواء. ومع ذلك ، فإن هذه المعلمات في بعض الأحيان تخرج عن نطاق واسع عند بدء نظام التدفئة بعد فترة الصيف ، مما يؤدي إلى مطرقة مائية ، والتي لم يتم تصميم بعض أجهزة التدفئة من الشركات المصنعة الأجنبية من أجلها.

لن تتحمل كل بطارية تدفئة ، مستوردة ومحلية ، ظروف التشغيل في تشغيل شبكات التدفئة المحلية. يتميز نظام التدفئة المركزي ، الذي ورثناه عن الاتحاد السوفيتي ، بما يلي: تقلبات في الضغط ودرجة الحرارة ، فضلًا عن رداءة نوعية المبرد (الماء). درجة حرارة التصميم لنظام منزلي مفتوح أحادي الأنبوب في المباني الشاهقة هي 105 درجة مئوية ، والضغط 10 أجواء. ومع ذلك ، فإن هذه المعلمات في بعض الأحيان تخرج عن نطاق واسع عند بدء نظام التدفئة بعد فترة الصيف ، مما يؤدي إلى مطرقة مائية ، والتي لم يتم تصميم بعض أجهزة التدفئة من الشركات المصنعة الأجنبية من أجلها.

من الضروري الانتباه إلى درجة الحرارة والضغط المسموح به لسائل التبريد في نظام التدفئة ، والمشار إليها في جواز سفر المدفأة. تسمح مشعات ألواح الألمنيوم المطلية بأكسيد الألومنيوم بالتشغيل في أنظمة ذات ضغط متزايد ولا تتطلب أعمال طلاء

تسمح مشعات ألواح الألمنيوم المطلية بأكسيد الألومنيوم بالتشغيل في أنظمة ذات ضغط متزايد ولا تتطلب أعمال طلاء

المعلمة الأساسية الأخرى لبطارية التدفئة هي نقل الحرارة. تؤثر هذه الخاصية على كفاءة تسخين الهواء في الغرفة وتعتمد على المواد المستخدمة في التصميم. من المعروف أن انتقال حرارة الفولاذ أقل من الألمنيوم ، والنحاس أفضل من الحديد الزهر في هذا المؤشر. ولكن ، بناءً على أي معيار تقني واحد ، لن يكون ذلك صحيحًا تمامًا. من الضروري إجراء تقييم شامل لجميع مزايا وعيوب كل نوع من أجهزة التدفئة من أجل اختيار الخيار الأفضل.

ما هي مشعات مسطحة

من الضروري البدء في الحديث عن مشعات مسطحة من حجم عمقها. لا يوجد مؤشر دقيق يشير إلى دقة الجهاز.يتم تحديده في الغالب بالعين. على سبيل المثال ، يمكن اعتبار المبرد المصنوع من الحديد الزهر معيارًا - وهذا تصميم شائع. يمكن أن يعزى أي شيء أقل من نصف عمقه إلى مشعات التسخين المسطحة.

إذا قمنا بإلقاء نظرة عامة على جميع الطرز الحالية ، فإن بطاريات الألواح الفولاذية فقط هي المناسبة لهذا المعيار. سننظر فيها. لماذا يحدث أن تكون هياكل الألواح ذات سماكة صغيرة؟ كل شيء عن تكنولوجيا تصنيعها.

كيف يمكنني شطف بطارية التدفئة

هذه هي الأجهزة المصنوعة من صفائح الفولاذ المختومة. يعتمد النموذج على ورقة صلبة ذات مساحة اختراق كبيرة إلى حد ما. أي أن هذا ليس هيكلًا مقطعيًا ، ولكنه مسطح على كامل مساحة المدفأة نفسها. هذا ما يتم تحقيقه من خلال زيادة ناتج الحرارة. ولكن في نفس الوقت ، فإن عمق كل لوحة ليس كبيرًا جدًا ، وبالتالي ، سيكون حجم المبرد المستخدم في نظام التدفئة في المبرد المسطح صغيرًا. هذه النسبة لها إضافة محددة - استهلاك صغير للوقود لتسخين المبرد. أي أن هاتين الكميتين متناسبتان بشكل مباشر.

ذهب المصنعون إلى أبعد من ذلك. لم يدخلوا في دورات في الأجهزة ذات شكل لوحة محض ، لأنه ، كما ذكر أعلاه ، هذا النموذج له طاقة منخفضة. لزيادة هذا المؤشر ، تم إجراء إضافات على الهيكل نفسه في شكل نظام زعانف ، ما يسمى بزعانف الحمل الحراري. يتم لحامها على كامل مساحة البطارية عن طريق اللحام النقطي. الشكل الرئيسي للأضلاع هو شبه منحرف.

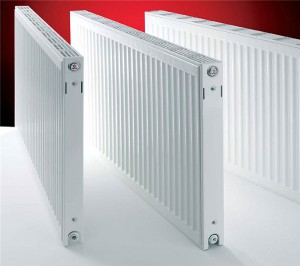

أنواع المشعات المسطحة

تصنيف المشعات المسطحة لجميع الشركات المصنعة هو نفسه. هناك خمسة أنواع في المجموع: 10 و 11 و 12 و 22 و 33. كيف تختلف عن بعضها البعض؟

• النوع 10 عبارة عن لوحة مختومة بدون زخرفة. إذا تحدثنا عن فئة "أنحف مشعات التدفئة" ، فإن هذا النوع هو أساس هذه الفئة. لن تجد أرق في السوق. لنلقِ نظرة على النوع باستخدام مثال مشعات Kermi. لذلك النوع 10 له عمق 46 مم.
• النوع 11 عبارة عن لوحة واحدة بطبقة واحدة من نظام الزعانف. عمق هذا النموذج 59 ملم. هادئ ويمكن تصنيفها على أنها "مسطحة".
• النوع 12 - هذان لوحان ، يتم تثبيت أضلاع الحمل بينهما. سمكها 64 مم.
• النوع 22 عبارة عن تصميم يتكون من لوحين ونظامين زعانف يقعان بين مستويات اللوحة. العمق - 102 ملم.
• النوع 33 عبارة عن ثلاث لوحات. يتم تثبيت طبقتين من الضلوع بين الطبقتين الأولى والثانية وطبقة واحدة بين الثانية والثالثة. العمق 157 ملم.

بالنسبة للمصنعين الآخرين ، قد يختلف حجم العمق في نفس النطاق مع انحرافات طفيفة في اتجاه أو آخر. الانحرافات غير مهمة ، لذلك يمكن اعتبار أبعاد مشعات التدفئة Kermi كأساس لتحليلنا.

الانتباه! يتم تزويد جميع أنواع مشعات الألواح الفولاذية ، باستثناء النوع 10 ، بجدران جانبية واقية وشبكة علوية. هذا يحسن مظهر الجهاز ولكن يزيد من تكلفته.

وهناك شيء آخر ، زعانف الحمل الحراري عبارة عن جامع غبار حقيقي ، ومن الصعب جدًا تنظيفه.

والآن لنختار من هذا النوع أجهزة التسخين التي يمكن أن تدخل فئة "مسطحة". لنبدأ بحقيقة أن عمق مشعاع الحديد الزهر ChM-140 يبلغ 140 ملم. هذا ما سننحرف عنه.

يمكنك تحديد أن الأنواع الثلاثة الأولى ، وهي 10 و 11 و 12 ، رقيقة. لكن 22 و 33 ليست مدرجة في هذه الفئة. وهذا يعني أنه لا يمكن اعتبار جميع مشعات تسخين الألواح الفولاذية مسطحة.

خصائص أنواع بطاريات التدفئة المقطعية ومقارنتها

1. مشعات مقطعية من الحديد الزهر. بالنظر إلى أنواع بطاريات التدفئة ، تجدر الإشارة إلى أن أجهزة الحديد الزهر معروفة للمستهلكين لفترة طويلة ، منذ أيام الاتحاد السوفيتي.في تلك السنوات ، تم تركيبها في كل مكان - في المباني السكنية والصناعية والعامة.

يسمح الحل الهيكلي لمشعات مقطعية من الحديد الزهر بتسخينها إلى درجات حرارة عالية. نظرًا لخصائص الحديد الزهر كمواد لتصنيع البطاريات ، فإنها تطلق الحرارة لفترة طويلة ، وبالتالي تم تعيينها في مناصب قيادية بين أجهزة التدفئة في تلك السنوات ، فإن نقل الحرارة لمشعات الحديد الزهر جيد جدًا.

صحيح ، يجب تسخين مشعات الحديد الزهر إلى درجة الحرارة المطلوبة لفترة أطول ، وهذا يتطلب كمية أكبر من الوقود أو ناقل الطاقة. من أجل توفير المال ، لا يختار جميع المستهلكين منتجات الحديد الزهر للتثبيت.

خضع مظهر مشعات الحديد الزهر الحديثة لتغييرات طفيفة مع نفس الخصائص التقنية. قسم واحد قادر على تسخين حوالي "مربعين" من المنطقة. عند البيع يمكنك العثور على نماذج المصممين التي يمكنها تزيين الغرفة.

نظرًا لأن الأجهزة المصنوعة من الحديد الزهر تتطلب كمية كبيرة من الوقود للتسخين ، فلا يتم تركيبها إذا كانت تخطط لاستخدام مصادر طاقة باهظة الثمن ، مثل الكهرباء. اختر مشعات تدفئة أكثر اقتصادا ، بما في ذلك بطاريات الألومنيوم.

مشعات مقطعية من الألومنيوم. تعتبر هذه الأجهزة بديلاً حديثًا لأجهزة الحديد الزهر لأنها تزن أقل ولديها سعة حرارية أقل. منتجات الألمنيوم المقطعية لا تصدر حرارة أسوأ من الحديد الزهر ويتم تسخينها بسرعة إلى درجة الحرارة المطلوبة (لمزيد من التفاصيل: "كيفية اختيار مشعات تسخين الألمنيوم: المواصفات الفنية"). بفضل مظهرها الجمالي والأنيق ، فإنها تتناسب تمامًا مع التصميمات الداخلية الحديثة.
قسم واحد من الألومنيوم يسخن "مربع" واحد من الغرفة. إذا قمت بتثبيت مثل هذه البطاريات بنفسك ، يمكنك التعامل مع التثبيت دون أي مشاكل بنفسك ، لأنها أخف بكثير من منتجات الحديد الزهر. وفقًا للخبراء ، إذا قارنا بطاريات التدفئة لمنزل خاص ، فإن المشعات المقطعية المصنوعة من الألومنيوم أصبحت الآن قادة واضحين.

مشعات ثنائية المعدن. ظاهريًا ، تشبه بطاريات التدفئة أجهزة الألومنيوم. يمكن رؤية مشعات التدفئة ثنائية المعدن في القسم في الصورة. يجمعون بين عناصر من الفولاذ والألمنيوم. بسبب تصنيع سبائك اثنين ، تسمى هذه الأجهزة ثنائية المعدن.

عندما تنظر إلى مشعاع التدفئة ثنائي المعدن في قسم ، يمكنك رؤية قناة موصلة للحرارة من الفولاذ المقاوم للصدأ بداخله. بفضل هذا التصميم ، زادت قوة الأجهزة بشكل كبير. والموصلية الحرارية للمشعات ثنائية المعدن أكبر من الألومنيوم. يمكن تركيب منتجات التسخين هذه بمبرد من الدرجة الاقتصادية. قسم واحد من هذا المبرد يزود الحرارة لـ 1.4 "مربع" من المنطقة. المشعات ثنائية المعدن خفيفة الوزن ، وتركيبها مشابه لتركيب بطاريات الألومنيوم.

لأنواع مختلفة من السخانات الحديثة ، قد تختلف الأقسام في الحجم. لذلك ، عند اختيار المشعات ، يجب عليك تحديد قوة القسم. بناءً على هذه المعلمة ، يمكنك حساب عدد الأقسام ، مع مراعاة مساحة الغرفة.

نقوم بتفكيك مشعات مسطحة

يمكن لأي شخص زار متجرًا متخصصًا يبيع معدات التدفئة مرة واحدة على الأقل تقدير مجموعة كاملة من أجهزة التدفئة المعروضة في السوق. هذه في الواقع تشكيلة ضخمة تسمح لك بالاختيار حسب ذوق المستهلك. لا عجب أن يقولوا أن الطلب يخلق العرض. لذلك ، يرتبط هذا الافتراض ارتباطًا مباشرًا بمشعات التدفئة الحديثة. لكن موضوع مقالتنا هو مشعات مسطحة. لماذا سموا ذلك ، ولماذا هم مطلوبون أصلاً؟ سنجيب على هذه الأسئلة وغيرها.

لنبدأ بالسؤال الثاني الذي يحدد الغرض من التصميم المسطح. هناك عدة وظائف هنا:

• تصغير حجم المدفأة - زيادة المساحة الخالية للغرفة. هذا ينطبق بشكل خاص على النافذة. مع المبددات الحرارية المسطحة ، يتم تقليل عرضها بشكل كبير. سواء كان ذلك جيدًا أو سيئًا ، فالجميع يقرر بنفسه ، لكن المصممين سعداء بذلك. هناك فرصة للتجربة.
• بطارية التدفئة نفسها هي نوع من مجمعات الغبار. من خلال تقليل عرض الجهاز ، نقوم بتقليل المستوى الذي يستقر عليه الغبار.
• نضيف أن البطاريات المسطحة هي أصحاب المظهر الأنيق. في أي حال ، فهي تختلف اختلافًا كبيرًا عن النماذج المقطعية.

والآن أهم سؤال يتعلق بنقل الحرارة لهذا النوع من المشعات. كم هو هذا الانخفاض؟ بعد كل شيء ، ليس سرا أن حجم بطارية التسخين يؤثر على كمية الحرارة الناتجة. لفهم هذه المشكلة تمامًا ، تحتاج إلى فهم ماهية السخانات المسطحة.

التركيب

مشعات التدفئة المسطحة هي الأنسب للغرف التي تحتوي على نظام تدفئة مغلق. خزان التمدد أمر لا بد منه.

تتكون عملية التسخين من الخطوات التالية:

1. تعمل المضخة على المبرد
   ، والتي بدورها تبدأ في الدوران عبر خط الأنابيب.
2. ثم يمر عبر الصمام
   .
3. في المرحلة التالية ، ينتهي به الأمر في المبرد.
4. بعد ذلك ، يتحرك على طول الناقل الجوي.
5. ينتقل إلى خط أنابيب الإرجاع حتى يصل إلى خزان التمدد بغشاء
   .

إذا قررت التثبيت مشعات مسطحة لأنظمة التدفئة المفتوحة، ثم تذكر أنه في هذه الحالة لن تستمر طويلاً ، لأن. لن تكون قادرة على مقاومة عمليات التآكل.

لا تشتري مشعات رفيعة للتركيب في غرف ذات رطوبة عالية.

نظرة عامة على المنتجات المسطحة

ميزات الإنتاج

إذا كنا نتحدث عن النماذج المسطحة ، فغالبًا ما نعني ليس تضاريس السطح ، ولكن عمق الرادياتير. في الوقت نفسه ، يمكن تفسير المصطلح "مسطح" بطرق مختلفة ، لأن هذه الفئة غالبًا ما تتضمن جميع البطاريات التي يكون عمقها أقل من عمق منتج الحديد الزهر القياسي.

منتجات الألمنيوم ذات العمق الضحل

جميع الأجهزة التي تنتمي إلى هذا النوع تقريبًا عبارة عن سخانات ذات ألواح فولاذية. لا ، من حيث المبدأ ، يمكنك العثور على كل من مبرد الزيت المسطح وهيكل من الألومنيوم ، ولكن المكانة الرئيسية في هذا القطاع من السوق يشغلها الفولاذ.

يتم إنتاج المشعات التالية باستخدام تقنية مختلطة:

• أساس المنتج عبارة عن لوح فولاذي مختوم ، يخضع للمعالجة الميكانيكية ويشكل المحيط الداخلي للسخان.
• بسبب الختم ، يتم تشكيل ملف تعريف ، مما يوفر زيادة في منطقة نقل الحرارة.
• يتم أحيانًا لحام أضلاع الحمل الحراري شبه المنحرفة بالصفائح الأساسية لتحسين كفاءة العمل. عند المرور عبر الزعانف ، يتم تسخين الهواء ثم توزيعه في جميع أنحاء الغرفة. (انظر أيضًا مقالة إصلاح أنابيب التدفئة: الميزات.)

ظهور نموذج اللوحة المسطحة

نتيجة لكل هذه العمليات ، يتم الحصول على مبرد فولاذي مسطح ، والذي يجمع بين الأبعاد المدمجة مع تبديد جيد للحرارة. بالطبع ، في هذه المعلمة سيكون أدنى من النماذج بالحجم الكامل ، ولكن إذا كان الشكل مهمًا بالنسبة لنا ، فسنضطر إلى تحمل بعض فقد الحرارة.

أنواع مشعات اللوح

تستخدم معظم الشركات المصنعة لمشعات نوع اللوحة نفس تصنيف المنتج. بعد أن فهمت ذلك ، ستتمكن من تحديد عمق النموذج وتصميمه في لمح البصر - حتى لو لم يكن لديك البطارية نفسها أمامك ، ولكن فقط التعليمات التي تحمل العلامات.

ملحوظة! كقاعدة عامة ، يشير الرقم الأول إلى عدد الألواح ، والثاني - عدد صفوف زعانف الحمل

ميزات التصميم من أنواع مختلفة

كيف يتم فك رموز الرموز ، سوف نصف في الجدول أدناه:

الأنواع الشائعة من بطاريات التدفئة

إذا قارنا مشعات التدفئة ، فمن الواضح أولاً وقبل كل شيء أنها تختلف في التصميم. بناءً على حقيقة أنها تبدو مختلفة ، يتم تقسيم البطاريات إلى منتجات مقطعية وألواح.

مشعات مقطعية. تنقسم هذه الأجهزة إلى ثلاث مجموعات رئيسية:

• بطاريات مصنوعة من الحديد الزهر.
• مشعات مصنوعة من سبائك الألومنيوم.
• منتجات ثنائية المعدن.

من الاسم ، من الواضح بالفعل أن جهاز التسخين يتكون من أقسام مجمعة في هيكل واحد. على سبيل المثال ، يعرف العديد من المستهلكين بطاريات الحديد الزهر المستخدمة منذ عقود ، وهي عبارة عن مجموعة من عدد محدد من الأقسام. تتكون أجهزة الألمنيوم الجديدة أيضًا من عدة أقسام ، ولكن إذا نظرت إلى مشعات التدفئة هذه ، فستكون المقارنة لصالح المنتجات الحديثة ، لأنها تبدو أكثر إرضاءً من الناحية الجمالية (المزيد: "مشعات الألمنيوم - المواصفات الفنية ، التركيب").

بطاريات لوحة. إنها مصنوعة فقط من الفولاذ. ظاهريا ، هم منتج مسطح مع انتفاخات. تم استخدام البطاريات المسطحة على نطاق واسع في الثمانينيات من القرن الماضي. تم تركيبها في الأساس في منازل الألواح. تم تعديل دفايات الألواح الحديثة وتغير مظهرها بشكل طفيف. بعد ذلك ، زاد ناتجهم الحراري ، واستخدموا ذات مرة لتدفئة المباني السكنية. عند إجراء مقارنة بين مشعات التسخين المقطعية واللوحية ، يمكن ملاحظة أن الأول يستخدم على نطاق واسع في أنظمة التدفئة ويستجيب المستهلكون لها بشكل إيجابي.

ما هي مشعات التدفئة

بطاريات التدفئة ، وهي أيضًا مشعات يتم تركيبها في المباني السكنية ، تعمل بشكل أساسي على الماء أو الكهرباء.

أنواع الماء من بطاريات التدفئة تسخن السكن بالماء ، والذي يستخدم كمبرد (بمزيد من التفصيل: "مشعات تسخين المياه - أنواعها وأنواعها"). بعد تسخين السائل إلى درجة حرارة معينة ، يبدأ في الدوران عبر الأنابيب والبطاريات ، مما يعطي طاقة حرارية للهواء المحيط.

مشعات التدفئة الكهربائية تشبه بشكل سطحي الأجهزة التقليدية ، لكن مبدأ عملها مختلف. تُستخدم عادةً كمصدر إضافي للحرارة ، لأن أسعار الكهرباء المرتفعة تجعل تشغيل هذه السخانات غير مربح اقتصاديًا.

صحيح ، إذا لم تكن هناك إمكانية لتجهيز تسخين المياه ، فلن يتبقى سوى استخدام الأجهزة الكهربائية للتدفئة. لنفترض أن الأسرة تذهب إلى دارشا خارج المدينة فقط في عطلات نهاية الأسبوع - في هذه الحالة ، سيكون المسخن الكهربائي كافيًا ، لأنه لن يسمح لك بالتجميد.

ما هي أنواع مراجعة ومقارنة بطاريات التدفئة

مع بداية موسم التدفئة ، يشتكي العديد من السكان من البطاريات الباردة في الشقة. لكن المرافق ليست هي المسؤولة دائمًا عن مشكلة التدفئة السيئة. غالبًا ما يكمن السبب في حقيقة أن مشعات التدفئة مسدودة أو أصبحت بالفعل غير صالحة للاستعمال وتحتاج إلى استبدالها بأنواع حديثة من بطاريات التدفئة. قبل الشروع في إعادة بناء نظام التدفئة ، لا يضر السؤال عن نوع بطاريات التدفئة وما هي مزاياها وعيوبها.

هذا الموضوع مخصص لهذا المقال الذي يتحدث عن أجهزة التدفئة الحديثة للشقق والمنازل الخاصة. يتحدث عن نوع مشعات التدفئة.

المشعات والحمل الحراري

تتميز أنواع السخانات المستخدمة في نظام تسخين المياه ليس فقط بالمواد التي صنعت منها ، ولكن أيضًا بمبدأ التشغيل. منذ أيام الاتحاد السوفيتي ، تم استخدام المشعات والحمل الحراري في أنظمة التدفئة. المشعات لها معدلات نقل حرارة أعلى من المسخنات الحرارية.إنها تشع الحرارة من سطحها وتوفر تسخينًا ثابتًا للغرفة ، وتحرك المسخنات الهوائية تدفقات الهواء من الأسفل إلى الأعلى ، وبالتالي تشكل تيارًا.

ظاهريًا ، تختلف المسخنات الحرارية أيضًا اختلافًا كبيرًا عن المشعات ، ما عليك سوى إلقاء نظرة على صور هذه الأجهزة ، ويمكنك تحديد الجهاز بدقة وما هو المشعاع.

أساس تصميم المسخن هو أنبوب يمر من خلاله المبرد. توجد ألواح فولاذية رفيعة وحادة على الأنبوب.

تشمل مزايا المسخنات الحجم الصغير والموثوقية والتكلفة المنخفضة. يمكن تركيب هذه الأجهزة في الأرضية والحائط ووضعها في مكان لا توجد فيه مساحة كافية لتركيب المبرد.

تشمل عيوب المسخنات معامل انتقال حرارة منخفض. لذلك ، من غير المحتمل أن يكون من الممكن تدفئة غرفة كبيرة بمساعدة هذه الأجهزة ؛ لا يمكن استخدامها إلا كمصادر إضافية للحرارة.

بالكاد يمكن تسمية طريقة الحمل الحراري لتدفئة الغرفة بأنها فضيلة. نظرًا لأن الحمل الحراري الهوائي ، أو الحركة الجوية الأسهل ، ليس أكثر من مسودة ، ومن غير المحتمل أن تكون سعيدًا بمثل هذه الظاهرة في منزلك. غالبًا ما تستخدم المسخنات في مباني المكاتب ، حيث تجعل مساحة الزجاج الكبيرة من المستحيل تركيب مشعات تقليدية.

ما هي الأنواع الممكنة لتوصيل المشعات

يؤثر المخطط المختار لتركيبها على كفاءة أجهزة التدفئة.

هناك أنواع مختلفة من توصيلات مشعات التدفئة:

1. اتصال قطري. طريقة تركيب السخانات هذه مناسبة للبطاريات الطويلة التي يمكن أن تسخن بالتساوي. يتم توصيل الأنبوب الذي يزود المبرد من جانب واحد بالأنبوب الفرعي في الأعلى ، وفي الأسفل ، يتم توصيل أنبوب التفريغ بالأنبوب الفرعي. إذا تم توفير الماء الساخن من الأسفل ، فإن كفاءة البطارية ستنخفض بنسبة 10٪.
2. اتصال جانبي أحادي الاتجاه. هذه هي الطريقة الأكثر شيوعًا لتثبيت المشعات. توفر طريقة التوصيل هذه ، التي يتم فيها توصيل أنبوب المدخل بالأنبوب الفرعي العلوي ، وأنبوب المخرج بالأنبوب السفلي ، أكبر نقل للحرارة.
3. اتصال القاع. يتم استخدام طريقة توزيع البطاريات هذه فقط إذا كان نظام التدفئة موجودًا في الأرضية.

تعتمد مدة خدمة نظام التدفئة ، بالإضافة إلى وظائفه وكفاءته وموثوقيته ، على مدى صحة اختيار نوع الاتصال ومدى جودة تثبيت المشعات في نظام التدفئة.
