استخدام مشعات تدفئة ضيقة ومنخفضة ومدمجة

تركيب البطارية في النظام

عند اختيار نوع أو آخر من المبرد المنخفض ، من الضروري تحديد معلماته ، بناءً على حجم النافذة ونقل الحرارة المطلوب. يجب أن يكون طول المبادل الحراري مساوياً لعرض الفتحة أو يتجاوزه بمقدار 200-300 مم.

امتلاك مهارة امتلاك الأداة اللازمة ، ليس من الصعب توصيل المبرد بالنظام بيديك.

سيساعدك الدليل التالي في هذا:

• تحديد نوع النظام - أنبوب واحد أو أنبوبان ؛
• تحديد مخطط التوصيل الأمثل - قطري أو أحادي الجانب أو أقل ؛

عنصر غير واضح من الداخل

• ثم نقوم بتركيب حنفيات على مدخل ومخرج الأنابيب. السماح بإغلاق إمداد المبرد في حالة الطوارئ ؛
• في الثقوب المتبقية نقوم بربط رافعة Mayevsky (أعلى) والقابس (أسفل).
• يمكن إجراء التجميع المسبق جافًا ، ويتم إجراء التوصيل النهائي باستخدام لف الكتان والمعجون الصحي ؛
• من الممكن إرفاق بطاريات من معادن مختلفة بأنظمة تسخين مصنوعة من المعدن والبلاستيك وأنابيب البولي بروبلين.

مونتاج الصورة

مشعات طويلة

عندما يكون حجم المبرد محدودًا بسبب نقص مساحة الجهاز القياسي ، يُفضل استخدام الملفات الطويلة والضيقة لأن عرض هذه الطرز محدود.

مشعات الحديد الزهر. على عكس منتجات الحديد الزهر المحلية ذات الأبعاد القياسية ، يمكنك أن تجد بين المنتجات الأجنبية أجهزة مصممة ، ارتفاعها غير معتاد بالنسبة للمستهلكين الروس. على سبيل المثال ، خط Demrad Retro لمشعات الحديد الزهر.

أحجامها كما يلي:

• يتراوح ارتفاع القسم بعرض 76 ملم بين 661-954 ملم ؛
• العمق - 203 ملم.

ضغط العمل - 10 أجواء ، يتم اختبارها في 13 جوًا.

في الأقسام الأكبر تصل الطاقة الحرارية إلى 270 واط. في الوقت نفسه ، يمكن أن يكون للمشعات الحرارية الضيقة أبعاد ارتفاع 2400 ملم. ضغط العمل يقتصر على 6 أجواء. يساهم الارتفاع العالي في نقل الحرارة الصلبة لمبرد التسخين. عند درجات حرارة تساوي 70 درجة ، تصل حتى أكثر من 433 واط.

مشعات الألمنيوم. عادة ، بالنسبة لمشعات الألمنيوم الطويلة ، يتم وضع الأنابيب في الأسفل لجعل الأنابيب غير مرئية.

مشعات ثنائية المعدن. في الأساس ، تعد نماذج المشعات ثنائية المعدن الطويلة والضيقة تصميمات أصلية ، وبالتالي ، فإن جميع أحجامها غير قياسية. في الأساس ، نادرًا ما تكون هذه المنتجات مقطعية - فهي عادةً متجانسة.

مثال على هذه السخانات هو نموذج المشعاع Sira RS-800 BIMETALL ، الذي يحتوي على المعلمات التالية:

• ارتفاع القسم 880 مم ؛
• عمق 95 ملم
• الطول 80 ملم.

قبل حساب حجم مشعاع التدفئة ، من الضروري تحديد طراز سخان معين لغرفة ذات غرض ومنطقة معينة. يجب أن نتذكر أن انتقال الحرارة لا يتأثر بالحجم ، ولكن بقوة الأقسام الفردية التي يتم تجميعها في بطارية واحدة. الاختيار ، بالنظر إلى حجم مشعات التدفئة ، تفاصيل الفيديو:

كيفية اختيار البطارية المنخفضة المناسبة

في المتاجر الحديثة ، يمكنك العثور على مجموعة متنوعة من طرز البطاريات المنخفضة ، سواء المنتجة محليًا أو من العلامات التجارية المعروفة من الشركات المصنعة في البلدان الأخرى. من أجل عدم إضاعة المال في شراء بطارية ذات خصائص غير مستخدمة ، يوصى بالاعتماد على ما يلي:

• من الأفضل تسخين الغرف ذات النوافذ البانورامية باستخدام بطاريات مصنوعة من الألومنيوم أو مادتين مختلفتين أو أكثر.
• في المنازل الخاصة غير المتصلة بأنابيب التدفئة المركزية ، ولكن يجب تركيب مشعات من الصلب أو الألومنيوم الخاصة بها ، ولكنها تستخدم المرجل الخاص بها.
• يجب أن يخلق المبرد ستارة حرارية فعالة عند وضعها في نافذة مفتوحة. للقيام بذلك ، يجب أن يكون طوله أكبر من عرض النافذة.

مشعات أنبوبي للتدفئة السكنية مشعات التدفئة ثنائية المعدن مشعات التدفئة المسطحة مشعات التدفئة لمنزل خاص

الأنواع الشائعة من البطاريات المنخفضة

نظرًا لأن المشعات بسيطة جدًا ، فإن الاختلافات بينها تستند إلى هندسة العلبة ، والمواد المصنوعة منها ، ونوع زعانف المبرد وحجمها.

عادة ما يكون الحد الأدنى لأبعاد المبرد المنخفض 0.2 متر وطول 0.5 متر وعمق 0.1 متر. يمكن أن يصل الحد الأقصى للأبعاد إلى 0.5 متر وطول 6 أمتار وعمق 0.23 متر.

يتم تحديد تصميم البطاريات المنخفضة بشكل أساسي من خلال مواد مثل:

البطاريات هي أقسام يتم الحصول عليها عن طريق الصب. لنقل الحرارة ، يحتوي كل قسم على عدد من الضلوع التي يحددها التصميم.

تحدد خصائص الحديد الزهر عيوب ومزايا مثل هذا المبرد. الحديد الزهر هش ومثل قشر البيض ، والذي ، بسبب انتفاخه ، يكون قويًا من الخارج ، ولكنه ينهار بسهولة من الداخل. لذلك ، يجب أن تكون قوة ضغط الماء داخل مثل هذا المبرد أقل من 9-11 جوًا. ونظرًا لأن سطح الحديد الزهر بعد الصب قد أصبح خشنًا وغير متساوٍ ، فإن الحطام يترسب عليه داخل المبرد بمرور الوقت ويخلق طبقة تضعف انتقال الحرارة من الماء إلى الحديد الزهر للرادياتير. ولكن مع أوجه القصور المذكورة ، فإن المبرد المصنوع من الحديد الزهر يحتفظ بالحرارة جيدًا ولا يتعرض للتدمير من التلامس الطويل مع الماء.

من خلال الصب ، لا يسمح الفولاذ بالحصول على الشكل المضلع اللازم للرادياتير. لهذا السبب ، تُصنع البطاريات الفولاذية المنخفضة من ألواح فردية وغالبًا ما يتم دمجها مع الأنابيب. كومة منخفضة تعتمد على أنبوب مؤطر بألواح تعمل على زيادة الحمل الحراري لها خسائر في الحرارة بسبب الفجوات التي تحدث عند النقطة التي يتم فيها توصيل الألواح بالأنبوب.

إذا كان المبرد مصنوعًا من ألواح فولاذية ، والتي تشكل تجاويف لملئها بالماء الساخن ، فإن انتقال الحرارة يكون أكبر بكثير من المبرد القائم على الأنابيب ، لكن مقاومة الصدمات الهيدروليكية تقل بسبب وجود طبقات تربط الصفائح ، وهو أحد عيوب هذه المشعات.

عيب آخر لمشعات الفولاذ هو الصدأ الذي يظهر بالداخل عندما يتلامس مع الأكسجين الجوي في بيئة رطبة. بالإضافة إلى العيوب المذكورة ، فإن مشعات الصلب باهظة الثمن بسبب التصنيع الشاق والحاجة إلى استخدام الفولاذ المقاوم للتآكل. وفقًا لخصائص نقل الحرارة ، فهي قريبة من مشعات الحديد الزهر.

يمكن الحصول على بطاريات الألمنيوم إما عن طريق الصب أو البثق ، أو من الألواح. ميزتها الرئيسية هي وزنها ، وهو أقل بكثير من وزن الحديد الزهر والصلب.

من حيث قدرتها على تحمل ضغط الماء ، فإن مشعات الألمنيوم أفضل مرة ونصف تقريبًا من مشعات الحديد الزهر. لكن خصائص الحمل الحراري للألمنيوم أسوأ من خصائص الحديد الزهر والصلب.

بالإضافة إلى ذلك ، يعتبر الألمنيوم أقل متانة من الحديد الزهر والفولاذ ، لذلك يمكن أن تتسبب مطرقة الماء بسرعة في تسرب الماء من خلال الشقوق في الهيكل. لهذا السبب ، فإن عمر خدمة هذه المشعات أقل من عمر خدمة الحديد الزهر والصلب.

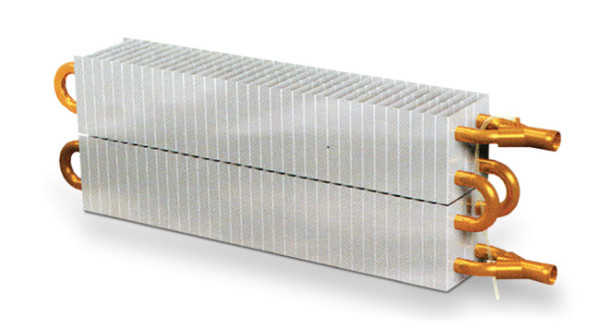

يتكون هذا المبرد من عدة أجزاء. يتم اختيار مادة كل منها بما يتناسب مع المهمة التي يتم تنفيذها. في مثل هذه البطارية ، يمر الماء عبر أنبوب مصنوع من سبيكة نحاسية أو مادة أخرى. الأنبوب قادر على تحمل ضغط الماء لعدة عشرات من الأجواء ولا يتعرض للتدمير من ملامسته للماء لفترة طويلة. لذلك ، ستكون مدة خدمتها قابلة للمقارنة مع بطارية من الحديد الزهر.

لزيادة مساحة سطح التلامس مع الهواء ، يتم وضع ألواح الألمنيوم أو سبائك المعادن غير الحديدية على الأنبوب. قد يكون لمثل هذا المبرد أبعاد صغيرة ، ولكن بسبب فقد الحرارة في مكان توصيل الألواح بالأنبوب ، ستكون كفاءته أقل من كفاءة بطاريات الألومنيوم.

يجعل تعقيد تصنيع واستخدام المعادن غير الحديدية مثل هذه البطارية أغلى من الألومنيوم.

المواد الرئيسية المستخدمة في الإنتاج

في الوقت الحالي ، المعيار الرئيسي الذي يفصل بين جميع نماذج المشعات المنخفضة المتوفرة في السوق هو المواد التي صنعت منها. إلى جانب الأنواع التقليدية التي تم استخدامها في القرن الماضي ، تظهر أنواع جديدة لها خصائص أداء أفضل.

مشعات الحديد الزهر

تتميز العناصر المصنوعة من الحديد الزهر بأطول تاريخ في الاستخدام. تتميز بنقل الحرارة المرتفع ، والتبريد والتدفئة لفترات طويلة ، والكتلة الكبيرة ومقاومتها المنخفضة لأحمال الصدمات.

تساهم الخشونة المتزايدة للسطح الداخلي للأقسام المصبوبة لبطارية الحديد الزهر في تراكم الأوساخ ورواسب الصدأ على جدرانها ، مما يقلل بشكل كبير من انتقال الحرارة بمرور الوقت.

ملحوظة! على الرغم من سيولة الحديد المصبوب ، تقوم الشركة المصنعة بتصنيع مبادلات حرارية بارتفاع لا يقل عن 390 مم. هذا يرجع إلى العيوب المذكورة أعلاه.

توجد بطاريات مصنوعة على مستوى فني كافٍ ، مما يسمح لك بتزيين المناطق الداخلية للغرف.

هنا زخرفة يمكنك تثبيتها في المنزل

المبادلات الحرارية الفولاذية

قد تكون المنتجات من سبائك الحديد والكربون أصغر من الحديد الزهر. إنها هيكل رقائقي ، أساسها خطوط الأنابيب المعدنية. يقلل هذا الجانب بشكل كبير من الكمية المطلوبة من المبرد في النظام ، ونتيجة لذلك ، يزيد من إنتاجه.

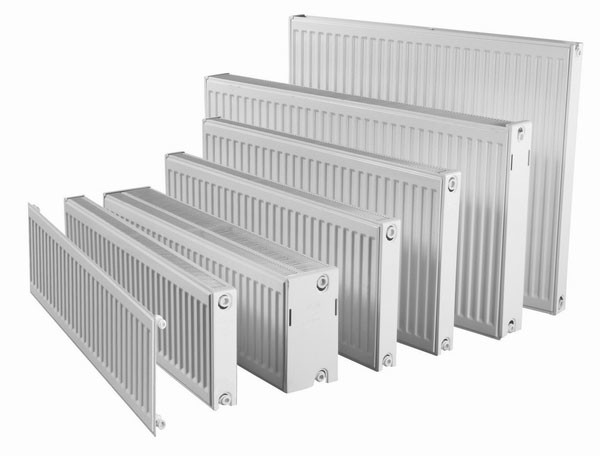

في الصورة - بطاريات الألواح الفولاذية

المبادلات الحرارية المصنوعة من الفولاذ لها عدد من الجوانب الإيجابية والسلبية. كتلتها أقل بكثير من الحديد الزهر ، فهي أكثر إحكاما ولديها نقل حرارة أكبر. تشمل العيوب القابلية للتآكل وضعف المقاومة لمطرقة الماء.

مشعات التسخين الفولاذية منخفضة الارتفاع وقابلية صيانتها ضعيفة. في حالة تلف أحد الأقسام في بطارية من الحديد الزهر ، فمن السهل استبدالها أو التخلص منها.

يجب استبدال منتج الفولاذ بالكامل ، مما سيؤدي إلى تكاليف إضافية. يعتبر سعر هذه الوحدات من أهم الأسعار في القطاع.

مشعات الألمنيوم

تتميز مشعات التسخين المصنوعة من الألمنيوم المنخفض بمجموعة من المزايا على منافسيها.

• الحد الأدنى من كتلة كل هذه المنتجات ؛
• تبديد جيد للحرارة
• كما أن ليونة المعدن تجعل من الممكن الحصول على منتجات ذات أشكال أنيقة.

لا يؤثر حجم الأجهزة على خصائصها.

ملحوظة! لا يتمتع الألمنيوم بخصائص عالية القوة ، والتي يمكن أن تؤدي إلى التسرب بسبب المطرقة المائية في النظام ، والتي تشكلت أثناء الملء أو التصريف. متوسط ​​عمر الخدمة لهذه المنتجات لا يتجاوز 12-15 سنة

تكلفة مشعات الألمنيوم منخفضة.

بطاريات ثنائية المعدن

أحد آخر أنواع أجهزة التدفئة الموصى باستخدامها في أنظمة التدفئة الفردية للمنازل الخاصة هو ما يسمى بالبطاريات ثنائية المعدن. يتم تصنيعها على أساس خطوط الأنابيب الفولاذية أو النحاسية المجهزة بألواح الألمنيوم.

قوة موثوقة من معدنين في الأجهزة ثنائية المعدن

تشمل مزاياها ما يلي:

• مقاومة تآكل كافية
• ضغط عمل كبير (حتى 100 ضغط جوي) يمكنهم تحمله ؛
• حجم سائل التبريد المطلوب للتدفئة.

هذه الهياكل لها أيضًا عيوب:

• انخفاض نقل الحرارة مقارنة بمنتجات الألمنيوم ؛
• أعلى تكلفة بين جميع المشعات المنخفضة.

أنظمة تسخين الألواح

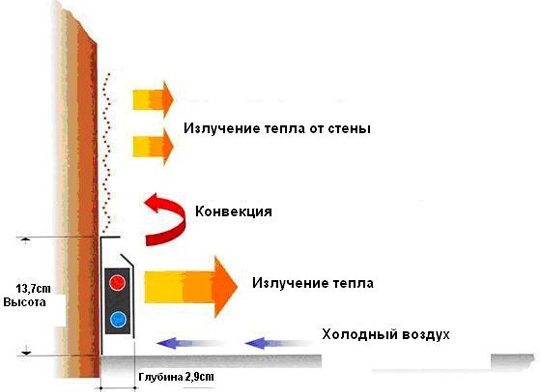

في حال قررت جعل نظام التدفئة في منزلك خاليًا تمامًا من العناصر المرئية ، يمكن للسخانات اللوحية أن تنقذ. هذه حقا مشعات تدفئة أفقية منخفضة. لا يزيد ارتفاعها عن الأرض عن 20 سم وبسمك 30 مم.

توجد هذه المنتجات على طول الجدران ومغلقة بتراكبات زخرفية (ألواح). باستخدام خيار مماثل ، يمكنك الحصول على نظام تدفئة بارتفاع 100 مم ، يعمل كمعيار مع بطاريات عالية. تتمثل العيوب المهمة لخيار التسخين هذا في التكلفة العالية وعدم الملاءمة الكاملة للإصلاح.

ماذا يجب أن تكون الأبعاد

من أجل أن يعطي المبرد الحراري أقصى درجات الحرارة (في هذه الحالة ، لا نتحدث عن قوته الحرارية ، ولكن عن كفاءة عمله) ، يجب أن تكون الأبعاد على النحو التالي:

1. يجب أن يكون الطول أكثر من 70-75٪ من عرض فتح النافذة.
2. يجب أن يكون الارتفاع بين الأرضية والبطارية 8-12 سم ، وفي نفس الوقت بين عتبة النافذة وكان 6-12 سم.

إذا لم يتم اتباع التوصيات ، فسيكون تشغيل المبرد المصنوع من الألومنيوم مصحوبًا بفقدان الحرارة. لذلك ، حتى لو استطاع إصدار ما يلزم لغرفة بمساحة 20 مترًا مربعًا. م 200 واط من الحرارة ، ثم بسبب الأبعاد غير الصحيحة في الغرفة لن يكون هناك حرارة كافية. بعد كل شيء ، يمكن أن يضيع جزء منه تحت حافة النافذة أو الذهاب إلى التدفئة الأرضية.

عندما يكون الطول أقل من 70٪ من عرض فتحة النافذة ، فلن تتمكن البطارية من إنشاء ستارة حرارية يمكنها منع حركة الهواء البارد الذي يدخل من النافذة. ستكون نتيجة هذا الموقف ظهور مناطق باردة ودافئة في الغرفة. أيضًا ، سيتم تغطية النوافذ بالبخار باستمرار. وحتى قوة مشعاع التدفئة ، التي هي أكبر من الحاجة ، لا يمكن أن تصبح منقذة.

لذلك ، إذا كان عرض النافذة 2 متر ، فيجب ألا يقل طول البطارية عن 1.4 متر

بالطبع ، من أجل اختيار جهاز بهذا الطول ، سيكون من الضروري مراعاة أقسام من ارتفاعات مختلفة ونقل الحرارة الخاصة بهم. قد يستغرق الحساب وقتًا طويلاً ، لكنه يستحق ذلك

الأبعاد الرئيسية

البعد يعني:

لا ينبغي الخلط بين مسافة المركز (وتسمى أيضًا بين الحلمة أو المركز إلى المركز) مع ارتفاع المبرد. يشير المؤشر الأول إلى عدد السنتيمترات بين المجمعات العلوية والسفلية (الثقوب). الارتفاع هو المسافة بين أدنى نقطة وأعلى نقطة في المقطع العرضي.

مشعات تسخين الألمنيوم لها الأبعاد التالية:

1. مسافة المركز تتراوح من 150 إلى 2000 ملم. مشعات طويلة جدا نادرة. الأكثر شيوعًا هي المشعات بمسافة بين الحلمة 500 مم. وذلك لأن نظام أنابيب شبكة التدفئة الحالي تم إنشاؤه لبطاريات الحديد الزهر ، والتي لها نفس المسافة من المركز إلى المركز. نظرًا لأن العديد من المالكين لم يكن لديهم وليس لديهم الرغبة في هضم الأنابيب ، فقد اختاروا / اختاروا ببساطة مشعاعًا مناسبًا ، وبالتالي رفعوا شعبية البطارية بمسافة مركزية 0.5 سم. هذا المؤشر مهم جدًا ، وبالتالي يشير المصنعون إليه باسم البطارية (RAP-500 ، Rococo 790 ، Magica 400 ، إلخ).
2. الارتفاع في حدود 245-2000 ملم. وفقًا لهذا المعيار ، يمكن تقسيم البطاريات إلى منخفضة ومتوسطة وعالية. سيتم مناقشة ميزات كل نوع أدناه.
3. عمق المقطع من 52 إلى 180 ملم. قد يكون لبعض النماذج عمق أكبر ، ومع ذلك ، هذا نادر.
4. عرض المقطع 40-80 مم.

ما هي أنواع المبادلات الحرارية المنخفضة

يتم تمييز الأجهزة بناءً على المعايير التالية: نوع المادة التي صنعت منها ، وخصائص تصميم المكونات الرئيسية - الأقسام والألواح والارتفاع. يتم إنتاجها بارتفاع من 200 إلى 450 مم وطول من 500 إلى 6000 وعمق من 10 إلى 230. وتتميز الأنواع التالية:

1. حديد الزهر مقطعية ، مضلع. المزايا هي الجمود الحراري الجيد ومقاومة التآكل.العيوب: ضغط تشغيل منخفض يصل إلى 10 أجواء ، هشاشة ، قابلية لتراكم الأوساخ واللويحات داخل القنوات ، مما يقلل في النهاية من انتقال الحرارة. بطاريات الحديد الزهر المدمجة هي موديلات MS 140M-300 (ارتفاع 388 مم).

2. مشعات اللوح الفولاذي عبارة عن لوح تسخين واحد أو أكثر محاط بغطاء مضلع. لديهم موصلية حرارية ممتازة وقصور ذاتي منخفض ، تستهلك الحد الأدنى من المبرد. على سبيل المثال ، يمكن لمبرد فولاذي يبلغ عمقه 100 مم وارتفاعه 300 مم وطوله 1000 مم إنشاء ستارة حرارية فعالة في نافذة بمساحة زجاجية تصل إلى 4 أمتار مربعة.

العيوب: غير مستقر لمطرقة الماء ، عند تصريف الماء ، يمكن أن يتشكل التآكل على جدران الألواح ، طريقة الحمل الحراري لنقل الحرارة تساهم في تكوين جزيئات الغبار الدقيقة في الغرفة. من بين جميع السخانات المدمجة ، لديهم أعلى تكلفة. على سبيل المثال ، يبلغ سعر مشعاع Kermi الذي يبلغ ارتفاعه 300 مم ، حسب الطول والعمق ، 1260 - 5100 روبل.

3. تتميز أقسام الألمنيوم والقولبة بالحقن والبثق بالوزن الخفيف وتبديد الحرارة الجيد والتصميم الأنيق. تسمح الخصائص التقنية للرادياتير منخفض الألمنيوم بتحمل ضغوط التشغيل حتى 16 جوًا. العيوب: الحمل الحراري المنخفض ، عمر الخدمة (10-15 سنة) ، عدم الاستقرار في المطرقة المائية ، ونتيجة لذلك ، التسريبات المحتملة بين الأقسام. يمكنك شراء بطارية ألمنيوم 200 مم مقابل 340 - 1250 روبل.

4. يتكون ثنائي المعدن من جزأين: قلب مصنوع من أنابيب فولاذية أو نحاسية وغطاء من الألومنيوم. المزايا هي: القدرة على تحمل الضغط العالي (حتى 100 ضغط جوي) ، وانخفاض استهلاك المياه ومقاومة جيدة للتآكل. يحتوي المبرد المقطعي ثنائي المعدن Rifar Base 200 على سطح خلفي مغلق ، مما يسمح بتثبيته على مقربة من الأسطح الزجاجية. بعض الطرز مزودة بأقدام للتثبيت على الأرض. ومع ذلك ، من حيث نقل الحرارة ، تعتبر البطاريات ثنائية المعدن أدنى من منتجات الألمنيوم ، وتكلفتها أعلى بنسبة 10-15٪.

5. الأدنى هي بطاريات لوحة من نوع المسخن. يبلغ ارتفاع هذه المشعات الخطية أو القاعدية 200 إلى 400 مم ويمكن تثبيتها على الحائط والأرضية ، إذا لزم الأمر ، مغطاة بشبكات زخرفية. تتميز بتبديد الحرارة الجيد والقدرة على تحمل ضغوط التشغيل حتى 20 جوًا. يتم إنتاجها في شكل منتجات صلبة بطول معين. عند التسريب ، فإنها تتطلب استبدالًا كاملاً ، مما يسبب بعض الإزعاج.

ما يجب مراعاته عند الشراء

السوق الحديث لأجهزة التدفئة مشبع بمنتجات العلامات التجارية الروسية والعالمية التي تختلف في الخصائص التقنية والجودة والسعر. من أجل تجنب التكاليف غير الضرورية وعدم سوء تقدير الجودة ، يوصي الخبراء بالنظر في العوامل التالية:

1. لأنظمة التدفئة المركزية ، والمجهزة بمباني سكنية متعددة الطوابق ، فإن مشعات الحديد الزهر مناسبة. بالنسبة للمباني ذات النوافذ البانورامية ، من الأفضل استخدام النوافذ ثنائية المعدن أو الألومنيوم.

عداد صعب يوفر الكهرباء. تؤتي ثمارها في شهرين! يحتاج الجميع إلى معرفة ذلك من أجل توفير المال!

بالنسبة لأنظمة التدفئة المغلقة التي يتم تركيبها في المنازل الخاصة ، يوصى باستخدام بطاريات من الصلب أو الألومنيوم.

2. يجب أن يتناسب طول المبرد مع حجم فتحة النافذة أو أن يكون أطول من 10 إلى 20 سم. خلاف ذلك ، لن يكون من الممكن إنشاء ستارة حرارية فعالة ، مما سيؤدي إلى تسخين غير متساوٍ للهواء في الغرفة.

المواصفات والتكلفة من النماذج الأكثر شعبية
