لماذا يغلي الماء في غلاية أو نظام تدفئة

ماذا تفعل إذا كان غلاية التدفئة تغلي

الغليان

2. في مرحلة ما ، تتوقف الدوائر المجاورة أيضًا عن التسخين ، وتصبح جميع البطاريات باردة ، ويغلي الغلاية.

نظام التدفئة يغلي. لماذا ا؟ استنتاج

3. علاوة على ذلك ، أحقق النتيجة المرجوة بطرق مختلفة: أقوم بتدوير المكونات المركزية في المضخة بشكل محموم ، وإطلاق البخار والمبرد ، وتشغيل المضخة وإيقاف تشغيلها ، وفي المرة الأخيرة التي استغرقت جميعها أكثر من ساعتين ، تكون العملية بشكل عام لا يمكن السيطرة عليها. يبدو أن المضخة تعمل من تلقاء نفسها ولا تضخ أي شيء ، فأنا أفعل كل شيء بشكل عشوائي.

4. ثم في مرحلة ما ، ينكسر كل شيء فجأة ، وتصبح البطاريات ساخنة على الفور ، وتنخفض درجة الحرارة في الغلاية إلى 60 درجة. علاوة على ذلك ، يمكن أن يبقى كل شيء ويعمل بشكل جيد لعدة ساعات ، أو مرة أخرى بعد 2-3 ساعات يمكن أن تبرد البطاريات وترتفع درجة الحرارة في الغلاية.

مخطط التدفئة

لسوء الحظ ، لم توضح ما إذا كان هذا هو أول تشغيل بعد التثبيت ، أو ما إذا كان نظام التدفئة يعمل بنجاح من قبل. سنفترض أن التصميم والتركيب تم تنفيذهما بشكل صحيح ، وقد تم اختيار سعة خزان التعويض وأقسام خطوط الأنابيب بشكل صحيح. مخطط الأسلاك الأرضية الذي أرسلته بسيط ويجب أن يضمن الدوران المرضي لسائل التبريد. بالمناسبة ، توصيل المبرد على سلم بخط رأسي أمر غير منطقي ، القرار الصحيح هو الاتصال بعد الناهض.

قد تكون هناك عدة أسباب لحقيقة أن درجة حرارة المبرد ترتفع بشكل دوري إلى مستوى حرج ، وأن المشعات تظل باردة:

في أغلب الأحيان ، تنشأ مثل هذه المشاكل عن طريق "قابس" أو هواء أو طين. يتم إطلاق الهواء بشكل فعال بشكل خاص في الشهر الأول بعد ملء النظام ؛ يوصى بنزفه يوميًا. يجب تركيب منفاخ الهواء (رافعة Maevsky) على كل جهاز تسخين. يتم تثبيت فتحات التهوية الأوتوماتيكية في الجزء العلوي من أنابيب التدفئة ، في غرفة الغلاية ، على المرجل نفسه ، على المجمعات (أنت ، وفقًا للمخطط ، ليس لديك). يعد تهوية النظام هو السبب الأكثر شيوعًا لعملية التدفئة غير المستقرة. نوصي ببدء الاختبار بانكماش شامل ، أولاً في الأعلى ، متحركًا لأسفل. إذا كان يجب نزف الهواء بشكل متكرر ، وانخفض الضغط في النظام ، فإن الضيق ينكسر في مكان ما.

يجب تركيب منفاخ هواء على كل مشعاع تدفئة

يمكن أن يتداخل "قابس" الطين أيضًا مع التدفق الحر لسائل التبريد. الخطوة الأولى هي فحص الفلتر ، إن وجد. أيضًا ، يمكن أن تسد فتحات التهوية ، خاصة الفتحات على شكل إبرة (صنابير Maevsky) ، الأوساخ والحمأة.

يجمع هذا الجهاز بين وظائف منفاخ الهواء الأوتوماتيكي ومرشح الطين. سهل الصيانة ، ويضمن النظافة وتكوين الغاز الطبيعي لسائل التبريد

قد تكمن أسباب التشغيل غير المستقر للتدفئة أيضًا في مضخة الدورة الدموية. على الرغم من أنه في كثير من الأحيان يفشل على الفور وبشكل دائم. يمكن التحقق مما إذا كانت المضخة تعمل عن طريق وضع اليد على الجسم. يجب الشعور باهتزاز طفيف. بادئ ذي بدء ، نوصي بفحص وتنظيف نقاط التلامس الكهربائية. قد يكمن السبب في تآكل أجزاء من المحرك الكهربائي أو في تكوين رواسب كلسية إذا تم استخدام ماء الصنبور غير المعالج كمبرد.

لماذا يغلي غلاية الغاز

أثناء التشغيل العادي للجهاز ، يتم تسخين سائل التبريد في الدائرة إلى درجة حرارة محددة مسبقًا. بعد ذلك ، بشكل طبيعي أو قسري بسبب المضخة ، يتم نقلها عبر نظام التدفئة. هذه هي الطريقة التي يتم بها تسخين المشعات في الغرفة. ثم يتحرك السائل على طول دائرة الإرجاع ويعود إلى المرجل.

في حالة ارتفاع درجة حرارة المبرد ، يتم تشغيل أجهزة الاستشعار الحرارية. نتيجة لذلك ، يتم حظر تشغيل الجهاز.ماذا تفعل إذا كان المرجل يغلي؟ لاستعادة التدفئة ، من الضروري معرفة سبب الانهيار. يعرض نظام التشخيص الذاتي أحيانًا رمز خطأ
:

• E01 لـ "" ؛
• E02 من أجل ؛
• A03 لـ "" ؛
• 01 من أجل؛
• F20 لـ "" ؛
• 16 من أجل إلخ.

لكن إذا لم يحدث هذا ، يمكنك تحديد المشكلة من خلال العلامات الخارجية.

ما الذي يسبب ارتفاع درجة الحرارة:

• مرشحات مسدودة
• تراكم الهواء
• انسداد المبادل الحراري مع الحجم ؛
• مشاكل مع مضخة الدورة الدموية.
• عدم الامتثال للوائح الغرفة التي تم تركيب المعدات فيها.

عندما يتم تشغيل المرجل ، يغلي الماء. ماذا أفعل

قد يغلي الماء في غلاية التدفئة بسبب حقيقة أن معدل تسخينها في الغلاية يتجاوز معدل انتقال الحرارة في نظام التدفئة في المنزل. يمكن أن يحدث هذا لعدة أسباب:

معدل دوران غير كافٍ لسائل التبريد أو غيابه ؛
كمية غير كافية من المبرد (الماء) في النظام - يحدث غالبًا في الأنظمة المفتوحة مع خزان التمدد ؛
تتجاوز طاقة غلاية التدفئة مقارنةً بإجمالي الطاقة (خرج الحرارة) للمشعات لتدفئة المنزل ، مع مراعاة الخسائر - في حالة عدم وجود نظام تحكم (طاقة) في الغلاية ؛
التثبيت غير السليم لنظام التدفئة.

إذا كان معدل دوران المبرد غير كافٍ ، فلن يكون لدى الماء الساخن وقت لنقل الحرارة الواردة في الغلاية إلى النظام ويمكن أن يسخن في الغلاية إلى نقطة الغليان. يمكن أن يحدث هذا في أنظمة التدفئة ذات الدوران الطبيعي لسائل التبريد إذا لم يتم ملاحظة منحدرات تركيب الأنابيب الصحيحة ، أو في كثير من الأحيان إذا كان قطرها غير كافٍ. مع نظام الدوران القسري ، يمكن أن يحدث هذا إذا لم يتم اختيار مضخة الدوران بشكل صحيح ، أو كانت معيبة ، أو لا تعمل ، أو لا يوجد تيار كهربائي مزود بها.

أيضًا ، قد يغلي الماء الموجود في الغلاية إذا لم يكن هناك ما يكفي من الماء في النظام ودخله الهواء لسبب ما. إذا كان نظام التسخين بالدوران الطبيعي وبخزان تمدد تقليدي ، يحدث هذا أحيانًا وفي هذه الحالة تحتاج فقط إلى إضافة الماء. اعتمادًا على تصميم نظام التدفئة ، يلزم أحيانًا نزف الهواء من النظام أو جزء منه (في حالة عدم وجود صمام أوتوماتيكي).

لزيادة تداول المياه في نظام التدفئة ، من الضروري إعادة نظام التدفئة أو الأفضل من ذلك كله ، تركيب مضخة دوران. حتى إذا كانت منحدرات الأنابيب غير صحيحة تمامًا أو في حالة عدم وجودها ، فإن مضخة الدوران ستوفر الدوران اللازم.

يمكن أن يغلي الماء في نظام التسخين أيضًا إذا كانت الغلاية المثبتة أقوى بكثير من قدرة نقل الحرارة للنظام بأكمله ، خاصةً إذا لم يكن هناك أو عطل في نظام إمداد الهواء بالتحكم الآلي (المسودة). في هذه الحالة ، من الضروري تثبيت نظام تحكم نصف أو أوتوماتيكي ، أو استبدال المرجل (إذا كان عصاميًا بدون نظام تحكم في المسودة) أو زيادة عدد أو قوة المشعات. أيضًا ، كخيار ، يمكنك تثبيت سخان مياه غير مباشر (غلاية) في النظام ، والذي سيأخذ جزءًا من الحرارة من النظام لتسخين المياه ويكون بمثابة نوع من تراكم الحرارة.

يبيع OBI سائلًا خاصًا (مشابهًا لـ ANTIFREEZE لسيارة) خصيصًا لنظام التدفئة في المنازل الخاصة - لقد رأيته مؤخرًا في OBI في Belaya Dacha

يوم جيد. بحاجة ماسة إلى استدعاء الماجستير لإصلاح نظام التدفئة. كان لدينا نفس المشكلة العام الماضي. نحن أنفسنا لا نستطيع حلها ، نطلق على هؤلاء السادة http://toutletoutim.fr/

نظرة بسيطة على المشكلة.

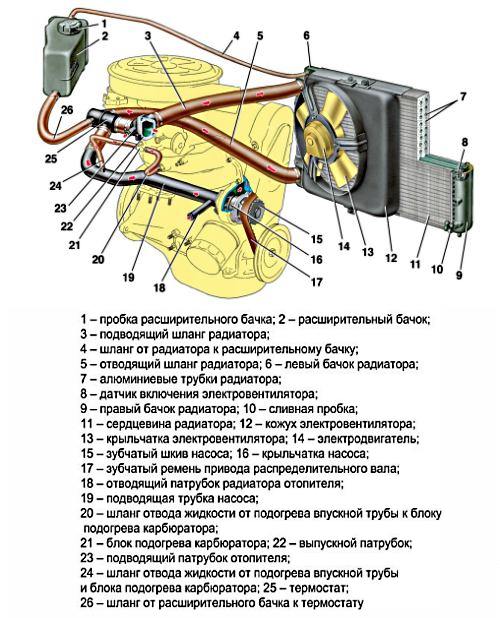

يلعب خزان التمدد دورًا مهمًا في نظام التبريد. وتتمثل مهمتها الرئيسية في تخفيف تقلبات الضغط في خطوط الأنابيب الناتجة عن زيادة (نقص) حجم مانع التجمد أثناء التسخين (التبريد). نظرًا لوجود مثل هذه الحاوية ، يتم تقليل الأحمال الميكانيكية على عناصر النظام ، ويتم منع المطرقة المائية وظهور الجيوب الهوائية.

في الواقع ، يقوم الخزان بتعويض نقص السوائل في الخطوط أثناء التبريد ويعمل على استقبال الفائض عند تسخينه. من الناحية الهيكلية ، فهي مصنوعة في شكل حاوية بلاستيكية محكمة الغلق.

تفاصيل التصميم الإلزامية هي صمام أمان لإطلاق الضغط الزائد في الغلاف الجوي.

عندما يتم تسخين التجمد ، يتمدد ، ويملأ المساحة الخالية للخزان ، وتزداد شدة التبخر. هذا يؤدي إلى زيادة الضغط في الحجم. تؤدي الزيادة في الضغط فوق القيمة الحدية إلى تشغيل الصمام المدمج.

الحالة الوحيدة التي يتم فيها إلقاء مادة مانعة للتجمد من خزان التمدد هي أن الصمام لا يتكيف مع أداء الوظائف المخصصة له.

مبدأ التشغيل

من الناحية التخطيطية ، يمكن تمثيل دائرة تسخين نظام التشغيل على شكل حلقة عمودية طويلة. جانب واحد من الحلبة
- بالماء الساخن (إمداد الناهض من المرجل إلى RB) ، الجانب الآخر
- مع البرد (الناهض مع العودة من المشعات). تكون كثافة سائل التبريد الساخن أقل من كثافة سائل التبريد - يتمدد الماء عند تسخينه.

لذلك ، سيكون وزن الماء وضغط عمود الماء في الجزء البارد من الدائرة أعلى من وزن الماء وضغط العمود في الفرع الساخن.

وفقًا لقانون الأوعية الموصلة ، يميل السائل إلى موازنة الضغوط - الانتقال من فرع بارد إلى فرع ساخن.

نظرًا لأن الدائرة عبارة عن حلقة مغلقة ، يحدث تداول أو تدفق الجاذبية لسائل التبريد.

• يتم عزل رافع التغذية إلى أقصى حد فوق الارتفاع بالكامل.

• يقع المرجل في أدنى مستوى ممكن على المبرد الأخير.

• تحتوي الدائرة على خزان لإخراج الحجم الزائد لسائل التبريد الساخن
  - خزان التمدد (لضمان الكثافة المنخفضة والضغط المنخفض لعمود الماء في الفرع الساخن).

مع الدورة الدموية الطبيعية

المبرد يتحرك أثناء الدورة الدموية الطبيعية تحت تأثير ضغط الدورة الدموية Pн
(ملم عمود الماء):

Pn \ u003d H x (pcold - pgor).

• ح
  - فرق الارتفاع بين المرجل والرادياتير الأخير م ؛
• phol
  هي كثافة الماء في أنبوب العودة الباردة ، كجم / م³
  ;
• pgor
  هي كثافة الماء في الناهض الساخن ، كجم / م³
  .

أثناء الدوران على طول الدائرة ، ينفق المبرد جزءًا من الضغط للتغلب على المقاومة الهيدروليكية للأنابيب والمشعات والصمامات. لذلك ، عند تصميم نظام التشغيل ، اختر المواد ذات المقاومة الهيدروليكية المنخفضة
بحيث لا تتجاوز في المجموع الضغط المحسوب Pn
(لا تغلق النظام).

الأهمية!
يوجد هواء في مبرد نظام التشغيل يتم خلطه في خزان التمدد. لإزالة الهواء ، تصنع الأنابيب بمنحدر لا يقل عن 3-5 مم لكل منهما

م الأنابيب.

مع دوران المضخة

لزيادة الرأس الطبيعي ، يتم تضمين مضخة دوران في دائرة نظام التشغيل.

موجود اثنين من حنفيات المضخة
لنظام تشغيل موجود:

1. على أنبوب العودة أمام المرجل.
   في نفس الوقت ، يتم إعادة توصيل خزان التمدد بأنبوب الإرجاع أمام المضخة (في منطقة الشفط).
2. على أنبوب التغذية العلوي
   مباشرة بعد نقطة اتصال خزان التمدد.

المرجعي!
تم تجهيز مكان ربط المضخة تجاوز
مع صمام فحص رفرف.

أنبوب واحد

يتم عمل نظام أحادي الأنابيب مع دوران طبيعي فقط مع التوزيع العلوي لسائل التبريد.

جميع المشعات الموجودة في الناهض لنظام التشغيل أحادي الأنابيب متصلة في سلسلة - يتم توصيل خرج بطارية بإدخال الأخرى.

• عدد قليل من الأنابيب.

• سهولة التركيب.


• عدم توازن النظام
  - البطاريات العلوية ساخنة ، البطاريات السفلية باردة. لموازنة نظام درجة الحرارة ، يتم تثبيت المشعات السفلية بعدد كبير من الأقسام.
• استحالة التنظيم الحراري
  بسبب المقاومة العالية لصمامات التحكم.

سوف تكون مهتمًا أيضًا بـ:

أنبوبان

يتميز نظام الأنبوبين بحقيقة أن كل مبرد مناسب اثنين من الأنابيب
: أحدهما يسلم المبرد الساخن من رافع الإمداد ، والآخر يفرغ الماء المبرد إلى الناهض العائد.

• موازنة درجة الحرارة لجميع البطاريات.

• يمكن استبدال المبرد دون إغلاق الغلاية.


• زيادة استهلاك الأنابيب.

• تعقيد التثبيت.


أعلى تغذية

يتم توفير الماء الساخن من المرجل أعلى الناهض الرأسي إلى العلية
أو تحت السقف ، حيث يتم تربيته على طول كراسي الاستلقاء للتشمس إلى فروع الرادياتير الرأسية (كل من الأنبوب الفردي والأنبوب المزدوج). بعد المرور عبر المشعات ، يتم جمع المبرد المبرد في خط العودة ويدخل إلى الغلاية.

العلف السفلي

في أسفل العرض يدخل المبرد الساخن في فروع المبرد من الأسفل إلى الأعلى.
يتم وضع خطوط أنابيب الإمداد والعودة بجانب بعضها البعض على مستوى الأرض.

الانتباه!
مثل هذا النظام لا يفسد الغرفة بوفرة من الأنابيب ، ولكنه يتطلب تركيب رافعات Mayevsky
لكل مشعاع مخرج الهواء. مزايا:

مزايا:

• سهولة التركيب.

• متانة.

• الدورة الدموية لا تتطلب كهرباء.

• نظام التنظيم الذاتي
  - سرعة المبرد تعتمد على درجة الحرارة في الغرف.

عيوب:

• غير مناسب لجميع المساحات
  - أنت بحاجة إلى علية حيث يتم وضع خزان التمدد ووضع الأنابيب الأفقية.
• يتطلب أقل موقع ممكن للغلاية
  - في حفرة أو قبو.
• تسخين بطيء عند بدء التشغيل.

• مظهر غير قابل للتمثيل
  (أنابيب حديدية ذات قطر كبير ، مشعات من الحديد الزهر).
• المدى القصير - لا يزيد عن 30 مترا من المرجل.

• عدم القدرة على استخدام مضاد التجمد
  بسبب الأبخرة السامة.

خزان التوسع

تقع في العلية. نظرًا لأن العلية عادة ما تكون غرفة غير مدفأة ، فيجب عزل الخزان ، وإلا فقد يتجمد الماء الموجود فيه في الشتاء. يعوض الخزان تقلبات درجات الحرارة في مستوى الماء. بالإضافة إلى ذلك ، في بعض الأحيان يمكن أن يغلي الماء في النظام (يحدث ذلك إذا بدأت في تسخين الغلاية بسرعة كبيرة) ، وتزيد الفقاعات من الحجم بشكل كبير. لهذا ، يعمل الحجم الزائد في خزان التمدد.

من المستحسن توفير إمكانية تصريف المياه الزائدة من الخزان عند الملء الزائد. للقيام بذلك ، يمكن إحضار المياه إما إلى المجاري أو ببساطة إلى الشارع.

يجب أن يؤخذ في الاعتبار أن الماء من نظام مفتوح يتبخر. لذلك ، من الضروري تجديد النظام بالماء. يمكنك القيام بذلك يدويًا ، والصعود بشكل دوري إلى العلية وإضافة الماء ، أو يمكنك عمل خزان تمدد يشبه وعاء المرحاض - مع تعبئة تلقائية للماء.

لكن هذا نادرا ما يحدث. عادة فقط استخدم الحاوية.

من الأفضل إغلاق الجزء العلوي من الخزان بغطاء حتى يتبخر الماء بدرجة أقل.

جهاز خزان التوسع

من الناحية الهيكلية ، هذه الحاوية بسيطة للغاية. مادة التصنيع من البلاستيك الشفاف. بالإضافة إلى ذلك ، يمكن أيضًا تضمين جهاز استشعار في الخزان ، مما يشير إلى انخفاض حاد في مستوى سائل التبريد للسائق.

في الجزء العلوي من الخزان مغلق بغطاء ، حيث يتم تثبيت صمام لتنظيم الضغط. إذا ارتفع الضغط في النظام ، يتم تنشيط الصمام.

يوجد أيضًا على جدار الخزان مؤشر مستوى على شكل علامات "الحد الأدنى" و "الحد الأقصى" ، مما يسمح لك بالتحكم في مستوى السائل.

من المهم أن نفهم أنه في المحرك البارد ، يجب ألا يقل المستوى عن الحد الأدنى. كما لا يسمح بتجاوز الحد الأقصى

أما بالنسبة لغطاء الخزان بصمام ، فإنه يغلق بإحكام الحاوية على الجليد البارد. ومع ذلك ، عندما يصل المحرك إلى درجة حرارة التشغيل ويسخن المبرد ، يرتفع الضغط بشكل طبيعي في نظام التبريد وفي الخزان.

إذا وصل ارتفاع الضغط إلى متوسط ​​120 كيلو باسكال ، يفتح الصمام. عندما ينخفض ​​الضغط إلى ما معدله 83.4 كيلو باسكال ، يُغلق الصمام. يعد تشغيل الصمام هذا ضروريًا لتجنب تمزق الأنابيب وتلف المبرد وما إلى ذلك.

بالتوازي مع ذلك ، بعد أن يبرد المحرك ، يبدأ الضغط في النظام في الانخفاض ، وينخفض ​​حجم المبرد وينشأ فراغ.عندما ينخفض ​​الضغط ، في المتوسط ​​، أقل من علامة 3 كيلو باسكال ، يفتح صمام مدخل خزان التمدد لامتصاص الهواء. نتيجة لذلك ، يتم تسوية فرق الضغط ، ويتم تعويض حجم السائل المفقود من الخزان.

لماذا ليست كل البطاريات في تسخين الغاز. ماذا تفعل إذا تجمدت البطاريات وغلاية التدفئة

يمكن أن يحدث تغيير في نظام درجة حرارة عملية التدفئة بسبب عدد من الأسباب الداخلية. يؤثر الكثير منها سلبًا على كفاءة النظام ، مما يؤدي إلى زيادة تكاليف الطاقة. في مثل هذه الحالات ، يطرح سؤال معقول - لماذا لا تسخن التسخين: المشعات ، البطاريات ، المضخات ، الأنظمة؟ الخطوة الأولى هي العثور على أسباب المشكلة.

مشاكل التدفئة العامة

مبدأ تشغيل أي نظام تسخين هو النقل الفعال للطاقة الحرارية من ناقل للطاقة (غاز ، وقود صلب ، ديزل ، إلخ) إلى الماء في الأنابيب. تتمثل مهمة أجهزة التسخين (المشعات والبطاريات والأنابيب) في نقل الحرارة المستلمة إلى الغرفة.

وإذا لم يتم تسخين بطارية التسخين ، فقد تكمن أسباب ذلك في التصميم نفسه وفي معلمات النظام ككل. ضع في اعتبارك الأسباب الشائعة لانخفاض كفاءة نظام التدفئة:

• كفاءة منخفضة للمبادل الحراري للغلاية. لا يتم تسخين الماء إلى درجة الحرارة المطلوبة ؛
• بطارية تسخين معينة لا تسخن جيدًا. الأسباب المحتملة - التثبيت غير السليم ، وتشكيل الجيوب الهوائية ؛
• تغيير الخصائص التقنية للنظام - زيادة المقاومة الهيدروديناميكية في أقسام معينة من خط الأنابيب ، وانخفاض قطر مرور الأنابيب ، إلخ. في أغلب الأحيان ، تكون نتيجة هذه الظواهر أن مضخة الدورة الدموية للتدفئة ساخنة جدًا.

في بعض الحالات ، لا تحدث مشكلة واحدة ، ولكن تحدث العديد من المشكلات المذكورة. غالبًا ما يكون السبب الرئيسي هو السبب الجذري لظهور ما يلي. وبالتالي ، فإن تكوين قفل الهواء يؤثر على زيادة المقاومة الهيدروديناميكية ، ونتيجة لذلك ، هناك زيادة في الحمل على مضخة الدوران.

المبرد لا يسخن

في أغلب الأحيان ، تحدث مشاكل في نقل الحرارة العادي في مشعات التدفئة. ويرجع ذلك إلى تصميمها الخاص - لا يتحرك المبرد عبر أنبوب واحد ، كما هو الحال في خط النقل ، ولكن يتم توزيعه على عدة أنابيب.

في أي الحالات لا يتم تسخين المبرد؟ هناك عدة عوامل تؤثر بشكل مباشر على التشغيل الصحيح للبطارية.

جيوب هوائية في التدفئة

هناك عدة أسباب للظهور - تجاوز نظام درجة الحرارة ، تبخر الماء ، إلخ.

من المهم أن تكون نتيجة ذلك ظهور أماكن في الخط غير مملوءة بسائل التبريد. غالبًا ما تكون هذه مشعات.

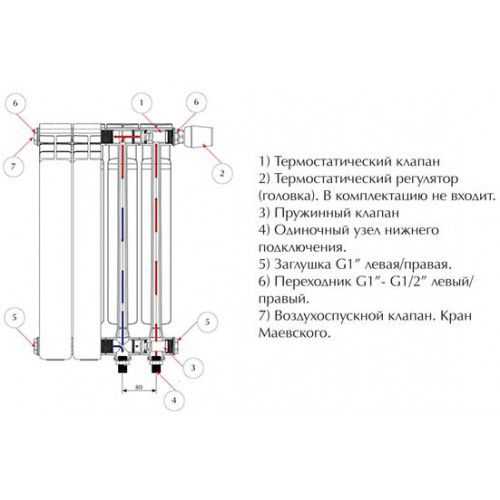

للقضاء عليها ، من الضروري تركيب رافعة Mayevsky - صمام هواء يطلق الهواء الزائد من الجهاز.

كيفية تحديد سبب عدم تسخين المبرد جيدًا؟ أبسط طريقة هي اختلاف درجة الحرارة على السطح. في مكان تشكيل قفل الهواء ، سيكون أقل بكثير ، وبالتالي يمنع المرور الطبيعي لسائل التبريد. لإصلاحها ، اتبع الخطوات التالية:

• بمساعدة مفك البراغي أو رافعة دوارة ، يتم فتح صنبور Mayevsky ؛
• أضف الماء إلى النظام حتى يبدأ المبرد في التدفق من الصنبور مع الهواء ؛
• أغلق مصدر المياه.

بعد سطح المبرد يجب أن يسخن بالتساوي. خلاف ذلك ، كرر الإجراء.

أجهزة التدفئة

في الأنظمة ذات الدورة الطبيعية ، يمكن استخدام المشعات فقط ، وكذلك الأنابيب السميكة كمشعات (لها مقاومة هيدروليكية أقل).

لكن للأسف ، لا يمكن استخدام المسخنات الحرارية - فالتداول الطبيعي ببساطة لن يمر عبرها.

بإيجاز ما سبق ، فإن النظام المفتوح هو القرن الماضي.إن التسخين البطيء ، والقصور الذاتي العالي للنظام ، وكمية كبيرة من الهواء القابل للذوبان ، والأنابيب الضخمة ، والكفاءة المنخفضة تجعله غير جذاب لأنظمة التدفئة الحديثة. لذلك يتم استخدامه في الحالات القصوى - على سبيل المثال ، في المناطق التي يتم فيها انقطاع التيار الكهربائي في كثير من الأحيان.

الأكثر شيوعًا الآن هي الأنظمة المغلقة ذات الدوران القسري لسائل التبريد أو ثنائي الأنابيب أو شعاع التجميع.

دعونا نحلل الموقف عندما يغلي الماء في غلاية التدفئة ، ويتم إيقاف تشغيله في وضع الطوارئ بسبب ارتفاع درجة حرارة المبرد. ضع في اعتبارك عدة أنواع من الغلايات والأسباب الشائعة لمثل هذه المشكلة فيها.

يحتوي نظام التدفئة المفتوح مع الدوران الطبيعي على عدد من الميزات

• يوجد الكثير من الهواء المذاب في النظام ، مما قد يؤدي إلى تآكل العناصر المعدنية الداخلية في النظام.
• الجمود الكبير للنظام. بعد تشغيل التدفئة ، يسخن المنزل ببطء. من الضروري تسخين النظام تدريجيًا ، وإلا فإن الماء سيغلي ببساطة في الغلاية ، بينما سيظل باردًا في المشعات.
• البيت يسخن بالتساوي
• فرق كبير في درجة الحرارة بين العرض والعودة
• استهلاك وقود أكبر (كفاءة منخفضة) مقارنة بنظام مغلق بمضخة دورانية
• الاستقلال عن الكهرباء
• النظام بسيط ، لا يوجد شيء عمليًا يمكن اختراقه. تركيب بسيط إلى حد ما.
• جماليا ليست جيدة جدا ، لأن. تستخدم الأنابيب ذات القطر الكبير ، وفي بعض الأحيان تستخدم الأنابيب ذات القطر المتزايد كمشعات
• النظام مرهق للغاية
• لا تستخدم مانع التجمد في النظام
• يتبخر الماء من النظام تدريجيًا ، لذلك يجب أن يتم تعبئته بشكل دوري. يُنصح بتثبيت ميزة التعبئة التلقائية.
• يجب تركيب المرجل في أدنى نقطة في النظام. أفضل للجميع - في الطابق السفلي ، أو في بعض الاستراحة.
• يتم تركيب خزان التمدد في أعلى نقطة في النظام. إذا قمت بتثبيته في العلية - يجب أن تكون معزولة.
• عملية صامتة بسبب عدم وجود مضخة دوران

ولكن مع ذلك ، تم استخدام هذا النظام بنجاح ويتم استخدامه عند تركيب التدفئة في منازل خاصة صغيرة بارتفاع طابق أو طابقين.

دعنا نصف النظام بأكمله بالترتيب:

غلايات ذات إشعال أوتوماتيكي.

انزعاج دوران الماء في دائرة التسخين.

بسبب الحركة البطيئة لسائل التبريد في نظام التدفئة ، ترتفع درجة حرارة الماء في المبادل الحراري ويتوقف المرجل في وضع الطوارئ. يمكن أن تتأثر سرعة حركة السائل في النظام بانخفاض كفاءة المضخة أو انهيارها ، وتلوث المرشح المثبت على "رجوع" دائرة التسخين ، والتشغيل غير السليم للصمام ثلاثي الاتجاهات.

ينخفض ​​أداء مضخة الدوران بسبب تلوث ريش التوربين أو التجويف الداخلي.

الصورة 1 - وحدة مضخة دوران غلاية الغاز مع الإشعال التلقائي.

لمراجعته من الضروري:

1. توقف بسلاسة عن طريق تحريك مقبض منظم درجة حرارة الماء إلى وضع الصفر المدقع وانتظر حتى تكتمل العملية ، وقم بإيقاف تشغيل الطاقة عن المرجل.
2. تفكيك الجزء الأمامي من السكن.
3. تحديد موقع المضخة.
4. أغلق صمام الإغلاق (رقم 2 ، رقم 3 ، رقم 4 صورة 2) الخاص بالإمداد ، خط الإرجاع ، إمداد الماء البارد.
5. قم بتصريف الماء من الغلاية من خلال محبس التصريف واتركه في وضع الفتح.
6. قم بفك مشابك المضخة حتى يدخل الهواء الدائرة لتصريف السوائل المتبقية من النظام.
7. تفكيك الحامل وقابس الطاقة وإزالة الوحدة (المحرك مع التوربينات).
8. نظف الشفرات والتجويف الداخلي والسدادة المطاطية للآلية من الأوساخ.
9. قم بتجميع المضخة.
10. افتح صنبور إمداد الماء البارد.
11. افتح صمام المكياج قليلاً للتحقق من إحكام الجزء الهيدروليكي من الغلاية.
12. افتح صمام الإمداد والعودة.
13. املأ النظام بالماء حتى ضغط 1 بار.
14. قم بتشغيل المرجل في وضع الدوران لإزالة الهواء.

الصورة 2 هي مثال على أنابيب نظام التدفئة.

في الغلايات ذات التحكم الإلكتروني ، إذا تعطلت المضخة ، فسيتم عرض رمز الخطأ المقابل على لوحة القيادة ، والتي يتم فك تشفيرها باستخدام جواز سفر المرجل أو الكتالوجات الإلكترونية المنشورة على موقع الشركة المصنعة.

فحص وتنظيف الفلتر:

1. أوقف الغلاية برفق.
2. باستخدام الصنابير (رقم 1 ، رقم 2) المثبتة أمام الفلتر وخلفه ، قم بإغلاق مصدر المياه.
3. باستخدام محبس التصريف الخاص بالفلتر ، قم بإزالة الماء من المنطقة المعزولة.
4. فك القارورة وتنظيف المصفاة.
5. قم بتجميع جميع مكونات المرشح.
6. افتح الصمامات المغلقة مسبقًا.
7. إذا انخفض ضغط النظام ، فقم بتنشيط الدائرة.
8. قم بتبديل الغلاية إلى وضع التهوية.

فحص الصمام الثلاثي.

في غلايات الغاز ذات الدائرة المزدوجة المثبتة على الحائط ، يتم التبديل من وضع التسخين إلى وضع الماء الساخن باستخدام صمام ثلاثي الاتجاهات. يتكون من محرك سيرفو (محرك مع علبة تروس) ، وساق ، وأختام مطاطية ، وصمام ومبيت مع مداخل ومنافذ. يمكن أن يؤدي عطل في هذا الجهاز إلى توقف دوران المبرد ، ونتيجة لذلك ، يتشكل ارتفاع درجة حرارة المبادل الحراري.

للتحقق من حالة الصمام ثلاثي الاتجاهات ، من الضروري إيقاف الغلاية بسلاسة وإلغاء تنشيط النظام. تحقق من حالة المحرك ، ولهذا ، قم بتوصيل مجسات الأومتر بأطراف الطاقة. إذا كان يظهر من 80 إلى 300 أوم ، فهذا يعني أن المحرك يعمل ، وإذا كانت هناك مؤشرات أخرى (0 أو 1) ، فهذا يعني أنه معيب.

قد لا يتم تبديل الصمام ثلاثي الاتجاهات بسبب تشويش علبة تروس المشغل ، أو بسبب تشوه الصمام نفسه. إذا تم الكشف عن انتهاكات لتشغيل الصمام ، يتم تغييرها إلى حالة صالحة للخدمة ، أو تخضع للمراجعة.
