فوتوركى لرادياتير من الحديد الزهر

إتصال شبكة

للتوصيل المستقل بأنابيب البروبيلين ، يجب أن يكون لديك مكواة لحام خاصة.

يوجد خياران للاتصال:

1. إذا كان صمام المبرد مصنوعًا من البروبيلين ، فإن أنبوبه البلاستيكي متصل عن طريق اللحام مباشرة بالمدخل. بعد ذلك ، يتم فك الغطاء النهائي المعدني "الأمريكي" من الصنبور وربطه ببراغي في تركيبات المبرد ، باستخدام لف الكتان مع لصق أو شريط FUM لإغلاق الوصلة. بعد ذلك ، يتم تجميع "الأمريكي" مرة أخرى ويتم إحكام ربط الجوز بمفتاح ربط.

2. إذا كان صمام الرادياتير من المعدن ، فيتم استخدام وصلة مشتركة قابلة للفصل مع سن داخلي للتوصيل بأنابيب بلاستيكية. يشبه هذا الاقتران ، وفقًا لمبدأ التوصيل ، المعدن "الأمريكي" ، لكن صامولة الغطاء تقع على غطاء طرفي بلاستيكي للحام. يتم لحام الجزء البلاستيكي من أداة التوصيل بأنبوب الإمداد من خلال تركيبات التوصيل. يتم تفكيك أداة التوصيل ، ويتم لف الجزء المعدني للتزاوج باللف على جسم الصمام ثم يتم تجميعه مرة أخرى ، مع إحكام ربط الجوز بمفتاح ربط.

1 - "أمريكي" ؛ 2 - صمام كروي 3 - اقتران الانقسام المشترك ؛ 4 - اقتران البولي بروبلين. 5- كحل بولي بروبلين

عند التوصيل بوصلة معدنية ، يجب عليك أولاً توصيل صمام كروي أو ترموستات بالأنبوب. ليس من الضروري امتلاك مهارات اللحام - يمكن توصيل الصمامات بالأنبوب باستخدام وصلة ملولبة. للقيام بذلك ، من الضروري قطع الخيط على الجزء المقطوع من كحل العيون. يفعلون ذلك بمساعدة klupp. تعتبر مجموعة المقابس والمغناطيس بمقبض واحد أو مقابض مكلفة للغاية ، ولكن يمكنك شراء رأس قالب واحد فقط بحجم معين ، واستخدام مفتاح ربط غازي عادي كمغزل بمقبض. سيبدو تسلسل العمل كما يلي:

• يتم قطع أنابيب الإمداد بمطحنة بالحجم المطلوب ، في محاولة للتأكد من أن مستوى القطع عمودي على محور الأنبوب ؛
• نظف نهاية الأنبوب من الصدأ واستخدم ملفًا لعمل شطب صغير ؛
• يتم تطبيق الشحوم على قسم العمل من الأنبوب وقواطع klupp ؛
• ضع الرأس على الشطب.
• توسيطه بالنسبة لمحور الأنبوب ؛
• يمسكون الرأس بيدك ، بمساعدة مفتاح الغاز ، يبدأون في تدويره في اتجاه عقارب الساعة.

نتيجة لذلك ، تحتاج إلى الحصول على قسم بخيط بحجم يساوي تقريبًا الجزء الطويل من محرك الأقراص القياسي (على سبيل المثال ، لأنبوب 3/4 - 45 مم).

ثم يتم تثبيت صامولة القفل في هذا القسم (بالنسبة إلى Dy 3/4 ، يبلغ سمكها 9 مم) ووصلة التوصيل (بالنسبة إلى Dy 3/4 ، يبلغ طولها 36 مم). يتم دمج مدخل الصمام الكروي مع المدخل ويتم تقطير الوصلة من المدخل إلى خيط جسم الصمام (بالطبع ، باستخدام لف الكتان أو شريط FUM). بعد ذلك ، يتم لف ملف على الخيط بجوار أداة التوصيل ويتم تقطير صامولة القفل.

1 - "أمريكي" ؛ 2 - صمام 3 - القابض 4 - قفل ؛ 5 - بطانة ملولبة

الأهمية! يجب أن يكون مقبض الصنبور مرتفعًا أو بعيدًا عن الحائط لسهولة الاستخدام. بعد توصيل محبس الحنفية (أو منظم الحرارة) بإحكام وإحكام بالأنابيب ، يتم توصيله من خلال "الأمريكي" إلى المبرد Futorka

بعد توصيل محبس الحنفية (أو منظم الحرارة) بإحكام وإحكام بالأنابيب ، يتم توصيله من خلال "الأمريكي" إلى المبرد Futorka.

مرحبا عزيزي مستخدمي المنتدى! لدي هذا السؤال لك: - كيف تحدد المشعات أين اليسار وأين الخيط الأيمن؟ كيف يختلفون عن بعضهم البعض؟ وهل من الممكن تحديد ذلك على البطاريات عندما يكون الفلين الموجود في المبرد المصنوع من الحديد الزهر ملتويًا بالفعل؟

إصلاح المفاصل

للإصلاحات سوف تحتاج:

• مفتاح المبرد الخاص
• مفتاح الغاز رقم 2 أو رقم 3.

سنفترض أنه تمت إزالة المبرد. يجب وضعها على سطح مستو.بعد ذلك ، تتم إزالة المقابس والتجهيزات (المقابس ذات الثقوب للأنابيب) باستخدام مفتاح الغاز.

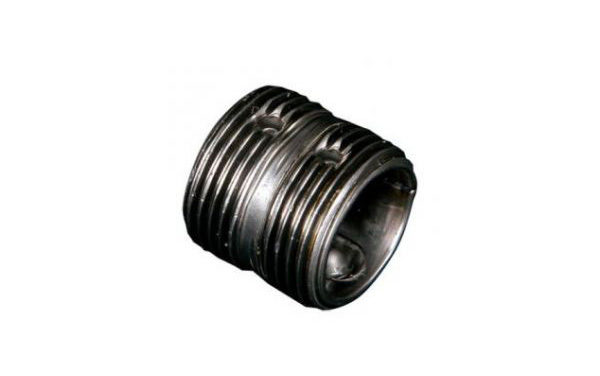

أقسام المبرد مترابطة بواسطة الحلمات. هذا أنبوب قصير مصنوع من الحديد الزهر مع خيط أنبوب خارجي (نصف يمين ونصف يسار) وثقب داخلي به نتوءان.

هذه النتوءات هي المكان الذي ستوضع فيه حواف مفتاح المبرد. في الواقع ، هذه توقفات.

في هذه المرحلة ، ستحتاج إلى مساعد يقوم بإصلاح جهاز التسخين في وضع ثابت. يتم إدخال المفتاح في الفتحة الموجودة في القسم بحيث تستقر حواف الأداة على نتوءات الحلمة. أنت الآن بحاجة إلى تدوير المفتاح بقوة ربع دورة على الأقل.

الشيء هو أن التشغيل طويل الأمد لبطاريات الحديد الزهر ، حيث يتم استخدام مبرد عالي الحرارة ، يخلق ظروفًا يتم فيها لحام الحلمة وقسم الجهاز معًا. والنتيجة هي كتلة متراصة.

لذلك ، يجب بذل جهود كبيرة لقطع هذه العلاقات. بمجرد أن تتحرك الحلمة بعيدًا عن المركز الميت قليلاً ، انتقل إلى العنصر الموازي الثاني. من المستحيل فك الأقسام من جانب واحد فقط ، سيحدث تشويه ، مما سيعقد العمليات اللاحقة.

وبالتالي ، يتم تحليل جميع الأقسام. أنت الآن بحاجة إلى تنظيف أسطح المفاصل بفرشاة حديدية وورق صنفرة. فقط بحاجة لإزالة الصدأ.

تأكد من فحص الحلمتين ، إذا كانت حالتهما موضع شك ، فمن الأفضل استبدالها بأخرى جديدة.

ركز على النحت

في هذه المرحلة ، من الأفضل شطف أقسام البطارية. سوف يقوم خرطوم المياه والدبوس (خشبي أو معدني) بالمهمة على أكمل وجه.

بعد ذلك ، يمكنك المتابعة إلى التجميع ، بعد أن أعدت الحشيات مسبقًا. يمكن صنعها بشكل مستقل عن البارانيت المقاوم للحرارة أو المطاط بسمك 1 مم. حاليًا ، يقترح الحرفيون استخدام مادة مانعة للتسرب من السيليكون يمكنها تحمل درجات الحرارة العالية.

يتم تجميع البطارية بترتيب عكسي. كوني حذرة عند شد الحلمات

من المهم هنا عدم الالتواء ، حتى لا تضغط على الحشية بمعدل حرج. هي فقط قد تنكسر

كما هو الحال مع التفكيك ، يجب شد الحلمتين بالتناوب.

غالبًا ما تكون هناك مواقف تصبح فيها نقاط التوقف داخل الحلمة صدئة تحت تأثير التلامس الطويل مع المبرد. ومع الضغط من جانب مفتاح المبرد ، يتم قطع هذه التوقفات. ما يجب القيام به في هذه الحالة ، لأنه ببساطة لا يمكن الترويج للأقسام. الخيار الأول هو كسر الجزء الذي ظهر فيه الناسور.

ويمكن أن يتم ذلك بطريقتين:

1. فقط قم بتحطيم قسم البطارية بمطرقة ثقيلة. افعل ذلك بعناية حتى لا تكسر العناصر الجيدة.
2. يمكن قطعه بمطحنة. لكن لا يزال يتعين قطع التقاطع بمطرقة.

تفكيك مشعات الحديد الزهر

لتفكيك أجهزة التسخين هذه بيديك ، ستحتاج إلى الأداة التالية:

أبعاد بطارية الحديد الزهر.

1. مفتاح ربط الأنبوب رقم 3 ، لفك صمولة القفل والصمولة.
2. قطع الأنابيب لقطع الأنابيب أو المطحنة.
3. منشارا للمعادن.
4. إزميل.
5. مطرقة ومطرقة.
6. فرشاة إزالة الصدأ.

عادة ما يتم العمل على تفكيك هذه السخانات في الصيف ، عندما يتم إيقاف تشغيل نظام التدفئة. قبل البدء في أعمال التفكيك ، من الضروري تصريف المياه من أنابيب التدفئة.

بعد ذلك ، باستخدام مفتاح ربط الأنبوب ، يتم فك صواميل القفل الموجودة على أنابيب إمداد المياه ، ويتم فك التركيبات وإزالة المبرد من الأقواس.

إذا كان من المستحيل فك صواميل القفل ، يتم قطع الأنابيب التي تزود المبرد وتفكيك الجهاز.

التحضير للتفكيك

في هذه المرحلة ، تحتاج إلى إعداد جميع الأدوات اللازمة وتفكيك البطارية من نقطة التعلق. للعمل ، اعتمادًا على نوع المبرد وحالته ، قد تحتاج إلى الأدوات التالية:

• مفتاح المبرد (الحلمة) ؛
• مفتاح ربط قابل للتعديل أو مجموعة مفاتيح بأحجام مختلفة للرأس ؛
• autogen أو طاحونة
• بناء مجفف الشعر
• مطرقة ، مطرقة.
• إزميل.

أدوات لتفكيك المشعات

مفتاح الحلمة هو قضيب حديدي برأس على شكل الأشياء بأسمائها الحقيقية في أحد طرفيه وثقب أو "أذن" منحنية في الطرف الآخر. تحتوي الأداة التي تم شراؤها في المتجر على رقيق ، والمسافة بينها تساوي عرض أقسام المبرد. سوف يساعدونك في العثور على مكان الجوز الحلمة المطلوب.

بعد تحضير الأدوات ، من الضروري تجهيز مكان لتفكيك المبرد. أرضية أو طاولة متينة ستفي بالغرض. يجب أن يؤخذ في الاعتبار أن الماء المتسخ سيتدفق من البطارية ، ولا تنسَ وضع قطعة قماش مقاومة للماء تحتها.

ملامح تصاعد مشعات

أكثر أدوات التثبيت والأسس تطلبًا للقوة هي مشعات الحديد الزهر. بالإضافة إلى وزن المنتج نفسه ، يلعب الحجم الداخلي للقسم أيضًا دورًا معينًا. إذا كان حجم السلسلة الشهيرة من مشعات الحديد الزهر MS-140 يبلغ 1.5 لترًا تقريبًا ، فلا يزيد حجم مشعاع الألمنيوم عن 0.5 لتر ، وحتى أقل بالنسبة للمشعات ثنائية المعدن.

عند حساب عدد الأقواس ، يسترشدون بأحكام الفقرة 3.25 من SNiP 3.05.01-85 - شريحة واحدة لكل 1 متر مربع. م من منطقة تسخين بطارية الحديد الزهر (ولكن يجب أن يكون هناك ثلاثة منها على الأقل إجمالاً). تعتمد منطقة التسخين لقسم واحد على نوعه. على سبيل المثال ، بالنسبة للطائرة M-140 تبلغ مساحتها 0.254 مترًا مربعًا. م ، ولبطارية من 12 قسمًا ، هناك حاجة بالفعل إلى أربعة أقواس.

إذا كانت البطارية مثبتة على ثلاثة أقواس ، فسيبدو نظام التثبيت كما يلي: نقطتان في الأسفل ، واحدة في المنتصف في الأعلى. أربعة أقواس مثبتة في أزواج واحدة فوق الأخرى. ويجب أن يلتف ثني القوس حول عنق المبرد (تقاطع قسمين متجاورين).

يتم تثبيت مشعات ثنائية المعدن والألومنيوم بنفس طريقة تثبيت مشعات الحديد الزهر. والسبب لم يعد وزن البطارية والمبرد ، ولكن الجدران الرقيقة للبطانات الفولاذية للمنتجات ثنائية المعدن ، والمقاومة المنخفضة للضغط الميكانيكي للألمنيوم وضعف قوة الوصلات الملولبة للمقاطع الفردية لكلا النوعين مشعات. لذلك ، يحتاجون أيضًا إلى ثلاث نقاط دعم على الأقل.

يتم تثبيت مشعات الحديد الزهر على أقواس مع مسامير مثبتة في الجدران الخرسانية والطوب. بالنسبة للمشعات ثنائية المعدن والألومنيوم ، يمكن أيضًا تثبيت الأقواس على الجدران الخشبية.

في حالات أخرى ، للتثبيت ، من الضروري استخدام حوامل أرضية مع تثبيت على جدار الجزء العلوي من المبرد. إذا كان عدد الأقسام أكثر من عشرة ، فستكون هناك حاجة إلى ثلاثة أجنحة.

وصف خطوة بخطوة لأعمال التفكيك

بضع كلمات حول الوقت الذي قد تحتاج فيه إلى تفكيك بطارية التسخين:

• في حالة استبدال المبرد القديم بآخر جديد يتمتع بأداء أفضل ومظهر أفضل.
• إذا كنت بحاجة إلى إضافة أقسام إضافية للبطارية.
• إذا كان من الضروري استبدال جزء منفصل أو حشية تسربت.

تبدأ التعليمات بإعداد الأدوات اللازمة:

الخطوة # 1: تجهيز الأدوات

صورة مفتاح الحلمة

عينة مفتاح الغاز

نصيحة: مع الأخذ بعين الاعتبار حقيقة أن المزرعة نادراً ما تكون مطلوبة جداً ، وسعرها ليس الأدنى ، يوصى بعدم شرائها بل تأجيرها ، وهذا سيوفر ميزانية الأسرة.

الخطوة رقم 2: فصل البطارية

قبل تفكيك مشعاع الألمنيوم أو الحديد الزهر ، يجب فصله عن نظام التدفئة. للقيام بذلك ، من الضروري إيقاف تشغيل التدفئة وتصريف المياه من الناهض ، وإلا فسوف تغمر الغرفة وتحترق.

نصيحة: يوصى بتغطية الأرضية تحت البطارية بفيلم أو قطعة قماش أو على الأقل جرائد قبل البدء في التفكيك ، وذلك لتجنب تسرب أي بقايا سائلة عليها ، والتي قد تكون في الدائرة حتى بعد تفريغ الناهض.

علاوة على ذلك ، اعتمادًا على التعقيد ، يمكن التمييز بين ثلاث حالات:

1. أنابيب البولي بروبلين. في هذه الحالة ، تكون وصلة التوصيل ، كقاعدة عامة ، ملتوية بأيدي عارية ، دون التسبب في أي صعوبات.
2. ستيل جديد.مع بعض الجهد ، ستتمكن على الأرجح من تدوير أبواق مدخل ومخرج البطارية بمفتاح ربط بالغاز.

فصل أنابيب فولاذية جديدة

1. أنابيب الصلب القديمة أو الحديد الزهر. أولاً ، نحاول إزالة الطلاء من مكان الإرساء باستخدام موقد اللحام وفرشاة معدنية ، نحاول فك الاتصال كما هو موضح في الإصدار السابق. لكن في الأنظمة التي عملت لفترة طويلة ، غالبًا لا يؤدي هذا إلى نتيجة ، ثم نقوم ببساطة بقطع محرك الأقراص باستخدام "طاحونة" أو ذاتي التولد.

قطع العلامات القديمة باستخدام طاحونة

بعد فصل البطارية عن الأنابيب ، نقوم بإزالتها من الخطافات ووضعها على سطح مستو.

الخطوة 3: تفكيك المبرد

مخطط فصل قسم البطارية

قسم الأنابيب أو المخل

يمكن أن تكون البطارية من الحديد الزهر أو الألومنيوم أو ثنائي المعدن.

أصعب خيار للتحليل هو الخيار الأول المدرج ، وسنبدأ به:

1. كيفية تفكيك مشعاع التدفئة من الحديد الزهر بنفسك:

بعناية ، نتحقق من الخيوط الموجودة على التركيبات أو المقابس ، والتي يمكن أن تكون إما يسارًا أو يمينًا. أدخل مفتاح الحلمة بالداخل ، وقم بزيادة عزم الدوران بقطعة من الأنابيب أو المخل

نقوم بتمزيق الخيط عن طريق تمرير الأداة ربع دورة ، أولاً في الأعلى ، ثم في الأسفل. ثم نستمر أيضًا في فك الحلمات بالتناوب حتى لا يتشوه المبرد. المشكلة الرئيسية في البطاريات القديمة هي أن المستقبلات يمكن أن تتعثر خلال سنوات عديدة من التشغيل ولا تستسلم للمفتاح. في هذه الحالة ، يجب تسخين الوصلة بحركة دائرية باستخدام موقد اللحام ، ثم حاول مرة أخرى فك الحلمة. يتم تكرار الإجراء حتى ينتج عن الخيط. إذا كان لا يزال لا ينجح ، فعليك قطعه ذاتي التولد.

مشعاع من الحديد الزهر مفكك قديم

1. دعنا نتعرف على كيفية تفكيك المبرد ثنائي المعدن أو المبرد المصنوع من الألومنيوم؟ الإجراء هو نفسه تقريبًا كما هو موضح أعلاه ، ولكن هناك عدة اختلافات:

• يتم استخدام مفتاح حلمة أصغر.
• لا يلزم بذل الكثير من الجهد عند فك الحلمتين.
• يتم تمييز المقابس و futurok باتجاه الخيط على شكل الحرفين S و D ، حيث يشير الأول إلى الحد الأيسر ، والثاني - اليمين.
• يتم مسح الفواصل المعدنية بين الأقسام وصقلها وتخزينها حتى تجميع البطارية التالي.

تفكيك بطارية الألمنيوم

بعد الانتهاء من المهام الموصوفة ، يمكنك استبدال الجزء المتسرب أو إضافة قسم أو حتى تثبيت مشعاع جديد بدلاً من القديم.

بمناسبة التثبيت

يعتبر الموقع القياسي للرادياتير قسمًا أسفل فتح النافذة. وفقًا لـ SNiP 3.05.01–85 (الفقرة 3.23) ، يجب ألا تتجاوز البطارية الموجودة على جانب الناهض حدود فتحة النافذة ، كما أن تزامن محاورها ليست ضرورية. ولكن لكي تبدو البطارية متناغمة من الداخل ، يجب وضعها بشكل متماثل حول المحور الرأسي للفتحة. لذلك ، أولاً ، يتم التغلب على هذا المحور بالمستوى.

تتمثل الخطوة الثانية في تحديد المستوى الأفقي لموضع البطارية والتأكد من المحاذاة عند توصيل العملاء المتوقعين بالمستقبل.

ولكن هناك ميزة واحدة هنا - يجب توجيه القنوات الأفقية للرادياتير بدقة وفقًا للمستوى ، ويجب أن يكون لأنابيب الإمداد المباشر والعائد منحدر طفيف بالنسبة لتدفق المبرد. هذه الزوايا ضرورية لتقليل قوة مقاومة التدفق وتقليل مخاطر تهوية البطارية. قيمة الانحدار صغيرة جدًا - 5-10 مم لطول أكثر من 50 سم (SNiP 3.05.01-85 ص 3.18) ، وأنابيب البطانة الفولاذية التي يقل طولها عن 1.5 متر غير متصلة بالجدار. وإذا تم استبدال البطارية بالإشارة إلى الأسلاك الحالية ، فعلى سبيل المثال ، بالنسبة لنظام أحادي الأنابيب مزود برافعة ، يمكن أن يؤدي تحريك الموضع لأعلى (أو لأسفل) إلى تسوية منحدر العرض الأمامي (أو العكسي).

يجب أن يضمن موضع المشعاعات استيفاء الشروط التالية:

• المسافة من الأرض - أكثر من 6 سم ؛
• المسافة من عتبة النافذة - أكثر من 5 سم ؛
• المسافة من الحائط - أكثر من 2.5 سم.

نظرة عامة على مجموعة توصيل المبرد Futorka

مساء الخير أيها القراء الأعزاء. اليوم سنلقي نظرة على موضوع خفيف إلى حد ما ، ولكن ليس أقل أهمية: "نظرة عامة على مجموعة توصيل مشعاع الألمنيوم (Futorka)"

لن أكتب أي شيء في المقدمة ، ومن الأفضل أن أتناول الموضوع مباشرة.

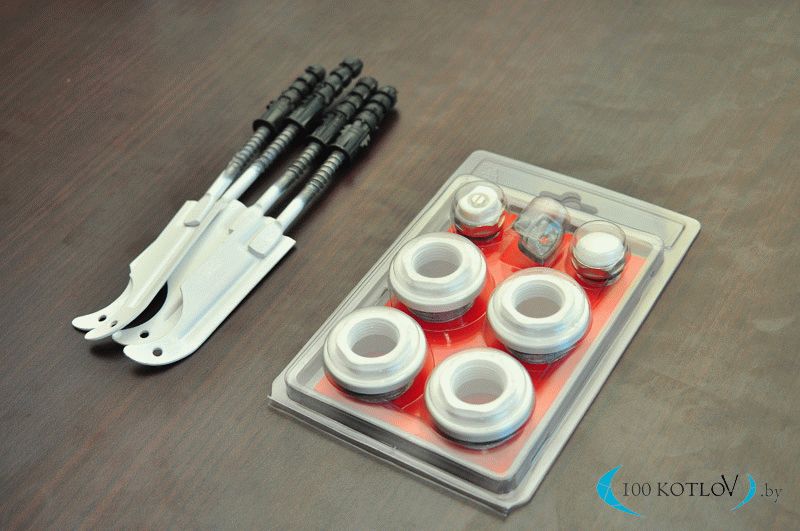

أمامنا اتصال كامل تقريبًا (باستثناء الصنابير).

- تثبيت مشعات بالمسامير

- 4 مجموعة توصيل فوتوروك ، فتحة تهوية (صنبور Maevsky) ، قابس ، مفتاح لتهوية الهواء

تثبيت المبرد مع وتد.

الحامل المعدني مغطى بطلاء أبيض ، مما سيسمح لك بعدم الوقوف على خلفية الرادياتير. أولاً ، نقوم بحفر ثقب في الحائط ، ومطرقة في وتد ، ولف الحامل في وتد. يتم وضع المبرد في تجويف التركيب. لتركيب المبرد لتثبيت أفضل ، ستحتاج إلى 4 قطع. يتصاعد.

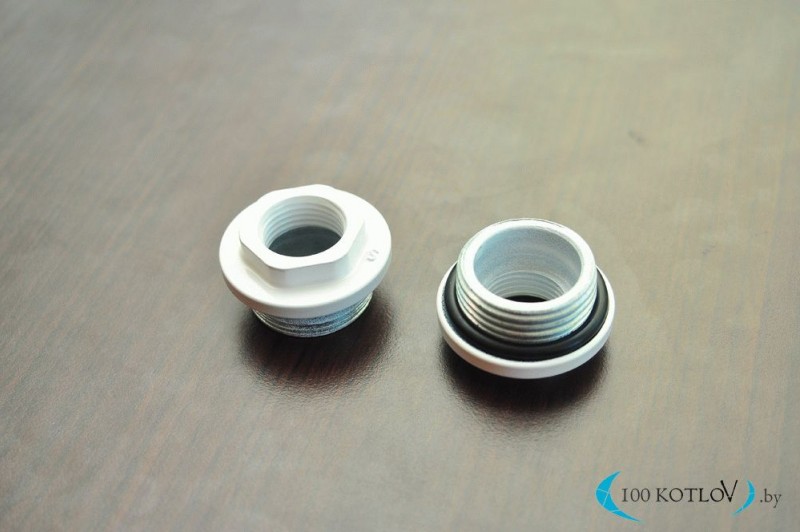

فوتوركا (يمين)

الطقم يأتي مع 2 قطعة. بطانات مع جوانات. كما أنها مطلية باللون الأبيض حتى لا تبرز. إنهم يثبتون على المبرد دون صعوبة كبيرة. إذا نظرت عن كثب ، يمكنك رؤية الحرف "D" على futorka - وهذا يعني من أي جانب يتم شد الفوتورك. في هذه الحالة "على اليمين".

فوتوركا (يسار)

كل شيء هو نفسه مع الطلاء والتطبيق كالسابق ، هنا فقط يوجد بالفعل الحرف "S" ، وبالتالي ، يكون الاتصال "على اليسار".

كعب

يتم تثبيت القابس في futorka فقط لإغلاقه إذا لم يكن هناك اتصال في هذا الجانب. يتم تثبيت القابس في جميع أشكال Futorka تمامًا ، سواء كان ذلك يسارًا أو يمينًا. لون الغطاء أبيض ، كامل مع حشية.

تنفيس الهواء أو رافعة Mayevsky

تتمثل وظيفة فتحة الهواء في إزالة الهواء المتكون في نظام التدفئة ، أو بالأحرى في المبرد. يتم تركيب فتحة التهوية بحيث يكون الصرف (ثقب صغير رفيع) لأسفل. عندما ينزف كل الهواء من الرادياتير ، فأنت بحاجة إلى تصريف بضعة لترات أخرى من الماء ، وبالتالي ، حتى لا يتناثر الماء في جميع الاتجاهات ، ولكن بشكل صارم لأسفل ، يجب أن يكون الاتجاه لأسفل

انتبه إلى هذا التافه المتصاعد ، مثل اتجاه فتحة الهواء. لون فتحة التهوية أبيض ، يتضمن حشية

مفتاح لجهاز التنفس الصناعي

يمكنك فتح فتحة التهوية بمفتاح خاص لهذا الغرض. إذا لم يكن هناك مفتاح أو فقدته ، يمكنك استخدام مفك براغي مسطح عادي ، فقط لا تذهب إليه على وجه التحديد في أسواق البناء. كانت هناك مثل هذه الحالات عندما تم بيع هذا المفتاح)))

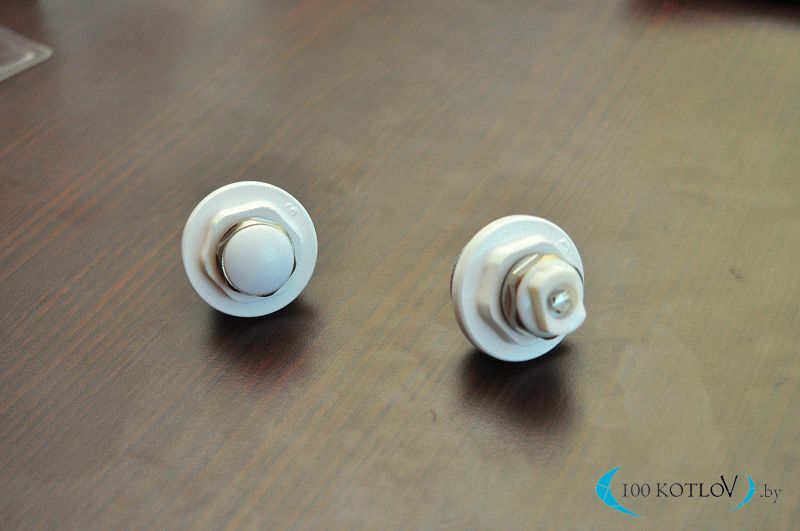

Futorka مع مجموعة المكونات (يسار) ، Futorka مع مجموعة التهوية (يمين)

هذه هي الطريقة التي تبدو بها الفوتورك المجمعة ، سواء كانت سدادة أو فتحة تهوية ، أو هناك استمرار للأنبوب المناسب للرادياتير.

توصيل مشعاع من الألومنيوم أو ثنائي المعدن.

فيما يلي رسم تخطيطي لكيفية توصيل المبرد (البطارية). أعتقد أن شرح الكثير. كل شيء معروض بشكل جميل. نقوم بتوصيل إما صمام كروي مع استمرار أنبوب ، أو قابس ، أو فتحة تهوية للمستقبل. ولكن على أي حال ، سيكون لدينا أنبوب إمداد للمبرد ، وأنبوب رجوع من المبرد ، وفتحة تهوية (توضع دائمًا في الجزء العلوي من المبرد ، سدادة.

الجزء العلوي من المبرد الألمنيوم في المقطع مع فوتورك

هكذا يبدو شكل Futorka المشدود في المبرد. كما ترون ، فإن Futorka مثبت في المبرد جيدًا وعميقًا ، وهو أمر موثوق به تمامًا.

يتم تثبيت Futorka في المبرد (اتصال من الأسفل)

هنا قمنا بربط Futorka ("D" - right) في مشعاع من الألومنيوم الصلب. لتظهر كيف تبدو من هذا الجانب.

تعتبر Futorki للوهلة الأولى بسيطة للغاية وغير مهمة ، ولكن اختر حتى هذه الأجزاء بحكمة. وتذكر أنه من الأفضل دائمًا تكليف المحترفين بالأمر ، سواء من حيث المبيعات أو التركيب.

نشكرك على اهتمامك ، سنقوم قريبًا بإعداد المزيد من المقالات الضرورية والممتعة لك

تفكيك المنتجات المقطعية ثنائية المعدن والألمنيوم

لفصل المبدد الحراري عن النظام وإزالته من مكان التثبيت الخاص به ، قم بما يلي:

1. يوقف دوران الماء ويخفف الضغط.
2. إذا كانت بطارية التدفئة ساخنة ، فأنت بحاجة إلى الانتظار حتى تبرد ، ثم فصلها عن النظام. للقيام بذلك ، قم بفك أدوات التوصيل في المدخل والمخرج.
3. حرك أداة التوصيل بعيدًا عن المبرد على طول الأنبوب وقم بإزالة الجهاز من الأقواس.
4. صفي الماء المتبقي وضع المنتج ووجهه لأعلى في منطقة التفكيك.
5. اسحب الفلتر واشطفه على الفور حتى لا تجف الأوساخ الموجودة عليه.

تفكيك المنتجات المقطعية ثنائية المعدن والألمنيوم

في المرحلة التالية ، يتم تفكيك المبرد إلى أقسام منفصلة. لتجنب الضرر أثناء العملية ، تحتاج إلى معرفة الطريقة التي تقلب بها صمولة الحلمة. هذا العنصر عبارة عن صمولة حلقيّة مع خيوط خارجية وأخاديد من الداخل على كلا الجانبين. في نفس الوقت ، يحتوي الجوز الواحد على كل من الخيوط اليمنى واليسرى. إذا قمت بفكها ، فسيتم فصل الأجزاء المجاورة للبطارية بشكل متساوٍ ، وعند لفها ، سيتم سحبها معًا.

عادة ، يضع المصنعون علامات على مقدمة المقابس والمستقبلات ، والتي تشير إلى اتجاه الخيط. تشير العلامة "D" إلى الخيط الأيمن ، و "S" - الخيط الأيسر. لتحديد اتجاه الحركة بدقة ، يوصى بأخذ صمولة حلمة مجانية ومحاولة ربطها بخيوط في المبرد. بعد أن قررت في أي اتجاه تلتف ، سيصبح من الواضح أين يتم تشغيل المفتاح لفصل الأقسام.

هام! إذا قمت بإدارة صمولة الحلمة في الاتجاه الخاطئ ، يمكنك بسهولة كسر الخيوط الموجودة عليها وعلى المبرد

بعد تحديد اتجاه الخيط ، أدخل مفتاح الحلمة في المبرد وانتقل إلى الصامولة المطلوبة. ستساعد الشقوق الموجودة على الأداة في القيام بذلك. عندما يكون في الأخاديد ، أدخل الرافعة في الفتحة الموجودة على الجانب الآخر منها. سوف يتطلب الأمر بعض القوة لتحريك الجوز من مكانه. اتصل بمساعد لإصلاح الرادياتير في مكان واحد.

إصلاح المشعات ثنائية المعدن

عندما يتقدم الجوز نصف دورة ، انتقل إلى الجانب الآخر لفك المسمار الثاني وفعل الشيء نفسه. بعد التأكد من أن كلا الصامولين يدوران بدون استخدام قوة بدنية كبيرة ، قم بفك أحد الجانبين تدريجيًا أو الآخر ، متحركًا 5-7 مم.

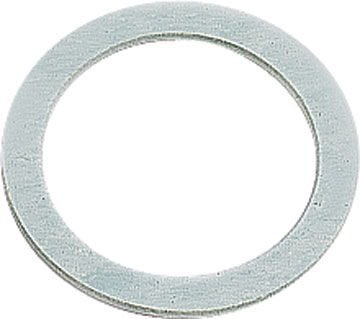

حشية بين أقسام المبرد

بعد الفصل ، قم بإزالة الفواصل المعدنية التي كانت بين الأقسام. إذا كانت في حالة جيدة ، فيمكن إعادة تثبيتها أثناء التجميع ، إذا كانت في حالة سيئة ، فاستخدمها كمرجع لشراء أخرى جديدة. يجب تغيير حشيات السيليكون.

تجميع البطارية

من حيث المبدأ ، مع وجود الأدوات اللازمة في متناول اليد ، يمكن حتى للمبتدئين تجميع أو تفكيك المبرد الألومنيوم بيديه.

لتركيب سخان من مشعاع ألومنيوم بيديك ، يجب عليك:

ضع البطارية على سطح مستو. يعد ذلك ضروريًا لفحص الجهاز قبل تثبيته وفحص جميع الوصلات بحثًا عن تشققات أو رقائق محتملة.
قبل توصيل عناصر السخان ، يتم تنظيف الخيوط الموجودة في الوصلات ليس فقط من الحطام ، ولكن أيضًا من طلاء المصنع. يتم ذلك باستخدام ورق الصنفرة بطلاء ناعم الحبيبات.

يعد هذا أمرًا مهمًا ، حيث قد تتشقق طبقة الطلاء لاحقًا مما يؤدي إلى حدوث تسرب. من أجل العرض التقديمي ، لا يرسم المصنعون أقسام المشعات فحسب ، بل يرسمون أيضًا مفاصلهم

عند تنظيف البطارية من الطلاء ، يجب التأكد من أن ورق الصنفرة لا يترك خدوشًا عليه ، مما قد يؤدي أيضًا إلى حدوث تسريبات في المستقبل.

يجب غسل جميع الحشوات بالماء والصابون. وإذا كان من المفترض استخدام مادة مانعة للتجمد في نظام التدفئة ، فيجب إزالة الشحوم منها ، لأن هذا الناقل قادر على اختراق أي مخالفات ، حتى وإن كانت تافهة.

قبل توصيل الأقسام ، يُنصح بدراسة رسم المفتاح لتجميع مشعاع الألمنيوم لمعرفة كيفية استخدامه.هذا المعدن ناعم جدًا ، لذا فإن أي قوة مفرطة يمكن أن تلحق الضرر بالخيوط ومن ثم سيتعين عليك شراء قسم جديد.

يتم وضع ختم البارونيت على صمولة الحلمة على كلا الجانبين. يتم وضع المفتاح في الأعلى ويمكن تدويره بسهولة عدة مرات ، ويتم الأمر نفسه مع الفتحة السفلية. فقط بعد أن يتم ربط المفاصل ، يمكنك إحكام ربطها برافعة.

يتم إغلاق الفتحة التي لن يتم استخدامها بسدادة ، ويتم توصيل رافعة Mayevsky بالآخر ويكون تجميع المبرد المصنوع من الألومنيوم جاهزًا.

بعد تجميع جميع أقسام المبرد ، يمكن توصيله بنظام التدفئة والتحقق من التسريبات المحتملة. نظرًا لأن بطاريات الألومنيوم خفيفة جدًا ، فمن الممكن تمامًا توصيلها بيديك ، حتى لو لم تكن لديك المهارات المناسبة لذلك.
