كيفية توصيل اسطوانة غاز بموقد الغاز خطوة بخطوة الإرشادات والنصائح والحيل

كيفية توصيل غلاية غاز مزدوجة الدائرة بشكل صحيح

يسمح لك تركيب غلاية غاز مزدوجة الدائرة بقتل عصفورين بحجر واحد - لتوفير نظام تدفئة للمنزل مع مبرد وتنظيم الماء الساخن للاحتياجات المنزلية. أي أن غلاية واحدة تحل مشكلتين خطيرتين إلى حد ما. لهذا السبب حظيت هذه الوحدات مؤخرًا بشعبية كبيرة بين سكان قرى الضواحي.

إن توصيل غلاية الغاز ذات الدائرة المزدوجة ليس بالمهمة السهلة ، ولكن إذا اكتشفت ذلك ، يمكنك القيام بعملية التثبيت بنفسك.

يعمل الجزء الأكبر من نماذج الغلايات من هذا النوع في الوضع - 6 لترات من الماء الساخن في دقيقة واحدة. مؤشر جيد ، لكن هذا ممكن فقط مع التركيب والاتصال الصحيحين للوحدة. يعتمد مبدأ تشغيل هذا السخان على وجود دائرتين ، تعمل كل منهما بشكل منفصل ، أي بشكل مستقل. واحد منهم يوفر نظام التدفئة مع المبرد ، والثاني - نظام تزويد الماء الساخن.

مكان تركيب البالون

يمكن استدعاء المطلب الرئيسي المعمم لاستخدام معدات أسطوانات الغاز بضمان سلامة الأشخاص. لهذا السبب ، لا يوصى بتركيب أسطوانات الغاز في غرف صالحة للسكن وغرف فنية متصلة بمبنى سكني مباشرة أو من خلال التهوية.

السمة المميزة لغاز البروبان هي كثافته العالية. الغاز المعبأ أثقل من الهواء ويمكن أن يتراكم في الطوابق السفلية من المباني. لذلك ، يمنع منعا باتا تركيب الاسطوانات تحت الأرض أو الغرف الفنية تحت مستوى سطح الأرض. إذا كانت التسريبات الصغيرة في الحالة المعتادة لا تشكل خطرًا بسبب التبادل الجوي المستمر ، فيمكن أن يتراكم الغاز في الأراضي المنخفضة لفترة طويلة لتركيزات متفجرة. يمكن تركيب أسطوانات الغاز وفقًا لـ SNIP 42-01-2002 فقط داخل المباني التي لا يزيد ارتفاعها عن طابقين ، بكمية لا تزيد عن طابق واحد وعلى مسافة 0.5 متر من مواقد الغاز و 1 متر من أجهزة التدفئة.

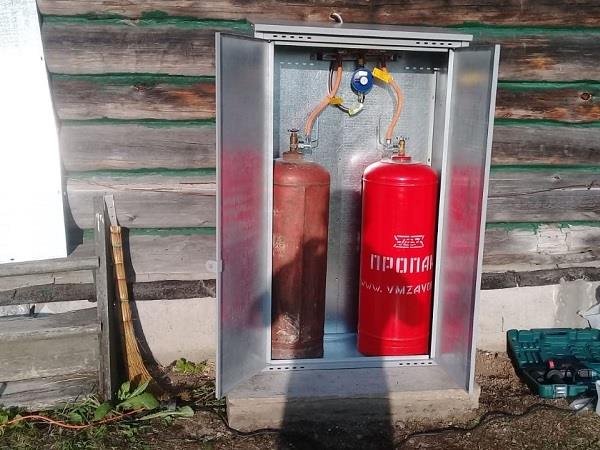

لجعل التركيب أكثر أمانًا واستبعاد الأشخاص غير المصرح لهم من الوصول إلى معدات الغاز ، يتم وضع الأسطوانات إما في غرفة ذات مدخل منفصل أو في خزانة معدنية خارجية.

من المهم بشكل خاص للتركيبات الخارجية أن تأخذ في الاعتبار نظام درجة حرارة التشغيل. يتكون الغاز المعبأ من مزيج من البروبان والبيوتان ، ولكل منهما نقطة غليان مختلفة

عندما يتم تبريد الأسطوانة إلى أقل من 0 درجة مئوية ، يتبخر البروبان فقط من الخليط ، بينما لا يمكن استخدام البوتان المتبقي في الأسطوانة بشكل منطقي. في درجات الحرارة المنخفضة ، من الممكن إيقاف تدفق الغاز إلى الموقد تمامًا.

تتمثل الطريقة الرئيسية لتحقيق التشغيل الطبيعي في درجات حرارة منخفضة في استخدام ما يسمى بمخاليط الغاز الشتوية التي يمكن أن تتبخر عند درجات حرارة تصل إلى -40 درجة مئوية. ومع ذلك ، تكمن المشكلة في أن مثل هذا الغاز قد يكون نقصًا موسميًا ، وإلى جانب ذلك ، لا يمكن استبعاد إمكانية إعادة التزود بالوقود بمزيج من الجودة الرديئة. هناك طريقتان لحل المشكلة مع الضمان: إما عزل الخزانة المعدنية المرفقة ، أو الاعتماد على تغلغل الحرارة من المبنى ، أو بالإضافة إلى تسخين الأسطوانات باستخدام كابل التنظيم الذاتي.

يجب أن يكون ارتفاع الخزانة أعلى بمقدار 20-30 سم على الأقل من ارتفاع الأسطوانات بحيث لا يتم تثبيتها على الأرض ، ولكن مع وجود فجوة ، على سبيل المثال ، على قضبان معدنية أو منصة نقالة عالية. في هذه الحالة ، يجب حماية الخزانة من اختراق الذوبان ومياه الأمطار والتدفئة من أشعة الشمس فوق 40 درجة مئوية.

أي علبة تروس للاختيار

تحتوي مواقد الغاز على نفاثات مدمجة مصممة لضغط غاز ثابت ، بينما يقل الضغط في الأسطوانة مع الاستهلاك.لتطبيع الاحتراق ، يتم توصيل الأسطوانة بالموقد ليس بشكل مباشر ، ولكن من خلال علبة التروس. تسمى مخفضات الغاز المنزلي المسال البروبان ، وكقاعدة عامة ، يكون لون الجسم أحمر أو معدني.

يجب تحديد الخصائص الرئيسية للمخفض - ضغط المخرج والإنتاجية - لمعلمات لوحة واحدة. إذا لم يكن من الممكن ضبط قيمة ضغط جواز السفر ، فيجب عليك شراء مخفض نوع قابل للتعديل وضبطه يدويًا. أيضًا ، يتم عرض المخفضات القابلة للضبط بشكل مباشر عند استخدام أسطوانات بسعة 20 لترًا أو أكثر ، حيث يكون انخفاض الضغط أكثر وضوحًا.

للاستخدام المحلي للبروبان ، يوصى باستخدام التروس العكسية. نظرًا لقيم الضغط المنخفض للغاز المسال والاختلاف المنخفض بين المدخل والمخرج ، فإن استخدام علب التروس متعددة المراحل غير مبرر اقتصاديًا. الشرط الوحيد هو استخدام مخفضات السرعة المحددة في معيارها التقني بالاقتران مع الأسطوانات المركبة.

قد يكون الفارق الدقيق المنفصل في اختيار علبة التروس هو نظام درجة حرارة تشغيل الأسطوانات. الحقيقة هي أنه أثناء تبخر الغاز السائل ، لوحظ انخفاض شديد في درجة حرارته. لذلك ، إذا كان خليط البروبان والبيوتان في البداية عند درجة حرارة -5 ... -10 درجة مئوية ، يمكن أن تنخفض درجة حرارته في علبة التروس نفسها إلى علامة التكثيف ، مما يؤدي إلى تحول الغاز إلى سائل مرة أخرى ، ويتوقف صندوق التروس عمل. طريقة واحدة للخروج من مثل هذا الموقف المحدد هي استخدام علب التروس مع نظام التدفئة المدمج.

تشغيل المصنع

يتم تنفيذ التركيب الكامل لخط أنابيب الغاز دون توصيله بالأسطوانة. عندما تكون الأنابيب أو الخراطيم متصلة باللوحة ومترابطة ، يتم تثبيت صمولة المخفض على صمام الأسطوانة وتشديدها. ثم ، إذا تم استخدام خرطوم مرن ، يتم وضعه على الوصلة وتجعيده بمشبك. إذا تم اختيار أنابيب المنفاخ ، فيجب فك الحلمة من علبة التروس ومحول ملولب بالحجم المناسب يتم تثبيته ببراغي.

عندما يتم تجميع الوحدة ، تحتاج إلى فتح الصمام الموجود على الأسطوانة ، وبتدوير منظم المخفض ، قم بضبط ضغط المخرج المطلوب. بمجرد دخول الغاز إلى نظام الأنابيب والخرطوم ، يتم تغليف كل وصلة بكثافة برغوة صابونية وفحص التسريبات. بعد التأكد من سلامة خط أنابيب الغاز ، يمكنك فتح صنبور الموقد ومحاولة إشعال الشعلات بالتتابع.

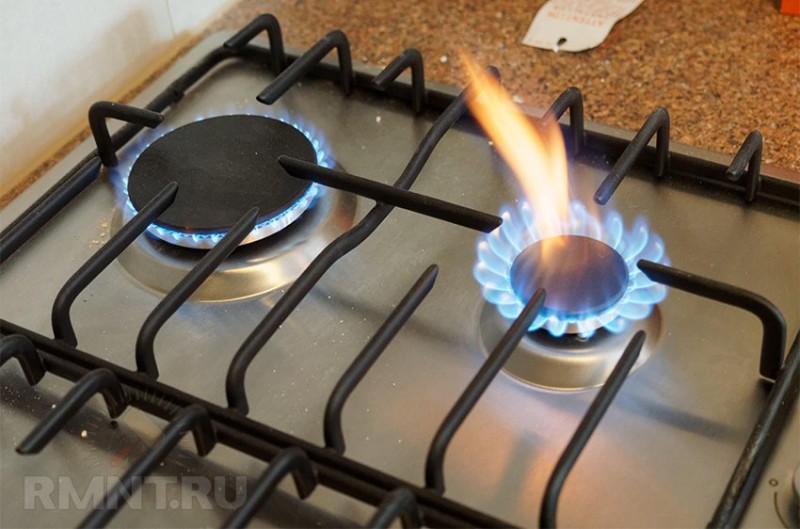

إذا كان كل واحد منهم يدخن أو اشتعل اللهب بلون آخر غير الأزرق أو الأخضر ، فمن الضروري تقليل الضغط بصمام على المخفض. إذا كان العطل نموذجيًا فقط لبعض الشعلات ، فسيتم اختيار النفاثات الخاصة بهم بشكل غير صحيح. إذا خرج الموقد في الحد الأدنى من موضع النار ، فاضبط المسمار اللولبي منخفض التدفق الموجود على صنبور الموقد أو حاول زيادة الضغط قليلاً باستخدام المسمار المخفض.

توصيل الموقد بأسطوانة الغاز

1.
أمسك بصمام التحكم بالموقد وقم بتطبيقه

إلى خيوط الزجاجة ولف الزجاجة بإحكام عكس اتجاه عقارب الساعة. شدها باليد فقط واحرص على عدم إتلاف الخيوط.

2.
احتفظ دائمًا بزجاجة الغاز مستقيمة

الوضع الرأسي عن طريق توصيله بالموقد.

رسم

3.
تأكد من ثبات الموقد والأسطوانة

وقف على الأرض دون التعرض لخطر الانقلاب.

4.
اترك مساحة فارغة كافية حولها

الشعلات - 1.25 متر على الأقل من كل جانب و 1.5 متر في الأعلى.

5.
قم دائمًا بتثبيت حاجب الريح من قبل

كيفية إشعال الموقد (انظر القسم 3 "استخدام الموقد للطهي").

الانتباه

خطر نشوب حريق أو إصابة خطيرة من تسرب الغاز.لا تشعل الموقد أبدًا إذا لاحظت صوت هسهسة أو رائحة غاز بعد توصيل الأسطوانة بالموقد. يحتوي الغاز على شوائب ذات رائحة كريهة. لا تستخدم الموقد الذي تفوح منه رائحة الغاز.لا تستخدم الموقد إذا كان تالفًا أو

خارج عن السيطرة.

عند توصيل أسطوانة الغاز بالموقد ، لا تفعل ذلك أبدًا

لا تلويها بشدة. فقد يؤدي ذلك إلى إتلاف الموقد أو الأسطوانة والتسبب في تسرب الوقود.

كن حذرًا عند استخدام الموقد

درجة حرارة سلبية. يمكن أن تتصلب الحلقات على شكل O في الطقس البارد وتسرب الوقود (انظر "قواعد السلامة العامة").

ميزات توصيل الموقد بأسطوانة غاز

يجب أن يبدأ توصيل موقد الغاز بالأسطوانة باختيار مكان لتخزين الحاوية بالوقود وتنظيم إمدادها عبر أنبوب أو خرطوم مرن إلى مكان الاستهلاك. من الضروري تحديد الغاز المفترض استخدامه مسبقًا - المعبأ أو الطبيعي.

اختيار الموقع

يُسمح بتوصيل أسطوانة غاز بالموقد الموجود في الدولة داخل المبنى السكني وخارجه. ولكن وفقًا لأنظمة الحريق ، يوصى باختيار مكان لتخزين الغاز في الشارع ، وليس في المطبخ أو في غرفة المرافق. عند وضعه في الخارج ، يلزم إرفاق أنبوب طويل أو خرطوم ، لكن هذا يقلل بشكل كبير من احتمالية نشوب حريق ، في حالة حدوث تسرب ، لن يتمكن الغاز من التراكم في الطابق السفلي لتركيز خطير.

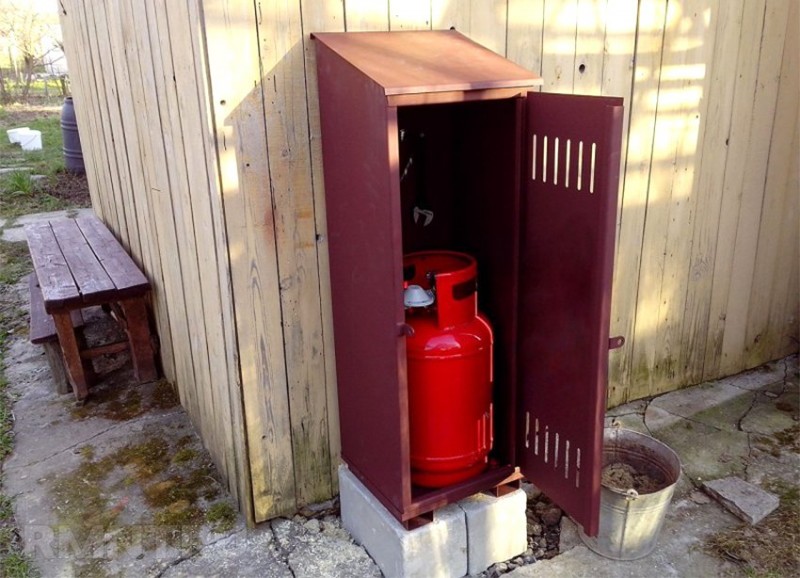

عند وضعه في الخارج ، يتم وضع غاز البالون في صندوق معدني خاص ، والذي يعمل كمكان تخزين مناسب وفي نفس الوقت يحمي حاوية الغاز من جميع أنواع الإشعاع الشمسي ، وهو مستوى إضافي من الحماية ضد السرقة ، ويحمي من العواقب المحتملة الانفجار - سواء من اللهب المكشوف أو من الشظايا ، يحفظ معدات أسطوانات الغاز من التلف الميكانيكي.

تحضير الأدوات والمواد الاستهلاكية

لتوصيل أنبوب الغاز بشكل صحيح ، يجب عليك إعداد الغرفة ومجموعة الأدوات والمواد الاستهلاكية اللازمة. مطلوب تهوية العادم.

لتنفيذ العمل ، من الضروري إعداد الأدوات التالية:

• مفتاح ربط (مفتاح الغاز أو 22 × 24 مم) ؛
• صمام الغاز وفقًا لـ GOST R 52057-2003 ؛
• كم لإمدادات الغاز.
• الشريط البلاستيكي الفلوري (FUM) أو خيط السباكة.

تفكيك اللوحة القديمة

لتثبيت لوحة جديدة ، يجب تفكيك اللوحة القديمة ، ويتم إيقاف التشغيل بالترتيب التالي:

• أغلق صمام الإغلاق عند المدخل ؛
• قم بفك خرطوم الإمداد القديم من صمام الإغلاق ومن الموقد.

استبدال الصنبور

يتم العمل على استبدال الرافعة وفق مخطط التوصيل التالي:

• تشغيل التهوية أو فتح نافذة ؛
• تحضير رافعة جديدة للتركيب ، بعد أن جرحها مسبقًا بشريط FUM ؛
• قم بفك الصنبور القديم وتنظيف الخيوط الموجودة على أنبوب الإمداد وتثبيت أنبوب جديد في مكانه ؛
• يتم فحص ضيق بعد التثبيت عن طريق غسل التقاطع.

تركيب موقد جديد

قبل البدء في تركيب موقد غاز في مكان دائم ، يتم تحضير سطح الأرض ، ثم باستخدام الأرجل أدناه ، يتم ضبط الفرن على وضع أفقي ، بالتناوب فكها ولفها. للتحقق ، استخدم مستوى المبنى.

اتصال طباخ

يكون إجراء توصيل لوحة جديدة كما يلي:

• تحقق من وصلات خرطوم الإدخال للحشيات ؛
• تأكد من أن خيط الخرطوم يتطابق مع الخيط الموجود على اللوحة ؛
• قم بتوصيل خرطوم الغاز بمخرج الموقد ، وقم بإدارة الجوز بجهد قليل ، وهو ما يكفي لضمان الضيق ؛
• تأكد من عدم وجود التواءات أو ثنيات أو تجاعيد في خرطوم الإمداد أثناء التركيب.

اتصال الاشتعال الكهربائي

لتوصيل الموقد بالإشعال الكهربائي ، يلزم توفير الكهرباء. يكفي وجود مقبس بقوة تيار 6A مع تأريض.

التحقق من الاتصال الصحيح

بعد تنفيذ جميع الأعمال ، من أجل التحقق من صحة الاتصال ، من الضروري التأكد من أن جميع التوصيلات توفر معلمات الضيق المطلوبة.للقيام بذلك ، من الضروري تطبيق طريقة صابون جميع المركبات. يتم تحضير محلول صابوني يتم رشه أو تغطيته بجميع المفاصل. بعد ذلك ، افتح صمام إمداد الغاز. في حالة ظهور فقاعات في المناطق المعالجة ، كرر خطوات توصيل الخرطوم. يشير عدم وجود فقاعات إلى الاتصال الصحيح والموثوق لجميع العقد.

https://youtube.com/watch؟v=1f4gMU1rqII

تغويز شراكة الحديقة من أين تبدأ

إذا كان من الضروري تغويز شراكة الحديقة بأكملها ، فعندئذٍ في الاجتماع العام لأصحاب قطع الأراضي ، من الضروري بأغلبية الأصوات اتخاذ قرار بشأن وضع خط أنابيب غاز ، مع الإشارة إلى حجم المساهمة المستهدفة. من الممكن أن يتم تشكيل مجموعتين داخل SNT: يرغب ممثلو الأول في تحويل منازلهم إلى غاز على الفور ويكونون مستعدين ماليًا لذلك ، والثاني - لأسباب مختلفة ، يرفضون توصيل الأكواخ بشبكة الغاز.

في حالة عدم مشاركة جميع أعضاء SNT في البناء ، يجب إنشاء كيان قانوني جديد. وفقا للفقرة 2 من الفن. 4 من القانون الاتحادي "بشأن جمعيات المواطنين غير الهادفة للربح والبستنة والبستنة" بتاريخ 15.04.98 FZ-66 ، فإن الملكية العامة المكتسبة أو المنشأة من خلال شراكة على حساب المساهمات المخصصة هي ملكية مشتركة لأعضائها. هذا يعني أن جميع البستانيين ، حتى أولئك الذين لم يشاركوا في بناء نظام الغاز ، سيكون لهم حقوق متساوية في ذلك. إذا تم التخطيط في المستقبل لربط مشاركين جدد بالمنشأة وتحقيق ربح ، فمن المستحسن تنظيم تعاونية استهلاكية. وعندما يتم إنشاء منظمة غير ربحية مستقلة فقط لبناء خط أنابيب غاز ، فإن الأمر يستحق إقامة شراكة غير ربحية.

سيكون مالك خط أنابيب الغاز شراكة غير ربحية أو تعاونية استهلاكية. سيكون لديه المسؤوليات التالية:

• الحفاظ على المناطق الأمنية لمنشآت نظام إمداد الغاز في حالة مقاومة للحريق ؛
• تنفيذ الأعمال المخطط لها ، وقطع الأشجار (الشجيرات) في المناطق المحمية وخارجها بالطريقة المنصوص عليها في تشريعات الغابات في الاتحاد الروسي ؛
• إنشاء خدمة إنقاذ في حالات الطوارئ أو إشراك المنظمات المتخصصة في شروط العقود ؛
• وضع خطط لتوطين الحوادث المحتملة والكوارث وتصفية عواقبها ؛
• تنظيم الأنظمة الهندسية لمراقبة ومنع الحوادث ، وكذلك أنظمة الإنذار والاتصالات والحماية ؛
• إنشاء مخزون من المواد والوسائل التقنية والوسائل الأخرى ؛
• إعداد موظفي نظام إمداد الغاز لاتخاذ إجراءات لتحديد موقع الحوادث المحتملة والقضاء على عواقبها ؛
• إجراء مسح تنفيذي لشبكة توزيع الغاز مع إنشاء حدود مناطقها العازلة ، وتضمين البيانات التي تم الحصول عليها في وثائق المسح ونقلها إلى المنظمات التي تحتفظ بسجل أراضي الدولة ؛
• الموافقة على حدود المناطق الأمنية لشبكة توزيع الغاز وفرض قيود على قطع الأراضي المشمولة بها في السلطات التنفيذية للكيان المكون للاتحاد الروسي ؛
• تسجيل الالتزامات في سجل الدولة الموحد على العقارات والمعاملات معها.

وقت القراءة: 7 دقائق لا وقت؟

إذا كنت مالكًا سعيدًا لمنزل ريفي دافئ بعيدًا عن مدينة ملوثة وترغب في إعادة تهيئة أفضل بيئة لطهي الأطباق المختلفة هناك ، فقد يكون الحل الوحيد هو موقد غاز للإعطاء تحت اسطوانة. تنوع هذه الأجهزة مثير للإعجاب في حجمها ، لذلك يمكن لأي شخص اختيار شيء مناسب لأنفسهم - من موقد صغير مع موقد واحد ، إلى جهاز كبير متعدد الوظائف مزود بأربع شعلات.

موقد غاز بشعلة واحدة

توصيل الخرطوم بموقد الغاز

لتوصيل الخرطوم بالموقد ، انظر إلى جداره الخلفي. هنا يمكنك رؤية النقش "خروج". ستحتاج على الفور إلى تحديد نوعه.ربما ستصنع بشكل مستقيم تمامًا أو لها زاوية طفيفة.

هذا مهم جدًا حيث يجب عدم ثني الخرطوم كثيرًا. عندما يقع الأنبوب على الجانب قليلاً ، ويكون المخرج مستقيماً ، فسيتعين عليك شراء كوع معدني إضافي ملولب

عندما يكون قطر الخيط 3/4 بوصة ، ستحتاج أيضًا إلى تثبيت محول (فوتوركا) بقطر نصف بوصة.

عادة في جميع المطابخ ، يتم تثبيت رافع الغاز في زاوية معينة. يخرج منه أنبوب ملحوم مزود بصمام كروي لتوصيل خرطوم غاز.

يتم تثبيت صمولة الاتحاد على الصنبور. عندما يحتوي الصنبور على خيط داخلي ، يجب ربط الخرطوم به.

قبل توصيل الخرطوم بـ "مخرج" النظام ، تحتاج إلى وضع حشية بارونيت. يباع عادة كمجموعة.

لكن من الأفضل شراء مثل هذه الحشية من السوق ، وهي مزودة بشبكة معدنية. سيكون بمثابة حماية ضد التلوث المحتمل.

بعد تثبيت الحشية ، يتم ربط الخرطوم المرن بمخرج اللوح وتشديده بمفتاح ربط مفتوح.

ثم يتم فحص تسرب الغاز. يجب غسل جميع الوصلات جيدًا. افتح الصنبور وشغل الغاز. يشير عدم وجود فقاعات في المفاصل إلى أن النظام جاهز للتشغيل.

الغاز إلى المنزل خطوة بخطوة

يسبق إنشاء خط أنابيب الغاز أعمال تحضيرية.

تتمثل الخطوة الأولى في جمع المستندات اللازمة والحصول على إذن كتابي من مالك خط أنابيب الغاز للاتصال بالشبكة الحالية (أو رفض ، مع توضيح الأسباب).

في هذه المرحلة ، يلزم الحصول على إذن من رؤساء قسم الهندسة المعمارية والتخطيط (APU) لتغويز الملكية الخاصة أو SNT ؛ نسخة من جواز السفر الفني للمبنى من مكتب الجرد الفني (BTI) ؛ مسح طوبوغرافي للموقع مع موقع المنزل والهياكل الغازية الأخرى بمقياس 1: 500 مع الاتصالات المطبقة وخط أنابيب الغاز المعتمد من قبل خدمة الغاز المحلية ؛ إذن كتابي من الجيران للاتصال بالطريق السريع ، إذا كان يمر عبر مواقعهم. الخطوة الثانية هي الحصول على المواصفات الفنية من منظمة متخصصة تقوم بتشغيل وصيانة خط أنابيب الغاز.

المواصفات - وثيقة تحدد متطلبات منتجات ومواد وخدمات معينة لمد شريان غازي. يحدد نقطة الاتصال بالطريق السريع ، ويسرد الموافقات اللازمة والمتطلبات الفنية (التوصيات) للكائن المسقط. بالنسبة للأفراد ، يتم إصدار الشروط الفنية لإنشاء خط أنابيب غاز بحجم ضخ يصل إلى 8 م 3 / ساعة مجانًا. إذا تم تجاوز هذا الحد ، يتم دفع إزالة القيود الفنية وفقًا للمعدلات الحالية.

قبل الحصول على الشروط الفنية لتوريد الغاز ، من الضروري تحديد الحجم المطلوب من المواد الخام. لهذا الغرض ، من الضروري تحديد كمية الغاز التي يستهلكها هذا الجهاز أو ذاك وفقًا لجواز سفر الشركة المصنعة. الحجم الإجمالي للغاز يساوي مجموع أحجام استهلاك الغاز لجميع الأجهزة المثبتة ، بما في ذلك الأجهزة الاحتياطية.

يجب إرفاق نسخة من جواز سفر مالك المنشأة الخاضعة للتغويز بطلب الحصول على الشروط الفنية ؛ نسخ من المستندات التي تؤكد ملكية المباني والهياكل والمباني والأرض المخصصة للبناء (شهادة تسجيل الدولة للملكية أو عقد الإيجار ، وجواز السفر الفني لغرفة منفصلة) ؛ وكذلك المسح الطبوغرافي بمقياس 1: 500. تتراوح مدة إعداد المواصفات الفنية من أسبوعين إلى شهر تقويمي ، ولكن في أغلب الأحيان يستغرق التنسيق وقتًا أطول.

الشروط الفنية لها فترة صلاحية محدودة (تصل عادة إلى سنتين) ، أي أنه يجب بناء خط أنابيب الغاز قبل نهاية هذه الفترة.

الخطوة الثالثة - الاتصال بمنظمة مرخصة متخصصة لتصميم خط أنابيب غاز بناءً على المواصفات الفنية ، إذن التوصيل والاختصاصات

عند اختيار مصمم ، انتبه لما إذا كان لديه الترخيص المناسب ، وتأكد أيضًا من أنه عضو في منظمة ذاتية التنظيم. (الخيار الأسهل هو طلب توصية المصمم في مرحلة التقدم للحصول على تصريح لخدمة الغاز.) قد يكون من الضروري زيارة موقع مهندس يقوم بإجراء القياسات اللازمة

يجب تضمين هذا العنصر في العقد المبرم مع شركة المشروع ، حيث سيتطلب العمل وقتًا ومالًا إضافيين.

في مرحلة التصميم ، يجب أن يكون العميل نشطًا بشكل خاص - يجب تضمين كل من المعلمات الفنية والجمالية في المشروع ، لأنه يجب إعادة تنسيق إعادة توصيل المعدات ونقلها مع خدمة الغاز. الحد الأدنى لسعر المشروع اليوم حوالي 20 ألف روبل.

يجب أن يتم الاتفاق على المشروع النهائي مع الجهة التي أصدرت المواصفات. يستغرق هذا الإجراء عادةً حوالي أسبوعين.

أخيرًا ، الخطوة الرابعة هي الحصول على إذن من لجنة الهندسة المعمارية والتخطيط العمراني للقيام بأعمال الحفر إذا تم وضع خط أنابيب الغاز بطريقة مغلقة (تحت الأرض).

يعد الاتصال بخط أنابيب الغاز مستحيلًا بشكل أساسي إذا تم استنفاد سعته (على سبيل المثال ، في المستوطنات التي تم فيها إنشاء الشبكات لفترة طويلة). بالإضافة إلى ذلك ، قد تصبح الصعوبات في الحصول على المواصفات الفنية عقبة أمام البناء إذا خالف المطور إجراءات تسجيل ملكية خط أنابيب الغاز.

ربط المعدات

يتم توصيل موقد الغاز بالأسطوانة على عدة مراحل:

1. تركيب البالون
2. اتصال بالموقد
3. اتصال الاسطوانة
4. فحص.

اختيار مكان للبالون

يمكن تحديد موقع اسطوانة الغاز:

• في الهواء الطلق في صندوق معدني خاص ؛
• في المنزل ، مباشرة في المطبخ أو في غرفة منفصلة.

يعمل التثبيت الخارجي على تحسين السلامة عند استخدام الغاز. ومع ذلك ، يجب مراعاة ما يلي:

• لا يمكن وضع الأسطوانة إلا على سطح مستوٍ وجاف (منصة نقالة ، شرائح ، وما إلى ذلك) ؛
• عندما تنخفض درجة الحرارة إلى 0 درجة مئوية ، قد ينخفض ​​الضغط في النظام.

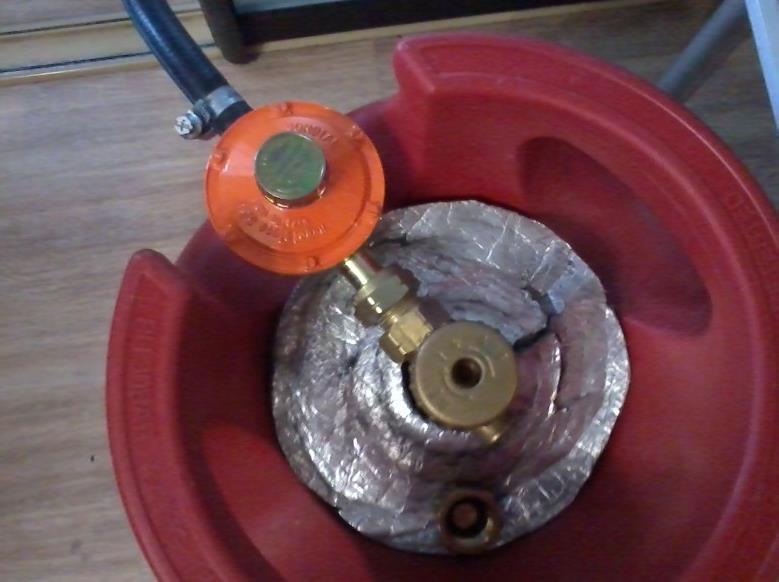

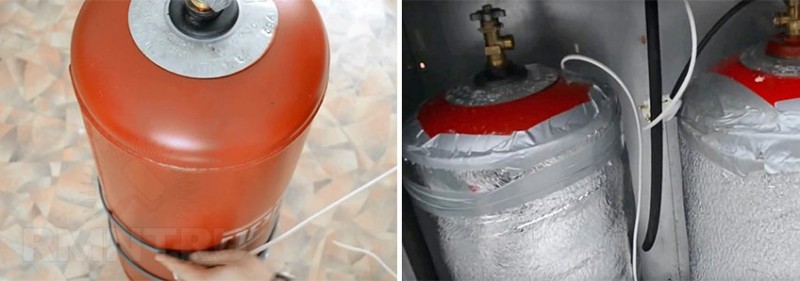

لاستخدام أسطوانة الغاز في الطقس البارد ، يوصى بعزل الجهاز. للعزل ، يمكنك استخدام أي مادة تسمح لك بالتدفئة أو كابل تنظيم ذاتي متخصص.

موقع اسطوانة الغاز بالقرب من المنزل

عند وضع اسطوانة غاز بيديك داخل المنزل ، يجب مراعاة القواعد التالية:

• يجب ألا تزيد المسافة من البلاط عن 1 متر ؛
• يحظر التثبيت داخل المنزل إذا كان هناك أكثر من طابقين ؛
• من المستحيل وجود اسطوانة في الطابق السفلي ؛
• المسافة إلى معدات التدفئة - أكثر من 1 متر.

عملية التوصيل بموقد الغاز

بعد ذلك ، تحتاج إلى توصيل الخرطوم بموقد الغاز. مخطط الاتصال كما يلي:

1. يتم توصيل الخرطوم بأنبوب مخرج الموقد. يتم تثبيت حشية مطاطية عند التقاطع. في حالة عدم وجود حشية ، يلزم إغلاق المفصل باستخدام مادة مانعة للتسرب ؛
2. الخرطوم مؤمن بمشبك.

توصيل خرطوم بموقد الغاز

إذا كان حجم الخرطوم ومخرج البلاط غير متطابقين ، فسيتم استخدام محولات مختلفة. يجب أن يتم تركيب المحولات بمركب مانع للتسرب.

الانضمام إلى الاسطوانة

الخطوة التالية هي توصيل الخرطوم بأسطوانة الغاز.

إذا كانت الأسطوانة موجودة في الشارع ، فسيتم تنفيذ المخرج عبر الحائط باستخدام غلاف معدني خاص.

مخرج خرطوم الغاز

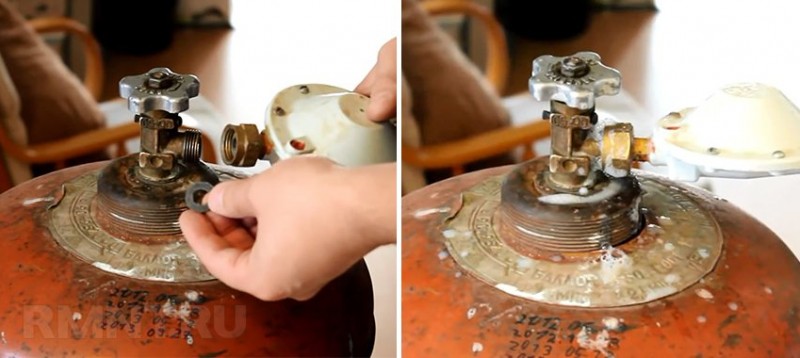

بعد ذلك ، يتم توصيل المخفض بالأسطوانة ويتم توصيل الخرطوم باستخدام مشبك تثبيت ، بالإضافة إلى تركيب معدات إضافية. يجب أن تكون جميع التوصيلات مختومة.

توصيل اللوح بالأسطوانة

اختبار التسرب

قبل تشغيل النظام ، من الضروري التحقق من إحكامه وفقًا للمخطط التالي:

1. يتم تحضير محلول الصابون
2. باستخدام اسفنجة (قطعة قماش) ، يتم تطبيق المحلول على المفاصل ؛
3. إذا ظهرت فقاعات الصابون في غضون ثوانٍ قليلة ، فإن ضيق الاتصال ينقطع.

انتهاك ضيق الاتصال

كيفية توصيل الموقد بأسطوانة الغاز ، شاهد الفيديو.

بعد الانتهاء من جميع الأعمال ، يمكنك تشغيل موقد الغاز والتحقق من الضغط في النظام. إذا احترق الغاز بلون مزرق أو مخضر قليلاً ، فإن الضغط يكون طبيعيًا. عندما يتم تشكيل ألوان أخرى ، يتم ضبط الضغط بواسطة المخفض.
